Tipo de producto	Pulverizador de mochila
Marca	Chapin
Modelo	63985
Capacidad del depósito	15 litros (4 galones US)
Alimentación	Batería de iones de litio de 20 V (compatible con Black & Decker)
Tiempo de carga	3,5 a 4 horas
Sistema de filtración	3 etapas: cesta filtro, tubo extraíble, filtro de parada
Tipo de boquilla	Boquilla de abanico ajustable (boquilla de latón y polietileno)
Longitud de la manguera	No especificada (estimación estándar)
Material del depósito	Polietileno (probablemente)
Temperatura máxima de la solución	49 °C (120 °F)
Uso recomendado	Jardinería, herbicidas, pesticidas, limpieza residencial
Equipo de seguridad recomendado	Gafas, guantes, camisa de manga larga, pantalón largo, zapatos cerrados
Limpieza	Vaciar y enjuagar después de cada uso; no usar limpiadores abrasivos
Piezas de repuesto disponibles	Sí, juegos de juntas, filtros, boquillas, mangueras, correas
Garantía	Registro en línea en www.chapinmfg.com
País de origen	Estados Unidos (marca estadounidense)

Preguntas frecuentes - 63985 Chapin

¿Cómo instalar y retirar la batería del pulverizador?

Para instalar la batería, insértela en la herramienta hasta escuchar un clic. Asegúrese de que esté bien colocada. Para retirarla, presione el botón de liberación y saque la batería. Asegúrese de que el interruptor esté en posición de apagado antes de cualquier manipulación.

¿Cómo cargar la batería correctamente?

Enchufe el cargador en un tomacorriente adecuado, luego inserte la batería. El LED verde parpadea durante la carga y permanece encendido continuamente cuando la carga está completa. Recargue la batería después de cada uso. La temperatura ideal está entre 18°C y 24°C.

¿Qué hacer si el pulverizador no pulveriza mientras la bomba está funcionando?

Esto significa que la bomba no está cebada. Active la manija de parada hasta que se pulverice líquido, luego suelte para que la bomba se detenga. Verifique también que la batería esté cargada y que los filtros no estén obstruidos.

¿Cómo limpiar el pulverizador después de su uso?

Vacíe siempre el depósito y enjuáguelo cuidadosamente con agua. Puede agregar jabón suave. No use limpiadores abrasivos o fuertes. Siga las instrucciones del fabricante para la eliminación del agua usada.

¿Cómo guardar el pulverizador en invierno?

Retire la batería y vacíe todo líquido del depósito, la bomba, la manguera y la boquilla para evitar grietas por congelación. Bloquee la llave de paso en posición abierta. Guarde el aparato en un lugar fresco y seco, alejado del sol.

¿Cómo limpiar los filtros del sistema de filtración?

Los filtros están ubicados en tres etapas: la cesta filtro en la abertura del depósito, el tubo extraíble cerca del cilindro de presión y el filtro de parada a nivel de la llave. Retírelos y enjuáguelos con agua para eliminar los residuos. Una limpieza regular asegura un caudal constante.

¿Qué hacer si la boquilla está obstruida?

Desenrosque la tuerca de bloqueo y retire el cuerpo de la boquilla con su junta. Limpie cuidadosamente la punta de la boquilla. Vuelva a montar invirtiendo el procedimiento. Una mala distribución de la pulverización generalmente indica una boquilla obstruida.

¿Qué precauciones de seguridad debo tomar durante el uso?

Use siempre gafas de seguridad, guantes, camisa de manga larga, pantalón largo y zapatos cerrados. No pulverice productos inflamables, cáusticos o ácidos. Lea y siga las directrices del fabricante del producto químico. No deje el pulverizador bajo presión al sol.

¿Puedo usar productos químicos en polvo en este pulverizador?

Sí, pero asegúrese de que estén bien disueltos en la solución líquida. Los polvos son abrasivos y pueden acelerar el desgaste. Limpie y enjuague cuidadosamente el pulverizador después de cada uso para prolongar su vida útil.

¿Cómo reciclar la batería al final de su vida útil?

No tire la batería a la basura. Llévela a un centro de servicio autorizado de Black & Decker o a un punto de reciclaje participante en el programa RBRC. También puede llamar al 1-800-8-BATTERY para conocer el centro más cercano.

MANUAL DE USUARIO 63985 Chapin

Pulverizador de mochila Proseries™

Manual de uso y cuidado

Chapin International, Inc

P.O. Box 549

700 Ellicott St.

Batavia, NY 14021-0549 U.S.A.

1-800-950-4458

www.chapinmfg.com

CHAPIN

20V MAX POWERED

Lea estas instrucciones atentamente antes de utilizarlo

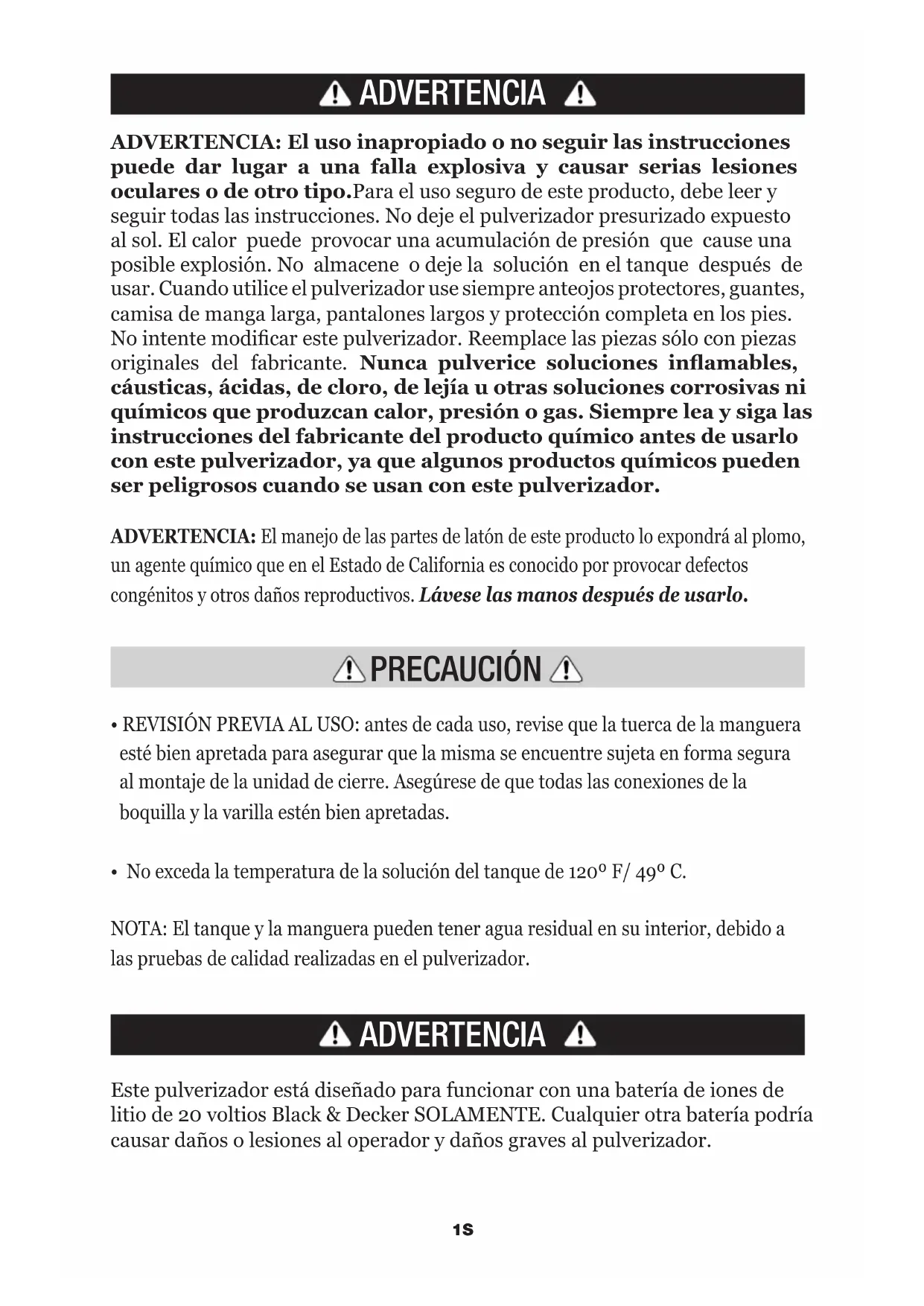

ADVERTENCIA

ADVERTENCIA: El uso inapropiado o no seguir las instrucciones puede dar lugar a una falla explosiva y causar serias lesiones oculares o de otro tipo. Para el uso seguro de este producto, debe leer y seguir todas las instrucciones. No deje el pulverizador presurizado expuesto al sol. El calor puede provocar una acumulación de presión que cause una posible explosión. No almacene o deje la solución en el tanque después de usar. Cuando utilice el pulverizador use siempre anteojos protectores, guantes, camisa de manga larga, pantalones largos y protección completa en los pies. No intente modificar este pulverizador. Reemplace las piezas sólo con piezas originales del fabricante. Nunca pulverice soluciones inflamables, cáusticas, ácidas, de cloro, de lejía u otras soluciones corrosivas ni químicos que produzcan calor, presión o gas. Siempre lea y siga las instrucciones del fabricante del producto químico antes de usarlo con este pulverizador, ya que algunos productos químicos pueden ser peligrosos cuando se usan con este pulverizador.

ADVERTENCIA: El manejo de las partes de latón de este producto lo expondrá al plomo, un agente químico que en el Estado de California es conocido por provocar defectos congénitos y otros daños reproductivos. Lávese las manos después de usarlo.

PRECAUCIÓN

• REVISIÓN PREVIA AL USO: antes de cada uso, revise que la tuerca de la manguera esté bien apretada para asegurar que la misma se encuentre sujeta en forma segura al montaje de la unidad de cierre. Asegúrese de que todas las conexiones de la boquilla y la varilla estén bien apretadas.
• No exceda la temperatura de la solución del tanque de 120^ F/ 49^ C.

NOTA: El tanque y la manguera pueden tener agua residual en su interior, debido a las pruebas de calidad realizadas en el pulverizador.

ADVERTENCIA

Este pulverizador está diseñado para funcionar con una batería de iones de litio de 20 voltios Black & Decker SOLAMENTE. Cualquier otra batería podría causar daños o lesiones al operador y daños graves al pulverizador.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LAS BATERÍAS

ADVERTENCIA: Para un funcionamiento seguro, lea este manual antes de utilizar el cargador. La batería no está completamente cargada cuando la extrae de la caja de cartón. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego, siga los procedimientos de carga detallados.

LEA TODAS LAS INSTRUCCIONES

• No incinere la batería, aunque esté gravemente dañada o completamente desgastada. La batería puede explotar si se la expone al fuego. Se generan vapores y materiales tóxicos cuando se queman baterías.
• No cargue ni use la batería en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvo inflamables. La inserción o extracción de la batería del cargador puede encender polvo o vapores combustibles.
• Si el contenido de la batería entra en contacto con la piel, lave inmediatamente la zona con jabón suave y agua. Si el líquido de la batería entra en los ojos, enjuague con agua manteniendo los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si es necesaria la atención médica, el electrolito de la batería de iones de litio se compone de una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las celdas de la batería abierta puede causar irritación respiratoria. Suministre aire fresco. Si los síntomas persisten, busque asistencia médica.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas o llamas.

- Cargue las baterías solamente en cargadores Black & Decker.

- NO salpique ni sumerja en agua o en otros líquidos. Esto puede causar un fallo prematuro de las celdas.

- No almacene ni utilice la herramienta y la batería en lugares donde la temperatura pueda alcanzar o exceder los 105 °F (40 °C) (tales como cobertizos o edificaciones de metal al aire libre en verano).

ADVERTENCIA: Nunca intente abrir la batería por ningún motivo. Si el estuche de la batería está agrietado o dañado, no la utilice; tampoco use una batería o cargador que hayan recibido un golpe fuerte, se hayan caído, se les haya pasado por encima con un equipo o vehículo o se hayan dañado de alguna manera (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Las baterías dañadas deben devolverse al centro de servicio para su reciclaje.

ADVERTENCIA: Peligro de incendio. No almacene ni transporte la batería de una forma en la cual los objetos metálicos puedan ponerse en contacto con los terminales expuestos de la batería. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos, cajones, etc., junto con clavos, tornillos, llaves sueltos, etc.

Es posible que el transporte de las baterías pueda provocar incendios si los terminales de éstas entran en contacto accidentalmente con materiales conductores tales como llaves, monedas, herramientas de mano y similares. Las Normas de Materiales Peligrosos (HMR, Hazardous Material Regulations) del Departamento de Transporte de los Estados Unidos, en realidad, prohiben el transporte de baterías comercialmente o en aviones (es decir, empacadas en

maletas y equipaje de mano) A MENOS que estén debidamente protegidas contra cortocircuitos. Por eso, cuando transporte baterías individuales, asegúrese de que los terminales están protegidos y aislados de manera adecuada de materiales que pudieran hacer contacto con ellos y causar un cortocircuito.

NOTA: Las baterías de iones de litio no se deben colocar en el equipaje que se envía a bodega.

RECOMENDACIONES DE ALMACENAMIENTO

1. El mejor lugar de almacenamiento es aquel que sea fresco y seco, lejos de la luz solar directa y el exceso de calor o frío.
2. El almacenamiento prolongado no dañará la batería o el cargador.

Los cargadores Black & Decker están diseñados para cargar baterías Black & Decker en 3,5 a 4 horas, en función de la batería que se está cargando.

1. Conecte el cargador a un tomacorriente adecuado antes de insertar la batería.
2. Inserte la batería en el cargador como se muestra en la figura A.
3. El LED verde parpadeará indicando que la batería se está cargando.
4. El LED verde encendido de manera continua indica la finalización de la carga. La batería está completamente cargada y puede utilizarse en este momento o dejarse en el cargador.

A LITHIUM 15A1 20V

Recargue las baterías descargadas tan pronto como sea posible después de su uso o la vida útil de la batería pueden verse muy disminuida. Para una mayor vida útil de la batería, no descargue las baterías por completo. Se recomienda la recarga de las baterías después de cada uso.

SI DEJA LA BATERÍA EN EL CARGADOR

El cargador y la batería pueden dejarse conectados con el LED verde encendido indefinidamente. El cargador mantendrá la batería fresca y completamente cargada.

NOTAS IMPORTANTES SOBRE LA CARGA

1. Se puede obtener una vida útil más prolongada y un mejor rendimiento si la batería se carga cuando la temperatura del aire es de entre 65 °F y 75 °F (18 °C a 24 °C). NO cargue la batería a una temperatura del aire por debajo de +40 °F (+4,5 °C) o superior a +105 °F (+40,5 °C). Esto es importante y evitará daños graves a la batería.
2. El cargador y la batería pueden estar calientes al tacto durante la carga. Esta es una condición normal y no indica un problema. Para facilitar el enfriamiento de la batería después del uso, evite colocar el cargador o la batería en un ambiente cálido, como en un cobertizo metálico o un remolque sin aislamiento térmico.
3. Si la batería no se carga correctamente:
   a. Revise la corriente en el receptáculo enchufando una lámpara u otro aparato.
   b. Compruebe si el receptáculo está conectado a un interruptor de luz que corta la alimentación cuando usted apaga las luces.
   c. Traslade el cargador y la batería a un lugar donde la temperatura ambiente circundante sea de aproximadamente 65 °F y 75 °F (18 °C a 24 °C).
   d. Si los problemas de carga persisten, lleve la herramienta, la batería y el cargador a su centro de servicio técnico local.
4. La batería debe recargarse cuando no produce la alimentación suficiente para tareas que previamente realizaba con facilidad. NO CONTINÚE utilizándola en estas condiciones. Siga el procedimiento de carga. También puede cargar una batería usada parcialmente cuando lo desee, sin ningún efecto negativo sobre la misma.
5. Los materiales ajenos de naturaleza conductora, como, entre otros, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas, deben conservarse alejados de las cavidades del cargador. Siempre desenchufe el cargador de la fuente de alimentación cuando no haya batería en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.
6. No congele ni sumerja el cargador en agua ni en ningún otro líquido.

ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido ingrese en el cargador. Nunca intente abrir la batería por ningún motivo. Si la carcasa de plástico de la batería se rompe o quiebra, llévela a un centro de servicio técnico para su reciclaje.

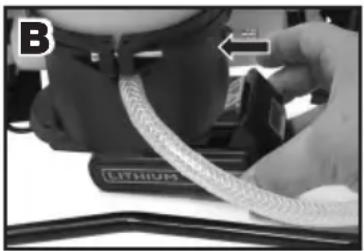

INSTALACIÓN Y EXTRACCIÓN DE LA BATERÍA DEL PULVERIZADOR

ADVERTENCIA: Asegúrese de que el interruptor esté en la posición de apagado (off).

PARA INSTALAR LA BATERÍA: Inserte la batería en la herramienta hasta que se escuche un clic audible (Figura B). Asegúrese de que la batería esté completamente asentada y trabada en su posición.

PARA RETIRAR LA BATERÍA: Presione el botón de liberación de la batería como se muestra en la Figura C y tire de la batería para extraerla de la herramienta.

• Tire del enchufe y no del cable al desconectar el cargador. Esto reducirá el riesgo de dañar el enchufe y el cable.
• Asegúrese de que el cable eléctrico esté ubicado de manera que no lo pise o tropiece con él, o lo someta de otra manera a daños o tensión.

- No utilice un cable de prolongación a menos que sea absolutamente necesario. El uso de un cable de prolongación incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.

- Un cable de prolongación debe tener un tamaño de alambre adecuado (AWG o American Wire Gauge) para su seguridad. Cuanto menor sea el número de calibre del alambre, mayor será la capacidad del cable, es decir que un calibre 16 tiene mayor capacidad que el calibre 18. Cuando se utiliza más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación individual contenga al menos el calibre mínimo de alambre.

- No utilice el cargador con un cable o enchufe dañados. Hágalos reparar de inmediato.

- No utilice el cargador si ha recibido un golpe fuerte, se ha caído o dañado de cualquier otra forma.Llévelo a un centro de servicio técnico autorizado.

- No desmonte el cargador, llévelo a un centro de servicio técnico autorizado cuando sea necesario su mantenimiento o reparación. Un montaje incorrecto puede dar lugar a un riesgo de electrocución por descarga eléctrica o incendio.

- Desconecte el cargador del tomacorriente antes intentar realizar cualquier tarea de limpieza. Esto reducirá el riesgo de descarga eléctrica. La extracción de la batería no reducirá el riesgo.

• NUNCA intente conectar 2 cargadores juntos.

- El cargador está diseñado para funcionar con corriente eléctrica doméstica estándar (120 voltios). No intente utilizarlo con otro voltaje.

GUARDE ESTAS INSTRUCCIONES

Símbolos

La etiqueta sobre su herramienta puede incluir los siguientes símbolos.

V.voltios..... Hz.hercios..... min.minutos.....

—— corriente continua

Construcción de Clase I (puesto a tierra)

☐ Construcción de Clase II (aislamiento doble)

Lea el manual de instrucciones antes de su uso

Utilice la protección ocular adecuada

A.amperios W.vatios...

\~...... corriente alterna

n_0 ...... velocidad sin carga

Terminal de puesta a tierra

⚠ ...... símbolo de alerta de seguridad .../min o rpm ...revoluciones o reciprocidad por minuto

Use la protección respiratoria adecuada

O.....Utilice la protección auditiva adecuada

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LOS CARGADORES DE BATERÍAS

GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad para cargadores de baterías.

- Antes de usar el cargador, lea todas las instrucciones y advertencias sobre el cargador, la batería y el producto que utiliza dicha batería.

ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido ingrese en el cargador.

PRECAUCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, cargue solamente baterías Black & Decker específicas. Otros tipos de baterías pueden estallar y causar lesiones personales y daños.

PRECAUCIÓN: En determinadas condiciones, con el cargador enchufado al suministro de energía, este puede experimentar un cortocircuito por material extraño. Los materiales ajenos de naturaleza conductora, como, entre otros, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas, deben conservarse alejados de las cavidades del cargador. Siempre desenchufe el cargador de la fuente de alimentación cuando no haya batería en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.

ADVERTENCIA: NO intente cargar la batería con otros cargadores que no sean los que se detallan en este manual. El cargador y la batería están específicamente diseñados para trabajar juntos.

- Estos cargadores no están diseñados para usos distintos a la carga de baterías recargables Black & Decker específicas. Cualquier otro uso puede generar riesgo de incendio, descarga eléctrica o electrocución.

- No exponga el cargador a la lluvia o a la nieve.

USO Y APLICACIÓN DE SU PULVERIZADOR

Evite el uso de un pulverizador con fines de limpieza si ya se utilizaron productos protectores para plantas o químicos herbicidas en el mismo. Si se ha utilizado el pulverizador para proteger plantas o como herbicida, limpie completamente el pulverizador (consulte la sección de limpieza) antes de utilizarlo.

Fertilizante: utilice diferentes tipos de patrones de pulverización para la óptima nutrición de follaje y aplicación de fungicidas y pesticidas.

Herbicidas: reduzca la maleza y las plantas no deseadas, pero evite utilizar el mismo pulverizador para fertilizar o proteger plantas sin primero limpiar el pulverizador por completo (consulte la sección de limpieza).

Uso general en el hogar: aplique detergentes, soluciones limpiadoras, agua tibia (que no exceda los 120°F/49°C) o químicos limpiadores para el hogar no tóxicos en alfombras, pisos, paredes, vidrio, encimeras y techos. NO utilice el pulverizador que se utilizó con herbicidas, pesticidas u otros químicos tóxicos para aplicaciones en el hogar.

Uso general en exteriores: utilice el pulverizador para limpiar ventanas o para aplicar algún detergente para propósitos de limpieza general.

INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR

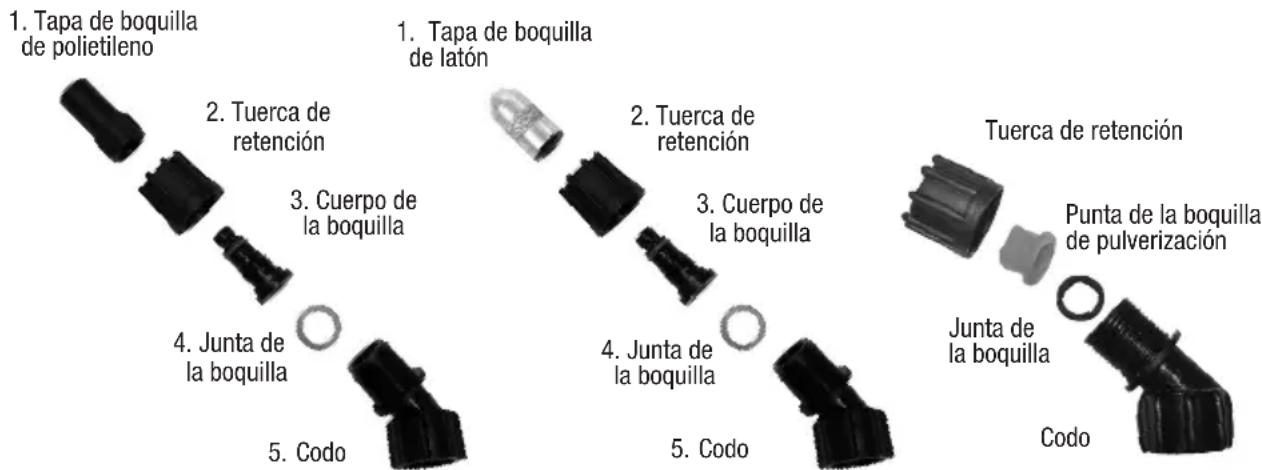

ENSAMBLE DE BOQUILLA

Figura 1-2

Desatornille la tapa de boquilla (1) del cuerpo de la boquilla (3) con la tuerca de retención (2) en el codo (5). Desatornille la tuerca de retención (2). Empuje el cuerpo de la boquilla (3) con la boquilla junta (4) de manera de separarlos de la tuerca de retención (2). Para volver a instalar la boquilla, haga lo mismo pero empezando por el último paso..

Figura 3

Desatornille la tuerca de retención del codo y empuje la punta de la boquilla de pulverización de modo que se separe de la tuerca de retención. Para volver a instalar la boquilla, haga lo mismo pero empezando por el último paso.

1. Tapa de boquilla de polietileno 2. Tuerca de retención 3. Cuerpo de la boquilla 4. Junta de la boquilla 5. Codo 1. Tapa de boquilla de latón 2. Tuerca de retención 3. Cuerpo de la boquilla 4. Junta de la boquilla 5. Codo Tuerca de retención Punta de la boquilla de pulverización Junta de la boquilla Codo

Figura 3Figura 2Fig

INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación

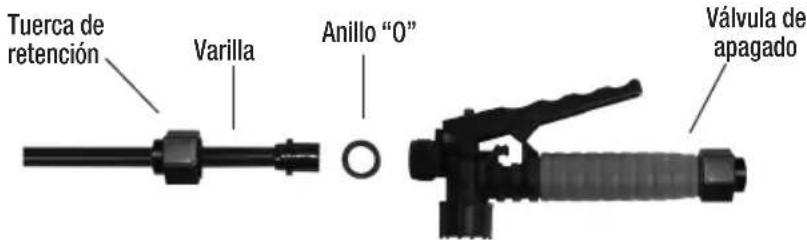

MONTAJE DE LA VARILLA

1. Asegúrese de que el anillo "O" esté instalado en el extremo de la varilla pulverizadora. Inserte la varilla a la válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.

Tuerca de retención Varilla Anillo "0" Válvula de apagado

INSTALACIÓN DE LAS CORREAS PARA HOMBROS

La p rmazón de metal, en la parte donde el armazón sale del tanque y se curva alrededor del mismo.

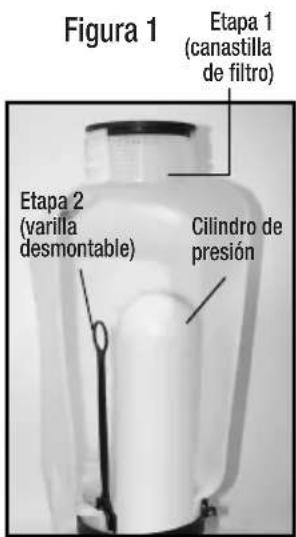

SISTEMA DE FILTRACIÓN EN 3 ETAPAS

Este pulverizador de mochila está equipado con un sistema de filtración en 3 etapas (ver Figura 1). La etapa 1 es una canastilla de filtro incorporada en la abertura del tanque donde se coloca el fluido. El filtro de etapa 2 está ubicado en la entrada del cilindro de presión. La etapa 2 es una varilla de filtro desmontable. La etapa 3 es un filtro desmontable integrado en el montaje de cierre. Se recomienda limpieza periódica de estos filtros para garantizar un flujo uniforme del fluido a través del pulverizador. Esto también reducirá el desgaste del componente pulverizador.

El filtro de la etapa 3 es un filtro desmontable incorporado en el lado de la entrada de la válvula de cierre (vea la sección “desarmado y reparación de la válvula de cierre”). Asegúrese de liberar la presión antes de retirar la manguera del dispositivo de cierre. Es mejor tener una cantidad mínima o nada de líquido en el cilindro de presión antes de retirar y reinstalar el filtro de cierre de la etapa 3, ya que el líquido podría gotear por la manguera.

Figura 1 Etapa 1 (canastilla de filtro) Etapa 2 (varilla desmontable) Cilindro de presión

Figura 2 Etapa 2 (varilla de filtro desmontable)

El borde de la guía está mirando hacia afuera del cilindro de presión

El borde de la guía está en el cilindro de presión

Etapa 3 (Filtro de cierre)

INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación

LLENADO DEL PULVERIZADOR

Asegúrese de que la canastilla de filtro esté en su lugar para evitar que entren residuos al tanque.

Determine la cantidad de mezcla que necesita para su aplicación.

Agregue la cantidad adecuada de agua en el tanque. Agregue la cantidad adecuada de agente químico en el tanque (consulte la etiqueta del agente químico para conocer la proporción adecuada del mismo). Agite la mezcla en el tanque con un utensilio limpio (como una espàtula para pintura). El tanque tiene capacidad para 4 galones (15.1L) más el agente químico.

No es necesario llenar el tanque del pulverizador en cada uso. Puede llenar el tanque con tan sólo la cantidad necesaria para cada aplicación.

Siempre siga las instrucciones del fabricante que se incluyen en la etiqueta del producto.

OPERACIÓN DEL PULVERIZADOR

• Enchufe la batería cargada
• Coloque el interruptor en posición de encendido (on)
• Pulverice líquido de retorno al tanque para cebar la bomba
• Cierre el corte. La bomba debería dejar de funcionar.
• Vuelva a colocar la tapa y comience a pulverizar.

QUÍMICOS EN POLVO

Los químicos en polvo (polvo mezclado con líquidos para fabricar el agente de pulverización) son, por lo general, abrasivos y pueden causar desgaste. Cuando utilice un químico en polvo en su pulverizador, asegúrese de que esté completamente disuelto en la solución líquida. Limpie y enjuague muy bien el pulverizador para alargar la vida de sus piezas pulverizadoras.

Cuando termine de pulverizar lleve el interruptor a su posición de apagado (off).

Retire y recargue la batería.

Observe: La unidad está equipada con un circuito de protección de la batería. Si el pulverizador se detiene abruptamente después de la pulverización durante un período prolongado de tiempo, la batería puede necesitar una recarga.

LIMPIEZA

- Siempre vacíe el pulverizador y limpie el tanque minuciosamente después de cada uso.

Otros consejos sobre limpieza:

• Si la distribución de la pulverización es inadecuada, esto normalmente significa que la boquilla está atascada; retírela y límpiela.
• Se puede agregar jabón al agua para limpiar el tanque.
• No utilice abrasivos o agentes de limpieza fuertes.
• Si utiliza algún agente químico para limpiar el tanque, siga las recomendaciones del fabricante al desechar las aguas residuales.
• Para limpiar la unidad, siga las instrucciones del fabricante de la sustancia química.

CONSERVACIÓN Y MANTENIMIENTO DE SU PULVERIZADOR La batería debe extraerse antes del almacenamiento del equipo.

• El pulverizador debe ser guardado fuera de la luz solar directa en un espacio fresco y seco.
• Asegúrese de vaciar todo el líquido del tanque, bomba, cilindro de presión, manguera, válvula de cierre, varilla y boquilla antes de la época de frío para evitar la expansión del líquido y el rompimiento de los componentes del pulverizador (Consulte la sección de “Limpieza”). Ponga la válvula de cierre en la posición “abierta”.
• Cuando se requiera servicio, comuníquese con su distribuidor más cercano y siempre insista en que usen piezas de repuesto originales.
• Verifique con regularidad el desgaste de la manguera, la varilla, la bomba, el tanque y la válvula de cierre en busca de daños o fugas y repare los defectos pronto.

1) Válvula de cierre armada (Figura 1).

2) Retire la clavija de retención (A) (Figura 2); coloque el extremo de la clavija de retención que lleva la muesca en una superficie dura y empuje hacia abajo. Retire la clavija de retención y deslice la manija para sacarla de la válvula.

Vástago de la válvula I B -C

Figura 3

3) Retire la tuerca de retención (con el anillo “O” incorporado), el resorte y el vástago de la válvula (B) (Figura 3). Reemplace las partes desgastadas. Lubrique los anillos “O” y vuelva a armar siguiendo los pasos anteriores, pero a la inversa. Coloque la hendidura de la manija en el área ranurada del vástago de la válvula y asegúrese de que el broche sujetador esté en la posición correcta (consulte la sección “Información útil acerca de la pulverización”). Inserte la clavija de retención. Presione la manija hacia abajo varias veces para distribuir el lubricante de manera uniforme. Revise el filtro (C) en el extremo de la válvula de cierre para detectar residuos. Retire el filtro y enjuáguelo con agua para limpiarlo.

RESOLUCIÓN DE PROBLEMAS AL UTILIZAR SU PULVERIZADOR

Problema	Posible razón	Solución
La unidad funciona pero no pulveriza La bomba no está cebada Active la manija de cierre hasta que se pulverice líquido. Suelte la manija y la bomba se apagará.
La unidad no enciende La batería no está instalada correctamente Compruebe la instalación de la bateríaLa batería no está cargada Compruebe los requisitos de carga de la batería
La batería no carga La batería no está insertada en el cargador Colóquela en el cargador hasta que aparezcael LED verdeEl cargador no está enchufado Enchufe el cargador en un tomacorrienteque funcione.Consulte la sección “Notas importantes sobre lacarga” para obtener más informaciónTemperatura del aire circundante demasiado Lleve el cargador y la batería a una temperaturaalta o demasiado baja del aire circundante superior a los 40 grados Fo por debajo de los 105 grados F (+40,5 °) (4,5 °C)
La unidad se apaga repentinamente La batería ha llegado a su límite térmico máximo. Permita que la batería se enfríe.la batería está diseñada para apagarse bruscamente cuando se agota la carga).	Sin carga. (Para maximizar la vida de la batería	colóquela en el cargador y permita que se cargue.
Fugas en la unidad de cierreUnidad de cierre desgastada o dañada	Conexiones sueltas	Ajuste la conexión
	Reconstruya o reemplace la válvula de cierre
Fugas en el montaje de la varillaAnillo “O”/junta dañada o desgastada	Conexiones sueltas	Ajuste la conexión
	Reemplace el anillo “O”/la junta
Fugas en el montaje de la boquillaAnillo “O”/junta dañada o desgastada	Conexiones sueltas	Ajuste la conexión
	Reemplace el anillo “O”/la junta
Fuga entre el montaje de la bombay el tanque de presión	Abrazadera de la bomba suelta	Ajuste la abrazadera
	Anillo “O” dañado o desgastado	Reemplace el anillo “O” de la cámara
Fuga de la manguera en la salidadel tanque	Abrazadera de la manguera suelta	Ajuste la abrazadera
Fuga de la manguera en la unidadde cierre	Conexiones sueltas	Ajuste la tuerca de retención
	Anillo “O”/junta dañada o desgastada	Reemplace el anillo “O”/la junta

El sello RBRC™

El sello RBRC ^™ (Rechargeable Battery Recycling Corporation) en la batería (o conjunto de baterías) de iones de litio indica que Black & Decker ya ha abonado los costos de reciclado de la batería (o conjunto de baterías) al final de su vida útil. En algunas zonas, es ilegal tirar las baterías de iones de litio desgastadas a la basura o colocarlas en el flujo de residuos sólidos urbanos y el programa RBRC proporciona una alternativa ecológica a su disposición.

RBRC, en cooperación con Black & Decker y otros usuarios de baterías, ha establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de iones de litio usadas. Ayude a proteger nuestro medio ambiente y conservar los recursos naturales al retornar la herramienta a un centro de servicio técnico Black & Decker autorizado para su reciclaje. También puede comunicarse con su centro de reciclaje local para obtener información sobre dónde dejar las baterías desgastadas o llame al 1-800-8-BATTERY.

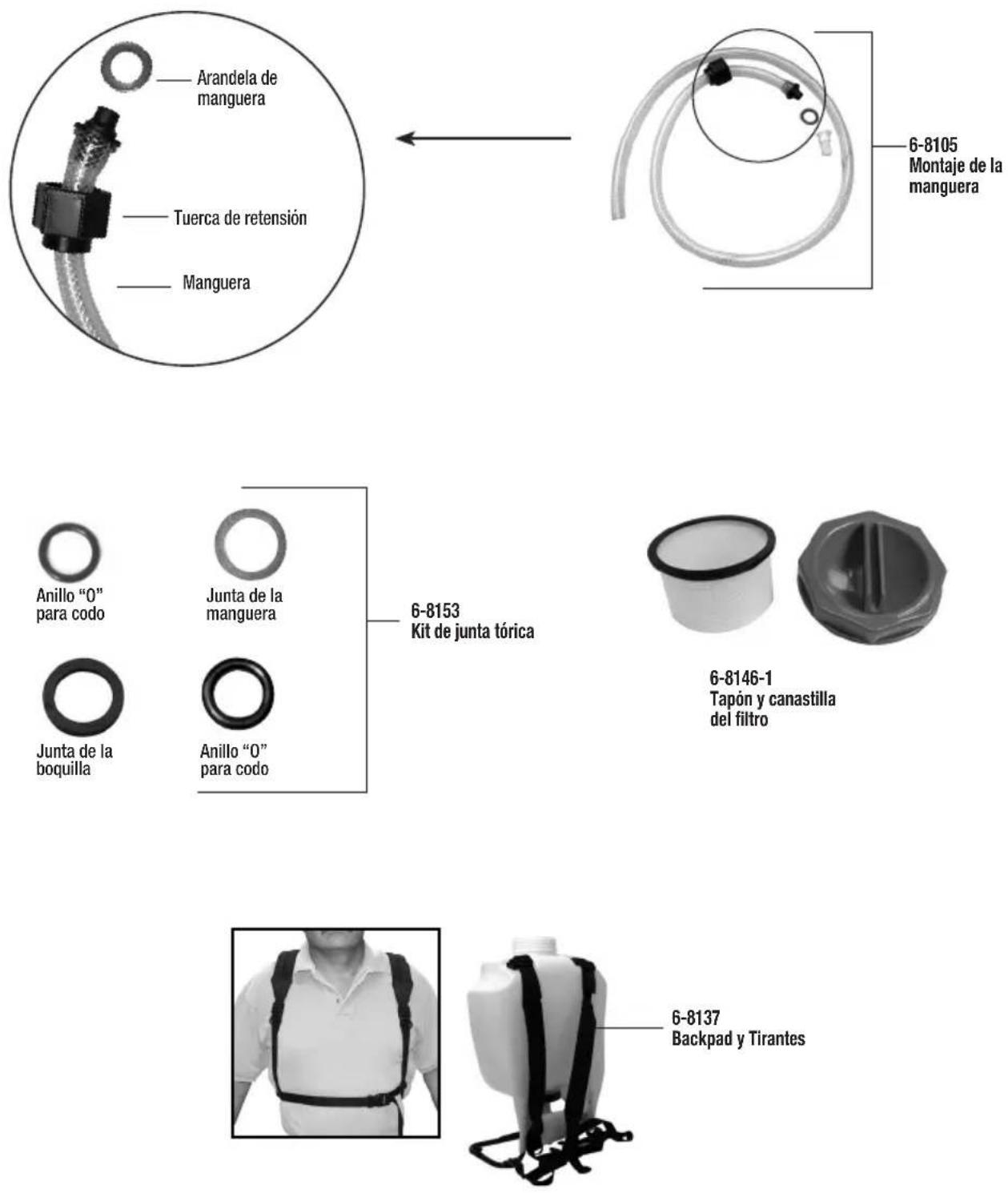

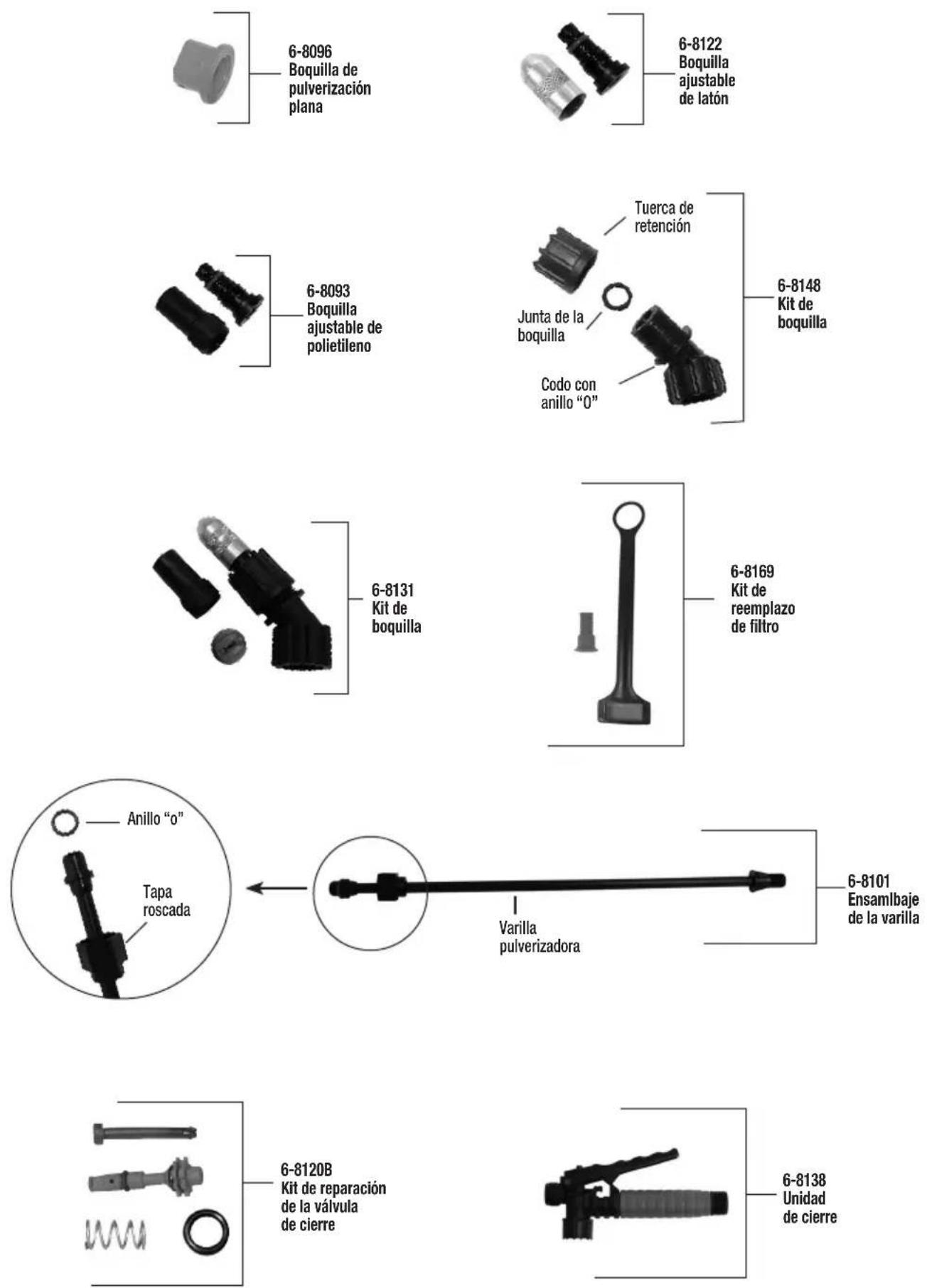

INFORMACIÓN DE PEDIDO DE PARTES DE REPUESTO

INFORMACIÓN DE PEDIDO DE PARTES DE REPUESTO

¡Felicitaciones!

Usted acaba de adquirir un producto de calidad Chapin.

Registre su pulverizador en línea en www.chapinmfg.com/warranty.asp

CONSERVER CES DIRECTIVES

Symboles
