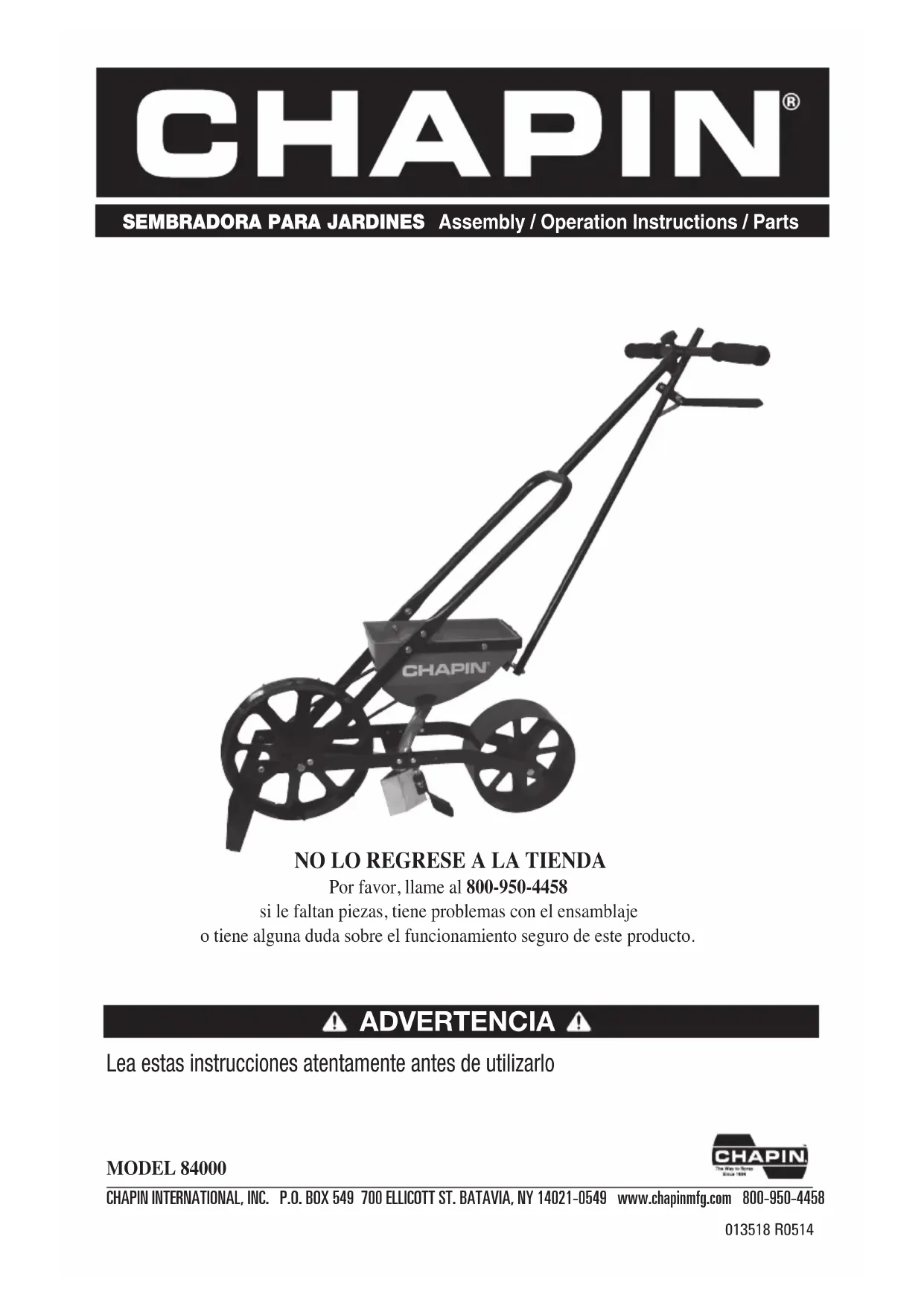

MANUAL DE USUARIO 84000 Chapin

Por favor, llame al 800-950-4458

si le faltan piezas, tiene problemas con el ensamblaje

o tiene alguna duda sobre el funcionamiento seguro de este producto.

ADVERTENCIA

Lea estas instrucciones atentamente antes de utilizarlo

MODEL 84000

CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

013518 R0514

ADVERTENCIA

EL MAL USO O EL NO SEGUIR LAS INSTRUCCIONES PUEDE ORIGINAR QUE EL PRODUCTO NO FUNCIONE O QUE PRODUZCA LESIONES. PARA UN USO SEGURO DE ESTE PRODUCTO, DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE UTILIZARLO.

ADVERTENCIA: El manejo de las partes de latón de este producto lo expondrá al plomo, un agente químico que en el Estado de California es conocido por provocar defectos congénitos y otros daños reproductivos. Lávese las manos después de usarlo.

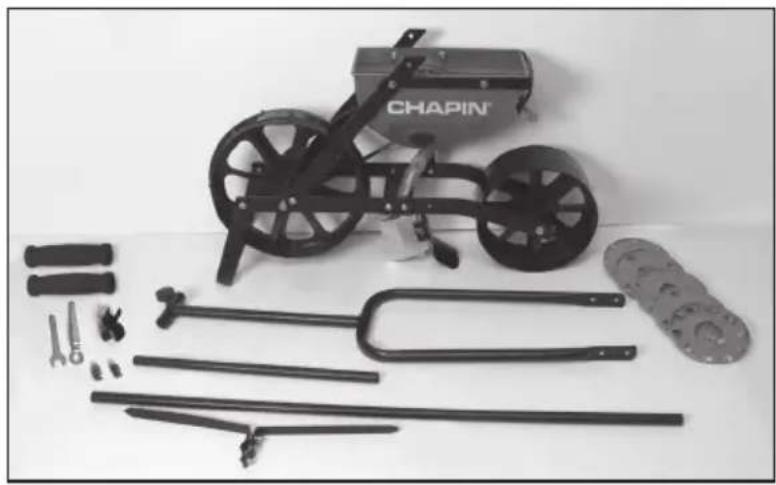

Compruebe que dispone de todas las piezas necesarias:

Notas sobre el ensamblaje:

- Esta sembradora para jardines se presenta parcialmente ensamblada. Tendrá que montar la manija y el marcador de fila al ensamblado de la tolva y la rueda.

- Antes de comenzar el ensamblaje, baje el pie de apoyo en la parte delantera de la sembradora para jardines para mantenerla estable durante el montaje.

1. Ensamble la manija inferior al montaje de la tolva/rueda

Quite los 2 pernos y tuercas inferiores del montaje de la tolva/rueda.

Alinee la parte inferior de la manija y vuelva a colocar las tuercas y pernos inferiores y agregue 2 tuercas y pernos superiores (incluidos en la bolsa) y apriete con la llave.

Deslice la barra transversal de la manija a través del agujero en la parte superior de la porción inferior de la manija.

Centre y apriete con los tornillos de mariposa.

Coloque los agarres de espuma (incluidos en la bolsa).

3. Montaje del marcador de fila

Retire la tuerca de la vara del marcador de fila (deje el resorte y las arandelas sujetas al tornillo).

Deslice la vara a través del agujero en el soporte en la parte trasera de la tolva y asegure con la tuerca.

Clip

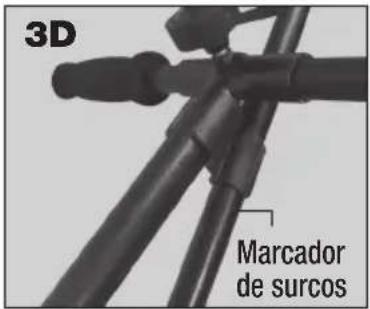

Coloque el gancho del marcador de fila en la parte superior de la manija (debajo de la barra transversal).

3D Marcador de surcos

Fije el marcador de fila en el gancho.

4. Montaje de la cuchilla del marcador de fila

4A 4B 4C

Retire la tuerca de mariposa del perno del carro.

Deslice la cuchilla sobre la vara del marcador de fila. Ajuste el largo a la distancia adecuada entre hileras.

Asegure el perno con la tuerca de mariposa.

MANTENIMIENTO DE LA SEMBRADORA PARA JARDINES:

1. La tolva se debe secar limpiar con un paño limpio después de cada uso. La acumulación de polvo, suciedad o residuo de las semillas puede causar que las placas de semillas se peguen y alterar la precisión de la siembra de semillas.
2. Electricidad estática puede acumularse en la tolva de semillas e interferir con la siembra de semillas finas. En estas circunstancias, lave las placas y la tolva de semillas con un detergente suave para platos y deje que se sequen completamente.
3. Se recomienda retirar la placa de semillas y realizar la limpieza de dichas placas y la tolva de semillas a fondo antes de guardar la sembradora para jardines.

INSTRUCCIONES DE USO:

1. Una placa de semillas se encuentra en la tolva y las 5 restantes en la bolsa de almacenamiento. Para reemplazar la placa con la placa deseada:

a. Retire la placa sosteniendo la polea y la correa fija con una mano mientras gira la placa de semillas en la dirección “OFF” (apagado), indicada por la flecha en la placa.
b. Empuje la placa de semillas fuera del concentrador a través del agujero.

1. Seleccione la placa de semillas deseada. Use la Guía de placas de semillas para determinar la mejor placa de semillas en función del tipo y el tamaño de las semillas que está sembrando.

a. Le sugerimos probar la placa de semillas con su semilla antes de la siembra.
b. Si se requiere más distancia entre semillas, coloque un pedazo de cinta adhesiva sobre cualquier otro agujero o tal como sea necesario en la placa de semillas para alcanzar la distancia deseada.

1. Instale la placa de semillas seleccionada (asegúrese de que la tolva esté completamente vacía antes de instalar la nueva placa)

a. Sostenga la placa de semillas en un ángulo con la parte inferior contra la pared recta dentro de la tolva
b. Alinee las ranuras contra el interior de la tolva y gire aproximadamente 12 " en la dirección "ON" (encendido) hasta que la acción de la leva fije la placa de semillas en su lugar sobre el concentrador. No fuerce la colocación de la placa de semillas.

1. Regule la profundidad de siembra con el abridor de terreno en forma de cuña que se encuentra directamente debajo de la tolva.

a. Mueva el abridor de terreno hasta que el borde superior se encuentra en línea con la profundidad de siembra adecuada (consulte las instrucciones de siembra en el envase de la semilla que está plantando para determinar la profundidad adecuada)
b. Apriete la tuerca de mariposa después de realizar el ajuste y compruebe la profundidad moviendo la sembradora para jardines hacia delante unas pulgadas.

1. Vierta las semillas en la tolva. NO llene la tolva por encima de la línea de llenado (FILL LINE) indicada en la misma.
2. Uso del marcador de fila

a. Marque la primera fila con cuerdas y estacas.

b. Baje la vara del marcador de fila y ajuste las cuchillas de dicho marcador al ancho deseado para la siguiente fila.

c. Levante el pie de apoyo por sobre la rueda delantera y comience a caminar a un ritmo constante.

1. Vaciado de la tolva

a. Retire el tapón de drenaje que se encuentra en un lateral de la tolva.
b. Si quedan semillas en la tolva, baje el pie de apoyo e incline la punta de la sembradora para jardines hacia adelante hasta que se quiten todas las semillas.

Platos de semillas incluidos:

Plato #	Se usa para
	Frijoles de lima bebé, guisantes
	Frijoles medianos, guisantes medianos
	Girasol, pepino, maíz
	Maíz dulce
	Remolachas pequeñas, rábanos
	Coles de Bruselas, colinabo, chirivías, espinacas, coles, brócoli, ruibarbo, endivias, zanahorias, coliflor, apio, col rizada, lechuga, cebollas, pimientos, nabos

Platos de semillas adicionales disponibles

Cant. No. Parte Descripción
Disco #7 - Habas
Disco #8 - Betabel, okra, acelga
Juego #9 - Brópol, coles de Bruselas, col, zanahorias,mostaza, cebollas,de rejil, chirivías, pimientos, coliflor, apio, endivias, col rizada, lechuga,ruibarbo, colinabo, espinacas, nabos
Disco # 10 - Rábano mediano, espinacas, aspárragos, puerros

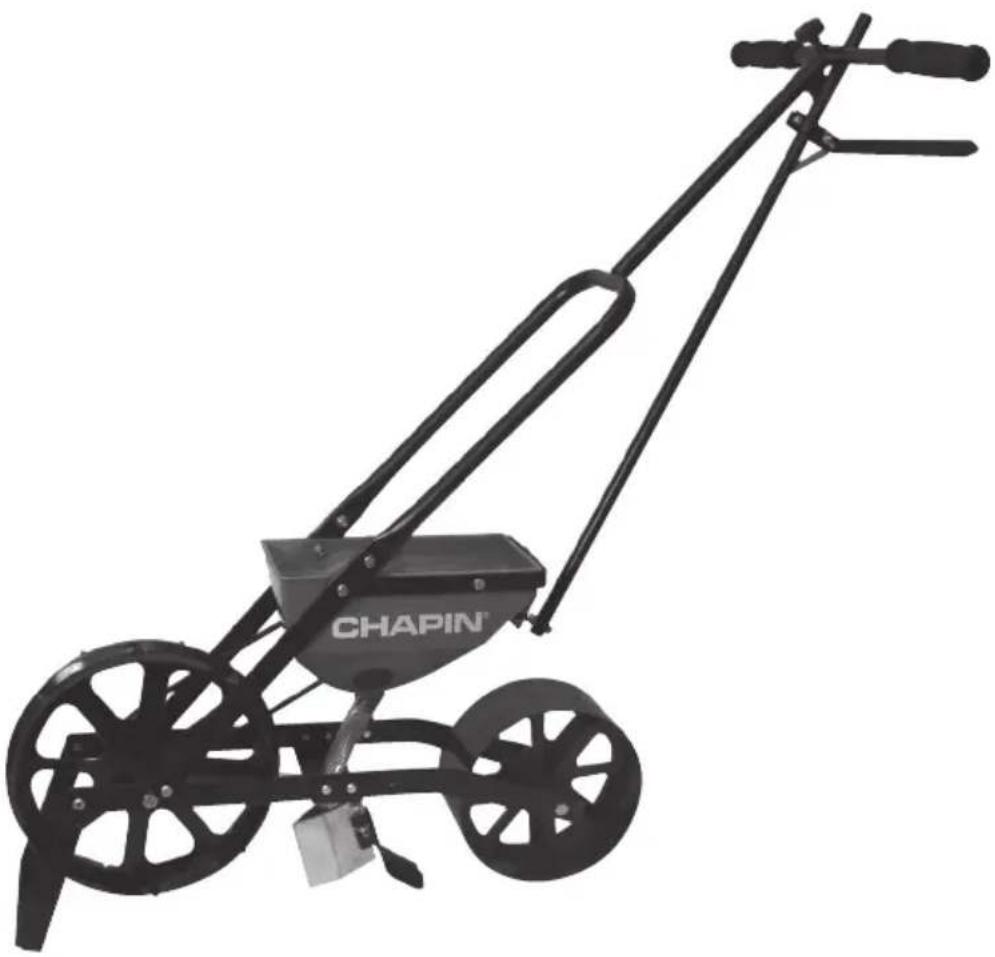

CHAPIN®

SEMOIR DE JARDIN Assembly / Operation Instructions / Parts

1 años de garantía limitada

Chapin garantiza este producto contra defectos en la calidad y los materiales por un periodo de 2 años. Si se encuentra un defecto durante este periodo, Chapin reparará o reemplazará el producto sin ningún cargo siempre y cuando la falla no sea el resultado de una incorrecta instalación, un mal manejo o un desgaste normal, según sea determinado por Chapin. Es posible que Chapin solicite el regreso del producto junto con el recibo original de la compra para su revisión y conformidad con los términos de esta garantía. Todo producto regresado debe primero tener la autorización de Chapin por teléfono al 800-950-4458 o por correo a 700 Ellicott Street, Batavia, New York, 14021.

LIMITACIONES: Esta garantía cubre solo el producto. Se excluye específicamente todo gasto adicional asociado con la reparación o el reemplazo del producto defectuoso. Chapin no ofrece garantía contra la falla de un producto debido a los efectos de corrosión. Como una medida preventiva, limpie y seque completamente su esparcidor después de cada uso.

1 años de garantía limitada
