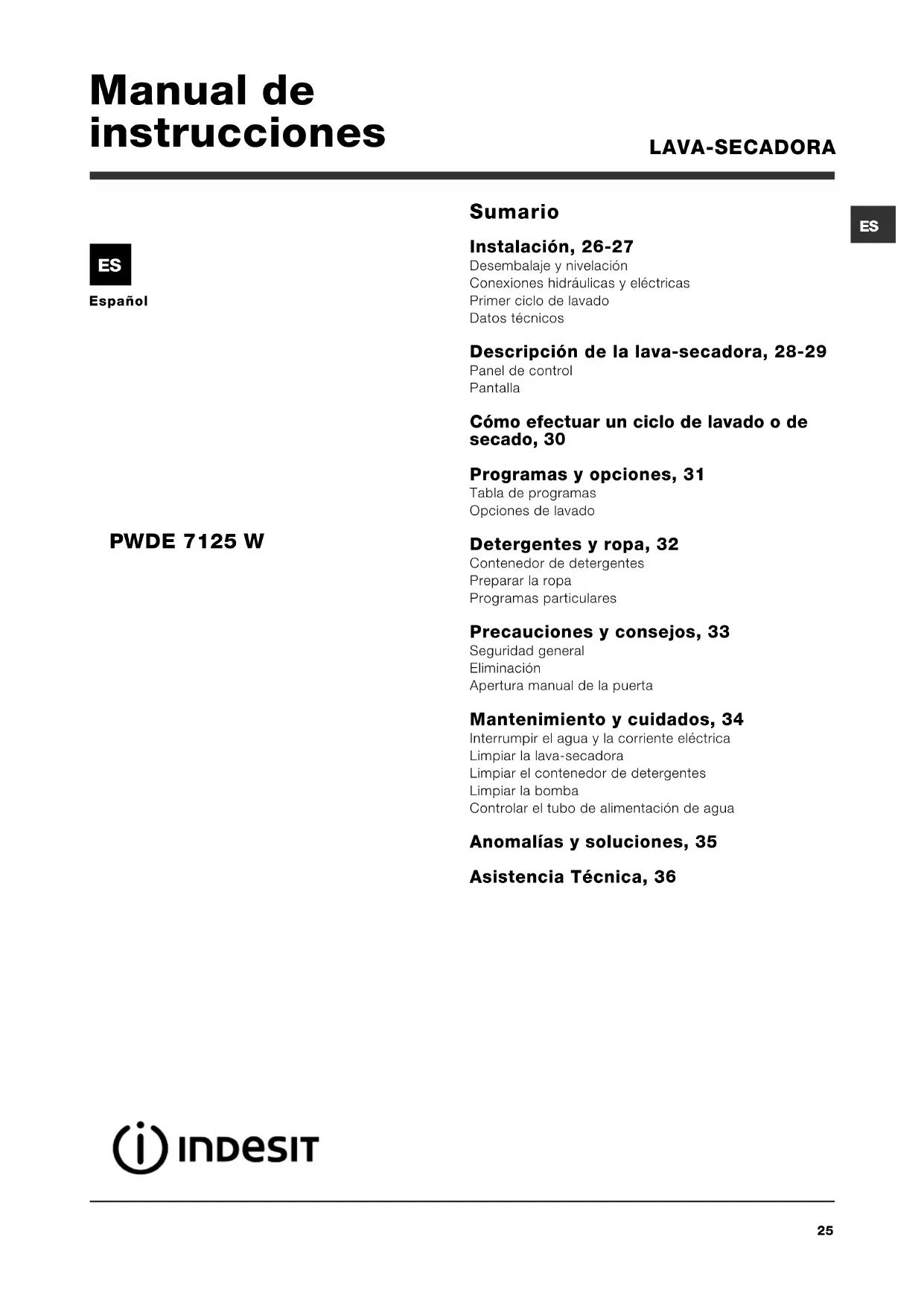

MANUAL DE USUARIO PWDE 7125 W INDESIT

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Primer ciclo de lavado

Datos técnicos

Descripción de la lava-secadora, 28-29

Panel de control

Pantalla

Cómo efectuar un ciclo de lavado o de secado, 30

Programas y opciones, 31

Tabla de programas

Opciones de lavado

PWDE 7125 W

Detergentes y ropa, 32

Contenedor de detergentes

Preparar la ropa

Programas particulares

Precauciones y consejos, 33

Seguridad general

Eliminación

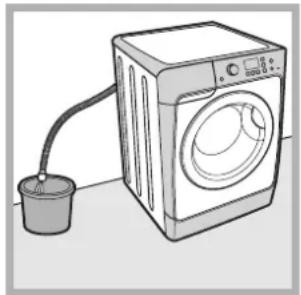

Apertura manual de la puerta

Mantenimiento y cuidados, 34

Interrumpir el agua y la corriente eléctrica

Limpiar la lava-secadora

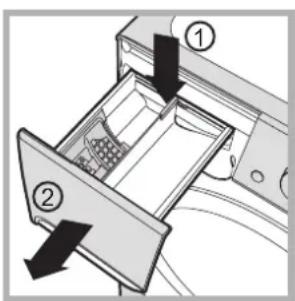

Limpiar el contenedor de detergentes

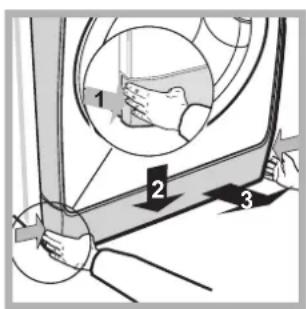

Limpiar la bomba

Controlar el tubo de alimentación de agua

Anomalías y soluciones, 35

Asistencia Técnica, 36

indesit

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lava-secadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lava-secadora.
2. Controle que la lava-secadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

1. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

2. Cubra los orificios con los tapones de plástico suministrados con el aparato.

3. Conserve todas las piezas: cuando la lava-secadora deba ser transportada nuevamente, deberán volver a colocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lava-secadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

1. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2°.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule las patas para conservar debajo de la lava-secadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conecte el tubo de alimentación enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

1. Conecte el tubo de alimentación a la lava-secadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).
! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.
! No utilice nunca tubos ya usados.
!□ Utilice los suministrados con la máquina.

Conexión del tubo de desagüe

65 - 100 cm

Conecte el tubo de desagüe, sin plegarlo, a un conducto de desagüe o a una desagüe de pared ubicados a una distancia del piso comprendida entre 65 y 100 cm.;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de desagüe no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la lava-secadora. Si no es así, sustituya la toma o el enchufe.

! La lava-secadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lava-secadora, la toma de corriente debe ser fácilmente accesible.

! No utilice prolongaciones ni conexiones múltiples.
! El cable no debe estar plegado ni sufrir compresiones.
! El cable de alimentación debe ser sustituido sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 2.

Datos técnicos
Modelo	PWDE 7125 W
Dimensiones	ancho 59,5 cm.altura 85 cm.profundidad 55 cm.
Capacidad	de 1 a 7 kg para el lavado de 1 a 5 kg para el secado.
Conexiones eléctricas	ver la placa de características técnicas aplicada en la máquina
Conexiones hídricas	presión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 52 litros
Velocidad de centrifugado	máxima 1200 r.p.m.
Programas de control según la norma EN 50229	lavado:programa 2; temperatura 60°C; efectuado con 7 kg. de carga.secado:primer secado realizado con 2 kg de carga seleccionando el nivel de secado "A1" (PLANCHAR)"; Segundo secado realizado con 5 kg. de carga seleccionando el nivel de secado "A4"(EXTRA).
	Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:- 89/336/CEE del 03/05/89(Compatibilidad Electromagnética) y sucesivas modificaciones- 2002/96/CE- 2006/95/CE (Baja Tensión)

Descripción de la lava-secadora

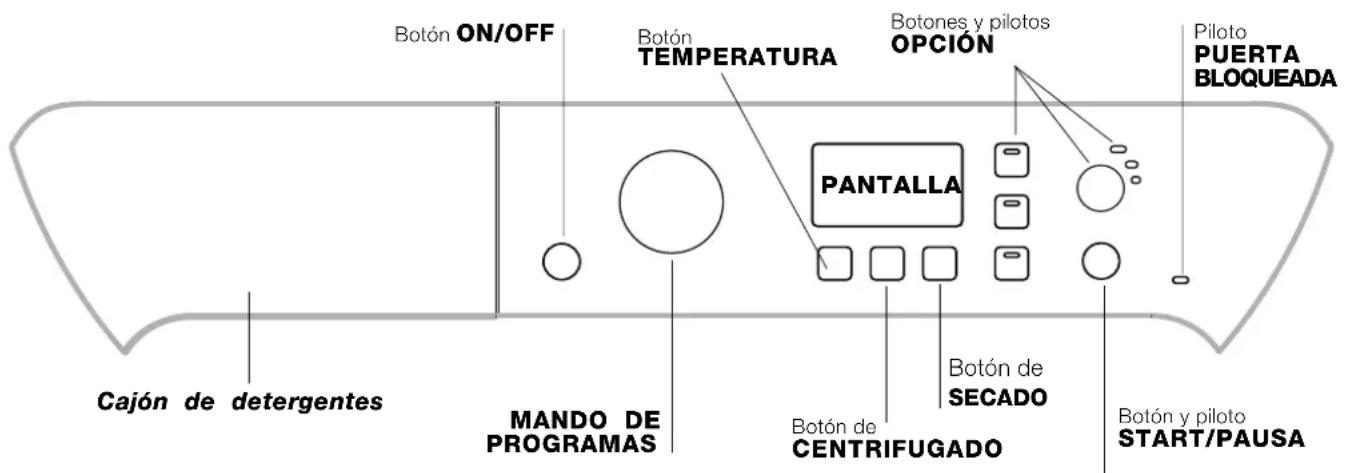

Panel de control

Botón ON/OFF Botón TEMPERATURA Botón y pilotos OPCIÓN PANTALLA Piloto PUERTA BLOQUEADA Cajón de detergentes MANDO DE PROGRAMAS Botón de SECADO Botón de CENTRIFUGADO Botón y piloto START/PAUSA

Cajón de detergentes: para cargar detergentes y aditivos (ver "Detergentes y ropa").

Botón ON/OFF Ⓤ: presione brevemente el botón para encender o apagar la máquina. El piloto START/PAUSA que centellea lentamente en color azul indica que la máquina está encendida. Para apagar la lava-secadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

MANDO DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de programas").

Botones y pilotos OPCIÓN: para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido.

Botón CENTRIFUGADO 📷: presiónelo para disminuir o excluir totalmente el centrifugado; el valor se indica en la pantalla.

Botón TEMPERATURA (c): presiónelo para disminuir o excluir la temperatura; el valor se indica en la pantalla.

Botón de SECADO 📋: presionar para reducir o excluir el secado; el nivel o el tiempo de secado seleccionado se indica en el visor (ver “Cómo efectuar un ciclo de lavado o de secado”).

Botón y piloto START/PAUSA ▷: cuando el piloto azul centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará de color ámbar. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Piloto Puerta bloqueada

El símbolo encendido indica que la puerta está bloqueada. Para evitar daños, antes de abrir la puerta espere que el símbolo se apague.

Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSA; si el símbolo PUERTA BLOQUEADA 🔒 está apagado, será posible abrir la puerta.

Modalidad de stand by

Esta lava-secadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados algunos minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active.

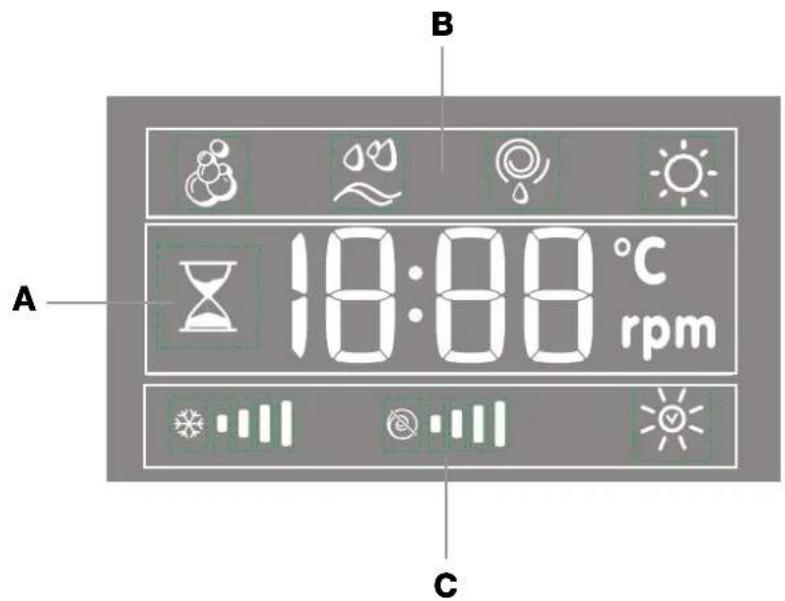

Pantalla

B A 18:00 °C rpm C

La pantalla es útil para programar la máquina y ofrece múltiple información.

En la sección A se visualiza la duración de los distintos programas disponibles, para los que han comenzado, el tiempo que falta para su finalización; si se hubiera seleccionado un COMIENZO RETRASADO, se visualiza el tiempo que falta para que comience el programa seleccionado.

Además, presionando el botón correspondiente, se visualizan los valores máximos de temperatura, de velocidad de centrifugado y del nivel o del tiempo de secado que la máquina puede alcanzar en base al programa seleccionado. El icono clepsidra centellea en la fase en que la máquina está elaborando los datos según el programa y el nivel Smart seleccionado. Después de 10 minutos como máximo de la puesta en marcha, el icono “clepsidra” se vuelve fijo y se visualiza el tiempo residual definitivo. El icono clepsidra se apagará después de aproximadamente 1 minuto de la visualización del tiempo residual definitivo.

En la sección B se visualizan las fases previstas para el ciclo seleccionado y, una vez comenzado el programa, la fase de lavado y eventualmente de secado en curso.

Lavado
Aclarado
Centrifugado/Descarga
Secado

En la sección C se encuentran, comenzando desde la izquierda, los iconos correspondientes a la "temperatura", al "centrifugado" y al "secado".

Las barras de “temperatura” *••••• indican el nivel de temperatura con respecto al máximo que se puede seleccionar para el ciclo elegido.

Las barras de "centrifugado" indican el nivel de centrifugado con respecto al máximo que se puede seleccionar para el ciclo elegido.

El símbolo 🌿 se ilumina durante la regulación del secado.

Cómo efectuar un ciclo de lavado o de secado

1. ENCENDER LA MÁQUINA. Presione el botón ☐; el piloto START/PAUSA centelleará lentamente de color azul.
2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.
3. DOSIFICAR EL DETERGENTE. Extraiga el cajón y vierta el detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".
4. CERRAR LA PUERTA.
5. ELEGIR EL PROGRAMA. Seleccione con el mando PROGRAMAS el programa deseado; al mismo están asociadas una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.
6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los correspondientes botones:

Modificar la temperatura y/o el centrifugado. La máquina muestra

automáticamente la temperatura y la centrifugación máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón 📞 se disminuye progresivamente la temperatura hasta llegar al lavado en frío "OFF". Presionando el botón 🌐 se disminuye progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

Programar el secado

Con la primera presión del botón de máquina selecciona automáticamente el nivel de secado máximo compatible con el programa seleccionado. Las siguientes presiones disminuyen el nivel y el tiempo de secado hasta llegar a la exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

Es posible programar el secado:

A - En función del nivel de secado deseado

Planchar: especial para prendas que después deben plancharse. El nivel de humedad residual atenúa las arrugas y facilita su eliminación. En la pantalla aparece "A1".

Colgar: ideal para aquellas prendas que no requieren el secado completo. En la pantalla aparece "A2".

Doblar: se adapta para la ropa que se coloca en el armario sin necesidad de planchar. En la pantalla aparece "A2".

Extra: especial para las prendas que necesitan un secado completo como toallas o albornoces. En la pantalla aparece "A4".

B - En base al tiempo: de 30 a 180 minutos (Carga max. 4 kg).

Si excepcionalmente la carga de ropa para lavar y secar es superior al máximo previsto (ver la Tabla de programas), realice el lavado, y una vez finalizado el programa, divida la carga y coloque una parte en el cesto. A partir de ese momento, siga las instrucciones para efectuar "Sólo el secado". Repita las mismas operaciones para la carga restante. Al finalizar el secado continúa siempre un período de enfriamiento.

Sólo el secado

Seleccionar con el mando de programas el secado adecuado (11-12-13) al tipo de tejido. Se puede programar también el nivel o el tiempo de secado deseado utilizando el botón SECADO

SMART Modificar las características del ciclo.

• Presione el botón para activar la opción; el piloto correspondiente al botón se encenderá.
• Presione nuevamente el botón para desactivar la opción; el piloto se apagará.

! Si la opción seleccionada no es compatible con el programa elegido, el piloto centelleará y la opción no se activará.

! Si la opción seleccionada no es compatible con otra precedentemente seleccionada, el piloto correspondiente a la primera función seleccionada centelleará y se activará solo la segunda, el piloto de la opción activada se iluminará.

Nota: si se ha seleccionado la opción SMART, no se podrá activar ninguna otra opción no compatible.

! Las opciones pueden variar la carga recomendada y/o la duración del ciclo.

1. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSA. El piloto correspondiente se iluminará de color azul fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA 📋 encendido). Para cambiar un programa mientras un ciclo está en curso, ponga la lava-secadora en pausa presionando el botón START/PAUSA (el piloto START/ PAUSA centelleará lentamente de color ámbar); luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSA. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSA; si el símbolo PUERTA BLOQUEADA 🔒 está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.
2. FIN DEL PROGRAMA. Se indica con el mensaje "END" en la pantalla, cuando el símbolo PUERTA BLOQUEADA 📋 se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina.
   ! Si se desea anular un ciclo ya comenzado, presione largo tiempo el botón ⏻. El ciclo se interrumpirá y la máquina se apagará.

Tabla de programas

Programas	Descripción del Programa	Temp. máx. (°C)	Secado	Velociad máx. (r.p.m.)	Detergentes y aditivos				Carga máx. (Kg)	Duración del ciclo
					Prelava-do	Lava-do	Blan que ador	Sua viza nte
Programas Diarios Smart										Se puede controlar la duración de los programas de lavado en la pantalla.
1	Prendas de algodón con prelavado: ropa blanca muy sucia	90^	●	1200	●	●	-	●	7
2	Prendas de algodón blancas: ropa blanca muy sucia.	90^	●	1200	-		●	●	● 7
2	Prendas de algodón blancas (1): prendas blancas y de color resistentes muy sucias.	60^	●	1200	-		●	●	● 7
2	Algodón (2): prendas blancas y de color delicadas muy sucias.	40^	●	1200	-		●	●	● 7
3	Algodón: prendas blancas y de color resistentes muy sucias.	60^	●	1200	-		●	●	● 7
4	Algodón de color (3): prendas blancas poco sucias y de colores delicados.	40^	●	1200	-		●	●	● 7
5	Sintéticos: prendas de color resistentes muy sucias.	60^	●	800	-		●	●	● 3
6	Jeans	40^	●	800	-	●	-	●	3,5
7	Camisas	40^	●	600	-		●	●	● 2
Programas Especiales
8	Lana: para lana, cachemira, etc.	40^	●	600	-	●	-	●	1,5
9	Seda/Cortinas: para prendas de seda, viscosa, lencería.	30^	-	0	-	●	-	●	1
10	Outwear	30^	-	400	-	●	-	-	2
Programas de Secado
11	Secado Algodón	-	●	-		-	-	-	5 -
12	Secado Sintéticos	-	●	-		-	-	-	3 -
13	Secado Lana	-	●	-		-	-	-	1,5-
Programas Parciales
	Aclarado	-	●	1200	-	-	●	●	7
	Centrifugación	-	●	1200	-		-	-	- 7
	Descarga	-	-	0	-		-	-	- 7

Para todos los Test Institutes:
1) Programa de control según la norma EN 50229: seleccione el programa 2 con una temperatura de 60°C.
2) Programa algodon largo: seleccione el programa 2 con una temperatura de 40°C. 3) Programa algodon corto: seleccione el programa 4 con una temperatura de 40°C.

Opciones de lavado

SMART

La opción SMART optimizar el lavado en función de la cantidad de ropa efectivamente cargada en la máquina, disminuyendo los tiempos y el consumo de agua y energía. Presionando el botón SMART se puede además, seleccionar el tipo de lavado deseado:

Intensive: lavado enérgico para prendas muy sucias.

4 You: lavado estándar para prendas normalmente sucias.

Fast: lavado rápido para prendas poco sucias.

! Se puede activar solo con los programas 1, 2, 3, 4, 5 (en los tres niveles) y 6, 7 (niveles 4 You y Fast).

Plancha fácil

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lava-secadora realizará lentas rotaciones del cesto; el piloto de la opción PLANCHA FÁCIL y el de START/PAUSA centellearán (el primero azul y el segundo ámbar). Para finalizar el ciclo se deberá presionar el botón START/PAUSA o el botón PLANCHA FÁCIL. En los programas 9-10 la máquina terminará el ciclo dejando la ropa en remojo, el piloto de la función PLANCHA FÁCIL y el de START/PAUSA centellearán. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSA o el botón PLANCHA FÁCIL.

No se puede activar con los programas 8, 11, 12, 13, , Note: Si desea realizar también el secado, este botón funciona sólo conjuntamente con el nivel "A1" (Planchar).

Antimanchas

Esta función es útil para eliminar las manchas más resistentes. Introduzca la cubeta adicional 4 suministrada con la máquina, en el compartimento 1. Al dosificar el blanqueador, no supere el nivel "max" indicado en el perno central (ver la figura). Para realizar sólo el blanqueo, vierta el blanqueador en la cubeta

adicional 4, seleccione el programa "Aclarado" y active la opción "Antimancha" Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la opción "Antimancha". El uso de la cubeta adicional 4 excluye el prelavado.

! No se puede activar con los programas 1, 6, 8, 9, 10, 11, 12, 13, 📄.

Comienzo retrasado

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando esta opción se activa, la luz testigo respectiva permanece encendida. Para cancelar el comienzo retrasado presionar el botón hasta que en el display aparezca

"OFF".

! Se puede utilizar en todos los programas

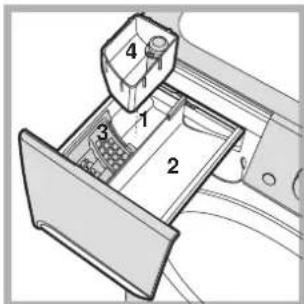

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lava-secadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque producen demasiada espuma.

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

Compartimento 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

Compartimento 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

Compartimento 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Preparar la ropa

• Subdivida la ropa según:
• el tipo de tejido / el símbolo en la etiqueta.
• los colores: separe las prendas de color y las blancas.
• Vacíe los bolsillos y controle los botones.
• No supere los valores indicados, referidos al peso de la ropa seca:
  Tejidos resistentes: max 7 kg.
  Tejidos sintéticos: max 3 kg.
  Tejidos delicados: max 2 kg.
  Lana: max 1,5 kg.
  Seda: max 1 kg.

¿Cuánto pesa la ropa?

1 sábana 400/500 g

1 funda 150/200 g

1 mantel 400/500 g

1 albornoz 900/1.200 g

1 toalla 150/250 g

Programas particulares

Jeans: voltee las prendas antes del lavado y utilice un detergente líquido. Utilice el programa 6.

Camisas: utilice el programa 7 para lavar camisas de distintos tipos de telas y color.

Garantiza su máximo cuidado minimizando la formación de arrugas.

Lana: con el programa 8 es posible lavar en la lava-secadora todas las prendas de lana, aún las que contienen la etiqueta "sólo lavado a mano". Para obtener los mejores resultados, utilice un detergente específico y no supere 1,5 kg. de ropa.

Seda: utilice el programa correspondiente 9 para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas.

Cortinas: se recomienda plegarlas y colocarlas dentro de una funda o de una bolsa de red. Utilice el programa 9.

Outwear: Il (programa 10) ha sido estudiado para lavar tejidos repelentes al agua y anoraks (por ej.: goretex, poliéster, nylon); para obtener los mejores resultados, utilice detergente líquido y en la dosis correspondiente a la media carga; trate previamente los puños, cuellos y manchas y no utilice suavizante o detergentes con suavizante. Con este programa no se pueden lavar los edredones acolchados.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lava-secadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

! La lava-secadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• La lava-secadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

- No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.

- No desenchufe la máquina tirando el cable, sino tomando el enchufe.

- No abra el cajón de detergentes mientras la máquina está en funcionamiento.

- No toque el agua de descarga ya que puede alcanzar temperaturas elevadas.

- En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.

- En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.

- Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.

- Durante el lavado, la puerta tiende a calentarse.

- Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.

- Antes de introducir la ropa controle que el cesto esté vacío.

- Durante el secado la puerta tiende a calentarse.

- No seque ropa lavada con solventes inflamables (por ej. tricloroetileno).

- No seque gomaespuma o elastómeros análogos.

- Verifique que, durante las fases de secado, el grifo de agua esté abierto.

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• La norma Europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera

tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Apertura manual de la puerta

Si desea sacar la ropa de la lava-secadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de desagüe y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lava-secadora (ver la página siguiente).

1. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.
2. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lava-secadora y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lava-secadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el cajón de detergentes

Para extraer el cajón, presione la palanca (1) y tire hacia afuera (2) (ver la figura). Lável debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lava-secadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel de cobertura delantero de la máquina presionando hacia el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).

1. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

2. limpie con cuidado el interior;

3. vuelva a enroscar la tapa;
4. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Puede suceder que la lava-secadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia Técnica"), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lava-secadora no se enciende.

El ciclo de lavado no comienza.

La lava-secadora no carga agua (En la pantalla se visualiza el mensaje "H2O" centelleante).

La lava-secadora carga y descarga agua continuamente.

La lava-secadora no descarga o no centrifuga.

La lava-secadora vibra mucho durante la centrifugación.

La lava-secadora pierde agua.

Los pilotos de las "Opciones" y de START/PAUSA centellean velozmente y en la pantalla se visualiza un código de anomalía (por ej.: F-01, F-..).

Se forma demasiada espuma.

La Lavasecadora no seca.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
• La puerta no está correctamente cerrada.
• El botón ON/OFF no fue pulsado.
• El botón START/PAUSA no ha sido presionado.
• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en funcionamiento.

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.
• El grifo de agua no está abierto.
• En la casa no hay agua.
• No hay suficiente presión.

• El botón START/PAUSA no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").

• El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").

• La descarga de pared no posee un respiradero.
  Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lava-secadora y llame al Servicio de Asistencia Técnica. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lava-secadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• El programa no prevé la descarga: con algunos programas es necesario activarla manualmente.

• La opción PLANCHA FÁCIL está activa: para completar el programa, presione el botón START/PAUSA ("Programas y opciones").
• El tubo de descarga está plegado (ver "Instalación").
• El conducto de descarga está obstruido.

- El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").

- La máquina no está instalada en un lugar plano (ver "Instalación").

- Existe muy poco espacio entre la máquina, los muebles y la pared (ver "Instalación").

- El tubo de alimentación de agua no está bien enroscado (ver "Instalación").

- El contenedor de detergentes está obstruido (para limpiarlo ver "Mantenimiento y cuidados").

- El tubo de descarga no está bien fijado (ver "Instalación").

- Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lava-secadora (debe contener algunas de las frases “para lava-secadora”, “a mano o en lava-secadora” o similares).
• La dosificación fue excesiva.

- El enchufe no está introducido en la toma de corriente, o no hace contacto.

- En la casa no hay corriente.

- La puerta no está bien cerrada.

- Se fijó un retraso de la hora de puesta en funcionamiento.

- El SECADO está en la posición OFF.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y soluciones").
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame a un Centro de Asistencia Técnica.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).
  Esta información se encuentra en la placa aplicada en la parte posterior de la lava-secadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

المحتويات

38-39، التركيب
