MANUAL DE USUARIO 300 SER (2017) Sherco

Le agradece la confianza que ha depositado en ellos al comprar uno de sus productos.

■ Ahora es propietario de una 250-300 SE/R. Podrá disfrutar de todo el placer de conducirla si sigue los consejos e instrucciones que SHERCO indica en este manual, asi como Respectando la legislación de tráfico.
■ Este manual explicía el funciona, revision, mantenimiento y puesta a punto de su SHERCO. Si tuviera alguna duda sobre estemanual o sobre suquina,debeponerse encontacto con suconcesionario SHERCO : www.sherco.com / Apartado "Dealers"
Tómese tiempo para leer atentamente y en su totalidad este manual antes de utiliser suquina.
A fin de conservar su SHERCO en perfecto estado durante muchos años, asegúrese de hacerlo según los cuidados y mantenimiento descritos en este manual.

(El vehiculo que usted ha comprado能把 ser ligeramente distincto del vehiculo que se enquiryro en este manual.)

■ SHERCO se reserva el derecho de realizar modificaciones sin previo aviso.

Registrar de los númeroos de série

Indicar en sus espacios respectivos los nombres de série del vehiculo

Sello concesionario

Número de bastidor (p.147)

Tipo y número de motor (p.147)

INDICE

index 139

Characteristicasétécnicas. 142

Descripción del vehiculo 146

Localization númeroos de série 147

Mandos y controlles 148

Mandos de manos : palanca de embarque, de freno delantero, Interruptores 148

Mandos de pie:

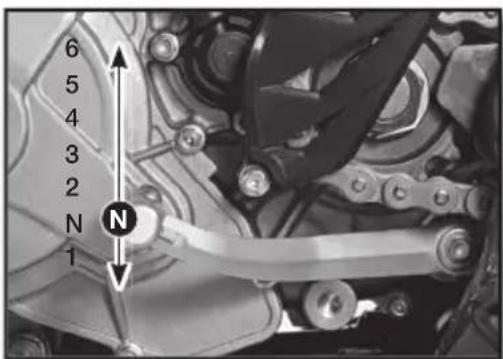

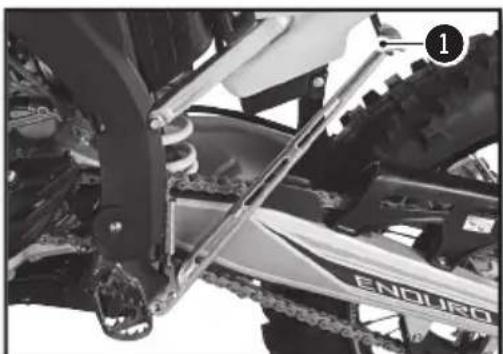

cambio de marcha, caballete, Freno trasero 151

TABLEERO DE A BORDO, CONTADOR 152

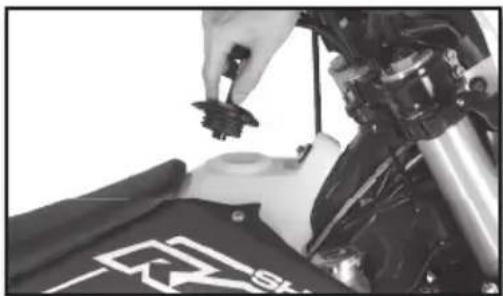

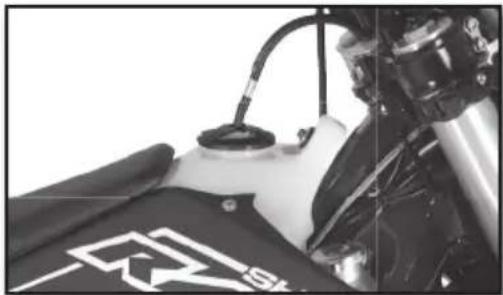

Aperture / Cierre deposito de combustible. 156

Conduccion 158

Instrucciones de seguidad. 159

Sistema de refrigeracion 160

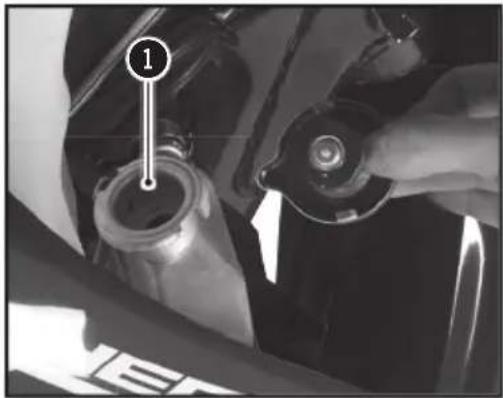

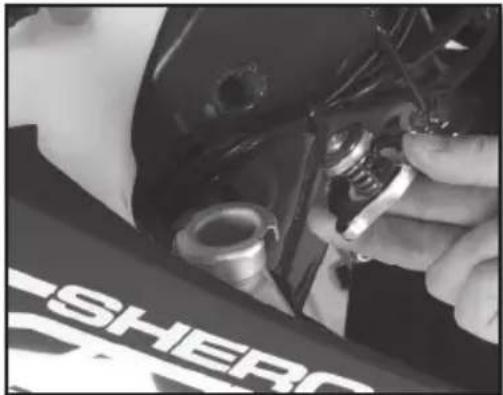

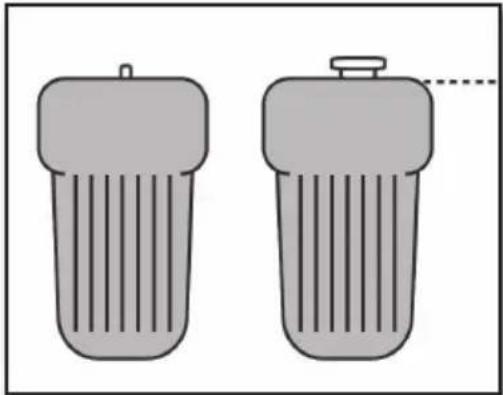

Control de niveau de liquido de refrigeracion 160

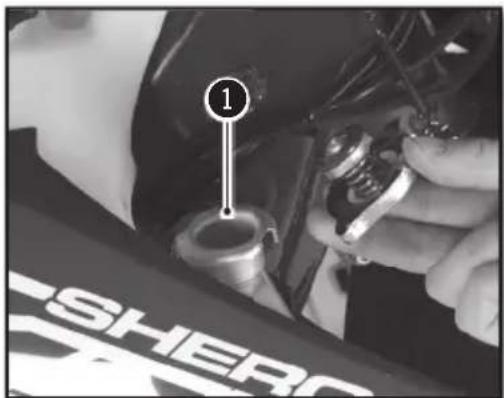

Vaciado del liquido de refrigeracion. 161

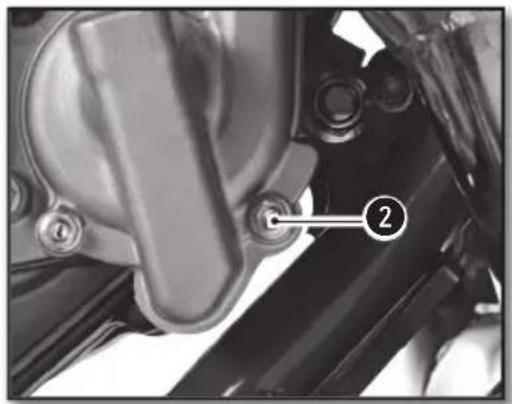

Llenado del liquido de refrigeracion 162

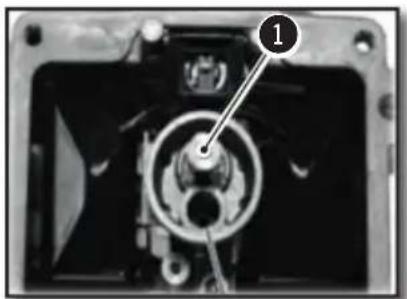

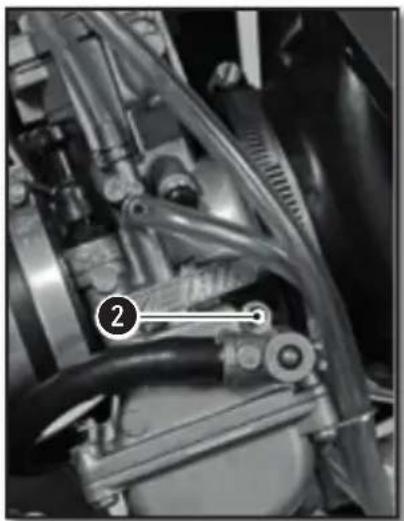

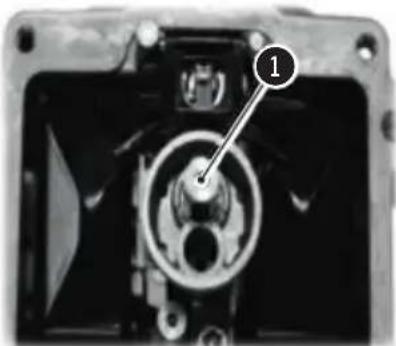

Reglaje motor 163

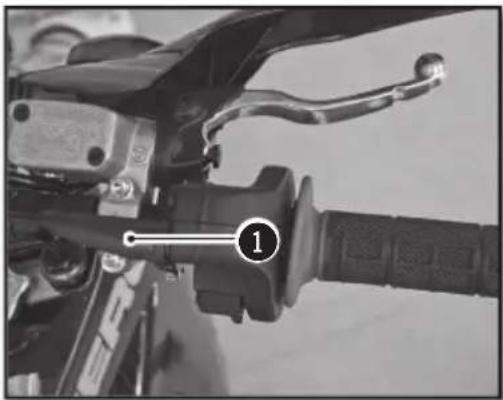

Controlar la holgura del cable del acelerador. 163

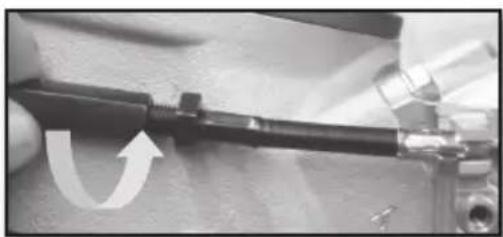

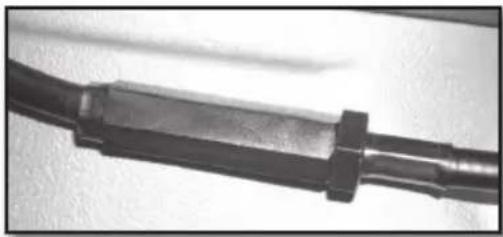

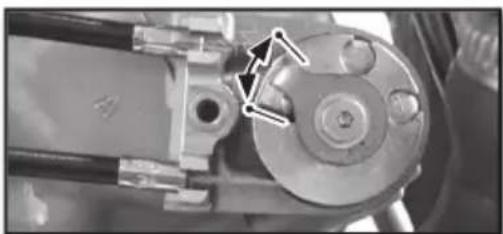

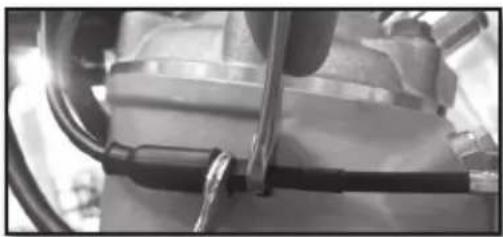

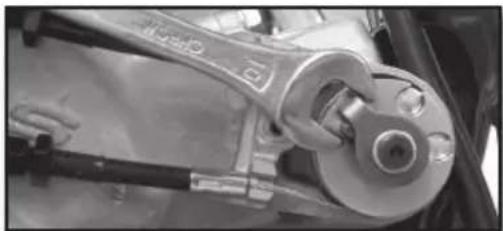

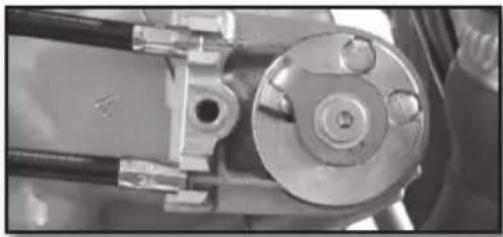

Ajuste la tension del cable de valvulas 164

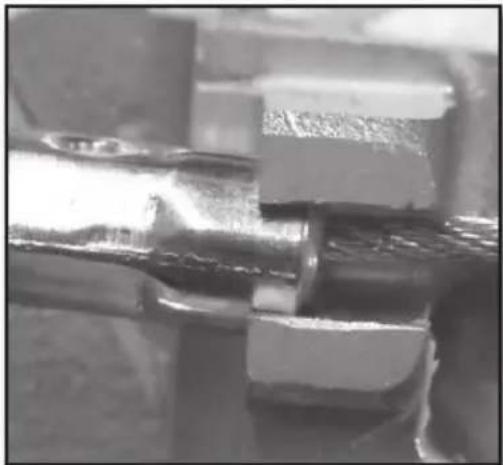

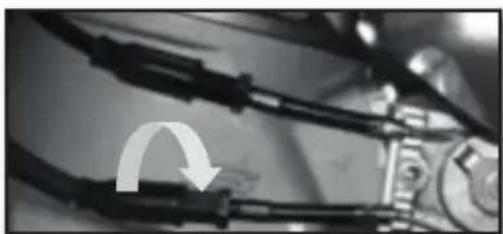

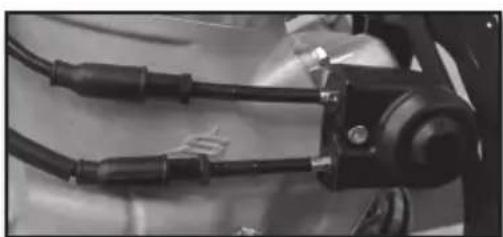

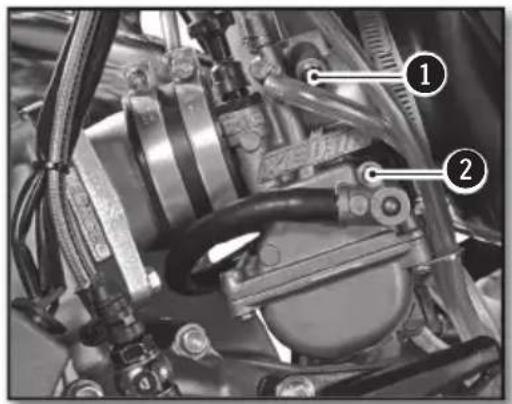

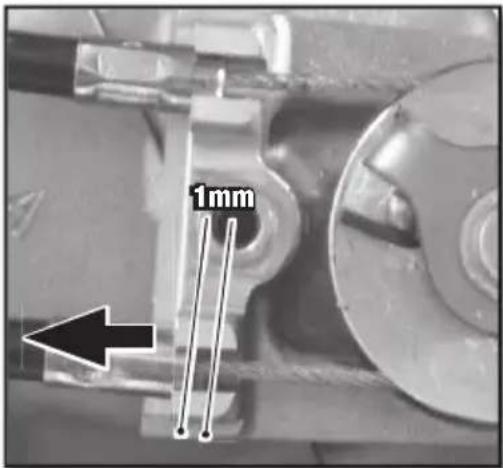

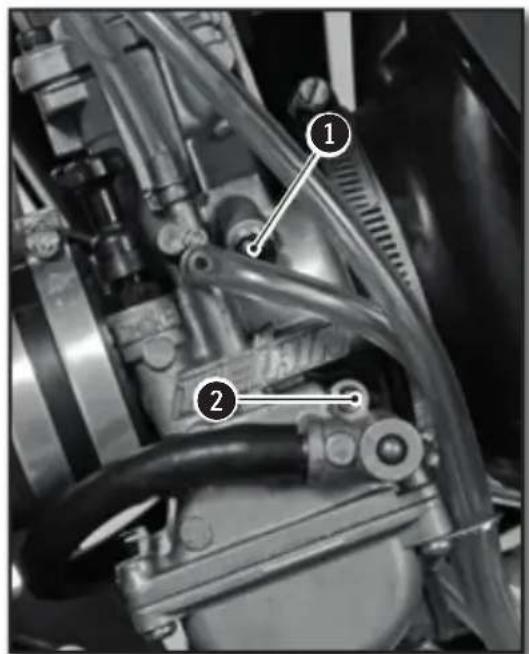

Ajuste del ralenti 165

Mantenimiento motor 166

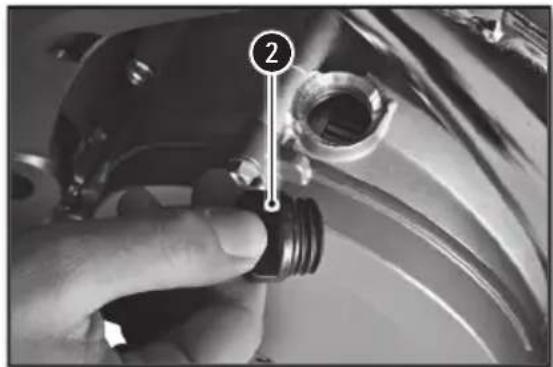

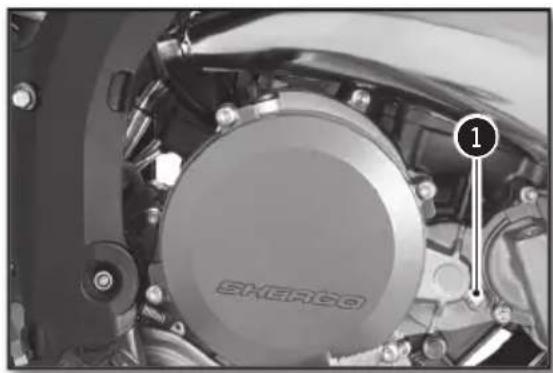

Control de niveau de aceitechio 166

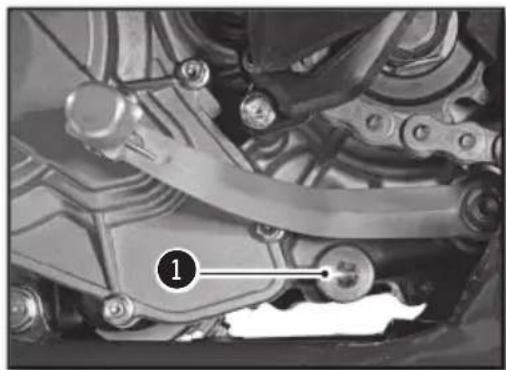

Vaciado aceite cambio 166

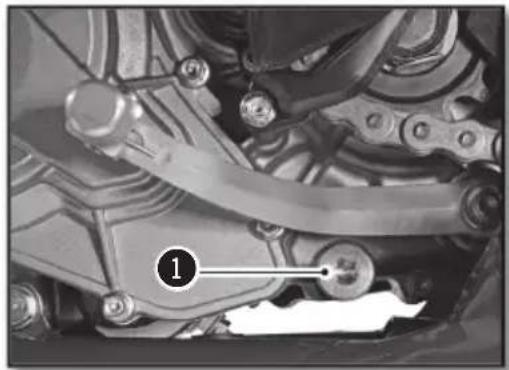

Ilenado aceite cambio 167

Reglaje parte ciclo 168

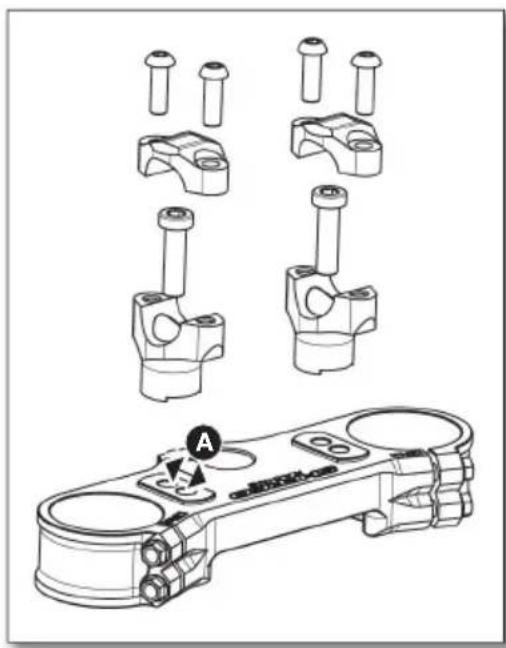

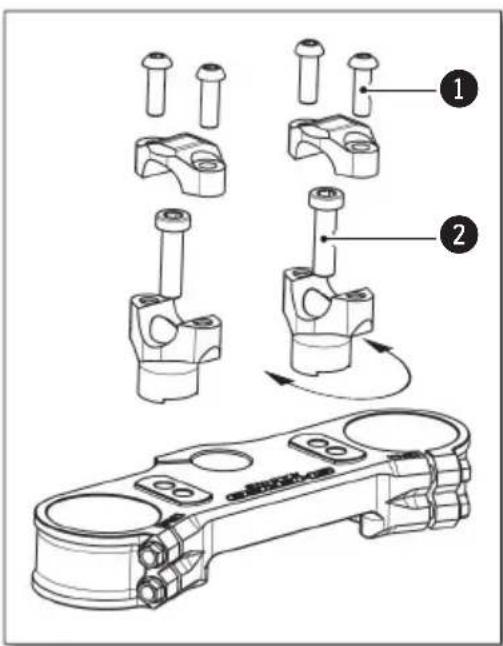

Posicion del manillar 168

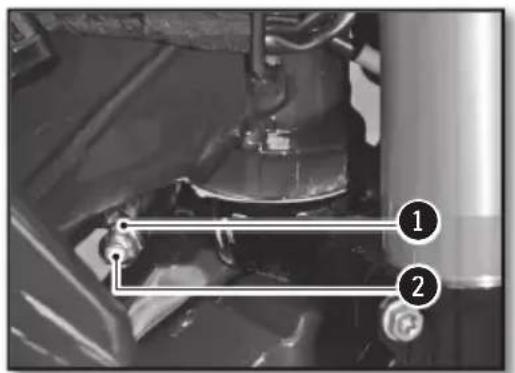

Reglaje de los topes de direccion 169

Reglaje de base de la parte ciclo en referencia del piloto....169

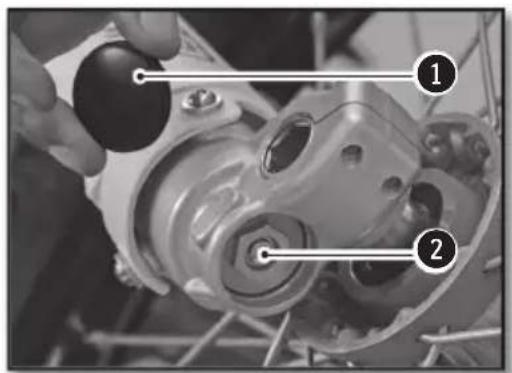

Reglaje de la compresion de la Horquilla. 169

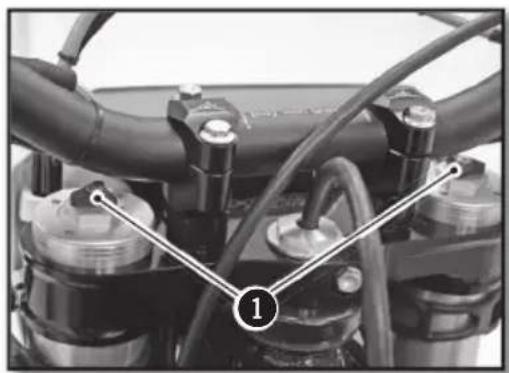

Reglaje de la descompresión de la Horquilla. 170

Reglaje de la precarga del muelle de la Horquilla.170

Reglaje de la Compresion a Baja Velocidad del amortiguidor. 171

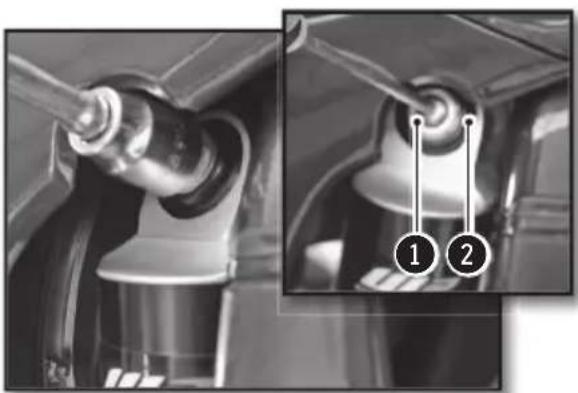

Reglaje de la compresion alta velocidad del amortiguidor 171

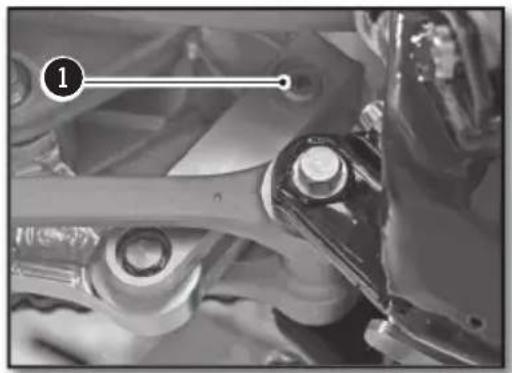

Reglaje de la descompresión del amortiguidor.......172

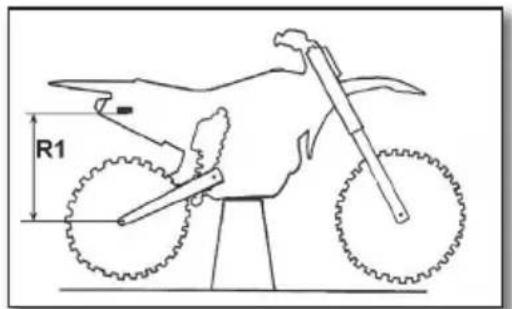

Control del hundimiento en vacio del amortiguador.......172

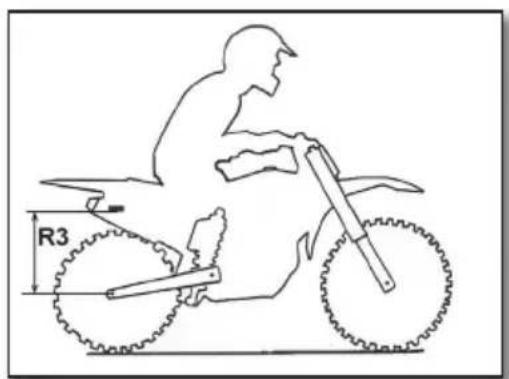

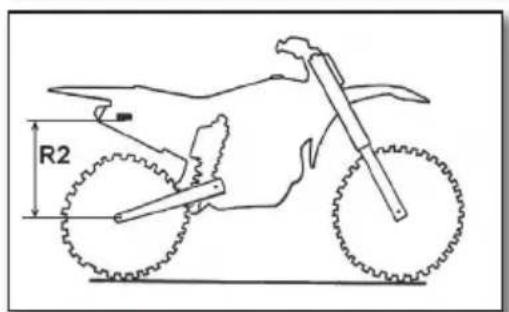

Control del humidimiento en cargo del amortiguidador.......172

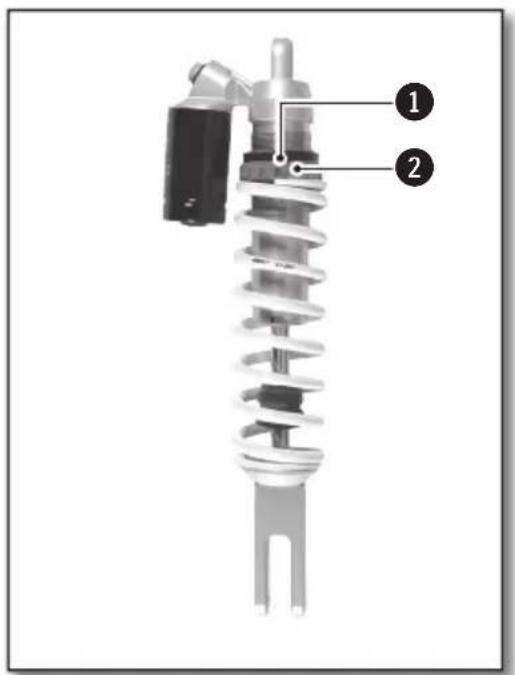

Modificacion de la Precarga del amortiguador 173

Cambiar el muelle del amortiguador 173

Mantenimiento parte ciclo 174

Desmontaje del sillin. 174

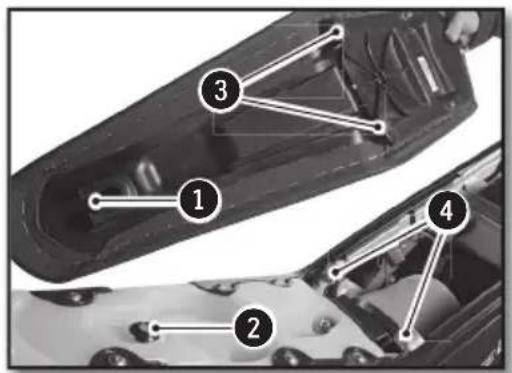

Montaje del sillin. 174

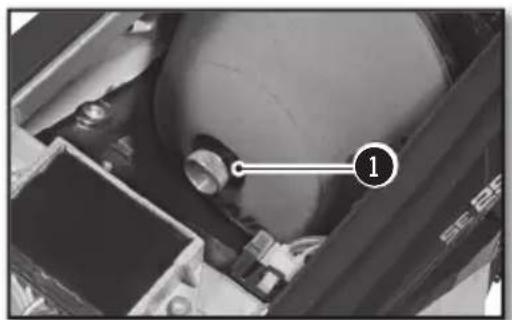

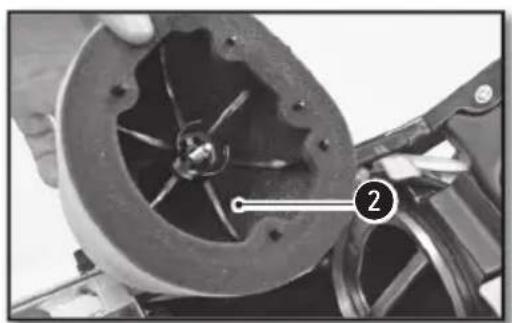

Extracción del Filtro De aire 174

Limpieza del Filtro. 175

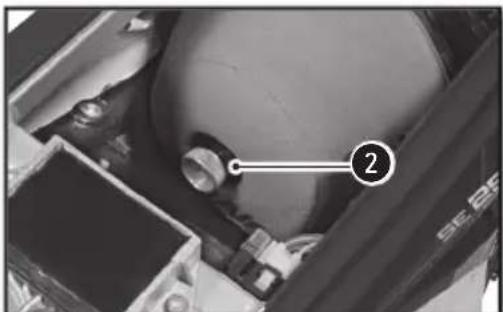

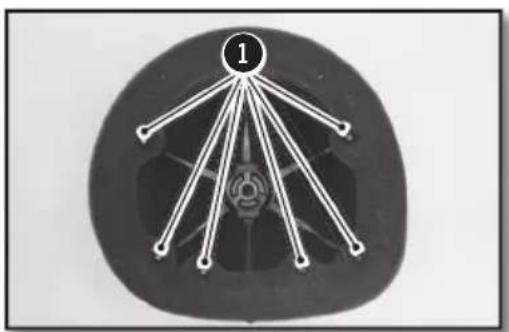

Montaje del Filtro 175

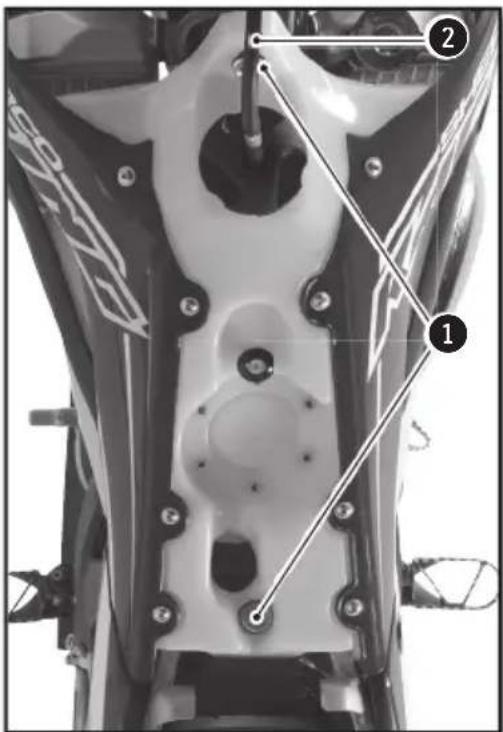

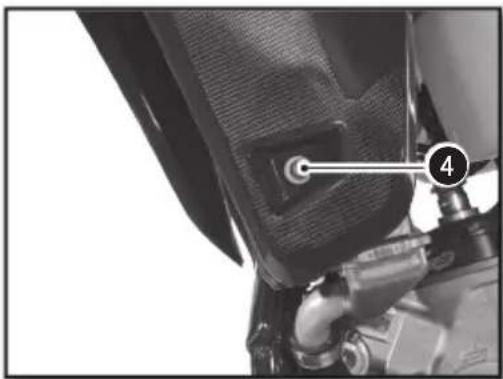

Desmontaje del deposito de gasolina 176

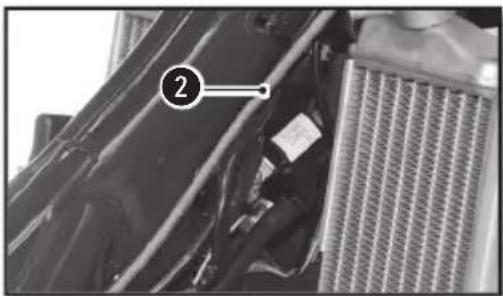

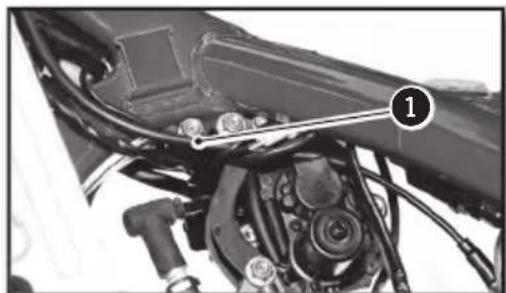

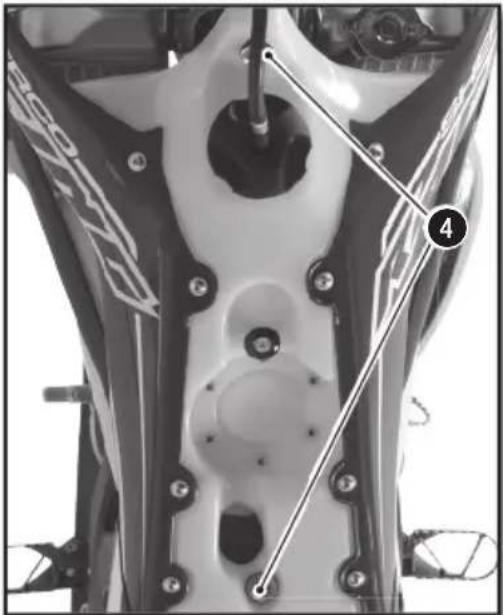

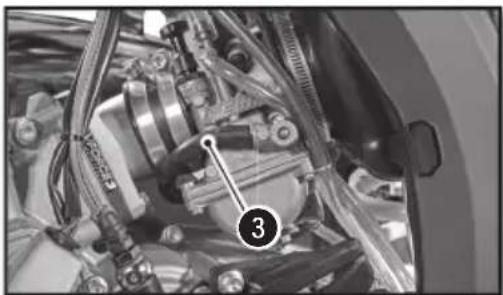

Montaje del deposito de gasolina 177

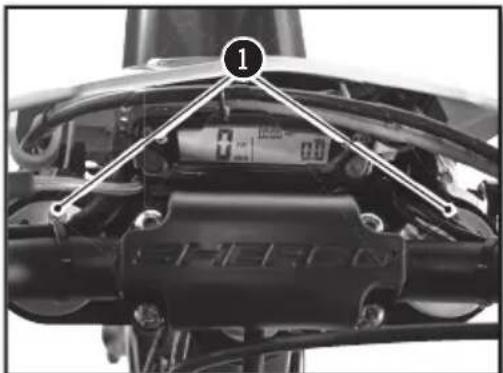

Purga de los brazos de la Horquilla 177

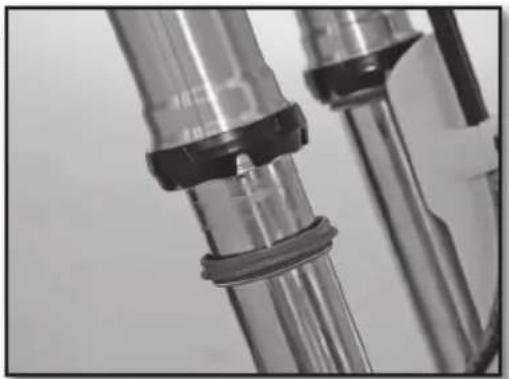

Limpieza de los guardapolvos de la horquilla. 178

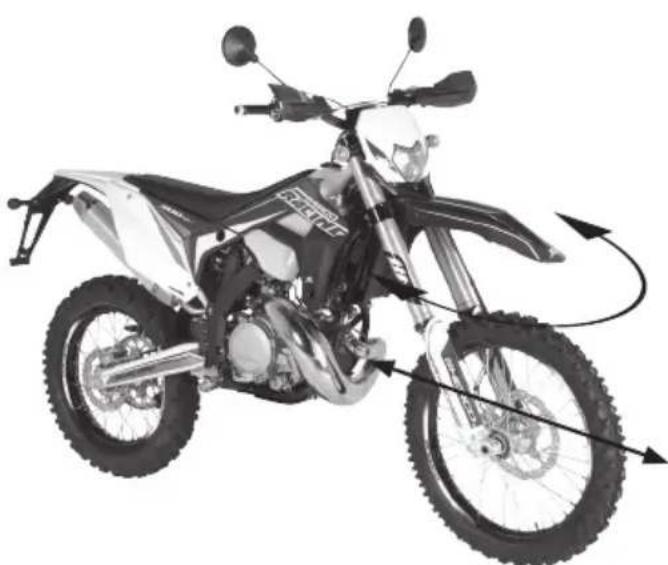

Control del jeu de los cojinetes de direccion 178

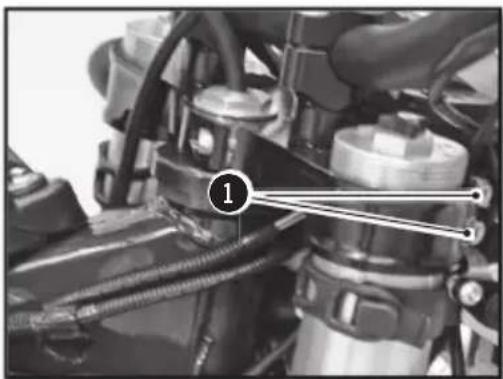

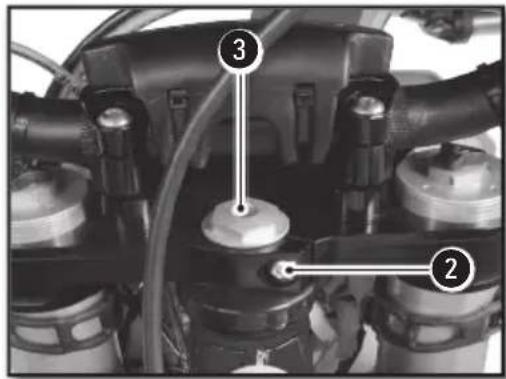

Reglaje del jeu de los cojinetes de direccion 179

Limpieza de laceda 179

Control de la tension de capena 179

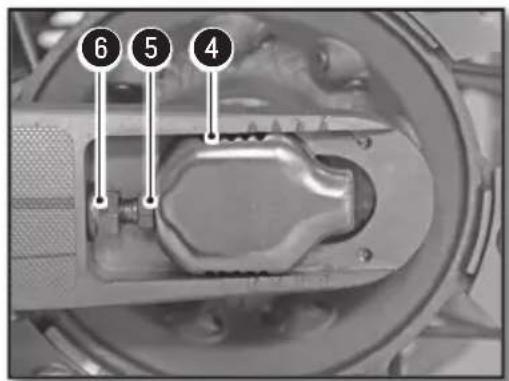

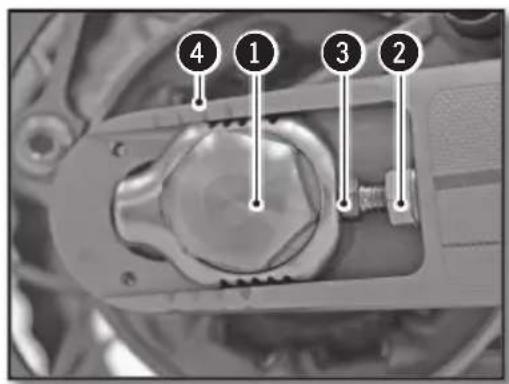

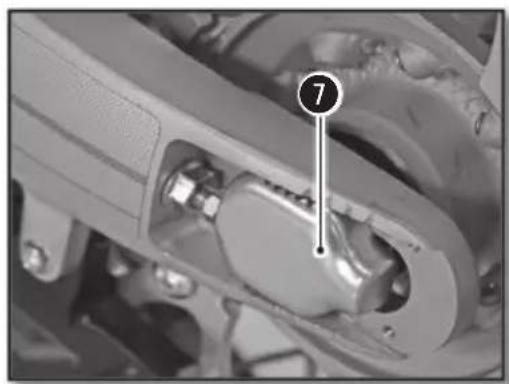

Ajuste de la tension de cadena 180

Reglaje embrace 180

Control nivel de liquido embrague. 181

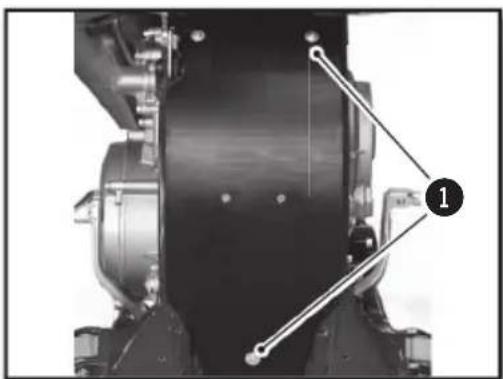

Desmontaje del protector motor. 181

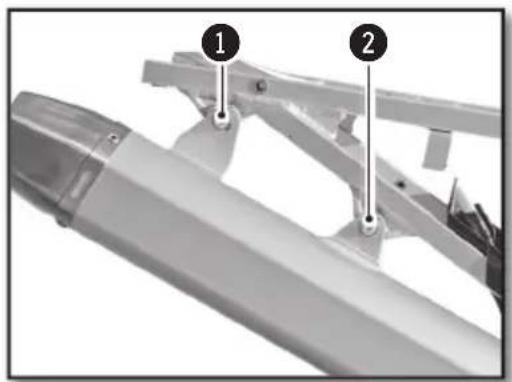

Desmontaje del amortiguidor 182

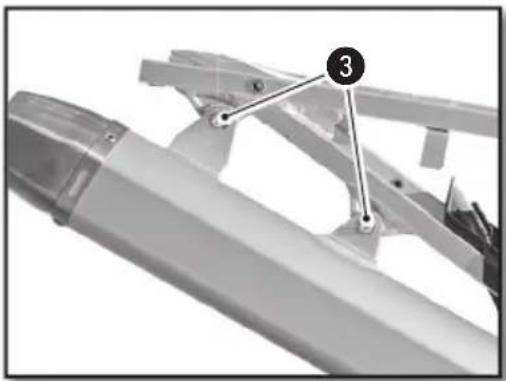

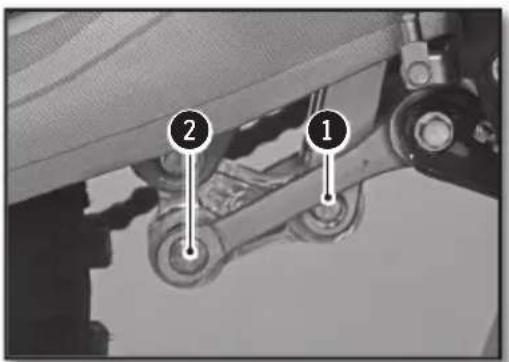

Montaje del amortiguidor 183

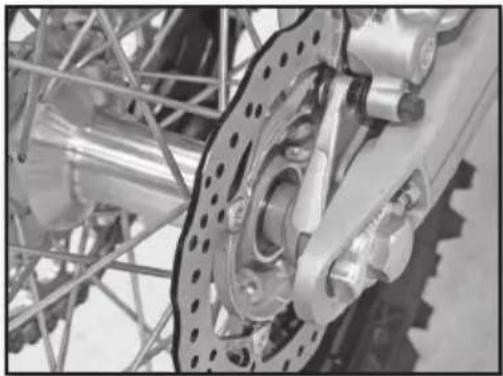

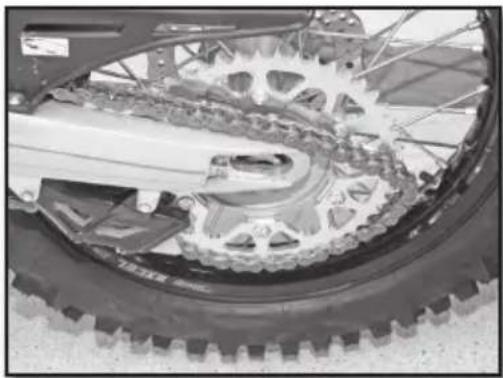

Ruedas,neumaticos 184

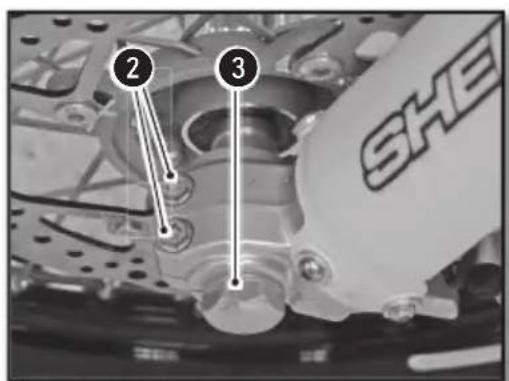

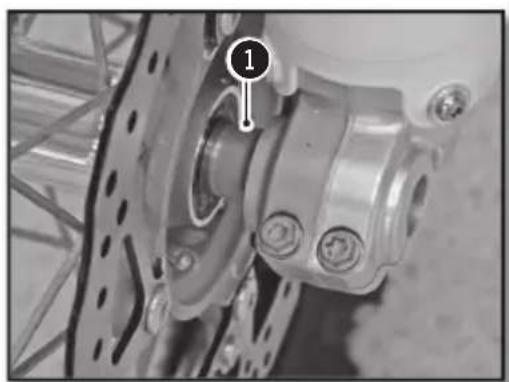

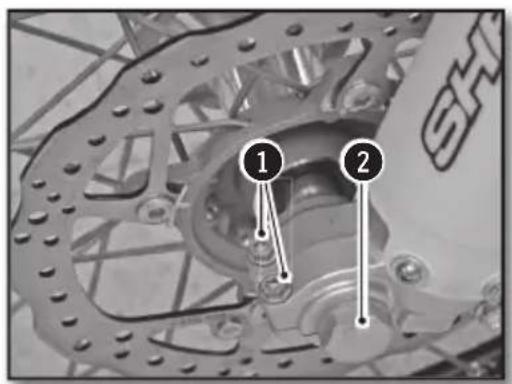

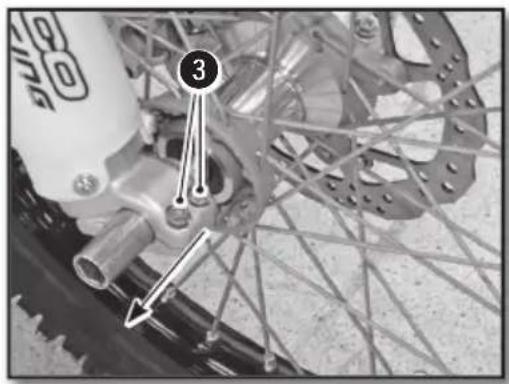

Desmontaje de la rueda delantera 184

Montaje de la ruea

delantera 184

Desmontaje de la rueda trasera 185

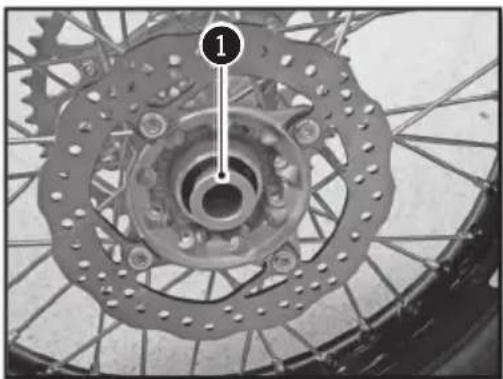

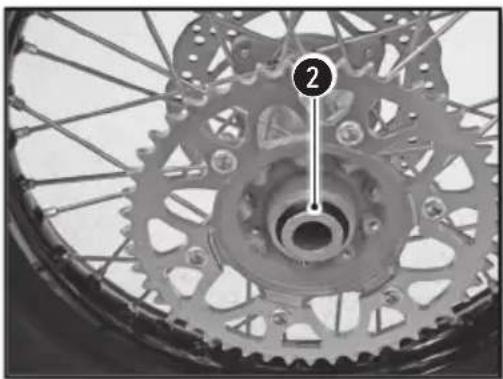

Montaje de la rueda trasera. 185

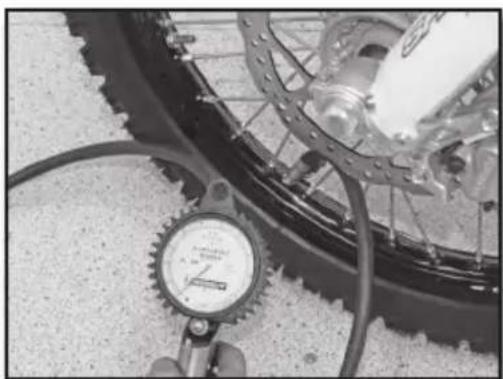

Control de la Presión de los neumáticos. 186

Desgaste y deterioro 187

Comprobación de la tensión de los radios 187

Frenos 188

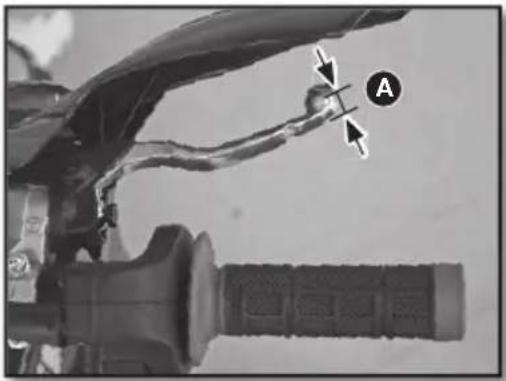

Comprobación del recorro del freno delantero de mano 188

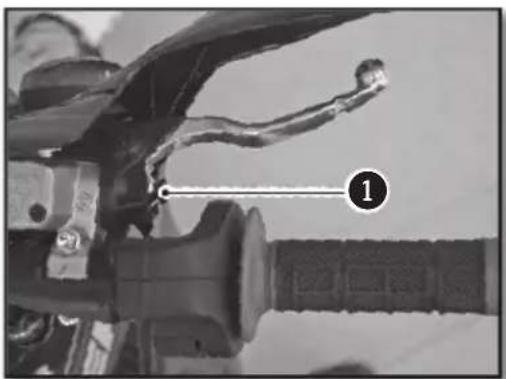

Reglaje del recorro de la palanca de freno delantero....188

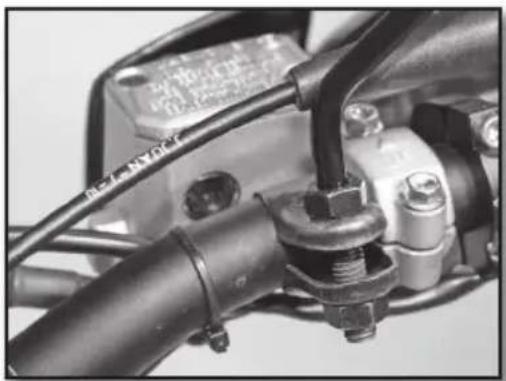

Control de nivel de liquido freno delantero. 188

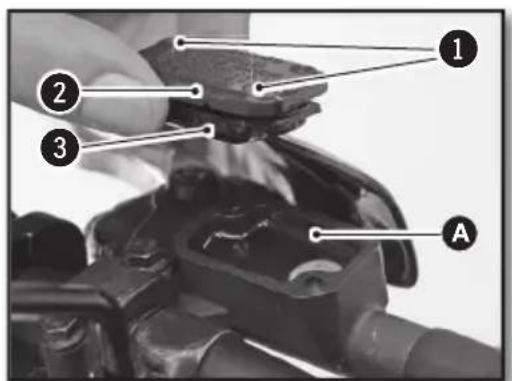

Rellenado de liquido de freno delantero 189

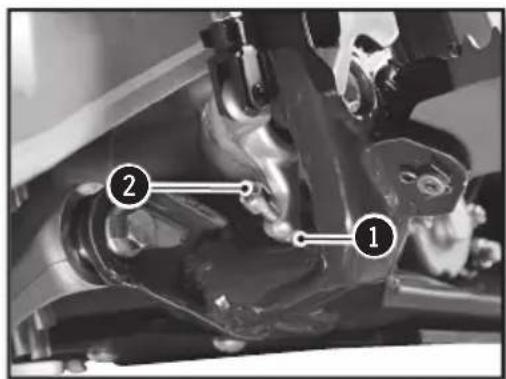

Reglaje de la posicion del pedal de freno trasero. 189

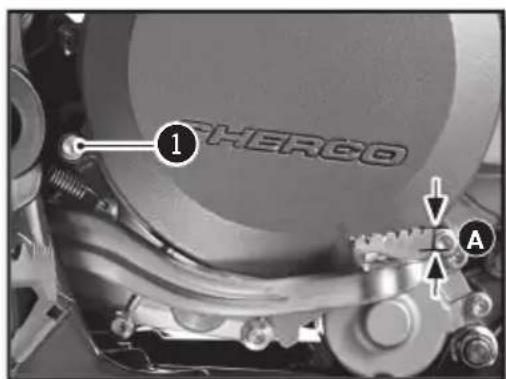

Comprobación del recorrodo del pedal de freno trasero ....189

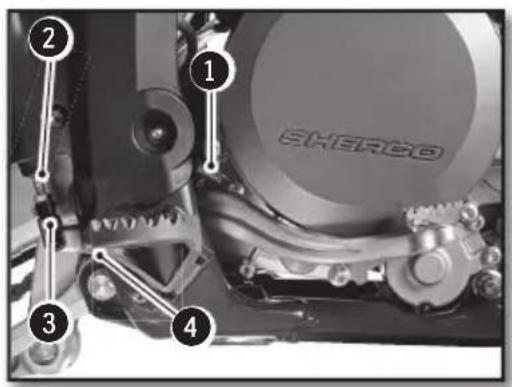

Reglaje del recorro Del recorro 190

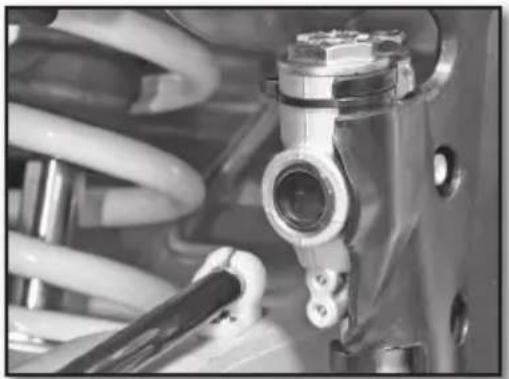

Control de nivel de liquido Freno trasero 190

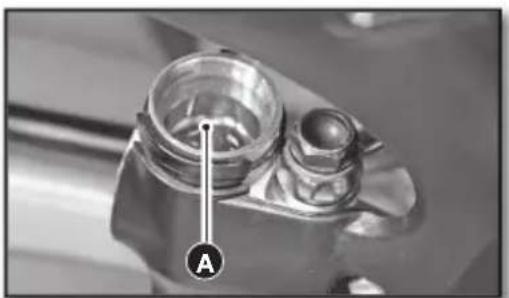

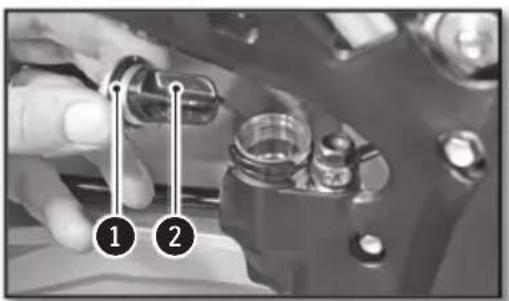

Rellenado de liquido de Freno trasero 190

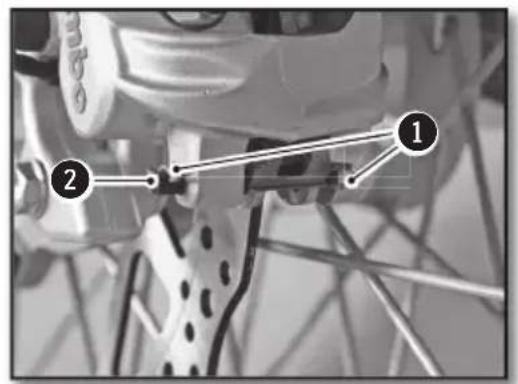

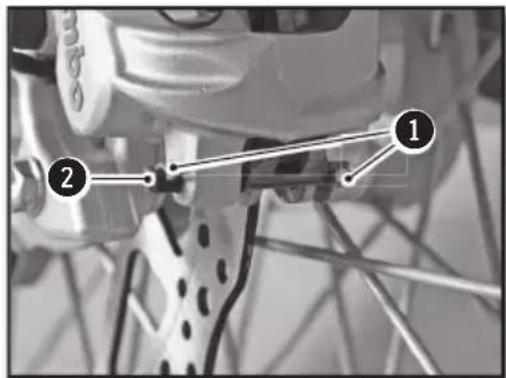

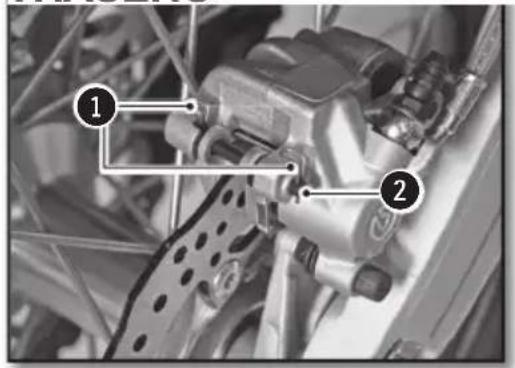

Desmontaje de las Pastillas de freno delantero y trasero..191

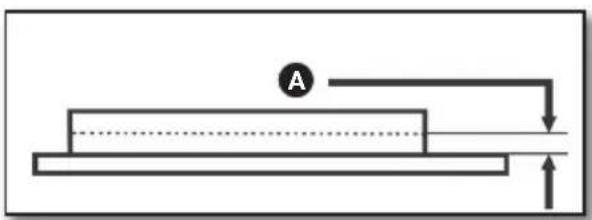

Control de las Pastillas de freno delantero y trasero.191

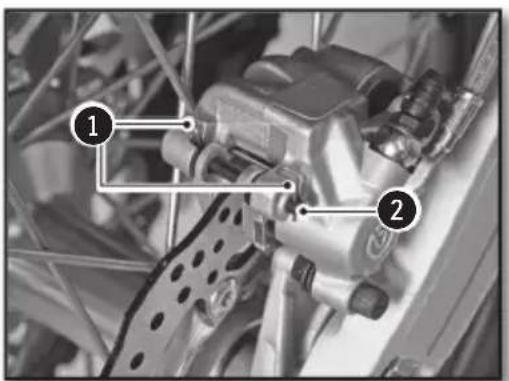

Sustitución de las Pastillas de freno delantero ytrasero. 191

Mantenimiento circuito electrico 192

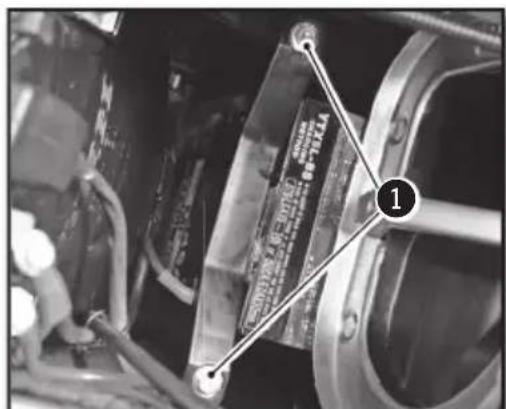

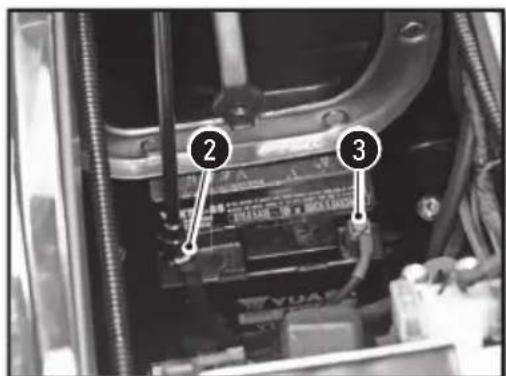

Extracción de la Batería. 192

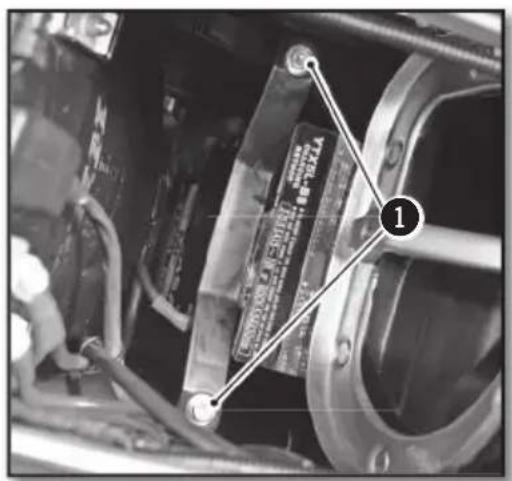

Montaje de la Bateria. 193

Carga de la Bateria 193

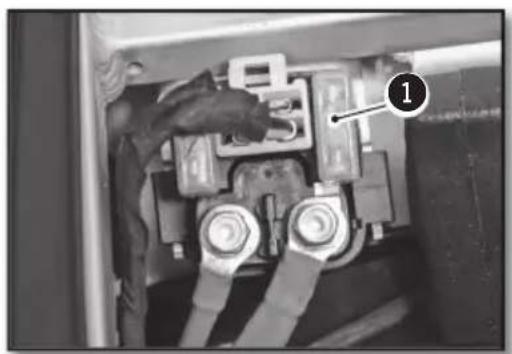

Sustituir el fusible general 194

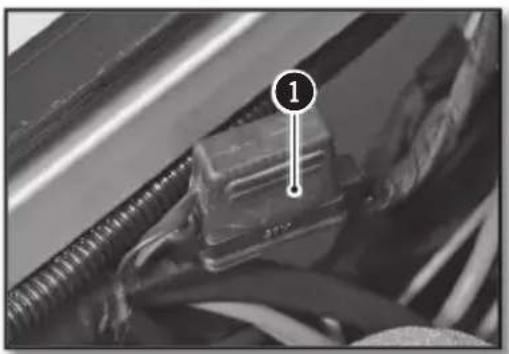

Sustituir el fusible de proteccion de haz luminoso (250-300

SE/R) 194

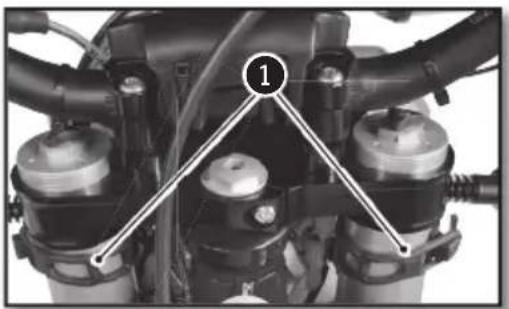

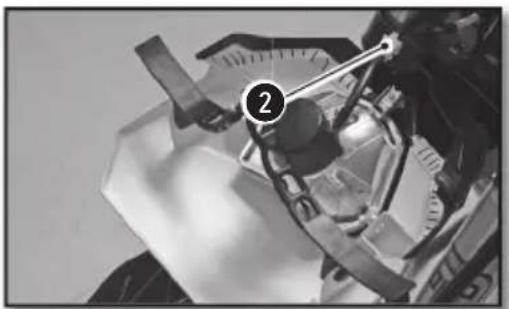

Desmontaje del faro. 194

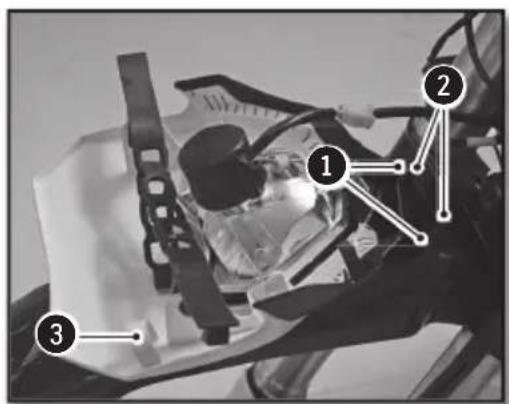

Montaje del faro 195

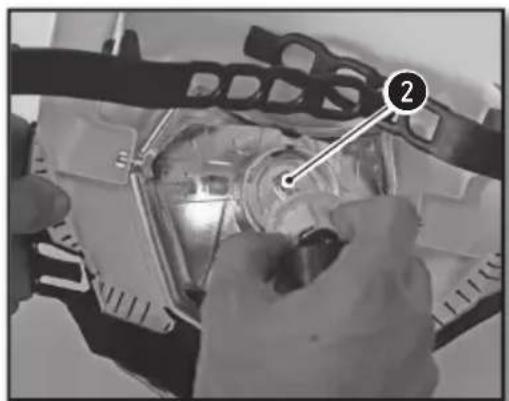

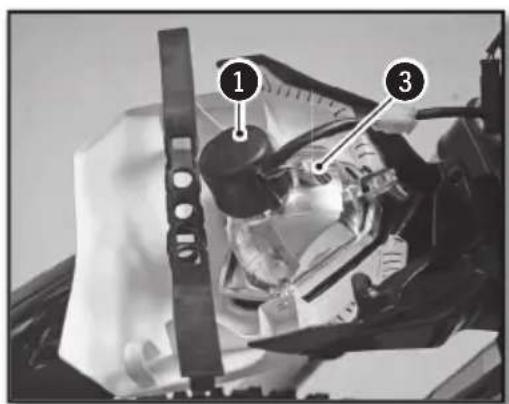

Sustituir la bombilla del faro o el piloto. 195

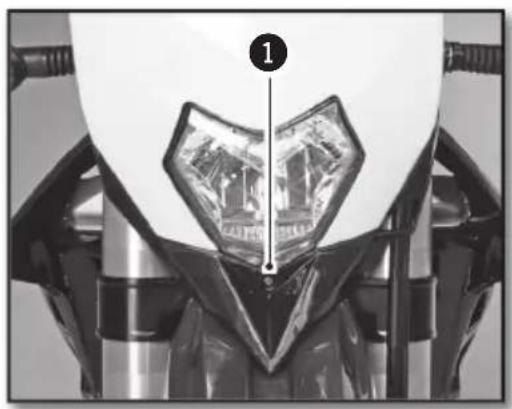

Reglar el alcance del faro. 196

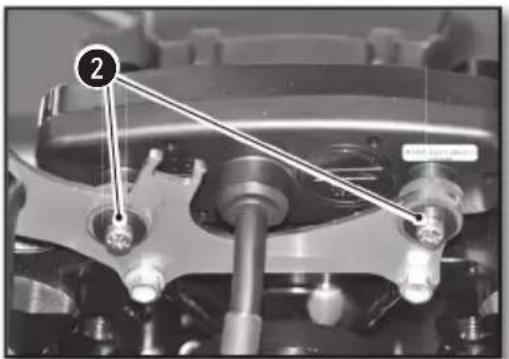

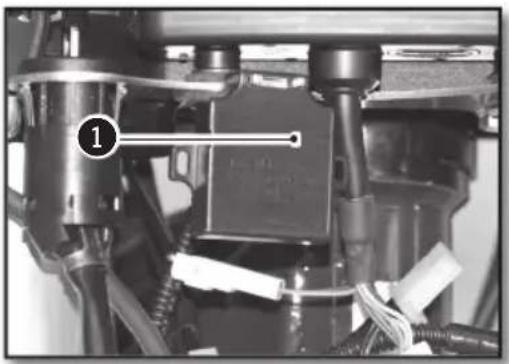

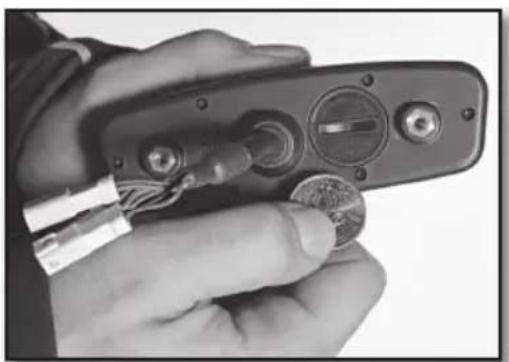

Sustituir la Bateria del Contador (250-300 SE/R) 196

Limpieza y conservacion. 197

Limpieza de la moto. 197

Almacenamento de la moto 197

Puesta en servicios日后 del almacenamento 197

Plan de mantenimiento 198

Pares de apriete 199

Longitud total 2260 mm
Anchura total 820 mm
Altura sillín 950 mm
Distancia entre ejes 1480 mm
Distancia al suelo 355 mm

MOTOR

Tipo Monocilindrico 2 tiempos refrigeración por liquido
Cilindrada 249.32 cc / 293.14 cc
Diámetro/Carrera 66,4 x 72 mm / 72 x 72 mm
Systema de gasolina Carburador KEIHIN PWK 36
Enfriimiento Refrigeración liquida forzada
Sistema de arranque arranque electrico
Bateria 12 V / 4 Ah
Sistema de enlendido DC-CDI sin ruptura con avance digitales
Bujía NGK BR8ES / DENSO W24ESRU
Distancia entre los electrodos de bujía	0.7 mm
Alternador 220W
Capacidad aceite motor	750ml SAE 10W40

TRANSMISSION

Tipo	6 velocidades
Embrague	multi discos en bajo de aceite, mando hidráulico
Transmisión primaria	27 x 75
Cambio	6 velocidades
Transmisión secundaria	14 x 49

CARBURADOR 250 SE-R 2017

Tipo de carburador	KEIHIN PWK 36S AG

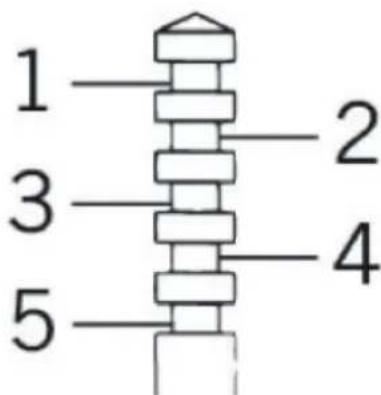

Posición aguja	4ta posición empezando da arriba
Aguja de chiclé	N8RW (N84K)
Chiclé principal KEA 170 (KEA 115)
Chiclé de ralentí	KEP 40 (KEA 38)
Chiclé starter	85 (50)
Apertura tornillo de regulación del aire	1T 1/2
Apertura de la campana	N°7

CARBURADOR 300 SE-R 2017

Tipo de carburador KEIHIN PWK 36S AG
Posición aguja 3era posición empezando da arriba
Aguja de chiclé N8RG (N84K)
Chiclé principal KEA 165 (KEA 115)
Chiclé de ralentí KEP 40 (KEA 38)
Chiclé starter	85 (50)
Apertura tornillo de regulación del aire	1T 1/2
Apertura de la campana	N°7

PARTE CICLO

Bastidor	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	SACHS USD Serie Or Ø48mm (estándar) & WP suspensaión USD Ø48mm (racing)
Suspensaión trasera WP suspensaión con botellaSeparated
Carrera delantera/trasera 300/330mm
Freno delantero disco Ø270mm (estándar), Ø256mm (racing)
Freno/TRASERO disco Ø 220mm
Frenos de disco	línite de desgaste : 2.7mm delante y 3.6mm detrás
Neumático delantero 90/90-21"
Neumático/TRASERO 140/80-18"
Presión todo terreno delantera/trasera	0,9 bar
Capacidad depuesto de gasolina 10.41	con 11 de reserve
Gasolina	super sin plomo con un indices de octanaje de al menos 95 mixto con aceite de 2 tiempos (2%)

Characteristicas先进技术 (continuacion)

SISTemas ELECTRICOS

Batería Yuasa YTX5 LBS 12V 4Ah
Faro S2 12V 35/35W
Piloto W5W 12V 5W
Luz trasera/freno LED
Intermitentes R10W	12V 10W
Batería contador de velocidad	CR 2032	Tensión de la batería : 3V
Luz de matricula	W5W	12V 5W

REGLAJES - HORQUILLA SACHS USD SERIE OR Ø48MM

Compression	12 clicks hacía atrás
Descompresión	12 clicks hacía atrás
Rigidez muelle	4.5N/mm
Tipo de aceite	SAE 5
Cantidad de aceite para brazo de la horquilla	600cm3
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior	130mm

REGLAJES - HORQUILLA WP SUSPENSION USD 048MM

Compresión	Confort	20 clicks hacía atrás
	Estándar 13 clicks hacía atrás
	Sport 8	clicks hacía atrás
Descompresión	Confort 18	clicks hacía atrás
	Estándar	13 clicks hacía atrás
	Sport 10	clicks hacía atrás
Precarga	Confort	4 vueltas
	Estándar 6 vueltas
	Sport 8 vueltas
Rigidez muelle	Peso del piloto : 65-75 kg 4.0N/mm
	Peso del piloto : 75-85kg 4.2N/mm (origen)
	Peso del piloto : 85-95kg 4.4N/mm
Tipo de aceite SAE 4
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior		110mm

REGLAJES - AMORTIGUADOR WP SUSPENSION
Compresión baja velocidad	Confort 20 clicks hacía atrás
	Estándar 15 clicks hacía atrás
	Sport 12 clicks hacía atrás
Compresión alta velocidad	Confort 2,5 vueltas hacía atrás
	Estándar 2 vueltas hacía atrás
	Sport 1,5 vueltas hacía atrás
Descompresión	Confort 15 clicks hacía atrás
	Estándar 13 clicks hacía atrás
	Sport 11 clicks hacía atrás
Rigidez muelle	Peso del piloto : 65-75 kg 48N/mm
	Peso del piloto : 75-85 kg 51N/mm (origen)
	Peso del piloto : 85-95kg 54N/mm

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES
Aceite motor	SAE J 30010 W 40	Minerva SAE 10W40
Líquido de refrigeración		Minerva Perma UniversalD 4 estaciones -25°C
Líquido de freno DOT 4		Minerva láquido de frenodOT 4
Aceite de la horquilla SAE 4
Aceite del amortiguidor SAE2.5
Aerosol para capadade de transmisión secundaria		Minerva Lub' Chain
Limpiador filtro de aire Limpiador filtró Minerva
Lubricante para filtró de aire Protect Air Minerva
Limpiador plástico		Renovador tablero de abordo Minerva
Limpiador llantas Multi clean Pro Minerva
Limpiador discos de freno		Limpiador y desengrasante frenos Minerva
Lubricante universal Minerva F4

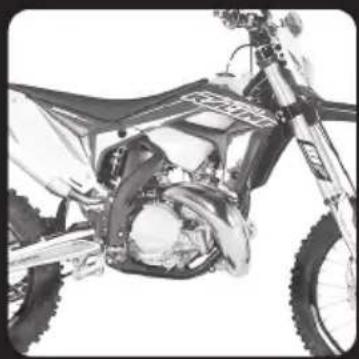

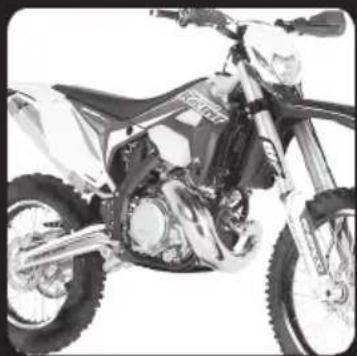

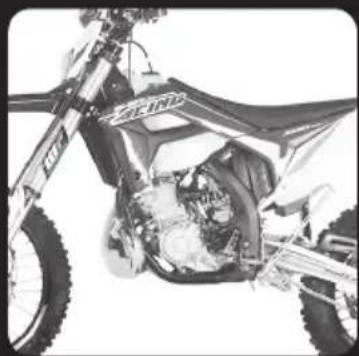

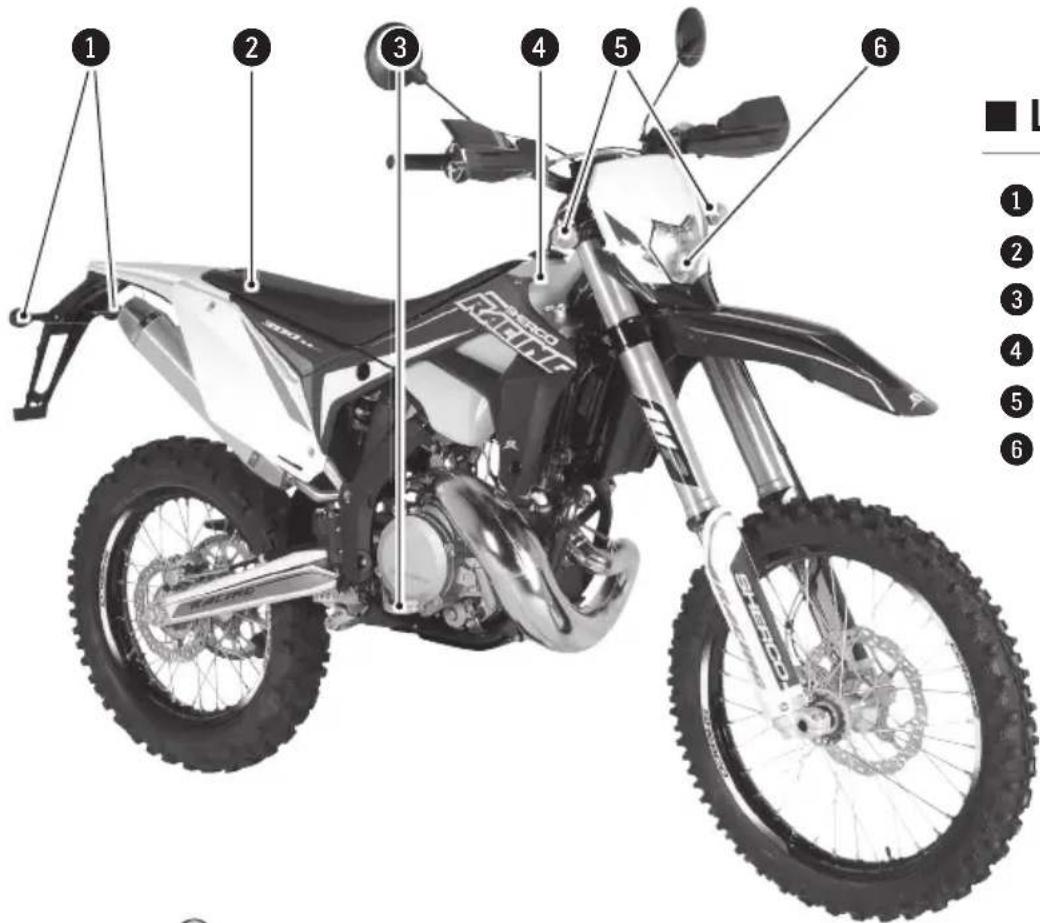

Descripción del vehístico

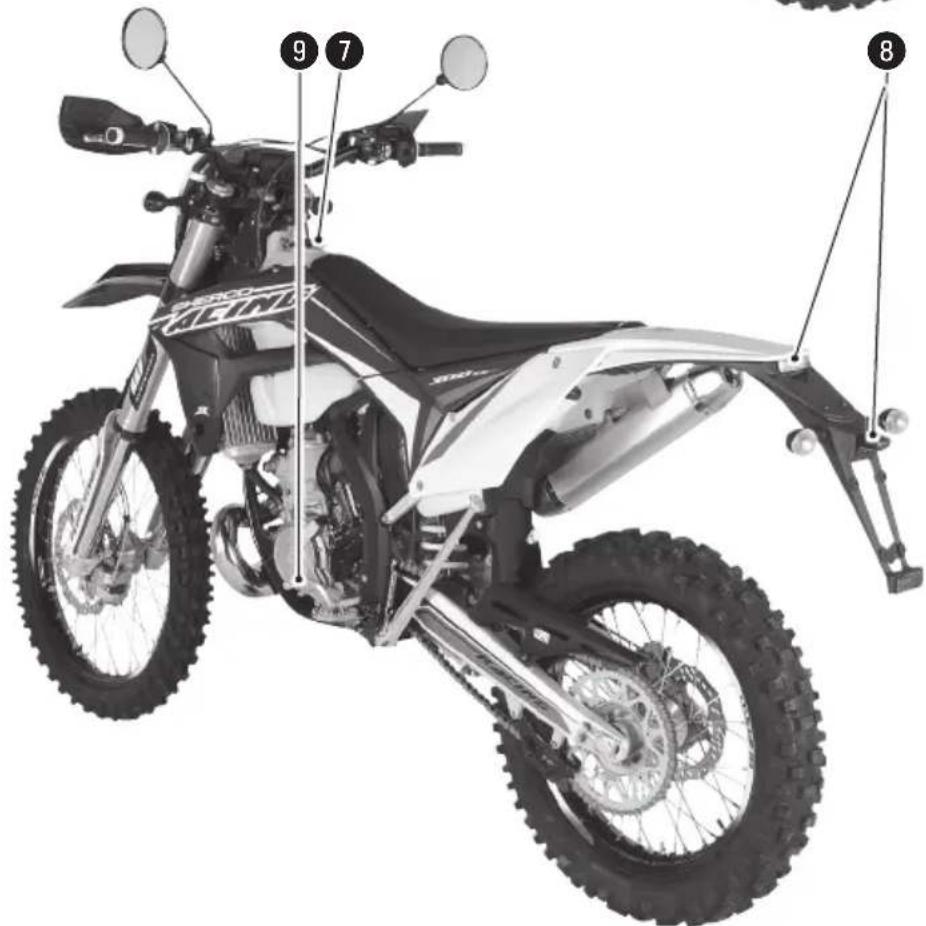

Lado derecho

Intermentes,traseros
Sillin
Pedal de freno trasero
Deposito
Intermitentes delanteros
6 Faro

Lado izquierdo

Boca deposito gasolina
8 Luztrasera/freno/illumina-cion matricula
9 Selector de marchas

Descripción del vehístico (continuación)

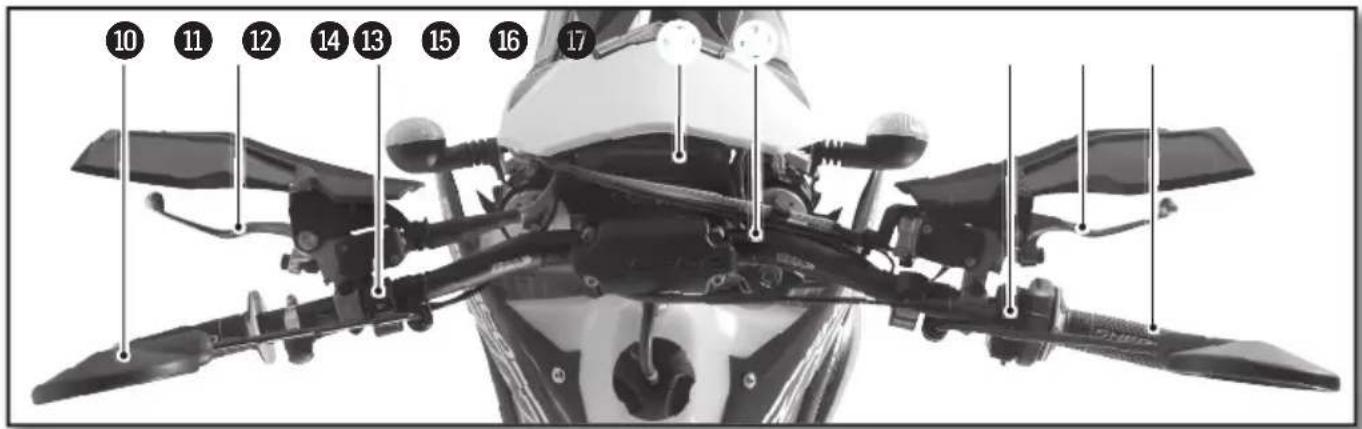

Mandos

10 Retrovisor izquierdo
Palanca de embrague
12 Conmutador izquierdo

13 Tablero de a bordo
14 Contacto de llave
15 Conmutador derecho

16 Palanca de freno delantero
17 Puño del acelerador

Localización númeroos de série

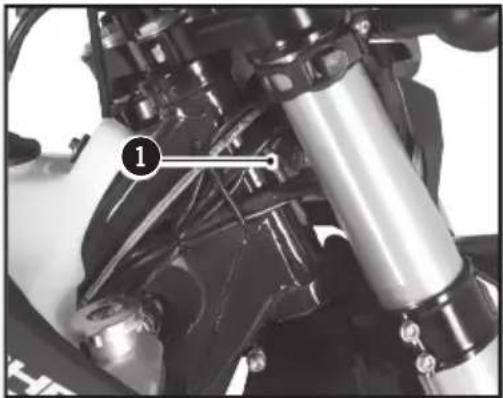

Número de série del vehiculo

El número de série delvehiclestareshagobado en elgado Derecho de la columna de direccion.

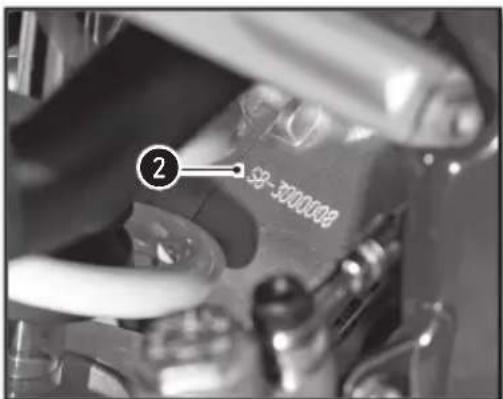

■ Tipo y número del motor

El número del motor está grabado en el bajo derecho del cárter

Mandos y 控roles

MANDOS DE MANO : PALANCA DE EMBRAGUE, DE FRENO DELANTERO, INTERRUPTORES

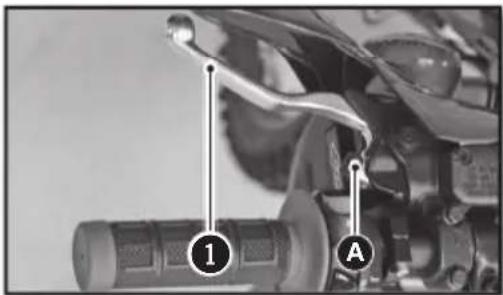

Palanca de embrague

La palanca de embrague ① está en elazo izquierdo del manillar y dispone de un tornillo de reclaje A

La palanca de freno delantero 2 está en el bajo derecho del manillar y dispone de un tornillo de reglaje B

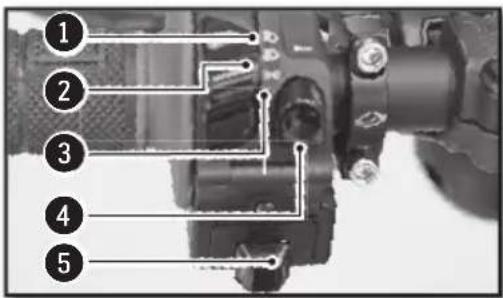

Conmutador izquierdo (250-300 SE)

Luz de carretera (Faro)
Luz de cruce (Código)
3 Luz de posicion (Piloto)
Bocina
5 Intermitentes

Dos posiciones posibles:
Posicion ON ① : todas las laces estar encendidas.
Posicion OFF ② : ninguna luz está encendida.

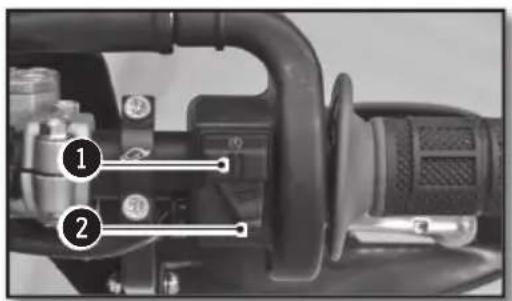

Conmutador derecho

Boton de arranque

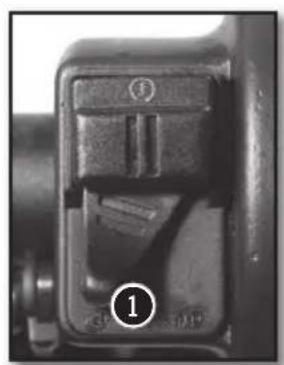

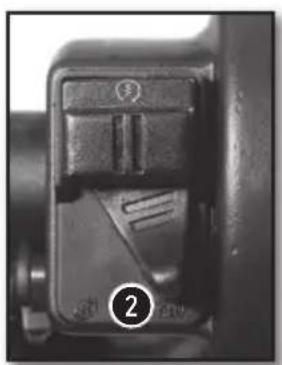

Selector de curva de encendido

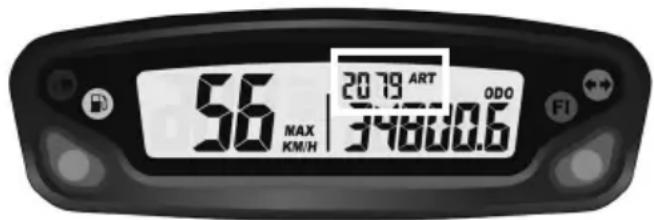

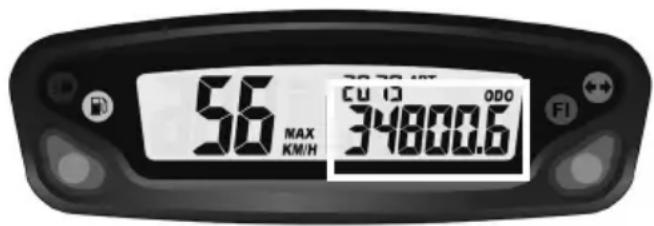

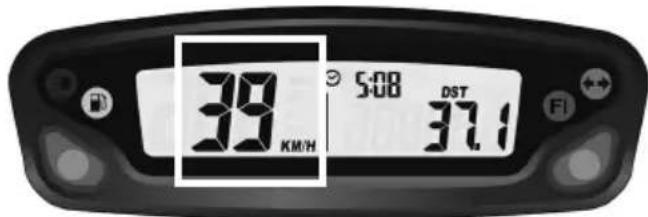

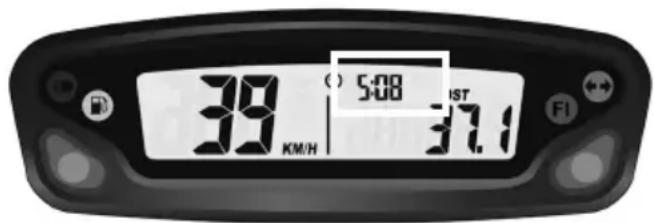

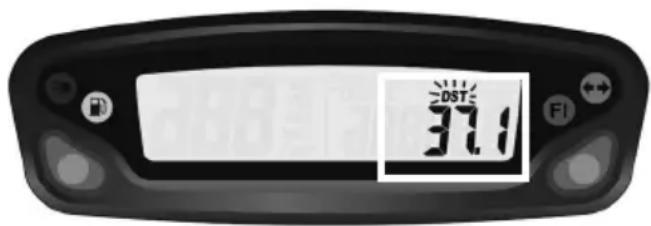

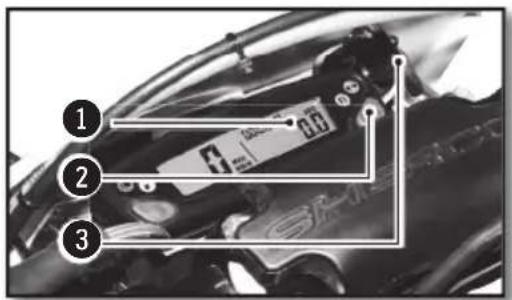

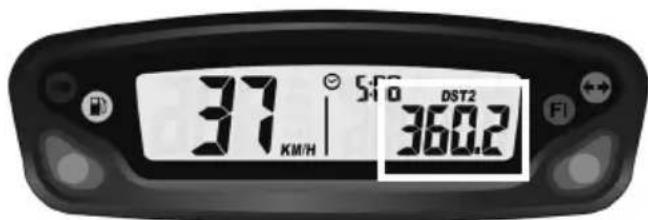

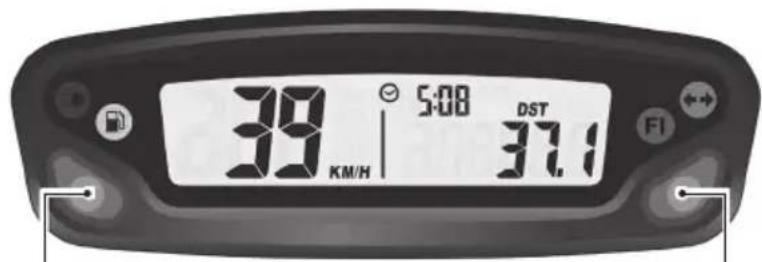

Tablero de a bordo (250-300 SE/R)

1 Tablero de a bordo
Botón de mando de las unidades del contador
3 Contacto de llave (250-300 SE)

■ Contacto de Ilave (250-300 SE)

Elcontacto delave tiene dos positions.
Posicion ①. El motor está cerrado y no可以选择 arrancarse.
Posión ②. El motor pueda arrancarse

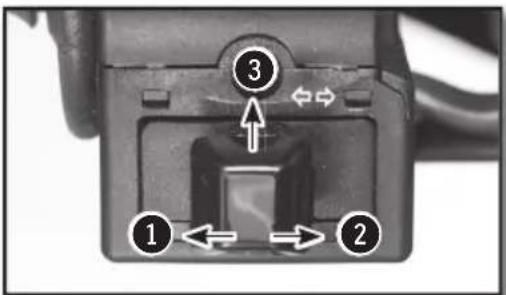

Botón de intermitentes (250-300 SE)

Intermitente izquierdo
Intermitente derecho
3 Apagado intermitentes G y D

Mandos y controlles (continuación)

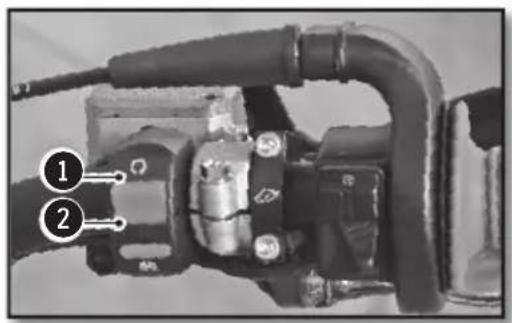

Interruptor motor On/Off (250-300 SE/R)

Dos领先地位 posibles :

Posión ON ①. El motor pueda arrancarse.

Posicion OFF ②. El motor está cerrado y no suece arrancarse.

Parada de emergencia del motor (250-300 SE/R)

Dos领先地位 posibles :

Botón suelo 1: en esta posición, la moto pueda arrancarse.

Botón presionado ① : la moto en marcha se para y la moto parada no pueda arrancarse.

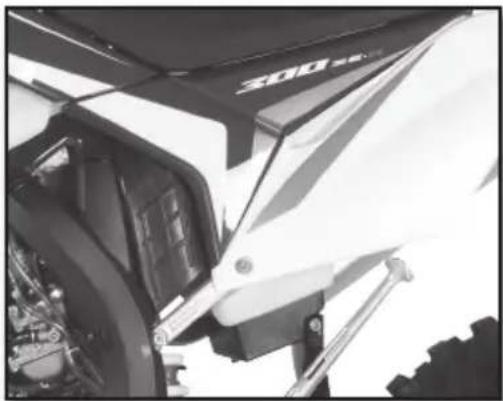

ATENCLON

• Después de utiliser la parada de emergencia, no olvideponer el interruptor On/Off en off.
• Riesgo de descarga de la bateria.
• En conditiones normales, utilise el interruptor On/Off para parar la moto

Selector de mapeado de inyeccion

Posión 1. Curva "soft"
Posión ②. Curva "hard"

MANDOS DE PIE : CAMBIO DE MARCHA, CABALLETE, FRENO TRASERO

Cambio de marchas

Esquema deaxones en el selector para停下 por las 6 velocidades

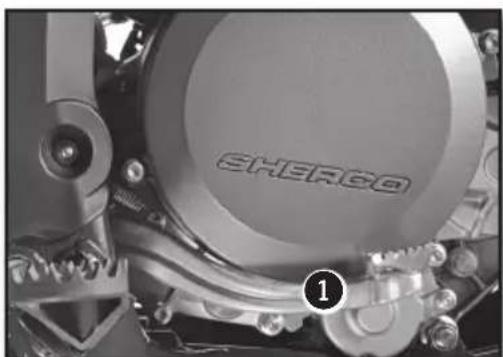

Freno de pie

Mando de Freno trasero

Caballete lateral

Subir la goma de seguridad ①, apoyar el pie sobre el caballete ymantenerlo desplegado hasta que soporte todo el peso de la moto.

ATENCLON

• El caballe dispone de un sistema de seguidad que lo pliega automatamente cuando la moto ya no está en vertical.
• El caballete está Concebido para soportar solo el peso de la moto.

Mandos y controlles (continuación)

TABLEERO DE A BORDO, CONTADOR

Presionar Botones 1 et 2:
Modo configuración

Boton 1:

Cambiar pantalla 1,2,3

Maintien Bouton 1:

Para evaporar el ingresso de agua, guardar una distancia minima de lavado de 20cm.

Botón 2:

Cambiar pantalla 1,2,3

Presionar Boton 2:

Pantalla 1: puesta a 0 DST

Pantalla 2: puesta a 0 DST2

Pantalla 3: puesta a 0 MAX/AVG

257

KM/H

257

Pantalla 1 : Velocidad, Hora, DST 1 Pantalla 2 : Velocidad, Hora, DST2

AVG MAX KM/H

Pantalla 3: Alterno velocidad AVG/MAX, Horas de funciona, ODO

Indicador de intermitente

Indicador de luz de carretera

Indicator FI (MIL): defecto planta de inye

Indicador deresherva de combustible

Botón modo

El vehiculo no debe estar bajo tension para Manipular el velocimetro

Botón izquierdo:

Permite cambiar de una pantalla a另一边.

Entrar en el modo DST y DTS2

Permite disminuir la distancia en modo DST

Botón Derecho:

Permite cambiar de una pantalla a另一边.

Permite poner a 0 DST/DST2, velocidad

MAX/AVG (botón presionado 3s)

Permite aumento la distancia en modo DST

Fig 1 Función SPD

Fig 2 Función MAX

Fig 3 Función AVG

Fig 4 Función DST

Fig 5 Función DST2

FunciON SPD velocidad instantanea (pantallas 1

y 2): muestra la velocidad actual del vehiculo.

La velocidad puede做不到 en km/h

(reglaje por defecto) o en mph. (p.155)

FunciON MAX velocidad maxima (ecran 3): muestra la velocidad maxima desdela ultima puesta a 0.

La velocidad puede做不到 en km/h

(reglaje por defecto) o en mph. (p.155)

Puesta a 0 Funcion MAX Boton derecho

presionado 3s 0 Puesta a O realizada

FunciOn AVG velocidad media (pantalla 3):

muestra la velocidad media desdela ultima puesta a 0.

La velocidad puede做不到 en km/h

(reglaje por defecto) o en mph. (p.155)

Puesta a 0 Funcion AVG Boton derecho

presionado 3s 0 Puesta a O realizada

Función DST diario kilométrico (pantalla 1):

amuya el kilometraje parcial recorro por el vehiculo desde la ultima puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph (p.155)

Puesta a 0 → Función DST → Botón derechos presionado 3s → 0.0 → Puesta a 0 realizada

FunciON DST2 diario kilométrico (pantalla 2):

muestra el kilometraje parcial recorrodo por el vehiculo desde la ultima puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph. (p.155)

Puesta a 0 → Función DST2 → Botón derechocho presionado 3s → 0.0 → Puesta a 0 realizada

Mandos y controlles (continuación)

Fig 6 Función ajuste distancia

Fig 7 Función ODO

Fig 8 Función ART

Fig 9 Función Hora

Fig 11 Función bateria bajo/incorrect bateria

Funciones DST y DST2 peuvent ser ajustadas por el usuario

Configuración DST (pantalla 1) → Botón izquierdo presionado 3s → el icono «DST» parpadea → Botón izquierdo para disminuir la distancia/Botón derecho para augmentar la distancia→ volviendo a la pantalla 1

Configuración DST2 (pantalla 2)→ Botón izquierdo presionado 3s →el icono «DST2» parpadea→Botón izquierdo para disminuir la distancia/Botón derecho para augmentar la distancia→ volviendo a la pantalla 2

Funcion ODO totalizador (pantalla 3):muestra el kilometraje total recorrodo por el vehiculo. La distancia total se muestra segun la unidad elegida en km/h (reglaje por defecto) o en m/h (p.155)

Esta informacion no pueda ponerse a 0. Alasar de 399.999km (oillas),elcontador se vuela aponer a 0.

FunciON ART horas de funciona (pantalla 3) amuestra las horas de funciona del vehiculo.

Esta informacion no pueda ponserse a 0.
Hasta 99h59min aumenta minuto por minuto
Despues de 99h59min y hasta 9.999h aumenta hora por hora
Alasar de 9.999 horas,elcontador se queda a este valor.

Funcion Hora (pantallas 1 y 2): muestra la hora

FunciOn bateria bajo/error bateria:

-> Cuando la tension de la bateria es débil (<2.4V), el indicator de bateria bajo aparece en la pantalla
-> Cuando la tension de la bateria escriticala, solamente aparece en la pantalla el indicator de bateria bajo parpadeando

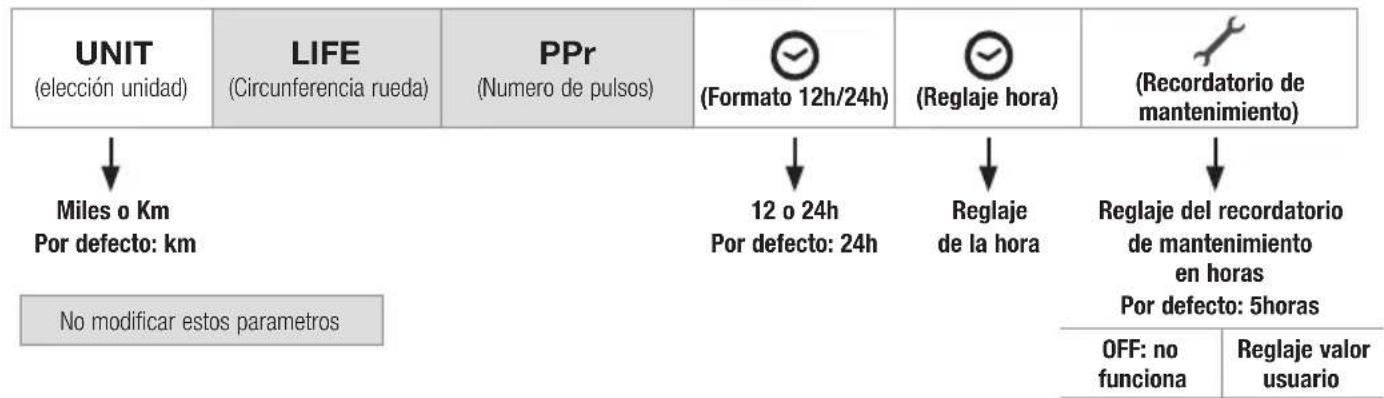

Modo configuración

Botones izquierdo y derechos presionados juntos 3s: activación del modo configuración
Botón izquierdo Botón derecho
Elección M/H y KM/H Elección formatting 24h y 12h
Disminuya hora del día Disminuya valor indicador de mantenimiento	Aumenta hora del día Aumenta valor indicador de mantenimiento

El cambio de parámetro se hace automatistically cada 5s

Funcion recordatorio mantenimiento: ppermite el reglaje de un recordatorio para las operaciones deulkamienimiento.

Cuando se alcance el número de horas programado se encenderá en la pantalla el icono de mantenimiento.

Para poder a 0 el recordatorio o visualizar el tiempo que queda:

Visualizacion del tiempo que queda (pantalla 3) Boton izquierdo presionado 3s aplicarece el valor Ningunaersion volviendo a la pantalla 3

Puesta a 0 recordatorio de mantenimiento (pantalla 3) Botón izquierdo presionado 3s Aparece el valor Botón derecho presionado 3s Puesta a 0 realizada (el recordatorio empieza al valor programado en modo configuración)

Nota:

Si el testigo de mantenimiento ya sale en la pantalla, el valor sera 0 Si el recordatorio no está activado, el valor sera OFF

Mandos y controlles (continuación)

APERTURA / CIERRE DEPOSITO DE COMBUSTIBLE

Combustible

Utilice únicamente gasolina super sin plomo con un indice de octanaje de al menos 95 mixto con aceite de 2 tiempos.

Tapon del deposito

Apertura : Girar el tapón hacía la izquierda. Cierre : Girar el tapón hacía la derecha.

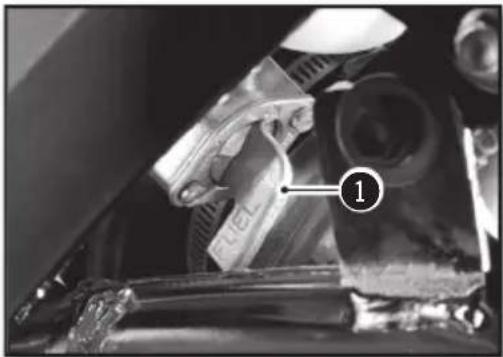

Grifo de gasolina

El grifo de la gasolina se incluena en el bajo derecho del deposito de combustible.

Con el mango giratori en el grifo de la gasolina pueda abrirse y cerrarse la alimentacion de combustible para el carburador.

OFF No puede fluar combustible del deposito de combustible al carburador.

ON Puede fluar combustible del deposito de combustible al carburador. El deposito de combustible se vacía hasta la reserva.

RES Puede fluir combustible del deposito de combustible al carburador. El deposito de combustible se vacía Completely.

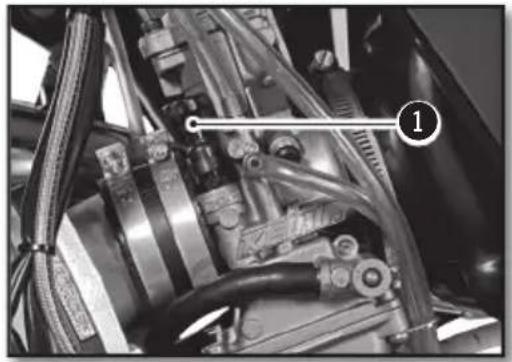

Palanca de arranque en frio

El botón de arranque en frío se encontrar en elazo izquierdo del carburador.

Función de arranque en frío activada → El botón de arranque en frío está extendido hasta el tope.

Función de arranque en frío desactivada → El botón de arranque en frío está oprimido hasta el tope.

ATTENTION

Cuando el motor está caliente, la funciona de arranque en fríoDebe estar desactivada.

■ Arranque del motor en frio

1. Poner la llave de contacto en posicion marcha.
2. Poner el selector de marchas en punto muerto.
3. Arranque en frío activada.
4. Arrancar el motor presionando en el botón de arranque, sin acelerar.
5. Dejar que se caliente el motor durante uno horas.
6. Arranque en frío desactivada.

■ Arranque del motor en caliente

Seguir las instrucciones anteriores sin el paso 3-5 y 6.

■ Cambio de marcha

• Las posiciones del selector de marchas se indican en la (p.151)

• Para encontrar el punto muerto, presionar el selector, cuando llegue a primera (se notará una resistencia) subir ligeramente el selector.

• Cerrar el gas al desembragar.

• Poner la marcha inferior.
• Abrir parcialmente el gas cuando se embraga.

Aparcamento

• Parar el motor y sacar la llave de contacto.

Familiarice se con todos los mandos y sus functions antes de utiliser el vehiculo.

Instrucciones de seguridad

• No conducza antes de haber consumido alcohol.
• Lleve un casco homologado cuando utilise el vehiculo.
• Mantener laquina en buen estado de marcha y realizar correctamente el mantenimiento aumenta su fiabilidad y su seguridad de uso.
• La gasolina es inflamable, llene el deposto de gasolina con el motor parado.
• Los gases de escape son tóxicos, nunca se debeponer el motor en marcha bajo de un local cerrado.
• Estacionar siempre el vehiculo sobre un sueo duro y plano, no aparque nunca el vehiculo en pendiente o sobre un sueo blando. Compruebe siempre el equilibrio del vehiculo.
• Antes de partir a la carretera compruebe siempre los siguientes+puntos:

Neumáticos: Desgaste y presión

Aceite motor : Nivel ( p.170-171)

Gasolina : Nivel + Ausencia de fugas

Cadena de transmisión: Flecha ( p.183)

Dirección: Que no hayabloqueo

Frenos : Funcionamento, holgura, ausencia de fugas del liquido, desgaste de las pastillas (p.192 à p.196)

Puño del gas: Holgura (p.163)

Equipamento eletrico: Funcionamento de la bocina y las luces (p.148 y p.150)

Apriete (tuercas, pernos...) : Comprobar que todos los componentes del vehiculo estén bien fjados (p.205)

Si durante estas comprobaciones se encuesta una anomía, consulte el capitulo Mantenimiento y reglajes de este manual o dirijase a un concesionario Sherco.

CONTROL DE NIVEL DE LÍQUIDO DE REFRIGERACION

Moto horizontal

ATENCLON

• El liquido caliente puede provocar heridas graves
• El liquido de refrigeracion es nocivo
• En caso de contacto con la piel o los ojos, o en caso de ingestion o de heridas occasionadas por el liquido caliente : CONSULTE A UN MEDICO
• Utilice guantes de proteccion
• No sustituya el liquido de refrigeracion por agua o anticongelante: ese podra dañar el motor.

• Realizar las operaciones de control y llenado del liquido de refrigeracion con el motor en frio.

• Colocar la moto en vertical sobre una superficie horizontal.

• Desenroscar el tapón 1.
• Rellenar hasta que el liquido salga sin aire.

Liquido

de refrigeración

Minerva Perma Universal

D 4 estaciones -25°C

Volver aponer el tornillo 2

Tornillo de purga

radiador

M6X8 8Nm

Llenar de liquido hasta arriba del radiador.

Volver aponer el tapón y probar que esté en posión correcta.

ATENCLON

Es importante respetar estas advertencias.

La falta de liquido o la presencia de aire bajo el radiador izquierdo puede causar daños graves al motor.

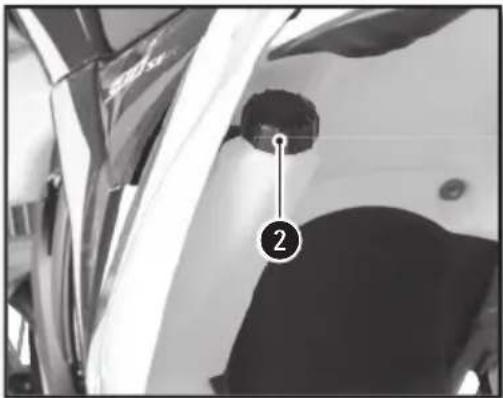

Comprobar el nivel de liquido en el deposito de expansión.

El liquido debeppingal nivelde la marca «LEVEL».

Si el nivel no es correcto, disenroscar el tapón 2.

Rellenar de liquido hasta lamarca «LEVEL».

Liquido

de refrigeración

Minerva Perma Universal

D 4 estaciones -25°C

Volver aponer el tapón ②.

VACIADO DEL LÍQUIDO DE REFRIGERACION

ATENCLON

Asegürese de que la moto esté bien vertical sobre un sueño horizontal.

• Colocar un recipiente bajo la moto
• Retirar el tapón y el tornillo
• Dejar que fluya el liquido

NOTA

Para proteger el medio ambiente, el liquido extraido debeLTEvarsea un centro de recogida.

Sistema de refrigeracion (continuacion)

LLENADO DEL LÍQUIDO DE REFRIGERACION

• Volver aponer el tornillo ② con una junta眼看
• Llenar por el orificio del tapón ① el liquido de refrigeracion nuevo.

Liquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Tornillo de purga radiador

M6X70 8Nm

• Continuar el Ilenado.
• Una vez el nivel学习成绩 a : (Aprox. 1,1 liters)
• Volver aponer la moto sobre el caballete lateral ycontinuar las operaciones de control de nivel (p.160)

Reglaje motor

CONTROLAR LA HOLGURA DEL CABLE DEL ACELERADOR

Holgura del cable de gas

Manillar en posicion derecha,comprobar que el juego del puno sea correcto.

Holgura del cable del accelerator

2....4mm

Si la holgura no es correcta, reglar la holgura del cable del accelerador. (p.163)

Arrancar la moto yURTARla funcionar al ralenti. Girar el manillar ycomprobar que el ralenti sea constante.Si el regimen cambia,reglar la holgura del cable del acelerador. (p.163)

Reglar la holgura del cable de gas

Reglar la tension del cable de gas al nivel del puno con lapelladell tensor 1.

Si no es suficiente, reglar el tensor directamente en el cuerpo de la inyeccion.

Reglaje motor (continuación)

AJUSTE LA TENSION DEL CABLE DE VALVULAS

• Cerciorarse de que los cables tensores estén Completely distendidos.

• Posicionar el cable superior sobre la polea del cilindro y en la funda de freno.

Para el cable inferior, colocar solamente el cable en la polea, sin tensión.

Poner el contacto de la moto en ON.
Esperar que finalice la initializacion del motor
eléctrico de valvulas y su apagado.
Poner el contacto de la moto en OFF.

• Comenzar la tension del cable tensor superior desenroscando la tuerca de 8...

..para Obtener el valor de 10.2mm + - 0.2 como muestra a continuacion.

Posión de polea, valvulas cerradas 100%.

Se peut utiliser una flave 10 para controlar.

• Apriete la contratuerca de 10.

AJUSTE DEL RALENTI

• Comenzar la tensión del cable tensor inferior desenroscando la tuerca de 8 hastaikhail tope en la funda de freno.

ATENCION : Tensar hasta que el juego del cable sea nulo tirando (CON FUERZA) la funda hacía la parte trasera de la moto. Detener la tension en ese momento.

• Enroscar la tuerca de 8 en 1 vuelta completa (= 1mm)

• El juego del cable tensor entre el engarce defundayel fondo del fundadel cilindrodebe serde 0.5mm minimo,1mm maximo tirando (CONFUERZA)sobre el cable hacer la parte trasera de la moto.Si el juego no es correcto,corregirenroscando o desenosscando la tuerca de 8.

• Apretar la contratuerca de 10.
• Engrasar (con grasa en aerosol) los topes de cables sobre la polea, la ranura de la polea y la placá de acero con el fin de evaporar su oxidación.
• Poner en su situ lo protectora de goma de la polea, la cubierta plástico de protección y atornillar todo. Finalmente,poner en su situ las protectoras de goma de los 2 tensores.

Reglaje motor (continuación)

AJUSTE DEL RALENTI

• El tornillo de ajuste ① es para ajustar el régimen de ralenti.
• El tornillo de regulación del ralenti ② es para ajustar la mezcla al ralenti.

Arrancar la moto y hacerla partir de temperatura.

Reglar el ralentí girando el tomllo 1.

2200 +/- 100 rpm

Apretar el tornillo de regulacion del ralent 2 hasta el tope, y girarlo para colocarlo de 1.5 vueltas.

Régimen de ralentí 2200 +/- 100 rpm
Tornillo de regulación del ralentí	1V 1/2

REGLAJE DEL CARBURADOR

Apertura campana e influencias :

La composicion de la mezcla (aire-gasolina) es func tion de la aperture de la campana :

Rango de ralenté A:

De 0 à 1/8 de aperture de la campana este rango está regulado por el tornillo de ralentí 1 y del tornillo de regulación del aire de ralentí 2.

Rango de transmisión B:

De 18 à 14 de aperture de la campana, esterango está regulado por el chiclé de ralentí y porla forma de la campana.

De 14 à 34 de aperture de la campana, esterango está regulado por la agua del chiclé (formayposicion).En el rango inferior,el ajuste delralentí y en el rango superior, el chiclé principalson determinantes para regular el motor.

• Carga plena D:

De 34 a aperture completa, este rango está regulado por el chicle principal y de la agua del chicle.

Reglaje motor

Chiclé de ralently tornillo piloto :

Para controlar el rango de ralenti A y la transicion B, pueda hacer con el chile de ralenti (su時間 está grabado en el mismo chilé y el tornillo piloto 2).

Ajustar el tornillo piloto sirve para enriquecer la mezcla.

Proceder con 1/8 de vuelta, si sale del rango de 1T à 2.5 T, modifier el tameno de su chiclé de ralentí.

Aguja :

La agua posee 5 posiciones de ajuste, 1 a 5 POBRE a RICO.

La referencia de la agua está grabada en la misma. En la tabla de ajuste, la posicion del clip está definida a partir de la posicion más alta.

Chiclé principal :

El chile principal está situado en el punto ①. Su時間 está grabado en el本身就是.

I TABLA DE AJUSTE CARBURACION SE-R 250 :

NIVEL DEL MAR	TEMPERATURA -20°C		-7°C	-6°C	5°C	15°C	16°C	24°C	36°C	49°C
3 000 m to 2 301 m	Ajuste tornillo aire Chiclé ralenti Aguja Posición aguja Chiclé principal	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165	2T 40 N8RW 2 165	2T1/2 40 N8RW 2 162
2 300 m to 1 501 m	Ajuste tornillo aire Chiclé ralenti Aguja Posición aguja Chiclé principal	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165	2T1/2 40 N8RW 2 162
1 500 m to 751 m	Ajuste tornillo aire Chiclé ralenti Aguja Posición aguja Chiclé principal	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165
750 m to 301 m	Ajuste tornillo aire Chiclé ralenti Aguja Posición aguja Chiclé principal	1T 45 N8RG 5 178	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168
300 m to 0 m	Ajuste tornillo aire Chiclé ralenti Aguja Posición aguja Chiclé principal	1/2T 45 N8RF 5 180	1T 45 N8RG 5 178	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170

TABLE DE AJUSTE CARBURACION SE-R 300 :

NIVEL DEL MAR	TEMPERATURA -20°C		-7°C	-6°C	5°C	15°C	16°C	24°C	36°C	37°C
	Chiclé ralenti Aguja Posición aguja Chiclé principal	Ajuste tornillo aire	1T1/2	1T1/2	2T	2T1/2	3T
		Chiclé ralenti Aguja Posición aguja Chiclé principal	40 N8RG 3 165	40 N8RG 2 165	40 N8RH 2 162	40 N8RH 2 160	40 N8RH 2 158
300 m to 2 301 m
2 300 m to 1 501 m	Ajuste tornillo aire	1T	1T1/2	1T1/2	1T1/2	2T	2T1/2	3T
	Chiclé ralenti Aguja Posición aguja Chiclé principal	40 N8RF 3 168	40 N8RG 3 165	40 N8RG 2 165	40 N8RH 2 162	40 N8RH 2 160	40 N8RH 2 158
1 500 m to 751 m	Ajuste tornillo aire	1T	1T	1T1/2	1T1/2	1T1/2	2T
	Chiclé ralenti Aguja Posición aguja Chiclé principal	40 N8RF 3 170	40 N8RF 3 168	40 N8RG 3 165	40 N8RG 2 165	40 N8RH 2 162	40 N8RH 2 160
750 m to 301 m	Ajuste tornillo aire	1T	1T	1T	1T1/2	1T1/2	2T
	Chiclé ralenti Aguja Posición aguja Chiclé principal	42 N8RF 4 172	40 N8RF 3 170	40 N8RF 3 168	40 N8RG 3 165	40 N8RG 2 165	40 N8RH 2 162
300 m to 0 m	Ajuste tornillo aire	1T	1T	1T	1T	1T1/2	1T1/2
	Chiclé ralenti Aguja Posición aguja Chiclé principal	42 N8RF 4 175	42 N8RF 4 172	40 N8RF 3 170	40 N8RF 3 168	40 N8RG 3 165	40 N8RG 2 165

Mantenimiento motor

CONTROL DE NIVEL DE ACEITE CAMBIO

VACIADO ACEITE CAMBIO

• Asegürese de que la moto esta sobre sus 2 ruedas, vertical y sobre suelo horizontal.
• Comprobar el nivel del aceite motor retirar el tornillo 1, debe salir de aceite del cambio por el orifico.

Si es Neededo,ajustar el nivel.
- Abrir el tapón de llenado del aceite cambio ② del carter de embrague.

Rellanar de aceite de cambio.

Aceite motor SAE 10W40

ATTENTION

• Un nivel de aceite erroneo pueda fazer el motor.

• No utilise la moto si el nivel está por problemas del minimo.

• Quitar el protector motor (p.185)
  -Realizar el vaciado del aceite motor caliente.

ATTENTION

Utilice guantes de proteccion.

• Colocar la moto en vertical sobre sueño horizontal.

• Colocar un recipiente bajo la moto para recuperar el aceite uso.

• Aflojar el tapón de vaciado ①

• Aflojar el tapón de vaciado 2
• Dejar fluir el aceite
• Limpiar los tapones y 2 con un desengrasante.

Mantenimiento motor (continuación)

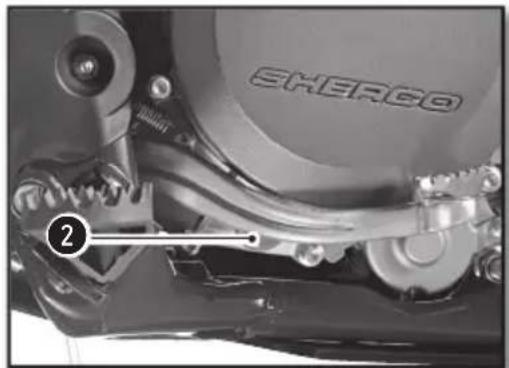

LLENADO ACEITE CAMBIO

• Montar el tapón ① and ② con una junta眼看.

Tapón 1 2

M16 15Nm

Desenroscar el tapón de llenado de aceite motor 2. (p.170)
- Rellenar de aceite motor.

Aceite motor 0,8I SAE 10W40

• Volver a colocar el protector del motor.

1 ATTENTION

Para proteger el medio ambiente, los aceites usados deben depositarse en un centro de recogida y no tirarlos por la alcantarilla o en la naturaleza.

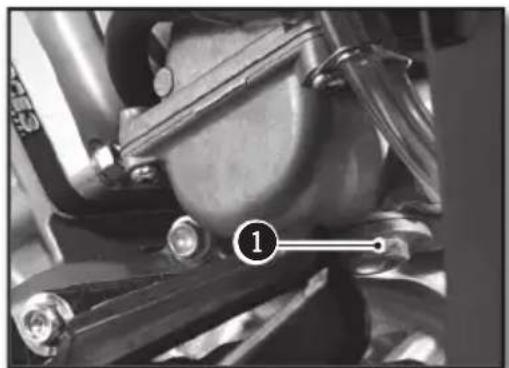

Vaciar la-camera del fl otador del carburador

• Girar el mango en el grifo de la gasolina a la posicion OFF
• Colocar un paño debajo del carburador para recoger el combustible que pueda salir.
• -Quitar el tapón roscado 1
• Vaciar completeness el combustible.
• Montar el tapón roscado y apretarlo.

Reglaje parte ciclo

POSICION DEL MANILLAR

Las patas de la horquillaemean dos orificios separados por una distancia A.

Distancia entre los orificios A

13mm

Los puentes de manillar estánderados por una distancia B

Descentrado de los puentes B

4mm

La moto seenta de fabrica con el manillar en posicion retrasada.

Retirar los cuatro tornillos ① Retirar las bridas de manillar y retirar el manillar.

Retirar lo dos tornillos ② . Retirar los puentes y colocarlos en la posicion deseada.

Tornillo de fijación de puentes

M10x35

40Nm

Loctite 243TM

Volver a montar el manillar y las bridas. Poner los cinco tornillos en su situó y disfrancharse uniformamente.

Tornillo de fijación bridas de manillar

M8x25 24Nm

El manillar también puede orientarse según los puentes.

REGLAJE DE LOS TOPES DE DIRECCION

El ángulo de giro pueda modifierse realizando los tornillos de reclajate situados en los bordes inferiores de la columna de direccion.

Aflojar la tuerca y preparar el tornillo hasta Obtener el ángulo de giro deseado.

Apretar la tuerca y realizar la misma operation en el otro lado.

Tuerca de bloqueo ángulo de giro

M8 20Nm

REGLAJE DE BASE DE LA PARTE CICLO EN FUNCION DEL PILOTOTO

Peso estándar del piloto (con equipoimiento)

75 à 85kg

Si el peso del piloto no se corresponde con las normas, compensar modificando la rigidez de los muelles (horquilla y amortiguidor)..

REGLAJE DE LA COMPRESION DE LA HORQUILLA

Los tornillos ② determinan el comportamiento de la horquilla cuando se comprime. Al girarlos hacía lackeaurrenta el freno hidrúlico (y viceversa).

Retirar las tapas ① del extremo inferior de los brazos de la horquilla.

Girar hacía la derecha el tornillo.

Girar hacía la derecha el tornillo ② hasta el final y después volver進一步 el número de clicks indicado.

Reglaje de compresión Sachs série Or USD Ø48mm	12 clicks
Reglaje de compresión WP suspisión USD Ø48mm	Confort	20 clics
	Estándar	13 clics
	Sport	8 clics

Volver aponer las tapas en su situ.

Reglaje parte ciclo (continuación)

REGLAJE DE LA DESCOMPRESION DE LA HORQUILLA

Los tornillos de reglaje ① determinan el comportamento de la horquilla cuando se extiende. Girar los tornillos hacía la derecha,aumenta el freno hidráulico (y viceversa).

Los tornillos de reglaje 1 se encontrar en el extremo superior de los brazos de la horquilla.

Girar hacía la derecha el tornillo ① hasta el final y después volver進一步 el número de clicks indicado.

Reglaje de la distensión Sachs série Or USD Ø48mm	12 clicks
Reglaje de la distensión WP suspension USD Ø48mm	Confort	18 clics
	Estándar	13 clics
	Sport	10 clics

REGLAJE DE LA PRECARGA DEL MUELLE DE LA HORQUILLA

La tuerca de reglaje permete el reglaje de la precarga del muelle. Girar la tuerca hacía la derechaurrenta la precarga (y viceversa).

Girar la tuerca hacía la derecha hasta el tope, con una llave plana, después apltar el número de vueltas indicado.

Precarga del muelle WP suspensaon USD Ø48mm	Confort 4 vueltas
	Estándar 6 vueltas
	Sport 8 vueltas

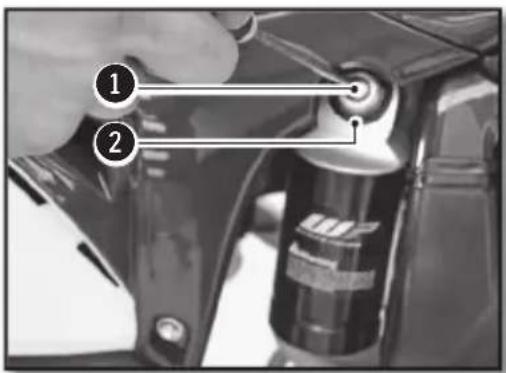

REGLAJE DE LA COMPRESION A BAJA VELOCIDAD DEL AMORTIGUADOR

El tornillo de reclaje ① determina el comportamento del amortiguedor en compressiones lentas (sensibilidad). Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornillo ①, con un destornillador hasta el tope, cuando volver進一步es el número de clicks indicado.

No aflojar la tuerca 2.

Reglaje de compresión lenta	Confort 20	clicks
	Estándar 15 clicks
	Sport 12 clicks

REGLAJE DE LA COMPRESION ALTA VELOCIDAD DEL AMORTIGUADOR

El tornillo de reglaje ① determina el comportamento del amortiguidor en compressiones rapiidas (impactos grandes).

Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornill ①, con una llave de tubo, hasta el tope, cuando volvería hacer atras el número de clicks indicado.

Reglaje de compresión=rápida	Confort 2,5	tours
	Estándar 2	tours
	Sport 1,5	tours

Reglaje parte ciclo (continuación)

REGLAJE DE LA DESCOMPRESION DEL AMORTIGUADOR

El tornillo de reclaje ① determina el comportamiento del amortiguidor en distension. Girar el tornillo hacía lackea augmentede freno hidrúlico (y viceversa).

Girar hacía la derecha el tornillo ① hasta el tope y después volver hacía aftas el número de clicks indicado.

Reglaje de distension	Confort 15 clicks
	Estándar 13 clicks
	Sport 11 clicks

CONTROL DEL HUNDIMIENTO EN VACIO DEL AMORTIGUADOR

La moto sobre tripode

Medir elazo R1 entre un punto fjo del chasis y el eje de las ruedas.

La moto sobre sus ruedas

Medir elazo R2 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento estatico es la diferencia R1-R2.

Hundimiento estático 30mm

Si el hundimiento estálico no es correcto, reglar la precarga del amortiguador (p.177)

CONTROL DEL HUNDIMIENTO EN CARGA DEL AMORTIGUADOR

El piloto sobre la moto

Medir elazo R3 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento en carga es la diferencia R1-R3.

Hundimiento en energia 95mm à 105mm

Si el hundimiento enarga no es correcto, cambiar el muelle. (p.177)

MODIFICACION DE LA PRECARGA DEL AMORTIGUADOR

Desmontar el amortiguador y limpiarlo (p.186).
Aflojar la abrazadora ①.

Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacio medido

Indicaciones	Aflojar una vuelta	Augenta en 3mm el valor del hundimien-to en vacío
	Apretar una vuelta	Reduce en 3mm el valor del hundimien-to en vacío

Volver a bloquear la abrazadora 1

(par de apriete: 5 Nm).

Volver a montar el amortiguador (p.187)

Controlar el hundimiento en vacio (p.176)

CAMBIAR EL MUELLE DEL AMORTIGUADOR

Desmontar el amortiguador y limpiarlo. (p.186)

Elegir e instalar un muelle en referencia de su peso.

Rigidez del muelle

Peso del piloto (con equipamento) : 65-75kg 48N/mm

Peso del piloto (con equipamento) : 75-85kg 51N/mm

Peso del piloto (con equipamento) : 85-95kg 54N/mm

Volver a montar el amortiguidor.

Controlar el hundimiento en cargo (p.176)

Reglar la distensión (p.176)

Mantenimiento parte:ciclo

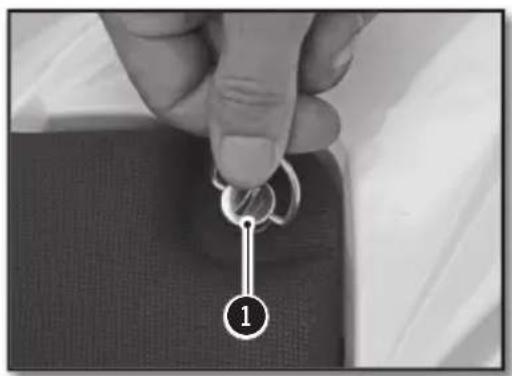

DESMONTAJE DEL SILLIN

Desbloquear un cuarto de vuelta a la izquierda el tornillo Dzeus del sillin.

Desmontar el sillín tirando de él hacía和其他srespecto a la moto.

MONTAJE DEL SILLIN

Volver a montar el sillín hacía delante asegurándose de que quede ① enganchado en la plata-forma ② del deposito. Las muescas ③ del sillín debenasar por bajo de las lengüetas delbastidor secundario ④ previstas paraarlo.

Bloquear el tornillo Dzeus un cuarto de vuelta hacía la derecha.

EXTRACCION DEL FILTRO DE AIRE

El filtro de aire es un elemento vital para el buena funciona el motor. Su mantenimiento es, por tanto, primordial.

Un filtró de aire sucio disminuye el rendimiento de la moto,;aumenta el consumo de gasolina y, en el peor de los casos, las impurezas你能EAR al motor y provocar un desgaste prematuro Desmontar el sillin.

Desmontar el sillin (p.172)

Aflojar el tornillo moleteado 1.

Sacar el filtro con su soporte de plastico 2.

Separar el filtro de su soporte de plástico.

LIMPieZA DEL FILTRO

Limpiar la espuma del filtro de aire con un limpiador liquido especial ydeojarla secar.

INFO

No limpie el filtro de aire con disolventes o gasolina.

Limpiador filtró de aire Minerva nettoyant filtré

INFO

No estrujar el filtro ni retorcerlo. Solo debe apretarse. Impregnar el filtro de aire con aceite de filtro

Aceite para filtro Minerva Protect Air

Si es Neededo, limpiar el interior de la caja de aire con un trapo.

MONTAJE DEL FILTRO

Volver a colocar el elemento filtrante en su soporte. Asegurar de que quede bien enganchado en las cuales lengüetas 1.

Aplicar una película de grasa en la cara delantera del filtro.

Volver a instalar el filtro con su soporte teniendo cuidado de que quede bien centrado.

Volver a montar el tornillo moleteado 2.

Comprobar que el filtro de aire está bien colocado.

Volver a montar el sillín (p.178)

Mantenimiento parte ciclo (continuación)

DESMONTAJE DEL DEPOSITO DE GASOLINA

Desmontar el sillin (p.178)

Aflojar los tornillos 1 del deposito.

Retirar el tubo de ventilacion 2 de la Te superior de la horquilla.

Retirar el cableado de la gasolina aparecido el conector y después tirando del cableado.

ATENCLON

Atencion, existe riesgo de que salpique gasolina, no poder el rostro en la trayectoria de salute de la gasolina de la bomba.

Evitar que entrada impurezas en el cableado de la gasolina. Eso pourraitCausear el gripej del inyector.

Aflojar los tornillos 6 de las rejillas derecha e izquierda.

Separar lateralmente las dos rejillas de los radiadores y retirar el deposito hacía arriba haciando salir el cableado/conexión electrica por los huecos del deposito.

MONTAJE DEL DEPOSITO DE GASOLINA

Asegurar de que el cable del gas ① y el cableado del embrague ② estar bien colocados.

Pasar el cableado/conexión electrica por los huecos del deposito.

Instalar el deposito quitando las rejillas del radiador y probar que ningún cable quede pinzado.

Comprobar el ajuste de las placas laterales con las rejillas de deposito.

Montar los tornillos ④ del deposito con su anilla de goma.

Montar los tornillos de las rejillas de radiador

Chassis screws M6 10Nm

Instalar los tubos de ventilacion en el orificio de la terma superior.

Volver a montar el sillín (p.178)

PURGA DE LOS BRAZOS DE LA HORQUILLA

Después de algunos tiempo de funciona bajo el aire se acumula bajo presión en la horquilla.

Cada 5 a 10 horas de uso (según la intensidad) se debe realizar la purga.

En frío, con la horquilla Completely distendeda, retiring y después volver a apltar los tornillos

en cada tapa de la horquilla.

Mantenimiento parte ciclo (continuación)

LIMPIEZA DE LOS GUARDAPOLVOS DE LA HORQUILLA

Moto sobre tripode.

Desmontar la rueda delantera (p.188)

Desmontar las protecciones de la horquilla.

Deslizar los guardapolvos hacía abajo.

Limpiar y lubricar los guardapolvos y los tubos de la horquilla.

Lubricante universal Minerva F4

Volver a montar los guardapolvos y limpiar el aceite superfluo.

Volver a montar las protecciones de la horquilla

Volver a montar la rueda delantera (p.188)

Bajar la moto del tripode.

CONTROL DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Ejercer presión de delante hacía atrás en los brazos de la horquilla.

No se debe noting ningún juego en los cojinetes de la direccion.

Hacer girar el manillar de derecha a izquierda.

No se debe notaracular resistencia en los cojines de direccion.

En caso de juego y/o de resistencia, reglar la hol-gura de los cojinetes y/o cambiarlos.

Reglar la holgura de los cojinetes (p.183)

Retirar la moto del tripode.

REGLAJE DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Aflojar los tornillos 1 y 2

Aflojar la tuerca y volverla a apretar

Tuerca de direccion | M20 30Nm

Apretar los tornillos 1

VTornillo de te superior de la horquilla SACHS

M8x35 1

2Nm

Tornado de te superior WP

M8x35

17Nm

Apretar el tomillo 2

Tornillo de te superior

M8x30

17Nm

Loctite® 243™

Controlar el juego de los cojinetes de direccion (p.182)

Retirar la moto del tripode.

NOTA

Los cojinetes deben engrasarse al menos una vez al ano.

LIMPIEZA DE LA CADENA

Limpiar regularmente la casaurrentaconsiderablemente su duracion.

Limpiar la cadena y aplicar lubricante para cadena

Limpiador paraceda Minerva

Empujar laadena hacía arriba y medir la tension de laadena según se indica en el esquema.

Tensión deadena 50mm...53mm

Si la tension de la capena no es correcta, consultar el ajuste de la capena. (p.184)

En caso contrario, retiring la moto del tripode.

Mantenimiento parte ciclo (continuación)

AJUSTE DE LA TENSION DE CADENA

REGLAJE EMBRAGUE

ATENCLON

Una mala tension de la性强e可以使 provocar desgastes mecánicos.

Aflojar las tuercas 1

Aflojar o preparar los tornillos 2

Tensión deadena 50mm...53mm

Controlar la simetría de los dos lados con la。
ayuda de las MARCAS

Apretar los tornillos 5

Apretar la tuerca 6

Tuerca eje trasero M24 100Nm

Retirar la moto del tripode.

NOTA

La pieza deslizante ⑦ esta preparada para adaptarse a cadenas más largas girándola 180^ .

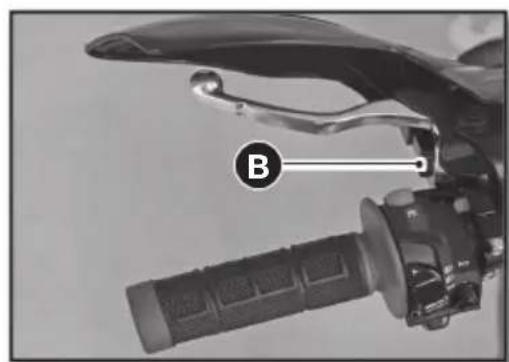

La posición de la palanca puede modificarse en función de la fisonomía del piloto.

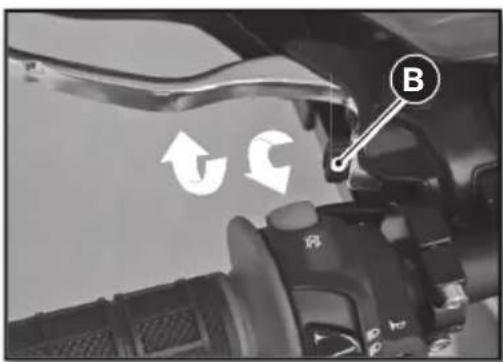

• Girar la rueda B hacla derecha para acercar la palanca.

• Girar la rueda hacía la izquierda para alejar la palanca.

Distancia A ≥3mm

CONTROL NIVEL DE LIQUIDO EMBRAGUE

ATENCIón

• El liquido hidráulico es muy corrosivo Puede ser peligioso para la piel
• Leer atentamente las recomendaciones del embalaje

Colocar el cilindro maestro en horizontal.

• Sacar los dos tornillos 1, la cubierta 2 y la membrana 3
• Controlar el nivel de liquido y rellenarlo si esnecessary.

Nivel de liquido de freno bajo el borde de la boca..

4mm

Minerva liquido de freno DOT 4

• Volver a colocar la cubierta con la membrana y los dos tornillos..

DESMONTAJE DEL PROTECTOR MOTOR

Sacar los tornillos y sacar el protector motor.

Mantenimiento parte ciclo (continuación)

DESMONTAJE DEL AMORTIGUADOR

Moto sobre tripode.

Desmontar la placalateralderecha

Desmontar el escape (p.166)

Retirar los tornillos ① y ② . Retirar el silenciador del escape y el intermedio.

ATENCLON

No desmontar el silenciador antes de haber hecho funcional para moto. Hay riesgo de quemaduras importantes.

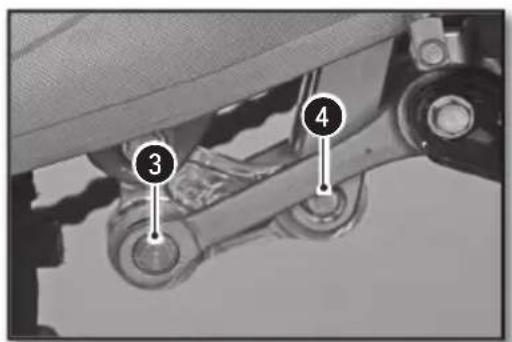

Desmontar el eje 3.

Quitar el tornillo 4.

Quitar el tornillo superior del amortiguidor.

Retirar el amortiguidor por arriba.

MONTAJE DEL AMORTIGUADOR

Colocar el amortiguador por arriba.

Poner el tornillo superior del amortiguidor y apretar.

Tornillo superior del amortiguidor

M10 40Nm Lochtite 2701

Colocar la bieleta delta delta y la bieleta H.

Poner el tornillo y apretar.

Tornillo inferior del amortigua-dor

M10 40Nm Lochtite®2701

Poner el tornillo ② y apretar.

Eje de bieleta M12 40Nm

Volver a montar el escape los muelles y los "silent bloc".

Volver a montar el silenciador detrás y apltar los tornillos 3 con las tuercas nylstop.

Vis châssis M6 10Nm

Volver a montar la placalateral derecha. Retirar la moto del tripode.

Ruedas, neumáticos

DESMONTAJE DE LA RUEDA DELANTERA

Moto sobre tripode.

Aflojar los dos tornillos y la tuerca

Aflojar los dos tornillos 3

Extraer el eje por el bajo derecho.

Sacar la rueda de la horquilla.

ATENCLON

No acontecer la palanca de freno delantero cuando la ruea delantera se haya retirado.

MONTAJE DE LA RUEDE DELANTERA

Comprobar que los discos de freno no estén suscrios de aceite o de grasa. En ese caso, limpiar los discos con el limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante frenos

Instalar el separator 1 en elazo izquierdo del cubo de rueda.

Instalar la rueda delantera en la horquilla y montar el eje, que se habra engraso previamente..

Apretar los tornillos ②

Tornillo de pie de la horquilla

M8 12

Nm

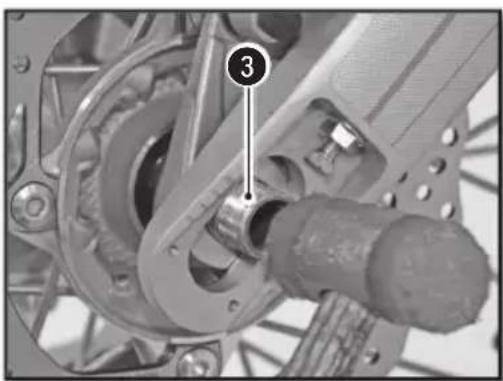

Poner la tuerca 3 en su situ y apretar

Tuerca de eje de rueda delantera

M20 25Nm

Apretar los tornillos delgado Derecho de la moto

Tornillo de pie de la horquilla

M8 12Nm

Accionar varias vezes la palanca de frenodelantero hasta que las pastillas toquen el disco.

Retirar la moto del tripode y Hundir la horquilla varias vezes.

DESMONTAJE DE LA RUEDA TRASERA

Instalar la moto sobre un tripode.

• Aflojar la tuerca y extraer la pieza deslizante 2
• Tapar el eje 3 con una cubierta nylon
• Sacar el eje
• Mover la rueda lo más hacía delante posible
• Extraer laceda y la rueda.

ATENCLON

No acontecer el pedal de freno trasero cuando se haya retirado la ruea trasera.

MONTAJE DE LA RUEDA TRASERA

Comprobar que los discos de freno no estésucio de aceite o de grasa. En ese caso, limpiarlosdiscos con un limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Comprobar que los dosSeparatedores ① y ② de ruedas estén bien colocados.

Ruedas, neumáticos (continuación)

Instalar la rueda en los brazos e introducir el eje de la rueda previamente engrasado.

Montar la cadena.

Colocar los tensores de cada ① e instalar la tuerca ② pero sin apretar.

Controlar la tension de cadena (p.183)

Apretar la tuerca 2

Tuerca de eje rueda trasera | M24 100Nm

Accionar varias vezes el pedal de freno trasero hacía delante hasta que las pastillas toquen el disco.

Retirar la moto del tripode.

CONTROL DE LA PRESION DE LOS NEUMÁTICOS

Comprobar regularamente la presión de los neuáticos con un manómetro de precision.

• Sacar el tapón de la valvula.
• Comprobar la presión del aire cuando el neumático está frío.

Presión del aire del neumático para uso todo terreno

Delante 0,9bar
Detrás 0,9bar

Si la presión no se correponde con la tabla de Debate :

• Correqir la presión
• Volver aponer el tapón de la valvula.

• Comprobar regularamente la profundidad de la banda de rodadura.

Profundidad banda de rodadura ≥ 3mm

Si la profundidad es inferior al valor indicado :

• Cambiar el neumático.

Comprobar que no haya golpes, piedras, clavos, objetos puntiagudos o deformaciones en el neumático.

Si el neumático está dañado :

• Cambiar el neumático

COMPROBACION DE LA TENSION DE LOS RADIOS

No olvidar el control y la tension de los radios.

ATENCLON

Una buena tension asegura realizada y seguridad de conducccion.

• Realizar una verificacion antes y.afteres de cada uso de la moto, especially si esnea o en caso de cambiar los radios.
• Con un destornillador, golpear ligeramente cada radio, el sonido debe ser claro.
• Si el sonido es sordo, hacer que se comprueben los radios en un concesionario Sherco

Frenos

COMPROBACION DEL RECORRIDO DEL FRENO DELANTERO DE MANO

Tirar de la palanca hacía el manillar y comprobar el recorrodo A

Recorrodo de la palanca de freno delantero

≥3mm

Si el recorro no se corresponde con estas indicaciones, seguir las instrucciones indicadas a continuación :

REGLAJE DEL RECORRIDO DE LA PALANCA DE FRENO DELANTERO

Reglar el recorido con laapia del tomillo de reglaje 1

• Girar hacía la derecha para alejar la palanca
• Girar hacla izquierda para acercar la palanca.

CONTROL DE NIVEL DE LIQUIDO FRENO DELANTERO

Poner la boquilla en posicion horizontal.

Comprobar el nivel del liquido mediante el indicator.

Asegurarse de que el nivel (entre las dos flechas) está más cerca de la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido segun las instrucciones siguentes.

RELLENADO DE LÍQUIDO DE FRENO DELANTERO

ATENCIón

• El liquido hidráulico es muy corrosivo
• Puede ser peligioso para la pier

• Leer atentamente las recomendaciones del embalaje

• Aflojar los dos tornillos 1.

Levantar la cubierta 2 con su membrana 3

Rellenar la boquilla con el liquido de freno hasta la hora.
marca A.

Nivel de liquido de freno por debajo del reborde de la boquilla.	5mm
Minerva liquido de freno DOT 4

• Volver a montar la membrana, la cubierta y los dos tornillos.

REGLAJE DE LA POSICION DEL PEDAL DE FRENO TRASERO

La posicion del pedal de freno se regla del seguido mode : desbloquear la contratuerca 1 afterwards aplarar o aflojar el tornillo 2 para encontrar la posicion deseada. Apretar la tuerca una vez el pedal este regrado.

Tuerca de tope de pedal de freno.

Comprobar el recorro M6 10Nm

Comprobar el recorro (p.193)

COMPROBACION DEL RECORRIDO DEL PEDAL DE FRENO TRASERO

• Soltar el muelle 1
• Acionar varias vezes el pedal

Si el recorrodo no corresponde con las indicaciones, consulte el reglaje del recorrodo. (p.193)

Frenos (continuación)

REGLAJE DEL RECORRIDO REGLAJE DEL RECORRIDO

• Soltar el muelle 1
• Aflojar la tuerca y girar la varilla ● hasta que el recorro de sea correcto.

Recorro pedal de freno trasero	3mm ≥ A ≥5mm
Bloquear la varilla ③ yJKLM.
Tuerca ②	M6 10Nm

• Fijar el muelle 1

CONTROL DE NIVEL DE LÍQUIDO FRENO TRASERO

Colocar la moto sobre una superficie plana.

Comprobar el nivel del liquido mediante el indicator.

Asegurar de que el nivel (entre las dos flechas) está más cercano a la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido según las instrucciones siguientes.

RELLENADO DE LÍQUIDO DE FRENO TRASERO

Retirar el tapón ① con su membrana ②.

Rellenar de liquido hasta la marca A

Minerva liquido de freno DOT 4

• Volver a montar la membrana y la cubierta con su junta tórica.

DESMONTAJE DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

• Retirar los clips ① y el eje ②.
• Retirar las pastillas de freno.

No acontecer la palanca de freno delantero o el pedal de freno trasero cuando se hayan retirado las pastillas.

CONTROL DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar el desgaste de las pastillas

Espesor minimo de las pastillas

A ≥1mm

Si se deben sustituir, cambiar siempre las pastillas por parejas.

SUSTITUCION DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar que los discos de freno no estén sueños de aceite o de grasa. En ese caso, limpiar los discos con limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Frenos (continuación)

Instalar pastillas研究成果

Volver a montar los dos ejes 2 y los clips 1

Comprobar los niveles de liquido de freno y rellenar si esnecessary. (p.192 et p.194)

ATENCLON

No usar la moto si la palanca o el pedal de freno no está operativos. «Bombear» varias vezes con la palanca/el pedal Hasta que las pastillas estén en contacto con los discos.

Mantenimiento circuito electrico

EXTRACCION DE LA BATERIA

Desactivar todos los sistemas y parar el motor.

ATENCLON

• 250-300 SE (estándar):comprobar que la llave de contacto está en off.
• 250-300 SE/R (racing): comprar que el botón on/off esté en off.

Riesgo importante de danos en el procesador CDI.

• Desmontar el sillin (p.178)
• Desmontar el filtró de aire (p.178).

La bateria está situada al fondo de la caja del filtro.

• Desmontar los dos tornillos ① de la pieza que sujeta la bateria.
• Desconectar el cable negativo de la bateria.
• Desconectar el cable positivo 3 de la bateria.
• Subir la bateria hacía arriba.

Mantenimiento circuito electrico (continuación)

MONTAJE DE LA BATERÍA

CARGA DE LA BATERIA

• Colocar la batería en su alojamento.
• Conectar el cable positivo a la batería.
• Conectar el cable negativo a la batería.
• Instalar la pieza que fija la bateria y preparar los dos tornillos 1.

Tornillo chasis M6 10Nm

• Comprobar la colocacion de los cables de bateria para que no haya dudas durante la manipulacion del filtro de aire.
• Volver a montar el filtró de aire (p.179).
• Volver a montar el sillín (p.178).

La bateria es de tipo sin mantenimiento. Si el vehiculo no va a utiliser durante un长大o periodo de tiempo, se recomienda desconectarla bateria y guardarla en un lugar seco. Extracción de la bateria (p.196)

Comprobar con un voltimetro la tension de la bateria :

Tensión bateria >12.5V

Si la tension es insufiente, extraer la bateria y cargarla con un cargador.

Carga bateria (12V)

Desconectar el cargador al final de la carga. Instalar la bateria (p.197).

Mantenimiento circuito electrico (continuación)

SUSTITUIR EL FUSIBLE GENERAL

Desmontar el sillin (p.178)

El fusible principal se encontrar en el relé de arranque.

Retirar el fusible defectuoso y sustituirlo por uno nuevo del mesmo valor.

Fusible principal 30A

Poner un nuevo fusible de réserve en la caja de fusibles.

• Volver a montar el sillín (p.178).

SUSTITUIR EL FUSIBLE DE PROTECCION DE HAZ LUMINOSO (250-300 SE/R)

Desmontar el sillin (p.178)

El fusible de proteccion de haz luminoso se encuesta 1 bajo el montante superior del bastidor secundario en elazo derecho de la moto.

Retirar el fusible defectuoso y sustituirlo por un fusible nuevo del mesmo valor.

Fusible de proteccion de haz luminoso 15A

• Volver a montar el sillín (p.178).

DESMONTAJE DEL FARO

Poner el contacto en off.

Soltar las gomas derecha e izquierda 1 de cada lado de la horquilla.

Desconectar el cableado del freno /cable del contador de las guías superior e inferior.

Mover el faro hacía arriba

Desconectar el conector y retirar el faro.

MONTAJE DEL FARO

Conectar el sistema electrico.

Conectar el faro asegurandose de que los orificos 1 del faro se correspondan con los huecos 2 del guarda barros.

Hacer pagar el cableado de freno/cable contagador por las guías superior e inferior 3.

Fijar las bridas en las gomas.

Controlar el reglaje del alcance del faro (p.200)

SUSTITUIR LA BOMBILLA DEL FARO O EL PILOTO

Desmontar la placadefaro y el faro (p.198)

Retirar la proteccion de goma 1

Girar un cuarto de vuelta a la izquierda para SACAR el faro.

Presionar ligeramente sobre la bombilla hacía la izquierda y sacarla del faro.

Colocar una bombilla nuevo 2

Bombilla de faro S2 12V 35/35W

Volver a montar el portalámparas con la bombilla en el faro atornillando hacía la derecha.

Volver a colocar la proteccion de goma.

El piloto 3 se sustituye simplemente retirando la bombilla del reflector.

Piloto W5W 12V 5W

Reponer la placararo y el faro (p.199)

Mantenimiento circuito electrico (continuación)

REGLAR EL ALCANCE DEL FARO

El alcance se regla con una moto en funciona con su piloto.

Para reglar el haz del faro, apretar o aflojar el tornillo a la base del faro.

Apretar el tornillo 1 aeighta el alcance del faro.

Aflojar el tornillo 1 disminuye el alcance del faro.

SUSTITUIR LA BATERIA DEL CONTADOR (250-300 SE/R)

1. Desmontar la placafaro y el faro p.198)
2. Sacar la centralita de intermitentes 1 para acceder al tornillo de captador.
3. Quitar los tornillos y retiring el contagor sacandolo hacía arriba.
4. Desconectar el conector principal del contador.
5. Abierto el velocimetro con una moneda.
6. Instalar una nuevo bateria (marca hacía arriba)

Batería de contactor CR 2032 3V

1. Volver a montar la cubierta con cuidado de no dañar la junta tórica
2. Volver a conectar el conductor principal del控制器.
3. Poner la moto en on y comprobar que el contagador funciona.
4. Volver a instalar el contador en el soporte.
5. Apretar los tornillos y volver aponer la centralita intermitentes.
6. Volver a montar la placafaro y el faro (p.199)
7. Reglar el contador (p.155)

LIMPIEZA DE LA MOTO ALMACENAMIENTO DE LA

SHERCO le aconseja lavar su 250-300 SE/R tan a dato como sea posible para mantenerla en buen estado y prolongar su vidautil.

1. Tapar la calidad del silenciador del escape y el filtro de aire (bolsa de plástico + elástico o un tapón especial).
2. Para desengrasar el motor, aplicar el desengrasante, limpiar con un trapo y afterwards secar el motor.
3. Lavar el resto del vehiculo con agua caliente jabonosa.
4. Enjuagar con agua.
5. Secar con trapo de piel o de pano suave.
6. Secar laceda y lubricarla con grasa especial paraceda
7. Une vez terminada la limpieza, quitar las protecciones del filtro de aire y del escape, arrancar el motor yJKLM girar algunos instantos al talenti.

Evitar el uso de material de alta presión que pueda provocar filtraciones de agua en los cojinetes, la horquilla delantera... y que entraña daños importantes. Utilizar un detergente de fuerza media. Antes de guardar el vehiculo durante un长大o tiempo (más de 2磨损), seguir las instrucciones siguientes.

ATENCLON

Para evaporar el ingresso de agua, guardar una distancia minima de lavado de 20cm.

MOTO

1. Lavar toda la moto.
2. Vaciar el deposito de gasolina
3. Desmontar la bujía y inyectar un spray en el interior del motor por el orificio de la bujía Volver a montar la bujía. Con la bujía desmontada da algunos impulsos de arranque para recubrir de una capa protectora la pared del cilindro.
4. Quitar la batería (p.196)
5. Cargar la bateria (p.197)
6. Lubricar todos los cables con un spray.
7. Sostener la moto de forma que las ruedas no toquen el suejo.
8. Proteger la salute del escape con una Bolsa de plástico para impedir que entre la humedad.
9. Vaporizar un spray por las superficies metálicas no pintadas, motor y cableado electrico.
10. Recubrir la moto con una cubiertatranspirante

PUESTA EN SERVICIO DESPUES DEL ALMACENAMIENTO

Reinstalar la baterfa (p.197)

Rellenar el deposito de combustible.

Efectuar las operaciones de engrasado y mantenimiento (p.202)

Realizar una prUEba en carretera.

Plan de mantenimiento

PLAN DE ENGRASADO Y MANTENIMIENTO	Decks de 5 horas	Cada 20 horas
MOTOR
Vaciador aceite de cambio	●	●
Comprobar valvulas y boosters	●	●
Sustituir bujía (despues 50 horas)
Comprobar cable valvulas y el reglaje	●	●
CARBURADOR
Limpiar carburador		●
ACCESORIOS
Comprobar estanqueidad circuito de refrigeración	●	●
Comprobar estanqueidad y fijación escape	●	●
Comprobar estado, flexibilidad y posición del cable, reglar, engrasar	●	●
Comprobar nivel en el cilindro maestro del embrague	●	●
Limpiar filtro de aire y caja	●	●
Comprobar estado y posición de los cables electricos	●	●
Comprobar funciona bajo el electroico (código/faro, freno, intermitentes, iluminación contador, claxon, interruptores)	●	●
FRENOS
Comprobar nivel liquido de freno, separator de pastillas, discos	●	●
Comprobar estado y estanqueidad cableado de freno	●
Comprobar estado, recorrodo en vacio de pedal y palanca de freno, reglar	●	●
Comprobar apriete tornillo circuito de freno y discos	●	●
PARTE CICLO
Comprobar funciona y estanqueidad horquilla y amortiguidor	●	●
Limpiar los guardapolvos		●
Pugar los brazos de la horquilla		●
Comprobar apriete general de la tornilleria		●
Comprobar / reglar los cojinetes de direccion	●	●
RUDAS
Comprobar tensión de los radios y estado de las llantas		●
Comprobar estado y presión de los neumáticos	●	●
Comprobar estadocedra, piñón corona, guías, tensión cadena	●	●
Engrasar la cadena	●	●
Comprobar la holgura de los rodimientos de ruedas	●	●

MANTENIMIENTO ANUAL

Trabajos de mantenimiento importantes recommendados que pueda serrequireidos adiconionalmente	Al menos 1 vez al año
Horquilla	●
Amortiguidor	●
Limpiar y engrasar cojinetes de direccion	●
Sustituir la fibra de vidrio del silenciador	●
Tratar los rácores y contactos electricos con un aerosol protector	●
Sustituir el liquido del embrague hidráulico	●
Sustituir el liquido de freno	●
Comprobaciones y problemas deostenimiento importantes a realizar porel piloto.	Antes de cada uso	Después de cada uso
Nivel de aceite	●
Comprobar nivel liquido de freno	●
Comprobar estado de las pastillas de freno	●
Comprobar funcionaamente de la iluminación	●
Comprobar funcionaamente de la bocina	●
Engrasar cables / gas		●
Purgar regularmente los brazos de la horquilla		●
Sacar regularmente los guardapolvos, limpiar		●
Limpiar性强a, engrasar,comprobar tensión,reglar si esnecessary		●
Limpiar bajo de aire ycaja		●
Comprobar estado de los neumáticos y presión	●
Comprobar nivel liquido de refrigeración	●
Comprobar estanqueidad cableado de gasolina	●
Comprobar estado de todos losmandos	●
Comprobar frenada	●	●
Pasara producto anticorrosión Protector en las piezas新品as (exceptofrenos yescape)		●
Poner Protector encontacto y botón iluminación		●
Comprobar regularmente elapriete de todas las tuercas, tornillos,llaves		●

ATENCLON

Comprobar el apriete de los tumillos de su biciletauponésde la prima vuelta/defas primeras horas de uso En uso de competencia hay que revisar 20 horasuponésde cada camera.No retrasar la revision mas de dos horas. Las revisiones en los talleres Sherco no sustituyen los controlles y elostenimiento del piloto!

Plan de mantenimiento (continuación)

COMPROBACIONES Y TRABAJOS DE MANTENIMIENTO IMPORTANTES QUE DEBEN SER REALIZADOS POR UN TALLER SHERCO

Uso competación	Cada 10h	Cada 20h	Cada 40h	Cada 80h
Uso ocio	Cada 20h	Cada 40h		Cada 80h
Controlar el desgaste de los discos de embrague)		● ●	●
Controlar la longitud de los muelles de embrague		● ●	●
Comprobar que la nuez de embrague no está marcada			●	●
Comprobar que la campana de embrague no está marcada			●	●
Controlar el desgaste del cilindro y el pistón			●	●
Sustituir el pistón 300i			●
Controlar que los valvulas y boosters fonctiona bien	● ●	●
Controlar el descentrado del extremo del cigüeñal			●	●
Controlar el cojinate del pie de biela			●	●
Sustituir el cojinate de tapa de biela			●	●
Sustituir los cojinetes del cigüeñal			●	●
Controlar el desgaste total de la caja (piñones, roda-mientos, cojinetes)			●	●
Controlar la caja de laminas			●	●
Sustituir el material del silenciador del escape	● ●	● ●

Pares de apriete

PARES APRIETE MOTOR
Tapón de vaciado magnético M16 15Nm
Bujía (aplicar/grasa a la cubierta) 15Nm
Tornillo carter de bomba de agua M6 10Nm
Tornillo carter de embrague M6 10Nm

PARES APRIETE PARTE CICLO
Tornillo bloqueo tuercar de reglaje amortiguidor	M5 5Nm
Otros tornillo chasis M6 10Nm
Otros tornillo chasis M8 24Nm
Tornillo de disco de freno delantero/trasero M8	24Nm Loctite		® 243TM
Tornillo de corona M8 23Nm
Tornillo de fijación bridas de manillar M8 25Nm
Tornillo de Te superior de la horquilla Sachs	M8 12Nm
Tornillo de Te superior de la horquilla WP	M8 17Nm
Tornillo de Te inferior de la horquilla Sachs	M8 15Nm
Tornillo de Te inferior de la horquilla WP	M8 12Nm
Tornillo de Te superior	M8 17Nm
Tornillo de pinzamiento de brazo de la horquilla	M8 12Nm
Tornillo soportes laterales	M8 25Nm Loctite	® 243TM
Otros tornillo chasis	M10	40Nm
Tornillo de fjación de puentes de manillar	M10	40Nm	Loctite® 243TM
Tornillo amortiguidor superior	M10	40Nm	Loctite® 2701
Tornillo amortiguidor inferior	M10	40Nm	Loctite® 2701
Ejes motores	M10	40Nm
Ejes bieletas delta/H	M12	40Nm
Eje de basculante	M16	100Nm
Tuerca de rueda delantera	M20	25Nm
Tuerca de columna de direccion	M20	30Nm
Tuerca de rueda trasera	M24	100Nm

250-300 SE/R

SHERCO
