AVD77 - Recepteur AIWA - Manual de uso y guía de instrucciones gratis

Preguntas frecuentes - AVD77 AIWA

MANUAL DE USUARIO AVD77 AIWA

CÓDIGOS DE INDENTIFICACIÓN PARA TELEVISIÓN

CODES ID DE TELEVISEURS

BRAND NAMEMARCA CÓDIGO DENOM DE MARQUE	ID CODEIDENTIFICATIONCODE ID
A-Mark	0003
Abex	0032
Admiral	0093, 0463
Adventura 0046
Aiko	0092
Akai	0030
Alaron	0179
Ambassador	0177
America Action	0180
Ampro	0751
Anam 0180
Anam National	0055
AOC	0003, 0019,0030, 0052, 0185
Archer	0003
Audiovox	0003, 0092, 0180,0451, 0623
Baysonic	0180
Belcor 0019
Bell & Howell	0016, 0154
Bradford 0180
Brockwood	0019
Broksonic	0003, 0236, 0463
Candle	0030, 0046, 0056,0186
Carnivale	0030
Carver	0054
Celebrity	0000
Cineral	0092, 0451
Citizen	0030, 0039, 0046,0056, 0060, 0092,0186, 0280
Clairtone	0185
Concerto	0056
Contec	0180, 0185
Craig 0180
Crosley	0054
Crown	0039, 0180
Curtis Mathes	0016, 0030, 0039,0047, 0051, 0054,0056, 0060, 00930145, 0154, 0166,0451, 0466
CXC 0180
Daewoo	0019, 0039, 0092,0451, 0623, 0624

Daytron 0019
Denon 0145
Dumont 0017, 0019
Dwin 0720, 0774
Electroband 0000, 0185
Emerson 0019, 0038, 0039,0154, 0177, 0178,0179, 0180, 0185,0236, 0280, 0282,0463, 0623, 0624
Envision 0030
Fisher 0154, 0159
Fujitsu 0179, 0683
Funai 0171, 0179, 0180
Futuretech 0180
GE 0021, 0027, 0047,0051, 0055, 0093,0135, 0178, 0282,0451
Gibraltar 0017, 0019, 0030
GoldStar 0001, 0019, 0030,0032, 0056, 0178
Gradiente 0053, 0056
Grunpy 0179, 0180
Hallmark 0178
Harley Davidson	0179
Harman/ Kardon	0054
Harvard 0180
Hitachi	0016, 0032, 0038,0056, 0145, 0151
Infinity	0054
Inteq	0017
Janeil	0046
JBL	0054
JCB	0000
JVC	0053
Kaypani	0052
KEC	0180
Kenwood	0019, 0030
Kloss	0024, 0046
KTV	0030, 0039, 0180,0185, 0280
LG	0056
Logik	0016
Luxman	0056
LXI 0047, 0054, 0154,0156, 0178
Magnavox	0020, 0024, 0030,0054, 0096, 0179,0186, 0187, 0386

Majestic	0016
Marantz	0030, 0054
Matsushita	0250
Megatron	0003, 0145, 0178
MEI	0185
Memorex 0016, 0056	0150,0154, 0178, 0250,0463
MGA	0019, 0030, 0150,0178
Midland	0017, 0032, 0039,0047, 0051, 0135
Minutz	0021
Mitsubishi	0019, 0093, 0150,0178
Motorola	0055, 0093
MTC	0019, 0030, 0056,0060, 0185
Multitech	0180
NAD 0156, 0166, 0178
NEC 0019, 0030, 0056,0497
Nikko	0030, 0092, 0178
Noshi	0018
NTC	0092
Onwa 0180
Optimus 0154, 0166,	0250
Optionica	0093, 0165
Orion	0179, 0236, 0463
Panasonic	0051, 0055, 0250
Penney	0003, 0018, 0019,0021, 0027, 0030,0032, 0039, 0047,0051, 0056, 0060,0135, 0156, 0178
Philco	0019, 0020, 0030,0054, 0096, 0145,0463
Philips	0054
Pilot	0019, 0030, 0039
Pioneer	0038, 0166
Portland	0019, 0039, 0092
Prism	0051
Proscan	0047
Proton	0003, 0052, 0178,0466
Pulsar 0017, 0019
Quasar 0051, 0055,	0165,0250

Radio Shack 0019, 0030, 0032,0039, 0047, 0056,0154, 0165, 0178,0180

RCA 0018, 0019, 0038,0047, 0051, 0090,0093, 0135, 1447

Realistic 0019, 0030, 0032,0039, 0056, 0154,0165, 0178, 0180

Rhapsody 0185

Runco 0017, 0030, 0497,0603

Sampo 0030, 0032, 0039,0052

Samsung 0019, 0030, 0032,0056, 0060, 0178

Samsux 0039

Sansei 0451

Sansui 0463

Sanyo 0154, 0159

Scimitsu 0019

Scotch 0178

Scott 0019, 0178, 0179,0180, 0236

Sears 0047, 0054, 0056,0154, 0156, 0159,0171, 0178, 0179

Semivox 0180

Semp 0156

Sharp 0039, 0093, 0165,0386

Shogun 0019

Signature 0016

Simpson 0186, 0187

Sony 0000, 0080

Soundesign

Spectricon

Squareview

SSS

Starlite

Supre-Macy

Supreme

Sylvania

Symphonic	0171
Tandy 0093
Tatung	0003, 0055
Technics 0051, 0250
Technol Ace	0179
Techwood 0003, 0051	, 0056
Teknika	0016, 0019, 0039,0054, 0056, 0060,0092, 0150, 0179,0180, 0186
Telefunken	0056
TMK 0056, 0177, 0178
Toshiba 0060, 0154, 0156
Tosonic	0185
Totevision	0039
Universal	0027
Vector Research	0030
Victor	0053
Vidikron 0054
Vidtech	0019, 0178
Viking	0046
Wards	0016, 0019, 0020,0021, 0027, 0030,0054, 0056, 0080,0096, 0165, 0178,0179
White Westinghouse	0463, 0623, 0624
Yamaha 0019, 0030
Zenith 0016, 0017, 0092,0463, 0624
Zonda	0003

ID CODES FOR CABLE TV CÓDIGOS DE INDENTIFICACIÓN PARA CABLEVISIÓN CODES ID DE DECODEURS

BRAND NAME ID CODEMARCA CÓDIGO DENOM DE MARQUE	IDENTIFICATIONCODE ID
ABC 0001, 0003, 0007	0008, 0011, 0013,0014, 0017
Allegro 0153, 0315
Americast 0899
Antronix 0022, 0207
Archer 0022, 0153, 0207,0797
BBT 0267
Belcor 0056
Bell & Howell 0014
Bell South 0899
Cable Star 0056
Cabletenna 0022
Cableview 0022
Century	0153
Citizen	0153, 0315
Colour Voice	0025, 0031
Comtronics	0040
Contec	0019
Digi	0637
Eastern	0002
Emerson	0797
Everquest 0015, 0040
Focus	0400
Garrard	0153
GC Electronics	0056, 0207
Gemini	0015, 0797
General Instrument	0011, 0276, 0476,0810
GoldStar	0040, 0144
Goodmind	0779
Hamlin 0009, 0020, 0034,0259
Hitachi	0011
Hytex	0007
Jasco	0015, 0153, 0315
Jerrold	0003, 0011, 0012,0014, 0015, 0024,0276, 0476, 0810
Linsay 0440
Magnavox 0027

Memorex	0000
Movie Time 0063, 0156
Novaplex	0618
NSC	0063, 0156
Oak	0007, 0019
Optimus 0021
Panasonic	0000, 0021, 0107
Panther	0637
Paragon 0000
Philips 0025, 0027, 0031, 0153
Pioneer	0023, 0144, 0533, 0877
Popular Mechanics	0400
Pulsar 0000
Quasar	0000
Radio Shack	0015, 0315, 0797, 0883
RCA	0021
Realistic 0207
Recoton 0400
Regal	0020, 0259
Regency	0002
Rembrandt	0011
Runco	0000
Samsung	0040, 0144
Scientific Atlanta	0008, 0017, 0477, 0877
Seam	0510
Signal	0015, 0040
Signature	0011
SL Marx 0040
Sprucer	0021
Starcom 0003, 0015
Stargate	0015, 0040, 0797
Starquest	0015
Sylvania	0001
Tandy	0258
TeleCaption	0221
Teleview	0040
Texscan 0001
TFC 0310
Timeless	0418
Tocom 0012, 0013
Toshiba	0000

Tusa	0015
TV86	0063
Unika	0022, 0153, 0207
United Artists	0007
Universal	0022, 0056, 0153, 0191, 0207
Viewstar	0027, 0063, 0258
Zenith	0000, 0054, 0525, 0899
Zentek	0400
BRAND NAME ID CODE MARCA CÓDIGO DE NOM DE MARQUE	IDENTIFICATION CODE ID
Admiral 0048, 0209
Adventura 0000
Aiko 0278
Aiwa 0000, 0037, 0307, 0406, 0436, 0468, 0557
Akai 0041, 0061, 0106
American Action 0278
American High 0035
Asha 0240
Audiovox 0037
Beaumark 0240
Bell & Howell 0104
Broksonic 0002, 0121, 0184, 0209, 0479
Calix	0037
Canon	0035
Capehart	0020
Carver	0081
CCE	0072, 0278
Cineral	0278
Citizen	0037, 0278
Colt	0072
Craig	0037, 0047, 0072, 0240, 0271
Curtis Mathes	0035, 0041, 0060, 0162
Cybernex	0240
Daewoo	0020, 0045, 0278, 0561
Daytron	0020
Denon	0042
Dynatech	0000
Electrohome	0037
Electrophonic	0037
Emerex 0032
Emerson 0000, 0002,	0036, 0037, 0043, 0061, 0068, 0121, 0184, 0208, 0209, 0212 0278, 0479, 0561
Fisher	0047, 0054, 0066, 0104

Fuji	0033, 0035
Funai	0000
Garrard	0000
GE	0035, 0048, 0060, 0202, 0240
Go Video	0432, 0526
GoldStar	0037, 0038
Gradiente 0000, 0008
Harley Davidson	0000
Harman/Kardon	0038, 0081
Harwood 0068, 0072
Headquarter	0046
HI-Q	0047
Hitachi	0000, 0041, 0042, 0105
Hughes Network Systems	0042
Jensen	0041
JVC 0008, 0041, 0067
KEC	0037, 0278
Kenwood	0038, 0041, 0067
KLH 0072
Kodak	0035, 0037
Lloyd's	0000, 0208
Logik	0072
LXI	0037
Magnasonic	0278
Magnavox 0000, 0035, 0039, 0081, 0110, 0149
Magnin	0240
Marantz	0035, 0081
Marta	0037
Matsushita	0035, 0162, 0454
MEI	0035
Memorex	0000, 0035, 0037, 0039, 0046, 0047, 0048, 0104, 0209, 0240, 0307, 0454, 1162
MGA 0043, 0061, 0240
MGN Technology	0240
Minolta	0042, 0105
Mitsubishi	0043, 0048, 0061, 0067
Motorola	0035, 0048
MTC 0000, 240
Multitech	0000, 0072

NEC	0038, 0041, 0067, 0104
Nikko	0037
Nikon	0034
Noblex	0240
Olympus	0035
Optimus 0037, 0048,	0104, 0162, 0432, 0454, 1162
Optionica	0062
Orion	0002, 0184, 0209, 0479
Panasonic	0035, 0077, 0162, 0225, 0454, 0616, 1162
Penney	0035, 0037, 0038, 0042, 0054, 0240
Pentax	0042, 0105
Philco	0035, 0209, 0479
Philips	0035, 0062, 0081, 0110, 0618
Pilot 0037
Pioneer	0067
Portland	0020
Profitronic	0240
Proscan	0060, 0202
Protec	0072
Pulsar	0039
Quarter	0046
Quartz	0046
Quasar	0035, 0077, 0162, 0454, 1162
Radio Shack	0000
Radix	0037
Randex	0037
RCA	0035, 0042, 0048, 0060, 0077, 0105, 0106, 0149, 0202, 0240
Realistic 0000, 0035,	0037, 0046, 0047, 0048, 0062, 0066, 0104
ReplayTV 0614, 0616
Ricoh	0034
Runco	0039
Samsung	0045, 0240

ID CODES FOR CD PLAYER

CÓDIGOS DE IDENTIFICACIÓN PARA REPRODUCTORES DE DISCOS COMPACTOS

CÓDIGOS DE IDENTIFICACIÓN PARA RECEPTORES DSS DE SATÉLITES

CODES ID DE SATELLITES DSS

BRAND NAME ID CODE MARCA CÓDIGO DE NOM DE MARQUE CODE ID
AlphaStar 0772
Echostar 0775, 1005
Expressvu 0775
General Instrument 0361, 0627, 0869
Hitachi 0819
HTS 0775
Hughes Network 0749 Systems
Jerrold 0361, 0627
JVC 0775
Magnavox 0722, 0724
Memorex 0724
Next Level 0869
Panasonic 0701
Philips	0722, 0724
Primestar	0361, 0627
Radio Shack	0869
RCA	0143, 0392, 0566, 0855
Sony	0639
Star Choice	0869
Toshiba	0790
Uniden	0722, 0724
Zenith	0856

NOTE

Explicación de los símbolos gráficos:

El símbolo del rayo con punta de flecha, en el interior de un triángulo equilátero, tiene la finalidad de avisar al usuario de la presencia de "tensiones peligrosas" sin aislar en el interior del producto que podrían ser de suficiente magnitud como para constituir un riesgo de sacudida eléctrica para las personas.

El signo de exclamación en el interior de un triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de instrucciones de operación y mantenimiento (reparación) en el material impreso que acompaña al aparato.

Anotación del propietario

Para su conveniencia, anote el número de modelo y el número de serie (los encontrará en el panel trasero de su aparato) en el espacio suministrado más abajo. Menciónelos cuando se ponga en contacto con su concesionario Aiwa en caso de tener dificultades.

N.° de modelo	N.° de serie (N.° de lote)
AV-D77

PRECAUCIONES

Antes de utilizar la unidad, lea cuidadosa y completamente este manual instrucciones. Guarde el manual de instrucciones para futuras referencias. Todos los avisos y precauciones del manual de instrucciones y de la unidad deberán seguirse estrictamente, así como las sugerencias de seguridad indicadas a continuación.

Instalación

1 Agua y humedad — No utilice esta unidad cerca del agua, como al lado de una bañera, un lavabo, una piscina, etc.
2 Calor — No utilice esta unidad cerca de fuentes térmicas, como salidas de calefacción, estufas, ni demás aparatos que generen calor.

Tampoco deberá someterse a temperaturas inferiores a 5°C (41°F) ni superiores a 35°C (95°F).

3 Superficie de montaje — Coloque la unidad sobre una superficie plana y nivelada.
4 Ventilación — La unidad deberá colocarse donde tenga espacio suficiente a su alrededor para asegurar su ventilación adecuada. Deje un espacio libre de 10 cm en la parte posterior y superior de la unidad, y de 5 cm a cada lado.

• No la coloque sobre una cama, una alfombra, ni nada similar que pueda bloquear las aberturas de ventilación.
• No la instale en una librería, un armario, ni un bastidor cerrado, donde la ventilación podría ser deficiente.

5 Entrada de objetos y líquidos — Tenga cuidado de que en el interior de la unidad no entren objetos pequeños ni líquidos a través de las aberturas de ventilación.
6 Carritos y estantes — Cuando haya colocado o montado la

unidad sobre un estante o un carrito, deberá moverla con cuidado.

Las paradas repentinas, la fuerza excesiva, o las superficies desiguales podrían causar el vuelco o la caída de la combinación de la unidad y el carrito.

7 Montaje en una pared o en el techo — La unidad no deberá montarse en una pared ni en el techo, a menos que se especifique en el manual de instrucciones.

Energía eléctrica

1 Fuentes de alimentación — Conecte esta unidad solamente a las fuentes de alimentación especificadas en las instrucciones de manejo, y como está marcado en la unidad.
2 Polarización — Como medida de seguridad, algunas unidades disponen de enchufes de alimentación de CA polarizados que solamente podrán insertarse de una forma en el tomacorriente de la red. Si es difícil o imposible insertar el enchufe de alimentación de CA en un tomacorriente de la red, dele la vuelta e inténtelo de nuevo. Si sigue sin poder insertarse bien, llame a un técnico de servicio cualificado para que reemplace el tomacorriente. para evitar anular la función de seguridad del enchufe polarizado, no lo inserte a la fuerza en un tomacorriente.

3 Cable de alimentación de CA

• Para desconectar el cable de alimentación, tire del enchufe de CA. No tire del propio cable.
• No tome nunca el cable de alimentación de CA con las manos húmedas, ya que esto podría resultar en incendios o descargas eléctricas.
• No pise el cable de alimentación ni lo pille con objetos colocados encima o contra él, ya que podrían producirse incendios o descargas eléctricas.
• Evite sobrecargar las tomas de CA y los cables prolongadores más allá de su capacidad, ya que pueden producirse incendios o descargas eléctricas.

4 Cable prolongador — Para evitar descargas eléctricas, no utilice el enchufe de alimentación de CA polarizado con un cable prolongador ni tomacorriente a menos que el enchufe pueda insertarse completamente a fin de evitar que sus cuchillas queden al descubierto.

5 Períodos sin utilización — Cuando no vaya a utilizar la unidad durante varios meses, desenchufe el cable de alimentación de CA del tomacorriente de la red. Cuando el cable de alimentación estás enchufado, circulará una pequeña corriente por la unidad, incluso aunque la alimentación esté desconectada.

Antena exterior

1 Líneas eléctricas — Cuando conecte una antena exterior, cerciórese de que esté alejada de las líneas eléctricas.

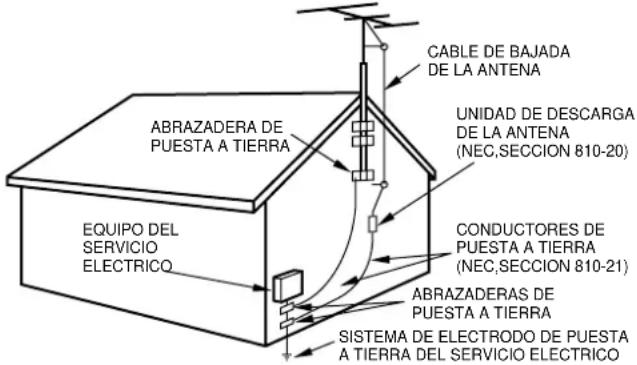

2 Puesta a tierra de la antena exterior — Cerciórese de que el sistema de antena esté adecuadamente puesto a tierra como medida de protección contra sobretensiones inesperadas o la generación de electrostática. El artículo 810 del código National Electrical Code, ANSI/NFPA70 proporciona información sobre la puesta a tierra adecuada del mástil, la estructura de soporte, y la acometida a la unidad de descarga de la entena, así como sobre el tamaño de la unidad de puesta a tierra, la conexión de los terminales de puesta a tierra, y los requisitos de puesta a tierra de los propios terminales.

Puesta a tierra de la antena según el Código Eléctrico Nacional

CABLE DE BAJADA DE LA ANTENA UNIDAD DE DESCARGA DE LA ANTENA (NEC,SECCION 810-20) ABRAZADERA DE PUESTA A TIERRA EQUIPO DEL SERVICIO ELECTRICO CONDUCTORES DE PUESTA A TIERRA (NEC,SECCION 810-21) ABRAZADERAS DE PUESTA A TIERRA SISTEMA DE ELECTRODO DE PUESTA A TIERRA DEL SERVICIO ELECTRICO

NEC(CODIGO ELECTRICO NACIONAL)

Mantenimiento

Limpie la unidad solamente como se recomienda en el manual de instrucciones.

Daños que requieren reparación

Haga que la unidad sea revisada por un técnico de servicio cualificado si:

• se ha dañado el cable de alimentación o el enchufe de CA.
• en el interior de la unidad han entrado objetos o líquidos.
• la unidad ha estado expuesta a la lluvia o al agua.
• la unidad parece no funcionar normalmente.
• la unidad presenta un cambio notable en su rendimiento.
• la unidad ha caído, o se ha dañado su caja.

NO INTENTE REPARAR USTED MISMO LA UNIDAD.

Compruebe sus accesorios
Controlador remoto

Antena de FM Antena de AM

Manual de instrucciones, etc.

INDICE

PRECAUCIONES .... 1

PREPARATIVOS

CONEXIONES ....3

ANTES DE LA OPERACION ....7

SONIDO

AJUSTE DEL SONIDO A SU GUSTO 8

ECUALIZADOR GRAFICO ELECTRONICO....9

SONIDO PERIMETRICO DEL PROCESADOR DE SEÑAL DIGITAL....10

OPERACIONES BASICAS

SELECCION DE UNA FUENTE DE AUDIO/VIDEO ..... 11

GRABACION DE UNA FUENTE DE AUDIO....12

ESCUCHA DE LA RADIO

SINTONIA MANUAL 13

MEMORIZACION DE EMISORAS 14

DOLBY SURROUND Y DTS SURROUND

SELECCION DE DOLBY SURROUND ....15

AJUSTE DEL SONIDO DOLBY DIGITAL SURROUND 18

SELECCION DE DTS SURROUND.... 19

CONTROLADOR REMOTO

OPERACION DE UN TELEVISOR, SISTEMA DE CABLEVISION, VIDEOGRABADORA, Y REPRODUCTOR DE DISCOS COMPACTOS...... 20

TEMPORIZADOR

PUESTA EN HORA DEL RELOJ 21

PROGRAMACION DEL TEMPORIZADOR CRONODESCONECTADOR .... 21

GENERALIDADES

ESPECIFICACIONES.... 22

CÓDIGOS DE IDENTIFICACIÓN PARA TELEVISIÓN .... A-1

CÓDIGOS DE IDENTIFICACIÓN PARA CABLEVISIÓN...... A-3

CÓDIGOS DE IDENTIFICACIÓN PARA VIDEOGRABADORAS ...... A-4

CÓDIGOS DE IDENTIFICACIÓN PARA REPRODUCTORES DE DISCOS COMPACTOS ..... A-5

CÓDIGOS DE IDENTIFICACIÓN PARA RECEPTORES DSS DE SATÉLITES ...... A-6

CONEXIONES

Antes de conectar el cable de alimentación de CA

La tensión nominal de su unidad indicada en el panel posterior de su unidad es de 120 V CA. Compruebe si esta tensión coincide con la de la red local.

IMPORTANTE

Conecte primero los altavoces, las antenas, y todos los demás equipos externos. Después conecte el cable de alimentación de CA.

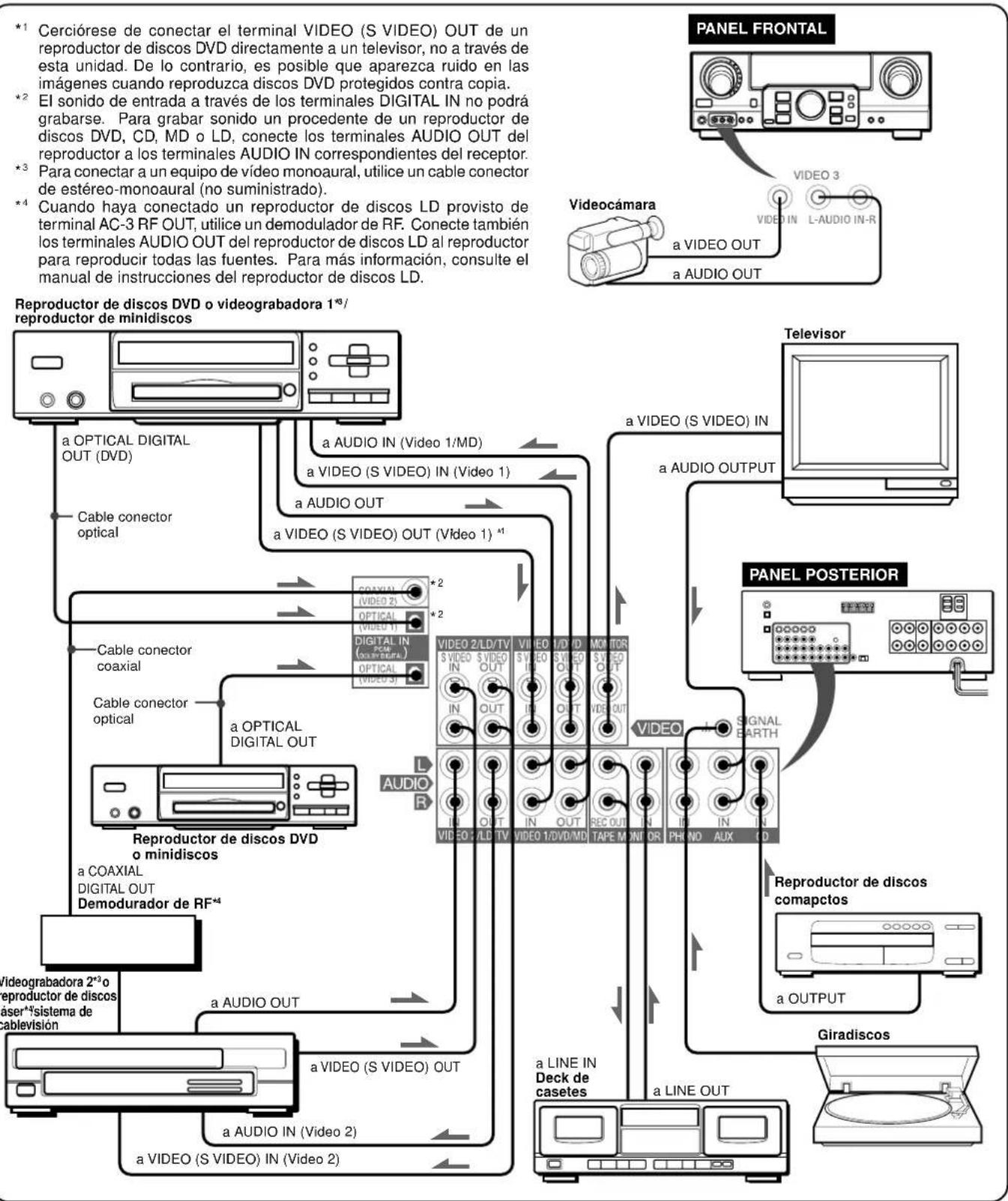

CONEXION DE EQUIPOS

Las clavijas de los cables conectores y las tomas están codificadas en color de la forma siguiente:

Clavijas y tomas rojas: Para el canal derecho de señales de audio Clavijas y tomas blancas: Para el canal izquierdo de señales de audio

Clavijas y tomas amarillas o negras: Para señales de video o de video S

NOTA

Inserte las clavijas de los cables conectores firmemente en las tomas. Las conexiones flojas podrían producir zumbidos u otras interferencias de ruido.


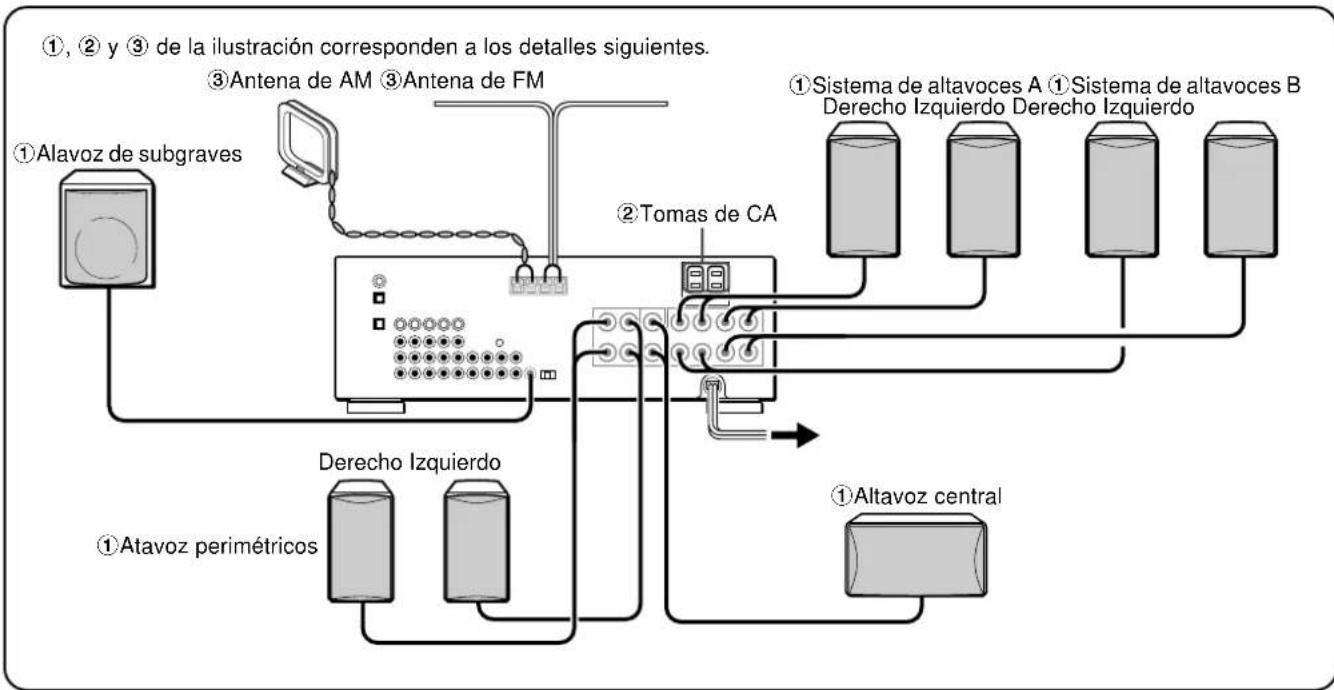

CONEXION DE LOS ALTAVOCES ①

Terminales para altavoces

Conecte los altavoces delanteros (sistema A y/o B), un altavoz central, y altavoces perimétricos a los terminales para altavoces correspondientes de la unidad.

• los cable de los altavoces delanteros a los terminales FRONT SPEAKERS
• el cable del altavoz central a los terminales CENTER SPEAKER
• los cables de los altavoces perimétricos a los terminales SURROUND SPEAKERS
• para obtener graves más potentes, el cable del altavoz de subgraves (con amplificador incorporado) a la toma SUB WOOFER.

Al conectar el altavoz de subgraves, asegúrese de seleccionar el modo "SUBW ON" (altavoz de subgraves activado) (consulte la página 5).

Impedancia de los altavoces

- Altavoces delanteros y central

Utilice altavoces de la misma impedancia para los delanteros y el central.

El selector SPEAKER IMPEDANCE SELECTOR del panel posterior deberá ponerse en la posición correspondiente al valor de impedancia de los altavoces delanteros y central.

Cuando utilice altavoces de 4 ohmios, ponga el selector en IMP:4Ω. Cuando utilice altavoces de 8 ohmios, ponga el selector en IMP:8Ω. Antes de ajustar el selector, desenchufe el cable de alimentación de CA.

- Altavoces perimétricos y altavoz de subgraves

El selector SPEAKER IMPEDANCE SELECTOR no afecta a los terminales SURROUND SPEAKERS ni a la toma SUB WOOFER. Para los altavoces perimétricos y el altavoz de subgraves, utilice altavoces de 8 ohmios o más.

Conexión de los terminales + a +, y - a -

Para obtener el efecto acústico apropiado, los terminales de la unidad y de los altavoces deberán conectarse con la polaridad apropiada: los terminales + de la unidad deberán conectarse a los terminales + de los altavoces (y - a -).

NOTA

• Cerciórese de conectar correctamente los cables de los altavoces como se muestra en la columna de la derecha. La conexión inapropiada podría causar cortocircuitos en los terminales SPEAKER(S).
• No coloque objetos que generen magnetismo cerca de los altavoces.

Enrolle el extremo del cable alrededor del terminal. A continuación, apriete el terminal. Compruebe que el cable está correctamente conectado. Altavoces perimétricos R L O FOUND SPEAKERS FRONT SPEAKERS A B FRONT SPEAKERS SPEAKER IMPEDANCE SELECTOR SUB WOOFER Altavoz de subgraves Altavoz central

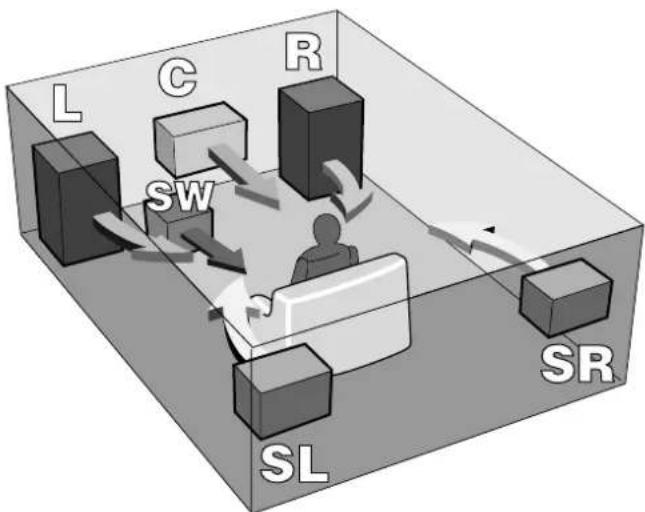

UBICACION DE LOS ALTAVOCES

Coloque los altavoces de forma que obtenga el máximo efecto perimétrico DOLBY SURROUND, DTS SURROUND o DSP.

Altavoces delanteros (L/R)

Altavoz central (C)

Colóquelo en el centro de los dos altavoces delanteros. Además, si ha conectado un televisor a la unidad, coloque el altavoz sobre o debajo del mismo.

Altavoces perimétricos (SL/SR)

Colóquelos directamente a los lados del área de escucha o ligeramente detrás de ella. Alinéelos horizontalmente, a aproximadamente 1 metro sobre la altura de los oídos.

Altavoz de subgraves (SW)

Coloque el altavoz de subgraves entre los dos aaltavoces delanteros.

Al conectar un altavoz de subgraves

Seleccione el modo "SUBW ON".

1. Presione el botón MANUAL SELECT del controlador remoto una vez que aparezca "SUBW OFF" en el visualizador.

2. Antes de 4 segundos, presione el botón TUNING √ (DOWN) o gire MULTI JOG hacia la izquierda para mostrar "SUBW ON".

Si no hay ningún altavoz de subgraves conectado, asegúrese de seleccionar "SUBW OFF".

Muestre "SUBW ON" en el paso 1 y presione el botón TUNING ∧ (UP) o gire MULTI JOG hacia la derecha en el paso 2.

NOTA

El sonido de los altavoces perimétricos o del altavoz central depende del ajuste del sonido perimétrico DOLBY SURROUND, DTS SURROUND o DSP.

La unidad dispone de tomas de CA. Podrá utilizarlas una vez que la unidad esté conectada a una toma de CA de pared.

SWITCHED: La corriente eléctrica fluye por ella cuando la unidad está encendida.

UNSWITCHED: La corriente eléctrica siempre fluye por ella.

No conecte equipos sobrepasando su capacidad (120 W, 1 A MAX. y TOTAL)

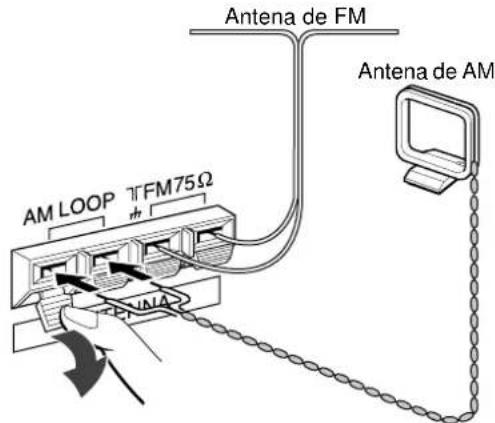

CONEXION DE LAS ANTENAS SUMINISTRADAS ③

Conecte la antena de FM a los terminales FM 75 Ω y la antena de AM a los terminales AM LOOP.

Antena de FM AM LOOP 7FM75Ω Antena de AM

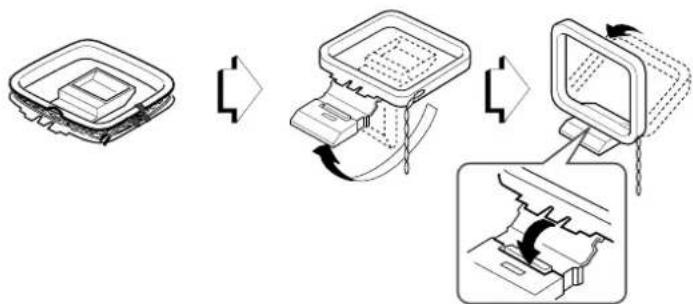

Para colocar la antena de cuadro de AM sobre una superficie

Fije la uña en la ranura como se muestra en la ilustración.

Ubicación de las antenas

Antena en T de FM:

Extienda horizontalmente esta antena en forma de T y fije sus extremos a una pared.

Antena de cuadro de AM:

Colóquela con la orientación óptima.

NOTA

• No acerque la antena de FM a objetos metálicos ni a rieles de cortinas.
• No acerque la antena de AM a otros equipos externos, la propia unidad, el cable de alimentación de CA, ni los cables de los altavoces, porque podría captar ruido.
• No desbobine la antena de cuadro de AM.

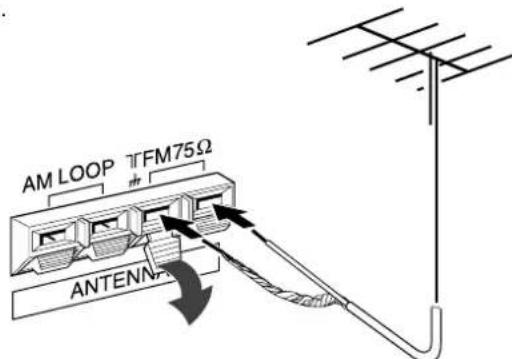

CONEXION DE UNA ANTENA EXTERIOR

Para mejorar la recepción de FM, se recomienda utilizar una antena exterior. Conecte la antena exterior a los terminales FM 75 Ω.

AM LOOP TFM75Ω ANTENNA

SOBRE EL CONTROLADOR REMOTO

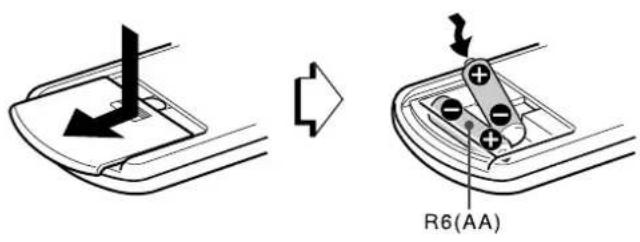

Inserción de las pilas

Quite la tapa del compartimiento de las pilas de la parte posterior del controlador remoto e inserte dos pilas R6 (AA).

R6(AA)

Cuándo reemplazar las pilas

La distancia máxima de operación entre el controlador remoto y el sensor de la unidad deberá ser de aproximadamente 5 metros. Cuando esta distancia se reduzca, reemplace las pilas por otras nuevas.

Importante

- Los botones ENTER del controlador remoto no sustituyen al botón ENTER de la unidad principal. Se utilizan para emplear reproductores de DVD AIWA u otro equipo de audio/video.

- Básicamente, los botones UP y DOWN del controlador remoto sustituyen a los botones ∧ y √ de la unidad principal, excepto cuando se seleccione la función TUNER.

NOTA

• Cuando no vaya a utilizar la unidad durante mucho tiempo, extraigale las pilas para evitar la posible fuga de su electrólito.
• Es posible que el controlador remoto no funcione correctamente cuando:

- La línea de visión entre el controlador remoto y el sensor de control remoto del interior del visualizador esté expuesta a una luz intensa como, por ejemplo, la luz solar directa.

- Estén utilizándose cerca otros controladores remotos (de un televisor, etc.).

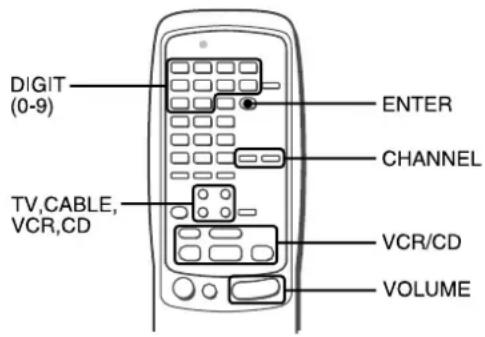

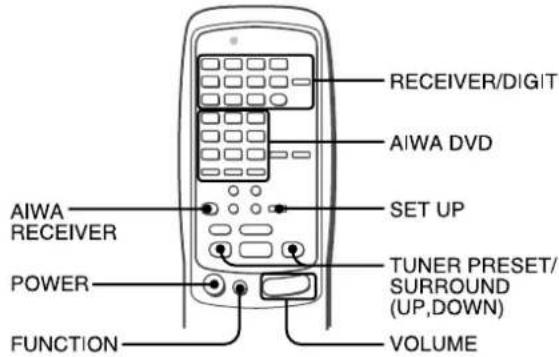

OPERACIÓN DEL CONTROLADOR REMOTO

Este sistema de cotrol remoto le permitirá gobernar equipos externos además del receptor AIWA. Con respecto a los detalles sobre la operación de control remoto de gobernar equipos externos, consulte "CONTROLADOR REMOTO" de la página 20. A continuación se describe cómo utilizar el receptor AIWA y reproductores de DVD AIWA.

RECEIVER/DIGIT AIWA DVD SET UP AIWA RECEIVER POWER TUNER PRESET/ SURROUND (UP,DOWN) FUNCTION VOLUME

1 Presione el botón AIWA RECEIVER para poner el controlador remoto en el modo de receptor AIWA.
2 Presione uno de los botones indicados arriba.

Botón FUNCTION

Cada vez que presione este botón, la fuente de sonido cambiará cíclicamente en la forma siguiente.

Botones TUNER PRESET/SURROUND

Sintonizan las emisoras memorizadas en el receptor.

Para pasar a un número de memorización más alto, presione el botón UP. Para pasar a un número de memorización más bajo, presione el botón DOWN.

Este botón también se utiliza al ajustar el balance de nivel de los altavoces de sonido perimétrico DOLBY SURROUND, DTS SURROUND o DSP, etc.

NOTA

No es necesario que presione el botón AIWA RECEIVER cada vez que controle su receptor AIWA a menos que haya ajustado otro modo. (Consulte "CONTROLADOR REMOTO" de la página 20.)

Empleo de reproductores de DVD AIWA

Es posible controlar las funciones básicas de los reproductores de DVD AIWA con el controlador remoto. Básicamente, los botones de AIWA DVD tienen la misma función que los de los reproductores de DVD.

Para más información, consulte el manual de instrucciones del reproductor.

Si el receptor no puede gobernarse con el controlador remoto

Realice los pasos siguientes con el controlador remoto.

1 Presione el botón AIWA RECEIVER.

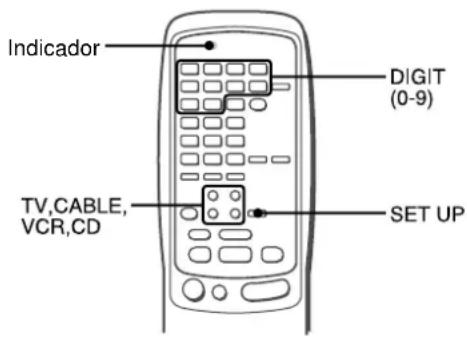

2 Mantenga presionado el botón SET UP durante unos 3 segundos.

El indicador de la parte superior del controlador remoto parpadeará dos veces mientras presione el botón.

3 Presione los botones DIGIT en el orden de "0", "4", "0", y "6".

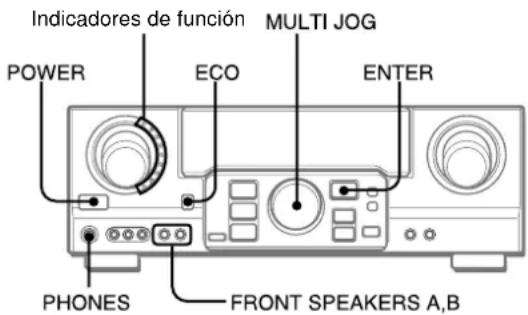

Indicadores de función MULTI JOG POWER ECO ENTER PHONES FRONT SPEAKERS A,B

Para conectar la alimentación de la unidad

Presione el botón POWER.

La operación será posible después de cuatro segundos. Se muestra el nivel de volumen (VOL) o el nombre de función uno detrás del otro durante los primeros cuatro segundos.

El indicador de la función seleccionada se iluminará en rojo.

Para cambiar el nivel de brillo del visualizador

1 Presione el botón ECO varias veces hasta que aparezca "DIM MODE".
2 Dentro de 4 segundos, presione el botón ENTER.
3 Dentro de 4 segundos, gire MULTI JOG para seleccionar el modo de atenuador, tal como se muestra a continuación.
El modo se ajustará de forma automática después de 4 segundos. También se ajustará si el botón ENTER se presiona dentro de 4 segundos después del paso 3.

DIM-OFF: El visualizador normal.

DIMMER 1: La iluminación del visualizador es más tenue que lo habitual.

DIMMER 2: La iluminación del visualizador es más tenue que con DIMMER 1. El indicador de función se apaga.

Utilización de auriculares

Conecte los auriculares con clavija estéreo estándar (ø6,3 mm de diá.) en la toma PHONES. Cerciórese de que los botones FRONT SPEAKERS A y B estén en ■OFF. De lo contrario, el sonido saldría a través de los altavoces.

NOTA

Cuando haya enchufado los auriculares:

• Se cancelará automáticamente el sistema Dolby Pro Logic o DSP
• El modo Dolby Digital surround o DTS surround cambiará al modo "2chSTEREO (2CH DOWNMIX)"

Selección del sistema de altavoces delanteros

Para utilizar el sistema de altavoces A: Ponga el botón FRONT SPEAKERS A en ON.

Para utilizar el sistema de altavoces B: Ponga el botón FRONT SPEAKERS B en ON.

Para utilizar ambos sistemas de altavoces: Ponga ambos botones en ON.

Para desconectar uno de los sistemas (o ambos sistemas) de altavoces, ponga el botón (o los botones) en ☐OFF.

NOTA

Como los sistemas de altavoces delanteros A y B están conectados en serie:

• El sonido se reducirá ligeramente cuando utilice ambos sistemas de altavoces.
• No se oirá sonido si los botones FRONT SPEAKERS A y B están en ON cuando solamente haya conectado un sistema de altavoces.

Para desconectar la alimentación de la unidad, presione el botón POWER.

MODO DE AHORRO DE ENERGÍA (ECO)

1 3 2

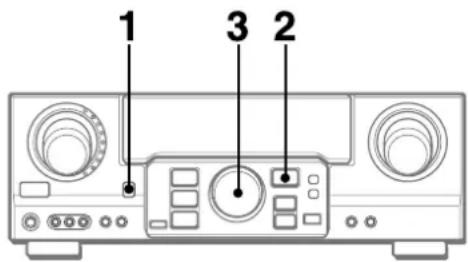

Si ajusta esta unidad en el modo ECO, el consumo de energía se reducirá tal como se indica a continuación.

El ajuste inicial del modo ECO es ON.

• Si la hora actual está ajustada, la indicación de reloj desaparece inmediatamente.
• Cuando la alimentación se desactiva, todos los indicadores luminosos del visualizador se apagan y sólo el indicador del lado izquierdo del visualizador se ilumina en rojo.

Para cancelar el modo ECO

1 Presione el botón ECO para mostrar ECO MODE mientras la unidad se encuentra encendida.
2 Dentro de 4 segundos, presione el botón ENTER.
3 Dentro de 4 segundos, gire MULTI JOG para seleccionar ECO OFF.

El modo se ajustará de forma automática después de 4 segundos. También se ajustará si el botón ENTER se presiona en un plazo de 4 segundos después del paso 3.

AJUSTE DEL SONIDO A SU GUSTO

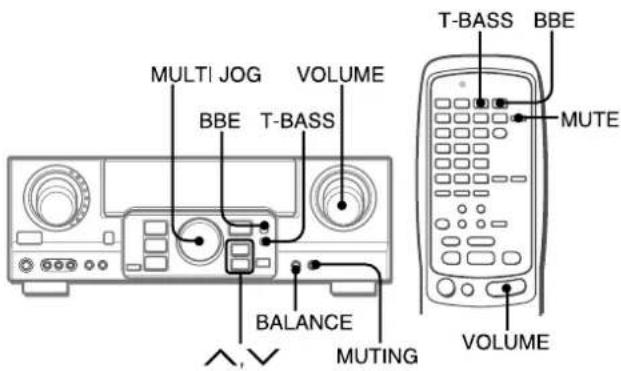

Gire el control VOLUME de la unidad o presione los botones VOLUME del controlador remoto.

El nivel del volumen se mostrará en el visualizador durante cuatro segundos. Este nivel podrá ajustarse entre 0 y MAX (31). La indicación parpadeará cuando el nivel se haya ajustado a más de 27.

El nivel de volumen queda memorizado incluso después de desactivar la alimentación. No obstante, si ésta se desactiva con el volumen ajustado en el valor 17 o en uno superior a éste, se ajustará automáticamente en 16 la próxima vez que active la alimentación.

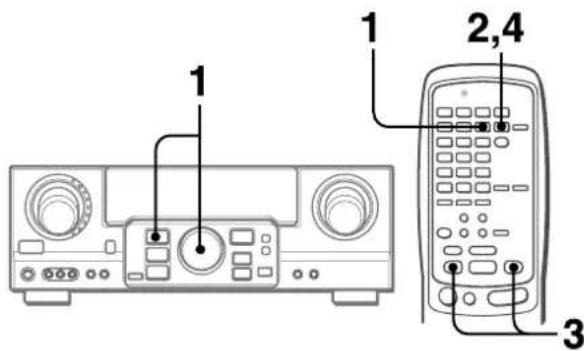

Para ajustar el equilibrio entre los altavoces delanteros izquierdo/derecho

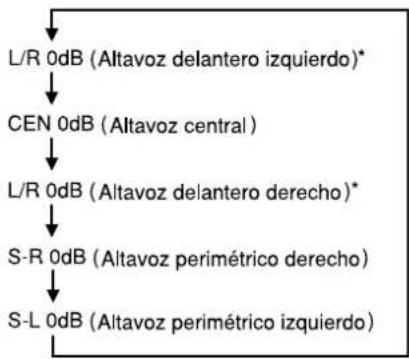

Presione el botón BALANCE para hacer que se visualice "L/R 0dB". Después presione repetidamente el botón ∧ o √ o gire MULTI JOG antes de cuatro segundos.

Tenga presente que el equilibrio entre los altavoces delanteros para DOLBY SURROUND y DTS SURROUND también cambia.

Para silenciar temporalmente el sonido

Presione el botón MUTING (MUTE) (-20 dB).

En el visualizador aparecerá "MUTE ON" durante cuatro segundos. Mientras el sonido esté silenciado, el indicador de función seleccionado parpadeará. Para restablecer el sonido, vuelva a presionar el botón MUTING.

SISTEMA BBE

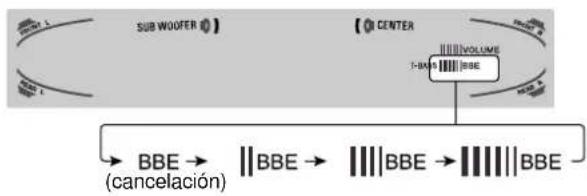

El sistema BBE realiza la claridad del sonido de alta frecuencia. Presione el botón BBE.

Cada vez que presione el botón, el nivel cambiará. Seleccione a su gusto uno de los tres niveles o la posición de cancelación.

NOTA

- El sistema BBE se cancelará automáticamente y no podrá activarse:

- Cuando haya seleccionado el modo DIGITAL

- Cuando haya activado Dolby Pro Logic

SISTEMA SUPER T-BASS

El sistema T-BASS realiza el realismo del sonido de baja frecuencia.

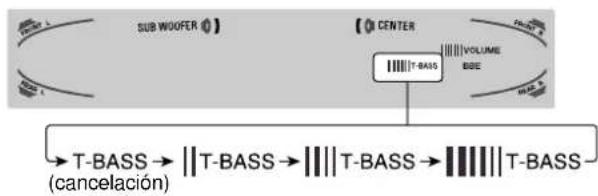

Presione el botón T-BASS.

Cada vez que presione el botón, el nivel cambiará.

Seleccione a su gusto uno de los tres niveles o la posición de cancelación.

NOTA

El sonido de baja frecuencia puede distorsionarse cuando utilice el sistema T-BASS con un disco o un casete cuyo sonido de baja frecuencia haya sido acentuado originalmente. En este caso, cancele el sistema T-BASS.

AJUSTE DEL SONIDO DURANTE LA GRABACION

El volumen y el tono de salida de los altavoces o de los auriculares podrán variarse libremente sin que se vea afectado el nivel de grabación.

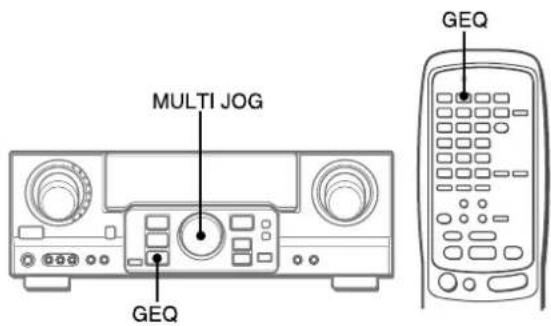

ECUALIZADOR GRAFICO ELECTRONICO

MULTI JOG GEQ GEQ

Esta unidad dispone de los cinco modos de ecualización siguientes.

ROCK: Acentúa el sonido de graves y agudos.

POP: Ofrece más presencia a las voces y a la gama media.

JAZZ: Acentúa las frecuencias bajas para música de tipo jazz.

CLASSIC: Ofrece sonido rico con graves profundos y agudos delicados.

BGM: Ofrece tono calmado con graves y agudos suprimidos.

Presione el botón GEQ (ecualizador gráfico) y gire MULTI JOG hasta que aparezca el modo de ecualización que desee.

Los modos GEQ se muestran de forma cíclica, de la siguiente forma.

El nombre del modo seleccionado se muestra durante cuatro segundos y se ilumina el indicador GEQ.

SUB WOOFER 0] (R CENTER 500 VOLUME TIME T-SANS BENE R OCK Modo seleccionado

Para cancelar el modo seleccionado

Presione el botón GEQ para mostrar el nombre del modo GEQ y vuelva a presionar el botón dentro de 4 segundos. En el visualizador aparecerá "GEQ OFF".

Para seleccionar con el controlador remoto

Presione repetidamente el botón GEQ hasta que se visualice el modo de ecualización deseado.

Es posible seleccionar cinco modos preajustados, los modos manuales GEQ M1 a GEQ M5 y "GEQ OFF".

AJUSTE DE NUEVAS CURVAS DE ECUALIZACIÓN

Es posible almacenar hasta 5 curvas de ecualización como los modos manuales M1 a M5.

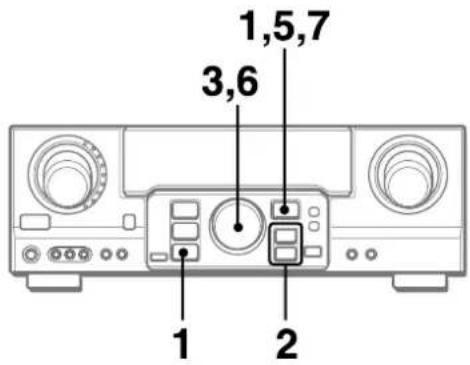

1,5,7 3,6 1 2

1 Presione el botón GEQ y presione el botón ENTER dentro de 4 segundos.

SUB WOOFER 01 【0 CENTER 010 VOLUME T-BASS BEE

2 Presione el botón ∧ o ∨ para seleccionar una frecuencia.

Parpadea el indicador de nivel de la frecuencia seleccionada.

3 Gire MULTI JOG para ajustar el nivel de la frecuencia seleccionada.

4 Repita los pasos 2 y 3 para crear la curva de ecualización que desee.

En los pasos 2 y 3, la unidad vuelve al modo normal si no se realiza ninguna operación durante aproximadamente 8 segundos.

5 Dentro de 8 segundos, presione el botón ENTER.

Aparece "GEQ M1" en el visualizador.

6 Gire MULTI JOG para seleccionar un número preajustado de M1 a M5.

7 Dentro de 4 segundos, presione el botón ENTER.

La curva de ecualización se almacena.

El número preajustado seleccionado y la curva de ecualización se muestran durante unos segundos cada uno.

Para ajustar temporalmente la curva de ecualización gráfica

Siga los pasos 1 a 4 anteriores. La curva GEQ ajustada se conserva antes de cambiar o cancelar el modo de ecualización gráfica (GEQ).

Para seleccionar la curva preajustada manualmente

Presione el botón GEQ y gire MULTI JOG hasta que aparezca el número preajustado que desee.

SONIDO PERIMETRICO DEL PROCESADOR DE SEÑAL DIGITAL

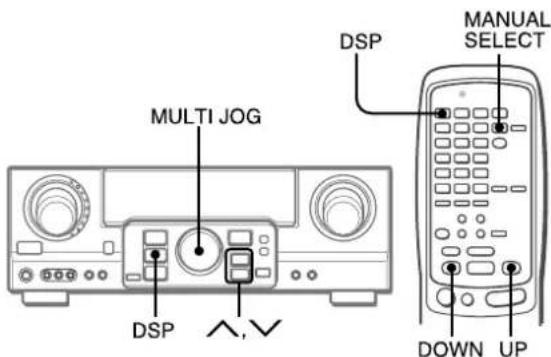

MULTI JOG DSP DUAL SELECT DOWN UP

Los circuitos de sonido perimétrico del procesador de señal digital (DSP) pueden recrear el efecto de sonidos reflejados en paredes o techos, para ofrecer la presencia de sonido de ambientes reales. La unidad proporciona 30 modos preajustados de DSP. Algunos de ellos van acompañados del correspondiente modo GEQ preajustado y le permiten seleccionar o desactivar el GEQ según sus preferencias.

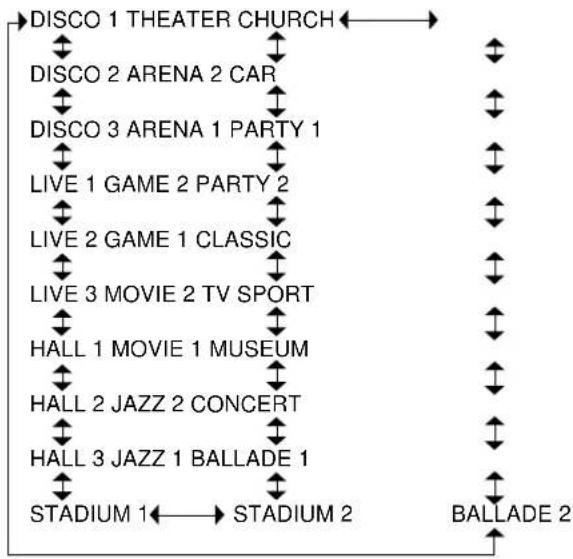

Presione el botón DSP, y gire MULTI JOG o presione el botón ∧ o ∨ varias veces hasta que aparezca el modo DSP que desee.

El nombre del modo seleccionado se muestra durante cuatro segundos y se ilumina el indicador DSP. Cuando el modo DSP seleccionado va acompañado del correspondiente modo GEQ, también se ilumina el indicador GEQ.

DSP SUB WOOPER 0] 【0 CENTER 560 ||||VOLUME T-BASE BME Mode seleccionado

Cuando la fuente de música sea monoaural

El sistema DSP podrá no funcionar debidamente.

Para cancelar el modo seleccionado

Presione el botón DSP para mostrar el nombre del modo DSP y vuelva a presionar el botón dentro de 4 segundos. En el visualizador aparecerá "DSP OFF". Incluso aunque haya cancelado el modo del DSP seleccionado, el modo del GEQ adecuado o seleccionado permanecerá en el visualizador.

Para seleccionar con el controlador remoto

1 Presione el botón DSP.

2 Antes de 4 segundos, presione el botón UP o DOWN varias veces hasta que aparezca el modo DSP que desee. Es posible seleccionar 30 modos predefinidos.

Para que el modo cambie rápidamente, mantenga presionado el botón UP o DOWN.

Para ajustar el volumen y el equilibrio de los altavoces perimétricos

Presione el botón MANUAL SELECT del controlador remoto tres veces para que aparezca "SUR 0dB" mientras el sistema DSP está activado. A continuación, presione repetidamente el botón ∧(UP) o ∨(DOWN) o gire MULTI JOG dentro de cuatro segundos.

NOTA

El sistema de sonido perimétrico DSP se cancelará automáticamente y no podrá activarse si:

- Hay auriculares enchufados

- La señal de entrada es de 96 kHz

SELECCION DE UNA FUENTE DE AUDIO/VIDEO

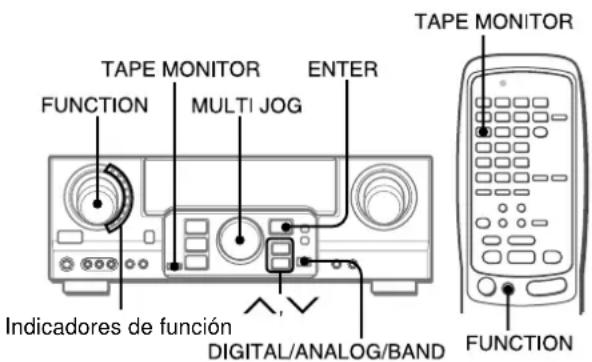

TAPE MONITOR FUNCTION MULTI JOG ENTER TAPE MONITOR Indicadores de función DIGITAL/ANALOG/BAND FUNCTION

1 Seleccione la fuente de programas.

Gire el selector FUNCTION o presione el botón TAPE MONITOR. El indicador de función seleccionado parpadea en color rojo.

Para escuchar o contemplar	Indicador iluminado en rojo
Cintas TAPE MONITOR
La radio TUNER
Discos analógicos PHONO
Discos compactos CD
Televisión, etc. AUX
Videocintas VIDEO 1/DVD/MD,	VIDEO 2/LD/TV,VIDEO 3
Discos láser o programas de Vcablevisión	VIDEO 2/LD/TV
Minidiscos o videodiscos VIDedigitales	O 1/DVD/MD

Las funciones que deben seleccionarse (excepto PHONO) dependen del equipo conectado a los terminales de entrada del panel posterior de la unidad.

Para seleccionar con el controlador remoto

Presione repetidamente el botón TAPE MONITOR o FUNCTION.

NOTA

Cuando utilice un giradiscos con amplificador incorporado, desconecte la alimentación del amplificador eucalizador. Para más información, consulte el manual de instrucciones del giradiscos.

2 Ponga en reproducción la fuente de programas seleccionada.

3 Ajuste el sonido.

Sobre la fuente de vídeo para el monitor o el televisor

SUB WOOFER CD 【○ CENTER ||||||||VOLUME T-BASS BIRE

V1: VIDEO 1, V2: VIDEO 2, V3: VIDEO 3

La fuente de vídeo seleccionada se indicará en el visualizador, y la señal de vídeo aplicada a la toma MONITOR VIDEO (S VIDEO) OUT saldrá al televisor.

11 ESPAÑOL

Para seleccionar la fuente de vídeo

1 Active la función (FUNCTION) para seleccionar PHONO, CD o AUX.
2 Presione el botón ENTER para mostrar VIDEO1.
3 Gire MULTI JOG para seleccionar VIDEO 2 o VIDEO 3.

Para cambiar el nombre visualizado para el botón VIDEO 1 y el botón VIDEO 2

Si la función VIDEO 1 se encuentra seleccionado, VIDEO 1 se muestra inicialmente. Es posible cambiar a DVD o MD.

Presione el botón DIGITAL/ANALOG/BAND mientras presiona el botón ENTER, y suelte primero el botón ENTER.

El nombre mostrado para la función VIDEO 2 puede cambiarse a VIDEO 2, LD o TV. Con la función VIDEO 2 seleccionada, presione el botón DIGITAL/ANALOG/BAND mientras presiona el botón ENTER, y suelte primero el botón ENTER.

Para seleccionar el modo “ANALOG” o “DIGITAL” (Dolby Digital o DTS surround) de la función VIDEO 1, VIDEO 2 o VIDEO 3

Presione el botón DIGITAL/ANALOG/BAND cuando seleccione VIDEO 1, VIDEO 2 o VIDEO 3. En el visualizador aparecerá el mode "ANALOG" o "DIGITAL" seleccionado.

En el modo DIGITAL: El equipo conectado al terminal OPTICAL DIGITAL IN queda seleccionado como fuente para la función VIDEO 1 o VIDEO 3, y el equipo conectado al terminal COAXIAL DIGITAL IN para la función VIDEO 2. El indicador DIGITAL se iluminará en rojo.

En el modo ANALOG: El equipo conectado a los terminales VIDEO 1/DVD/MD IN o VIDEO 3 queda seleccionado como fuente para la función VIDEO 1 o VIDEO 3, y el equipo conectado a los terminales VIDEO 2/LD/TV para la función VIDEO 2.

NOTA

El modo "DIGITAL" cambiará a "ANALOG" cuando presione el botón TAPE MONITOR.

Cuando se encienda el indicador "OVER LEVEL"

Esta unidad dispone de un indicador OVER LEVEL. Cuando las señales analógicas de entrada procedentes del equipo conectado tengan un nivel demasiado alto como para poder aceptarse, el indicador se ilumina en la parte derecha del visualizador. En este caso, ajuste el nivel de entrada como se indica a continuación de forma que desaparezca el indicador.

Para ajustar el nivel del sonido de la fuente conectada

El nivel de sensibilidad de entrada de cada función podrá ajustarse (excepto las funciones TUNER, VIDEO 1 (DIGITAL), VIDEO 2 (DIGITAL) y VIDEO 3 (DIGITAL)).

Cuando el nivel del sonido de la fuente conectada sea superior o inferior al de TUNER, ajustelo de la forma siguiente.

1 Seleccione la función que desee ajustar.

Gire FUNCTION o presione el botón TAPE MONITOR y ponga la fuente en reproducción.

2 Presione repetidamente el botón ∧ (UP) o ∨ (DOWN).

Ajuste el nivel de forma que el indicador "OVER LEVEL" no se encienda en el visualizador.

• El nivel podrá ajustarse entre -6 dB (MIN) y +8 dB (MAX) en pasos de 2 dB. Ajuste el nivel de forma que el sonido salga con el mismo nivel que el de TUNER.
• El nivel de sensibilidad de entrada de TAPE MONITOR podrá ajustarse a 0dB o -6dB.

PARA REPRODUCIR UN DISCO DVD O LD GRBADO CON DOLBY DIGITAL O DTS SURROUND

Este receptor dispone de un decodificador Dolby Digital y decodificador DTS, y terminales DIGITAL IN (OPTICAL y COAXIAL). Cuando haya conectado un reproductor de discos DVD o LD a los terminales DIGITAL IN del receptor, podrá disfrutar en su hogar de sonido con calidad semejante al de una sala de cine cuando reproduzca discos grabados con Dolby Digital surround o DTS surround.

Antes de la operación

• Compruebe que no haya seleccionado TAPE MONITOR. Si había seleccionado TAPE MONITOR, presione el botón TAPE MONITOR de forma que en el visualizador aparezca "TAPE OFF".
• Cuando haya conectado un reproductor de discos LD provisto de terminal AC-3 RF OUT, utilice un demodulador de RF. Conecte también los terminales AUDIO OUT del reproductor de discos LD al reproductor para reproducir todas las fuentes. Para más información, consulte el manual de instrucciones del reproductor de discos LD.

1 Gire FUNCTION para seleccionar VIDEO 1 (VIDEO 2 o VIDEO3) y presione repetidamente el botón DIGITAL/ANALOG/BAND hasta que se visualice "DIGITAL".

El reproductor de discos DVD (LD) conectado a los terminales OPTICAL (COAXIAL) DIGITAL IN se seleccionará como fuente.

2 Inicie la reproducción del disco DVD (LD) grabado con Dolby Digital Surround o DTS surround.

- El indicador "DOLBY DIGITAL" se encenderá en el visualizador cuando el tren de bitios de Dolby Digital surround alcance la unidad.

SUB WOOFER DCH DOWNMIX DOLBY DIGITAL VIDEO 1 【0 CENTER】 VOLUME T-BASS BRE DIGITAL

Para seleccionar el modo Dolby Digital surround de acuerdo con sus altavoces, consulte "SELECCION DE DOLBY SURROUND" de la página 15.

- El indicador "dts" se encenderá en el visualizador cuando el tren de bitios de DTS surround alcance la unidad.

SUB WOOFER 1) ECH DOWNMX VIDEO 1 【0】CENTER edu VOLUME T-BASS BEE DISTAL

Para seleccionar el modo DTS surround de acuerdo con sus altavoces, consulte "SELECCION DE DTS SURROUND" de la página 19.

NOTA

• Cuando haya seleccionado TAPE MONITOR y el indicador TAPE MONITOR se haya encendido en rojo, no podrá seleccionar "DIGITAL".
• Cuando conecte unos auriculares, el modo Dolby Digital surround y DTS surround cambiará automáticamente a "2chSTEREO" y en el visualizador se encenderá el indicador "2CH DOWNMIX". Incluso si presiona el botón SURROUND mientras los auriculares se encuentran enchufados, no podrá cambiar el modo.
• Esta unidad admite señales de entrada del tren de bitios de sonido perimétrico Dolby Digital, DTS y PCM lineal cuya frecuencia de muestreo sea de 32 kHz, 44,1 kHz, 48 kHz y 96 kHz.
• Al conectar algunos reproductores de discos DVD al receptor a través de los terminales DIGITAL IN, podrá escucharse ruido en la operación del DVD: por ejemplo, durante la búsqueda en un disco u omisión de un capítulo.

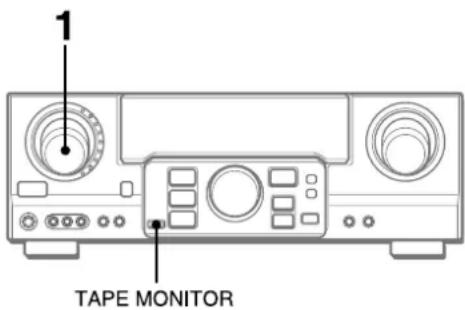

GRABACION DE UNA FUENTE DE AUDIO

1 TAPE MONITOR

1 Seleccione la fuente de programas que desee grabar.
Gire FUNCTION.
2 Ponga el deck de casetes o el grabador de minidiscos en el modo de grabación.
3 Ponga en reproducción la fuente de programas seleccionada.

Para escuchar el sonido grabado durante la grabación (cuando el deck de casetes conectado posee un sistema de tres cabezas)

Presione el botón TAPE MONITOR. En el visualizador aparecerá "TAPE ON" durante cuatro segundos, y después volverá a aparecer el nombre de la fuente seleccionada en el paso 1. Para cancelar la escucha, vuelva a presionar el botón para que aparezca "TAPE OFF".

NOTA

• Ningún sistema de control del sonido tendrá efecto en la grabación (consulte la página 8).
• El sonido de entrada a través de los terminales DIGITAL IN no podrá grabarse. Para grabar el sonido procedente de un reproductor de discos DVD, CD, MD o LD, conecte los terminales AUDIO OUT a los terminales AUDIO IN correspondientes del receptor. El sonido se grabará en el formato de 2 canales estéreo.
• Cuando grabe fuentes de audio mediante la grabadora de MD conectada a los terminales VIDEO 1/DVD/MD AUDIO OUT, la fuente de vídeo seleccionada (consulte la página 11) deberá ser V2 o V3. No es posible grabar mientras V1 (VIDEO 1) esté seleccionado y mostrado en el visualizador.
• El sonido procedente de la grabadora de casetes conectada a los terminales TAPE MONITOR IN no podrá grabarse.

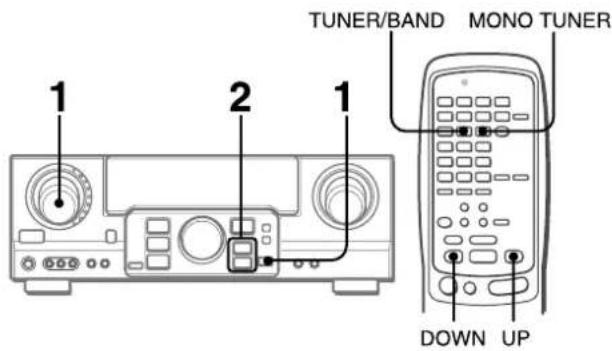

SINTONIA MANUAL

TUNER/BAND MONO TUNER 1 2 1 DOWN UP

1 Gire FUNCTION para seleccionar la función TUNER y presione el botón DIGITAL/ANALOG/BAND varias veces para seleccionar la banda que desee.

La visualización cambiará a la indicación de la frecuencia después de haber mostrado la banda y la fuente de vídeo (V1, V2, o V3) durante dos segundos.

2 Presione el botón ∧ o ∨ para seleccionar una emisora.

Cada vez que presione el botón, la frecuencia cambiará. Cuando se reciba una emisora, se visualizará "TUNE" durante dos segundos. Durante la recepción de FM estéreo, se visualizará (10).

SUB WOOFER 0 | 【0】CENTER TUNE VOLUME RIDE 1-GAIN

NOTA

Para sintonizar emisoras con el controlador remoto, memorice primero las emisoras (consulte la página siguiente). Puede seleccionar la banda deseada con el botón TUNER/BAND y sintonizar las emisoras memorizadas presionando el botón UP o DOWN.

Para buscar una emisora rápidamente desde la unidad principal (búsqueda automática)

Mantenga presionado el botón ∧ o ∨ hasta que el sintonizador comience a buscar una emisora. Una vez sintonizada alguna emisora, la búsqueda se detiene.

Para parar manualmente la búsqueda automática, presione el botón ∧ o ∨.

- La búsqueda automática es posible que no se pare en emisoras de señal muy débil.

Cuando un programa de radiodifusión de FM estéreo contenga ruido

Presione el botón MONO TUNER del controlador remoto para que en el visualizador aparezca "MONO".

El ruido se reducirá, pero la recepción será monoaural.

Para restaurar la recepción estéreo, presione el botón para que aparezca "STEREO".

Cuando la recepción contenga ruido de interferencia Aleje la unidad de otros aparatos eléctricos, especialmente dispositivos de audio digitales, o desconecte la alimentación del aparato que esté generando las señales de ruido.

Para cambiar el intervalo de sintonía de AM

El ajuste inicial del intervalo de sintonía de AM es de 10 kHz/paso. Para utilizar esta unidad donde el sistema de asignación de frecuencias sea de 9 kHz/paso, cambie el intervalo de sintonía.

Mantenga presionado el botón DIGITAL/ANALOG/BAND y presione el botón POWER.

Para volver al intervalo anterior, repita este procedimiento.

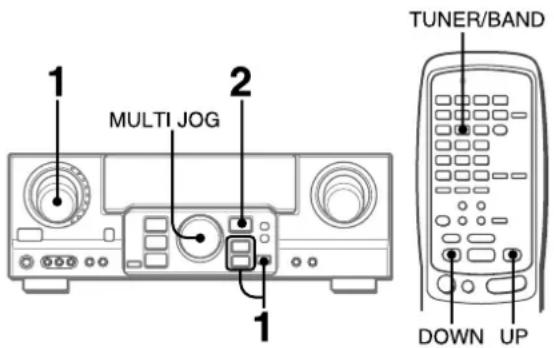

MEMORIZACION DE EMISORAS

1 MULTI JOG 2 1 TUNER/BAND DOWN UP

La unidad podrá almacenar un total de 32 emisoras. Cuando almacene una emisora, se le asignará un número de memorización. Utilice el número de memorización para sintonizar directamente la emisora almacenada.

1 Gire FUNCTION para seleccionar la función TUNER y presione repetidamente el botón DIGITAL/ANALOG/BAND para seleccionar la banda que desee. A continuación, presione el botón ∧ o √ para seleccionar una emisora.
2 Presione el botón ENTER para almacenar la emisora.

Un número preajustado asignado a la emisora, que comienza a partir del 1 en orden consecutivo para cada banda, aparece en el visualizador durante dos segundos.

3 Repita los pasos 1 y 2.

No se almacenarán más emisoras y aparecerá "FULL" si ya se ha almacenado un total de 32 emisoras para todas las bandas.

NOTA

Cuando cambie el intervalo de sintonía de AM, se borrarán todas las emisoras memorizadas. En este caso tendrá que volver a memorizar las emisoras.

SINTONIZACIÓN DE NÚMEROS MEMORIZADOS

1 Gire FUNCTION para seleccionar la función TUNER y presione repetidamente el botón DIGITAL/ANALOG/BAND para seleccionar una banda.
2 Gire MULTI JOG para seleccionar un número de memorización.

Para borrar una emisora memorizada

Seleccione el número de memorización de la emisora que desee borrar. A continuación, presione el botón ENTER y vuelva a presionarlo antes de cuatro segundos.

Se reducen en uno los números de memorización de todas las demás emisoras de la banda que tengan números más altos.

Al utilizar el controlador remoto

1 Presione el botón TUNER/BAND para seleccionar la banda deseada.
2 Presione el botón UP o DOWN para seleccionar un número de memorización.

Esta unidad dispone de un decodificador Dolby Pro Logic, de un decodificador Dolby Digital y decodificador DTS.

Los altavoces central y perimétricos (estándar) aseguran sonido de cine a plena escala para el hogar. Cuando reproduzca discos o software de vídeo grabados con Dolby Pro Logic, Dolby Digital surround o DTS surround, un sonido sorprendentemente realista rodeará al oyente para crear un nuevo nivel de entretenimiento audiovisual.

El control independiente de los cinco canales permitirá al oyente disfrutar del mismo tipo de reproducción de sonido que el experimentado en salas de cine. Las voces se reproducirán en el campo acústico delantero y central, mientras que los sonidos ambientales como el de automóviles o multitudes se reproducirá por todos los lados del oyente y le ofrecen una experiencia audiovisual increíblemente realista. Lea cuidadosamente lo siguiente para "sintonizar" la salida del sistema de acuerdo con las características de su espacio de escucha.

Compruebe lo siguiente:

• Antes de disfrutar de sonido DOLBY surround o DTS surround, ajuste los niveles de sonido de los altavoces al equilibrio apropiado (consulte la página 16).
• Cerciórese de que los altavoces estén adecuadamente conectados y ubicados (consulte las páginas 4 y 5).
• Cerciórese de que el televisor y la unidad de vídeo estén adecuadamente conectados (consulte la página 3).
• Cerciórese de que el disco, la videocinata, etc., sean del sistema Dolby Pro Logic, Dolby Digital surround o DTS surround.

Los modos y ajustes óptimos de Dolby Digital surround y Dolby Pro Logic dependen del tipo y la ubicación de los altavoces. Se recomienda el uso de altavoces AIWA opcionales para todos los canales, por ejemplo, el sistema de altavoces SX-AVR2900. Compruebe su tipo y ubicación actual de los altavoces y seleccione el modo recomendado para su caso.

Modo recomendado

Modo PHANTOM: Seleccione este modo cuando no haya conectado un altavoz central. Todas las señales del canal central se redistribuirán a los altavoces de los canales izquierdo y derecho.

Modo 3 STEREO: Seleccione este modo cuando no haya conectado altavoces perimétricos.

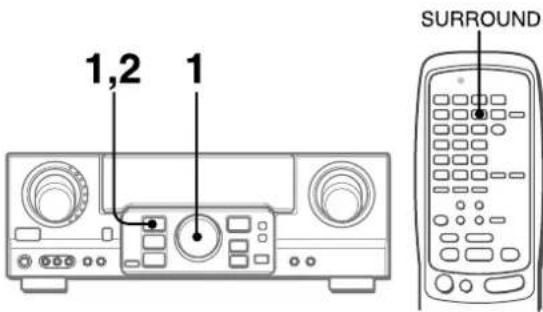

PARA SELECCIONAR UN MODO DOLBY SURROUND

1,2 1 SURROUND

Preparativos

• Cuando seleccione un modo Dolby Digital Surround, elija la función VIDEO 1 (DIGITAL), VIDEO 2 (DIGITAL) o VIDEO 3 (DIGITAL) (consulte la página 12) y ponga en reproducción un disco grabado dcon Dolby Digital Surround antes de seleccionar el modo.
• Cuando haya seleccionado el modo Dolby Pro Logic, elija cualquier función excepto VIDEO 1 (DIGITAL), VIDEO 2 (DIGITAL) y VIDEO 3 (DIGITAL).

1 Presione el botón SURROUND y gire MULTI JOG para seleccionar el modo apropiado.

El nombre del modo seleccionado aparece en el visualizador.

Para seleccionar el modo 2chSTEREO, presione repetidamente el botón SURROUND hasta que aparezca "2chSTEREO".

NOTA

Seleccione el modo Dolby Digital Surround mientras reproduce una fuente grabada en Dolby Digital Surround.

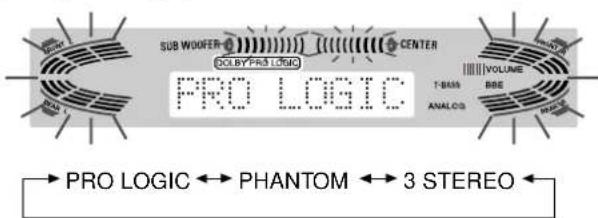

[Dolby Pro Logic]

SUB WOOFER COLBY PRO LOGIC CENTER PRO LOGIC VOLUME T-BASS RBE ANALOG PRO LOGIC ← PHANTOM ← 3 STEREO ←

2 Mantenga presionado el botón SURROUND hasta que aparezca el modo de altavoz central deseado. (Excepto los modos 2chSTEREO y PHANTOM.)

Aparecerán "NORMAL" y "WIDE", uno tras atro.

Al emplear el controlador remoto

Presione el botón SURROUND varias veces para seleccionar el modo, y manténgalo presionado para seleccionar el modo de altavoz central.

NOTA

• Dependiendo de la fuente de sonido, o de las condiciones de escucha, es posible que no obtenga el efecto perimétrico incluso aunque haya seleccionado Dolby Digital surround o Dolby Pro Logic.
• El efecto completo de Dolby Digital surround o Dolby Pro Logic no podrá obtenerlo cuando utilice software grabado sin el sistema Dolby Digital surround o Dolby Pro Logic. En este caso, utilice el sistema perimétrico del DSP en su lugar (consulte la página 10).
• Cuando enchufe los auriculares:
• El sistema Dolby Pro Logic se cancelará automáticamente.
• El modo Dolby Digital surround cambiará automáticamente a "2chSTEREO".
• Cuando enchufe los auriculares:
• No podrá activar el modo Dolby Pro Logic.
• No es posible cambiar el modo Dolby Digital surround.
• El sistema Dolby Pro Logic se cancelará automáticamente y no podrá activarse si la señal de entrada es de 96 kHz.

AJUSTE DEL EQUILIBRIO DEL NIVEL ENTRE ALTAVOCES

1 2,4 3

DOLBY SURROUND Y DTS SURROUND

Esta unidad dispone de un generador de señal de prueba incorporado denominado secuenciador de ruido para facilitar el ajuste del equilibrio de los cinco canales.

El secuenciador da salida a una señal de ruido que "viaja" de canal a canal para permitir el ajuste sencillo del nivel del sonido a fin de obtener la misma sonoridad aparente desde cada canal en su posición de escucha.

1 Seleccione el modo Dolby Digital surround (excepto "2chSTEREO") o Dolby Pro Logic de acuerdo con el tipo y la ubicación de sus altavoces.
(Consulte la página 15.)

2 Presione el botón MANUAL SELECT del controlador remoto y manténgalo presionado durante unos dos segundos hasta que comience a parpadear "L" de "L/R 0dB".

A cada canal se enviará ana señal de ruido de la forma siguiente:

Modo DOLBY D (PRO LOGIC) NORMAL o WIDE

Modo PHANTOM

Modo 3 STEREO NORMAL o WIDE

* "L" o "R" parpadeará para indicar uno de los altavoces delanteros a través del que sale señal de ruido.

3 Ajuste el nivel del sonido de los altavoces dental y perimétricos.

Mientras parpadea "CEN," "S-L" o "S-R" en el visualizador, presione el botón UP o DOWN del controlador remoto para que el nivel de sonido de los altavoces central o perimétricos coincida con el de los altavoces delanteros.

El equilibrio de los altavoces delanteros también podrá ajustarse mientras esté visualizándose "L/R".

NOTA

No es posible utilizar el botón ∧ o ∨ de la unidad principal.

4 Para parar la señal de ruido, vuelva a presionar el botón MANUAL SELECT.

NOTA

Cuando ajuste el equilibrio de nivel de los altavoces de Dolby Digital surround, también cambiará el de Dolby Pro Logic, y viceversa.

Información sobre los canales

Los altavoces izquierdo y derecho crean el efecto estéreo.

El altavoz central ayuda a ubicar con precisión el sonido sobre un campo acústico amplio.

Los altavoces perimétricos montados atrás realizan la "profundidad" del campo acústico.

Para cambiar el tiempo de retardo de los altavoces perimétricos o del central cuando utilice el modo Dolby Digital surround o Dolby Pro Logic

Cuando haya activado Dolby Digital surround (excepto "2chSTEREO") o Dolby Pro Logic, presione repetidamente el botón MANUAL SELECT del controlador remoto para que se visualice "CEN 0mS" o "SUR 5mS" (SUR 20mS). A continuación, dentro de 4 segundos, presione el botón ∧(UP) o √(DOWN) o gire MULTI JOG. El tiempo de demora cambiará tal como se muestra a continuación.

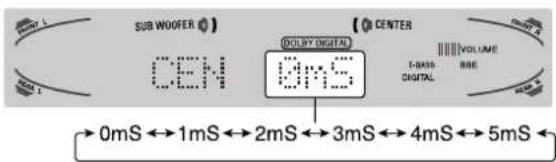

[Altavoz central]

Ajuste el tiempo de retardo de forma que las líneas (voz de una película) se oigan claramente y de forma natural.

El tiempo de retardo del altavoz central está inicialmente ajustado a 0 ms (milisegundos). Podrá ajustarse entre 0 y 5 ms en pasos de 1 ms.

SUB WOOFER CEN 0ms CENTER VOLUME I-BASES DIGITAL RIDE 0mS←1mS←2mS←3mS←4mS←5mS←

[Altavoces perimétricos]

Ajuste el tiempo de retardo a su gusto.

Dolby Digital Surround

El tiempo de retardo de los altavoces está inicialmente ajustado a 5 ms. Podrán cambiarse entre 0 y 15 ms en pasos de 5 ms.

Dolby Pro Logic

El tiempo de retardo del altavoz central está inicialmente ajustado a 20 ms. Podrá ajustarse entre 15 y 30 ms en pasos de 5 ms.

NOTA

• Cuando ajuste el tiempo de retardo de los altavoces perimétricos o del central para el modo Dolby Digital surround, también cambiará el del modo Dolby Pro Logic, y viceversa.
• Cuando ajuste el tiempo de retardo de los altavoces perimétricos en el modo Dolby Digital surround a 0 ms (5 ms, 10 ms, 15 ms), el del modo Dolby Pro Logic se ajustará a 15 ms (20 ms, 25 ms, o 30 ms), y viceversa.

Para ajustar el equilibrio del nivel de los altavoces mientras escuche una fuente

El equilibrio del nivel de los altavoces podrá cambiarse después de haberlo ajustado con el secuenciador de sonido. El equilibrio podrá cambiarse cada vez que se active el sistema Dolby Digital surround o Dolby Pro Logic.

1 Ponga en reproducción un disco o software de vídeo grabado con Dolby Pro Logic o Dolby Digital surround.
2 Presione repetidamente el botón MANUAL SELECT del controlador remoto para que aparezca "L/R," "CEN," "S-L" o "S-R" en el visualizador.
3 Presione el botón ∧(UP) o √(DOWN) o gire MULTI JOG mientras el nombre del altavoz que desee ajustar se encuentre en el visualizador.

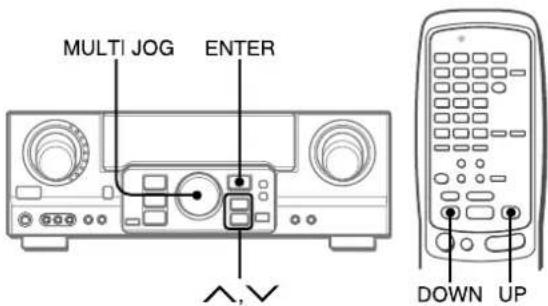

AJUSTE DEL SONIDO DOLBY DIGITAL SURROUND

MULTI JOG ENTER ^,V DOWN UP

AJUSTE DEL EFECTO DE SONIDO DE BAJA FRECUENCIA (LFE)

Un disco grabado con Dolby Digital surround contiene señales especiales denominadas LFE para reforzar el efecto del sonido de baja frecuencia. Las señales LFE se graban en ciertas partes particulares del disco y salen a través del altavoz de subgraves para reproducir un sonido bajo sorprendentemente potente.

El nivel del sonido de las señales LFE podrá ajustarse de acuerdo con los altavoces conectados mientras esté activado el sistema Dolby Digital surround.

Preparativos

• Al conectar un altavoz de subgraves, seleccione "SUBW ON" (consulte la página 5).
• Reproduzca un disco grabado en Dolby Digital Surround.

1 Mantenga presionado el botón ∧ (UP) o ∨ (DOWN) hasta que se visualice "LFE".
2 Presione repetidamente el botón ∧(UP) o ∨(DOWN) o gire MULTIJOG para ajustar el nivel LFE.

La unidad está inicialmente ajustada a 0 dB (máximo) y podrá reajustarse como se indica a continuación.

Al seleccionar "SUBW OFF", las señales LFE se redistribuyen entre los demás altavoces.

AJUSTE DE LA GAMA DINÁMICA

La gama dinámica del sonido Dolby Digital surround podrá ajustarse. La unidad está inicialmente ajustada al modo "STD" (estándar).

1 Con el sonido perimétrico Dolby Digital activado, presione el botón ENTER y manténgalo presionado hasta que "MID NIGHT THEATER" se desplace por el visualizador.

2 Presione el botón ∧(UP) o ∨(DOWN) o gire MULTI JOG para seleccionar el modo "MAX", "STD" o "MIN".

Usted podrá disfrutar de sonido de gama dinámica completa al igual que en una sala de cine.

[STD]

Posición original, para reproducir en su hogar, recomendado para productores de software.

[MAX]

Seleccione este modo cuando desee reproducir a bajo volumen.

Éste es el modo recomendado para reproducir por la noche.

SELECCION DE DTS SURROUND

Los modos y ajustes óptimos de DTS surround dependen del tipo y la ubicación de los altavoces. Se recomienda el uso de altavoces Aiwa opcionales para todos los canales, por ejemplo, el sistema de altavoces SX-AVR2900.

Compruebe su tipo y ubicación actual de los altavoces y seleccione el modo recomendado para su caso.

Modo recomendado

	Altavoz central	Sin altavoz central
Altavoces perimétricos (altavoces traseros)	5.1ch	4 ch
Sin altavoces perimétricos	3 STEREO	2chSTEREO

Modo 4 ch: Seleccione este modo cuando no haya conectado un altavoz central. Todas las señales del canal central se redistribuirán a los altavoces de los canales izquierdo y derecho.

Modo 3 STEREO: Seleccione este modo cuando no haya conectado altavoces perimétricos.

PARA SELECCIONAR UN MODO DTS SURROUND

MULTI JOG SURROUND ENTER

Preparativos

Al seleccionar un sonido perimétrico DTS, seleccione la función de DIGITAL y reproduzca un disco grabado en dicho sonido antes de seleccionar el modo.

1 Presione el botón SURROUND y gire MULTI JOG para seleccionar el modo apropiado.

El nombre del modo seleccionado aparece en el visualizador.

Para seleccionar el modo 2chSTEREO, presione repetidamente el botón SURROUND hasta que aparezca "2chSTEREO".

Antes de reproducir un disco, ajuste el balance de nivel de los altavoces en el modo Dolby Digital o Dolby Pro Logic como se describe en la página 16.

Para ajustar el balance mientras escucha la fuente, consulte la columna derecha de la página 17 y realice los pasos 2 y 3. El tiempo de retardo de los altavoces central y perimétricos no puede ajustarse en el modo de sonido perimétrico DTS.

NOTA

• Dependiendo de la fuente de sonido, o de las condiciones de escucha, es posible que no obtenga el efecto perimétrico incluso aunque haya seleccionado DTS surround.
• El efecto completo de DTS surround no podrá obtenerlo cuando utilice software grabado sin el sistema DTS surround. En este caso, utilice el sistema perimétrico del DSP en su lugar (consulte la página 10).
• Cuando enchufe los auriculares, el modo DTS surround cambiará automáticamente a "2chSTEREO".
• Cuando enchufe los auriculares, no es posible cambiar el modo DTS surround.

PARA ESCUCHAR EL SONIDO DTS ORIGINAL

Cuando DTS aparezca en el visualizador, todos los ajustes de sonido podrán cancelarse para el sonido DTS.

1 Con el sonido perimétrico DTS activado, presione el botón ENTER y manténgalo presionado hasta que "BYPASS OFF" se desplace por el visualizador.

SUB WOOFER 0] 【0 CENTER】 BYPASSOFF T-BAIN DIALUAL VOLUME RISC

2 Presione nuevamente el botón ENTER para que aparezca "BYPASS ON".

Para restaurar los ajustes de sonido

Repita los pasos 1 y 2 para que aparezca "BYPASSOFF".

OPERACION DE UN TELEVISOR, SISTEMA DE CABLEVISION, VIDEOGRABADORA, Y REPRODUCTOR DE DISCOS COMPACTOS

Con este controlador remoto, podrá gobernar un televisor, un sistema de cablevisión, una videocámara, y un reproductor de discos compactos.

PARA INTRODUCIR UN CODIGO DE IDENTIFICACION DE UN EQUIPO EXTERNO

Antes de intentar controlar estos equipos, cerciórese de asignar el código de identificación de los mismos al controlador remoto de la misma de la forma siguiente.

1 Confirme el número de código del equipo externo.

Consulte la lista de códigos de identificación del "APÉNDICE" de este manual.

2 Presione el botón TV, CABLE, VCR, o CD del área MODE SELECT.

NOTA

Al introducir el código de identificación de un receptor DSS de satélites, presione el botón CABLE.

3 Mantenga presionado el botón SET UP durante unos 3 segundos.

Compruebe si el indicador parpadea dos veces manteniendo presionado el botón SET UP.

4 Presione los cuatro botones DIGIT correspondientes al código de identificación del equipo externo.

Por ejemplo, si su reproductor de discos compactos es AIWA, el código de identificación requerido es 0124 o 0157. En este caso, presione los botones DIGIT en el orden de "0", "1", "2", y "4" (o "0", "1", "5", y "7").

Después de presionar el cuarto botón DIGIT, el indicador parpadea dos veces para indicar que el código de identificación es correcto y que se ha almacenado en el controlador remoto.

Para confirmar el código de identificación almacenado Usted podrá comprobar el código de identificación almacenado contando el número que parpadea el Indicador.

1 Presione el botón TV, CABLE, VCR, o CD. Por ejemplo, para comprobar el código almacenado para un reproductor de discos compactos, presione CD.
2 Mantenga presionado el botón SET UP durante unos 3 segundos.
3 Presione "9", "9", y "0".
4 Presione "1", y cuente los parpadeos del indicador. Por ejemplo, en caso de que el código de identificación almacenado sea "0157". El indicador no parpadea.
5 Presione "2", y cuente los parpadeos del indicador. El indicador parpadeará una vez.
6 Presione "3", y cuente los parpadeos del indicador. El indicador parpadeará cinco veces.
7 Presione "4", y cuente los parpadeos del indicador. El indicador parpadeará siete veces.

PARA CONTROLAR UN TELEVISOR, SISTEMA DE CABLEVISION, VIDEOGRABADORA, Y REPRODUCTOR DE DISCOS COMPACTOS

DIGIT (0-9) TV,CABLE, VCR,CD ENTER CHANNEL VCR/CD VOLUME

1 Presione cualquier botón del área MODE SELECT (TV, CABLE, VCR, o CD).

El controlador remoto habrá quedado listo para gobernar el equipo del modo seleccionado.

2 Presione uno de los botones indicados arriba.

Con respecto a la utilización de los botones 0 - 9 y ENTER, consulte el manual de instrucciones suministrado con la unidad que desee controlar.

Los demás botones indicados arriba poseen la misma función que la de los botones de la unidad que desea controlar.

NOTA

• Después de haber cambiado las pilas del controlador remoto, vuelva a introducir el código de indentificación del equipo externo.
• Si hay muchos códigos de identificación para un equipo externo en la lista de "APÉNDICE", pruebe a introducir uno tras otro hasta encontrar el que permita controlar tal equipo.

PUESTA EN HORA DEL RELOJ

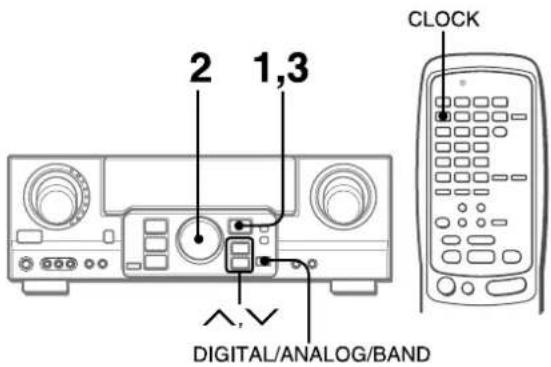

2 1,3 CLOCK ^,V DIGITAL/ANALOG/BAND

Cuando conecte por primera vez el cable de alimentación de CA, la indicación del reloj parpadeará.

Ajuste la hora de la forma siguiente con la alimentación desconectada.

1 Presione el botón ENTER.

El visualizador se vuelve un poco más brillante.

AM12:00-

2 Antes de 4 segundos, gire MULTI JOG para determinar la hora y los minutos.

El tiempo avanza al girar a la derecha y retrocede al girar a la izquierda.

También puede utilizar el botón ∧ o √ de la unidad principal. Presione el botón varias veces. Para cambiar la hora rápidamente en intervalos de 10 minutos, manténgalo presionado.

3 Presione el botón ENTER.

El reloj comienza desde el segundo 00.

NOTA

Al ajustar el reloj por primera vez después de adquirir la unidad

El contenido del visualizador se borrará.

Esto se debe a que el modo de ahorro de energía de la unidad está activado. No se trata de un fallo de funcionamiento.

El modo de ahorro de energía se puede cancelar. Consulte los detalles en la página 7.

Para corregir la hora actual

Presione el botón POWER para desconectar la alimentación de la unidad. Realice los pasos 1 a 3 anteriores.

Para hacer que se visualice la hora actual

Presione el botón CLOCK del controlador remoto. El reloj se visualizará durante 4 segundos.

Cuando la unidad se encuentra en el modo de ahorro de energía, al presionar el botón ENTER en la unidad también se mostrará la hora actual durante 4 segundos.

Para cambiar al modo de 24 horas

Muestre la hora actual y presione el botón DIGITAL/ANALOG/BAND de la unidad antes de 4 segundos.

Para volver al modo de 12 horas, repita el mismo procedimiento.

En el sistema de 12 horas, "AM 12:00" indica medianoche y "PM12:00" mediodía.

Si la indicación del reloj parpadea mientras la alimentación esté desconectada

Esto se deberá a una interrupción del suministro eléctrico. Usted tendrá que volver a poner en hora el reloj.

Si el suministro eléctrico se interrumpe durante más de 24 horas, todos los ajustes almacenados en la memoria después de haber adquirido la unidad tendrán que volver a memorizarse.

PROGRAMACION DEL TEMPORIZADOR CRONODESCONECTADOR

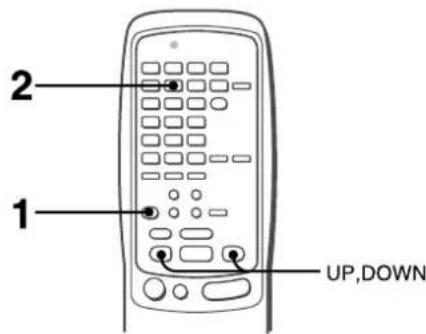

2 1 UP,DOWN

Usted podrá hacer que la alimentación de la unidad se desconecte automáticamente después del tiempo especificado.

1 Presione el botón AIWA RECEIVER.

2 Presione el botón SLEEP.

La alimentación de la unidad se desconectará después de unos 60 minutos.

Para especificar el tiempo hasta que se desconecte la alimentación

Presione repetidamente el botón UP or DOWN antes de cuatro segundos de haber realizado el paso 2.

Cada vez que presione el botón, el tiempo cambiará entre 5 y 240 minutos en pasos de 5 minutos.

SUB WOOFER ( ) 【1 CENTER SLEEP SLEEP 9:30 T-BASS VOLUME BIRE Tiempo especificado

Para comprobar el tiempo restante hasta que se desconecte la alimentación

Presione una vez el botón SLEEP. El tiempo restante se visualizará durante cuatro segundos.

Para cancelar el temporizador cronodesconectador

Presione el botón SLEEP dos veces para que aparezca "SLEEP" en el visualizador.

ESPECIFICACIONES

Sección del sintonizador de FM

Gama de sintonía 87,5 a 108 MHz

Sensibilidad útil 13,2 dBf

Terminales de antena 75 ohmios (desequilibrados)

Sección del sintonizador de AM

Gama de sintonía

530 a 1710 kHz (intervalo de 10 kHz),

531 a 1602 kHz (intervalo de 9 kHz)

Sensibilidad útil 350 ∝ V/m

Antena Antena de cuadro

Sección del amplificador

Salida de potencia [Modo estéreo]

170 vatios por canal como mín., valor eficaz, a 8 ohmios, de 40 Hz a 20 kHz, con no más del 0,9% de distorsión armónica total

[Modo Dolby Digital Surround o Dolby Pro Logic]

120 vatios por canal como mín., valor eficaz, a 8 ohmios, de 40 Hz a 20 kHz, con no más del 0,9% de distorsión armónica total

Altavoces traseros (perimétricos)

120 vatios por canal como mín., valor eficaz, a 8 ohmios, 1 kHz, con no más del 0,9% de distorsión armónica total

Altavoz central

120 vatios como mín., valor eficaz, a 8 ohmios, 1 kHz, con no más del 0,9% de distorsión armónica total

Distorsión armónica

0,08 % (85 W, 1 kHz, 8ohms,

total Altavoces delanteros)

Entradas AUDIO IN

PHONO: 2,5 mV, ajustable (47 kiloohmios)

CD, VIDEO 1/DVD/MD, VIDEO 2/

LD/TV, VIDEO 3: 300 mV,

ajustable (47 kiloohmios)

TAPE MONITOR: 350 mV,

ajustable (47 kiloohmios)

AUX: 230 mV,

ajustable (47 kiloohmios)

DIGITAL IN

COAXIAL (VIDEO 2):

OPTICAL (VIDEO 1):

OPTICAL (VIDEO 3):

acepta señales PCM lineales y tren

de bitios de Dolby Digital y DTS

seleccionable (altavoces delanteros A y B):

Con el selector SPEAKER

IMPEDANCE SELECTOR en

4Ω, aceptará altavoces de 4 ohmios.

Con el selector SPEAKER

IMPEDANCE SELECTOR en

8Ω, aceptará altavoces de 8 ohmios o más.

altavoces de 8 ohmios o más

CENTER SPEAKER IMP: 8Ω/4Ω

seleccionable

Con el selector SPEAKER

IMPEDANCE SELECTOR en

4Ω, aceptará altavoces de 4 ohmios.

Con el selector SPEAKER

IMPEDANCE SELECTOR en

8Ω, aceptará altavoces de 8 ohmios o más.

PHONES (toma estéreo): Acepta altavoces de 32 ohmios o más

Silenciamiento -20 dB

Sección general

Alimentación

120 V CA, 60 Hz

Consumo

270 W

Consumo en el

ECO OFF: 55 W

mode de espera

ECO ON: 1,4 W

Dimensiones (AN

. Prf)

430 · 155 · 402 mm

(17 · 6 ^1 / 8 · 15 ^7 / 8 pulgadas)

12,5 kg (27 lb 9 oz.)

Las especificaciones y el aspecto externo están sujetos a cambio sin previo aviso.

BBE SYSTEM

Las siglas "BBE" y el "símbolo BBE" son marcas comerciales de BBE Sound Inc.

Con licencia de BBE Sound Inc.

- Fabricados con licencia de Dolby Laboratories.

"Dolby", "Pro Logic", y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. Trabajos no publicados confidenciales. ©1992-1997 Dolby Laboratories, Inc. Reservados todos los derechos.

- Fabricado bajo licencia de Digital Theater Systems, Ino. Patente de EE.UU. N° 5.451.942 y otras patentes mundiales emitidas y pendientes. "DTS" y "DTS Digital Surround" son marcas comerciales de Digital Theater Systems, Inc. ©1996 Digital Theater systems, Ino. Todos los Derechos Reservados.

El mantenimiento y el cuidado ocasionales de la unidad serán necesarios para sacar el máximo partido de ella.

Para limpiar el exterior

Utilice un paño suave y seco.

Si la superficie está extremadamente sucia, utilice un paño ligeramente humedecido en una solución poco concentrada de detergente. No utilice disolventes fuertes, como alcohol, bencina, o diluidor de pintura ya que podría dañar el acabado de la unidad.

GUIA PARA LA SOLUCION DE PROBLEMAS

Si la unidad no funciona como se describe en este Manual de instrucciones, compruebe la guía siguiente.

SECCION GENERAL

No hay sonido.

- ¿Está adecuadamente conectado el cable de alimentación de CA?

- ¿Hay alguna conexión incorrecta? (→ páginas 3 y 4)

- Es posible que los terminales de los altavoces estén cortocircuitados.

→ Desconecte el cable de alimentación de CA y corrija las conexiones de los altavoces.

- ¿Ha presionado un botón de función incorrecto?

- ¿Ha presionado el botón TAPE MONITOR?

- ¿ Ha ajustado correctamente los botones FRONT SPEAKERS A y B? (→ página 7)

El sonido solamente sale a través de un altavoz.

- ¿Está adecuadamente ajustado BALANCE?

- ¿Está desconectado el otro altavoz?

El sonido se oye con un volumen muy bajo.

- ¿ Ha presionado el botón MUTING?

La visualización es errónea o se produjo un mal funcionamiento.

→ Reponga la unidad como se indica más abajo.

SECCION DEL SINTONIZADOR

Hay estáticos constantes en forma de onda.

- ¿Está adecuadamente conectada la antena? (→ página 5)

- ¿Es débil la señal de FM?

→ Conecte una antena exterior.

La recepción contiene interferencias de ruido o el sonido se oye distorsionado.

- ¿Está el sistema captando ruido externo o distorsión de múltiples trayectorias?

→ Cambie la orientación de la antena.

→ Aleje la unidad de otros aparatos eléctricos.

Reposición

Si hay alguna visualización anormal o se produce un mal funcionamiento, reponga la unidad de la forma siguiente.

1 Presione el botón POWER para desconectar la alimentación.
2 Presione el botón POWER manteniendo pulsado el botón ENTER. Todos los ajustes almacenados en la memoria después de haber adquirido la unidad se borrarán.

Si no puede desconectar la alimentación en el paso 1 debido a algún mal funcionamiento, reponga la unidad desconectando el cable de alimentación de CA, y después realice el paso 2.

INDICE DE LAS PARTES

Las instrucciones sobre cada parte de la unidad o del controlador remoto se indican en las páginas mostradas a continuación.

(en orden alfabético)

Parts Pages

AIWA RECEIVER 6, 21

AUX 11

BALANCE 8

BBE 8

CD 11.20

CHANNEL 20

CLOCK 21

DIGITAL/ANALOG/BAND 11-14, 21

DSP 10

ECO 7

ENTER 6,7,9,11,14,18-21,23

FRONT SPEAKERS A, B 7

FUNCTION 6,11-14

GEQ 9

MANUAL SELECT (TEST) 5, 10, 16, 17

MONO TUNER 13

MULTI JOG 5,7,9,10-12,14-19,21

MUTING, MUTE 8

PHONES 7

PHONO 11

POWER 6,7,13,24

RECEIVER/DIGIT 6,20

SET UP 6,20

SLEEP 21

SPEAKER IMPEDANCE

SELECTOR 4

SURROUND 15, 16, 19

TAPE MONITOR 11, 12

T-BASS 8

TUNER BAND 13, 14

TUNER PRESET/SURROUND

TUNING ∨(DOWN) 5, 6, 8-11, 13, 14, 17, 18, 21
