DWM1742MA - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural para televisor
Marca	Tripp Lite
Modelo	DWM1742MA
Tipo de movimiento	Completo (inclinación, rotación, extensión)
Compatibilidad VESA	75x75 mm a 600x400 mm
Material	Acero
Color	Negro
Fijación a la pared	Sobre montantes de madera u hormigón/ladrillo macizo
Tornillos incluidos	M4, M5, M6, M8 con arandelas y separadores
Capacidad de carga máxima	56,7 kg (125 lb)
Garantía	5 años limitada
Uso	Solo interior
Componentes incluidos	Placa VESA, brazo articulado, cubiertas, sujetacables, cubrecables, ferretería
Ajuste	Inclinación, rotación, extensión después de la instalación
Gestión de cables	Sí, con sujetacables y cubrecables integrados
Mantenimiento	Verificar la fijación cada 3 meses
Instalación requerida	Se recomiendan dos personas
Herramientas necesarias	Taladro, nivel, llave hexagonal (incluida)
Seguridad	No exceder la capacidad de carga, anclar en los montantes

Preguntas frecuentes - DWM1742MA Tripp Lite

¿Cuál es el peso máximo que puede soportar este soporte mural?

El soporte mural Tripp Lite DWM1742MA puede soportar una pantalla plana de hasta 56,7 kg (125 lb).

¿Este soporte es compatible con mi televisor?

Verifique la norma VESA de su televisor. Este soporte es compatible con las normas VESA 75x75 mm a 600x400 mm. Use los tornillos adecuados incluidos (M4, M5, M6 o M8).

¿Cómo instalar el soporte en una pared de hormigón?

Taladre agujeros piloto en el hormigón (espesor mínimo 35 mm) y use los anclajes para hormigón incluidos. No perfore las juntas de mortero. Use un taladro percutor para evitar dañar la parte posterior del agujero.

¿Puedo inclinar o rotar el televisor después de la instalación?

Sí, el soporte ofrece un movimiento completo: inclinación, rotación y extensión. Puede ajustar el ángulo después de la instalación mediante los tornillos de apriete.

¿Cómo gestionar los cables con este soporte?

Use el sujetacables y el cubrecables incluidos para enrutar y ocultar los cables. Deje suficiente holgura para permitir los movimientos del brazo.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra, que cubre defectos de materiales y mano de obra.

¿Puedo instalar este soporte solo?

Se recomienda encarecidamente contar con un asistente para levantar y posicionar el televisor de manera segura. La instalación requiere al menos dos personas.

¿Cómo mantener el soporte mural?

Verifique cada tres meses que todos los tornillos estén bien apretados y que el soporte esté fijado firmemente. Limpie con un paño suave y seco.

¿Qué hacer si falta una pieza?

Consulte la lista de verificación de componentes en el manual. Si faltan piezas o están defectuosas, visite www.triplite.com/support para obtener ayuda.

¿Este soporte es adecuado para una pantalla curva?

El soporte está diseñado para pantallas planas. Para una pantalla curva, verifique que los puntos de fijación VESA sean accesibles y que el peso no exceda la capacidad máxima. La instalación puede ser más compleja.

MANUAL DE USUARIO DWM1742MA Tripp Lite

Manual del Propietario

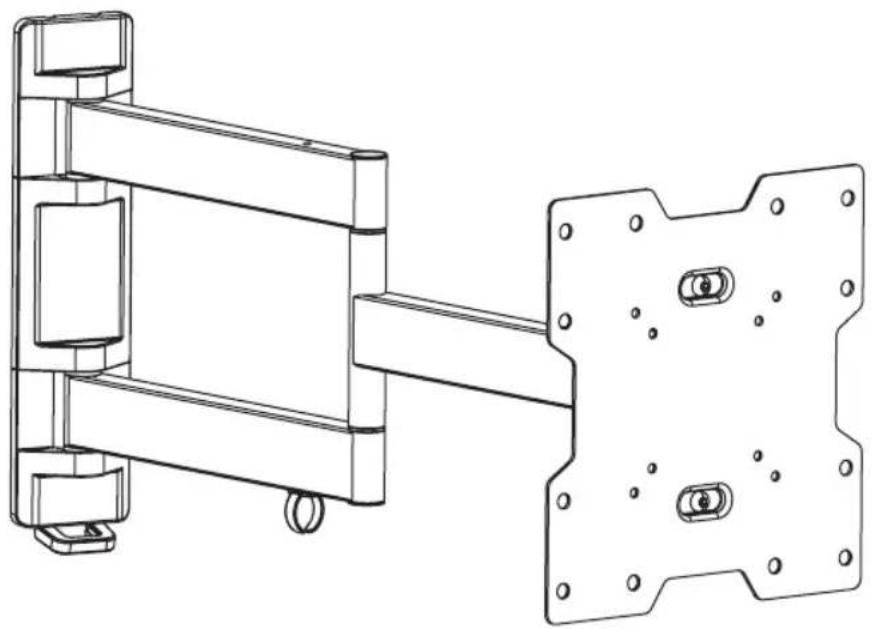

Soporte de Movimiento Completo para Instalación en Pared de Pantalla Plana

MODELO: DWM1742MA

PRECAUCION: NO EXCEDA LA CAPACIDAD MAXIMA DE CARGA INDICADA. iPUEDE OCURRIR UNA LESION SEVERA O DANO A LA PROPIEDAD!

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicia la instalación hasta que haya leido y entendido las instruciones y advertencias contentsadas en este manual. Si tiene的一些 preguntas con respecto a una de las instruciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue disnéado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este produit debe ser instalado unicolemente por alquien conuna buena
  habilidad mecaica, experiencia basa de construccion y un entendimiento
  completo de este manual de instrucciones.
• Cercórese que la superficie de instalación pueda soportar con seguridad la energia combinada de todo el hardware y componentes instalados..
• Si se instala en parexes con entramados de madera, cerciorese que los tornillos de instalacion estén anclados en el centro de los montantes. Es muy recommendable el uso de un detector de montantes.
• Utilice siempre un ayudante o equipo de elevacion mecancico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmamente pero no en excesso. Apretar excessivamente los tornillos puede dararlos componentes, reduciendograndamente su capacité de soporte.
• Este produit está disnado para usarse solo en interiores. El utilizes este producto en exteriores podra conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obr bajo el periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion.

ESTA GARANTIA NO APLICA AL DESGASTE NORMAL O A DANOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARANTIAS EXPRESAS DISTINLAS DE LA ESTIPULADA AQUI. EXCEPTO A LA EXTENSION PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDOTDAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODODE GARANTIA ESTABLECIDO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENCES. (Algunos Estados no permitted limitaciones en cuando dura una garantia y algunos estados no permiten la exclusion de limitacion de danos incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia le otorga derechos legales espécificos y usted pueda tenerculos derechos que pueda variar de una jurisidencia a另一边).

ADVERTENCIA: Antes de uso, cada 用户 debe debe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de这些东西 dispositivos para una aplicacion specifica.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo avis.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltaserialquier parte o estuviese dañada, visita www.triplite.com/support para solicitar servicios.

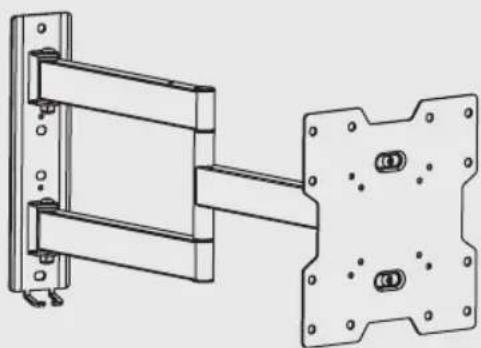

Conjunto de Brazo

Cubiertas Superior e Inferior (x2)

Plantilla de Instalacion (x1)

Cubierta del Cable (x1)

Clip de Cable (x1)

M4X5 (x1) Lhave Hexagonal (x1)

Paquete M

M4X14 (x4)

M5X14 (x4)

M6X14 (x4) M8X20 (x4)

Arandela D5 (x4)

Arandela D8 (x4)

Espaciador Pequeño (x8)

Paquete W

Tornillo de Anclaje (x4) Ancla para Concreto (x4) Arandela D6 (x4)

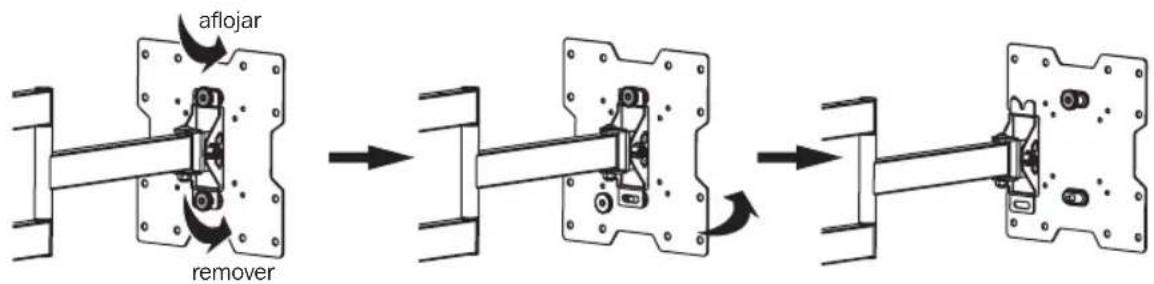

1. Separe la Placa VESA del Montaje para Pared

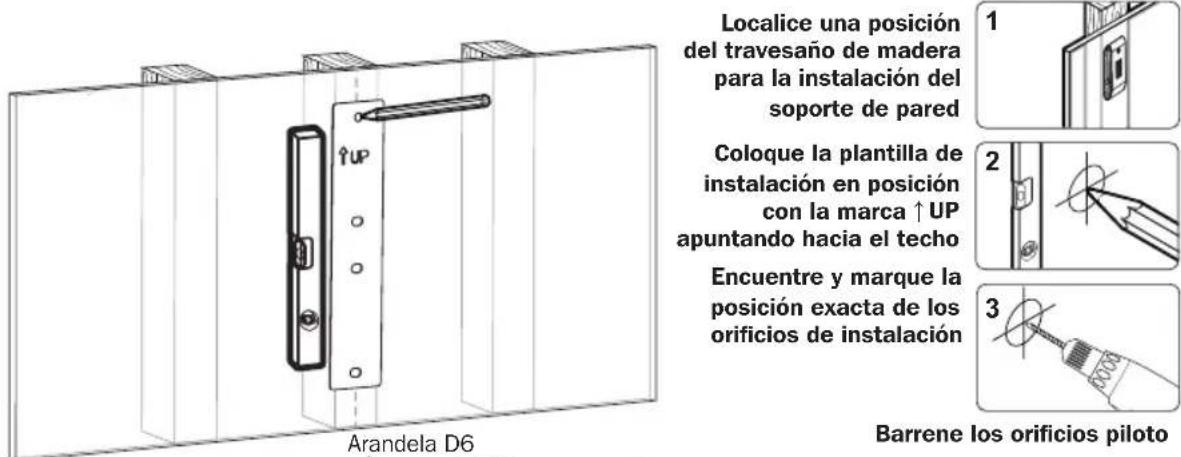

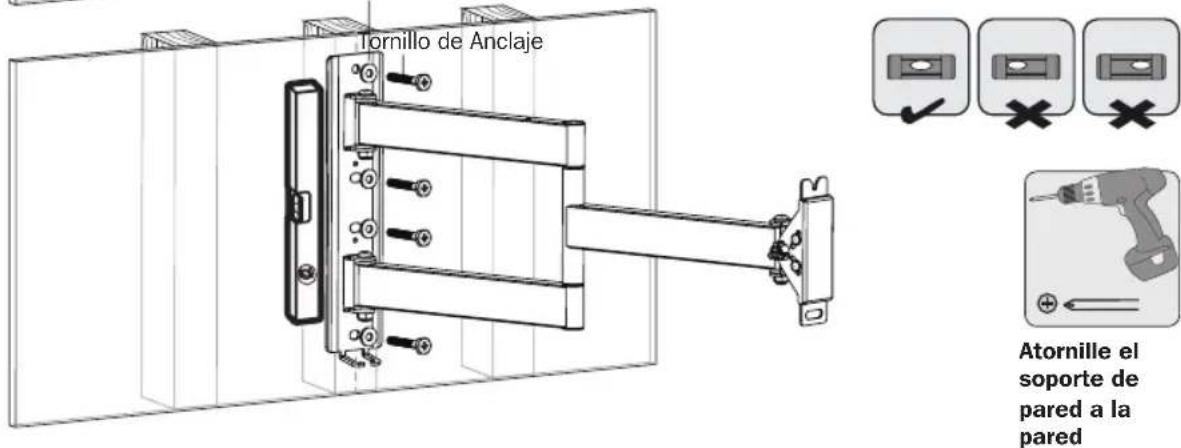

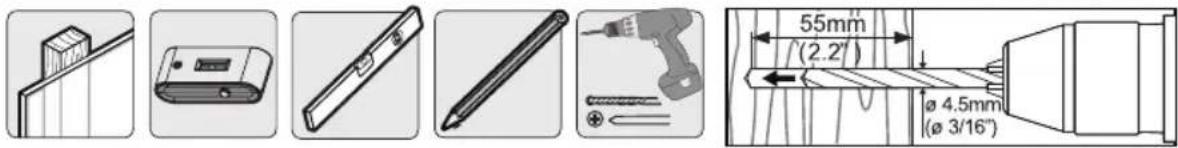

2a. Instalación en Pared con Entramado de Madera

ADVERTENCIA

• Cerciorese que los tornillos de instalacion esten anclados en el centro de los montantes. Es muy recommendable usar un detector de montantes.
• Los instaladores son responsables de proportionsar los accesos paraOthers tiOs de solutions de instalacion.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesos y componentes agregados.

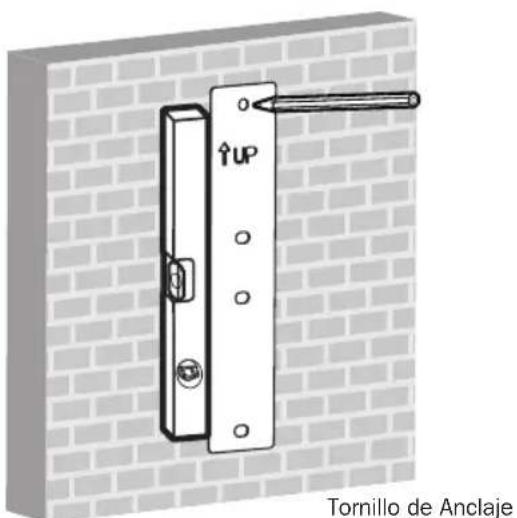

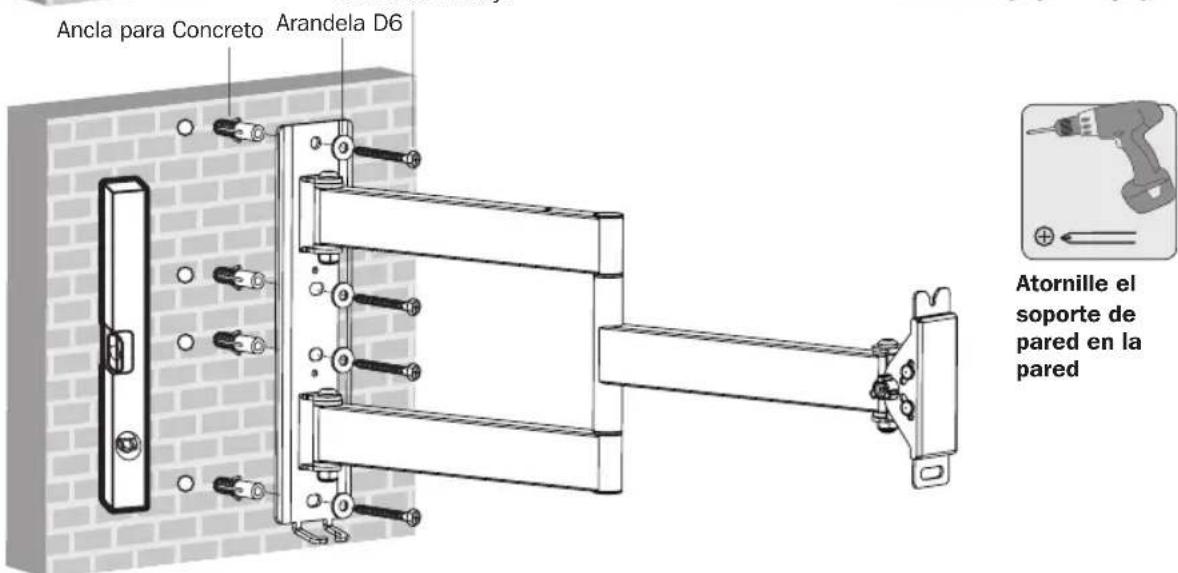

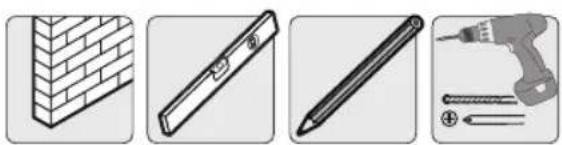

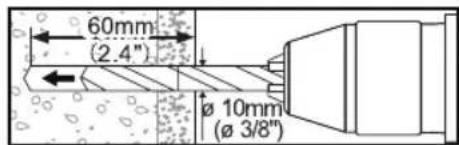

2b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

Cologne la plantilla de instalacion en la posicion deseada con lamarca UP apuntando hacia el techo

Encuentre y marque la posicion exacta de los orificios de instalacion

Barrene los orificios piloto

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35mm (1-3/8") a fin de sutar los anclajes para concreto. iNo taladre en las uniones de argamasa! Asegúrese de instalar el soporte de pared con las anclas para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones solidas de los bloques. Las secciones solidas peuvent encontrarse generalmente a 25mm (1") hacía el centro del bloque en cada extremo. Se sugiere utiliser un taladro electrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evaporar rotura de la parte posterior del orificio al entrada en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesorios y componentes agregados.

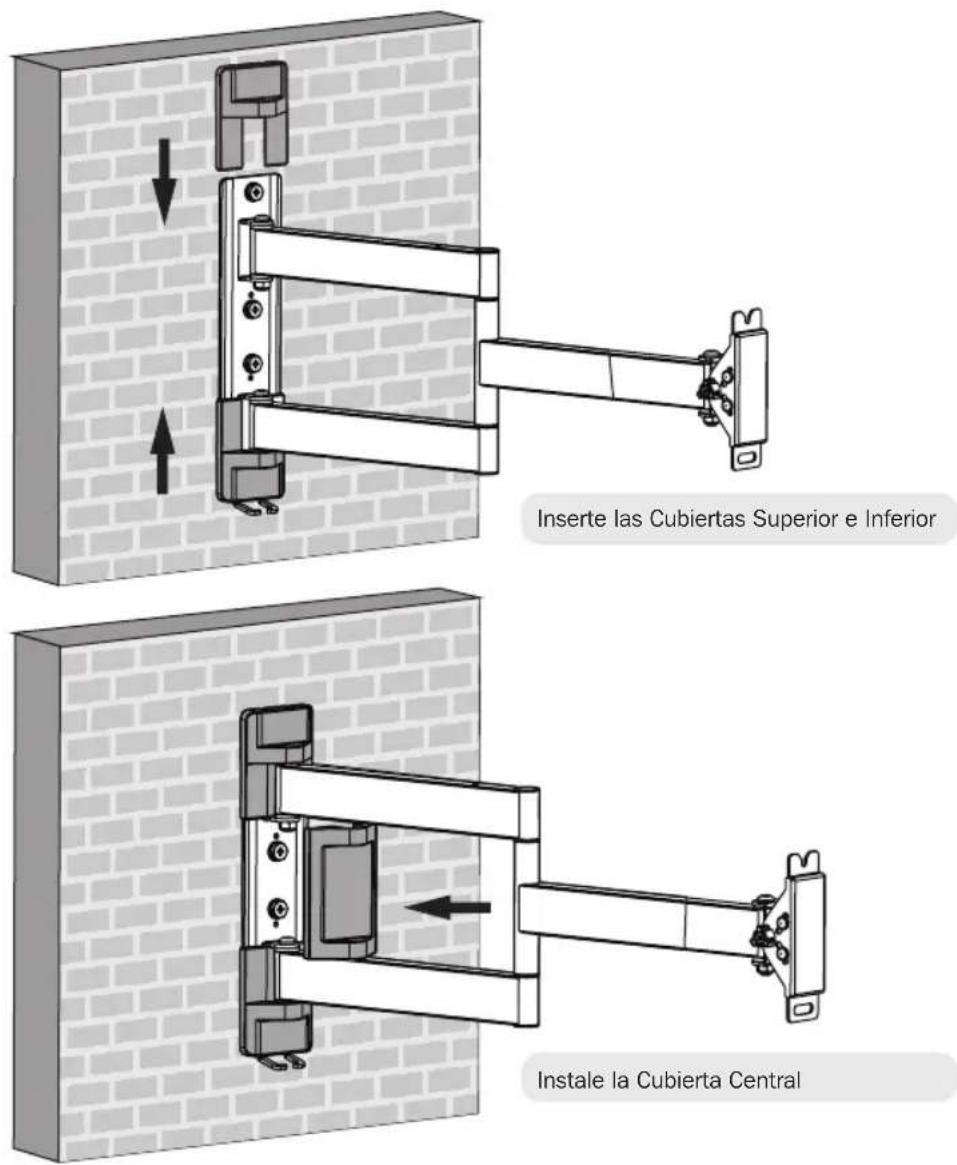

3. Instale las Cubiertas

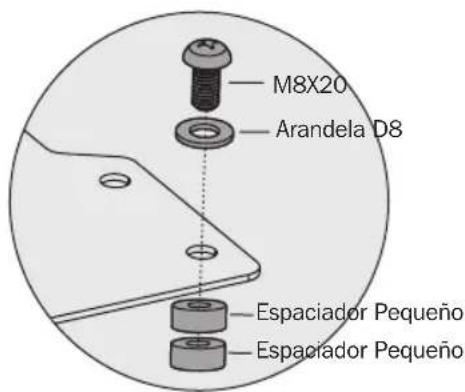

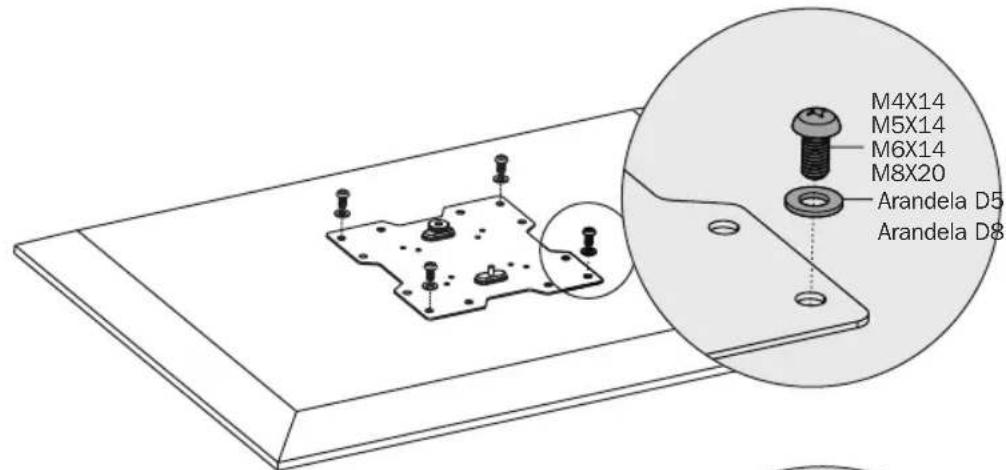

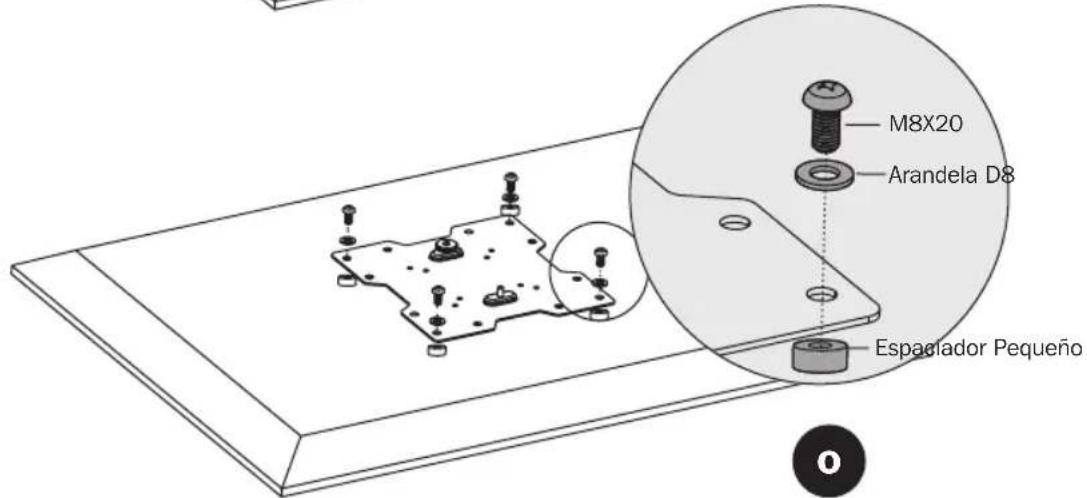

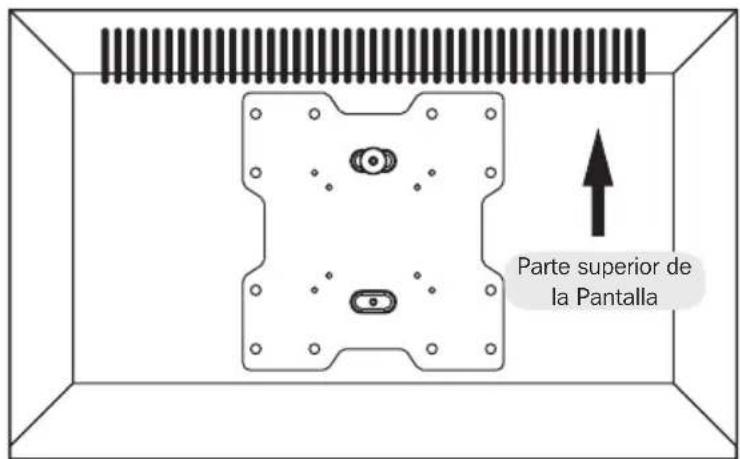

4. Instale la Placa VESA

4. Instale la Placa VESA

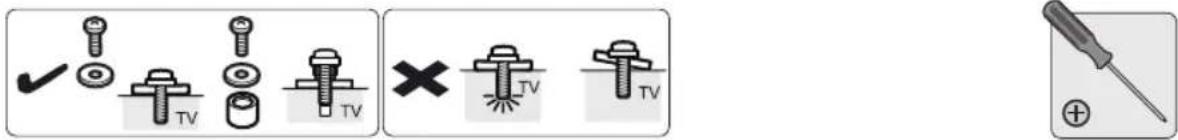

Note: Asecure firmamente la plac VESA a la pantalla usingo los tomillos, arandelas y espaciadores apropiados (si fuera necessario).

No apriete excessivamente los tornillos.

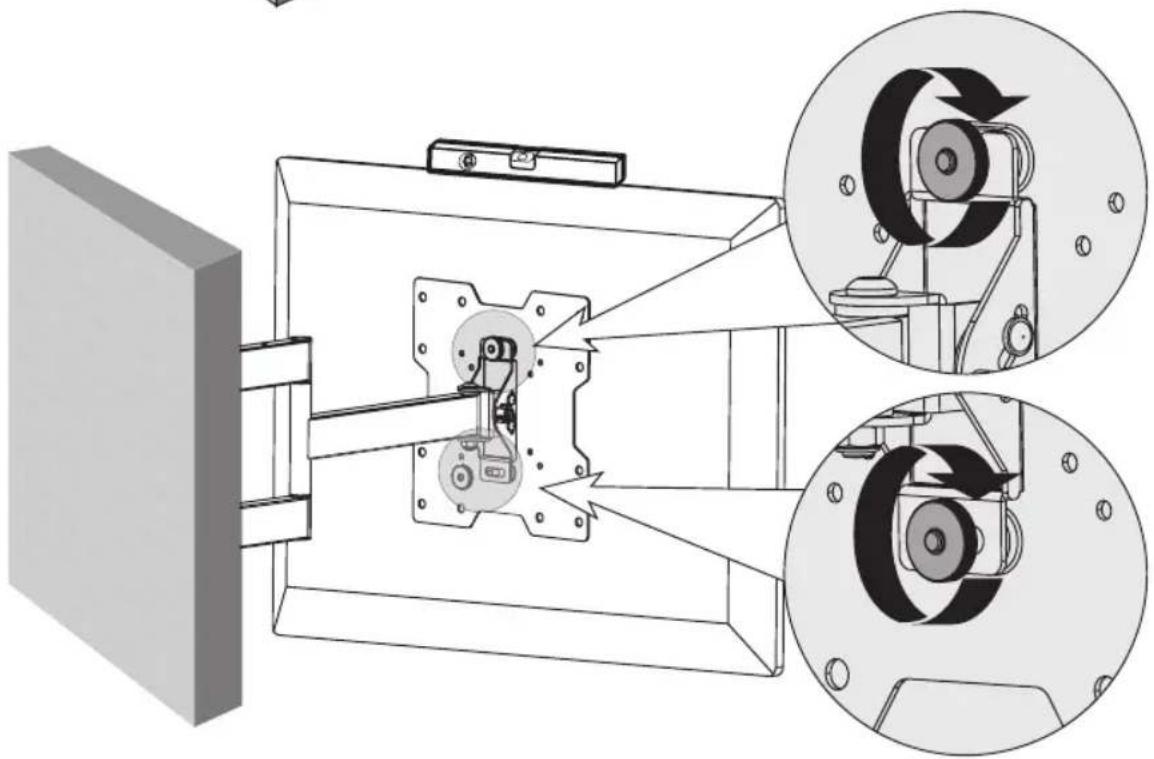

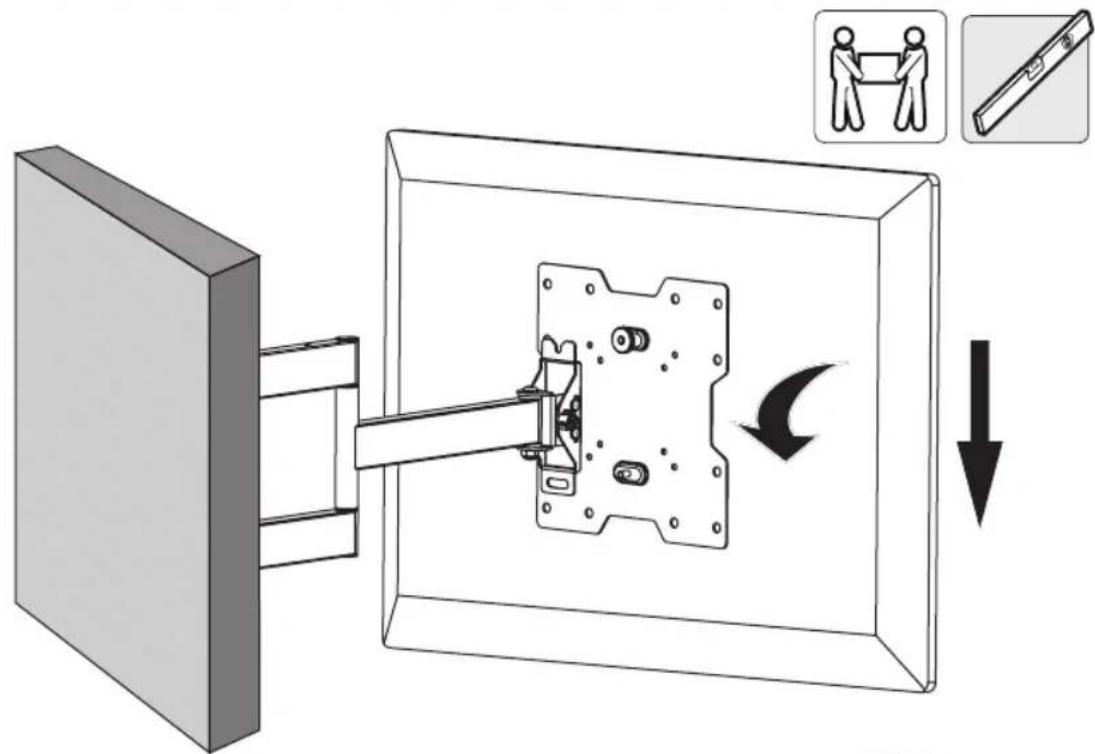

5. Cuelgue la Pantalla sobre el Soporte de Pared

• Usando un ayudante o equipo de elevacion mecancio, levante la pantalla con la placva VESA acoplada.
  Coloque el tornillo de mariposa superior de la placva VESA sobre la brida del brazo de la placva de pared.
  Cerciorese de que los tornillos inferiores de la placva VESA ajusten bajo del orificio inferior del brazo de la placva de pared.
• Coloque un niveau en los lados horizontal y vertical de la pantalla y ajuste según sea Neededo.
• Reinstale el tornillo de mariposa inferior al soporte VESA (retirado en el paso 1). Apriete también tornillos de mariposa.

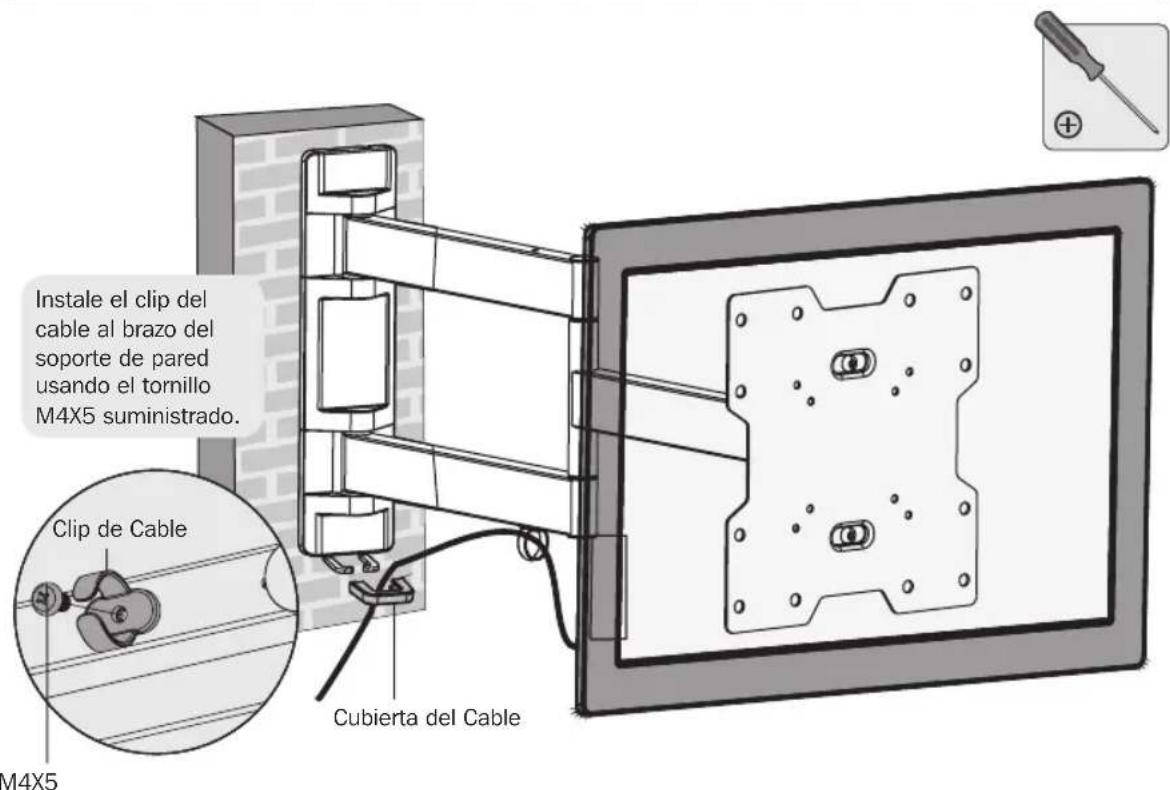

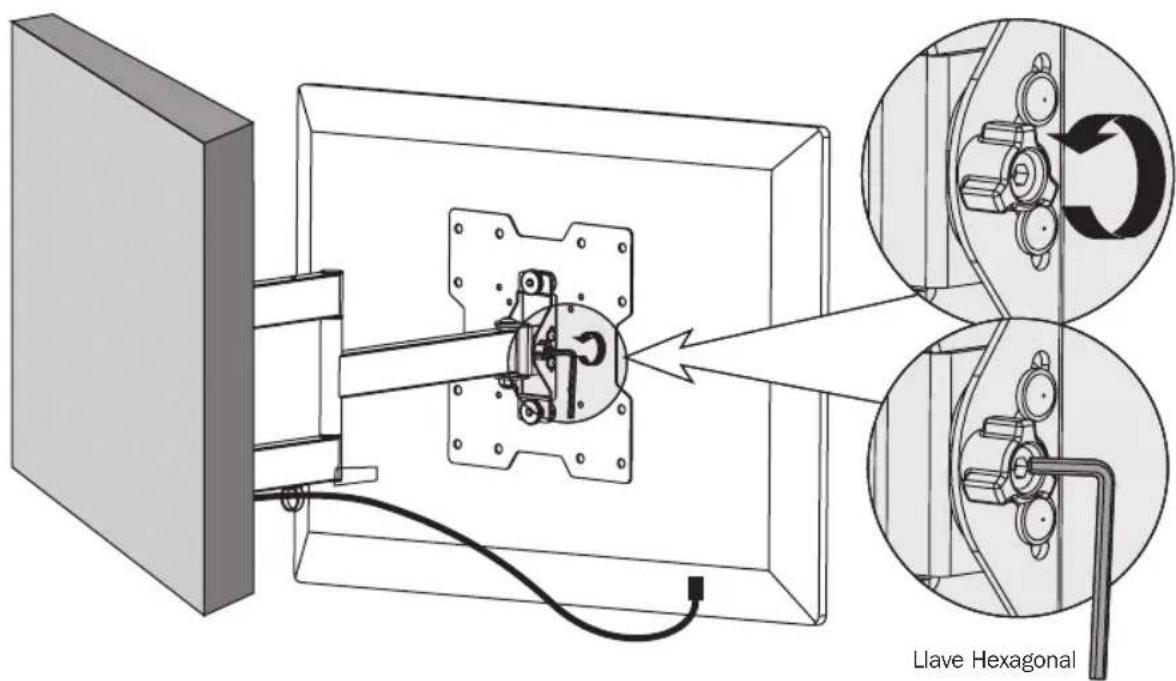

6. Manejo del Cableado

Conecte los cables a su pantalla y conducza los cables a工程技术 del clip del cable, despues colque la cuberta del cable para sujetar el cable en su situ.

Nota: Deje una holgura en el cable para el movimiento del brazo en cantilever.

Puede necessitar apretar o aflojar ligeramente el tornillo de ajuste con la llave hexagonal suministrada, dependiendo del peso de la pantalla instalada.

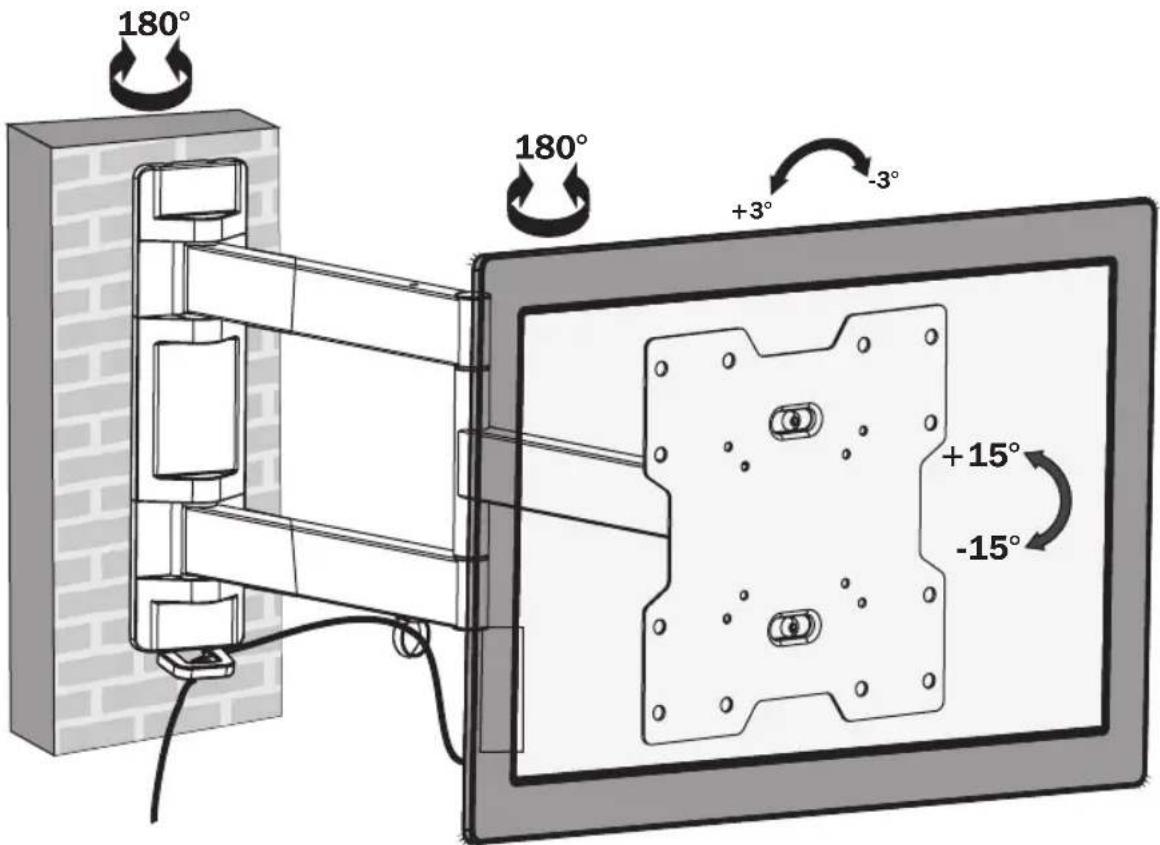

7. Ajuste

Ajuste a la posicion o inclinacion deseada.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres mees) que el soporte este seguro para usarse.
• Si Tiene algoña pregunta, visita por favor a www.triplite.com/support.
