Produkttyp	Wandhalterung für Fernseher
Marke	Tripp Lite
Modell	DWM1742MA
Bewegungstyp	Vollständig (Neigung, Drehung, Auszug)
VESA-Kompatibilität	75x75 mm bis 600x400 mm
Material	Stahl
Farbe	Schwarz
Wandmontage	Holzständer oder Vollbeton/Vollziegel
Mitgelieferte Schrauben	M4, M5, M6, M8 mit Unterlegscheiben und Abstandshaltern
Maximale Tragfähigkeit	56,7 kg (125 lb)
Garantie	5 Jahre begrenzt
Verwendung	Nur Innenbereich
Enthaltene Komponenten	VESA-Platte, Gelenkarm, Abdeckungen, Kabelbinder, Kabelabdeckung, Beschläge
Einstellung	Neigung, Drehung, Auszug nach der Installation
Kabelmanagement	Ja, mit integriertem Kabelbinder und Kabelabdeckung
Wartung	Befestigung alle 3 Monate überprüfen
Erforderliche Installation	Zwei Personen empfohlen
Benötigte Werkzeuge	Bohrmaschine, Wasserwaage, Inbusschlüssel (im Lieferumfang enthalten)
Sicherheit	Tragfähigkeit nicht überschreiten, in den Ständern verankern

Häufig gestellte Fragen - DWM1742MA Tripp Lite

Was ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die Wandhalterung Tripp Lite DWM1742MA kann einen Flachbildschirm bis zu 56,7 kg (125 lb) tragen.

Ist diese Halterung mit meinem Fernseher kompatibel?

Überprüfen Sie den VESA-Standard Ihres Fernsehers. Diese Halterung ist kompatibel mit den Standards VESA 75x75 mm bis 600x400 mm. Verwenden Sie die mitgelieferten passenden Schrauben (M4, M5, M6 oder M8).

Wie installiere ich die Halterung an einer Betonwand?

Bohren Sie Vorbohrungen in den Beton (Mindestdicke 35 mm) und verwenden Sie die mitgelieferten Betonanker. Bohren Sie nicht in Mörtelfugen. Verwenden Sie einen Bohrhammer, um die Rückseite des Lochs nicht zu beschädigen.

Kann ich den Fernseher nach der Installation neigen oder drehen?

Ja, die Halterung bietet eine vollständige Bewegung: Neigung, Drehung und Auszug. Sie können den Winkel nach der Installation mit den Klemmschrauben einstellen.

Wie verwalte ich die Kabel mit dieser Halterung?

Verwenden Sie den mitgelieferten Kabelbinder und die Kabelabdeckung, um die Kabel zu führen und zu verstecken. Lassen Sie ausreichend Spiel für die Bewegungen des Arms.

Wie hoch ist die Garantie für dieses Produkt?

Tripp Lite bietet eine begrenzte 5-Jahres-Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Kann ich diese Halterung allein installieren?

Es wird dringend empfohlen, einen Helfer hinzuzuziehen, um den Fernseher sicher anzuheben und zu positionieren. Die Installation erfordert mindestens zwei Personen.

Wie pflege ich die Wandhalterung?

Überprüfen Sie alle drei Monate, ob alle Schrauben fest angezogen sind und die Halterung sicher befestigt ist. Reinigen Sie sie mit einem weichen, trockenen Tuch.

Was tun, wenn ein Teil fehlt?

Überprüfen Sie die Komponentenliste in der Anleitung. Wenn Teile fehlen oder defekt sind, besuchen Sie www.triplite.com/support für Hilfe.

Ist diese Halterung für einen gebogenen Bildschirm geeignet?

Die Halterung ist für Flachbildschirme ausgelegt. Überprüfen Sie bei einem gebogenen Bildschirm, ob die VESA-Befestigungspunkte zugänglich sind und das Gewicht die maximale Kapazität nicht überschreitet. Die Installation kann komplexer sein.

BEDIENUNGSANLEITUNG DWM1742MA Tripp Lite

Cubierta Central (x1)

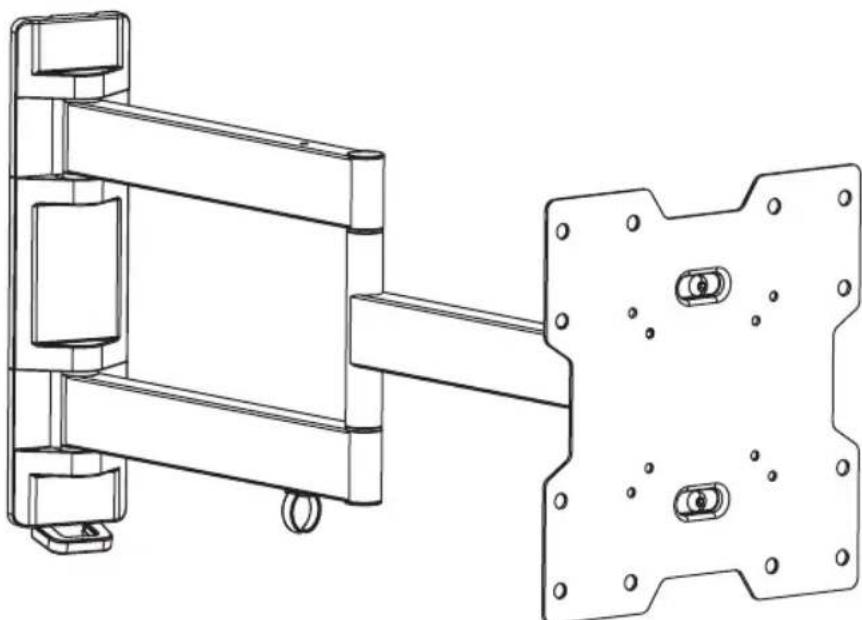

Vollbewegliche Flachbildschirm-Wandbefestigung MODELL: DWM1742MA

ACHTUNG: DAS ANGEGBENE MAXIMALGEWICHT DARF NICT UBERSCHRITTEN WERDEN.

ES KONNEN SCHWERE KORPERVERLETZUNGEN ODER ERHEBLCHE SACHSCHÄDEN EINTRETEN!

75 × 75 / 100 × 100

200 × 100 / 200 × 200

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

!WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in dieser Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.

• Die Halterung sollte nur wie in diesen Handbuch angegeben installiert und verwendet werden. Die unsachgemäß Installation theses Produkte kann zu Sachschäden oder schweren Verletzungen führen.

• Dieses Produkt darf nur von einer Person mitugen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und ähnlicher zugehöriger Komponenten sicher tragen kann.

• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sich anzuheiten und zu positionieren.

Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen konnen die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung des Produkts im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere此种 Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUENÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTE GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHliesST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da eine lander den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen fur Sie möglicherweise nicht ztreffend. These Garantie gibt Ihnen bestimmte Rechte. Sie haben)...

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

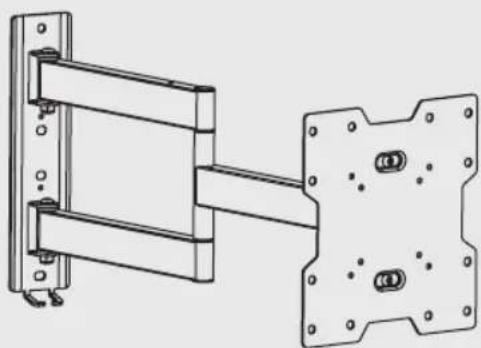

KComponentenliste

WICHTIG:

Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

Armmontage

Obere und untere Abdeckungen (x2)

Halterungsschablone (x1)

Mittlere Abdeckung (x1)

Kabelabdeckung (x1)

Kabelschelle (x1)

M4X5 (x1)

Inbusschlüssel (x1)

Paket M

M4X14 (x4)

M5X14 (x4)

M6X14 (x4) M8X20 (x4)

D5 Beilagscheibe (x4)

D8 Beilagscheibe (x4)

Kleiner Abstandhalter (x8)

Paket W

Ankerbolzen (x4) Betonanker (x4) D6 Beilagscheibe (x4)

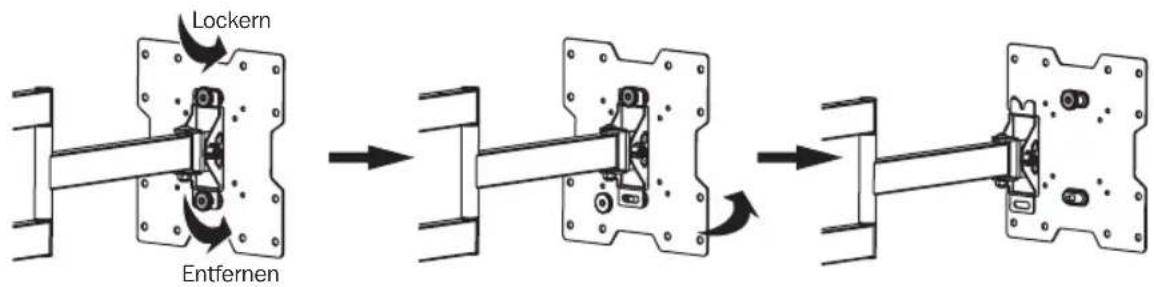

1. Abnehmen der VESA-Platte von der Wandbefestigung

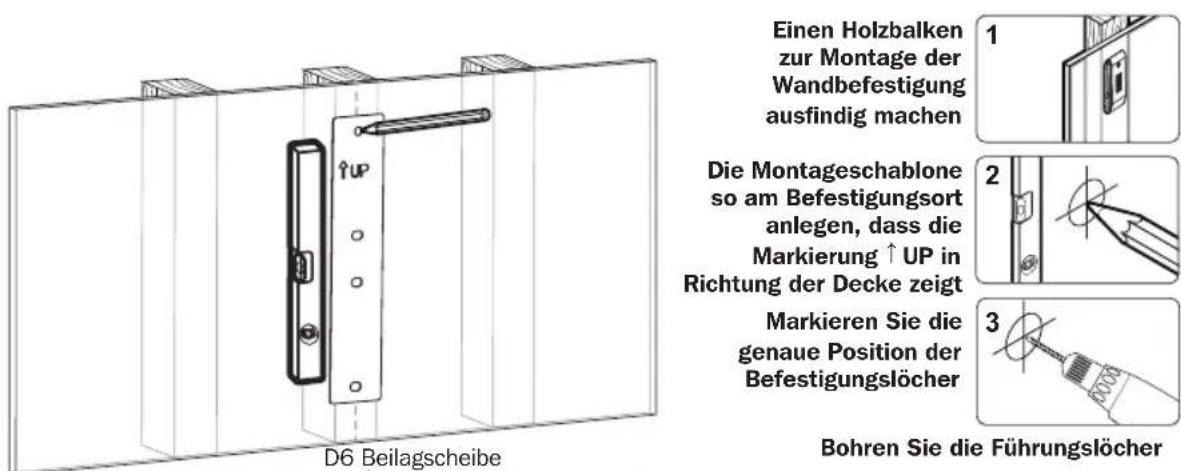

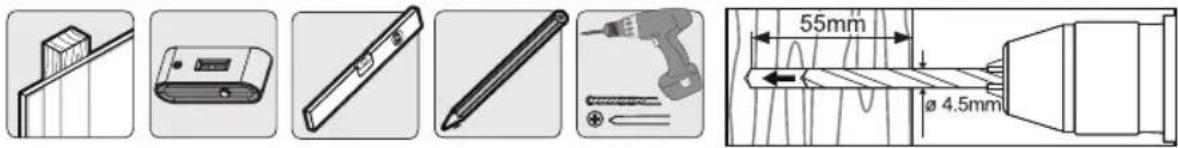

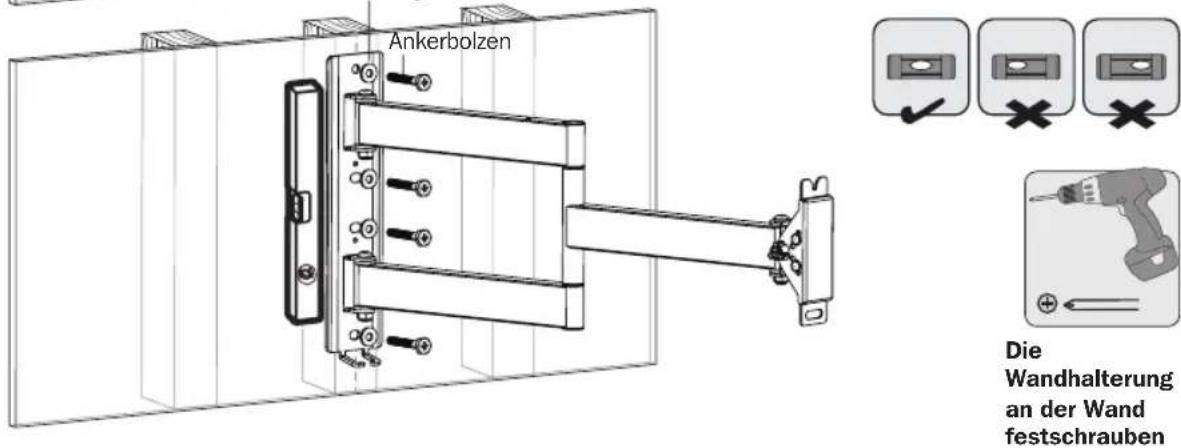

2a. Befestigen am Holzwandbalken

WARNING

• Stellen Sie sichere, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmen muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts sowie das zugehörige Material und die zugehörigen Componenten/TRagen kann.

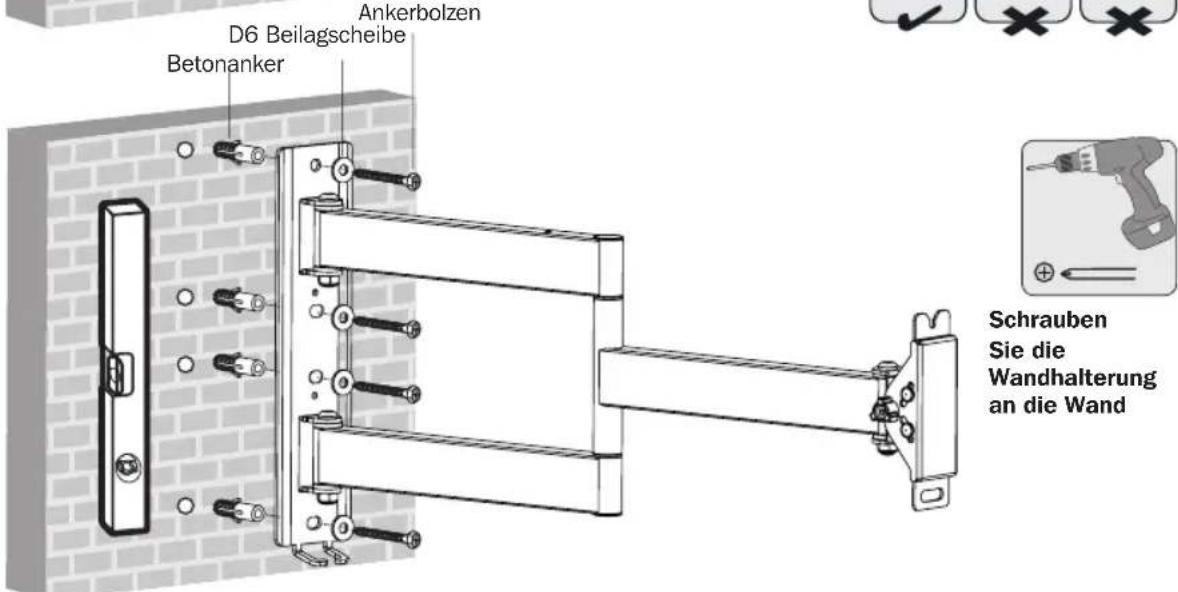

2b. Montage an Backstein oder Beton

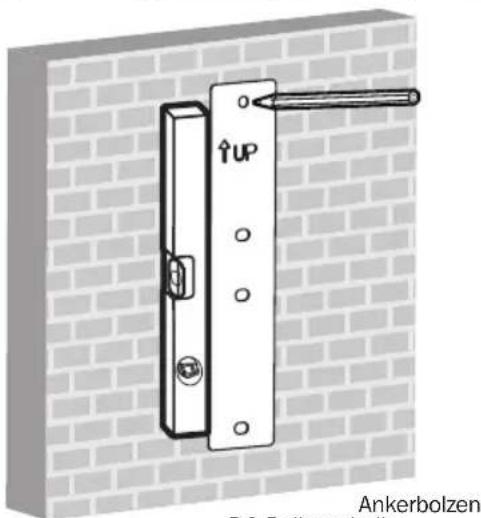

Die Montageschablone so am gewünschten Befestigungsort anlagen, dass die Markierung ↑ UP in Richtung der Decke zeigt

Markieren Sie die genaue Position der Befestigungslöcher

Bohren Sie die Führungslocher

WARNING

• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sich gehalten werden. Keine Bohrlocher in die Mörtelfugen bohren! Vergewissem Sie sich, dass Sie die Wandbefestigung mit den mitgelieferten Betonankern, D6-Beilagscheiben und Ankerbolzen an einem starken Abschnitt des Betonsteines montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernrt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohrendes Bohrloches eine elektrische Bohrmschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohiraum beginnnt.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Gerats einschließlich des zugehörigen Materials und aller zugehörigen Komponenten/TRagen kann.

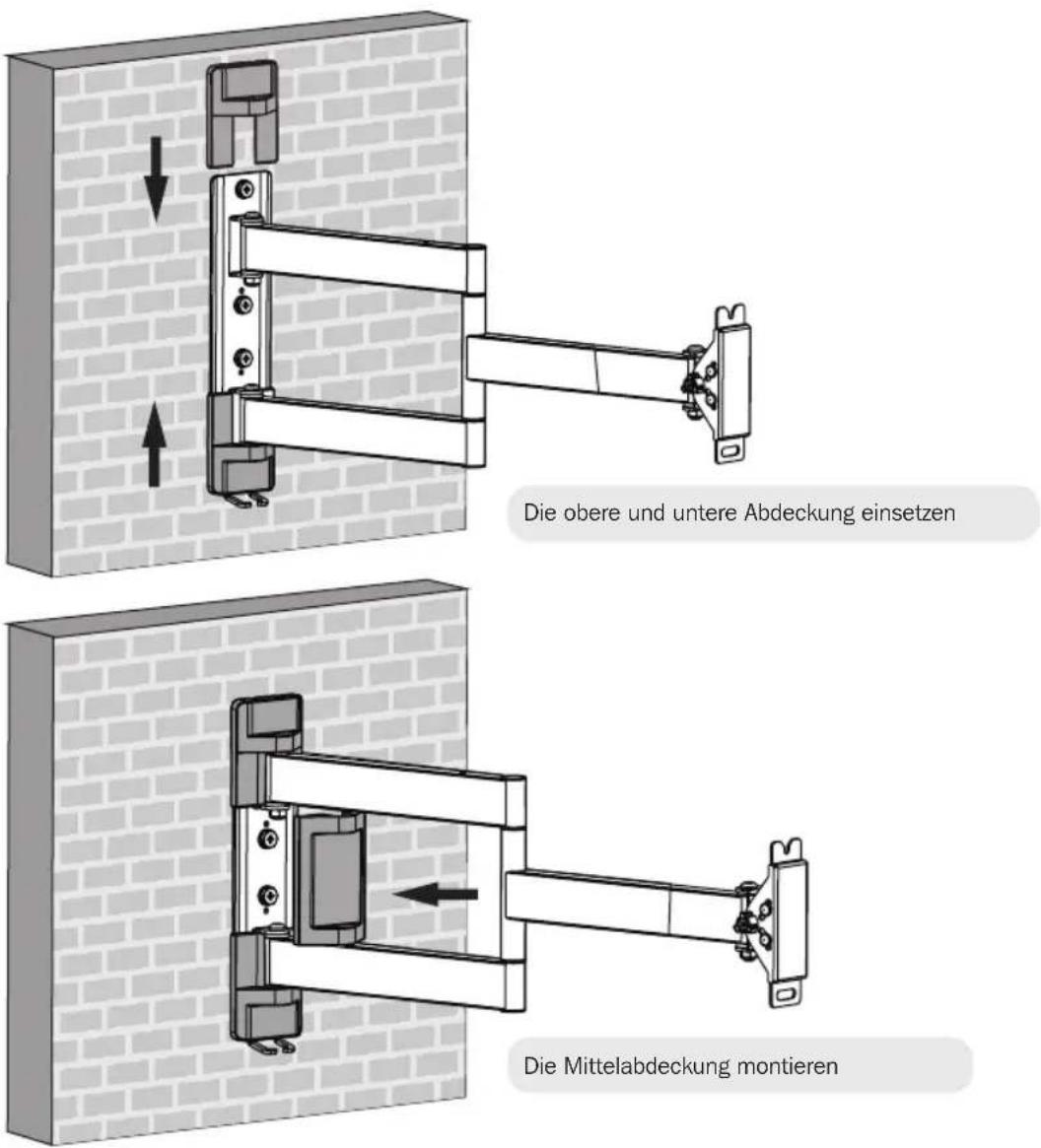

3. Installieren der Abdeckungen

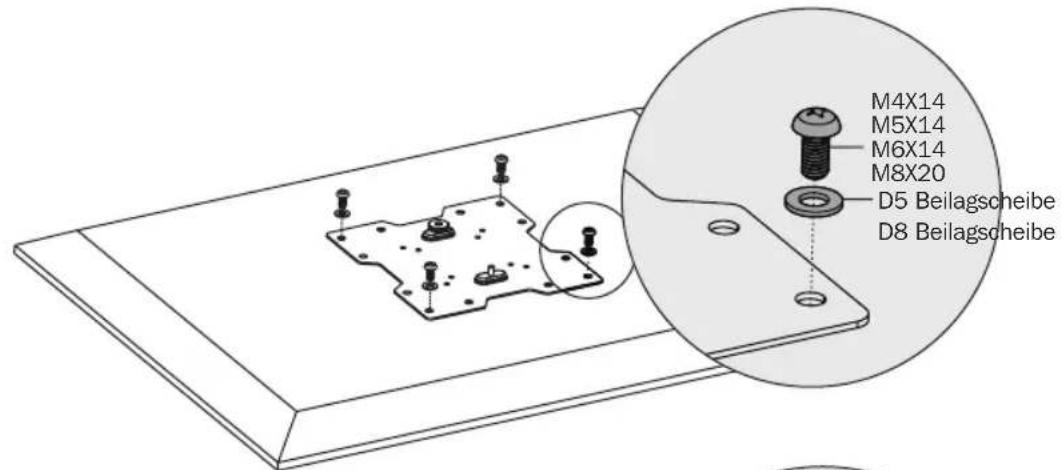

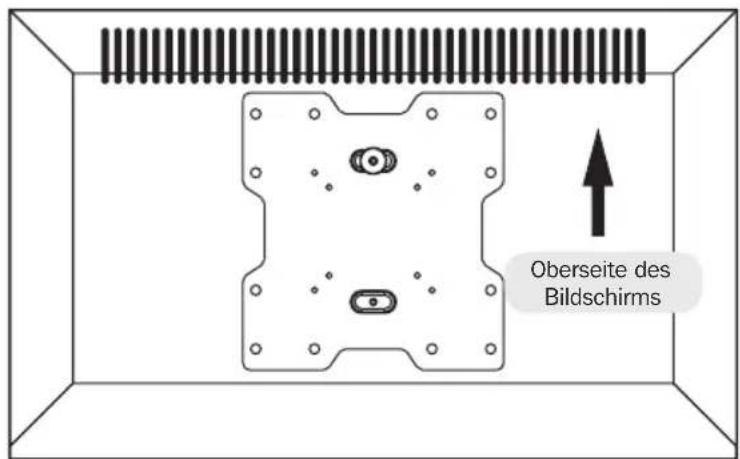

4. Installieren der VESA-Platte

4. Installieren der VESA-Platte

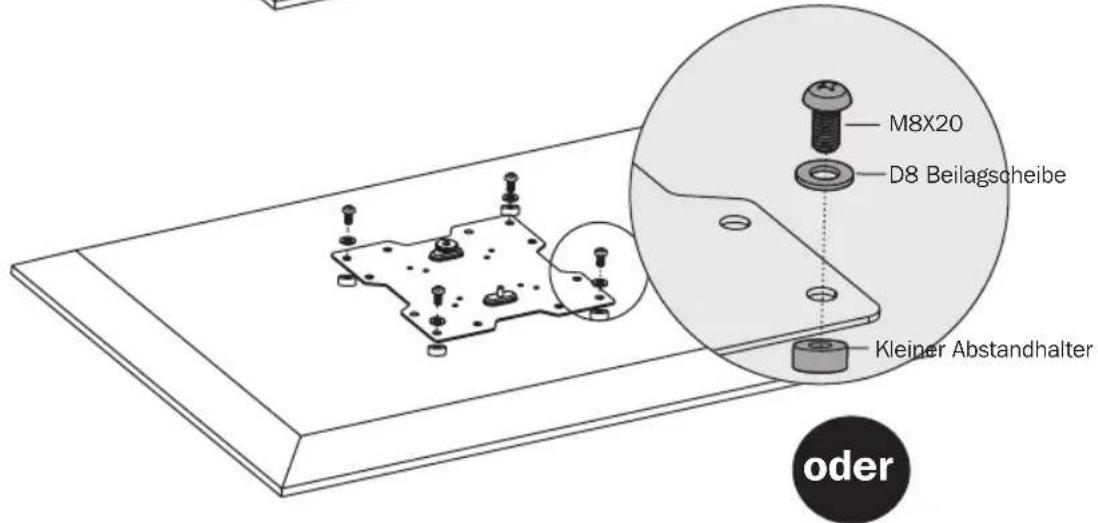

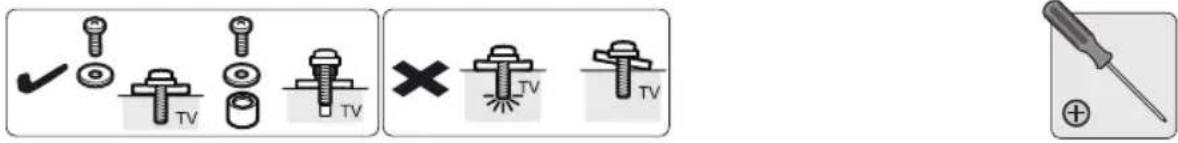

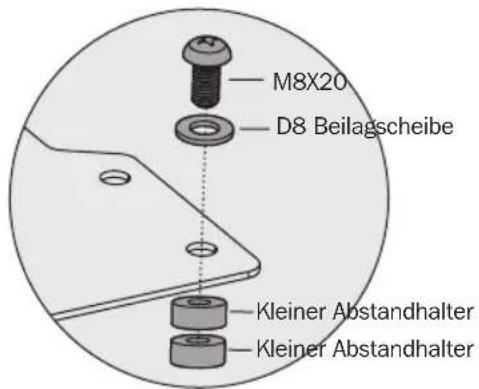

Hinweis: Die VESA-Platte unter Verwendung der geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich) fest am Bildschirm anschrauben.

Die Schrauben nicht überdrehen.

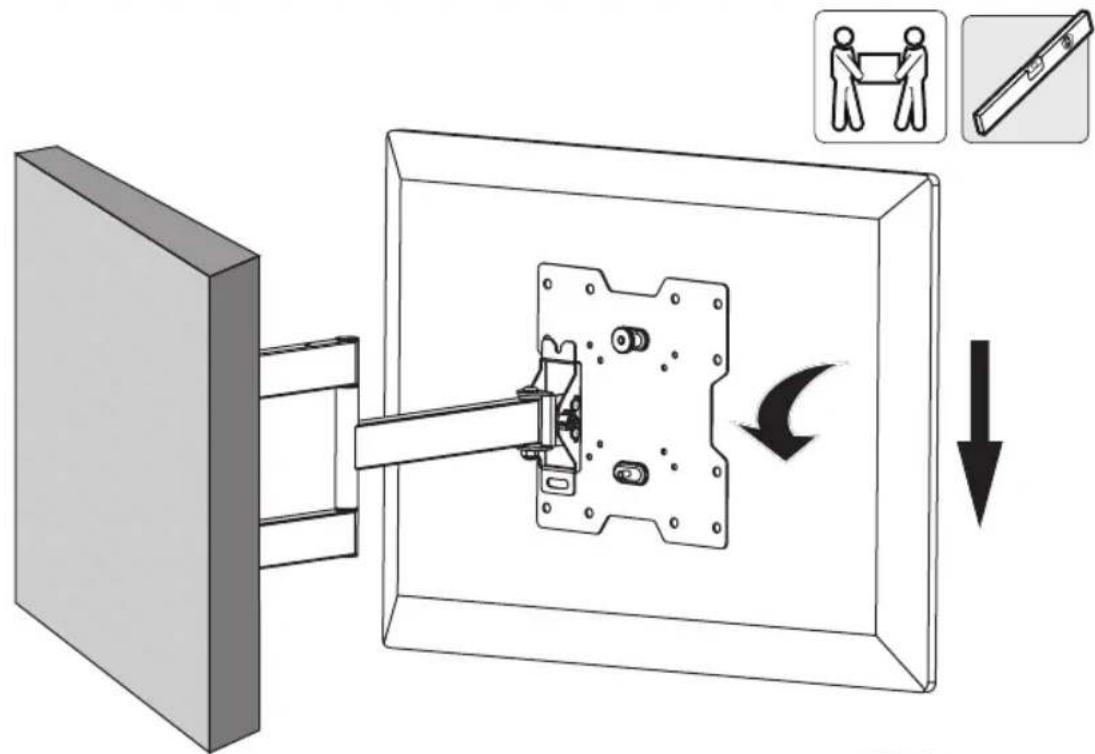

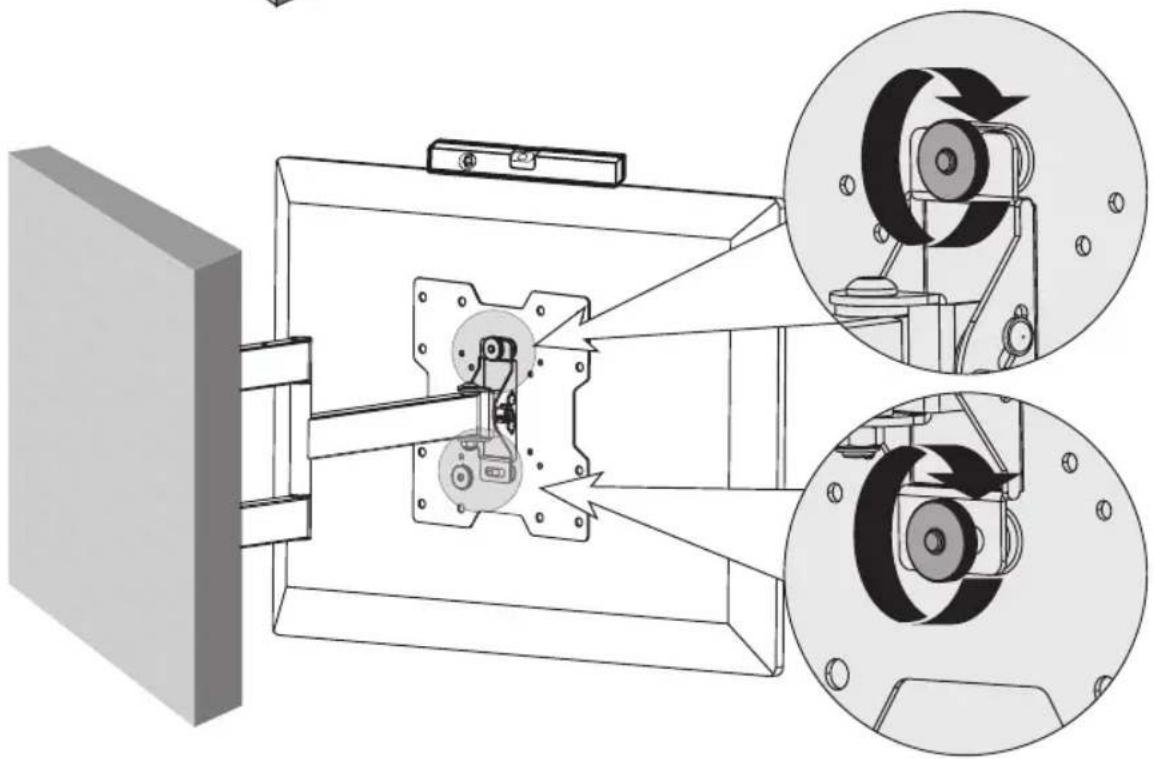

5. Aufhängen des Bildschirms an die Wandhalterung

• Den Bildschirm mit der daran befestigten VESA-Platte mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung anheiten. Die obere Fingerschraube der VESA-Platte in den oberen Flansch des Wandplattenarms einsetzen. Vergewissem Sie sich, dass die untere Schraube der VESA-Platte ins Innere der unteren Öffnung am Wandplattenarm passt.
  An die horizontalen und vertikalen Kanten des Bildschirms eine Wasserwaage anlagen und die Bildschirmstellung je nach Bedarf justieren.
  Dieunte Fingerschraube wieder an die VESA-Platte anschrauben (diese wurd im Schritt 1 entfernt).Beide Fingerschrauben festziehen.

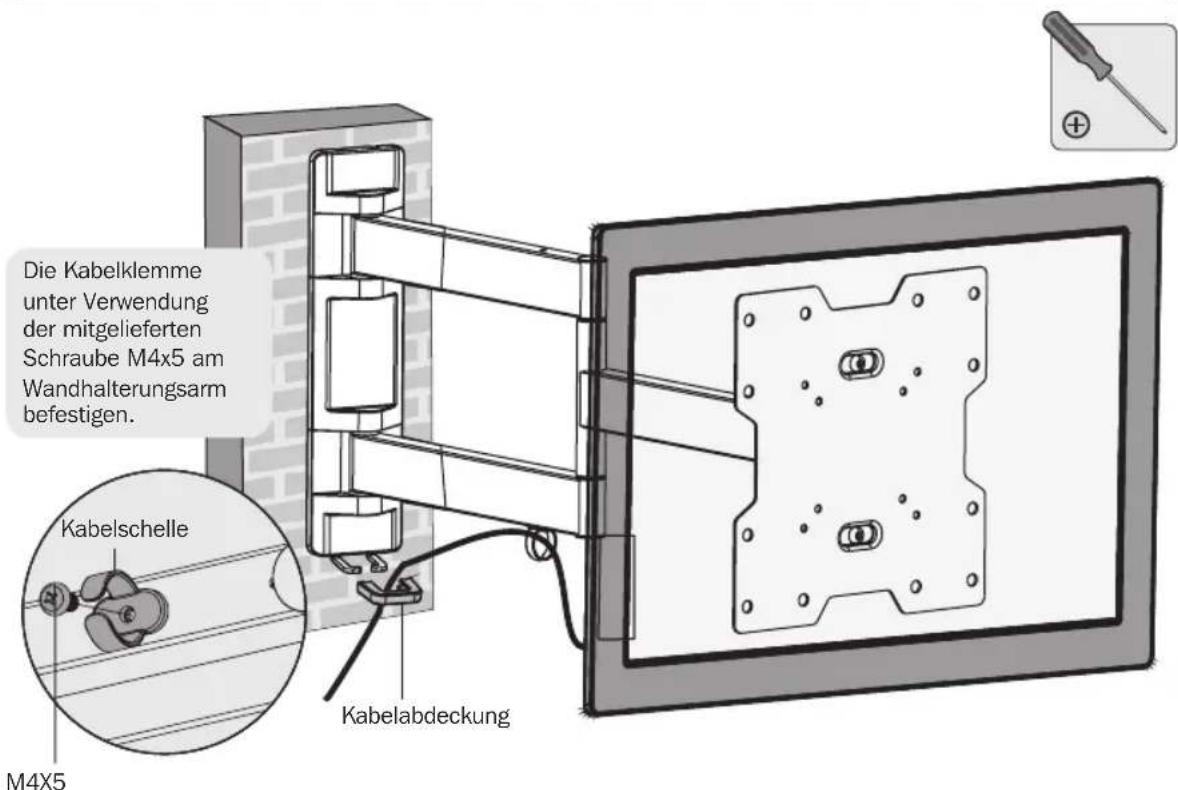

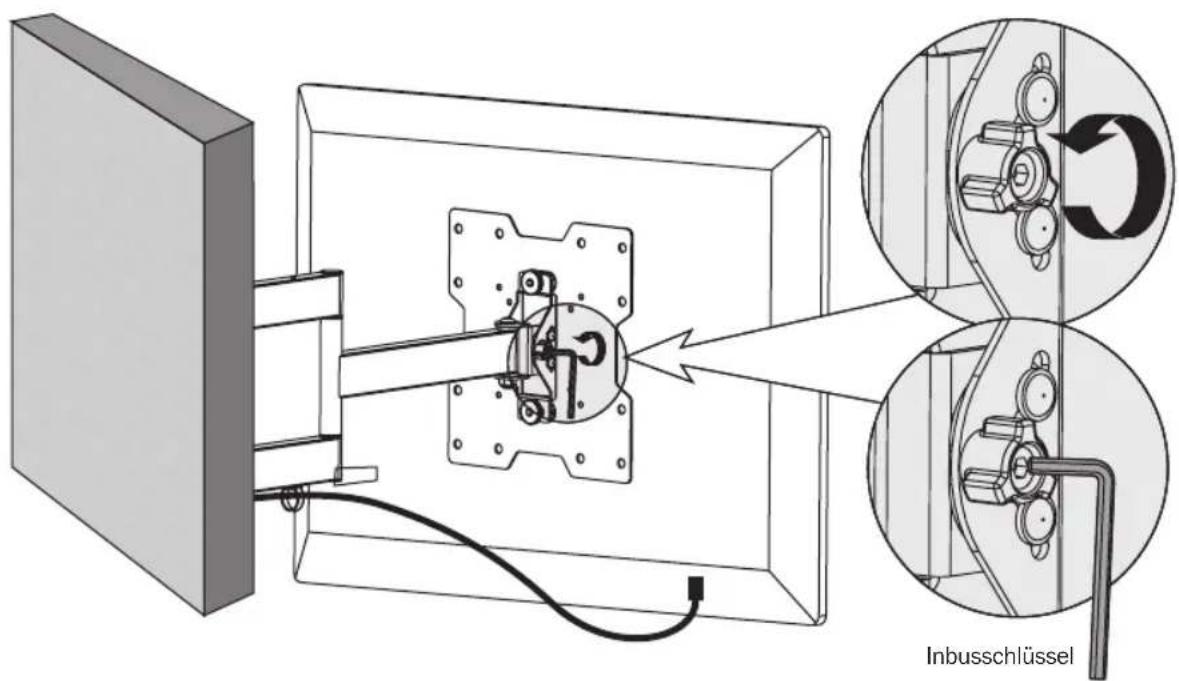

6. Kabelführung

Stecken Sie die Kabel am Bildschirm ein undziehen Sie sie durch die Kabelschelle. Bringen Sie anschliebend die Kabelabdeckung an, um das Kabel zu arretieren.

Hinweis: Lassen Sie das Kabel locker, damit sich der freitragende Arm bewegen kann.

Je nach Gewicht des montierten Bildschirms kann es erforderlich sein, die Einstellschrauben unter Verwendung des mitgelieferten Inbusschlüssels kein zu lockern oder etwas fester zuziehen.

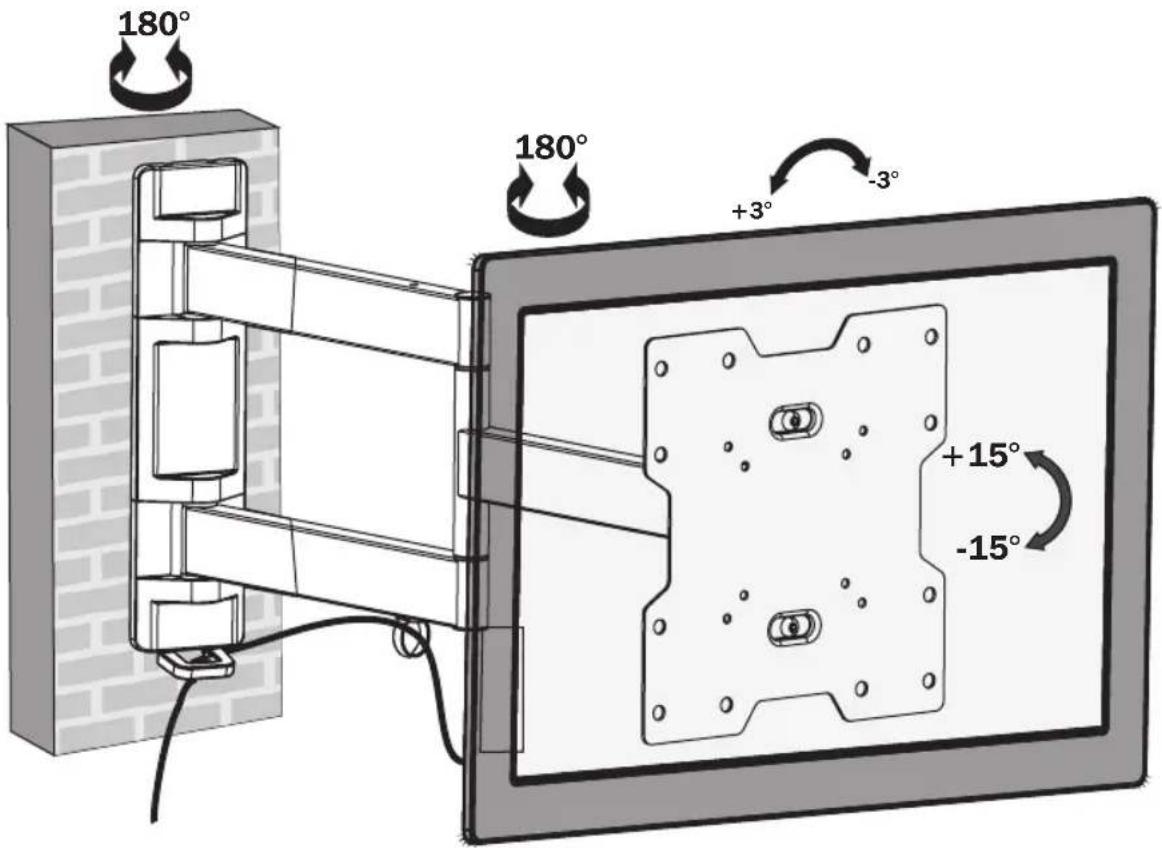

7. Ausrichtung

Passen Sie die Position oder Neigung an.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sichere angebracht ist.
