MANUAL DE USUARIO CB200 I FAGOR

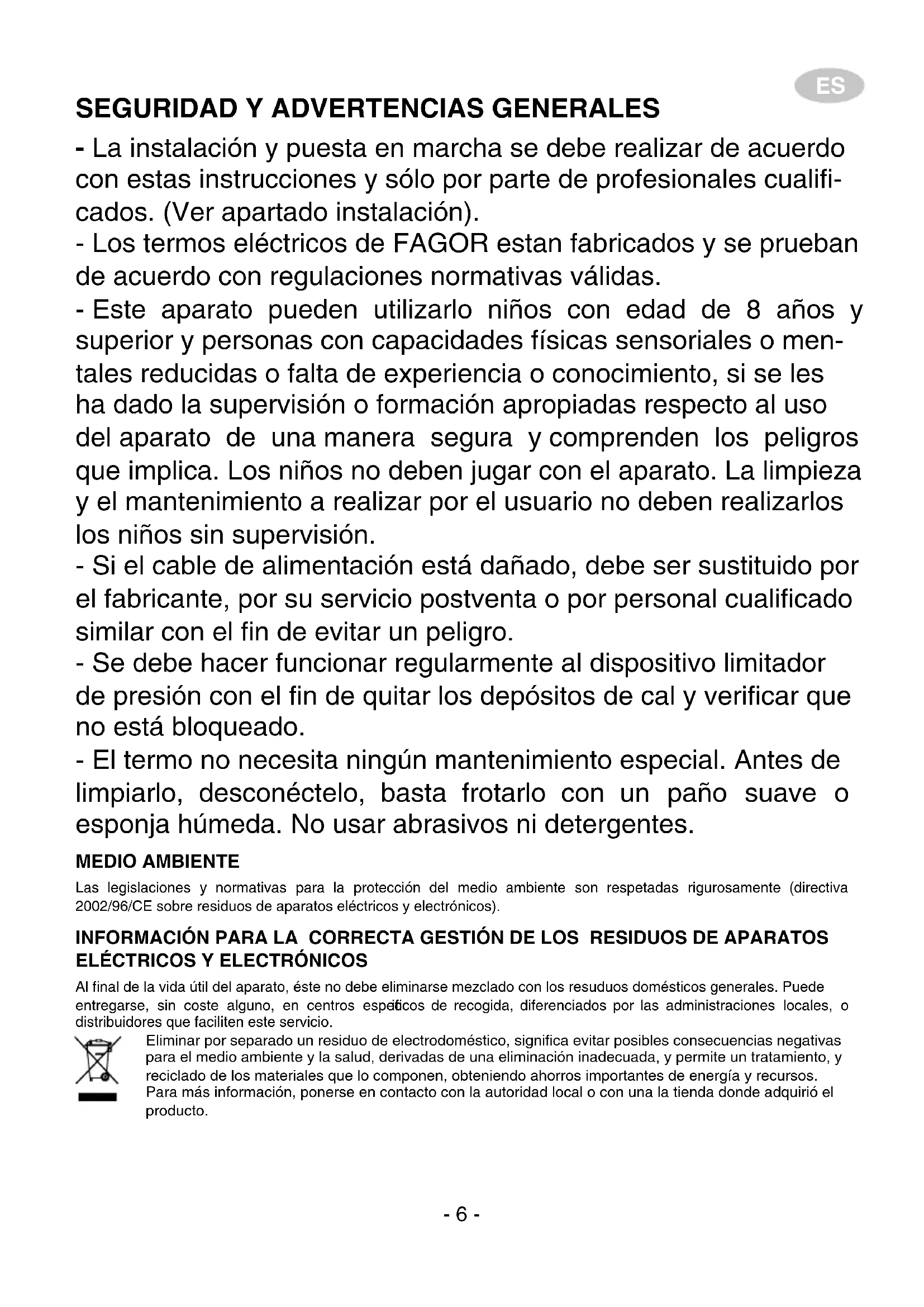

SEGURIDAD Y ADVERTENCIAS GENERALES

- La instalación y puesta en marcha se debe realizar de acuerdo con estas instrucciones y sólo por parte de profesionales cualifi- cados. (Ver apartado instalación). - Los termos eléctricos de FAGOR estan fabricados y se prueban de acuerdo con regulaciones normativas válidas. - Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas sensoriales o men- tales reducidas o falta de experiencia o conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. - Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro. - Se debe hacer funcionar regularmente al dispositivo limitador de presión con el fin de quitar los depósitos de cal y verificar que no está bloqueado. - El termo no necesita ningún mantenimiento especial. Antes de limpiarlo, desconéctelo, basta frotarlo con un paño suave o esponja húmeda. No usar abrasivos ni detergentes. MEDIO AMBIENTE Las legislaciones y normativas para la protección del medio ambiente son respetadas rigurosamente (directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos). INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS

ELÉCTRICOS Y ELECTRÓNICOS

Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los resuduos domésticos generales. Puede entregarse, sin coste alguno, en centros espec ificos de recogida, diferenciados por las administraciones locales, o distribuidores que faciliten este servicio. Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos. Para más información, ponerse en contacto con la autoridad local o con una la tienda donde adquirió el producto. - 6 -ES

En el caso de que se produzca alguna avería en su termo, desconecte inmediatamente el aparato del suministro de energía eléctrica. Para facilitar las tareas al Servicio de Asistencia Técnica, les deberá de facilitar los siguientes datos: – Modelo del termo. – Número de serie. – Fecha de compra. – Descripción del problema. – Dirección y teléfono de su vivienda. – Nombre y apellidos de la persona de contacto. INSTALACIÓN ACCESORIOS El termo o calentador de agua eléctrico por acumulación bajo presión, se suministra con los elementos básicos para su instalación, como son: - Casquillos aislantes. - Válvula de seguridad. Estos accesorios van dentro del embalaje. COLOCACIÓN Tanto la pared donde se instale el termo como los tacos y tornillos de fijación del mismo deberán soportar el peso del aparato lleno de agua. En el caso de una pared delgada, deben utilizarse contraplacas por el otro lado de la pared. NOTA.- El termo debe estar situado de forma que la clavija del cable de alimentación sea accesible. LOCALIZACIÓN La posibilidad de instalación horizontal o vertical facilita la colocación del termo en cualquier lugar de la vivienda. No obstante, es recomendable situarlo lo más próximo posible al punto de utilización del agua caliente; con ello se evitan pérdidas de temperatura del agua en el recorrido por las tuberías. Cuando se instale el termo en posición vertical, dejar un espacio mínimo de 0,5 m. por debajo de la salida de los tubos, para tener acceso a las partes eléctricas y hacer más fácil su mantenimiento y reparación. Cuando se instale en posición horizontal, debe hacerse con los tubos de entrada y salida orientados, tal como se indica en la figura 1. Caso de estar cerca de una pared, dejar un espacio de 0,5 m. para tener acceso a las partes eléctricas y hacer más fácil su mantenimiento y reparación. No instalar nunca el termo horizontal con los soportes de pared sobre el suelo o plano horizontal.

INSTALACIÓN HIDRÁULICA

AVISO AL INSTALADOR: Los casquillos aislantes, suministrados con el termo, deben ser colocados a los tubos de entrada y salida, para eliminar riesgos de pares galvánicos, empleando teflón en la rosca de los tubos. Par de apriete de los casquillos: 3,5 kg/m. Antes de proceder a la conexión hidráulica es indispensable limpiar las tuberías de alimentación con el objeto de no introducir partículas metálicas o extrañas dentro del termo. Instalar el termo, según el esquema de la figura 1. a) El termo debe ser instalado OBLIGATORIAMENTE con el grupo de seguridad, dotado de antirretorno. (Suministrado con el termo). No debe instalarse ningún accesorio hidráulico entre el grupo de seguridad y el tubo de agua fría (llave de paso, antirretorno, etc.). La salida de vaciado del grupo de seguridad debe ser conectada OBLIGATORIAMENTE a una tubería de desagüe, que tenga un diámetro por lo menos igual al de la tubería de conexión del termo, con una inclinación continuada y abierta a la atmósfera manteniendo una distancia mínima de 20mm como se indica en la figura 1. Se debe instalar esta tubería en un ambiente sin heladas posibles y con una pendiente hacia abajo. Durante el periodo de calentamiento el agua se dilata produciendo un goteo (aproximadamente el 3% de su capacidad por cada ciclo de calentamiento). No se preocupe, es un fenómeno normal. Para vaciar el termo, es necesario actuar sobre el grupo de seguridad elevando la palanca como se indica en la figura 2. Conviene actuar sobre dicha palanca periódicamente, para evitar que se bloquee y comprobar su correcto funcionamien- to. b) Cuando la presión de la red de suministro supere los 5 bares, es OBLIGATORIO colocar un Reductor de Presión, en la acometida de la vivienda de 3 ó 4 bares. c) Si se utilizan tuberías de plástico para realizar la instalación hay que tener en cuenta las condiciones de presión y temperatura a los que van a estar sometidos. Presión máxima de 9 bares y temperatura máxima de 70°C en condiciones normales o de 100°C en condiciones anormales de corte del termostato de seguridad. - 7 -ES

INSTALACIÓN ELÉCTRICA

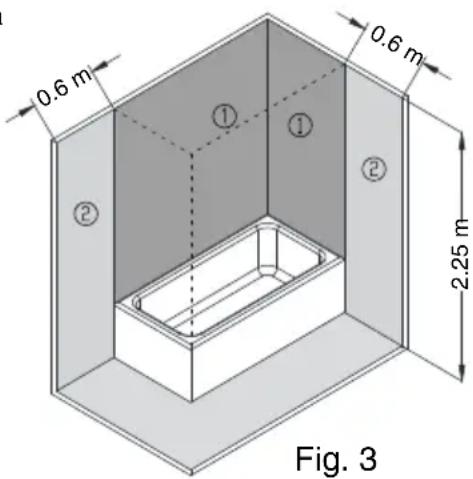

Los aparatos se suministran a 230V AC. Verificar con cuidado la concordancia entre la tensión de alimentación y la del aparato. La instalación del termo se ajustará al Reglamento Electrotécnico para Baja tensión (Real Decreto 842/2002, de 2 de agosto). Para las instalaciones en cuartos de baño o aseo se deberá cumplir la Norma IEC 60364-7-701. VOLUMEN DE PROHIBICIÓN: Zona 1 definida en la figura 3. No se instalarán interruptores, tomas de corriente ni aparatos de iluminación. VOLUMEN DE PROTECCIÓN: Zona 2 definida en figura 3. No se instalarán interruptores, pero podrán instalarse tomas de corriente de seguridad o protegidas por un disyuntor diferencial de 30 mA. El termo deberá instalarse, fuera del VOLUMEN DE PROHIBICIÓN, con objeto de evitar las proyecciones de agua al interior del aparato. UTILIZACIÓN

PUESTA EN FUNCIONAMIENTO

Llenado. Una vez instalado el termo, abrir la llave de paso. Abrir los grifos de agua caliente. Cuando el agua comience a salir por el mismo, el termo está lleno. Cerrar entonces los grifos de salida y asegurarse que no hay fugas en la instalación. No conectar el termo a la red eléctrica sin tener seguridad de que está lleno de agua. Conexión eléctrica. Enchufar a la red y accionar el interruptor general para quedar bajo tensión el aparato. En los modelos con piloto, éste se enciende al funcionar el elemento calefactor. Al ser usada una cierta cantidad de agua caliente, el termostato vuelve a conectar el elemento calefactor. Reglaje temperatura del agua. Los modelos provistos de mando exterior de regulación de temperatura, ofrecen la posibilidad de regular la temperatura del agua caliente entre aproximadamente 30°C (posición mínima) y 70°C (posición máxima). En los modelos no provistos de mando exterior de regulación de temperatura, el termostato viene regulado de fábrica a una temperatura de 70°C. Posición E. (Ahorro de energía). El agua alcanza una temperatura alrededor de 55°C. En esta posición las pérdidas de calor son mínimas y la formación de depósitos calcáreos es prácticamente eliminada. Es recomendable mantener enchufado el termo permanentemente, ya que el termostato hará que funcione sólo cuando sea necesario para mantener la temperatura seleccionada, y las insignificantes pérdidas caloríficas están garantizadas por el aislamiento térmico de espuma de poliuretano. Vaciado. En caso de no utilización prolongada, y si hay riesgo de heladas en el local donde está instalado, es recomen- dable vaciar el termo. Se puede hacer por el drenaje de la válvula de seguridad. En todo caso: - Cortar la corriente. - Cerrar el grifo de entrada de agua en la instalación. - Abrir el grifo de agua caliente. MANTENIMIENTO El termo no necesita ningun mantenimiento especial. Para limpiarlo basta frotarlo con un paño suave o esponja humeda. No usar abrasivos ni detergentes. El calentamiento excesivo por un eventual fallo del termostato de trabajo, queda protegido por el limitador de seguridad, que corta las dos fases y deja sin tensión el termo. En este caso deberá llamarse al Servicio Asistencia al Cliente para su reparación. EL FABRICANTE se reserva la facultad de modificar las características y especificaciones de sus productos sin previo aviso. En caso de que el termo vaya sin clavija la alimentación eléctrica deberá realizarse a través de un interruptor bipolar con apertura de contactos con un mínimo de 3mm. La instalación debe protegerse con fusibles de calibre correspondiente a la intensidad absorbida. Una conexión a tierra debe preverse en toda instalación eléctrica. Para facilitar esa conexión, el enchufe del termo va provisto del oportuno contacto, por tanto basta que la base del enchufe sea la correspondiente al suministrado con el aparato. Si no se dispone de la “TIERRA” reglamentaria, recomendamos instalar un interruptor diferencial de valor ≤30 mA. Este aparato cumple con el reglamento sobre perturbaciones radioeléc- tricas e interferencias. NOTA: Queda terminantemente prohibida toda manipulación y sustitu- ción de piezas si no es realizada por el Servicio de Asistencia Técnica.

Se trata de una garantía comercial que le ofrecemos el fabricante de forma adicional e independiente a los derechos que Usted tiene frente al vendedor derivados del contrato de compraventa de su Termo Eléctrico, derechos que se encuentran regulados en la Ley 3/2014, del 27 de Marzo siendo éstos independientes y compatibles con los otorgados en la presente garantía comercial. El citado texto legal, cuyo contenido le recomendamos consulte, le faculta a Ud., como consumidor y usuario, a elegir, en el caso de existir una falta de conformidad del termo con el contrato, entre la reparación o la sustitución totalmente gratuitas del Termo, siempre que la opción elegida no sea objetivamente imposible o economicamente desproporcionada respecto a la otra. Si la reparación o la sustitución no hubiesen sido posibles o llevadas a cabo en un plazo razonable, podrá solicitar al vendedor la rebaja del precio o la resolución del contrato, siempre que cualquiera de las 2 anteriores formas de subsana- ción no se hayan podido llevar a efecto. ¿QUE CUBRE LA GARANTÍA TERMOS FAGOR? Ademas de los derechos que la ley le proporciona, la Garantía Termos Fagor que le ofrecemos como fabricante cubre, el saneamiento de las faltas de conformidad existentes en el momento de la entrega que se manifiesten en un plazo de dos años desde la entrega del aparato en las condiciones que se señalan a continuación. Se entenderá que el termo es conforme siempre que concurran los siguientes requesitos:

Las faltas de conformidad del termo que se puedan manifestar durante los primeros 2 años desde la fecha de compra del aparato se presumen, salvo prueba en contrario, que existían en el momento de la entrega y su subsanación será gratuita para el usuario. Así mismo, se garantiza durante 5 años desde la fecha de compra, el calderín del termo eleéctrico. En caso de avería del calderín durante ese plazo de garantía, se sustituirá el aparato completo, debiendo asumir el usuario únicamente el importe de su instalación. Recuerde que mientras el aparato está siendo subsanado, el periodo durante el que puede ejercer los derechos que tiene Ud. frente al vendedor, como los que dispone con la garantía FAGOR que le ofrecemos queda suspendido temporalmente hasta la subsanación, momento a partir del cual dispondrá del periodo no consumido, y en todo caso 6 meses. Exclusiones: Queda ecluido de la cobertura de la presente garantia, y por tanto, el coste total de la reparación sera a cargo del usuario, en los siguientes casos:

El aparato garantizado deberá corresponder a los que el fabricante destina expresamente para la venta e instalación en España siguiendo todas las normativas aplicables vigentes. Se ajusta a la descripción dada por Fagor en sus catálogos, web, manuales de instrucciones o de instalación. Sea apto para los usos a los que ordinariamente se destinen los termos del mismo tipo. Presenten la calidad y prestaciones habituales de un termo del mismo tipo. Las averias provocadas por actos malintencionados, negligencias o mal uso del aparato por parte del cliente o terceros. Las averias producidas por causas fortuitas, (fuerza mayor fenómenos atmosféricos o geológicos) y en general las averias causadas por elementos ajenos al propio aparato.

Todos lso Termos deben de estar instalados de forma accesible para nuestros técnicos, siendo por cuenta del usuario la disposición y los gastos que posibiliten el acceso al aparato para su reparación y/o sustitución. MUY IMPORTANTE: para ser acreedor a esta garantia, es totalmente imprescindible que el usuario acredite ante el Servicio Técnico Oficial del garante, la fecha de compra mediante la factura o ticket emitido por el vendedor del aparato. En el caso de aparatos suministrados en obras nuevas se deberá acreditar suficientemente la fecha de disposición para el uso del aparato. La presente Garantía será válida únicamente en territorio español y es otorgada por Edesa Industrial S.L., nuestro domicilio social está en el Barrio Garagarza, s/n. apartado de correos 26. 20500 Mondragón (Gipuzkoa). ANULACIÓN DE LA PRESENTE GARANTÍA Esta garantía quedará anulada y por tanto sin efecto alguno si el aparato ha sido manupulado, modificado o reparado por personas no autorizadas o servicios técnicos que no sean los oficiales de la marca.

CONSULTAS Y RECLAMACIONES

Para cualquier consulta, aclaración o planteamiento de quejas y reclamacaiones en ralación con esta garantía o en caso de averia de su aparato, contacte con el centro de Informa- ción al Consumidor de FAGOR a través del teléfono de atención al cliente 902105010, la web www.fagor.com, correo electrónico info@fagor.com, o correo postal enviándola al : Centro de Información al Consumidor Edesa Industrial S.L. Barrio Garagarza, s/n. Apartado de correos 26 20500 Mondragón (Gipuzkoa). Tambíen podrá acudir a cualquier órgano o entidad correspon- diente a las Comunidades Autónomas y de las Corporaciones Locales competentes en materia de defensa de los consumi- dores y/o a los juzgados y tribunales competentes. El cumplimiento de la Ley Orgánica 15/1999, de Protección de Fatos de Carácter Personal (LOPD), se le informa de que los datos de carácter personal que sean facilitados con ocasión de la activación de esta garantía comercial se incluirán en un fichero de datos personales automatizados y confidencial, cuyo responsable es Edesa Industrial S.L. Su finalidad es la gestión de la presente garantía y de los servicios que lleva aparejada, y el envío de comunicaciones comerciales de nuestros productos y servicios o los de otros sectores de actividad. El interesado puede ejercer sus derechos de acceso, rectifica- ción, cancelación y oposición, contactando con el Centro de Información al Consumidor de Fagor. Aquellas intervenciones que se deriven de una incorrecta instalación del Termo o de la falta de mantenimiento del mismo, todo ello de conformidad con las recomendaciones de instalación y uso recogidas en el Libro de Instrucciones y/o Manual de Instalación. Los desgastes y deterioros estéticos producidos por el uso, la limpieza de acumulación de cal, la sustitución de elementos consumibles del aparato, asi como las operaciones de mantenimiento del Termo. Los aparatos destinados a usos industriales o profesionales. Incidencias derivadas de una rotura física, no atribuible a un defecto de fabricación (carcasas, cristales, embellecedores, plásticos, flitros, mandos,...). Ausencia de la placa de características identificativa del producto.PT

1.- GAMA 2.- CAPACIDADES 3.- POTENCIA 4.- CONSUMO MANTEN. 5.- DIMENSIONES 6.- PESO

1.- GAMA 2.- CAPACIDADES 3.- POETÊNCIA 4.- MANUTEN. CONSUMO 5.- DIMENÇOES 6.- PESO

1.- TÍPUS 2.- ŰRTARTALOM 3.-

4.- FOGYASZTÁS 5.- MÉRETEK 6.- SÚLY

1.- MODEL 2.- OBJEM 3.- VÝKON 4.- SPOTŘEBA kW. - 24 h. - 65 °C 5.- ROZMĚRY 6.- HMOTNOSŤ

1.- GAME 2.- CAPACITÉ 3.- COURANT 4.- CONSOMMATION 5.- DIMENSIONS 6.- POIDS

1.- ŘADA 2.- OBJEM 3.- P ŘIKON (W) (230V) 4.- SPOTŘEBA kW - 24h. - 65ºC 5.- ROZMĚRY 6.-

1. Grupo de seguridad hidráulica (suministrada con el calentador).

2. Mando grifo vaciado.

3. Desagüe conducido.

5. Reductor de presión: Es necesario colocarlo después del con-tador, en la entrada

de la vivienda (nunca cerca del calentador cuando la presión es superior a 5 Kg/cm²).

6. Manguitos aislantes (suministrados con el calentador).

3. Esgoto canalizado.

4. Válvula de corte.

3- Termotato de trabajo

4- Termostato de seguridad

1. Posición de trabajo2. Posición de vaciado

Marca comercial Modelos Emisión de óxidos de nitrógeno Nivel de potencia acústica en el interior Perfil de carga declarado Clase de eficiencia energética Eficiencia energética Consumo anual de gas Consumo diario de gas Consumo anual de electricidad Consumo diario de electricidad Ajuste temperatura del selector/termostato Cuando se declare que el valor de smart es « 1 », indica de que la información sobre la eficiencia energética y el consumo anual de gas y electricidad, según proceda, se refieren exclusivamente cuando el ajuste de control inteligente está activado. Consumo semanal de gas con control inteligente Consumo semanal de gas sin control inteligente Consumo semanal de electricidad con control inteligente Consumo semanal de electricidad sin control inteligente Cuando proceda, indicación de que puede funcionar solamente durante las horas de baja demanda. Capacidad Agua mixta a 40 °C
