MANUAL DE USUARIO Gaia TFA

Su nueva estación meteorológica consta de una estación básica con sensores de interior para la medición de la temperatura y humedad interna y la presión atmosférica y un sensor de exterior para la medi- ción de la temperatura y humedad externa. Así obtendrá una multitud de informaciones acerca del clima y del tiempo en el entorno de su casa. Ello divierte y despierta su curiosidad por saber más. Lea por favor estas instrucciones de uso con atención y guárdelas para su utilización posterior.

• Instrucciones de uso

• Registro de la temperatura y humedad exteriores a través de un emisor exterior inalámbrico (433 MHz), de gran alcance de unos 100 m (campo libre)

• Temperatura interior y humedad del ambiente

• Previsión del tiempo con símbolos y tendencia de la presión atmosférica

• Presión atmosférica absoluta y relativa

• Posición de alarma programable para todos los parámetros, por ejemplo alarma de temperatura, aviso de tormenta etc.

• Valores máximos y mínimos con indicación del tiempo y la fecha de la memorización

• Reloj radio controlado con alarma, función snooze y calendario

• Iluminación de fondo LED

• Montaje de pared o sobremesa

2.1 Estación básica (receptor) Fig. 1

4. Símbolo del reloj radio controlado

5. Símbolo de alarma de despertador

6. Día de la semana/huso horario

8. Humedad ambiental en % RH

9. Alarma Hi/Lo: valor límite máximo o mínimo para los valores

11. Indicación de temperatura en °C/°F

12. Símbolo de alarma para valores de interior

3.2 Recepción de los valores exteriores y la hora radiocontrolada

• Al insertar las pilas en la estación básica, suena brevemente una señal acústica corta y todos los segmentos LCD se iluminan durante 3 s.

• La estación pasa ahora a un modo de aprendizaje con el fin de aprender el sensor. El emisor transmite la temperatura y humedad , a continuación se activa la hora radiocontrolada (DCF). Durante la recepción de la hora radiocontrolada (aprox. 10 mín) no se trans- fieren ninguno de los datos meteorológicos.

• Importante: No pulse ninguna tecla durante los primeros 10 minu- tos al encontrarse la estación en modo de aprendizaje. Cuando se muestra las temperatura y humedad externa y la hora radio- controlada, puede colocar el emisor externo a la intemperie. Si no se recibe la hora radiocontrolada, puede ajustar la hora manual- mente. Si no se muestra la temperatura y humedad externa o si ha pulsado una tecla antes de recibir la temperatura y humedad externa y en caso de cambio de batería, repita el proceso de la puesta en servicio. Espere por favor unos 10 s antes de volver a insertar las pilas. Recepción de la hora radio controlada DCF:

• La transmisión de la hora se realiza por medio de un Reloj atómico de cesio radioeléctrico, por el instituto técnico físico de Braun- schweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77.5 kHz) con un alcance de aprox. 1.500 km. Su reloj radio controlado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de horario de verano e invierno se produce automáticamente. La recepción depende básicamente de la situación geográfica. Normalmente en un radio de unos 1.500 km desde Frankfurt la transmisión no debería suponer ningún problema. Por favor, observe las indicaciones siguientes:

• Se recomienda mantener una distancia de como mínimo 1,5 a 2 metros de los posibles aparatos perturbadores como son moni- tores de ordenadores y aparatos de televisión.

• En construcciones de hormigón armado (sótanos, superestructuras) es posible que la señal recibida sea naturalmente más débil. En casos extremos se recomienda colocar el aparato cerca de una ventana y/o girarlo para poder recibir una señal de mayor calidad.

• Por las noches las perturbaciones atmosféricas suelen ser reducidas y disponer de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

• Si no se recibe ningún código de tiempo, el símbolo de recepción desaparece del display. Si la recepción es buena será sobreescrito el tiempo ajustado manualmente. GAIA – Estación meteorológica radiocontrolada

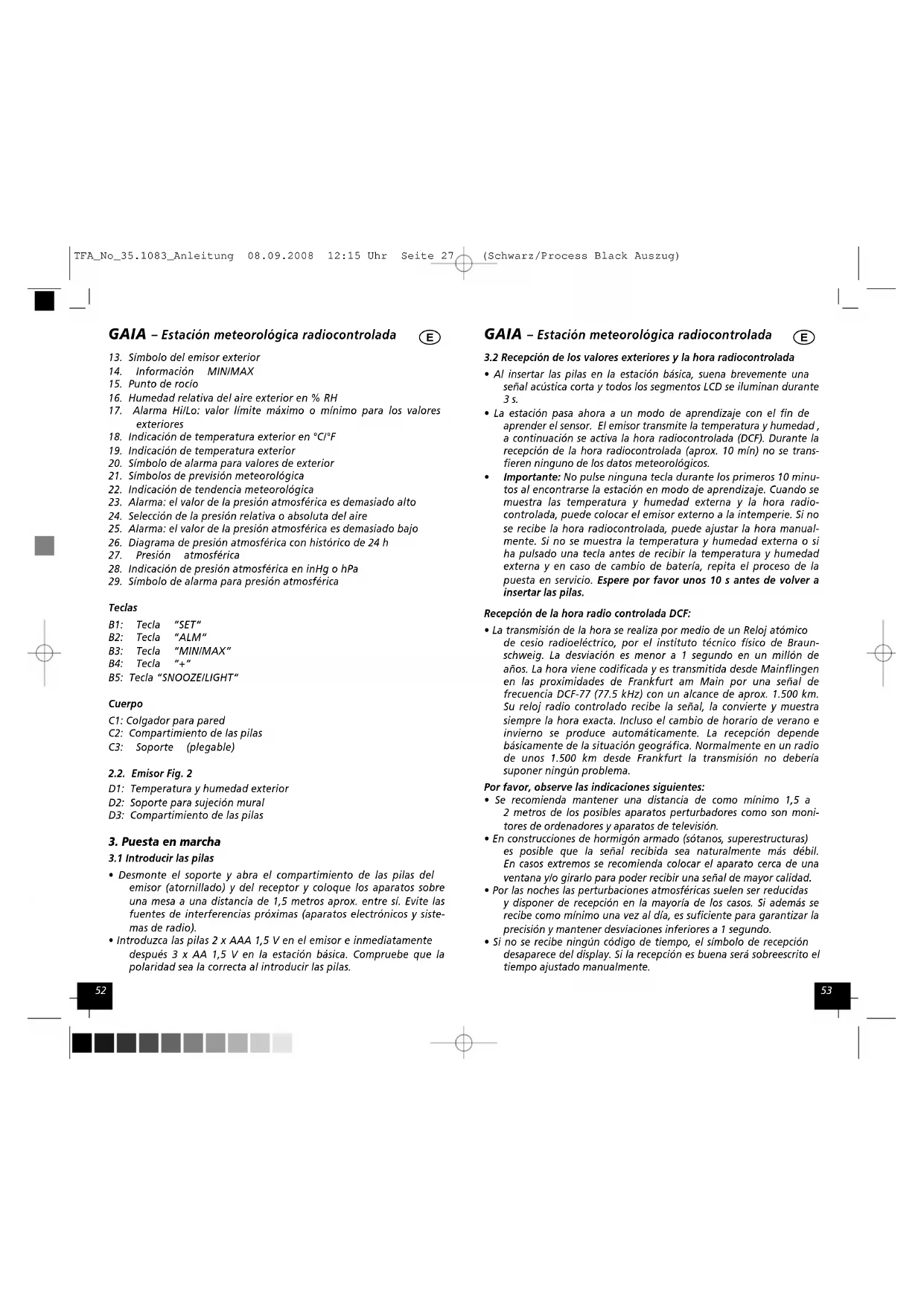

13. Símbolo del emisor exterior

16. Humedad relativa del aire exterior en % RH

17. Alarma Hi/Lo: valor límite máximo o mínimo para los valores

18. Indicación de temperatura exterior en °C/°F

19. Indicación de temperatura exterior

20. Símbolo de alarma para valores de exterior

21. Símbolos de previsión meteorológica

22. Indicación de tendencia meteorológica

23. Alarma: el valor de la presión atmosférica es demasiado alto

24. Selección de la presión relativa o absoluta del aire

25. Alarma: el valor de la presión atmosférica es demasiado bajo

26. Diagrama de presión atmosférica con histórico de 24 h

27. Presión atmosférica

28. Indicación de presión atmosférica en inHg o hPa

29. Símbolo de alarma para presión atmosférica

3.1 Introducir las pilas

• Desmonte el soporte y abra el compartimiento de las pilas del emisor (atornillado) y del receptor y coloque los aparatos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y siste- mas de radio).

• Introduzca las pilas 2 x AAA 1,5 V en el emisor e inmediatamente después 3 x AA 1,5 V en la estación básica. Compruebe que la polaridad sea la correcta al introducir las pilas. TFA_No_35.1083_Anleitung 08.09.2008 12:15 Uhr Seite 27 (Schwarz/Process Black Auszug)GAIA – Estación meteorológica radiocontrolada

4.2 Modo de indicación rápida

• En el modo de indicación rápida puede informarse de una manera rápida sobre cada uno de los datos meteorológicos. Pulse la tecla “SET” en modo normal para acceder a la indicación de display correspondiente y “+” o bien “MIN/MAX”, para seleccionar el valor de indicación elegido.

1. Temperatura de exterior / punto de rocío

2. Presión atmosférica absoluta / presión atmosférica relativa

• Pulse en el modo normal la tecla de “MIN/MAX”, para acceder al modo máximo.

• Con la tecla “+” puede visualizar los valores máximos con fecha y hora del registro de los parámetros siguientes. Si pulsa primero la tecla “SET” mientras se muestra el valor máximo, se reposicionará el valor actual de inmediato.

• Humedad de aire interior

• Temperatura de interior

• Humedad de aire exterior

• Pulse en el modo normal dos veces la tecla de “MIN/MAX”, para acceder al modo mínimo.

• Con la tecla “+” puede visualizar los valores mínimos con fecha y hora del registro de los parámetros siguientes.

• Si pulsa la tecla “SET” mientras que se muestre el valor mínimo, se reposicionará el valor actual.

• Humedad de aire interior

• Temperatura de interior

• Humedad de aire exterior

4.4 Previsión meteorológica

• La estación meteorológica distingue 4 símbolos meteorológicos diferentes (soleado, parcialmente nublado, cubierto, lluvia).

• Los símbolos meteorológicos muestran una mejora o empeora- miento meteorológico a partir del tiempo actual, sin embargo ello no presupone necesariamente que el símbolo del tiempo indi- cado deba corresponder. GAIA – Estación meteorológica radiocontrolada

• Además, el aparato dispone de 4 modos de programación: Modo de configuración, modo de indicación rápida, Mín/Máx y modo de alarma.

• El aparato dispone de 5 zonas de display: Hora y fecha, zona interior, zona exterior, previsión meteorológica y presión atmosférica.

4.1 Modo de configuración

• Pulse la tecla “SET” en modo normal durante 3 segundos para regresar de nuevo al modo de configuración normal.

• En modo de configuración, puede variar los valores con la tecla “+” o bien “MÍN/MÁX”. Si mantiene las teclas en modo de con- figuración accionadas, accederá al modo de marcha rápida.

• El aparato abandona automáticamente el modo de programación si se acciona la tecla de “SNOOZE/LIGHT” o bien si no se acciona ninguna tecla durante más de 10 segundos.

• Pulse la tecla “SET” para seleccionar las configuraciones siguientes:

1. Zona horaria ±12 h.: La configuración de las zonas horarias se

necesita si se puede recibir la señal DCF pero en cambio la zona horaria se diferencia de la hora DCF (p. ej +1=una hora más tarde).

2. Formato de hora 12/24

3. Configuración de la hora manual (horas / minutos)

4. Configuración del calendario (Año/Mes/Fecha, el día de la

5. Indicación de temperatura en °C o °F

6. Indicación de la presión atmosférica en hPa o inHg

7. Ajuste de la presión atmosférica relativa de 919 hPa –

1080 hPa (Valor prefijado 1013.2 hPa). La presión atmosférica relativa hace referencia a la altura del nivel del mar y ha de ajustarse a su altura del lugar donde vive. ¡Consulte la presión atmosférica actual de su entorno ( por ejemplo en los centros meteorológicos, Internet, ópticas, columnas meteorológicas calibradas en edificios públicos, aeropuertos etc...)!

8. Valor de umbral para la variación de aire a presión (valor pre-

9. Valor de umbral para el aviso de tormenta (valor prefijado

4 hPa) Indicación: Por favor ajuste las unidades de medida elegidas al principio de las mediciones. Los valores memorizados son cambiados en caso de un cambio de forma retroactiva a las unidades nuevas, de modo que con los algoritmos de cálculo internos resulten pérdidas de resolución. Soleado parcialmente nublado cubierto lluvia TFA_No_35.1083_Anleitung 08.09.2008 12:15 Uhr Seite 28 (Schwarz/Process Black Auszug)GAIA – Estación meteorológica radiocontrolada

• La alarma respectiva puede activarla o bien desactivarla con la tecla “ALM”. Aparece o bien desaparece “HI AL“ y un símbolo de alarma junto al valor correspondiente en el display.

1. Alarma de despertador (horas/minutos, igual ajuste para el

valor límite inferior o bien superior)

2. Humedad de aire interior

3. Temperatura de interior

4. Humedad de aire exterior

7. Presión atmosférica

• Pulsando en modo normal dos veces la tecla “ALM”, accederá al modo de entrada de datos para el valor límite inferior.

• Pulse ahora la tecla “SET” para seleccionar los parámetros siguientes. El valor límite inferior puede introducirlo con la tecla “+” o “MIN/MAX”. Si mantiene las teclas en modo de con- figuración accionadas, accederá al modo de marcha rápida. La alarma respectiva puede activarla o bien desactivarla con la tecla “ALM”. Aparece o bien desaparece “LO AL“ y un símbolo de alarma junto al valor correspondiente en el display.

1. Alarma de despertador (horas/minutos, igual ajuste para el

valor límite inferior o bien superior)

2. Humedad de aire interior

3. Temperatura de interior

4. Humedad de aire exterior

7. Presión atmosférica

• Indicación: Si pulsa por primera vez la tecla “ALM” aparecerá el símbolo “---“ en todos los campos del Display. Seguidamente aparecerán los valores límites ajustados, siempre que hayan sido activados previamente .

4.5.1 Señal de alarma

• Si se sobrepasa el valor de alarma ajustado por exceso o por defecto suena una señal de alarma durante 120 s.. El valor corre- spondiente, “HI AL” o bien “LO AL” y el símbolo de alarma parpa- dean hasta que las condiciones meteorológicas se sitúen de nuevo dentro de los valores límites ajustados. De este modo accionando cualquier tecla puede finalizar la señal de alarma accionando cualquier tecla.

• Ejemplo: El valor límite ajustado para el punto de rocío ha sido sobrepasado: GAIA – Estación meteorológica radiocontrolada

4.4.1 Indicación de la tendencia meteorológica

• Las flechas de tendencia meteorológica están situadas entre los símbolos del tiempo e indican si la presión del aire aumenta o desciende momentáneamente. La flecha hacia la derecha significa que aumenta la presión atmosférica y se espera mejor tiempo; La flecha hacia la izquierda significa que desciende la presión atmos- férica y se espera peor tiempo.

• El cambio de los símbolos del tiempo hacen referencia a la presión atmosférica relativa actual y a las variaciones de las últimas 12 horas. Si cambia el tiempo, parpadean las flechas de tendencia. Si las condiciones del tiempo permanecen estables durante 3 horas, las flechas de tendencia quedan fijas en el display. Indicaciones acerca de los valores de sensibilidad de los símbolos del tiempo:

• El valor de umbral con el cual se muestra un cambio meteorológico, puede ser ajustado por el propio usuario a una variación de presión atmosférica comprendida entre 2-4 hPa (valor prefijado 3 hPa). Si se selecciona por ejemplo 4 hPa se deberá producir una caída o un aumento de la presión atmosférica de 4 hPa para que se pueda mostrar un cambio meteorológico. Para aquellas zonas en el que se produzcan variaciones de la presión atmosférica con frecuencia, se deberá ajustar un valor de umbral superior que en aquellas zonas donde exista una situación de aire de presión más estable.

4.4.2 Advertencia de tormentas

El valor de umbral para la advertencia de tor- menta puede ser ajustado a un valor de entre 5 y 9 hPa. Si la caída de presión sobrepasa dentro de 3 horas el valor de umbral (valor estándar 6 hPa), se activará el aviso de tormenta: El símbolo de lluvia y las flechas de tendencia parpadean durante 3 horas.

• La estación meteorológica puede ajustarse de modo que cuando se produzcan determinadas condiciones meteorológicas, se dispa- re una alarma. Para tal objetivo puede introducir para múltiples parámetros un valor límite superior e inferior que no deba sobre- pasarse o bien infrapasarse.

• Pulse en modo normal la tecla de “ALM” para acceder al modo de entrada de datos para el valor límite superior.

• Pulse ahora la tecla “SET” para seleccionar los parámetros siguientes. El valor límite superior puede introducirlo con la tecla “+” o bien “MIN/MAX”. Si mantiene las teclas en modo de con- figuración accionadas, accederá al modo de marcha rápida. intermitencia intermitencia intermitencia TFA_No_35.1083_Anleitung 08.09.2008 12:15 Uhr Seite 29 (Schwarz/Process Black Auszug)GAIA – Estación meteorológica radiocontrolada

Distancia de transmisión campo libre: 100 metros máx. Frecuencia: 433 MHz Intervalo de medición sensor: 48 seg Duración de alarma: 120 seg Temperatura Unidad de medida: °C/°F Rango de medida exterior: -40…+65°C / -40…+149°F (Indicación OFL fuera del rango de medida) Rango de medida interior: 0…+60°C / +32…+140°F (Indicación OFL fuera del rango de medida) Humedad del aire Unidad de medida: % Hum.Rel. Rango de medida exterior: 20% hasta 95% Rango de medida interior: 1% hasta 99% Resolución: 1% Precisión: ±5% @ 0...45°C Presión atmosférica Unidad de medida: hPa / inHg Rango de medida: 919 hPa – 1080 hPa Resolución: 0,1 hPa Precisión: ±1,5 hPa Pilas (no incluidas) Estación base: 3 x AA 1.5V LR6 Alcalina Emisor: 2 x AAA 1.5V LR6Alcalina

• Almacene su estación meteorológica radiocontrolada en un lugar seco.

• No exponga el aparato a altas temperaturas, vibraciones o sacudi- das extremas.

• Limpie el aparato con un paño suave ligeramente humedecido. ¡No utilice soluciones de limpieza ni sustancias abrasivas!

• Mantenga el aparato alejado de otros aparatos electrónicos y de piezas metálicas grandes.

• Si la estación no funciona correctamente realice por favor una nueva puesta en funcionamiento. Cambie las pilas.

9. Exoneración de responsabilidad

• Este aparato no es un juguete. Consérvelo fuera del alcance de los niños.

• Este aparato no es indicado para fines médicos ni para informa- ción pública, sino que está destinado para uso privado. GAIA – Estación meteorológica radiocontrolada

• En las configuraciones de alarma HI o LO puede ser ajustado el momento de llamada. Pulse la tecla “SET“.

• El indicador de la hora comienza a parpadear. Ahora puede ajustar las horas mediante la tecla “+“ o “MIN/MAX”.

• Con la tecla “SET” cambia al ajuste de los minutos. Con la tecla “ALM” se activa o desactiva la función de alarma (en el display aparece el símbolo del altavoz). Confirme con la tecla “SET”.

• Mientras suena la señal del despertador, puede desconectar la alarma pulsando cualquier tecla.

• Pulsando la tecla “SNOOZE/LIGHT”, situada en el lado superior, se activa la función Snooze. Seguidamente, el sonido de la alarma se interrumpirá durante 10 minutos.

4.6 Iluminación de la pantalla

• Pulse la tecla “SNOOZE/LIGHT”. La iluminación de la pantalla se activa durante 10 segundos.

5. Instalación de la estación básica y fijación del emisor

• Con el soporte desplegable en el lado posterior, se puede colocar la estación base o fijarla mediante ojales de colgar sobre la pared. Evite la proximidad a otros aparatos eléctricos (Televisor, ordena- dor, teléfonos móviles) y objetos metálicos macizos.

• Busque un lugar sombrado, protegido de la lluvia para el emisor. (La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componen- tes electrónicos).

• Compruebe si se produce la transmisión de los valores de medici- ón del emisor en el lugar de instalación deseado para la estación básica (alcance en campo libre 100 metros aprox., con paredes macizas, especialmente con piezas metálicas puede reducirse con- siderablemente el alcance del emisor.)

• Si procede, busque un nuevo lugar de instalación para el emisor y/o receptor.

• Si ha sido satisfactoria la transmisión, puede fijar el soporte a la pared con los 3 tornillos e insertar el emisor. (D2)

6. Cambio de las pilas

• Si cambia las pilas del emisor, deberá cambiar también las de la base con el fin de posibilitar un nuevo aprendizaje del sensor.

• Utilice pilas alcalinas. Asegúrese de que las pilas se coloquen con la polaridad correcta. Las pilas bajas deben cambiarse lo antes posible para evitar fugas. Las pilas contienen ácidos nocivos para la salud. ¡Utilice guantes recubiertos y gafas protectoras si mani- pula pilas con fugas de líquido! Atención: No tire el aparato ni las pilas usadas a la basura domé- stica. Por favor, deposítelas en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. TFA_No_35.1083_Anleitung 08.09.2008 12:15 Uhr Seite 30 (Schwarz/Process Black Auszug)GAIA – Funk-Wetterstation

GAIA – Estación meteorológica radiocontrolada

• Las especificaciones de este producto pueden variar sin previo aviso.

• Estas instrucciones o resúmenes de las mismas no pueden ser publicados sin la autorización de TFA Dostmann.
