MANUAL DE USUARIO PRO 900 IX BORETTI

DE INSTALACION E UTILIZACION

CONSEJOS DE INSTALACION

CONSEJOS DE UTILIZACION

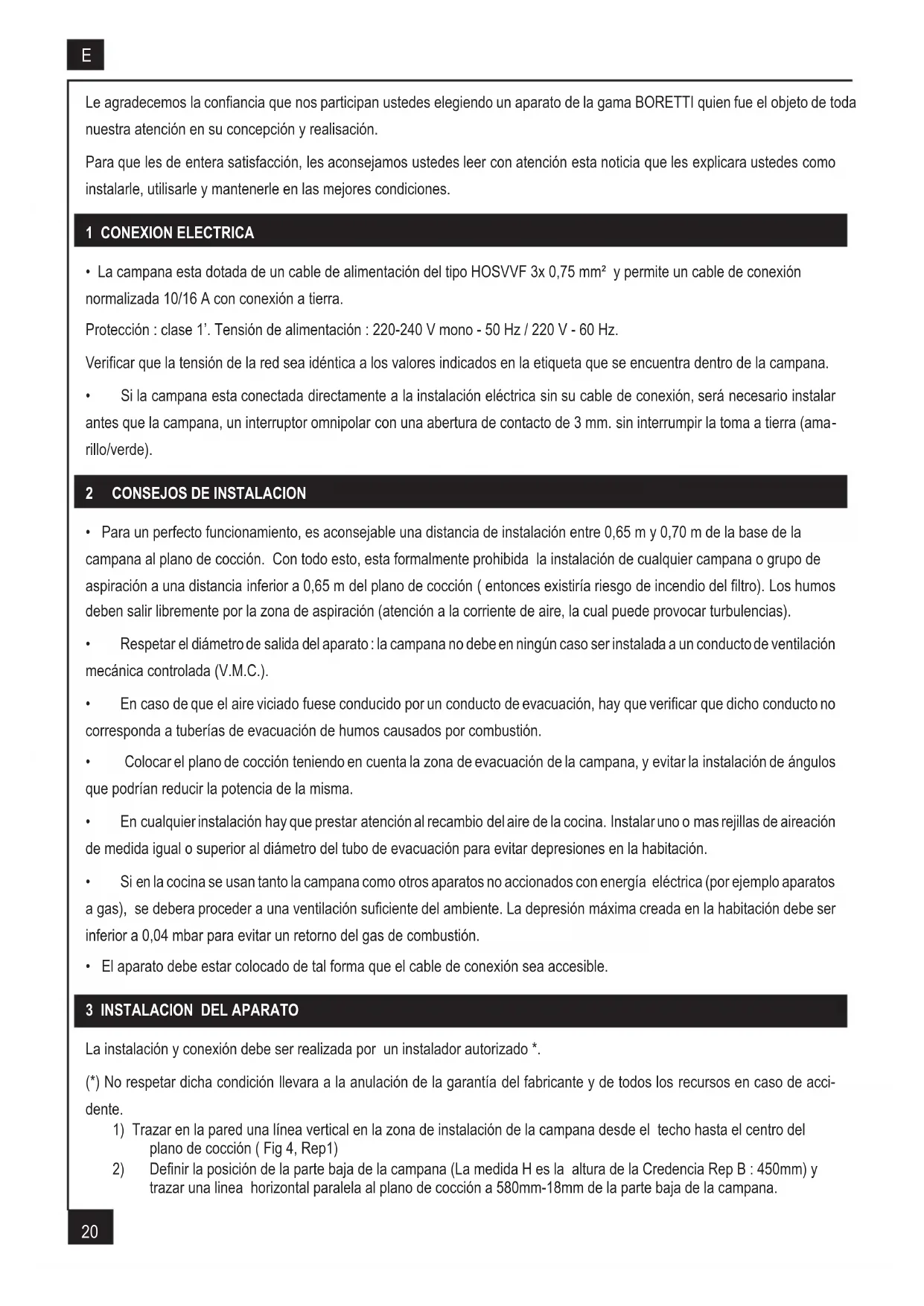

• La campana esta dotada de un cable de alimentación del tipo HOSVVF 3x 0,75 mm² y permite un cable de conexión normalizada 10/16 A con conexión a tierra. Protección : clase 1’. Tensión de alimentación : 220-240 V mono - 50 Hz / 220 V - 60 Hz. Verificar que la tensión de la red sea idéntica a los valores indicados en la etiqueta que se encuentra dentro de la campana.

• Si la campana esta conectada directamente a la instalación eléctrica sin su cable de conexión, será necesario instalar antes que la campana, un interruptor omnipolar con una abertura de contacto de 3 mm. sin interrumpir la toma a tierra (ama

2 CONSEJOS DE INSTALACION

• Para un perfecto funcionamiento, es aconsejable una distancia de instalación entre 0,65 m y 0,70 m de la base de la campana al plano de cocción. Con todo esto, esta formalmente prohibida la instalación de cualquier campana o grupo de aspiración a una distancia inferior a 0,65 m del plano de cocción ( entonces existiría riesgo de incendio del filtro). Los humos deben salir libremente por la zona de aspiración (atención a la corriente de aire, la cual puede provocar turbulencias).

• Respetar el diámetro de salida del aparato : la campana no debe en ningún caso ser instalada a un conducto de ventilación mecánica controlada (V.M.C.).

• En caso de que el aire viciado fuese conducido por un conducto de evacuación, hay que verificar que dicho conducto no corresponda a tuberías de evacuación de humos causados por combustión.

• Colocar el plano de cocción teniendo en cuenta la zona de evacuación de la campana, y evitar la instalación de ángulos que podrían reducir la potencia de la misma.

• En cualquier instalación hay que prestar atención al recambio del aire de la cocina. Instalar uno o mas rejillas de aireación de medida igual o superior al diámetro del tubo de evacuación para evitar depresiones en la habitación.

• Si en la cocina se usan tanto la campana como otros aparatos no accionados con energía eléctrica (por ejemplo aparatos a gas), se debera proceder a una ventilación suficiente del ambiente. La depresión máxima creada en la habitación debe ser inferior a 0,04 mbar para evitar un retorno del gas de combustión.

• El aparato debe estar colocado de tal forma que el cable de conexión sea accesible.

3 INSTALACION DEL APARATO

La instalación y conexión debe ser realizada por un instalador autorizado *. (*) No respetar dicha condición llevara a la anulación de la garantía del fabricante y de todos los recursos en caso de acci- dente.

1) Trazar en la pared una línea vertical en la zona de instalación de la campana desde el techo hasta el centro del

plano de cocción ( Fig 4, Rep1)

2) Definir la posición de la parte baja de la campana (La medida H es la altura de la Credencia Rep B : 450mm) y

trazar una linea horizontal paralela al plano de cocción a 580mm-18mm de la parte baja de la campana. E21 3) En esta horizontal a 312mm en cado lado de la vertical fijar los 2 tornillos (Fig 4, Rep T) con las clavijas proveedas.

4) Fijar uno soporte de chimenea ( Fig 4,Rep 2) con los dos tornillos TH 5 x 50 y las clavijas a 2mm del techo, el

señal del posisionamiento centrado en la vertical.

5) Fijar el secundo soporte de chimenea ( Fig 4,Rep2) a una distancia del techo igual a la altura de la parte alta de la

6) Colgar el cuerpo ( Fig 2, Rep.C) en los soportes murales y trazar los centros de los 2 fijaciones positivas situados

61mm debajo de los tornillos (Fig 3). Descolgar la campana, perforar y colocar en sitio las clavijas.

7) Apoyar la base de la credencia ( Fig 4, Rep.B) en el plano de cocción, la credencia puede estar fijada en la pared

en la parte inferior con los tornillos y las clavijas proveedos.

8) Colocar la campana en la pared y perfeccionar el ajuste para alinear lo todo.( Fig 2), con los tornillos ( Rep.V1) de

los soportes, asi como la inclinación con los tornillos ( Rep.V2) de los soportes.

9) Después haber efectuado todos los alineamientos de la campana, bloquearla con 2 tornillos de fijación positiva

(Fig3) para garantizar la securidad de la instalación.

10) Conectar el tubo de insonorización (Rep 4) en la sortida del motor, después la válvula anti-rechazo ( Rep3) y

conectar el flexible a la evacuación ( Fig 5). Conectar la campana a la electricidad. ( Ver parafo conexión electrica). Colocar de cada lado de las entradas del motor el kit silencioso como indicado Fig 6,operación 1( Clipsar los anni- los) y 2 ( Encajar los silenciosos). Para las versiones Motor a distancia. a) Conectar la tubería a la tuba del motor. Fijar todo junto con abrazaderas o con cinta adhesiva apropriados. b) Conectar la toma a tierra y clípar el conector del motor en la tapa del bloque de aspiracíon.

11) Colocar la alta chimenea en la parte baja chimenea telescopica (Rep S y I) y fijar el alto de la chimenea en los

soportes ( Rep2) con los 4 tornillos proveedos. Después, colocar la parte baja de la chemenea hasta el cuerpo de la campana y fijarla en su soporte ( Fig .5)

12) Colocar los filtros metalicos.

1) Encajar el deflector (Rep.R) en la salida del motor sin el tubo de insonorización y la válvula anti-rechazo como

2) Instalar de cada lado del deflector los añadidos (Rep G), las aperturas visibles en el bajo de la chimenea deben

coincidir con la posición del deflector .

3) Fijar los cartuchos de carbón activo en las entradas del motor ( Fig.8), y colocar el kit silencioso sin los anillos

( Fig.6, Operación 2). 4 FUNCIONAMIENTO E22

Evacuación exterior o de reciclaje: Su campana está programada para funcionar con evacuación de humos exterior. Si usted prefiere cambiarla a modo de reciclaje, deberá imperativamente configurarla siguiendo estos pasos: Puesta a modo de reciclaje: Apretar el botón + durante 10 segundos (motor y luz apagados). Dos parpadeos de los 2 LEDS indicará la memorización de la puesta en marcha del modo reciclaje. Retorno a modo de evacuación: Apretar el botón + durante 10 segundos (motor y luz apagados). Un parpadeo de los 2 LEDS indicará la memorización de la puesta en marcha del modo evacuación exterior.

B) FUNCIONES DE BASE

Alumbrado: Su puesta en marcha se efectúa apretando el botón 1 (luz). Motor: Su puesta en marcha se efectúa apretando el botón 2 (motor). El LED F mostrará si el motor está o no en marcha. Existe la posibilidad de modificar la aspiración de la campana con la ayuda de los botones de velocidad + y velocidad -, apretando sobre el botón elegido hasta que la velocidad alcanzada sea la deseada. La aspiración máxima puede obtenerse también apretando directamente el botón de velocidad máxima (5). El LED C mostrará si el motor está o no en aspiración máxima.

C) FUNCIONES COMPLEMENTARIAS

Velocidad máxima memorizada: Para obtener una buena eficacia de evacuación de humos, aconsejamos programar al inicio de la cocción un periodo de tiempo en posición máxima. Se creará entonces un flujo de aire permitiendo captar los primeros humos o vapores en el inicio de su aparición. La campana volverá automaticamente a la velocidad inicial al final del periodo de 10 minutos escogido. Es posible fijar esta funcion apretendo de nuevo en el botón 5 velocidad maxima. INDICACIÓN DE SATURACIÓN DE LOS FILTROS METÁLICOS Al cabo de 100 horas de funcionamiento un breve parpadeo del LED F indicará que los filtros metálicos deben limpiarse (ver párrafo de mantenimiento). Este signal de alarma es activo solo cuando el motor esta en marcha. INDICACIÓN DE SATURACIÓN DE LOS FILTROS DE CARBÓN Al cabo de 200 horas de funcionamiento, 2 breves parpadeos del LED F y C indicarán que debe reemplazar los filtros de carbón y limpiar de nuevo los metálicos. Para activar la función de indicación de saturación de los filtros de carbón, la luz tendrá que estar apagada y el motor parado. Apretar el botón (+) durante 10 segundos: 1 parpadeo de los LEDS F y C = función desactivada. 2 parpadeos de los LEDS F y C = función activada. Para acceder a la puesta a cero de la función de aviso de saturación de filtros, la luz deberá estar apagada y el motor pa- rado. Apretar el botón (+) durante 3 ó 4 segundos. El parpadeo de los LEDS F y C confirmará la puesta a cero. El método para cambiar el cartucho está indicado en el párrafo 3 (Reciclaje). TELEMANDO Es necessario equipar el telemando con las pilas estandares LR03-AAA dimensión 1.5 V zinc-carbono alcalinas como indi

cado Fig 9. E23 Estas pilas deberían asegurar un uso óptimo de larga duración. Estas pilas deben estar posicionadas corectamente y pueden estallar en caso de exposición al calor. No echar en el fuego.

5 CONSEJOS DE UTILIZACIÓN

• Para obtener una eficacia máxima de aspiración de humos o vapores, ponga en marcha la campana 5 minutos antes y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos. La tercera está indicada para las cocciones con una gran emanación de grasa y vapor.

• IMPORTANTE – JAMÁS FLAMBEAR NINGÚN ALIMENTO BAJO LA CAMPANA. No dejar jamás los fogones prendidos (llama viva) mientras la campana esté encendida.

• Los fritos necesitan una vigilancia permanente, el aceite recalentado podría producir llama. 6 MANTENIMIENTO Desconectar el cable de alimentación de la campana para proceder a cualquier intervención técnica. La campana ha sido concebida de manera a facilitar al máximo las operaciones de mantenimiento , sinónimo de buen funcio

namiento y rendimiento de la campana en el tiempo. . Limpieza de los filtros metálicos Es indispensable proceder a una LIMPIEZA REGULAR de los filtros a mano (con un detergente líquido con agua templada y aclarado) o en el lavavajillas (cada dos meses, más o menos, para una utilización normal). . Carcasa Limpiar regularmente la carcasa utilizando detergentes no abrasivos y una esponja ligeramente húmeda. No utilice jamás esponjas o trapos empapados. No introduzca ningún objeto, ni las manos, en la apertura para la evacuación del aire. . Conducto de evacuación Verificar cada 6 meses el buen flujo del aire viciado. Observar las prescripciones reglamentarias locales sobre la evacuación del aire viciado. . Alumbrado Antes de cualquier intervención en la campana, ponga el interruptor de encendido de luces en posición apagado. No superar la potencia indicada y no cambiar el tipo de lámpara.

7 GARANTIA Y ASISTENCIA TECNICA

• En caso de anomalías en su funcionamiento, avisar a su instalador el cual deberá verificar el aparato y su instalación. En el caso de que el cable estuviera dañado, deberá ser sustituido únicamente por un centro de reparaciones autorizado por el fabricante, puesto que las reparaciones prevén la utilización de componentes propios.

• Soltar el cable de conexión del aparato.

• Exigir siempre la utilización de piezas de recambio originales, máxime cuando el no respeto a esta afirmación podrá E24

comprometer la seguridad del aparato y poner fin al contrato de la garantía.

• Para pedir las piezas de recambio, indicar el numero del aparato que se encuentra en la etiqueta indicada.
