PRO 900 IX - Afzuigkap BORETTI - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis PRO 900 IX BORETTI in PDF-formaat.
| Producttype | Afzuigkap |
| Merk | Boretti |
| Model | PRO 900 IX |
| Breedte | 900 mm |
| Elektrische voeding | 220-240 V enkelfasig, 50 Hz / 220 V, 60 Hz, Klasse I |
| Aanbevolen installatiehoogte | 65 tot 70 cm boven het kookoppervlak |
| Uitlaatdiameter | Overeenkomstig de diameter van het apparaat, niet aansluiten op een mechanische ventilatie |
| Motorsnelheden | 3 snelheden + getimede intensieve snelheid (10 min) |
| Verlichting | Aan/uit-bediening met afstandsbediening, standaard lampen (het voorgeschreven vermogen niet overschrijden) |
| Metalen filters | Vaatwasmachinebestendig, elke 2 maanden reinigen (normaal gebruik) |
| Koolstoffilters (recirculatie optie) | Verwijderbaar, vervangen na 200 bedrijfsuren |
| Verzadigingsindicator filters | Led F knippert na 100 u voor metalen, Leds F+C na 200 u voor koolstof |
| Afvoermodus | Buiten of recirculatie (instelbaar met toets +) |
| Afstandsbediening | Inbegrepen, alkalinebatterijen LR03-AAA 1,5 V |
| Reiniging van de carrosserie | Niet-schurend reinigingsmiddel, licht vochtige spons |
| Onderhoud van het afvoerkanaal | Elke 6 maanden controleren |
| Veiligheid | Minimale afstand van 65 cm tot het kookoppervlak; niet flamberen onder de afzuigkap; motor uitschakelen voor onderhoud |
| Normen | IEC 335, laagspanningsrichtlijn 73/23 en EMC 89/336 |
| Garantie | Contractueel, dekt geen verbruiksartikelen (lampen, filters) |
| Reserveonderdelen | Uitsluitend originele onderdelen gebruiken, bestelling met serienummer van het apparaat |
| Recycling | Conform de AEEA-richtlijn 2002/96/EG, niet bij het huisvuil gooien |
Veelgestelde vragen - PRO 900 IX BORETTI
Gebruikersvragen over PRO 900 IX BORETTI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding PRO 900 IX - BORETTI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PRO 900 IX van het merk BORETTI.
GEBRUIKSAANWIJZING PRO 900 IX BORETTI
Wij danken U voor de goede keuze en het vertrouwen dat U ons, BORETTI specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het BORETTI assortiment te werken.
Wij raden U aan om alvorens U de BORETTI afzuigkap in werking zet deze handleiding aandachtig te lezen.

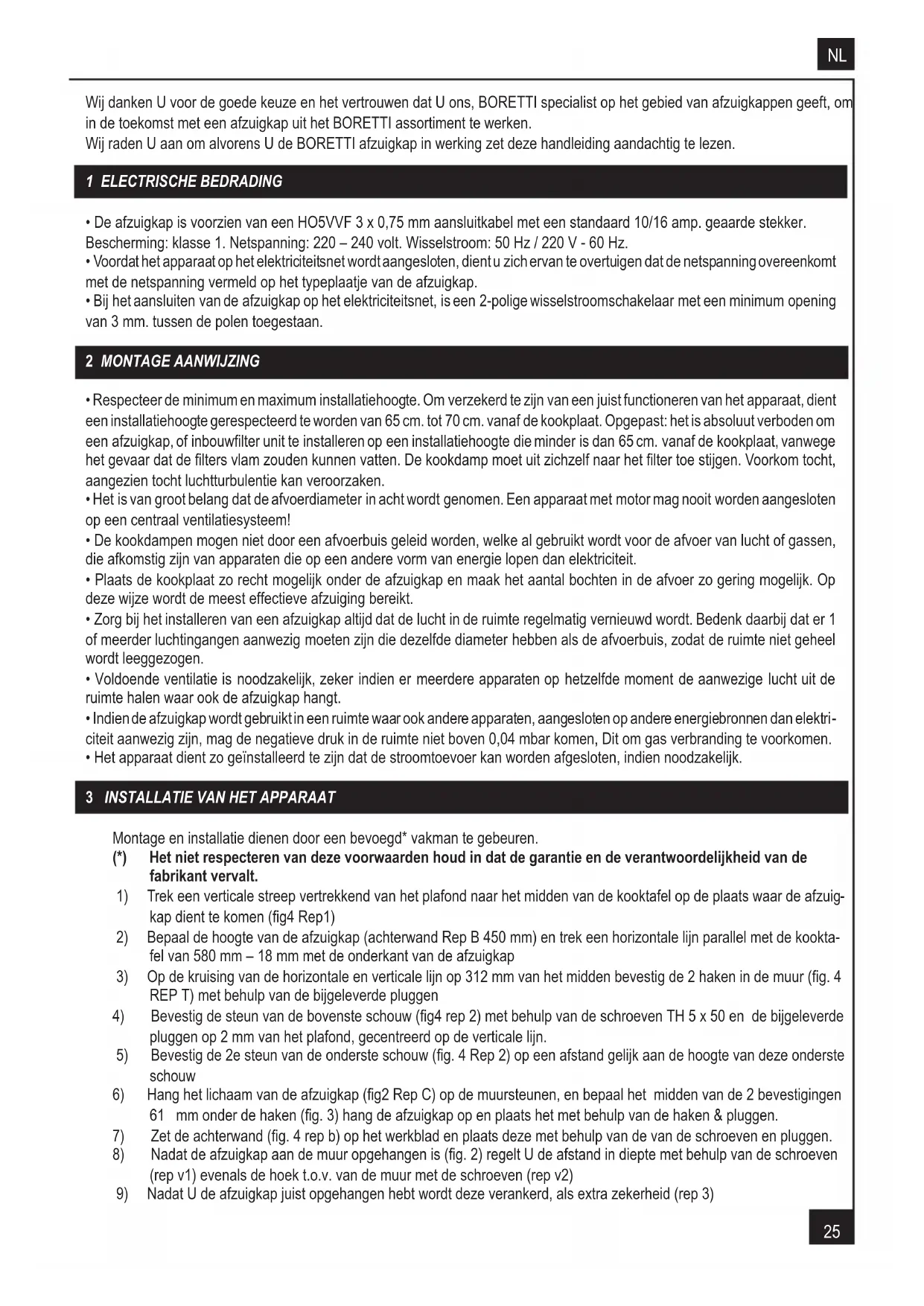

1 ELECTRISCHE BEDRADING
- De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker.
Bescherming: klasse 1. Netspanning: 220 – 240 volt. Wisselstroom: 50 Hz / 220 V - 60 Hz. - Voordat het apparaat op het elektriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
- Bij het aansluiten van de afzuigkap op het elektriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan.
2 MONTAGE AANWIJZING
- Respecteer de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwfilter unit te installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het filter toe stijgen. Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.
- Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilatiesysteem!
- De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan elektriciteit.
- Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.
- Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.
- Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.
- Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan elektriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gas verbranding te voorkomen.
- Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien noodzakelijk.
Montage en installatie dienen door een bevoegd* vakman te gebeuren.
(*) Het niet respecteren van deze voorwaarden houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.
1) Trek een verticale streep vertrekkend van het plafond naar het midden van de kooktafel op de plaats waar de afzuigkap dient te komen (fig4 Rep1)
2) Bepaal de hoogte van de afzuigkap (achterwand Rep B 450 mm) en trek een horizontale lijn parallel met de kookta-fel van 580 mm – 18 mm met de onderkant van de afzuigkap
3) Op de kruising van de horizontale en verticale lijn op 312 mm van het midden bevestig de 2 haken in de muur (fig. 4 REP T) met behulp van de bijgeleverde pluggen
4) Bevestig de steun van de bovenste schouw (fig4 rep 2) met behulp van de schroeven TH 5 x 50 en de bijgeleverde pluggen op 2 mm van het plafond, gecentreerd op de verticale lijn.
5) Bevestig de 2e steun van de onderste schouw (fig. 4 Rep 2) op een afstand gelijk aan de hoogte van deze onderste schouw
6) Hang het lichaam van de afzuigkap (fig2 Rep C) op de muursteunen, en bepaal het midden van de 2 bevestigingen 61 mm onder de haken (fig. 3) hang de afzuigkap op en plaats het met behulp van de haken & pluggen.
7) Zet de achterwand (fig. 4 rep b) op het werkblad en plaats deze met behulp van de van de schroeven en pluggen.
8) Nadat de afzuigkap aan de muur opgehangen is (fig. 2) regelt U de afstand in diepte met behulp van de schroeven (rep v1) evenals de hoek t.o.v. van de muur met de schroeven (rep v2)
9) Nadat U de afzuigkap juist opgehangen hebt wordt deze verankerd, als extra zekerheid (rep 3)
10) Plaats de geluidsdemper (rep 4) op de uitlaat van de motor, sluit vervolgens de terugslagklep (rep 3) en monteer de flexibele afvoer (fig. 5). Sluit vervolgens de afzuigkap op het elektriciteitsnet aan. Plaats op de motor de verschillende geluidsdempende onderdelen (fig. 6).
UITVOERING MET EXTERNE MOTOREN:
- Sluit het 200 mm. afvoerkanaal aan op de ronde afvoeropening bovenaan de schouw en aan de inlaatopening van de extern geplaatste motor; borg deze met afvoerkanaal klemmen, of zelfklevend tape.
- Sluit de aardedraad aan op de met het aarde teken gemarkeerde schroef op het motorhuis, zoals aangegeven in fig. 12.
11) Plaats vervolgens de bovenste telescopische schacht in het onderste deel (rep S & I) en bevestig deze op de daarvoor reeds geplaatste muurbevestigingen (rep 2) en bevestig deze met de daarvoor voorziene 4 schroeven. Plaats deze vervolgens juist zoals voorzien op de afzuigkap. (fig. 5)
12) Plaats vervolgens de metaalfilters in de afzuigkap.
RECIRCULATIE
- plaats de recirculatie unit (Rep R) op de uitgang van de motor zonder de geluidsdemper en zonder de terugslagklep zoals aangegeven in fig. 7
- Installeer vervolgens de uitblaasmonden op de daarvoor voorziene plaats (rep G de uitblaasmonden van de afvoer moeten overeen komen met de daarvoor voorziene openingen van de schacht aan de zijkant
- Bevestig het koolstofffilter op de ingang van de motor (fig. 8) en plaats dan de geluidsdemper zonder de bevestigingsring. (fig. 6 deel 2).
4 BEDIENING
Standaard is uw afzuigkap geprogrammeerd om de afvoer naar buiten te hebben, wenst U deze op recirculatie te zetten dan dient U dit te programmeren.
Configuratie op recirculatie stand
Druk op de + toets gedurende 10 seconden (toets motor en verlichting lichten op)
Twee lichtindicaties van de 2 Led's geven aan dat de omschakeling gelukt is.
Configuratie op afvoer naar buiten stand
Druk op de + toets gedurende 10 seconden (toets motor en verlichting lichten op)
Twee lichtindicaties van de 2 Led's geven aan dat de omschakeling gelukt is.
B) BASISFUNCTIONS
Verlichting : Zet de verlichting aan door op toets 1 te drukken
Motor : Zet de kap aan door op toets 2 te drukken, de F Led geeft aan dat de motor in dienst is of niet, met behulp van de - en + toets regelt U het afzuigvermogen van de afzuigkap.
Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen.
Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt. De C Led geeft de intensief stand aan.
C) BIJKOMENDE FUNCTIES
Tijdelijke intensief stand
Om een goede afzuiging te verkrijgen raden wij U aan om bij het begin van het koken de afzuigkap enige tijd op de intensief stand te zetten. Hierdoor creëert U een luchtstroming die de eerste kookdampen zullen afzuigen. Deze intensief stand stopt automatisch na 10 min.
Deze functie kan gestopt worden door opnieuw op toets 5, de intensief stand, te drukken.
Indicatie verzadiging van de metaal filters
Na ongeveer 100 uren gebruik zal er een Led F kort oplichten om aan te geven
Dat de metaal filters gereinigd dienen te worden. (zie onderhoud)
Het alarmsignaal werkt alleen als de afzuigkap in werking is.
Indicatie verzadiging van de metaal filters Na ongeveer 200 uren gebruik zal er een Led F & C kort 2 maal oplichten om aan te geven dat de koolstof filters vervangen dienen te worden. Om deze functie te resetten laat U het licht branden en moet de motor afstaan. Druk vervolgens op de + toets gedurende 10 seconden.
Led's F & C lichten 1 maal op = functie niet meer in dienst.
led's F & C lichten 2 maal op = functie is in dienst. Om deze functie te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led's F & C bevestigen het op nul zetten van deze functie.
Voor vervanging van de koolstof filters (zie recirculatie)
D) afstandsbediening fig. 9
In de afstandsbediening dient U nog 2 alkaline batterijen te plaatsen van het type Ir003-aaa, 1.5v zoals beschreven in Fig. 9. Deze batterijen dienen juist in het toestel geplaatst te worden, indien deze beschadigd zijn kan dit zelfs tot ontploffing leiden, gooi batterijen nooit in het vuur, of stel ze nooit bloot aan extreme hitte.
5 GEBRUIKSADVIES
- Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.
- Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!
Bij het gebruik van een gas kookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt.
- Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap.
6 ONDERHOUD
Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.
Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.
- Verwijderen van de filters:
De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.
- Behuizing:
Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek
wordt aangeraden.
Steek geen handen of andere objecten in de luchtinlaat.
• Afvoerkanaal:
Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.
• Verlichting:
Voordat eventuele reparatiewerkzaamheden aan het apparaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.
Gebruik geen sterkere lampen en verander niet van type.
7 AFTER SALES SERVICE
- In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controleren.
- Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is.
- Schakel in ieder geval de stroomtoevoer af.
- Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is.
- Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.
- De garantie termijn gaat in op datum van uw factuur. Houd deze steeds bij de hand bij eventuele service. Onze garantie dekt geen vervanging van :
-lampen, halogeenspots
-filters
8 OPMERKINGEN
Onze apparaten voldoen aan de geharmoniseerde normen CEI 335 en aan de Europese richtlijnen voor laagspanning 72/23 en elektromagnetische compatibiliteit 89/336.
