Produkttyp	Küchenhaube
Marke	Boretti
Modell	PRO 900 IX
Breite	900 mm
Stromversorgung	220-240 V einphasig, 50 Hz / 220 V, 60 Hz, Klasse I
Empfohlene Montagehöhe	65 bis 70 cm über der Kochfläche
Abluftdurchmesser	Entspricht dem Gerätedurchmesser, nicht an eine Lüftungsanlage anschließen
Motorstufen	3 Stufen + zeitgesteuerte Intensivstufe (10 Min)
Beleuchtung	Ein-/Ausschaltung per Fernbedienung, Standardlampen (die vorgeschriebene Leistung nicht überschreiten)
Metallfilter	Spülmaschinenfest, alle 2 Monate reinigen (Normalbetrieb)
Aktivkohlefilter (Umluftoption)	Herausnehmbar, nach 200 Betriebsstunden ersetzen
Filtersättigungsanzeige	Led F blinkt bei 100 h für Metallfilter, Leds F+C bei 200 h für Kohlefilter
Abluftmodus	Außenluft oder Umluft (einstellbar über Taste +)
Fernbedienung	Inklusive, Alkalibatterien LR03-AAA 1,5 V
Reinigung des Gehäuses	Nicht scheuerndes Reinigungsmittel, leicht feuchter Schwamm
Wartung des Abluftkanals	Alle 6 Monate prüfen
Sicherheit	Mindestabstand 65 cm zur Kochfläche; nicht unter der Haube flambieren; Motor vor Wartung ausschalten
Normen	IEC 335, Niederspannungsrichtlinie 73/23 und EMV 89/336
Garantie	Vertragsgarantie, deckt keine Verbrauchsmaterialien (Lampen, Filter)
Ersatzteile	Nur Originalteile verwenden, Bestellung mit Seriennummer des Geräts
Recycling	Entspricht der WEEE-Richtlinie 2002/96/EG, nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - PRO 900 IX BORETTI

In welcher Höhe sollte die Haube PRO 900 IX installiert werden?

Die empfohlene Höhe beträgt 65 bis 70 cm über der Kochfläche. Es ist strengstens verboten, sie in einer Höhe von weniger als 65 cm zu installieren.

Wie reinige ich die Metallfilter?

Die Metallfilter werden von Hand mit einem flüssigen Reinigungsmittel und warmem Wasser oder in der Spülmaschine gereinigt. Eine regelmäßige Reinigung alle 2 Monate wird empfohlen.

Wie setze ich die Sättigungsanzeige der Metallfilter zurück?

Bei ausgeschaltetem Licht und Motor drücken Sie die Taste + für 3 bis 4 Sekunden. Die LEDs F und C blinken zur Bestätigung des Rücksetzens.

Welcher Batterietyp wird für die Fernbedienung verwendet?

Verwenden Sie standardmäßige Alkalibatterien LR03-AAA, 1,5V. Beachten Sie die Polarität und werfen Sie Batterien nicht ins Feuer.

Wie wechsle ich vom Abluft- in den Umluftmodus?

Bei ausgeschaltetem Motor und Beleuchtung drücken Sie die Taste + für 10 Sekunden. Zwei Blinkzeichen der LEDs bestätigen den Wechsel in den Umluftmodus. Um wieder in den Abluftmodus zu wechseln, wiederholen Sie den Vorgang (ein Blinkzeichen).

Wie lange läuft die Intensivstufe?

Die Intensivstufe schaltet sich automatisch nach 10 Minuten ab. Sie können sie manuell ausschalten, indem Sie erneut die Taste 5 drücken.

Wie ersetze ich die Beleuchtungslampe?

Schalten Sie vor jedem Eingriff den Lichtschalter aus und ziehen Sie den Netzstecker. Überschreiten Sie nicht die vorgeschriebene Leistung und ändern Sie nicht den Lampentyp.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Stromversorgung (Stecker eingesteckt, Sicherung). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Installateur oder einen autorisierten Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Welche wichtigen Sicherheitshinweise gibt es?

Flambieren Sie niemals unter der Haube, lassen Sie keine offenen Flammen brennen, überwachen Sie Frittiergut. Halten Sie einen Mindestabstand von 65 cm zwischen Kochfläche und Haube ein.

Wo finde ich die Seriennummer zur Bestellung von Ersatzteilen?

Die Seriennummer befindet sich auf dem Typenschild im Inneren der Haube. Bewahren Sie den Kaufbeleg für die Garantie auf.

BEDIENUNGSANLEITUNG PRO 900 IX BORETTI

WARTUNG UND REINIGUNG

GARANTIE UND KUNDENDIENST

WICHTIGE HINVEISE

I CONTENUTI

14

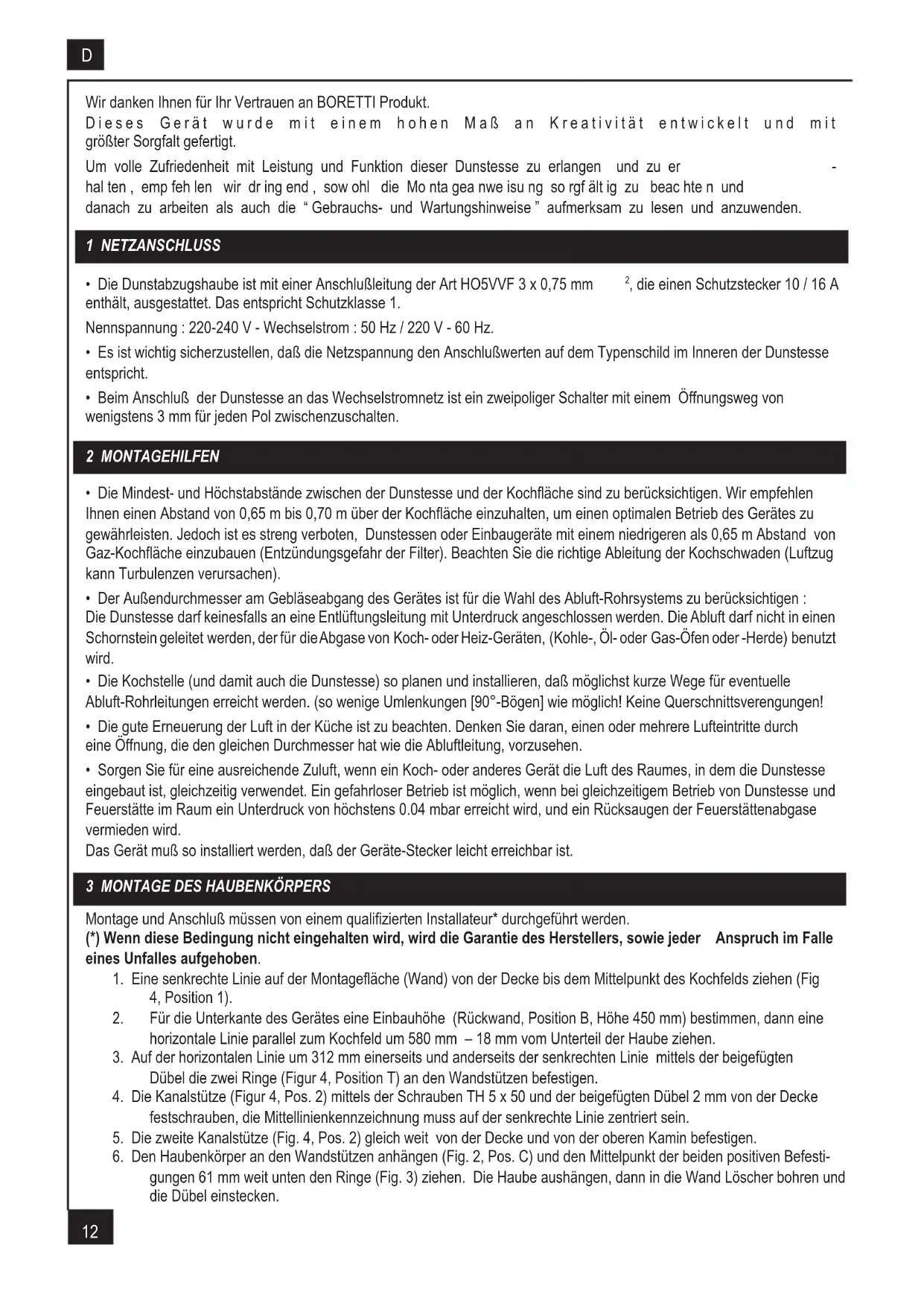

Wir danken Ihnen für Ihr Vertrauen an BORETTI Produkt.

Dieses Gerät wurde mit einem hohen Maß an Kreativität entwickelt und mit größter Sorgfalt gefertigt.

Um volle Zufriedenheit mit Leistung und Funktion dieser Dunstesse zu erlangen und zu er hal ten, emp feh len wir dr ing end, sow ohl die Monta gea nwe isu ng so rgf ält ig zu beachte n und danach zu arbeiten als auch die "Gebrauchs- und Wartungshinweise" aufmerksam zu lesen und anzuwenden.

1 NETZANSCHLUSS

• Die Dunstabzugshaube ist mit einer Anschlußleitung der Art HO5VVF 3 x 0,75 mm ^2 , die einen Schutzstecker 10 / 16 A enthält, ausgestattet. Das entspricht Schutzklasse 1.
Nennspannung : 220-240 V - Wechselstrom : 50 Hz / 220 V - 60 Hz.
- Es ist wichtig sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
- Beim Anschluß der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten.

2 MONTAGEHILFEN

• Die Mindest- und Höchstabstände zwischen der Dunstesse und der Kochfläche sind zu berücksichtigen. Wir empfehlen Ihnen einen Abstand von 0,65 m bis 0,70 m über der Kochfläche einzuhalten, um einen optimalen Betrieb des Gerätes zu gewährleisten. Jedoch ist es streng verboten, Dunstessen oder Einbaugeräte mit einem niedrigeren als 0,65 m Abstand von Gaz-Kochfläche einzubauen (Entzündungsgefahr der Filter). Beachten Sie die richtige Ableitung der Kochschwaden (Luftzug kann Turbulenzen verursachen).
• Der Außendurchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft-Rohrsystems zu berücksichtigen : Die Dunstesse darf keinesfalls an eine Entlüftungsleitung mit Unterdruck angeschlossen werden. Die Abluft darf nicht in einen Schornstein geleitet werden, der für die Abgase von Koch- oder Heiz-Geräten, (Kohle-, Öl- oder Gas-Öfen oder -Herde) benutzt wird.
  • Die Kochstelle (und damit auch die Dunstesse) so planen und installieren, daß möglichst kurze Wege für eventuelle Abluft-Rohrleitungen erreicht werden. (so wenige Umlenkungen [90°-Bögen] wie möglich! Keine Querschnittsverengungen!
  • Die gute Erneuerung der Luft in der Küche ist zu beachten. Denken Sie daran, einen oder mehrere Lufteintritte durch eine Öffnung, die den gleichen Durchmesser hat wie die Abluftleitung, vorzusehen.
• Sorgen Sie für eine ausreichende Zuluft, wenn ein Koch- oder anderes Gerät die Luft des Raumes, in dem die Dunstesse eingebaut ist, gleichzeitig verwendet. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstesse und Feuerstätte im Raum ein Unterdruck von höchstens 0.04 mbar erreicht wird, und ein Rücksaugen der Feuerstättenabgase vermieden wird.
  Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichbar ist.

3 MONTAGE DES HAUBENKÖRPERS

Montage und Anschluß müssen von einem qualifizierten Installateur* durchgeführt werden.

(*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben.

1. Eine senkrechte Linie auf der Montagefläche (Wand) von der Decke bis dem Mittelpunkt des Kochfelds ziehen (Fig 4, Position 1).
2. Für die Unterkante des Gerätes eine Einbauhöhe (Rückwand, Position B, Höhe 450 mm) bestimmen, dann eine horizontale Linie parallel zum Kochfeld um 580 mm – 18 mm vom Unterteil der Haube ziehen.
3. Auf der horizontalen Linie um 312 mm einerseits und anderseits der senkrechten Linie mittels der beigefügten Dübel die zwei Ringe (Figur 4, Position T) an den Wandstützen befestigen.
4. Die Kanalstütze (Figur 4, Pos. 2) mittels der Schrauben TH 5 x 50 und der beigefügten Dübel 2 mm von der Decke festschrauben, die Mittellinienkennzeichnung muss auf der senkrechte Linie zentriert sein.
5. Die zweite Kanalstütze (Fig. 4, Pos. 2) gleich weit von der Decke und von der oberen Kamin befestigen.

6. Den Haubenkörper an den Wandstützen anhängen (Fig. 2, Pos. C) und den Mittelpunkt der beiden positiven Befestigungen 61 mm weit unten den Ringe (Fig. 3) ziehen. Die Haube aushängen, dann in die Wand Löscher bohren und die Dübel einstecken.

7. Die Basis der Rückwand (Fig. 4, Pos. B) auf den Kochfeld drücken; der Unterteil der Rückwand kann an die Wand mit Schrauben und Dübel befestigt sein.

8. Die Haubenkörper an die Wand anhängen, dann die Regelung und das Ausrichten der Dunstesse (Fig. 2) mittels belieferte Schrauben für die Stütze (Pos. V1 und Pos. V2) kontrollieren.
9. Nachdem jede Einstellung durchgeführt worden ist, die Dunstesse mit den Befestigungsschrauben (Fig. 3) verringeln, um das unbeabsichtigte Aushängen der Haube zu vermeiden.
10. Das Schalldämmrohr an den Ausgang des Gebläses verbinden, dann die Rückstauklappe (Pos. 3) darauf hinsetzen, und den Schlauch an die Abluft (Fig. 5) verbinden. Die Haube ans Stromnetz anschliessen (siehe Abschnitt „Netzanschluss“). Die Schalldämmhauben von beiden Seiten der Gebläseausgänge wie Fig. 6 angezeigt, ersten Arbeitsgang (Ringe Klippen) und zweiten Arbeitsgang (Schalldämmhauben einfügen) aufstellen.

Beim Betrieb mit externem Motor

a. Die Abluft an die Luftaustritte anschließen, und mittels der Ringen oder des geeigneten Klebestreifens zusammen befestigen. b. Die Erdleitung anschließen, und den Verbinder (6 Pole) des externen Motors klippen (Fig. 12).

1. Die Oberkamin in die Teleskop-Unterkamin einfügen (Pos. S und I), dann die Oberkamin auf die Stütze (Pos. 2) mit der 4 belieferten Schrauben festschrauben. Die Unterkamin bis dem Haubenkörper nach unten schieben, ihn auf die Stütze festschrauben.
2. Die Metall-Fettfilter setzen.

. Umluftbetrieb

1. Den Umluftadapter (Pos. R) an den Ausgang des Gebläses ohne das Schalldämmrohr und die Rück - stauklappe wie Fig. 7 angezeigt einfügen.
2. Die zwei Umluftverlängerungen (Fig. G) von beiden Seiten des Umluftadapters montieren, die sichtbaren Öffnungen auf dem Unterteil der Kamin müssen der Umluftadapterstellung entsprechen.
3. Die Aktivkohlefilter an die Eingänge des Gebläses (Fig. 8) befestigen, dann die Schalldämmhaube ohne die Ringe (Fig. 6, Arbeitsgang 2) aufstellen.

4 BETRIEB DES GERATES

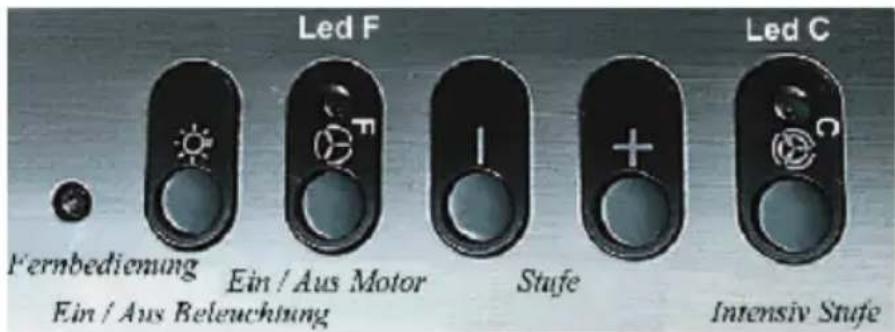

Fernbedieming Ein / Aus Motor Ein / Aus Beleuchtung Led F Stufe Led C Intensiv Stufe

A) Ausführung

Abluft- oder Umluftbetrieb

Die Elektronikschaltung der Dunstesse ist für Abluftbetrieb programmiert. Um die Esse für Umluftbetrieb einzustellen bitte folgende Schritte ausführen :

Umluftbetrieb

Motor und Beleuchtung müssen abgeschaltet sein. Den Bedienknopf (+) ca. 10 Sekunden gedrückt halten.

„2 mal“ Blinken aller 2 LEDs zeigt an: Funktion Umluftbetrieb = EIN.

Zurück in Abluftbetrieb :

Motor und Beleuchtung müssen abgeschaltet sein. Den Bedienknopf (+) ca. 10 Sekunden gedrückt halten.

„1 mal“ Blinken aller 2 LEDs zeigt an: Funktion Abluftbetrieb = EIN.

B) Grundsätzliche Funktionen :

Beleuchtung : Wird durch Druck auf die Schaltertaste 1 (Licht) eingeschaltet.

Gebläse : Wird durch Druck auf die Schaltertaste 2 (Gebläse) eingeschaltet. Die LED F zeigt den Zustand dem Motor an. Die Gebläse-Leistung kann mittels der >>Stufe: Schaltertaste + << und der >>Stufe: Schaltertaste - <<, durch kurzzeitigen oder andauernden Druck auf die entsprechenden Schaltertasten modifiziert werden, bis die gewünschte Stufe erreicht ist.

Die sogenannte >>INTENSIV-Stufe<< kann direkt durch Druck auf die Schaltertaste >>INTENSIV-MAX<< (5), erreicht werden.

Die LED C zeigt den Zustand der Intensivstufe an. Die Laufdauer der Intensivstufe kann durch ein Zeitglied limitiert werden.

C) Zusätzliche Funktionen

Abschaltautomatik für die Laufzeit der INTENSIV-STUFE

Um eine optimale Absaugleistung zu erreichen, wird empfohlen, eine bestimmte Zeitdauer für die Laufzeit der >>Intensiv-MAX<< - Stufe vor Beginn des Kochvorganges zu programmieren.

Das Gebläse wird automatisch in die normale Laufstufe zurückgeschaltet, wenn die Programmzeit „10 Minuten Nachlaufzeit“ der Intensivstufe abgelaufen ist.

Wird durch Druck noch ein mal auf die Schaltertaste 5 der Intensivstufe ausgeschaltet.

Fettfilter - Sättigungsanzeige

Nach 100 Stunden Betriebszeit der Esse wird durch „kurzes Blinken“ der LED F angezeigt, daß die Fettfilter gesättigt sind.

( Siehe Wartungsabschnitt ).

Dieses Alarm-Signal ist nicht aktiv, wenn der Gebläse ausgeschaltet ist.

Aktivkohlefilter-Sättigungsanzeige

Nach 200 Stunden Betriebszeit der Esse wird durch „zweimaliges kurzes Blinken“ von LED Oder Hinweis zum Erneuern der Aktivkohlefilter gegeben. Nach dem Einlegen neuer Aktivkohlefilter erfolgt der „Reset auf Null“ nach folgendem Schema:

Motor und Beleuchtung müssen abgeschaltet sein. Den Bedienknopf (+) ca. 10 Sekunden gedrückt halten.

„2 mal“ Blinken aller 2 LEDs zeigt an: Funktion = EIN.

„1 mal“ Blinken aller 2 LEDs zeigt an: Funktion = AUS.

Nach dem Reinigen der Fettfilter erfolgt „Reset“ auf „Null“, nach folgendem Schema:

Motor und Beleuchtung müssen abgeschaltet sein. Die Schaltertaste (+) ca. 3 - 4 Sekunden gedrückt halten. Das kurze Aufleuchten aller zwei LED's zeigt den erfolgreichen „Reset“ dieser Funktion auf „Null“ an.

Erneuerung der Aktivkohlefilter (Siehe Abschnitt 3)

Fernbedienung

Vorsicht ! Die Fernbedienung muss mit Zink-Kohle Alkali-Batterien im Standard-Format LR03-AAA zu 1.5 V, wie in Fig. 9 angezeigt ausstatten sein. Die Batterie müssten eine dauerhaft optimale Benutzung garantieren.

Diese Batterie müssen richtig einstecken sein, und mögen zerspringen, wenn sie beschädigt sind oder in der Hitze liegen.

Nicht ins Feuer werfen!

5 NUTZUNG

- Um ein optimales Absaugen der Kochschwaden zu erzielen, wird empfohlen, das Gerät vor dem Kochen einzuschalten und nach dem Kochen noch einige Zeit nachlaufen zu lassen. Für die Speisen, die wenig Dampf entwickeln, verwenden Sie vorzugsweise die kleine Geschwindigkeit.

• WICHTIG : NIEMALS UNTER DEM GERÄT FLAMBIEREN.

Niemals eine große Flamme bei eingeschalteter Dunstesse unbedeckt lassen.

Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten.

Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamtem Betriebsdauer zu beaufsichtigen: über-

hitztes Öl kann sich entzünden und die Haube in Brand setzen.

6 WARTUNG UND REINIGUNG

Vor jedem Eingriff in das Gerät immer den Netzstecker ziehen, oder die Sicherung herausdrehen bzw. die Stromzufuhr unterbrechen.

Bei der Konstruktion des Gerätes wurde besonders die Wartungs-Freundlichkeit berücksichtigt.

• Herausnehmen des Metall-Fettfilters :

Es ist unerläßlich, diese Filter REGELMÄßIG falls notwendig auch in kurzen Intervallen, mit der Hand (lauwarmes Wasser mit Waschmittel und Spülen) oder in der Geschirrspülmaschine zu REINIGEN. Diese Maßnahmen vermindern die Brandgefahr (starke Fettrückstände sind leicht brennbar).

- Gehäuse.

Keine nassen Tücher für die Reinigung der Oberflächen der Dunstesse verwenden. Es sollen nur milde Reinigungsmittel und leicht feuchte Tücher verwendet werden. Keine Gegenstände in die Luftaustrittsöffnung stecken. Nicht in die Luftaustrittsöffnung greifen.

- Abluftleitung:

Kontrollieren Sie von Zeit zu Zeit, daß der Luftkanal nicht verstopft ist. Diese Prüfung muß halbjährlich durchgeführt werden. Die behördlichen Anforderungen, für die Ableitung der Abluft, sind zu berücksichtigen.

- Beleuchtung:

Bei Leuchtmittel-Wechsel in jedem Fall den Schalter der Beleuchtung ausschalten.

Die Art des Leuchtmittels nicht wechseln. Leistung nicht überschreiten.

7 GARANTIE UND KUNDENDIEST

• Bei Versagen des Gerätes benachrichtigen Sie Ihren Installateur, der das Gerät und seine Installation überprüfen wird.
• Wenn die Geräte-Zuleitung beschädigt wurde, darf diese nur von einer Reparaturwerkstatt ersetzt werden, die von dem Hersteller anerkannt ist, weil Sonderwerkzeuge nötig sind.
  • Haube komplett abschalten.
  • Stets nur Original-Ersatzteile verwenden.
• Sollte diese Vorschrift nicht eingehalten werden, könnte die Sicherheit des Gerätes beeinträchtigt werden. Außerdem erlischt die Garantie.
• Bei der Bestellung von Ersatzteilen geben Sie bitte die Nummer des Gerätes, die sich auf dem Typenschild hinter dem Gehäuse befindet, an.
• Für die Anwendung der vertraglicher Garantie wird nur die Einkaufsrechnung des Gerätes verbindlich anerkannt. Von der Garantieleistung ausgenommen sind:
• Die Beleuchtung : Klassik - und Halogenbeleuchtung
• Die Filter (Die Filter sind als Verbrauchsgut anzusehen).

8 WICHTIGE HINWEISE

Unsere Geräte entsprechen den vereinheitlichten Normen CEI 335 und den europäischen Bestimmungen 73/23 für Niederspannung und 69/338 für elektromagnetische Verträglichkeit.

A B A B A B B A

Circular black plastic fan with radial blades, no text or symbols visible

D - Ihr Produkt ist au hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugefürht und wiederverwertet werden können.

Falls dieses Symbol eines durchgestrichchenen Müllcontainers auf Rollen auf diesem Produkt angebracht ist, bedeutet dies, dass es von der Europäischen Richtlinie 2002/96/EG erfasst wird. Bitte informieren Sie sich über die örtlichen Sammelstellen für Elektroprodukte und elektronische Geräte.

Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche gesundhei.

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 73/23/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 89/336/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE-Kennzeichnung
