Produkttyp	Dunstabzugshaube
Marke	Boretti
Modell	PHN90
Breite	90 cm
Anzahl Geschwindigkeiten	4
Beleuchtung	Ja (Licht-Taste)
Ablufttyp	Abluft (Extraktion) oder Umluft (Rezirkulation mit Kohlefilter-Option)
Fettfilter	Metall, spülmaschinenfest
Kohlefilter (optional)	Nicht waschbar, alle 6 Monate austauschen
Mindestabstand zum Kochfeld	65 cm (elektrisch, Misch- oder Gasherd; größer, wenn vom Hersteller angegeben)
Stromversorgung	230 V ~ 50 Hz
Netzkabellänge	1250 mm
Erforderlicher elektrischer Schutz	Fehlerstromschutzschalter 30 mA
Mindestalter für Nutzung	8 Jahre (unter Aufsicht)
Pflege des Fettfilters	Reinigung einmal pro Monat, von Hand oder in der Spülmaschine (Kurzprogramm, niedrige Temperatur)
Austausch des Kohlefilters	Alle 6 Monate bei normalem Gebrauch
Lampenwechsel	Vom Benutzer möglich ("Push" auf den Spot drücken)
Zertifizierungen	CE (EMC 2014/30/EU, LVD 2014/35/EU)

Häufig gestellte Fragen - PHN90 BORETTI

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 65 cm für Elektro-, Misch- oder Gasherde. Wenn der Hersteller des Kochfelds einen größeren Abstand angibt, beachten Sie diesen.

Wie wird der Fettfilter gereinigt?

Der Fettfilter sollte einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm gereinigt werden. Hinweis: Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wie oft muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch recycelbar. Er muss bei normalem Gebrauch alle 6 Monate ausgetauscht werden.

Wie wechselt man die Lampe der Dunstabzugshaube?

Stellen Sie sicher, dass die Lampe kalt ist. Öffnen Sie den Spot, indem Sie mit dem Finger auf den mit "Push" markierten Bereich drücken. Ersetzen Sie die defekte Lampe.

Kann ich die Dunstabzugshaube ohne Abluftinstallation verwenden?

Ja, Sie können die Dunstabzugshaube im Umluftbetrieb verwenden, indem Sie einen Aktivkohlefilter montieren. Der Rauch und Dampf werden recycelt und durch das obere Gitter abgeführt.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob die Dunstabzugshaube richtig angeschlossen ist und der 30 mA Fehlerstromschutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Service.

Wie schaltet man den Motor aus?

Drücken Sie die Taste der aktiven Geschwindigkeit (1, 2, 3 oder 4), um den Motor auszuschalten. Alle Tasten sollten in der Ausgangsposition sein.

Kann die Dunstabzugshaube nach dem Kochen durchgehend laufen?

Es wird empfohlen, die Dunstabzugshaube nach dem Ausschalten der Kochstellen nicht länger als 15 Minuten laufen zu lassen, um Energie zu sparen.

Welche Risiken bestehen bei unregelmäßiger Reinigung der Dunstabzugshaube?

Die Nichteinhaltung der Reinigungs- und Filterwechselvorschriften birgt Brandgefahr. Befolgen Sie unbedingt die Anweisungen.

Kann ich die Dunstabzugshaube an einer Gipskartonwand installieren?

Nein, die Befestigung der Dunstabzugshaube an einer Wand, die ihr Gewicht nicht tragen kann (z. B. Gipskarton), wird nicht empfohlen. Stellen Sie sicher, dass die Wand ausreichend stabil ist.

BEDIENUNGSANLEITUNG PHN90 BORETTI

DE | GEBRAUCHSANWEISUNG

EN | USER MANUAL

FR | NOTICE D'EMPLOI

www.boretti.com

Kinder unter 8 Jahren dürfen das Gerät nicht bedienen. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis dürfen das Gerät bedient, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile können heiß werden, wenn die Kochfläche benutzt wi d.

Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn

das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-Center oder von einer anderen Person mit ähnlicher Qualification ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand.

Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Küchenhaubenmodelle, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30 mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführt werden.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein.

Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 – Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

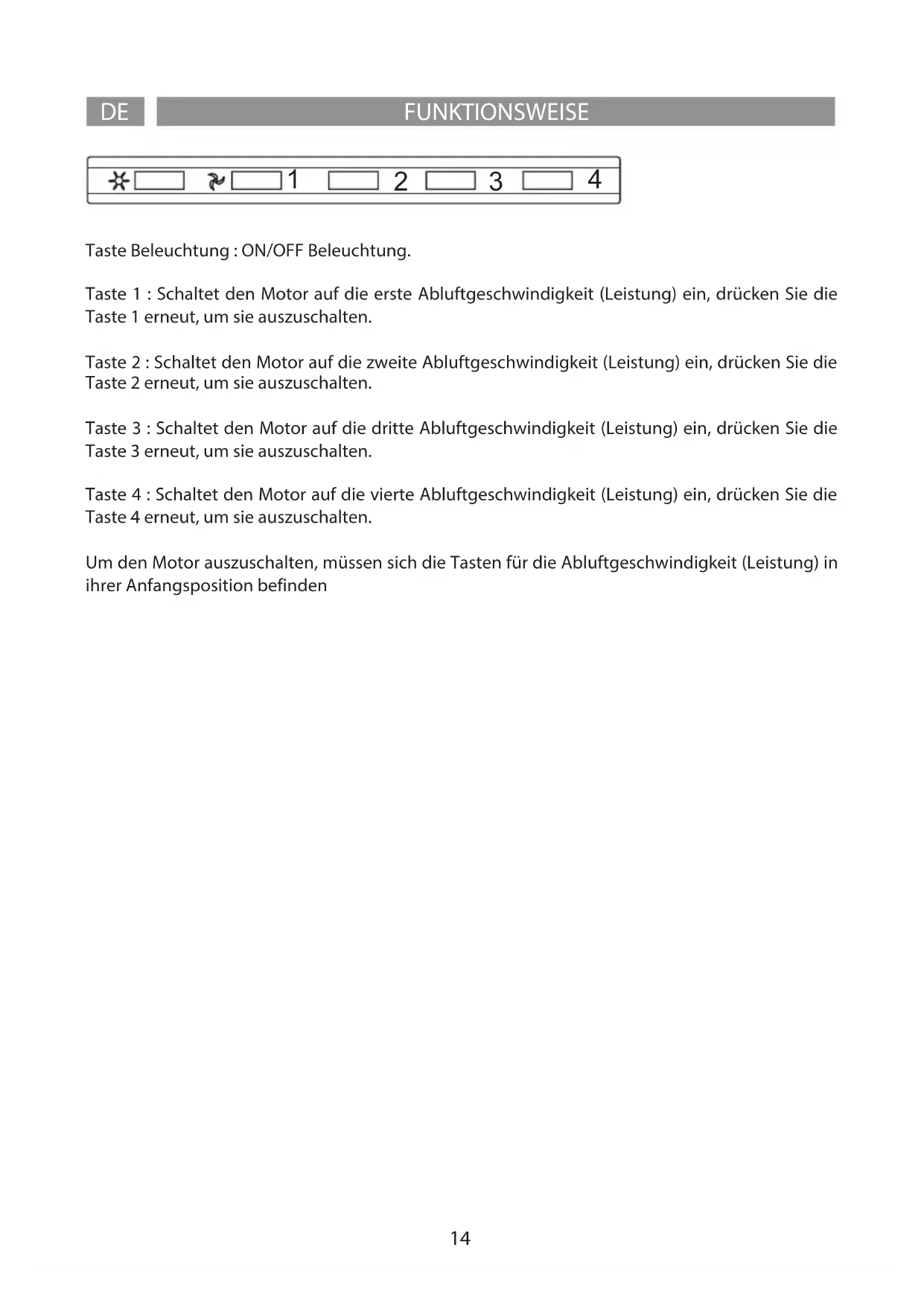

Taste Beleuchtung : ON/OFF Beleuchtung.

Taste 1 : Schaltet den Motor auf die erste Abluftgeschwindigkeit (Leistung) ein, drücken Sie die Taste 1 erneut, um sie auszuschalten.

Taste 2 : Schaltet den Motor auf die zweite Abluftgeschwindigkeit (Leistung) ein, drücken Sie die Taste 2 erneut, um sie auszuschalten.

Taste 3 : Schaltet den Motor auf die dritte Abluftgeschwindigkeit (Leistung) ein, drücken Sie die Taste 3 erneut, um sie auszuschalten.

Taste 4 : Schaltet den Motor auf die vierte Abluftgeschwindigkeit (Leistung) ein, drücken Sie die Taste 4 erneut, um sie auszuschalten.

Um den Motor auszuschalten, müssen sich die Tasten für die Abluftgeschwindigkeit (Leistung) in ihrer Anfangsposition befinden

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettfil er) als auch außen häufig gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie

bitte die Signal-Leuchte, die zum reinigen des Metall Fettfil ers auffordert! Bei schräg gestellten Filtern (kopff eie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfil er kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfil ern nur Original-Metall-Fettfil er von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Metall-Fettfil er können Sie unter www.airforce-fil ershop.com bestellen.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefil er kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefil er muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefil ers auffordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefil ern nur Original-Aktivkohlefil er von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Aktivkohlefil er können Sie unter www.airforce-fil ershop.com bestellen.

Ersetzten der Lämpchen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Öffnen Sie die euchten, indem Sie mit einem Finger auf die Aufschrift „push“ drücken.

Reduzierung der Umweltbelastung:

Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empfiehlt es sich, immer die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu lassen und die Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.

※□ ≈□1 □2 □3 □4

Light key: Lights ON/OFF.

Konformitätserklärung:

Wir, Boretti B.V., erklären, dass die Modelle:

- PHN 90;

auf die sich diese Erklärung bezieht, konform zu folgenden europäischen Richtlinien mit ihren

Ergänzungen und zu

folgenden nationalen Gesetzen sind, welche diese Richtlinien umsetzen:

- EMC 2014/30/EU ;

- LVD 2014/35/EU.

Weitere Informationen bzw. die Adressen des technischen Kundendienstes finden Sie auf der letz en Seite des Handbuchs.
