MANUAL DE USUARIO XWE 91483X W EU INDESIT

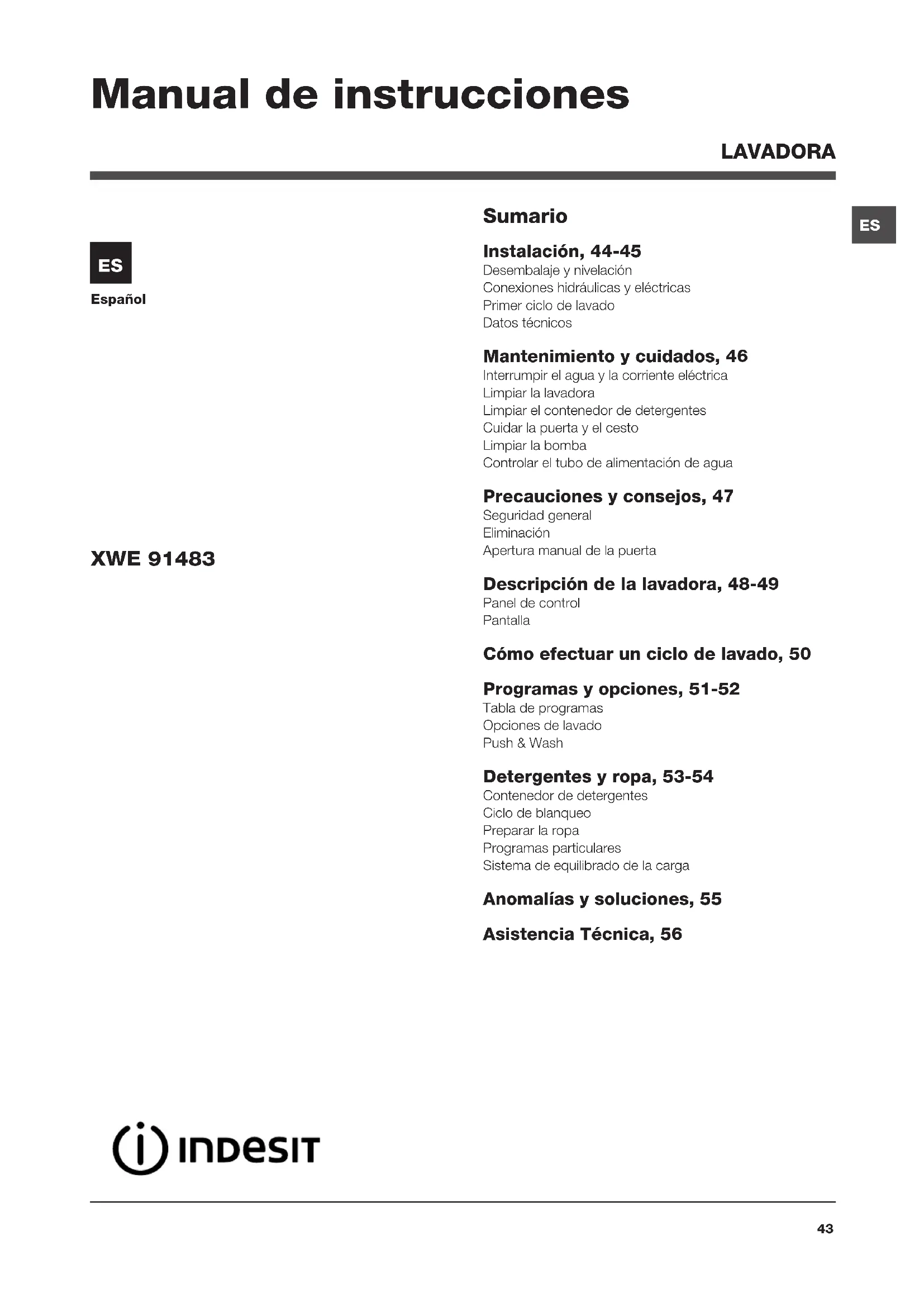

LAVADORA Sumario Instalación, 44-45 Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos Mantenimiento y cuidados, 46 Interrumpir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua Precauciones y consejos, 47 Seguridad general Eliminación Apertura manual de la puerta Descripción de la lavadora, 48-49 Panel de control Pantalla Cómo efectuar un ciclo de lavado, 50 Programas y opciones, 51-52 Tabla de programas Opciones de lavado Push & Wash Detergentes y ropa, 53-54 Contenedor de detergentes Ciclo de blanqueo Preparar la ropa Programas particulares Sistema de equilibrado de la carga Anomalías y soluciones, 55 Asistencia Técnica, 56 Manual de instrucciones Español

Instalación ! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. ! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad. Desembalaje y nivelación Desembalaje

daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

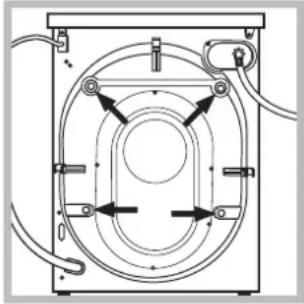

3. Quite los 4 tornillos

de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de

plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la

lavadora deba ser transportada nuevamente, deberán volver a colocarse. ! Los embalajes no son juguetes para los niños. Nivelación

1. Instale la lavadora sobre un piso plano y

rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación. Conexiones hidráulicas y eléctricas Conexión del tubo de alimentación de agua

de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

3. Controle que en el tubo no hayan pliegues

ni estrangulaciones. ! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente). ! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado. ! No utilice nunca tubos ya usados. ! Utilice los suministrados con la máquina.ES

Conexión del tubo de desagüe Conecte el tubo de desagüe, sin plegarlo, a un conducto de desagüe o a una desagüe de pared ubicados a una distancia del piso comprendida entre 65 y 100 cm.; o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de desagüe no debe permanecer sumergido en el agua. ! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm. Conexión eléctrica Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe. ! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible. ! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones. ! El cable de alimentación debe ser sustituido sólo por técnicos autorizados. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Primer ciclo de lavado Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa “Auto Limpieza” (ver “Limpiar la lavadora”). Datos técnicos Modelo XWE 91483 Dimensio- nes ancho 59.5 cm altura 85 cm profundidad 60,5 cm Capacidad de 1 a 9 kg Conexiones eléctricas ver la placa de característi- cas técnicas aplicada en la máquina Conexiones hídricas presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 62 litros Velocidad de centrifu- gado máxima 1400 r.p.m. Programas de control según las directivas 1061/2010 y 1015/2010 programa 8; Algodón Standard 60ºC. programa 9; Algodón Standard 40ºC. Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad: - 2004/108/CE (Compatibili- dad Electromagnética) - 2012/19/EU - 2006/95/CE (Baja Tensión)46

Limpiar la bomba La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. ! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina. Para acceder a la precámara:

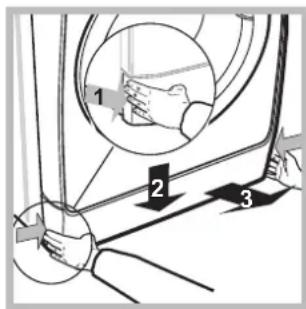

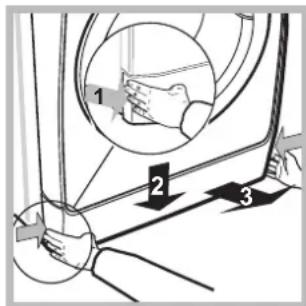

1. quite el panel de

cobertura delantero de la máquina presionando hacia el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).

tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando,

antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. Controlar el tubo de alimentación de agua Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas. ! No utilice nunca tubos ya usados. Mantenimiento y cuidados Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento. Limpiar la lavadora

• La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

• La lavadora posee un programa de “Auto Limpieza” de su interior que se debe realizar sin ningún tipo de carga en el cesto. El detergente (en un 10% de la cantidad aconsejada para prendas poco sucias) o algunos aditivos específicos para la limpieza de la ropa se podrán utilizar como coadyuvantes en el programa de lavado. Se aconseja efectuar el programa de limpieza cada 40 ciclos de lavado. Para activar el programa pulse simultáneamente los botones A y B durante 5 segundos (ver la figura). El programa comenzará automáticamente y tendrá una duración de 70 minutos aproximadamente. Para detener el ciclo presione el botón START/PAUSE. Limpiar el cajón de detergentes Para extraer el cajón, presione la palanca (1) y tire hacia afuera (2) (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente. Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Precauciones y consejos ! La lavadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• Este aparato puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales disminuidas o con experiencia y conocimientos insuficientes siempre que sean supervisados o que hayan recibido una adecuada formación sobre el uso del aparato en forma segura y conozcan los peligros derivados del mismo. Los niños no deben jugar con el aparato. El mantenimiento y la limpieza no deben ser realizados por niños sin supervisión.
• La lavadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.• No desenchufe la máquina tirando el cable, sino tomando el enchufe. • No abra el cajón de detergentes mientras la máquina está en funcionamiento.• No toque el agua de descarga ya que puede alcanzar temperaturas elevadas.• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.• Durante el lavado, la puerta tiende a calentarse.• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.• Antes de introducir la ropa controle que el cesto esté vacío. Eliminaciones
• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.• La norma Europea 2012/19/EU sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores. Apertura manual de la puerta Si falta la energía eléctrica es posible abrir la puerta para descargar la ropa del siguiente modo:1. desenchufe la máquina.2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.3. quite el panel de cobertura delantero de la lavadora (ver la página siguiente).4. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; tire posteriormente hacia abajo hasta sentir un breve sonido que indica que la puerta está desbloqueada.5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

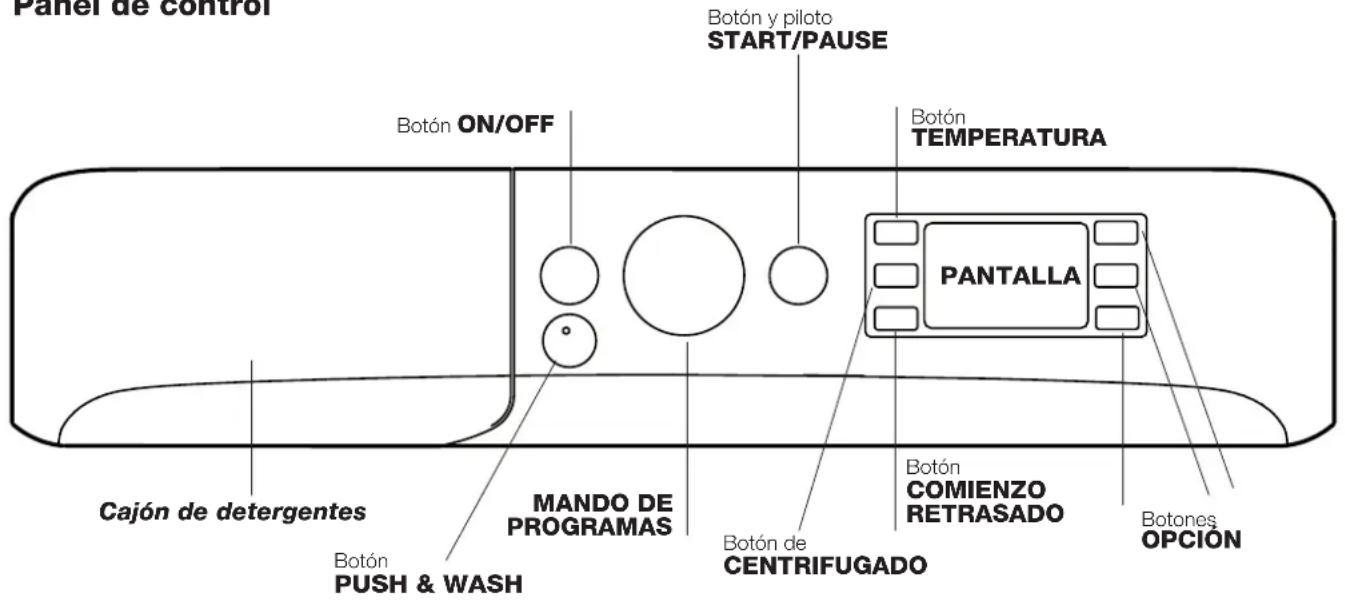

Descripción de la lavadora Panel de control Botón TEMPERATURA MANDO DE PROGRAMAS Cajón de detergentes Botón ON/OFFBotón de CENTRIFUGADO Botón y piloto START/PAUSE PANTALLA Botón COMIENZO RETRASADO Botones OPCIÓN Cajón de detergentes: para cargar detergentes y aditivos (ver “Detergentes y ropa”). Botón ON/OFF : presione brevemente el botón para encender o apagar la máquina. El piloto START/ PAUSE que centellea lentamente en color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará. Botón PUSH & WASH: (ver “Programas y opciones”). MANDO DE PROGRAMAS: para seleccionar el programa deseado (ver “Tabla de programas”). Botones OPCIÓN: para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido. Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado; el valor se indica en la pantalla. Botón TEMPERATURA : presiónelo para disminuir o excluir la temperatura; el valor se indica en la pantalla. Botón COMIENZO RETRASADO : presiónelo para seleccionar un comienzo retrasado del programa previamente elegido; el retraso se indica en la pantalla. Botón y piloto START/PAUSE : cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará de color ámbar. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón. Modalidad de stand by Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active. Consumo en off-mode: 0,5 W Consumo en Left-on: 0,5 W Botón PUSH & WASHES

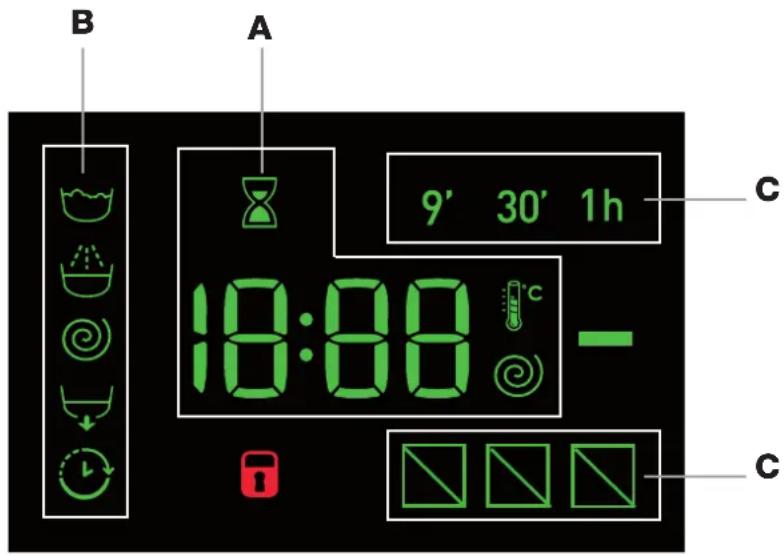

Pantalla La pantalla es útil para programar la máquina y ofrece múltiple información. En la sección A se visualiza la duración de los distintos programas disponibles, para los que han comenzado, el tiempo que falta para su finalización; si se hubiera seleccionado un COMIENZO RETRASADO, se visualiza el tiempo que falta para que comience el programa seleccionado. Además, presionando el botón correspondiente, se visualizan los valores máximos de la velocidad de centrifugado y de temperatura que la máquina puede alcanzar en base al programa seleccionado o los últimos valores seleccionados si son compatibles con el programa elegido. El reloj de arena parpadea en la fase en que la máquina está elaborando los datos según el programa seleccionado. Después de 10 minutos como máximo de la puesta en marcha, el icono se vuelve fijo y se visualiza el tiempo residual definitivo. El icono clepsidra se apagará después de aproximadamente 1 minuto de la visualización del tiempo residual definitivo. En la sección B se visualizan las “fases de lavado” previstas para el ciclo seleccionado y, una vez comenzado el programa, la “fase de lavado” en curso: Lavado Aclarado Centrifugado Descarga El símbolo “COMIENZO RETRASADO” iluminado indica que en la pantalla se visualiza el valor del “Comienzo retrasado” fijado. En la sección C se encuentran los tres niveles relativos a las opciones de lavado. Piloto Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada. Para evitar daños, antes de abrir la puerta espere que el símbolo se apague. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta.

Cómo efectuar un ciclo de lavado Programación rápida

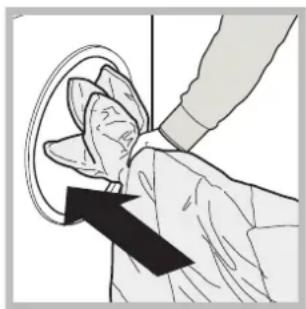

1. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

2. DOSIFICAR EL DETERGENTE. Extraiga el cajón y

vierta el detergente en las cubetas correspondientes como se explica en “Detergentes y ropa”.

3. CERRAR LA PUERTA.

4. Pulsar el botón “PUSH & WASH” para poner en marcha

el programa de lavado. Programación tradicional

1. ENCENDER LA MÁQUINA. Presione el botón ; el

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el cajón y

vierta el detergente en las cubetas correspondientes como se explica en “Detergentes y ropa”.

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Seleccione con el mando

PROGRAMAS el programa deseado; al mismo están asociadas una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

correspondientes botones: Modificar la temperatura y/o el centrifugado. La máquina muestra automáticamente la temperatura y la centrifugación máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío “OFF”. Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión “OFF”. Si se presionan una vez más los botones, se volverá a los valores máximos previstos. ! Excepción: cuando se selecciona el programa 8, la temperatura se puede aumentar hasta 90°. Seleccionar un comienzo retrasado. Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla se ilumina el símbolo . Para cancelar el comienzo retrasado presione el botón hasta que en la pantalla aparezca “OFF”. Modificar las características del ciclo.

• Presione el botón para activar la opción; el piloto correspondiente al botón se encenderá.

• Presione nuevamente el botón para desactivar la opción; el piloto se apagará. ! Si la opción seleccionada no es compatible con el programa elegido, el piloto centelleará y la opción no se activará. ! Si la opción seleccionada no es compatible con otra opción elegida anteriormente, la incompatibilidad se indicará con el centelleo del piloto y una señal sonora (3 sonidos) y se activará sólo la segunda opción, el piloto de la opción activada se iluminará. ! Las opciones pueden variar la carga recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione

el botón START/PAUSE. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón START/PAUSE (el piloto START/PAUSE centelleará lentamente de color ámbar); luego seleccione el ciclo deseado y presione nuevamente el botón START/ PAUSE. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón START/ PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. Se indica con el mensaje

“END” en la pantalla, cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina. ! Si se desea anular un ciclo ya comenzado, presione largo tiempo el botón . El ciclo se interrumpirá y la máquina se apagará.ES

Programas y opciones Tabla de programas Opciones de lavado Rápido Tras la primera pulsación se ilumina el icono 9’, a la segunda el icono 30’ y a la tercera el icono 1h. A la cuarta pulsación se ilumina nuevamente el icono 9’. ! No se puede activar con los programas 1-2-3-4-5-6-7-8- 9-10-11-12-13- - . Fin ciclo rápido Durante un programa de lavado, en presencia de determinadas condiciones, la pulsación de este botón permite finalizar el programa de lavado en sólo 20’ en caso de necesidad, ejecutando un breve aclarado y un centrifugado máximo de 800 revoluciones o inferior en caso de reducción manual durante la fase de personalización del programa. En este caso la calidad del lavado y del aclarado se reducirá. Tras presionar el botón se enciende tanto el piloto correspondiente como el piloto que indica la fase de aclarado. En el caso de que la temperatura seleccionada sea mayor o igual a 40° y/o el botón se presione durante la fase inicial del programa, la duración de la opción “Fin ciclo rápido” es mayor para permitir la correcta disolución del detergente para no dañar los tejidos. En este caso centellea el piloto de la fase de aclarado y el piloto del lavado permanece fijo hasta que no se respeten las necesarias condiciones de activación. En el caso de que la duración residual del programa de lavado sea inferior a 20’ minutos, la opción está desactivada. ! No se puede activar con los programas 2-4-5-6-14- - . Antimancha Esta opción permite seleccionar el tipo de suciedad para adaptar el ciclo de la manera mejor para eliminar las manchas. Los tipos de suciedad son: - Alimentos, por ejemplo para manchas de alimentos y bebidas. - Trabajo, por ejemplo para manchas de grasa y tinta. - Aire libre, por ejemplo para manchas de barro y hierba. ! La duración del ciclo de lavado varía en función del tipo de suciedad seleccionado. ! No se puede activar con los programas 1-2-3-4-5-6-7-11- 12-13-14- - . La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.1) Programa de control según la directiva 1061/2010: seleccione el programa 8 con una temperatura de 60ºC. Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada. 2) Programa de control según la directiva 1061/2010: seleccione el programa 9 con una temperatura de 40ºC. Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC . La temperatura efectiva de lavado puede diferir de la indicada. Para todos los Test Institutes:2) Programa algodón largo: seleccione el programa 9 con una temperatura de 40ºC. 3) Programa sintético largo: seleccione el programa 10 con una temperatura de 40ºC.ProgramasDescripción del ProgramaTemp. max. (°C) Velocidad máx. (r.p.m.)DetergentesCarga máx. (Kg.)Humedad resi-dual (%)Consumo de energía (kWh)Agua total (lt)Duración del ciclo Pre- lavadoLavadoSuavi-zanteBlanque- ador Programas Especiales Sport30° 600 - - 4 - - - 60’ Oscuro30° 800 - - 5 - - - 80’ Antiolor (Algodón)60° 1000 - - 3,5 - - - 120’ Antiolor (Sintético)40° 1000 - - 3,5 - - - 105’ Delicados30° 0 - - 1 - - - 80’ Lana: para lana, cachemira, etc. 40° 800 - - 2 - - - 85’ Plumones: para prendas rellenas con plumas de ánsar. 30° 1000 - - 3,5 - - - 100’Standard Prelavado Algodón: blancos sumamente sucios. 90° 1400 - 9 53 2,87 110 215’ Algodón Standard 60° (1): blancos y colores resistentes muy sucios. 60° (Max. 90°)1400 - - 9 53 1,19 57,5 195’ Algodón Standard 40° (2): blancos poco sucios y colores delicados.40° 1400 - - 9 53 1,09 92 175’ Sintético: colores resistentes muy sucios. 60° 800 - - 4,5 46 0,86 47 115’ Sintético: colores resistentes poco sucios. 40° 800 - - 4,5 46 0,60 51 105’ De color40° 1400 -

- 9 53 0,92 83 110’ Eco & Rápido

Algodón Standard 20°: blancos poco sucios y colores delicados. 20° 1400 -

- 9 - - - 185’ Eco Sintético20° 800 - - 4,5 - - - 120’ Rápido - 800 - - - 1,5 - - - 9’ Rápido30° 800 - - 3,5 80 0,18 43 30’ Rápido60° 1000 - - 9 - - - 60’Programas ParcialesAclarado/Blanqueador - 1400 - -

Push & Wash Esta función permite poner en marcha un ciclo de lavado incluso con la máquina apagada sin tener que presionar anteriormente el botón ON/OFF o, después de encender la máquina, sin accionar ningún otro botón y/o mando (de lo contrario el programa Push & Wash será desactivado). Para poner en marcha el ciclo Push & Wash mantenga presionado el botón durante 2 segundos. El piloto encendido indica que el ciclo está en marcha. El ciclo de lavado es ideal para prendas de algodón y sintéticas, funcionando a una temperatura de lavado de 30° y una velocidad máxima de centrifugado de 1200 revoluciones al minuto. Carga máx. 4 kg. (Duración del ciclo 50’). ¿Cómo funciona?

1. Cargue la ropa (prendas de algodón y/o sintéticas) y cierre la puerta.

2. Vierta el detergente y los aditivos.

3. Ponga en marcha el programa manteniendo presionado durante 2 segundos el botón Push & Wash. El piloto

correspondiente se iluminará de color verde y la puerta se bloqueará (símbolo puerta bloqueada encendido). N.B.: La puesta en marcha del lavado a través del botón Push & Wash activa un ciclo automático recomendado para algodón y sintéticos no personalizable. Este programa no permite seleccionar otras opciones. Para abrir la puerta mientras el ciclo automático está en curso, presione el botón START/PAUSE; si el símbolo puerta bloqueada está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

4. Al final del programa se iluminará el piloto END.ES

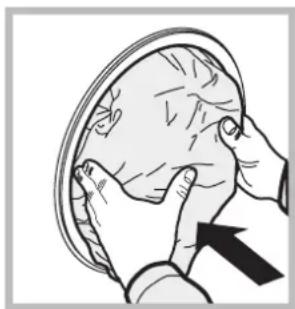

Detergentes y ropa Programas particulares Sport (programa 1) ha sido estudiado para lavar tejidos usados en prendas deportivas (chándales, pantalones cortos, etc.) poco sucios; para obtener los mejores resultados es aconsejable no superar la carga máxima indicada en la “Tabla de programas”. Se recomienda utilizar detergente líquido y la dosis correspondiente a la media carga.Oscuro: utilice el programa 2 para el lavado de prendas de color oscuro. El programa ha sido estudiado para mantener los colores oscuros. Para obtener mejores resultados, cuando lave prendas oscuras se recomienda utilizar detergente líquido.Antiolor: utilice el programa 3 para el lavado de las prendas para eliminar los olores desagradables (por ej. humo, sudor, fritos). El programa ha sido estudiado para eliminar los malos olores protegiendo las fibras de los tejidos. Se recomienda lavar a 40° las prendas sintéticas o las cargas mixtas y a 60° los tejidos en algodón resistente. Delicados: utilice el programa 4 para el lavado de prendas muy delicadas. Se aconseja dar la vuelta a las prendas antes del lavado. Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.Lana: el ciclo de lavado “Lana” de esta lavadora ha sido probado y aprobado por la Woolmark Company para el lavado de prendas que contienen lana clasificadas como “lavables a mano”, siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante de esta lavadora. (M1127) Plumones: para lavar prendas con relleno de pluma de ganso como edredones para camas matrimoniales o individuales (que no excedan los 3,5 kg. de peso), cojines y anoraks, utilice el programa 6. Se recomienda cargar los edredones en el cesto doblando sus bordes hacia dentro (ver las figuras) y no superar los ¾ del volumen de dicho cesto. Para lograr un lavado óptimo, se recomienda utilizar detergente líquido introduciéndolo en el contenedor de detergente. Contenedor de detergentes El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.! No use detergentes para el lavado a mano porque producen demasiada espuma.! Utilice detergentes en polvo para prendas de algodón blancas, para el prelavado y para lavados con una temperatura mayor que 60ºC.! Respete las indicaciones que se encuentran en el envase de detergente.Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:Compartimento 1: Detergente para prelavado (en polvo)Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.Compartimento 2: Detergente para lavado (en polvo o líquido)Si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.Compartimento 3: Aditivos (suavizante, etc.)El suavizante no debe superar el nivel “máx” indicado en el perno central. cubeta adicional 4: Blanqueador Ciclo de blanqueo Introduzca la cubeta adicional 4 suministrada con el aparato en el compartimento 1. Al verter el blanqueador no debe superar el nivel “máx” indicado en el perno central. Para realizar el blanqueo, vierta el blanqueador en la cubeta adicional 4 y seleccione el programa . ! El blanqueador tradicional debe utilizarse para los tejidos resistentes blancos, mientras que el delicado debe utilizarse para los tejidos coloreados y sintéticos, y para la lana. Preparar la ropa

• Subdivida la ropa según: - el tipo de tejido / el símbolo en la etiqueta. - los colores: separe las prendas de color y las blancas.• Vacíe los bolsillos y controle los botones.• No supere los valores indicados, referidos al peso de la ropa seca: ver “Tabla de programas”.¿Cuánto pesa la ropa? 1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1.200 g 1 toalla 150/250 g

De color: utilice el programa 11 para el lavado de prendas de color claro. El programa ha sido estudiado para mantener la vivacidad de los colores. Algodón Standard 20º (programa 12) ideal para cargas de prendas de algodón sucias. Los buenos rendimientos aún en frío, comparables con los de un lavado a 40º, están garantizados por una acción mecánica que trabaja con variación de velocidad con picos repetidos y cercanos. Eco Sintético (programa 13) ideal para cargas mixtas (algodón y sintéticos) de prendas medianamente sucias. Los buenos rendimientos de lavado aún en frío están garantizados por una acción mecánica que trabaja con variación de velocidad en intervalos medios y determinados. Rápido (programa 14) permite regular la duración del tratamiento de las prendas de 9’ a 1h. Presionando el botón “Rápido” correspondiente se puede modificar la duración del ciclo entre 9’ (refresh), 30’ (lavado), 1h (lavado). El ciclo 9’ permite refrescar las prendas utilizando solamente el suavizante, se recomienda no introducir el detergente en la máquina. El ciclo 30’ ha sido estudiado para lavar prendas ligeramente sucias a 30° (excepto por lana y seda) con una carga máxima de 3 kg en poco tiempo: dura sólo 30 minutos y permite ahorrar energía y tiempo. El programa “1h” ha sido estudiado para lavar a 60° en una hora prendas de algodón resistente con un nivel de suciedad medio, garantizando una buena prestación de lavado. Para las prendas sintéticas o mixtas se recomienda reducir la temperatura a 40°. Sistema de equilibrado de la carga Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.ES

Anomalías y soluciones Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia Técnica”), controle que no se trate de un problema de fácil solución utilizando la siguiente lista. Anomalías: La lavadora no se enciende. El ciclo de lavado no comienza. La lavadora no carga agua (En la pantalla se visualiza el mensaje “H2O”). La lavadora carga y descarga agua continuamente. La lavadora no descarga o no centrifuga. La lavadora vibra mucho durante la centrifugación. La lavadora pierde agua. Los pilotos de las “Opciones” y de START/PAUSE centellean velozmente y en la pantalla se visualiza un código de anomalía (por ej.: F-01, F-..). Se forma demasiada espuma. No se activa la función Push & Wash. El programa dura mucho menos de lo previsto. Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ON/OFF no fue pulsado.

• El botón START/PAUSE no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en funcionamiento.

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón START/PAUSE no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame al Servicio de Asistencia Técnica. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• El programa no prevé la descarga: con algunos programas es necesario activarla manualmente .

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Instalación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

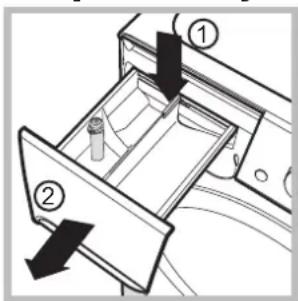

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimiento y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

• Tras encender la máquina se ha accionado un mando diferente de Push & Wash. Apague la máquina y presione el botón Push & Wash.

• Se ha activado la opción “Fin ciclo rápido”.56

Asistencia Técnica Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”).

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame a un Centro de Asistencia Técnica. ! No recurra nunca a técnicos no autorizados. Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta. Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de
