MANUAL DE USUARIO USB Universal Microscope BRESSER

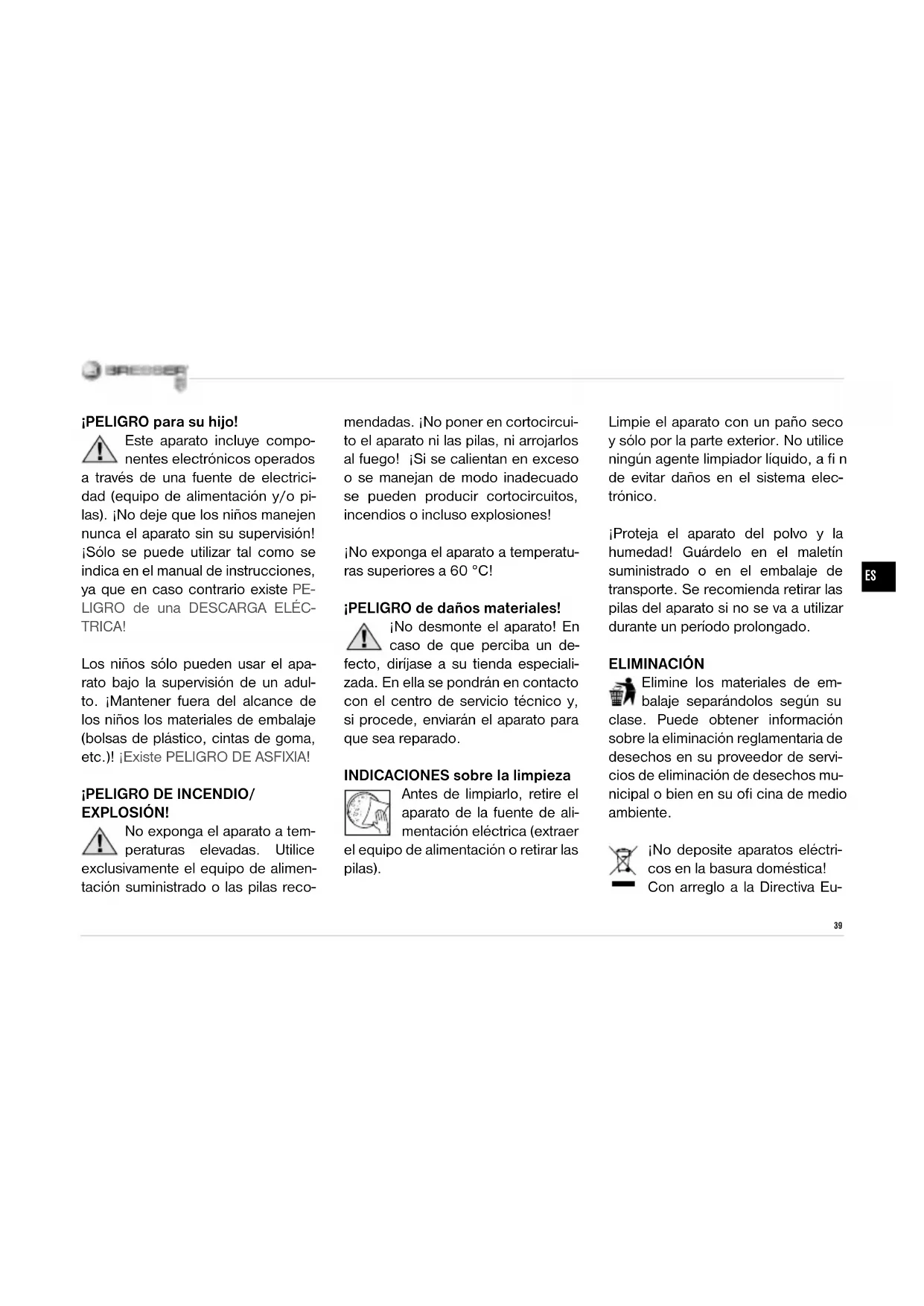

¡PELIGRO DE INCENDIO/

EXPLOSIÓN! No exponga el aparato a tem- peraturas elevadas. Utilice exclusivamente el equipo de alimen- tación suministrado o las pilas reco- mendadas. ¡No poner en cortocircui- to el aparato ni las pilas, ni arrojarlos al fuego! ¡Si se calientan en exceso o se manejan de modo inadecuado se pueden producir cortocircuitos, incendios o incluso explosiones! ¡No exponga el aparato a temperatu- ras superiores a 60 °C! ¡PELIGRO de daños materiales! ¡No desmonte el aparato! En caso de que perciba un de- fecto, diríjase a su tienda especiali- zada. En ella se pondrán en contacto con el centro de servicio técnico y, si procede, enviarán el aparato para que sea reparado. INDICACIONES sobre la limpieza Antes de limpiarlo, retire el aparato de la fuente de ali- mentación eléctrica (extraer el equipo de alimentación o retirar las pilas). Limpie el aparato con un paño seco y sólo por la parte exterior. No utilice ningún agente limpiador líquido, a fi n de evitar daños en el sistema elec- trónico. ¡Proteja el aparato del polvo y la humedad! Guárdelo en el maletín suministrado o en el embalaje de transporte. Se recomienda retirar las pilas del aparato si no se va a utilizar durante un período prolongado. ELIMINACIÓN Elimine los materiales de em- balaje separándolos según su clase. Puede obtener información sobre la eliminación reglamentaria de desechos en su proveedor de servi- cios de eliminación de desechos mu- nicipal o bien en su ofi cina de medio ambiente. ¡No deposite aparatos eléctri- cos en la basura doméstica! Con arreglo a la Directiva Eu- ES40 ropea 2002/96/CE sobre aparatos eléctricos y electrónicos usados y a su aplicación en las respectivas le- gislaciones nacionales, los aparatos eléctricos usados deben recopilarse por separado y destinarse a un re- ciclaje adecuado desde el punto de vista medioambiental. Las pilas y los acumuladores gas- tados o descargados deben ser eliminados por el consumidor en recipientes especiales para pilas usadas. Puede obtener información sobre la eliminación de pilas usadas o aparatos fabricados después del 1 de junio de 2006 dirigiéndose a su proveedor de servicios de elimina- ción de desechos municipal o bien a su ofi cina de medio ambiente. Declaración de conformidad con la UE Meade Instruments Europe GmbH & Co. KG, con sede en 46414 Rhede/Westf., Gutenbergstr. 2, Alemania, declara que este produc- to está conforme con las Directivas de la UE enumeradas a continuación: EN 55022:2006+A1:2007 EN 61000-3-2:2006 EN 61000-3-3:2008 EN 55024:1998+A2:2003 Descripción del producto: USB Universal Microscope Modelo/Denominación: Digital Microscope Rhede, 08-01-2010 Meade Instruments Europe GmbH & Co. KG Helmut Ebbert Gerente41

Componentes: 1 Disparador de la cámara 2 Reducir el brillo (-) 3 Aumentar el brillo (-) 4 Ajustar modo Luz/Apagar modo Luz 5 Anillo de focalización 6 Pieza de soporte 7 Iluminación (12 LED para episcopia) 8 Objetivo 9 Cable USB 10 Clavija USB 11 Soporte 12 Mando de enfoque 13 Platina porta-objetos iluminada 14 Pinzas de sujección porta-objetos 15 Caja porta-objetos, cubre porta- objetos de vidrio y etiquetas adhesivas Aspectos generales Este aparato se trata de un microsco- pio con episcopia (luz incidente). Lo sostienes con la mano y puedes co- locarlo por la parte inferior (pieza de soporte) sobre todas las cosas que se te ocurran y examinarlas. Puedes examinar por ejemplo hojas, peque- ños seres vivos, tu piel o tu pelo, y muchas cosas más... Lo mejor es que la cosa (habitualmente se utiliza la palabra «objeto») que vas a exami- nar sea lisa. Si lo utilizas junto con un ordenador puedes visualizar allí las imágenes aumentadas y grabarlas/ guardarlas. Instalación Introduce el CD del producto en la unidad lectora de CD/DVD de tu ordenador. La instalación del con- trolador se inicia automáticamente. Inserta la clavija USB (10) del micros- copio manual en la conexión USB de tu ordenador. La iluminación (7) se enciende, y tu ordenador reconoce el nuevo hardware que se está ins- talando. Al cabo de poco tiempo, se muestra en el escritorio el icono «AMCAP». Ahora ya puedes usar tu microscopio manual. Observación en vivo Acciona el disparador de la cámara (1) de tu microscopio manual, y en- tonces se abre la ventana «AMCAP». Se muestra en tu pantalla una imagen en vivo (en general aún borrosa). Sujeta el microscopio manual por la carcasa y colócalo por medio de la pieza de soporte (6) sobre un objeto, p. ej. una hoja de papel escrita. Ajusta la nitidez de la imagen en vivo giran- do el anillo de focalización (5). Para un objeto liso existen dos ajustes de focalización con imagen nítida, que se corresponden con dos aumentos diferentes. Si el aumento es peque- ño, el objetivo (8) está alto, y si el aumento es grande se encuentra en una posición más baja. Puedes pa- sar del aumento pequeño al grande girando el anillo de focalización en el sentido contrario al de las agujas del reloj (visto desde arriba), y del aumen- to grande al pequeño girando en el sentido de las agujas del reloj (visto42 desde arriba). Los valores exactos de aumento no se indican hasta que no hayas producido una imagen nítida de un objeto (p. ej. reproduciéndola en la pantalla del ordenador o imprimiéndo- la en un papel), y dependen de dicha imagen (ver más abajo). Gira el microscopio manual de modo que obtengas una imagen derecha y centrada. Ajustes del modo Luz: Mediante la tecla «MODE» se pue- den realizar los siguientes 4 ajustes de luz distintos:

• luz blanca y amarilla

• luz blanca, roja y amarilla Además, la luz también se puede apagar por completo mediante la te- cla «MODE». El brillo del aparato se regula mediante las teclas «+» y «-». ¡Mantén presionadas las teclas! Elaboración de imágenes Con el disparador de la cámara (1) tienes la posibilidad de captar una imagen y guardarla como BMP.

1. Acciona el disparador de la cáma-

2. Se muestra la ventana «SnapS-

hotView» con una imagen en la pantalla.

3. En la opción del menú «Archivo»

puedes guardar tu imagen hacien- do clic en «Guardar». Elaboración de vídeos El programa «AMCAP» te permite tomar vídeos con tu microscopio ma- nual y guardarlos como archivo AVI.

1. En la opción de menú «Archivo»,

con «Especifi car archivo graba- do...» puedes indicar el nombre del archivo AVI con la extensión «.avi». Por ejemplo, «experiment1.avi».

2. En la pantalla se muestra la ven-

tana «Especifi car tamaño de ima- gen». Indica aquí el tamaño de la imagen.

3. En el menú «Grabar» pues prepa-

rar la grabación mediante «Iniciar grabación».

4. Inicia la grabación con «OK» en la

ventana «Listo para grabar».

5. En el menú «Grabar» puedes pre-

parar la grabación mediante «Ini- ciar grabación».

6. Si deseas grabar otro vídeo, indi-

ca un nuevo archivo AVI con otro nombre tal como se explica en el paso 1. En caso contrario, se so- brescribirá el archivo con tu vídeo.

7. Ahora ya puedes ver tus vídeos con

un programa de reproducción de archivos multimedia. Aumentos Con un aumento pequeño, una ima- gen abarca a lo ancho aproximada- mente 10,5 mm x 14 mm del objeto; con el aumento más grande, aproxi- madamente 1 mm x 1,4 mm. Por tanto, el aumento grande es aproxi-43

madamente cinco veces superior al pequeño. Por ejemplo, si haces una impresión en papel de 28 cm de an- cho de una imagen, el aumento se corresponde aproximadamente con 20x (pequeño) o 200x (grande). Puesta fuera de servicio y almacenamiento Cierra la ventana «AMCAP» en la pan- talla de tu ordenador. Extrae ahora la clavija USB (10) del puerto USB de tu PC. Puedes guardar el microscopio manual en su caja hasta la próxima vez que lo utilices y protegerlo así del polvo. Datos técnicos

• Microscopio digital de mano con conexión a ordenador (USB)

• Iluminación clara por medio de 12 LEDs

• Suministro de corriente a través de USB

• Medidas: 54x54x104 mm

• Peso: 144 g Requisitos del sistema Windows XP con Service Pack 3 (en CD-ROM), Windows Vista, Windows

7 - respectivamente con DirectX 9.x

(en CD-ROM), mín. 1GB RAM, un puerto USB 2.0 libre Software Photomizer SE Ofrecemos el software Photomizer SE a modo de descarga gratuita en: http://www.bresser.de/downloads/ support/software/photomizer.zip Experimentos con tu microscopio manual digital Experimento nº 1: Impresión en blanco y negro Objetos:

1. un trozo pequeño de papel de un

periódico con parte de una foto- grafía en blanco y negro y algunas letras,

2. un trozo de papel similar de una

revista. Pon los dos trozos de papel uno junto al otro sobre una mesa. Ajusta en tu microscopio el aumento más peque- ño y colócalo sucesivamente primero en el trozo de papel del periódico y después en el de la revista. Compara: las letras del periódico parecen deshilachadas y entrecorta- das, ya que están impresas en un pa- pel basto y de poco valor. Las letras de la revista parecen más brillantes y completas. La imagen del periódico se compone de muchos puntos pe- queños que tienen un aspecto como «sucio». Los píxeles (puntos de cua- drícula) de la imagen de la revista se destacan nítidamente. Experimento nº 2: Impresión en color Objetos:

1. un trozo pequeño de un periódico

2. un trozo similar de papel de una

revista.44 Pon los dos trozos de papel uno junto al otro sobre una mesa. Ajusta en tu microscopio el aumento más peque- ño y colócalo sucesivamente primero en el trozo de papel del periódico y después en el de la revista. Compara: los píxeles del periódico se sobreponen a menudo unos so- bre otros. Muchas veces puedes re- conocer incluso dos colores en uno mismo. Cuando observas la imagen en color de la revista los puntos se ven nítidos y llenos de contrastes. Observa los diferentes tamaños de los píxeles. Experimento nº 3: Fibras textiles Objetos y accesorios

Por los diferentes hilos sobre una mesa y deshiláchalos con las dos agujas. Humedece los hilos con un poco de agua. Ajusta en tu micros- copio el aumento más pequeño y colócalo sucesivamente sobre los diferentes hilos de tejido. Compara: Las fi bras de algodón son de origen vegetal, y a través del mi- croscopio se ven como una cinta plana torneada. Por los bordes son más gruesas y redondeadas que por el centro. En esencia, las fi bras de algodón son como pequeñas cañitas alargadas que coinciden entre sí. Las fi bras de lino también son de origen vegetal, son redondeadas y discu- rren en línea recta. Brillan como seda y presentan incontables hinchazones en el tubo de la fi bra. La seda es de origen animal, y se compone de fi - bras macizas de un diámetro más pe- queño en comparación con las fi bras vegetales huecas. Cada fi bra es lisa y regular, y tiene la apariencia de una pequeña barra de cristal. Las fi bras de la lana también son de origen ani- mal, y su superfi cie se compone de cáscaras que se sobreponen entre sí y que parecen rotas y onduladas. Si es posible, compara fi bras de lana de distintos tejidos. Observa la aparien- cia diferente de las fi bras. A partir de esas diferencias, un experto podría incluso determinar el país de origen de la lana. La seda artifi cial, como su propio nombre indica, es fabrica- da por la mano del hombre a través de un largo proceso químico. Todas las fi bras muestran líneas duras y de color oscuro sobre la superfi cie lisa y brillante. Después de secar, las fi - bras se rizan y quedan en el mismo estado. Observa los aspectos comu- nes y las diferencias. Experimento nº 4: Sal de mesa Objeto: Sal de mesa normal. Coloca una cartulina negra sobre una mesa a modo de fondo. Ahora echas unos granitos de sal sobre la cartulina, colocas encima tu micros- copio y observas los cristales de la sal con el aumento más pequeño de45

tu microscopio. Fíjate: los cristales parecen pequeños cubitos y tienen todos ellos la misma forma. Experimento nº 5: Hojas y agujas Objeto: 3 o 4 hojas o agujas distintas de árboles de hoja caduca y abeto. Un día que vayas de paseo con tus padres por el bosque puedes apro- vechar para recoger hojas y agujas del suelo. En casa las puedes colocar en una mesa unas junto a otras sobre un trozo de papel blanco. Coloca el microscopio sobre ellas y observa la apariencia diferente de las hojas y las agujas aplicando el aumento más pequeño. Fíjate: Las hojas de los árboles de hoja caduca presentan diferentes fragmentos más o menos uniformes separados entre sí por líneas. Estos fragmentos se conocen con el nom- bre de «celdas» El reverso de la hoja tiene habitualmente una aparien- cia algo distinta al anverso, y suele presentar un color más claro. Por la parte central discurre el peciolo de la hoja, en cuyo extremo más grueso se puede distinguir un «bulto» con una curvatura. Esta es la parte por donde creció la hoja a partir del árbol, an- tes de terminar cayendo de él. Hay también muchas hojas que tienen un peciolo en el que han crecido direc- tamente otras hojas por separado a través de otros peciolos. Las agujas de los abetos son alar- gadas, estrechas y redondeadas. Al igual que las hojas de los árboles de hoja caduca, presentan por un lado una ligera curvatura por donde han crecido a partir del abeto. Sin embar- go, no tienen «celdas» por separado, sino que parecen estar formadas de una sola pieza. Sin embargo, si se observan con mayor detenimiento, se da uno cuenta de que las agujas presentan muchos fragmentos, que dan testimonio de su crecimiento paulatino. Con este método puedes observar otros muchos objetos, como por ejemplo pequeños seres vivos (mos- cas, arañas, etc.) o cualquier otra cosa de tu vida cotidiana. Sólo tienes que poner el objeto que elijas sobre un fondo (una mesa) y colocar enci- ma tu microscopio. ¿Te has mirado alguna vez los pelos de tu cabeza? ¿No? Entonces prueba a pasarte tu microscopio manual por el pelo. Re- sulta sorprendente, pero te quedarás asombrado de todo lo que se puede descubrir allí. Igual que ocurre con esto, aún te quedan muchísimas co- sas por descubrir que son completa- mente nuevas para ti. ¡Pruébalo!Meade Instruments Europe GmbH & Co. KG Gutenbergstr. 2 DE-46414 Rhede Germany www.bresser-junior.de Irrtümer und technische Änderungen vorbehalten. · Errors and technical changes reserved. · Sous réserve d’erreurs et de modifi cations techniques. · Vergissingen en technische veranderingen voorbehouden. · Con riserva di errori e modifi che tecniche. · Queda reservada la posibilidad de incluir modifi caciones o de que el texto contenga errores.
