BEDIENUNGSANLEITUNG USB Universal Microscope BRESSER

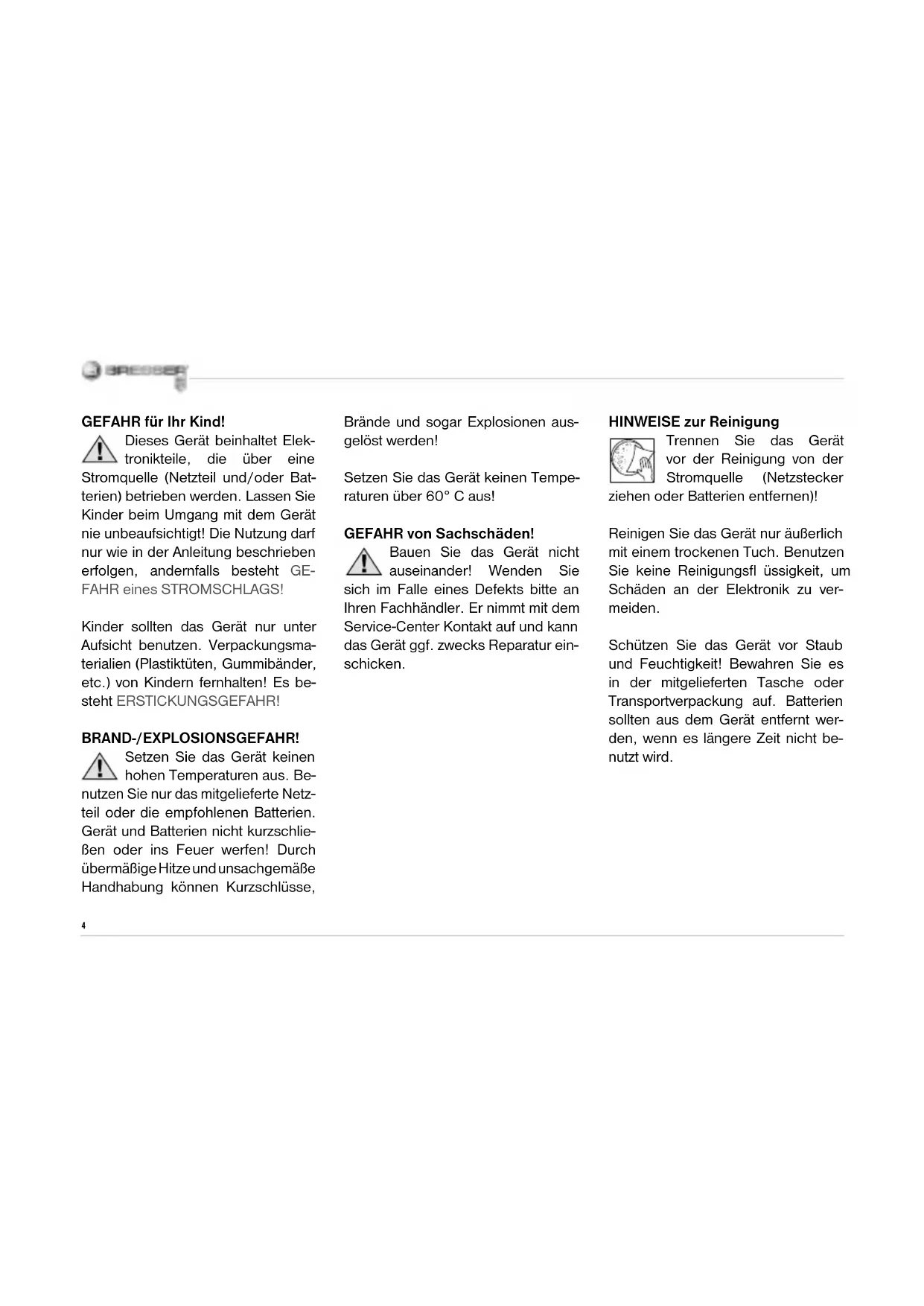

1%4 GEFAHR für Ihr Kind! Dieses Gerät beinhaltet Elek- tronikteile, die über eine Stromquelle (Netzteil und/oder Bat- terien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur wie in der Anleitung beschrieben erfolgen, andernfalls besteht GE- FAHR eines STROMSCHLAGS! Kinder sollten das Gerät nur unter Aufsicht benutzen. Verpackungsma- terialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es be- steht ERSTICKUNGSGEFAHR! BRAND-/EXPLOSIONSGEFAHR! Setzen Sie das Gerät keinen hohen Temperaturen aus. Be- nutzen Sie nur das mitgelieferte Netz- teil oder die empfohlenen Batterien. Gerät und Batterien nicht kurzschlie- ßen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen aus- gelöst werden! Setzen Sie das Gerät keinen Tempe- raturen über 60° C aus! GEFAHR von Sachschäden! Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts bitte an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur ein- schicken. HINWEISE zur Reinigung Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Netzstecker ziehen oder Batterien entfernen)! Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie keine Reinigungsfl üssigkeit, um Schäden an der Elektronik zu ver- meiden. Schützen Sie das Gerät vor Staub und Feuchtigkeit! Bewahren Sie es in der mitgelieferten Tasche oder Transportverpackung auf. Batterien sollten aus dem Gerät entfernt wer- den, wenn es längere Zeit nicht be- nutzt wird.5 ENTSORGUNG Entsorgen Sie die Verpa- ckungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kom- munalen Entsorgungsdienstleister oder Umweltamt. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elekt- ro- und Elektronik-Altgeräte und de- ren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer um- weltgerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbraucher in Batte- riesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien, die nach dem

01.06.2006 produziert wurden, er-

fahren Sie beim kommunalen Entsor- gungsdienstleister oder Umweltamt. EG-Konformitätserklärung Die Meade Instruments Euro- pe GmbH & Co. KG, ansässig in 46414 Rhede/Westf., Gutenbergstr. 2, Germany, erklärt für dieses Produkt die Übereinstimmung mit nachfolgend aufgeführten EG-Richtlinien: EN 55022:2006+A1:2007 EN 61000-3-2:2006 EN 61000-3-3:2008 EN 55024:1998+A2:2003 Produktbeschreibung: USB Universal Microscope Typ / Bezeichnung: Digitales Mikroskop Rhede, 08.01.2010 Meade Instruments Europe GmbH & Co. KG Helmut Ebbert Geschäftsführer DE6 Alle Teile 1 Kameraauslöser 2 Helligkeit verringern (-) 3 Helligkeit erhöhen (+) 4 Lichtmodus einstellen / Licht aus 5 Fokussierring 6 Aufsetzstück 7 Beleuchtung (12 LED Aufl icht) 8 Objektiv 9 USB-Kabel 10 USB-Stecker 11 Stand 12 Fokussierrad 13 Beleuchteter Tisch 14 Präparat Halterung 15 Box mit Dauerpräparaten Deckgläsern und Objektträgern Allgemeines Dies ist ein digitales Aufl icht-Mikro- skop. Du hältst es in der Hand und kannst es mit der Unterseite (Auf- setzstück) auf die verschiedensten Dinge setzen. Beobachte z.B. Blät- ter, Kleinstlebewesen, deine Haut oder die Haare, u.v.m. Am besten ist es, wenn das, was Du untersuchen möchtest (man nennt das auch „Ob- jekt“), fl ach ist. In Verbindung mit ei- nem Computer kannst du die vergrö- ßerten Bilder auf dem PC-Bildschirm ansehen und diese auch aufnehmen und speichern. Installation Lege die Produkt CD in das DVD\ CD-Laufwerk Deines PCs ein. Die Installation des Treibers startet au- tomatisch. Stecke den USB-Stecker (10) des Handmikroskops in den USB-Anschluss Deines PCs. Die Be- leuchtung (7) leuchtet auf und Dein PC erkennt die neue Hardware, die nun installiert wird. Nach kurzer Zeit erscheint das Icon „AMCAP“ auf dem Desktop. Jetzt kann das Handmikro- skop verwendet werden. Live-Beobachtung Betätigst du den Kameraauslöser (1) deines Handmikroskops öffnet sich das Fenster „AMCAP“. Ein (im Allge- meinen noch unscharfes) Live-Bild wird auf dem Bildschirm angezeigt. Halte das Handmikroskop am Ge- häuse und setze es mit dem Aufsetz- stück (6) auf ein Objekt, z. B. einen beschriebenen Zettel. Stelle das Live-Bild durch Drehen des Fokus- sierrings (5) scharf (Fokussieren). Für ein fl aches Objekt gibt es dabei zwei Fokussiereinstellungen mit zwei unterschiedlichen Vergrößerungen. Bei niedriger Vergrößerung sitzt das Objektiv (8) hoch, bei hoher Vergrö- ßerung tief. Von der niedrigen zur ho- hen Vergrößerung gelangst Du durch Drehen des Fokussierrings gegen den Uhrzeigersinn (von oben gese- hen). Von der hohen zur niedrigen Vergrößerung im Uhrzeigersinn (von oben gesehen). Genaue Vergröße- rungswerte lassen sich erst ange- ben, wenn Du ein scharfes Bild eines Objektes erzeugt hast (z. B. durch Wiedergabe auf dem Bildschirm des PCs oder durch Ausdrucken auf Pa- pier) und sind von diesem Bild abhän-7

gig (siehe unten). Drehe das Handmi- kroskop so, dass Du ein aufrechtes und seitenrichtiges Bild erhältst. Lichtmodus Einstellungen: Über die „MODE“ Taste lassen sich 4 verschiedene Lichteinstellungen wie folgt vornehmen:

• weißes und rotes Licht

• weißes und gelbes Licht

• weißes, rotes und gelbes Licht Das Licht lässt sich außerdem über die „MODE“ Taste komplett aus- schalten. Die Helligkeit wird über die Tasten „+“ und „-“ am Gerät reguliert. Die Tasten gedrückt halten! Anfertigung von Bildern Mit dem Kameraauslöser (1) hast du die Möglichkeit ein Bild aufzunehmen und als BMP Bild abzuspeichern.

1. Betätige den Kameraauslöser (1).

2. Es erscheint das Fenster „Snap-

ShotView“ mit einem Bild auf dem Bildschirm.

3. Unter dem Menüpunkt „File“ kannst

du mit „Save“ dein Bild abspeichern. Anfertigung von Filmen Das Programm „AMCAP“ ermöglicht dir mit dem Handmikroskop Filme aufzunehmen und als AVI Datei abzu- speichern.

1. Unter dem Menüpunkt „File“

kannst du mit „Set Capture File …“ den Namen der AVI Datei mit der Dateiendung „.avi“ angeben. Zum Beispiel „experiment1.avi“.

2. Es erscheint das Fenster „Set File

Size“ auf dem Bildschirm. Gebe hier die maximale Größe der Da- tei an.

3. Unter dem Menü „Capture“ kannst

du mit „Start Capture“ die Aufnah- me vorbereiten.

4. Starte deine Aufnahme mit „OK“ in

dem Fenster „Ready to Capture“.

5. Unter dem Menü „Capture“ kannst

du mit „Stop Capture“ deine Auf- nahme beenden.

6. Wenn Du einen neuen Film auf-

nehmen möchtest, gebe wie un- ter 1. beschrieben eine neue AVI Datei mit einem anderen Namen an. Anderenfalls wird die Datei mit Deinem Film überschrieben.

7. Mit einem Wiedergabe-Programm

für Multimedia-Dateien kannst Du nun Deine Filme auf dem PC-Bild- schirm anschauen. Vergrößerungen Das Mikroskop erzeugt ein Bild mit ei- nem bestimmten Abbildungsmaßstab auf dem Bildschirm Deines PCs. Bei der niedrigen Vergrößerung wird von dem beobachteten Objekt ein Bild mit den Kantenlängen von 10,5mm x 14mm auf dem Bildschirm dargestellt. Die Kantenlängen des Bildes bei der hohen Vergrößerung betragen ungefähr 1mm x 1,4mm. Die hohe Vergrößerung ist also unge-8 fähr zehnmal höher als die niedrige. Wenn Du z.B. nun ein Bild auf Papier ausdruckst mit der Breite von 28cm, entspricht das entweder einer Ver- größerung von ca. 20x (niedrige Ver- größerung), oder einer Vergrößerung von ca. 200x (hohe Vergrößerung). Außer Betrieb nehmen und lagern Schließe das Fenster „AMCAP“ auf dem Bildschirm Deines PCs. Ziehe nun den USB-Stecker (2) (-> 10) aus dem USB-Port Deines PCs. Du kannst das Handmikroskop im Auf- bewahrungskasten bis zur nächsten Benutzung vor Staub geschützt auf- bewahren. Technische Daten

• Digitales Hand-Mikroskop mit Computer-Anschluss (USB)

• Vergrößerung: 20-fach & 200-fach

• Helle Beleuchtung über 12 LEDs

• Stromversorgung über USB

• Gewicht: 144g Systemvoraussetzungen Windows XP mit Service Pack 3 (auf CD-ROM), Windows Vista, Windows

7 - jeweils mit DirectX 9.x (auf CD-

Photomizer SE Software Wir bieten die Photomizer SE Software als kostenlosen Download an unter: http://www.bresser.de/downloads/ support/software/photomizer.zip Experimente mit dem digitalen Handmikroskop Experiment Nr. 1: Schwarz-Weiß-Druck Objekte:

1. ein kleines Stückchen Papier einer

Tageszeitung mit dem Teil eines Schwarz-Weiß-Bildes und einigen Buchstaben,

2. ein ähnliches Stückchen Papier

aus einer Illustrierten. Lege die beiden Papierstückchen ne- beneinander auf einen Tisch. Stelle bei Deinem Mikroskop die niedrigste Vergrößerung ein und setze es nach- einander zuerst auf das Papierstück- chen der Tageszeitung und dann auf das der Illustrierten. Vergleiche: Die Buchstaben der Ta- geszeitung sehen zerfranst und ge- brochen aus, da sie auf rauem, min- derwertigem Papier gedruckt wird. Buchstaben der Illustrierten erschei- nen glatter und vollständiger. Das Bild der Tageszeitung besteht aus vielen kleinen Punkten, die etwas schmutzig erscheinen. Die Bildpunkte (Raster- punkte) des Bildes der Illustrierten zeichnen sich scharf ab. Experiment Nr. 2: Bunt-Druck Objekte:

1. ein kleines Stück eines bunt be-

druckten Zeitungspapieres,

2. ein ähnliches Stückchen Papier

einer Illustrierten.9

Lege die beiden Papierstückchen ne- beneinander auf einen Tisch. Stelle bei Deinem Mikroskop die niedrigste Vergrößerung ein und setze es nach- einnader zuerst auf das Papierstück- chen der Tageszeitung und dann auf das der Illustrierten. Vergleiche: Die farbigen Bildpunkte der Tageszeitung überlappen sich oft. Manchmal erkennst Du auf ei- nem Punkt sogar zwei Farben. Bei der Betrachtung des Buntbildes der Illustrierten erscheinen die Punkte scharf und kontrastreich. Beachte die unterschiedliche Größe der Bild- punkte. Experiment Nr. 3: Textil-Fasern Objekte und Zubehör:

1. Fäden von verschiedenen Textilien
