MANUAL DE USUARIO RB 272250 GAGGENAU

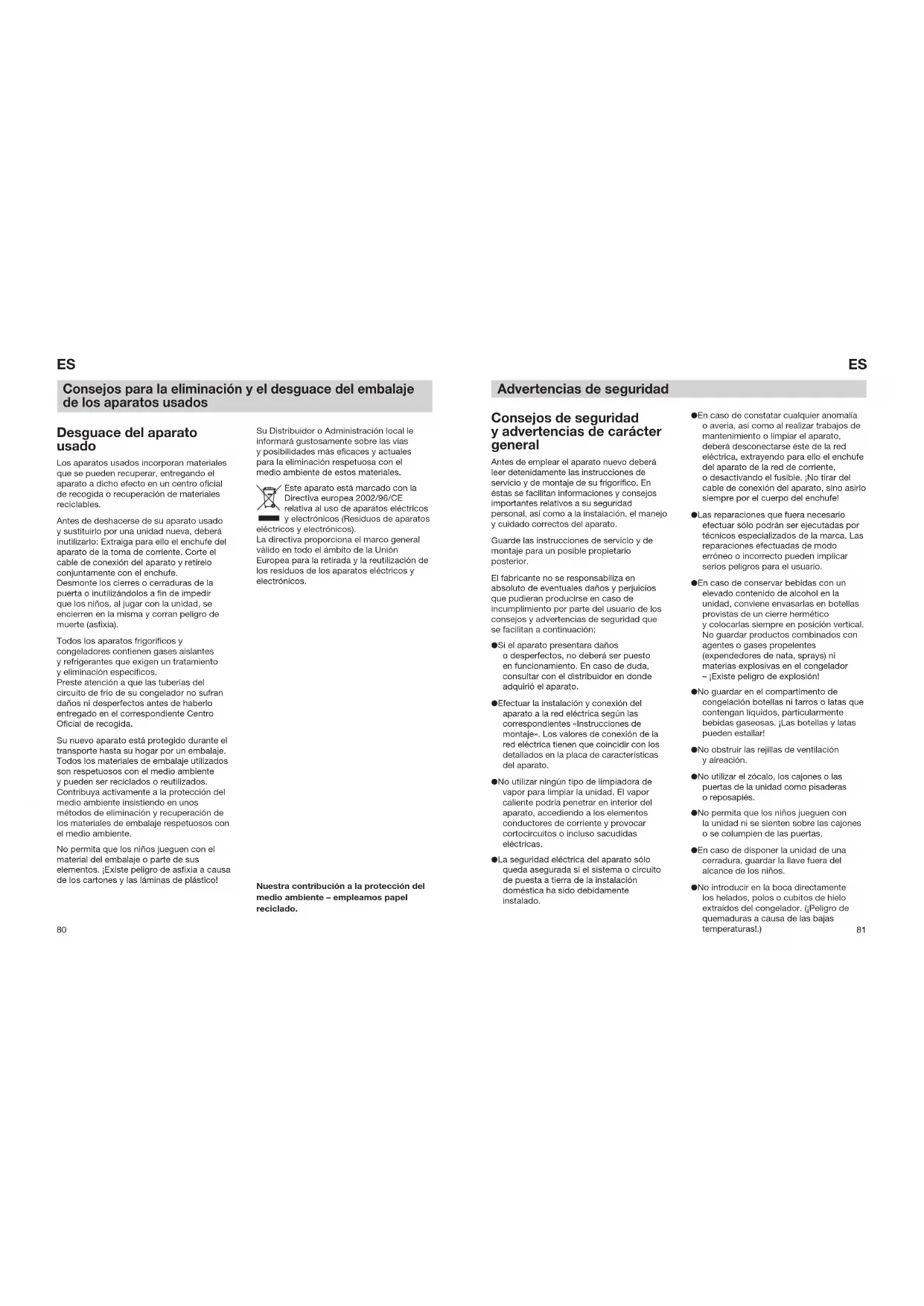

Consejos de seguridad y advertencias de carácter general Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio y de montaje de su frigorífico. En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como a la instalación, el manejo y cuidado correctos del aparato. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior. El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan a continuación: l Si el aparato presentara daños o desperfectos, no deberá ser puesto en funcionamiento. En caso de duda, consultar con el distribuidor en donde adquirió el aparato. l Efectuar la instalación y conexión del aparato a la red eléctrica según las correspondientes «Instrucciones de montaje». Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato. l No utilizar ningún tipo de limpiadora de vapor para limpiar la unidad. El vapor caliente podría penetrar en interior del aparato, accediendo a los elementos conductores de corriente y provocar cortocircuitos o incluso sacudidas eléctricas. l La seguridad eléctrica del aparato sólo queda asegurada si el sistema o circuito de puesta a tierra de la instalación doméstica ha sido debidamente instalado. Advertencias de seguridad l En caso de constatar cualquier anomalía o avería, así como al realizar trabajos de mantenimiento o limpiar el aparato, deberá desconectarse éste de la red eléctrica, extrayendo para ello el enchufe del aparato de la red de corriente, o desactivando el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe! l Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por técnicos especializados de la marca. Las reparaciones efectuadas de modo erróneo o incorrecto pueden implicar serios peligros para el usuario. l En caso de conservar bebidas con un elevado contenido de alcohol en la unidad, conviene envasarlas en botellas provistas de un cierre hermético y colocarlas siempre en posición vertical. No guardar productos combinados con agentes o gases propelentes (expendedores de nata, sprays) ni materias explosivas en el congelador – ¡Existe peligro de explosión! l No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar! l No obstruir las rejillas de ventilación y aireación. l No utilizar el zócalo, los cajones o las puertas de la unidad como pisaderas o reposapiés. l No permita que los niños jueguen con la unidad ni se sienten sobre las cajones o se columpien de las puertas. l En caso de disponer la unidad de una cerradura, guardar la llave fuera del alcance de los niños. l No introducir en la boca directamente los helados, polos o cubitos de hielo extraídos del congelador. (¡Peligro de quemaduras a causa de las bajas temperaturas!.)

Consejos para la eliminación y el desguace del embalaje de los aparatos usados Desguace del aparato usado Los aparatos usados incorporan materiales que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilizándolos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y corran peligro de muerte (asfixia). Todos los aparatos frigoríficos y congeladores contienen gases aislantes y refrigerantes que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frío de su congelador no sufran daños ni desperfectos antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. No permita que los niños jueguen con el material del embalaje o parte de sus elementos. ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Nuestra contribución a la protección del medio ambiente – empleamos papel reciclado.83

Instalación y montaje de la unidad Emplazamiento de la unidad El lugar más adecuado para el emplazamiento de la unidad combinada frigorífico-congelador es una habitación seca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias mínimas de separación con respecto a la fuente de calor en cuestión: Cocinas eléctricas, 3 cm Cocinas de gas-oil o de carbón, 30 cm En caso de instalar el aparato junto a otro aparato de refrigeración o congelación, deberá observarse una distancia mínima de separación lateral de 2 cm, a fin de evitar la formación de agua de condensación. El aparato deberá asentarse firmemente sobre un piso o base plana y horizontal. Las posibles irregularidades del suelo se pueden compensar con ayuda de los soportes roscados del frontal del aparato. (Fig.

Cambiar el sentido de apertura de la puerta Retirar las baldas de cristal del aparato. Volcar el aparato cuidadosamente hacia atrás, hasta hacerlo descansar sobre la parte posterior. ¡Atención! El aparato es muy pesado. Ejecutar las operaciones necesarias según el orden de los números (Fig.

/A) no encajan en los casquillos (Fig.

/B), modificar con un destornillador el lugar donde se asientan los casquillos hasta que los bulones encajen. Montar el seguro antivuelco Figura

Conexión eléctrica Conectar la unidad sólo a una red eléctrica de corriente alterna de 220–240 V/50 Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra. La toma de corriente debe estar protegida con un fusible de 10 amperios como mínimo. En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. La placa de características del aparato se encuentra en el lateral inferior izquierdo del frigorífico. (Fig.

En caso de que fuera necesario sustituir el cable de conexión a la red eléctrica del aparato, esto sólo deberá ser ejecutado por un técnico especializado de la marca. ¡Atención! No conectar el aparato en ningún caso a conectores electrónicos para ahorro energético (por ejemplo Sava Plug, etc.) ni tampoco a rectificadores inversos que transforman la corriente continua en corriente alterna de 230 V (por ejemplo instalaciones de energía solar, redes eléctricas de buques). Ventilación Figura

El aire recalentado en la pared posterior del aparato debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, provocando un consumo de energía eléctrica elevado e inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas. Tras el transporte El aparato se puede poner inmediatamente en funcionamiento.

l No tocar los productos congelados con las manos húmedas a fin de evitar que se queden adheridas a éstos. l ¡ATENCIÓN!: No cubrir ni obstruir las aberturas de ventilación situadas en el cuerpo del aparato o en el aparato integrable. l ¡ATENCIÓN!: Prestar atención a no ocasionar daoos en las tuberías del circuito de frío. l ¡ATENCIÓN!: No utilizar aparatos eléctricos en el interior de los compartimentos de alimentos, a no ser que se trate de modelos recomendados explícitamente por el fabricante. El agente refrigerante empleado en esta unidad es lsobutano (R 600a). El lsobutano es us gas natural de excelente compatibilidad ambiental, no obstante, se habrá de tener en cuenta que se trata de un gas de carácter inflamable. Por consiguiente, cuando se traslade la unidad o se proceda a su instalación, observar que no se dañe ninguna de las pieza que componen el circuito friogorífico. Si accidentalmente se dañara alguna pieza, evitar categóricamente exponer la unidad a llama libre o a fuentes de ignición, y dejar que el lugar de ubicación ventile unos minutos. Atención: No emplear para la descongelación del aparato dispositivos mecánicos ni elementos o agentes auxiliares de cualquier otro tipo distintos de los que hubieran sido autorizados u homologados explicitamente por el fabricante. Normativas El aparato ha sido diseñado para la refrigeración y congelación de alimentos, así como para la preparación de cubitos de hielo. Advertencias de seguridad Esta unidad combinada frigorífico- congelador está destinada al uso exclusivo en el ámbito doméstico. En caso de utilizarla para fines industriales, deberán tenerse en cuenta las correspondientes normas y disposiciones. El aparato cumple las «Normas alemanas de prevención de accidentes provocados por equipos e instalaciones frigoríficas VBG 20». Este aparato cumple estrictamente lo dispuesto en las normativas de seguridad vigentes para electrodomésticos. La estanqueidad del circuito de refrigeración viene verificada de fábrica. Prestar atención a la temperatura del entorno En función de la clase climática a la que pertenezca cada aparato (véase al respecto la placa de características del mismo), éste puede trabajar bajo los siguientes márgenes de temperatura del entorno: (La placa de características del aparato se encuentra en el lateral inferior izquierdo). (Figura

Clase Temperatura del entorno climática de ... hasta SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +18 °C hasta 38 °C T +18 °C hasta 43 °C En caso de descender la temperatura ambiente por debajo del margen de temperatura inferior reseñado, la temperatura en el interior del frigorífico desciende en exceso (demasiado frío). En caso de superar la temperatura del entorno los márgenes de temperatura superiores, la temperatura en el interior del compartimento de congelación aumenta en exceso (demasiado calor). A partir de una temperatura del entorno inferior a +10 °C, pueden producirse averías o perturbaciones en la función de descongelación automática del aparato.85

Familiarizándose con la unidad Cuadro de mandos (Descripción breve) Figura

1 Tecla Interruptor principal de conexión y desconexión del aparato 2 Tecla “alarm” (tecla de desconexión de la alarma acústica a) desactiva la señal acústica de alarma b) señala la temperatura más elevada que se ha registrado en el compartimento de congelación (sólo en caso de destellar la pantalla de visualización 9) 3 Tecla de conexión/desconexión de la opción de congelación ultrarrápida «Super» activa la máxima potencia de congelación de la unidad 4 Tecla Congelador Indica la temperatura ajustada en el compartimento de congelación. 5 Tecla Frigorífico Indica la temperatura ajustada en el compartimento frigorífico. 6 Tecla de ajuste de la temperatura en el interior del compartimento de congelación o el frigorífico

C = más frío, más calor 7 Piloto «alarm» se ilumina sólo en caso de estar activada la función de alarma 8 Piloto «super» para la función de congelación ultrarrápida se ilumina sólo cuando la tecla «Super» ha sido oprimida. 9 Pantalla de visualización a) «Temperatura más elevada» b) Piloto «AL» (Alarma) c) Temperatura ajustada en el compartimento frigorífico d) Temperatura ajustada en el compartimento de congelación Función de los elementos de mando y control Fig.

1 Tecla Interruptor principal para la conexión y desconexión de todo el aparato. 2 Desactiva la “alarm” acústica. La alarma acústica se activa en caso de registrarse en el interior del compartimento de congelación una temperatura demasiado elevada y los productos congelados almacenados en el mismo corren peligro de deteriorarse a causa de la temperatura excesivamente elevada que reina en el congelador. (Al mismo tiempo destella la pantalla de visualización 9). La alarma acústica puede activarse, sin significar por ello ningún peligro de deterioro inmediato de los alimentos - al poner en marcha el aparato - al introducir alimentos frescos en el congelador sin haber activado la función de congelación ultrarrápida «super» - al permanecer abierta la puerta del congelador durante un tiempo prolongado Una vez que el sonido de alarma ha sido desactivado y el congelador ha alcanzado su temperatura de servicio normal, la alarma acástica recupera automáticamente su estado inicial. 3 Tecla «Super» para la congelación ultrarrápida Conecta y desconecta la función de congelación ultrarrápida. Su activación se muestra tanto a través de la pantalla de visualización 8 «Super» como a través de la pantalla de visualización 9 «SU». Mediante esta función se congelan grandes cantidades de alimentos frescos. Para ello hay que activar la función 24 horas antes de

Familiarizándose con la unidad Antes de leer estas instrucciones, despliegue las últimas páginas con las ilustraciones. Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerdan con las de su aparato concreto. Vista de conjunto Figura

1–9 Cuadro de mandos 10 Sistema «Multiflow» para distribución del aire frío 11 Iluminación interior 12 Bandejas

• 14 Botellero 15 Cajón para la fruta y verdura 16 Estante para latas pequeñas, tarros 18 Estante para botellas pequeñas 19 Elemento portahuevos 20 Estante para guardar botellas grandes, briks de leche, etc. 21 Bandeja congeladora 22/23 Cajones de congelación de alimentos 24 Compartimento fresco A Frigorífico B Compartimento de congelación

• No disponible en todos los modelos Mediante el sistema automático No-Frost (frío seco), no se forma escarcha ni hielo en el interior del congelador. El desescarchado del aparato ya no es necesario. Funcionamiento: Los alimentos son congelados mediante el aire refrigerado. Un evaporador instalado en el sistema «No- frost» refrigera el aire. Un ventilador se encarga de hacer circular el aire frío. Un segundo ventilador se encarga de asegurar la circulación del aire en el interior del frigorífico. La humedad contenida en el aire se precipita en el evaporador. El evaporador es descongelado automáticamente en caso necesario. El agua de descongelación es transportada hasta el grupo frigorífico, donde se evapora. El interior del congelador y los alimentos quedan libres de hielo.87

l Introducir el enchufe del aparato en la toma de corriente. l Pulsar el interruptor principal del aparato 1 Se activa la seoal acústica de aviso, la pantalla de visualización 9 destella y muestra la leyenda «AL». l Pulsar la tecla “alarm” 2 Desactiva la alarma acústica. La pantalla de visualización muestra la temperatura actual durante cinco segundos. En la pantalla de visualización 9 muestra ahora la leyenda «AL». l Ajuste de temperatura en el interior del compartimento de congelación Pulsar las teclas «freezer» y «

C». Pulsar repetida o continuamente la tecla de ajuste de la temperatura «

C» hasta que en la pantalla aparezca la temperatura deseada. (La temperatura ajustada se muestra de forma correlativa de -26

C, vuelve a mostrarse el valor -16

C.). Se aconseja seleccionar una temperatura de -20

l Ajuste de la temperatura en el interior del frigorífico Pulsar las teclas «cooler» y «

C» . Pulsar repetida o continuamente la tecla de ajuste de la temperatura «

C» hasta que en la pantalla aparezca la temperatura deseada. (La temperatura ajustada se muestra de forma correlativa de 8

C, vuelve a mostrarse el valor 2

C.). Se aconseja seleccionar una temperatura de +4

Cualquier corrección de la temperatura que se efectuara no desarrolla su efecto inmediatamente, sino que tarda cierto tiempo en hacerse notar.

Familiarizándose con la unidad introducir los alimentos frescos en el compartimento de congelación. Al estar activada esta función, el grupo frigorífico funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). 4 Tecla Congelador Indica en la pantalla de visualización 9 la temperatura ajustada en el compartimento de congelación (véase la descripción de la pantalla de visualización 9d). 5 Tecla Frigorífico Indica en la pantalla de visualización 9 la temperatura ajustada en el compartimento frigorífico (véase la descripción de la pantalla de visualización 9c). 6 Tecla para la regulación de la temperatura en el interior del frigorífico y del compartimento de congelación a) (La temperatura en el interior del compartimento frigorífico se puede ajustar de +2 °C hasta +8 °C). Pulsar la tecla «Frigorífico» («Cooler») y a continuación la tecla °C. En la pantalla de visualización 9 se muestra la temperatura ajustada. Pulsar la tecla constante o repetidamente, hasta que aparezca en la pantalla de visualización la temperatura que se desea ajustar. (La temperatura ajustada es mostrada de manera correlativa de + 8 °C hasta + 2 °C. Tras mostrar +2 °C, vuelve a seoalar +8 °C). b) (La temperatura del compartimento de congelación se puede ajustar de -16 °C hasta -26 °C). Para ajustar la temperatura deseada en el compartimento de congelación, pulsar la tecla «Congelador» («Freezer») y a continuación la tecla °C. En la pantalla de visualización 9 se muestra la temperatura ajustada. Pulsar la tecla constante o repetidamente, hasta que aparezca en la pantalla de visualización la temperatura que se desea ajustar (La temperatura ajustada es mostrada de manera correlativa de –16 °C hasta –26 °C. Tras mostrar –26 °C, vuelve a seoalar -16 °C). 7 Piloto «alarm» Se ilumina sólo cuando la alarma acústica se activa. Esto sólo ocurre cuando la temperatura en el interior del compartimento de congelación es demasiado elevada, es decir, los productos congelados almacenados en el mismo corren peligro de deteriorarse a causa de la temperatura excesivamente elevada que reina en el compartimento. El piloto se apaga tan pronto como en el compartimento de congelación se vuelve a registrar una temperatura de servicio normal. 8 Piloto «super» Se ilumina sólo cuando la tecla «super» 3 ha sido oprimida, activándose la función «congelación ultrarrápida». El piloto se apaga en caso de volver a pulsar la tecla «super» y desactivar la congelación ultrarrápida. El piloto se apaga automáticamente pasadas 52 horas tras su conexión. 9 Pantalla de visualización multifunciones señala diferentes temperaturas a) Temperatura demasiado elevada en el interior del compartimento de congelación Cuando la pantalla de visualización 9 destella, la temperatura del interior del compartimento de congelación es demasiado elevada o lo ha sido en algún momento, debido a un corte o una avería en el suministro de corriente eléctrica. Tras pulsar la tecla «Alarma » la pantalla de visualización 9 – sin destellar - seoala durante cinco segundos la temperatura más elevada (calor) que se ha registrado en el interior del compartimento de congelación. A continuación se borra dicha indicación. Conexión del aparato a la red eléctrica / Seleccionar la temperatura La pantalla 9 pasa a seoalar – sin destellar - la temperatura programada en el compartimento de congelación. b) Piloto «Al» (Alarma) Se ilumina en caso de detectarse una temperatura excesivamente elevada en el compartimento de congelación. c) Temperatura ajustada en el compartimento frigorífico Tras pulsar la tecla «Frigorífico» se muestra en pantalla la temperatura ajustada en el compartimento frigorífico. d) Temperatura ajustada en el compartimento de congelación Tras pulsar la tecla «Congelador» se muestra en pantalla la temperatura ajustada en el compartimento de congelación. Familiarizándose con la unidad89

Colocación de alimentosEl equipo interior del frigorífico Puntos a tener en cuenta al colocar los alimentos en el aparato l Dejar enfriar los alimentos o bebidas calientes hasta temperatura ambiente antes de introducirlos en la unidad. l Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos de deshidraten, descoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores. Las verduras, frutas y hortalizas se pueden guardar en los cajones para las verduras, sin necesidad de envolverlas. l Distribuir regularmente los alimentos por los compartimentos y bandejas, a fin de asegurar la libre y eficaz circulación del aire. l No obstruir las aberturas de entrada y salida del aire con alimentos, a fin de no bloquear la libre circulación del aire por el interior del aparato. l Los alimentos colocados inmediatamente delante de las aberturas de salida del aire, pueden resultar congelados a causa del aire frío que sale por dichas aberturas. l No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del frigorífico o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad. l No guardar ni almacenar materias explosivas en el interior de la unidad. Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hermético; además se deberán colocar siempre en posición vertical. – ¡Peligro de explosiones! l No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar! Las bandejas del frigorífico se pueden cambiar de sitio y posición estando abierta la puerta del aparato en un ángulo de 90°: Desplazar para ello las bandejas hacia adelante, inclinarlas hacia abajo, retirarlas de su emplazamiento y colocarlas en la nueva posición. (Fig.

Los soportes de alambre se pueden colocar en posición vertical. Todos los soportes y estantes de la cara interior de la puerta pueden extraerse de su posición para limpiarlos. Para extraerlos deberán levantarse primero. (Fig.

Desplazar el fondo del compartimento hacia adelante: La trampilla se abre. En este compartimento reinan unas temperaturas inferiores a las del frigorífico, pudiendo alcanzar hasta valores por debajo de los 0°C. Es el lugar ideal para guardar pescado, carne o embutido. ¡No guardar en este compartimento lechugas, verduras u otros alimentos sensibles a las bajas temperaturas!

• No disponible en todos los modelos

Conexión del aparato a la red eléctrica / Seleccionar la temperatura Desconectar el aparato Pulsar el interruptor principal (Fig.

/1). El aparato queda desconectado. Paro del aparato En caso de largos períodos de inactividad de la unidad: Pulsar el interruptor principal (Fig.

/1). Limpiar el aparato. Dejar las puertas abiertas. Conexión y desconexión, paro del aparato Advertencias de carácter general l La temperatura en el interior del frigorífico es influida por – el número de veces que se abre la puerta – la cantidad y la temperatura de los alimentos frescos introducidos en el compartimento de congelación y en el frigorífico – los valores de la temperatura ambiente – la temperatura ajustada en el compartimento de congelación o la activación de la función de congelación ultrarrápida «Superfrío». l Los lados frontales del cuerpo del aparato son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta.91

Congelar y guardar los alimentos (escaldarlas) antes de su congelación, para que su sabor, aroma o color no se deteriore, no pierdan tampoco su valor nutritivo y conserven al máximo su contenido de vitamina «C». (Las frutas y verduras se blanquean sumergiéndolas unos momentos en agua hirviendo. – Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado.) Envasado de los alimentos Envasar los alimentos en porciones (paquetes) adecuadas al tamaño de las necesidades normales de su hogar. Los paquetes de verduras y fruta no deberán pesar más de 1 kg, los de carne pueden llegar hasta 2,5 kg. Las porciones de menor tamaño se congelan con mayor rapidez, quedando así completamente preservada la calidad al descongelar el producto y prepararlo. Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor. Materiales indicados para el envasado de los alimentos Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado. Materiales no apropiados para el envasado de alimentos Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas. Introducir los alimentos en la envoltura prevista a dicho efecto, procurando eliminar todo el aire que pudiera haber en el envase. Cerrarlo herméticamente. Materiales apropiados para el cierre de los envases Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos. Antes de introducir los alimentos en el congelador, marcar claramente los envases, indicando su contenido y la fecha de congelación. Capacidad máxima de congelación Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Por esta razón no deberá superarse la máxima capacidad de congelación del aparato. La capacidad de congelación de la unidad permite congelar en un plazo de 24 horas hasta un máximo de 12 kg de una sola vez en los cajones de congelación inferiores. Procurar que los alimentos congelados que ya hubiera en su congelador no entren en contacto con los alimentos frescos que se desean congelar. En caso necesario se deberán cambiar de lugar o apilar los alimentos congelados. Dejar enfriar los alimentos o bebidas calientes hasta temperatura ambiente antes de introducirlos en el congelador.

Colocación de alimentos Ejemplo de la disposición de los accesorios en la unidad Fig.

Frigorífico (A) Colocar sobre las bandejas (12), de arriba hacia abajo, pan y bollería, platos cocinados, productos lácteos. En el botellero (14), botellas. En el cajón para la verdura (15), verduras y hortalizas, frutas y lechugas. En el estante (18), pequeñas botellas, latas. En el portahuevos (19), los huevos. En el estante (20), las botellas grandes. Comportamiento de congelación (B) En la bandeja de congelación (21), congelar y guardar alimentos de pequeño tamaño, preparar cubitos de hielo. En los cajones de congelación superiores (22), conservar alimentos congelados. En el cajón de congelación inferior (23), congelar y guardar alimentos. Congelar y guardar los alimentos Puntos a tener en cuenta al comprar alimentos ultra- congelados l Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño. l Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido. l La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de –18 °C. l Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento. Procure transportarlos directamente a casa envueltos en un papel de periódico o en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el congelador doméstico. Congelar alimentos frescos en casa Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones. Alimentos adecuados para la congelación Carnes y fiambres, aves y caza, pescado, legumbres, verduras y hortalizas, hierbas aromáticas, fruta, pan, bollería y repostería, pizza, platos cocinados, restos de comidas, yemas y claras de huevos. Alimentos que no deben congelarse Huevos enteros en su cáscara, nata fresca acidulada y mahonesa, lechugas, rábanos, rábanos picantes y cebollas. Blanqueado (escaldado) de verduras, frutas y legumbres En el caso de las verduras, frutas y legumbres es importante blanquearlas93

Limpieza de la unidad Antes de realizar cualquier trabajo de limpieza, extraer el enchufe del aparato de la toma de corriente de la red o des- conectar el fusible. No utilizar ningún tipo de limpiadora de vapor. El vapor caliente podría dañar las superficies del aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podría resultar seriamente afectada! – ¡Peligro de descargas eléctricas! Téngase presente que el agua empleada en la limpieza del aparato no debe penetrar en el cuadro de mandos ni entrar en contacto con la iluminación. A excepción de la junta de la puerta, podrá emplearse agua tibia con algo de detergente desinfectante, como por ejemplo un lavavajillas manual suave. En ningún caso deberán emplearse arenilla, agentes frotadores o limpiadores con ácidos o disolventes químicos. La junta de la puerta, por su parte, se limpiará sólo con agua clara, secándola bien a continuación. *Consejos importantes para la limpieza de las superficies de acero inoxidable El equipo de serie del aparato incluye una botella de prueba del agente de conservación «Chromol».

CON OBJETO DE PRESERVAR DE

MANERA DURADERA EL ATRACTIVO

INSTALACIÓN CON EL AGENTE

CONSERVANTE LÍQUIDO «CHROMOL».

REPITA LA OPERACIÓN CON

REGULARIDAD. Este producto se puede adquirir en el comercio especializado bajo la denominación «Chromol», o bien directamente en el Servicio de Asistencia Técnica Oficial de la marca. Referencia 310359: Botella pulverizadora de 500 l Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a un foco activo de calor tal como cocinas, calefacciones, etc. l Prestar atención a que las aberturas de ventilación y aireación no estén nunca obstruidas. l Dejar enfriar los alimentos o bebidas calientes hasta temperatura ambiente antes de introducirlos en el congelador. l Descongelar los productos congelados colocándolos, por ejemplo en el frigorífico. De este modo se aprovecha el frío acumulado en el alimento para refrigerar los alimentos frescos del frigorífico. l Al introducir o retirar alimentos del aparato, procurar no mantener abierta la puerta durante demasiado tiempo.

• No disponible en todos los modelos Consejos prácticos para ahorrar energía eléctrica

Congelación ultrarrápida («Superfrío») En caso de guardar productos ya congelados en el congelador, deberá activarse la opción «Superfrío» varias horas antes de colocar los alimentos frescos en el congelador. En general basta activar dicha opción con 4–6 horas de antelación. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la congelación ultrarrápida. Para activar la opción congelación ultrarrápida, basta con pulsar la tecla «Super» (Fig.

/3). El piloto de control para la conexión y des- conexión de la congelación ultrarrápida «Superfrío» se ilumina para indicar la disposición de funcionamiento. El grupo frigorífico trabaja ahora constantemente, alcanzándose así una temperatura baja en el interior del congelador. La opción «Super» se desactiva automáticamente pasadas 50 horas tras su conexión. Períodos de conservación de los alimentos Pescado, embutido, platos hasta 4 meses cocinados, pan y bollería Queso, aves y carne hasta 8 meses Fruta, verdura hasta 12 meses

Esta bandeja es particularmente apropiada para guardar las cubiteras, así como para congelar individualmente bayas, trozos de frutas, hierbas finas y verduras. Para congelar los alimentos individualmente, colocarlos en la bandeja congeladora, distribuyéndolos uniformemente sobre la misma y dejarlos congelar durante unas 10–12 horas. Congelar y guardar los alimentos Guardarlos a continuación en bolsas o recipientes adecuados. Para descongelarlos, extender los alimentos individualmente uno junto al otro. Descongelación de alimentos Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos Temperatura ambiente, En el frigorífico, En un horno eléctrico, Con/sin calentador de aire, Con horno microondas. Los alimentos que se hayan descongelado o hayan empezado a descongelarse, se podrán volver a congelar teniendo en cuenta lo siguiente: En caso de las carnes y los pescados, sólo podrán volverse a congelar si no han permanecido más de un día, en caso de otros productos, tres días, expuestos a una temperatura superior a los +3 °C. De lo contrario, verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freír, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos. Preparación de cubitos de hielo Figura

/4 partes de la cubitera de hielo con agua. Colocarla en el compartimento de congelación. Para retirar los cubitos de hielo de la cubitera, doblar ésta ligeramente. Limpieza de la unidad Con objeto de no dañar las superficies del aparato no deberán utilizarse en ningún momento esponjas abrasivas, objetos puntiagudos ni productos abrasivos. Tampoco deberán emplearse productos químicos agresivos tales como sprays para descongelación, sprays para limpieza de hornos, detergentes o agentes quitamanchas. ¡Atención! ¡Guardar fuera del alcance de los nioos! No utilizar nunca sobre superficies que puedan entrar en contacto con alimentos. No utilizar sobre superficies calientes. Contiene hidrocarburos alifáticos, aceites y compuestos aromáticos.95

Pequeñas averías de fácil solución Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o el fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias. De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía. La pantalla (Fig.

/9) no se ilumina: Verificar si llega corriente a la unidad. Verificar si el enchufe se asienta correctamente en la toma de corriente y si se ha conectado la unidad. Cuando al poner en marcha el aparato destella la indicación «E1» (Fig.

/9): En el interior del compartimento frigorífico reina una temperatura muy elevada. Pocos minutos después de poner el aparato en marcha se muestra en pantalla la temperatura ajustada en el compartimento frigorífico si se pulsó previamente la tecla «Frigorífico». De lo contrario - en caso de no pulsar dicha tecla -, se ilumina el piloto «Al» (temperatura demasiado elevada en el compartimento de congelación) o se muestra la temperatura ajustada en el compartimento de congelación. Cuando al poner en marcha el aparato destella la indicación «E2» (Fig.

/9): En el interior del compartimento de congelación reina una temperatura muy elevada. Pocos minutos después de poner el aparato en marcha se ilumina el piloto «Al» y a continuación la temperatura ajustada en el compartimento de congelación – si se pulsó previamente la tecla «Congelador». De lo contrario - en caso de no pulsar dicha tecla -, se muestra la temperatura ajustada en el compartimento frigorífico. Cuando la iluminación interior del frigorífico no funciona: – La lámpara está fundida: Extraer el enchufe del aparato de la toma de corriente. Retirar la tapa protectora (Fig.

/A). Sustituir la lámpara fundida por una nueva del mismo tipo, de 15 W como máximo y 230 V (base E 14). – El interruptor de la iluminación está agarrotado (Fig.

/B). Verificar si se puede mover. En caso negativo, avisar al Servicio de Asistencia Técnica. Cuando la pantalla de visualización (Fig.

/9) destella, pero la señal acústica no suena En algún momento anterior se produjo una elevación de la temperatura en el interior del compartimento de congelación a causa de un corte o avería en el suministro de la corriente eléctrica. Tras pulsar la tecla Alarma se muestra en la pantalla de visualización 9 durante cinco segundos la temperatura mas elevada (calor) que se ha registrado en el compartimento de congelación, borrándose a continuación dicho valor. La pantalla de visualización 9 muestra – sin destellar – el valor programado para el compartimento de congelación. Si la temperatura indicada es superior a los +3 °C, hay que controlar el estado de los alimentos congelados. Verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freír, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.

Advertencias sobre los ruidos de funcionamiento del aparato Ruidos de funcionamiento del aparato Con objeto de mantener constante la temperatura en el interior de su frigorífico, el compresor se conecta de tiempo en tiempo. Esto origina unos ruidos que son perfecta- mente naturales y se deben a razones técnicas. Tan pronto como el aparato ha alcanzado la temperatura de servicio, la intensidad de estos ruidos disminuye sensiblemente. Unos ruidos como de murmullos sordos son inevitables durante el funcionamiento del compresor. Pueden aumentar breve- mente de intensidad al conectarse el motor (compresor) del aparato. Los ruidos en forma de gorgoteo se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor. Unos breves ruidos en forma de clic sólo se escuchan cuando el termostato conecta y desconecta el compresor. Los ruidos en forma de leve susurro en los aparatos para diversas zonas climáticas o equipados con el Sistema No-Frost se deben al funcionamiento de los ventiladores y a las corrientes de aire en el interior del aparato. Unos ruidos en forma de chasquido pueden surgir ... – durante el ciclo de desescarchado del aparato – al enfriarse o calentarse el aparato (dilatación del material) En caso de alcanzarse un nivel sonoro excesivamente elevado durante el funcionamiento del frigorífico, ello tal vez tenga una fácil solución. El aparato se encuentra en posición desnivelada Verificar la posición del aparato con ayuda de un nivel de burbuja y nivelarlo con los soportes roscados que incorpora o calzándolo. En caso de estar el aparato en contacto con muebles u otros aparatos Separarlo de los muebles o aparatos con los que estuviera en contacto. Los cajones, estantes y soportes oscilan o están agarrotados Revisar los elementos afectados. En caso necesario, volverlos a colocar en su posición correcta. Las botellas o los recipientes en el aparato entran en contacto mutuo Separar algo las botellas y los recipientes.97

Servicio de Asistencia Técnica Placa de características Figura

En caso de solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar el número de producto (E-Nr.) y el de fabricación (FD-Nr.) de su unidad. Ambos números se encuentran en la placa de características del aparato, emplazada en el lateral izquierdo interior del frigorífico, junto al cajón de la verdura. El número de teléfono del Servicio de Asistencia Técnica figura en la correspondiente guía telefónica o en el Directorio del Servicio de Asistencia Técnica.

Pequeñas averías de fácil solución Si tras un funcionamiento prolongado del aparato, la indicación (Fig. 2/9) destella y se activa la alarma acústica: ¡Avería! ¡La temperatura en el interior del compartimento de congelación es demasiado elevada! En la pantalla de visualización se muestra la temperatura programada para el compartimento de congelación. Para desactivar la alarma acústica, pulsar la tecla «Alarma» . Posibles causas de la avería: - la rendija de ventilación en la parte superior del aparato o en el zócalo del mismo está obstruida, - la puerta del compartimento de congelación no está cerrada correctamente, - se han introducido y congelado alimentos frescos en el compartimento de congelación sin activar la congelación ultrarrápida, - se ha introducido una cantidad excesiva de alimentos frescos en el compartimento de congelación, - se registra una elevada temperatura del entorno. Tras subsanar la causa de la avería, pulsar la tecla «Alarma» ; la pantalla de visualización deja de destellar tan pronto como el compartimento de congelación ha vuelto a alcanzar su temperatura de funcionamiento. Cuando la puerta del congelador ha permanecido abierta durante largo tiempo y el congelador no alcanza la temperatura ajustada. En el evaporador se ha formado una capa de hielo tan gruesa que el sistema automático de descongelación no puede eliminarla. En este caso deberán extraerse los alimentos y productos congelados que hubiera en el congelador, envolviéndolos en varias capas de papel de periódico o en una manta y colocarlas en un lugar lo más frío posible. Desconectar el congelador y dejar la puerta abierta. Al cabo de aproximadamente 12 horas se ha descongelado el hielo. Conectar el aparato e introducir los alimentos nuevamente en el congelador. Si la avería persistiera y no se pudiera subsanar en función de los consejos y advertencias anteriores, deberá avisarse al Servicio de Asistencia Técnica. No abra las puertas del congelador inútilmente, a fin de evitar al máximo las pérdidas de frío. No intentar más reparaciones por propia cuenta. Cualquier trabajo de reparación que afecte la instalación eléctrica deberá ser ejecutado por un técnico especialista del Servicio de Asistencia Técnica.99
