MANUAL DE USUARIO CM310050 CONSTRUCTA

Condiciones de garantía ............................................... Instalación de la placa de cocción ..............................

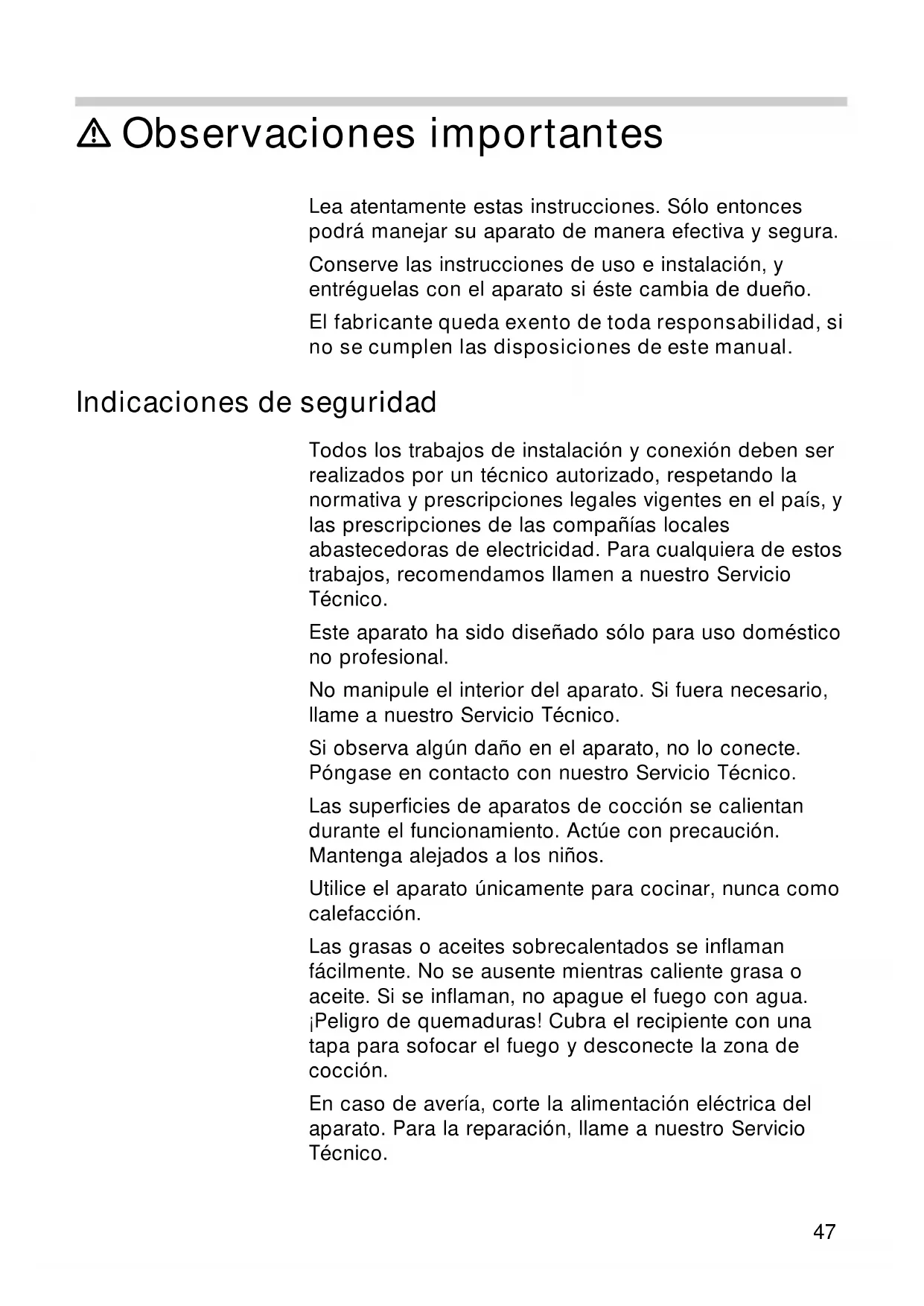

Indicaciones de seguridad ............................................ Desmontaje de la placa de cocción ........................... 54m Observaciones importantes Lea atentamente estas instrucciones. Sólo entonces podrá manejar su aparato de manera efectiva y segura. Conserve las instrucciones de uso e instalación, y entréguelas con el aparato si éste cambia de dueño. El fabricante queda exento de toda responsabilidad, si no se cumplen las disposiciones de este manual. Indicaciones de seguridad Todos los trabajos de instalación y conexión deben ser realizados por un técnico autorizado, respetando la normativa y prescripciones legales vigentes en el país, y las prescripciones de las compañías locales abastecedoras de electricidad. Para cualquiera de estos trabajos, recomendamos llamen a nuestro Servicio Técnico. Este aparato ha sido diseñado sólo para uso doméstico no profesional. No manipule el interior del aparato. Si fuera necesario, llame a nuestro Servicio Técnico. Si observa algún daño en el aparato, no lo conecte. Póngase en contacto con nuestro Servicio Técnico. Las superficies de aparatos de cocción se calientan durante el funcionamiento. Actúe con precaución. Mantenga alejados a los niños. Utilice el aparato únicamente para cocinar, nunca como calefacción. Las grasas o aceites sobrecalentados se inflaman fácilmente. No se ausente mientras caliente grasa o aceite. Si se inflaman, no apague el fuego con agua. ¡Peligro de quemaduras! Cubra el recipiente con una tapa para sofocar el fuego y desconecte la zona de cocción. En caso de avería, corte la alimentación eléctrica del aparato. Para la reparación, llame a nuestro Servicio Técnico. 47No utilice máquinas de limpieza a vapor para limpiar el aparato. ¡Peligro de electrocución! Los gráficos representados en este manual de instrucciones son orientativos. Placas eléctricas Antes del primer uso Para eliminar el olor a nuevo, conecte las zonas de cocción, de una en una y sin recipiente, a la máxima potencia durante cinco minutos. No conecte más de una zona de cocción a la vez. Durante este tiempo es normal que se desprendan humo y olores, con el tiempo irán desapareciendo. No utilice las zonas de cocción sin recipientes, excepto en este primer calentamiento. Funcionamiento Cómo encender deseada. Posición 1: mínima potencia. Posición 6 ó 9 (según modelo): máxima potencia. Se recomienda utilizar la máxima potencia al inicio de la cocción, y pasar a niveles de potencia intermedios transcurridos unos minutos. Calor residual Las placas eléctricas se pueden apagar un poco antes de acabar la cocción. El calor residual le permitirá !¡ Atención Consejo continuar la cocción durante unos minutos y, de este modo, ahorrar energía.

Gire el mando hacia la hasta la posición derecha Cómo apagar apagado. izquierda Gire el mando hacia la hasta la posición deSugerencias Las siguientes sugerencias son orientativas. La potencia deberá aumentarse en caso de: cantidades importantes de líquido, preparación de platos grandes, recipientes sin tapa. Advertencias de uso Los siguientes consejos le ayudarán a ahorrar energía y a evitar daños en los recipientes: Utilice recipientes de tamaño apropiado a la zona de cocción. El diámetro de la base del recipiente debe ser igual al de la zona de cocción, nunca inferior. Utilice recipientes de base plana y gruesa. No utilice recipientes deformados, que se muestren inestables sobre la zona de cocción. Coloque el recipiente bien centrado sobre la zona de cocción. En caso contrario podría volcar. Cocine siempre con las tapas de los recipientes. No golpee la placa de cocción, ni coloque sobre ella pesos excesivos. Potencia (placa de 6 posiciones) Potencia (placa de 9 posiciones) Fundir: chocolate, mantequilla, gelatina 1 - 2 1 - 2 Cocer: arroz, bechamel, ragout 1 - 2 2 - 3 Cocer: patatas, pasta, verduras 2 - 3 4 - 5 Rehogar: estofados, asados en rollo 2 - 3 4 - 5 Cocer al vapor: pescado 3 5 Calentar, mantener calientes: platos preparados 3 - 4 2 - 3 - 4 - 5 Asar: escalopes, bistecs, tortillas 4 - 5 6 - 7 - 8 Cocer y dorar 6 9 Maneje los recipientes con cuidado sobre la placa de cocción. No cubra la placa de cocción con papel de aluminio o similares cuando cocine. Podría dañar la placa de cocción.

Evite el desbordamiento de líquidos sobre la placa de cocción y sobre las zonas de cocción. Utilice recipientes altos si cocina con mucho líquido. Mantenga seca la placa de cocción. El agua salada y los recipientes mojados la pueden dañar. No cocine con recipientes mojados. Limpieza y mantenimiento Retire inmediatamente con un paño la comida que se haya derramado. Limpie las zonas de cocción con agua y jabón, una vez hayan enfriado. Seque la placa de cocción. Las zonas de cocción pueden oxidarse con el tiempo a causa de la humedad. Caliente brevemente las zonas de cocción que estén húmedas. Para proteger el revestimiento de las zonas de cocción, rocíelas con aceite o algún producto de conservación disponible en el mercado. Con el uso, los contornos de las zonas de cocción se ponen amarillentos. Esto es normal. Limpie los contornos con limpiadores para acero inoxidable. Superficies esmaltadas Limpie la placa de cocción con un paño húmedo. No utilice productos de limpieza abrasivos o esponjas ásperas. La placa de cocción podría perder su brillo. Superficies de acero inoxidable Con el uso, pueden aparecer manchas azuladas y amarillentas en la placa de cocción, y en los contornos de las zonas de cocción. Utilice limpiadores para acero inoxidable. No utilice productos de limpieza abrasivos. Cómo evitar daños Mantenga seca la placa de cocción. El agua salada y los recipientes mojados la pueden dañar.

Evite el uso de este tipo de productos en las zonas con indicaciones serigrafiadas. Las indicaciones podrían borrarse.Evite el contacto de sal con la superficie de la placa de cocción.No utilice objetos punzantes, cuchillos, etc. para eliminar restos de alimentos adheridos a la placa de cocción.No utilice máquinas de limpieza a vapor para limpiar el aparato, podría dañarlo. Servicio Técnico Si se solicita nuestro Servicio Técnico, se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato. Esta información figura en la placa de características del aparato, y en la etiqueta adhesiva que se encuentra en el manual de uso. Condiciones de garantía Las condiciones de garantía aplicables son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Puede solicitarse información detallada en los puntos de venta.Es necesario presentar el justificante de compra para hacer uso de la garantía.Reservado el derecho de modificaciones. Embalaje y aparatos usados Si el símbolo aparece en la placa de características de su aparato, siga las siguientes instrucciones: Eliminación de residuos respetuosa con el medio ambiente Desembalar el aparato y desechar el embalaje de forma respetuosa con el medio ambiente.Este aparato está identificado conforme a la Directiva de Residuos de Aparatos Eléctricos y Electrónicos RAEE 2002/96/CE.

Instalación de la placa de cocción Lea atentamente estas instrucciones antes de proceder a la instalación del aparato. El fabricante queda exento de toda responsabilidad, si no se cumplen las disposiciones de este manual. Indicaciones de seguridad Todos los trabajos de instalación y conexión deben ser realizados por un técnico autorizado, respetando la normativa y prescripciones legales vigentes en el país, y las prescripciones de las compañías locales abastecedoras de electricidad. Para cualquiera de estos trabajos, recomendamos llamen a nuestro Servicio Técnico. Este aparato ha sido diseñado sólo para uso doméstico no profesional. Esta directiva define el marco para el reciclaje y reutilización de aparatos usados en todo el territorio europeo. Antes de cualquier actuación, corte la alimentación eléctrica del aparato. Los cables de conexión de aparatos eléctricos no deben estar en contacto con partes calientes de la placa de cocción. El aislamiento de los cables podría dañarse. Los aparatos con algún componente eléctrico deben conectarse obligatoriamente a tierra. No manipule el interior del aparato. Si fuera necesario, llame a nuestro Servicio Técnico. Compruebe que la placa de cocción es compatible con el horno o módulo de mandos. 52Antes de la instalación Los muebles próximos al aparato deben ser de materiales no inflamables. Los revestimientos estratificados y la cola que los fija, deben ser resistentes al calor. Este aparato no se puede instalar sobre neveras, lavadoras, lavavajillas o similares. Preparación del mueble Si su placa de cocción se instala cerca de una pared o del lateral de un armario, la distancia mínima entre el hueco de encastre y la pared debe ser de 80 mm. Recortar la superficie de trabajo como muestra el dibujo (grosor mínimo 38 mm). Cubrir las superficies de corte con un barniz resistente al calor y a la humedad. En superficies de trabajo alicatadas, sellar las juntas de los azulejos con caucho de silicona. Para cualquier trabajo de pegado en la zona de la placa de cocción, utilizar adhesivos resistentes al calor (>150º). Si la base de la placa de cocción con módulo de mandos es accesible, debe colocarse un separador a una distancia mínima de 100 mm de la base de la placa de cocción, para evitar posibles contactos. Instalación de la placa de cocción

1. Colocar las grapas en los puntos previstos. No fresar

2. Atornillar las grapas utilizando el agujero superior. En

superficies de trabajo alicatadas, utilizar el agujero inferior.

3. Pegar la junta adhesiva suministrada siguiendo el

contorno de la placa. Los extremos de la junta no se deben superponer.

4. Antes de encastrar la placa de cocción en el hueco

de encastre, comprobar que los colores de la clavija y el conector coinciden. 53Conexión eléctrica Compruebe en la placa de características que la potencia y el voltaje del aparato son compatibles con la instalación eléctrica. Este aparato es del tipo Y: el cable de entrada no debe ser cambiado por el usuario, sino por el Servicio Técnico. Se deben respetar el tipo de cable y la sección mínima.

1. Realizar la conexión eléctrica entre la placa de

cocción y el módulo de mandos o el horno. Ninguno de los aparatos debe estar conectado a corriente.

2. Atornillar la toma de tierra (cable verde y amarillo) de

la placa de cocción a la del horno o módulo de mandos.

3. Conectar las clavijas de las distintas zonas de

cocción a sus correspondientes enchufes. El color marcado sobre el cable debe coincidir con el del punto situado junto al enchufe.

4. Encastrar el horno o módulo de mandos con cuidado,

para no dañar ningún cable.

Encastrar la placa de cocción y encajarla presionando desde arriba. Sacar los cables hacia la parte delantera. Si la placa de cocción no funciona una vez instalada, comprobar los fusibles de la conexión principal. Si continúa sin funcionar, llamar a un técnico autorizado. Desmontaje de la placa de cocción

Cortar la corriente del horno. Sólo entonces podrá desconectar la toma de tierra.

3. Desmontar el horno en orden inverso al montaje.
