CM310050 - Herd CONSTRUCTA - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Elektroherd
Marke	Constructa
Modell	CM310050
Kochart	Elektroplatten
Anzahl der Kochstellen	4 (Schätzung)
Leistungsstufen	6 oder 9 Stufen je nach Version
Netzspannung	230 V (Standard)
Frequenz	50 Hz
Tischmaterial	Emaille und Edelstahl
Pflege	Wasser und Seife, Trocknen, Einölen der Kochstellen
Dampfreinigung	Verboten
Sicherheit	Keine Dampfreiniger verwenden; bei Störung Netzstecker ziehen
Installation	Einbau, Mindestabstand 80 mm zur Wand
Anschluss	Durch autorisierten Techniker, Erdung erforderlich
Garantie	Bei Vorlage des Kaufbelegs
Kundendienst	Bei Reparatur kontaktieren
Anleitung	101 Seiten, mehrsprachig (FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, SV)

Häufig gestellte Fragen - CM310050 CONSTRUCTA

Wie schalte ich die Kochplatten ein?

Drehen Sie den Knopf nach rechts auf die gewünschte Stufe (1 = Mindestleistung, 6 oder 9 = maximale Leistung je nach Modell).

Wie schalte ich die Kochplatten aus?

Drehen Sie den Knopf nach links auf die gewünschte Stellung. Es ist möglich, etwas vor Ende auszuschalten, um die Restwärme zu nutzen.

Was tun bei Überlaufen von Flüssigkeit?

Entfernen Sie die verschüttete Flüssigkeit sofort mit einem Tuch, sobald die Platte abgekühlt ist. Vermeiden Sie Überlaufen durch geeignete Gefäße.

Wie reinige ich die Elektroplatten?

Reinigen Sie die Kochstellen nach dem Abkühlen mit Wasser und Seife. Trocknen Sie sie gründlich und tragen Sie etwas Öl oder ein Pflegemittel auf, um die Beschichtung zu schützen.

Kann ich einen Dampfreiniger verwenden?

Nein, die Verwendung eines Dampfreinigers ist strengstens verboten, da dies ein Stromschlagsrisiko darstellt und das Gerät beschädigen kann.

Wie groß ist der Mindestabstand bei der Installation zur Wand?

Der Mindestabstand zwischen dem Einbauausschnitt und der Wand muss 80 mm betragen.

Was tun, wenn das Gerät nach der Installation nicht funktioniert?

Überprüfen Sie die Sicherungen am Anschlussort. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker oder den Kundendienst.

Welche Arten von Gefäßen sollten verwendet werden?

Verwenden Sie Gefäße mit flachem und dickem Boden, deren Durchmesser dem der Kochstelle entspricht. Vermeiden Sie deformierte oder instabile Gefäße.

Wie vermeide ich Schäden am Kochfeld?

Halten Sie das Kochfeld trocken, vermeiden Sie Kontakt mit Salz, verwenden Sie keine scharfen Gegenstände oder scheuernde Reinigungsmittel. Lassen Sie keine schweren Gegenstände fallen.

Wo finde ich die Seriennummer (E-Nr. und FD)?

Die Produktnummer (E-Nr.) und die Fertigungsnummer (FD) befinden sich auf dem Typenschild des Geräts und auf dem Aufkleber in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG CM310050 CONSTRUCTA

Elektro-Einbau-Kochmulde

Vor dem ersten Gebrauch ....

Betrieb ....

Hinweise bei der Benutzung 4

Reinigung und Pflege 5

Emaillierte Oberflächen 5

Edelstahl-Oberflächen 6

Schäden vermeiden 6

Technischer Kundendienst 6

Garantiebedingungen 6

Verpackung und Altgerät 7

Umweltgerecht entsorgen 7

Einbau des Kochfeldes 7

Sicherheitshinweise 7

Vor dem Einbau 8

Vorbereitung des Küchenmöbels 8

Einbau des Kochfeldes 8

Anschluss des Kochfeldes 9

Ausbau des Kochfeldes 9

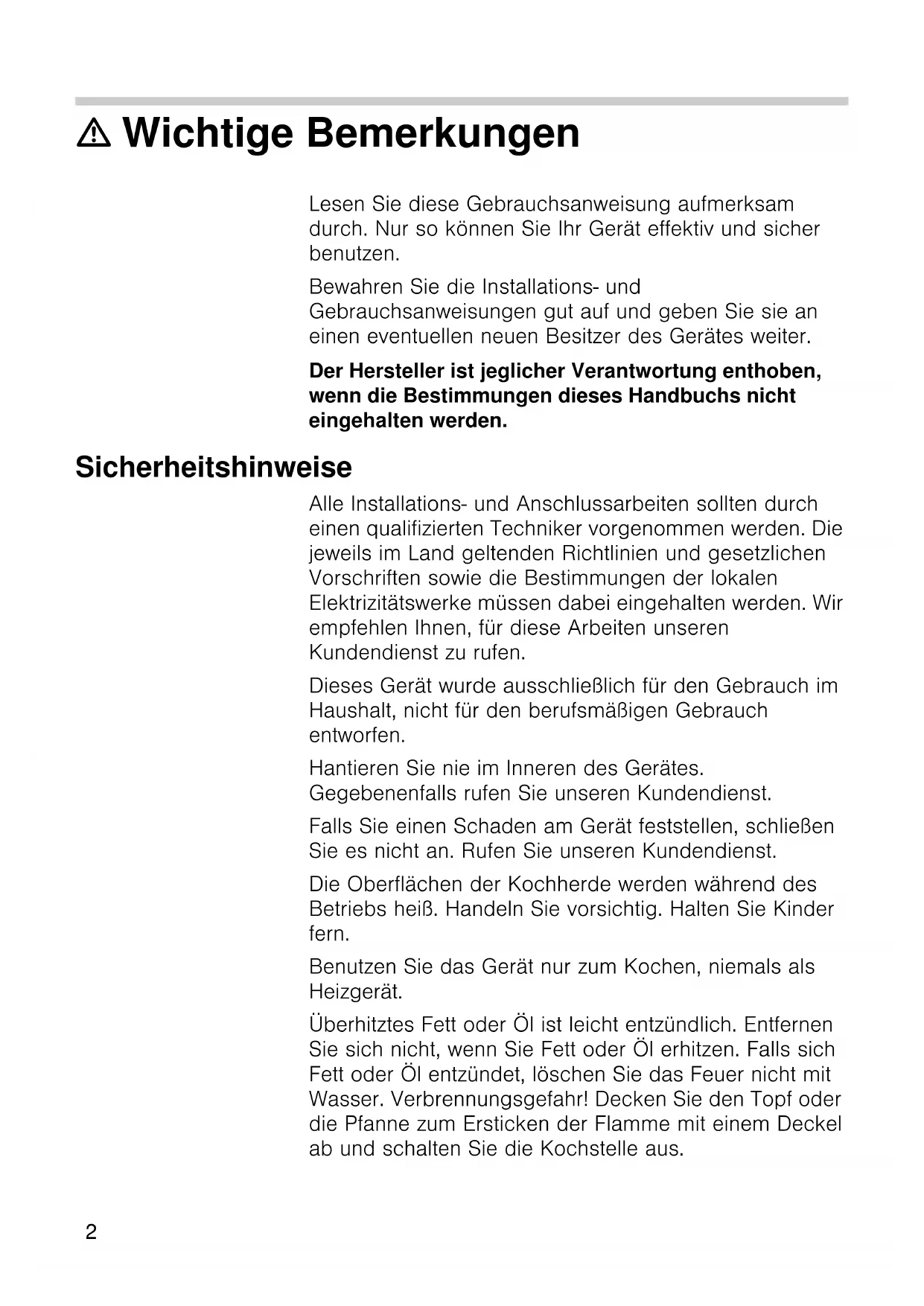

⚠️ Wichtige Bemerkungen

Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so können Sie Ihr Gerät effektiv und sicher benutzen.

Bewahren Sie die Installations- und

Gebrauchsanweisungen gut auf und geben Sie sie an einen eventuellen neuen Besitzer des Gerätes weiter.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden.

Sicherheitshinweise

Alle Installations- und Anschlussarbeiten sollten durch einen qualifizierten Techniker vorgenommen werden. Die jeweils im Land geltenden Richtlinien und gesetzlichen Vorschriften sowie die Bestimmungen der lokalen Elektrizitätswerke müssen dabei eingehalten werden. Wir empfehlen Ihnen, für diese Arbeiten unseren Kundendienst zu rufen.

Dieses Gerät wurde ausschließlich für den Gebrauch im Haushalt, nicht für den berufsmäßigen Gebrauch entworfen.

Hantieren Sie nie im Inneren des Gerätes.

Gegebenenfalls rufen Sie unseren Kundendienst.

Falls Sie einen Schaden am Gerät feststellen, schließen Sie es nicht an. Rufen Sie unseren Kundendienst.

Die Oberflächen der Kochherde werden während des Betriebs heiß. Handeln Sie vorsichtig. Halten Sie Kinder fern.

Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät.

Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen Sie sich nicht, wenn Sie Fett oder Öl erhitzen. Falls sich Fett oder Öl entzündet, löschen Sie das Feuer nicht mit Wasser. Verbrennungsgefahr! Decken Sie den Topf oder die Pfanne zum Ersticken der Flamme mit einem Deckel ab und schalten Sie die Kochstelle aus.

Im Fall eines Defektes schalten Sie die Stromzufuhr zum Gerät aus. Für Reparationsarbeiten rufen Sie unseren Kundendienst.

Benutzen Sie keine Dampfreiniger zur Säuberung des Gerätes. Lebensgefahr durch Stromschlag!

Die in diesem Bedienungshandbuch dargestellten Grafiken sind orientativ.

Elektrische Kochplatten

Vor dem ersten Gebrauch

Um den Neugeruch zu beseitigen, schalten Sie alle Kochstellen nacheinander mit maximaler Temperatur und ohne Kochgefäß für jeweils fünf Minuten an. Schalten Sie immer nur eine Kochstelle an. Während des erstens Betriebs können Rauch und Gerüche freiwerden, die mit der Zeit verschwinden.

Vorsicht! Benutzen Sie die Kochstellen nicht ohne Kochgefäße, außer für das erste Erwärmen.

Betrieb

Einschalten

Drehen Sie den Schalter nach rechts, bis die gewünschte Position erreicht ist.

Position 1: minimale Leistung.

Position 6 oder 9 (je nach Modell): maximale Leistung.

Tipp: Wir empfehlen Ihnen, am Beginn des

Kochvorgangs die maximale Leistung zu benutzen und nach einigen Minuten niedrigere Leistungsstufen zu wählen.

Ausschalten

Drehen Sie den Schalter nach links, bis die Position Ausschalten erreicht ist.

Restwärme

Die elektrische Kochstellen können einige Minuten vor dem Ende des Kochvorgangs ausgeschaltet werden. Die Restwärme erlaubt es, einige Minuten weiterzukochen und so Energie zu sparen.

Empfehlungen

Die folgenden Empfehlungen sind für Ihre Orientierung. Erhöhen Sie die Leistung, wenn:

• Sie viel Flüssigkeit oder generell große Mengen eines Gerichtes zubereiten,
  ■ oder Kochgefäße ohne Deckel benutzen.

	Leistung (6 Positionen)	Leistung (9 Positionen)
Zerlassen: Schokolade, Butter, Gelatine 1 - 2 1 - 2
Kochen: Reis, Béchamelsoße, Ragout 1 - 2 2 - 3
Kochen: Kartoffeln, Nudeln, Gemüse 2 - 3 4 - 5
Schmoren: Schmorbraten, Rollbraten 2 - 3 4 - 5
Dampfgaren: Fisch 3 5
Erwärmen, warm halten: Fertiggerichte 3 - 4 2 - 3 - 4 - 5
Braten: Schnitzel, Steaks, Omelette 4 - 5 6 - 7 - 8
Kochen und Anbraten 6 9

Hinweise bei der Benutzung

Die folgenden Hinweise helfen Ihnen, Energie zu sparen und Schäden an Kochgefäßen zu vermeiden:

Benutzen Sie für die Kochstelle passende Kochgefäße. Der Durchmesser des Topf- oder Pfannenbodens sollte dem Durchmesser der Kochstelle entsprechen und niemals kleiner sein.
Benutzen Sie Kochgefäße mit flachem und dickem Boden.
Benutzen Sie keine verformten Kochgefäße, die auf der Kochstelle nicht stabil stehen.
■ Stellen Sie das Kochgefäß ins Zentrum der Kochstelle. Andernfalls kann das Gefäß umkippen.
- Kochen Sie stets, indem Sie die Kochgefäße mit ihrem Deckel benutzen.
■ Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichte darauf.

■ Gehen Sie mit den Gefäßen, die auf dem Kochfeld stehen, sorgfältig um.
- Bedecken Sie das Kochfeld nicht mit Alufolie oder ähnlichen Materialien, wenn Sie kochen. Das Kochfeld kann dadurch beschädigt werden.
■ Vermeiden Sie, dass Flüssigkeiten auf das Kochfeld und auf die Kochstellen gelangen. Benutzen Sie hohe Gefäße, wenn Sie mit viel Flüssigkeit kochen.
- Halten Sie das Kochfeld trocken. Salzwasser und feuchtes Kochgeschirr können das Kochfeld beschädigen. Kochen Sie nicht mit feuchten Töpfen oder Pfannen.

Reinigung und Pflege

Wischen Sie verschüttetes Essen sofort mit einem Tuch weg.

Nach Abkühlen des Gerätes dieses mit Schwamm, Wasser und Seife reinigen.

Trocknen Sie das Kochfeld. Die Kochstellen können durch Feuchtigkeit mit der Zeit rosten. Heizen Sie feuchte Kochstellen kurz auf.

Um die Verkleidung der Kochstellen zu schützen, behandeln Sie diese mit Öl oder einem anderen handelsüblichen Produkt.

Mit der Zeit verfärben sich die Ränder der Kochstellen gelblich. Das ist normal. Reinigen Sie die Ränder mit Edelstahlreinigern. Das Reinigungsmittel für Edelstahl darf nicht im Bereich der Bedienteile verwendet werden. Die Kennzeichnung (Aufdruck) könnte verwischen.

Emaillierte Oberflächen

Reinigen Sie das Kochfeld mit einem feuchtem Tuch.

Benutzen Sie keine Scheuermittel oder rauen Schwämme. Das Kochfeld kann seinen Glanz verlieren.

Edelstahl-Oberflächen

Mit der Zeit können bläuliche und gelbliche Flecken auf dem Kochfeld und an den Rändern der Kochstellen auftreten. Benutzen Sie Edelstahlreiniger.

Benutzen Sie keine Scheuermittel.

Schäden vermeiden

Halten Sie das Kochfeld trocken. Salzwasser und feuchtes Kochgeschirr können das Kochfeld beschädigen.

Vermeiden Sie Salz auf der Kochplatte so weit wie möglich.

Verwenden Sie keine scharfe Gegenstände, Messer, usw., um verkrustete Speisereste vom Kochfeld zu entfernen.

Benutzen Sie keine Dampfreiniger zur Säuberung des Gerätes, es kann Schaden nehmen.

Technischer Kundendienst

Wenn Sie unseren Technischen Kundendienst anrufen, halten Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) bereit. Diese Informationen finden Sie auf dem Typenschild des Gerätes sowie auf dem Aufkleber, den Sie im Bedienungshandbuch finden.

Garantiebedingungen

Die Garantiebedingungen werden von unserer Vertretung im Land des Gerätekaufs festgelegt. Detaillierte Informationen erhalten Sie in den Verkaufsstellen.

Um die Garantie in Anspruch nehmen zu können, müssen Sie den Kaufbeleg für das Gerät vorweisen.

Wir behalten uns das Recht auf Änderungen vor.

Verpackung und Altgerät

Wenn das Typenschild Ihres Gerätes das Symbol aufweist, befolgen Sie diese Anweisungen:

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibr den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Einbau des Kochfeldes

Lesen Sie diese Anweisungen aufmerksam durch, bevor Sie das Gerät installieren.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden.

Sicherheitshinweise

Alle Installations- und Anschlussarbeiten sollten durch einen qualifizierten Techniker vorgenommen werden. Die jeweils im Land geltenden Richtlinien und gesetzlichen Vorschriften sowie die Bestimmungen der lokalen Elektrizitätswerke müssen dabei eingehalten werden. Wir empfehlen Ihnen, für diese Arbeiten unseren Kundendienst zu rufen.

Dieses Gerät wurde ausschließlich für den Gebrauch im Haushalt, nicht für den berufsmäßigen Gebrauch entworfen.

Vor der Durchführung jeglicher Arbeiten stellen Sie die Stromzufuhr zum Gerät ab.

Die Verbindungskabel elektrischer Geräte dürfen nicht mit den heißen Zonen des Kochfeldes in Berührung kommen. Die Isolierung der Kabel kann beschädigt werden.

Geräte mit elektrischen Komponenten müssen immer geerdet werden.

Hantieren Sie nie im Inneren des Gerätes.

Gegebenenfalls rufen Sie unseren Kundendienst.

Überprüfen Sie, ob das Kochfeld mit dem Backofen oder dem Bedienfeld kompatibel ist.

Vor dem Einbau

Angrenzende Möbel müssen aus nicht brennbaren Materialen bestehen. Schichtwerkstoffe der Möbel und deren zusammenhaltender Leim müssen hitzebeständig sein.

Dieses Gerät darf nicht auf Kühlschränken, Waschmaschinen, Spülmaschinen oder ähnlichen Geräten aufgestellt werden.

Vorbereitung des Küchenmöbels

Wenn Ihr Kochfeld in der Nähe einer Wand oder der Seitenwand eines Schranks eingebaut werden soll, beträgt der Mindestabstand zwischen Einbauöffnung und Wand 80 mm.

Schneiden Sie die Arbeitsfläche wie in der Zeichnung abgebildet zu (minimale Dicke 38 mm).

Lackieren Sie die Schneideflächen mit einem hitzebeständigen und feuchtigkeitsresistenten Lack. Bei gekachelten Arbeitsflächen versiegeln Sie die Kachelfugen mit Silicon. Für alle Klebearbeiten in der Zone des Kochfeldes benutzen Sie hitzebeständigen Klebstoff (>150°).

Wenn der Boden des Kochfeldes mit Bedienfeld zugänglich ist, sollte eine Blende auf einem Mindestabstand von 100 mm vom Boden des Kochfeldes eingebaut werden, um mögliche Kontakte zu vermeiden.

Einbau des Kochfeldes

1. Legen Sie die Klammern auf die dafür vorgesehenen Stellen. Fräsen Sie an diesen Stellen keine Nuten.

2. Ziehen Sie die Klammern fest, indem Sie das obere Loch benutzen. Bei gekachelten Arbeitsflächen benutzen Sie das untere Loch.

3. Kleben Sie die mitgelieferte Klebedichtung ein, indem Sie dem Rand des Kochfeldes folgen. Die Ränder der Dichtung dürfen nicht überstehen.

4. Bevor Sie das Kochfeld nun in die Einbauöffnung einfügen, überprüfen Sie, ob die Farben des Steckers mit denen der Verbindung übereinstimmen.
5. Fügen Sie das Kochfeld ein und drücken Sie es von oben an. Ziehen Sie die Kabel nach vorn heraus.

Anschluss des Kochfeldes

Überprüfen Sie, ob die auf dem Typenschild angegebene Leistung und Spannung des Gerätes mit Ihren Elektroinstallationen kompatibel sind.

Das Gerät gehört zum Typ "Y": Das Zuleitungskabel darf nicht vom Benutzer sondern nur vom Kundendienst ausgetauscht werden. Sowohl Kabeltyp als auch minimaler Querschnitt müssen berücksichtigt werden.

1. Schließen Sie das Kochfeld an das Bedienfeld oder den Backofen an. Keines der Geräte darf an den Stromkreis angeschlossen sein.
2. Schrauben Sie die Erdableitung (grüngelbes Kabel) des Kochfeldes an den Backofen oder das Bedienfeld an.
3. Verbinden Sie die Stecker der verschiedenen Kochstellen mit den jeweiligen Verbindungsstücken. Die markierte Farbe auf dem Kabel muss mit dem Punkt am Verbindungsstück übereinstimmen.
4. Fügen Sie den Backofen oder das Bedienfeld vorsichtig ein, um keines der Kabel zu beschädigen.

Hinweis: Wenn das Kochfeld nach dem Einbau nicht funktioniert, überprüfen Sie die Sicherungen der Hauptstromzufuhr. Falls es weiterhin nicht funktioniert rufen Sie einen qualifizierten Techniker.

Ausbau des Kochfeldes

1. Schalten Sie die Stromzufuhr des Ofens ab. Nur dann können Sie die Erdableitung lösen.
2. Lösen Sie die Erdableitung (grüngelbes Kabel).
3. Bauen Sie den Ofen aus (obigen Anleitung zum Einbau in umgekehrter Reihenfolge folgen).

Important notes 11

Safety precautions 11

Elektrische platten 21

Technische dienst 24

Telefoneer, indien nodig, onze Technische dienst.
