MANUAL DE USUARIO KE7415001M AEG

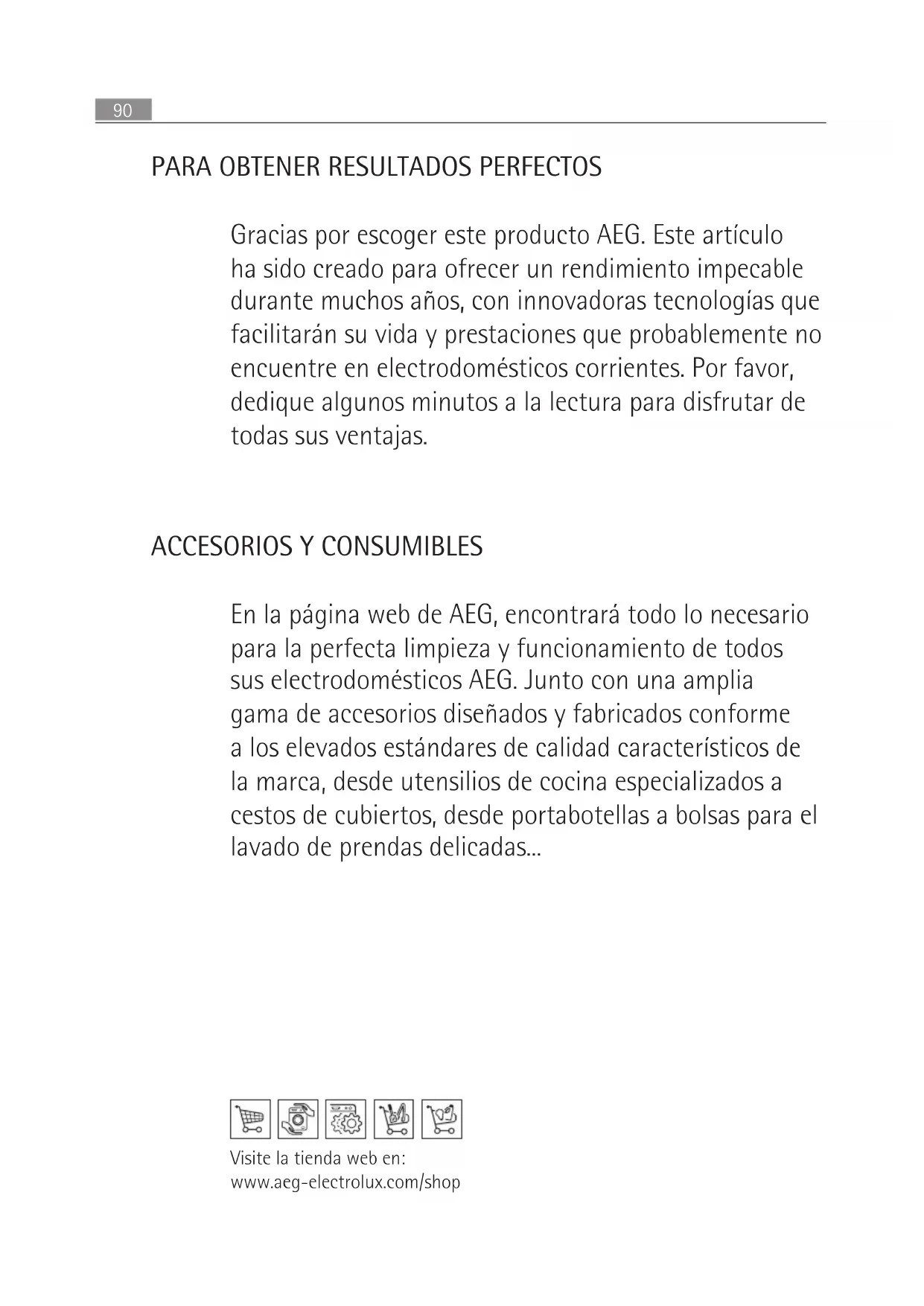

PARA OBTENER RESULTADOS PERFECTOS Gracias por escoger este producto AEG. Este artículo

ha sido creado para ofrecer un rendimiento impecable

durante muchos años, con innovadoras tecnologías que

facilitarán su vida y prestaciones que probablemente no

encuentre en electrodomésticos corrientes. Por favor,

dedique algunos minutos a la lectura para disfrutar de

ACCESORIOS Y CONSUMIBLES En la página web de AEG, encontrará todo lo necesario

para la perfecta limpieza y funcionamiento de todos

sus electrodomésticos AEG. Junto con una amplia

gama de accesorios diseñados y fabricados conforme

a los elevados estándares de calidad característicos de

la marca, desde utensilios de cocina especializados a

cestos de cubiertos, desde portabotellas a bolsas para el

lavado de prendas delicadas...

Visite la tienda web en:

www.aeg-electrolux.com/shop91

ÍNDICE Instrucciones de funcionamiento

Información de seguridad

Descripción del producto

Antes de usar por primera vez

Función de bloqueo para niños

Desconexión automática del horno

Función de limpieza con agua

Consideraciones medioambientales

Los siguientes símbolos se utilizan en

este manual de usuario.

Sujetas a cambios sin previo aviso.

Información medioambiental.

Información general y consejos.

Información importante relativa a su

seguridad personal y la información

sobre la manera de evitar daños en el

Información de seguridad

INFORMACIÓN DE SEGURIDAD Por su seguridad y para garantizar un uso correcto, antes de instalar y usar por primera

vez este electrodoméstico, lea con atención el manual del usuario, incluidos sus

consejos y advertencias. Para evitar errores y accidentes innecesarios, es importante

asegurarse de que todas las personas que usen el electrodoméstico conocen su

funcionamiento y sus medidas de seguridad. Guarde estas instrucciones y asegúrese

de que se conservan con el electrodoméstico si se cambia de sitio o se vende, de modo

que quien lo utilice a lo largo de su vida útil esté informado sobre su uso y seguridad.

• El horno siempre tiene que funcionar con la puerta cerrada.

• El fabricante no asumirá ninguna responsabilidad si el horno se usa para otros fi nes

distintos a los domésticos.

• Use el horno sólo cuando esté instalado en una cocina.

• No guarde aceites, grasas ni materiales infl amables en su interior, ya que puede ser

peligroso si pone el horno en funcionamiento.

• No se apoye ni se siente sobre la puerta abierta del horno, ya que podría dañarla y

resultar peligroso para usted.

• No cubra con papel de aluminio el fondo del horno, ya que podría afectar a la

cocción y dañar el esmalte interior del horno.

• Para usar el horno, introduzca la bandeja o la rejilla que se suministra en las guías

laterales interiores. Las bandejas y rejillas están provistas de un sistema que permite su

extracción parcial y facilita su manejo.

• No deposite recipientes ni alimentos en el fondo del horno. Emplee siempre las

bandejas y rejillas.

• No vierta agua en el fondo del horno mientras esté en funcionamiento, ya que podría

• Cuando use el horno, abra la puerta lo menos posible para reducir el consumo de

• Emplee guantes de protección cuando tenga que maniobrar dentro del horno caliente.

• Para enfriar el horno, abra la puerta para facilitar la ventilación y la salida de olores de

• En recetas con un alto contenido de líquidos es normal que se produzcan

condensaciones en la puerta del horno.

Seguridad para niños

• Este electrodoméstico no está diseñado para ser usado por niños pequeños o personas

discapacitadas sin supervisión. Se debe vigilar a los niños pequeños para evitar que

jueguen con el electrodoméstico.

• No permita que los niños se acerquen al horno cuando está en funcionamiento, porque

se pueden alcanzar temperaturas elevadas.

• Compruebe que el horno no ha sufrido daños durante el transporte. No conecte nunca

un electrodoméstico dañado. Si su horno está dañado, póngase en contacto con el

• Retire todo el embalaje antes de usarlo.93

Descripción del producto

• Todos los trabajos eléctricos necesarios para instalar este electrodoméstico deben ser

realizados por una persona cualifi cada y competente.

• Por razones de seguridad, no cambie las especifi caciones ni intente modifi car este

• No use el horno si el cable del suministro eléctrico está dañado, o si el panel de

mandos, la parte superior o la base están dañados, de modo que se pueda acceder al

interior del electrodoméstico. Póngase en contacto con su servicio técnico local para

• No perfore los laterales del horno para evitar daños en los componentes hidráulicos y

Para realizar la conexión eléctrica, siga atentamente las instrucciones de los

correspondientes apartados.

DESCRIPCIÓN DEL PRODUCTO

Fijación a la unidad

PANEL DE MANDOS El horno sólo funciona si se ha ajustado la hora del día.

Sin embargo, el horno también se puede usar sin ninguna programación.

Indicador de temperatura

Indicador de funciones de tiempo

Conectar o desconectar el horno

Seleccionar funciones del horno

Ajustar la temperatura y el tiempo o el nivel de descongelación

Ajustar valores de temperatura

Seleccionar funciones de reloj

Finalización de la cocción

Parpadea mientras se está ajustando la temperatura.

Se ilumina cuando se programa el tiempo de cocción y empieza a

parpadear cuando se ha alcanzado.

Se ilumina cuando se programa la fi nalización de la cocción y empieza a

parpadear cuando se ha alcanzado.

Se ilumina cuando se programa la alarma del minutero.

Parpadea cuando se ajusta la hora del día.

FUNCIONES DEL HORNO Convencional

Se usa para bizcochos y tartas porque el calor debe ser uniforme para

lograr una textura esponjosa.

Calienta sólo desde abajo. Adecuado para calentar platos y elaborar

pasteles y similares.

Especial para asados. Se puede usar con cualquier pieza,

independientemente de su tamaño.

Para preparar platos con un asado superfi cial.

Permite dorar la capa exterior sin afectar al interior del alimento. Ideal

para piezas planas, como fi letes, costillas, pescado y pan tostado.

Permite cocinar superfi cies más grandes que con el grill y, gracias a su

mayor potencia, reducir el tiempo necesario para dorar los alimentos.

Permite asar uniformemente a la vez que se dora la superfi cie. Ideal para

parrilladas. Especial para piezas de gran tamaño, como aves de corral,

etc. Se recomienda colocar la pieza en la rejilla con una bandeja debajo

para recoger los caldos y jugos de la cocción.

Adecuado para asados y pasteles. El ventilador distribuye el calor por todo el

interior del horno para reducir el tiempo y la temperatura de cocción.

El ventilador distribuye el calor producido por un elemento situado en la

parte posterior del horno.

Gracias a la distribución uniforme del calor, se puede asar y hornear a

dos alturas a la vez.96

Recomendaciones para descongelar alimentos

La función de descongelación funciona con un sistema de aire caliente a 2 niveles. HI es

para carnes en general y LO es para pescados, tartas, pasteles y pan. Cuando seleccione la

función Descongelación, ajuste HI o LO en el indicador de temperatura pulsando el botón

de temperatura y después los botones .

• Se debe colocar los alimentos sin envase en la bandeja del horno o en un recipiente.

• Descongele piezas grandes de carne o pescado colocándolas sobre la parrilla con una

bandeja debajo para recoger los jugos.

• La carne y el pescado no necesitan estar totalmente descongelados antes de cocinarlos.

Los condimentos se pueden añadir cuando la superfi cie ya está blanda.

• Los alimentos han de cocinarse una vez descongelados.

• No vuelva a congelar los alimentos descongelados.

Consulte la siguiente tabla de tiempos de descongelación y niveles de temperatura:

ALIMENTO NIVEL BAJO (LO)

Al usar el grill, el grill doble o el grill doble y ventilador, la puerta debe permanecer

Idóneo para pizzas, pasteles y tartas de frutas o bizcochos.

Diseñado para cocinar cazuelas, guisados, etc. al estilo tradicional, y para

todas las recetas que requieran tiempos de cocción largos con poco calor.

Para obtener un resultado óptimo, recomendamos que utilice cazuelas con tapas,

pero debe comprobar primero que son aptas para este electrodoméstico.

Para descongelar p.ej. tartas y fl anes, mantequilla, pan, fruta u otros

alimentos congelados.97

ANTES DE USAR POR PRIMERA VEZ Lea con atención este manual de instrucciones para obtener los mejores resultados de su

horno. Como resultado del proceso de fabricación, pueden quedar restos de grasa y otras

sustancias. Para eliminarlos, proceda de la siguiente manera:

• Retire el embalaje, incluidos los plásticos protectores, si los hubiera.

• Seleccione la función

ó a 200 ºC durante una hora. Para ello, consulte la lista de

características que se proporciona en este manual.

• Para enfriar el horno, abra la puerta para facilitar la ventilación y la salida de olores de

• Una vez frío, limpie el horno y los accesorios.

Durante el primer uso, pueden producirse humos y olores, por lo que la cocina debería

estar bien ventilada.

USO DEL HORNO Si se interrumpe el suministro eléctrico, se borrarán todos los ajustes (hora del día,

ajustes de programación o programación en curso). Cuando se restablezca el

suministro eléctrico, los números de la pantalla parpadearán y el reloj/temporizador

deberá ajustarse de nuevo.

El reloj electrónico incorpora tecnología Touch-Control. Para manejarlo, simplemente

toque los símbolos del panel de mandos con el dedo.

La sensibilidad del Touch-Control se adapta continuamente a las condiciones cambiantes.

Asegúrese de que el cristal frontal del panel de mandos esté siempre limpio y libre de

obstáculos cuando conecte el horno.

Si el reloj no responde correctamente cuando toque el cristal, deberá apagar el horno

y volver a conectarlo unos segundos después. Al hacerlo, los botones se ajustarán

automáticamente y reaccionarán de nuevo al control táctil.

Ajuste del reloj electrónico

Cuando ponga en marcha el horno verá que en el reloj parpadean las 12:00. Ajuste el

reloj tocando los símbolos del panel.

Oirá 2 pitidos que confi rman el ajuste de la hora.

Si desea modifi car la hora, apague el horno. Toque el botón

del reloj hasta que el

Modifi que la hora tocando los botones . Los dos pitidos que oiga después

confi rmarán el ajuste de la nueva hora.

Funcionamiento manual

Tras poner el reloj en hora, su horno está listo

1 Pulse el botón On .

2 Pulse para seleccionar la función

de cocción deseada.98

3 El indicador de temperatura mostrará la

temperatura preajustada para esa función de

Pulse el botón de temperatura

modifi carla. Seleccione la temperatura

deseada pulsando los botones

4 La cavidad superior del horno comenzará a

Las funciones iniciarán la función de calentamiento rápido durante

unos minutos. El horno pitará cuando alcance la temperatura seleccionada.

Esta función de precalentamiento activa el motor turbo situado en la parte posterior de

la cavidad superior del horno.

5 Mientras se calienta el horno, el símbolo de

los grados en el indicador de temperatura

parpadeará para indicar que el alimento se

6 Pulse el botón Off para detener la cocción.

Cuando la cocción haya fi nalizado, advertirá que la función de enfriamiento del horno

permanecerá activada hasta que la temperatura en el interior del horno se haya rebajado

hasta el nivel adecuado.

Iluminación del horno

La luz interior se encenderá:

– Cuando se abra la puerta del horno. Si la

puerta no se cierra después de un tiempo,

la luz se apagará para reducir el consumo

– Cuando se seleccione cualquier función de

cocción. La luz se apagará pasado un tiempo.

Si desea encender la luz durante la cocción,

simplemente toque el botón Luz del horno .

Para apagar la luz, pulse nuevamente el botón Luz del horno .99

Funciones del reloj electrónico

Funciones del programador electrónico

Esta función le permitirá programar la duración de cocción, y pasado

este tiempo el horno se desconectará automáticamente.

Programación del tiempo de cocción:

1 Pulse el botón de reloj

. El símbolo se iluminará.

2 Seleccione el tiempo de cocción pulsando los botones

3 Se oirán dos pitidos consecutivos y la pantalla mostrará el tiempo de

cocción restante. El símbolo

parpadeará lentamente para señalar

que el horno se apagará automáticamente.

4 Seleccione una función de cocción y una temperatura.

5 Una vez fi nalizado el tiempo de cocción, el horno se apagará, sonará

una alarma y el símbolo

parpadeará más rápido.

6 Pulse cualquier botón del panel de mandos para detener la alarma.

Podrá cambiar el tiempo programado siempre que lo desee tocando el

y luego los botones .

Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora.

Esta función le permitirá programar el momento de fi nalización de la

cocción, tras el cual el horno se desconectará automáticamente.

Programación de la hora de fi nalización de cocción:

1 Presione el botón de reloj

varias veces hasta que el símbolo se

2 Seleccione el tiempo de fi nalización de cocción pulsando los botones

3 Se oirán dos pitidos consecutivos y la pantalla mostrará el tiempo de

cocción restante. El símbolo

parpadeará lentamente para señalar

que el horno se apagará automáticamente.

4 Seleccione una función de cocción y una temperatura.

5 Cuando se alcance la duración ajustada, el horno se apagará, sonará

una alarma y el símbolo

parpadeará más rápido.

6 Pulse cualquier botón del panel de mandos para detener la alarma.

Es posible cambiar la hora de fi nalización de cocción programada en

cualquier momento pulsando el botón de reloj

hasta que el símbolo

parpadee y pulsando después los botones . Los dos pitidos

que oiga después confi rmarán el ajuste de la nueva hora.

Podrá utilizar esta función incluso si ya está cocinando con el horno. En

ese caso, siga las instrucciones de arriba salvo la Nº 4.100

Funciones del programador electrónico

Esta función permite programar conjuntamente el tiempo de cocción

y la fi nalización de la cocción. Con esta función, el horno se conecta

automáticamente en la hora ajustada y funciona durante el tiempo de

cocción para el que ha sido programado. Se apaga automáticamente a la

1 Pulse el botón de reloj

. El símbolo se iluminará.

2 Seleccione el tiempo de cocción pulsando los botones

3 Se oirán dos pitidos consecutivos y el indicador mostrará el tiempo

de cocción restante. El símbolo

parpadeará lentamente.

4 Presione el botón de reloj

varias veces hasta que el símbolo

5 Seleccione el tiempo de fi nalización de cocción pulsando los

6 Se confi rmará con dos pitidos. Se mostrará la hora actual en la

pantalla y el símbolo

permanecerá iluminado.

7 Seleccione una función de cocción y una temperatura.

8 El horno se mantendrá apagado, con el símbolo

parpadeando lentamente. El reloj mostrará la hora

actual y la luz interior permanecerá apagada. El horno está ahora

9 Cuando sea hora de iniciar la cocción, el horno se encenderá y

funcionará durante el tiempo de cocción programado. El indicador de

la función de tiempo mostrará el tiempo de cocción restante.

10 Cuando se alcance el tiempo ajustado, el horno se apagará, sonará

una alarma y los símbolos

11 Pulse cualquier botón del panel de mandos para detener la alarma.

Si desea modifi car la hora de fi nalización de cocción mientras el horno está

en marcha, pulse el botón de reloj hasta que el símbolo

Modifi que el tiempo de fi nalización de cocción pulsando los botones

Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora.

Se oirá un pitido cuando fi nalice el tiempo ajustado, independientemente

de que el horno esté encendido o apagado.

Programación del minutero:

1 Pulse el botón de minutero

. El símbolo se iluminará.

2 Seleccione el tiempo después del cual deberá sonar la alarma

pulsando los botones

3 Oirá entonces dos pitidos; la pantalla mostrará el tiempo que falta

para que suene la alarma y el símbolo

parpadeará lentamente para

indicar que se ha ajustado el temporizador.

4 Una vez transcurrido el tiempo programado, sonará una alarma y el

comenzará a parpadear más rápido.

5 Pulse cualquier botón del panel de mandos para detener la alarma.

Podrá cambiar el tiempo programado siempre que lo desee tocando el

hasta que el símbolo parpadee y luego los

. Los dos pitidos que oiga después confi rmarán el ajuste de

TABLAS DE COCCIÓN Las tablas de cocción muestran ejemplos de temperaturas y tiempos aproximados de

cocción. El modo de cocción depende del modelo.

Para obtener mejores resultados, recomendamos precalentar el horno con la función

ó durante 10 minutos.

Función de bloqueo para niños

FUNCIÓN DE BLOQUEO PARA NIÑOS Esta función bloquea el horno para evitar que

los niños jueguen con él.

Para activar esta función, pulse los botones

y hasta oír un pitido largo.

El horno está ahora bloqueado.

Si el horno está apagado, se leerá la palabra

SAFE (Seguro) en el indicador de tiempo.

Cuando el horno está encendido, todos los

botones están bloqueados excepto el botón de desconexión .

Para desactivar el bloqueo para niños, toque los botones y simultáneamente hasta

que oiga un pitido largo y la palabra SAFE desaparezca de la pantalla.

DESCONEXIÓN AUTOMÁTICA DEL HORNO El horno se desconecta automáticamente si no se apaga al cabo de cierto tiempo o si la

temperatura no se modifi ca.

El horno se desconecta cuando la temperatura es de:

50-120ºC al cabo de 12,5 horas

120-200ºC al cabo de 8,5 horas

200-250ºC al cabo de 5,5 horas

Pulse cualquier botón para utilizar el electrodoméstico tras una desconexión automática.

La desconexión automática se anula cuando la función de reloj DURACIÓN o FIN

FUNCIÓN DE LIMPIEZA CON AGUA Acerca de esta función

Para garantizar un buen funcionamiento, este electrodoméstico debería limpiarse con

frecuencia para evitar que queden restos de alimentos o grasas. Esta función permite que

el proceso de limpieza le resulte más fácil y cómodo.

Usando calor, vapor y unas gotas de lavavajillas, los restos de alimentos se despegan y

ablandan lo sufi ciente como para que su eliminación resulte mucho más fácil, evitando

así la necesidad de restregar el esmalte.

• Retire todos los accesorios del horno antes de usar esta función.

• Vierta unos 500 ml de agua con unas gotas de lavavajillas sobre una esponja

absorbente grande (tamaño recomendado: 360 x 300 mm), que deberá colocar en la

base del interior del horno. Si el interior del horno está muy sucio, deje que se empape

bien con la solución durante un rato antes de poner en marcha la función.

• Cierre la puerta del horno y seleccione la función de la parte inferior del horno.

• Ajuste el mando de control del termostato a 200°C.106

• Ajuste el programa de tiempo de cocción a 4 minutos accionando los botones de

función del reloj electrónico. La temperatura del horno aumentará.

• Ajuste la alarma del minutero a 21 minutos accionando los botones de función del

• Transcurridos 4 minutos, se oirá una alarma acústica, y el horno se apagará

• Ponga a cero la función del horno y el mando de control del termostato. Para apagar la

alarma acústica, pulse cualquier botón.

• El ciclo de limpieza dura 21 minutos. Sonará una alarma una vez completado.

• Cuando la limpieza haya terminado, asegúrese de apagar el electrodoméstico.

• Use la esponja absorbente grande para eliminar el exceso de agua del interior del

• Ya puede limpiar el interior del horno con agua jabonosa caliente y un cepillo suave de

plástico, un paño, una esponja o cualquier otro utensilio no abrasivo.

• Para la suciedad difícil de eliminar utilice una espátula especial (por ej., una espátula

para vitrocerámicas).

• Limpie el interior de horno con abundante agua limpia y un paño. A continuación,

séquelo bien con un paño seco y suave. Asegúrese de limpiar y secar el interior y

alrededores del electrodoméstico, sobre todo las juntas de la puerta.

Antes de realizar ningún trabajo, desconecte el suministro eléctrico principal del

Limpieza del interior del horno

• Limpie el interior del horno para eliminar los restos de alimentos y grasa ya que

pueden despedir humo u olores y provocar la aparición de manchas.

• Con el horno frío y en superfi cies esmaltadas (por ej., el suelo del horno), use un cepillo

de nailon o una esponja con agua jabonosa caliente. Si usa productos de limpieza

especiales para hornos, aplíquelos sólo sobre las superfi cies esmaltadas y siga las

instrucciones del fabricante.

No limpie el interior del horno con vapor o agua a presión. Tampoco utilice estropajos

metálicos o materiales que puedan rayar el esmalte.

Limpieza del exterior del horno y de los accesorios

Limpie el exterior del horno y los accesorios con agua jabonosa templada o con un

No use estropajos metálicos o polvos limpiadores que puedan rayar el esmalte. En

superfi cies de acero inoxidable, proceda con cuidado y use esponjas o paños que no las

rayen. Para limpiar el exterior del horno, no intente sacar los mandos porque, para ello,

hay que extraer primero el horno de la cocina.107

Limpieza del cristal interior de la puerta

Tenga cuidado: la puerta del horno se cierra cuando se saca el cristal interior.

1. Abra la puerta del horno.

2. Tire del cristal hacia arriba desde

la parte inferior (A).

3. El cristal interior estará libre. Sáquelo.

4. Limpie el cristal interior y el interior

de la puerta del horno.

5. Introduzca los soportes del cristal interior.

6. Introduzca el cristal en la puerta (C)

por las ranuras de la parte superior

7. El cristal se sujeta a la puerta apretando

los dos soportes inferiores (D) a la vez

que se empuja el cristal hacia dentro

Cambiar la bombilla del horno

Para cambiar la bombilla, asegúrese primero

de que el horno está desconectado de

la corriente eléctrica.

1. Saque los soportes cromados afl ojando

Consideraciones medioambientales

2. Saque la lente del soporte de la lámpara con la ayuda de una herramienta adecuada.

3. Vuelva a colocar la lente asegurándose de

que encaja en la posición correcta sin forzarla.

CONSIDERACIONES MEDIOAMBIENTALES El símbolo en el producto o en su embalaje indica que este producto no puede ser

tratado como basura doméstica. Por el contrario, debe llevarse a un punto de recogida

para el reciclaje de equipos eléctricos y electrónicos. Al deshacerse correctamente de este

producto, ayudará a evitar las posibles consecuencias negativas para el medio ambiente

y la salud humana que podrían derivarse de una gestión indebida de la basura. Por favor,

póngase en contacto con su ayuntamiento, su servicio de recogida de basuras o la tienda

donde ha adquirido este producto.

Los materiales del embalaje son totalmente reciclables y se pueden usar de nuevo.

Consulte a las autoridades locales las normas para la eliminación de este material.

Si el electrodoméstico no funciona correctamente, por favor realice las siguientes

comprobaciones antes de ponerse en contacto con el Servicio Técnico de Electrolux.109

Si a pesar de estas recomendaciones el problema continúa, póngase en contacto con el

Servicio de Asistencia Técnica.

DATOS TÉCNICOS Si el equipo no funciona, póngase en contacto con el Servicio Técnico e infórmeles del

1. Número de serie (S-No)

2. Modelo del electrodoméstico (Model)

3. Número de producto (PNC)

Encontrará esta información en la placa de características de la parte inferior del horno

cuando la puerta está abierta.

El artículo que usted ha adquirido cumple con las directivas europeas en materia de seguridad

del material eléctrico (73/23/CEE) y compatibilidad electromagnética (89/336/CEE).

INSTALACIÓN Esta información está destinada al instalador, la persona responsable del montaje y la

conexión eléctrica. Si instala el horno usted mismo, el fabricante no se responsabilizará

de los posibles daños.

La instalación sólo debe ser llevada a cabo por un electricista cualifi cado, que deberá

asegurarse de observar la normativa aplicable a la instalación.

El horno no funciona

La luz interior del horno

El vapor y la condensación se

acumulan en los alimentos y

en el interior del horno

El ventilador del horno

Compruebe que está instalada según se indica en el manual de instrucciones.

Es normal la primera vez que se usa.

Limpie el horno con frecuencia.

Reduzca la cantidad de grasa o aceite de la bandeja.

No use una temperatura mayor que la indicada en las tablas de cocción.

No se obtienen los resultados

Consulte las tablas de cocción para aprender a usar el horno.

Cuando termine el proceso de cocción, no deje las bandejas

en el horno durante más de 15-20 minutos.

Compruebe que la bandeja y los alimentos no vibran en

contacto con el panel posterior del horno.

La pantalla muestra “12:00”

Ajuste la hora del día (vea el apartado “Ajuste de la hora del día”).

Compruebe la conexión a la red eléctrica.

Compruebe los fusibles y el limitador de corriente de la instalación.

Compruebe si el reloj está en modo manual o programado.

Compruebe la posición de los selectores de función y temperatura.

Problema Solución110

Antes de instalar. Comentarios

• Para desembalar el horno, tire de la pestaña que hay en la parte inferior de la caja.

• Se necesita un hueco en la cocina con las dimensiones que se muestran en la imagen

y con una profundidad mínima de 580 mm. (Vea la imagen de la página 111, que

describe la colocación del horno).

• Para colocar en su sitio los hornos multifunción, la parte posterior de la unidad no

debe tener salientes (refuerzos, tubos, enchufes, etc.).

• El adhesivo usado para la cubierta plástica del mueble de la cocina debe poder soportar

temperaturas superiores a 85°C.

Conexión eléctrica. Requisitos legales

El instalador deberá comprobar que:

• La tensión y la frecuencia de la corriente se corresponde con la indicada en la placa de

• La instalación eléctrica puede soportar la potencia máxima indicada en la placa de

• El diagrama de conexión se muestra

en la siguiente imagen:

• La conexión eléctrica cuenta con una toma de tierra adecuada, conforme a la

legislación vigente.

• La conexión debe realizarse con un interruptor omnipolar del tamaño adecuado

a la corriente que debe soportar. Debe haber una apertura mínima de 3 mm entre

contactos para permitir la desconexión en caso de emergencia, limpieza o cambio de la

El cable de tierra no deberá pasar por este interruptor bajo ninguna circunstancia.

Después de conectar la electricidad, compruebe que funcionan todos los componentes

eléctricos del horno.111 InstalaciónInstalación del hornoPara todos los hornos y tras haber realizado la conexión eléctrica:1 Introduzca el horno en la cocina con cuidado de no atrapar el cable.2. Fije el horno a la unidad insertando los 2 tornillos suministrados en los agujeros que pueden observarse una vez abierta la puerta.3. Compruebe que la carcasa del horno no está en contacto con los laterales de la unidad y que hay al menos 2 mm de separación entre ellos. 60
