GEBRUIKSAANWIJZING KE7415001M AEG

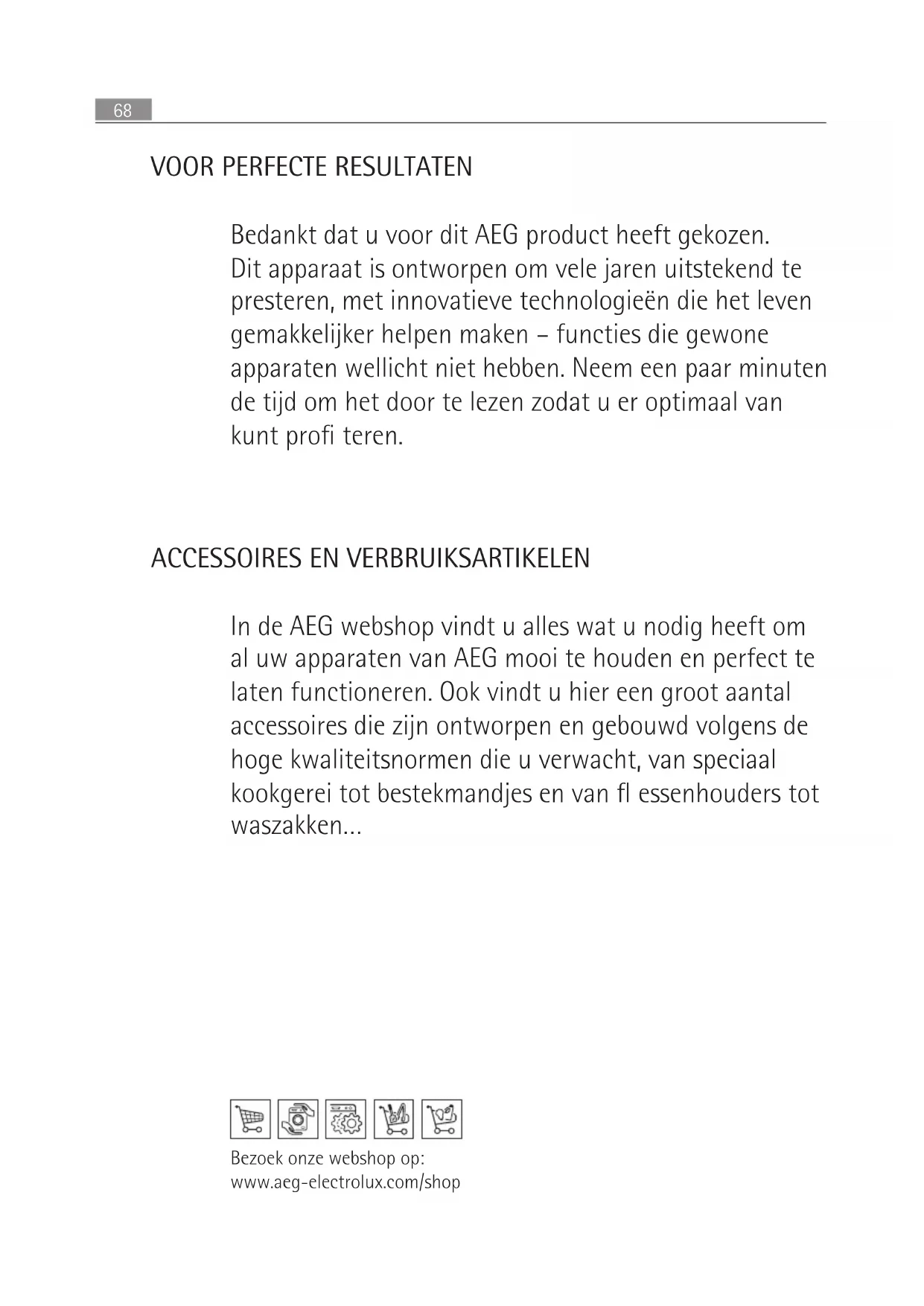

VOOR PERFECTE RESULTATEN Bedankt dat u voor dit AEG product heeft gekozen.

Dit apparaat is ontworpen om vele jaren uitstekend te

presteren, met innovatieve technologieën die het leven

gemakkelijker helpen maken – functies die gewone

apparaten wellicht niet hebben. Neem een paar minuten

de tijd om het door te lezen zodat u er optimaal van

ACCESSOIRES EN VERBRUIKSARTIKELEN In de AEG webshop vindt u alles wat u nodig heeft om

al uw apparaten van AEG mooi te houden en perfect te

laten functioneren. Ook vindt u hier een groot aantal

accessoires die zijn ontworpen en gebouwd volgens de

hoge kwaliteitsnormen die u verwacht, van speciaal

kookgerei tot bestekmandjes en van fl essenhouders tot

Bezoek onze webshop op:

www.aeg-electrolux.com/shop69

INHOUDSOPGAVE Gebruiksaanwijzingen

Veiligheidsinformatie

Omschrijving van het product

Functies van de oven

Vóór het eerste gebruik

Kinderbeveiligingsfunctie

Automatische uitschakeling van

Reinigingsfunctie met water

Onderhoud en reiniging

De volgende symbolen worden

gebruikt in dit gebruikershandboek:

Voor wijzigingen vatbaar zonder

Algemene informatie en uiteinden.

Belangrijke informatie betreffende uw

persoonlijke veiligheid en informatie

over hoe te om beschadigen te

Veiligheidsinformatie

VEILIGHEIDSINFORMATIE Lees, voor uw veiligheid en om een juist gebruik te garanderen, eerst aandachtig

de gebruikershandleiding en de adviezen en waarschuwingen daarin, alvorens dit

huishoudelijk apparaat te installeren en het voor het eerst te gebruiken. Om onnodige

fouten en ongevallen te vermijden, is het belangrijk om ervoor te zorgen dat iedereen

die het apparaat gebruikt de werking en veiligheidsmaatregelen kent. Bewaar deze

gebruiksaanwijzing en zorg ervoor dat ze bij het apparaat wordt bewaard als dit verhuisd

of verkocht wordt, zodat degene die het in de loop van zijn levensduur gebruikt de

informatie over het gebruik en de veiligheid ervan kan nalezen.

• De oven mag alleen met gesloten deur in werking zijn.

• De fabrikant is niet aansprakelijk als de oven wordt gebruikt voor andere doeleinden

dan voor huishoudelijk gebruik.

• Gebruik de oven alleen wanneer deze in een keuken is geïnstalleerd.

• Bewaar geen olie, vet of brandbare materialen in de oven, aangezien dit gevaarlijk kan

zijn wanneer de oven wordt aangezet.

• Leun niet op de geopende ovendeur. Dit kan de ovendeur beschadigen en uw veiligheid

• Bedek de bodem van de oven niet met aluminiumfolie, aangezien dit het bakproces

kan beïnvloeden en het binnenemail van de oven kan beschadigen.

• Om de oven te gebruiken, dient de meegeleverde bakplaat of het rooster te worden

aangebracht in de zijgeleiders aan de binnenkant van de oven. De bakplaten en

roosters zijn voorzien van een systeem waarmee zij gedeeltelijk kunnen worden

uitgetrokken en waardoor de bediening ervan wordt vereenvoudigd.

• Zet geen schalen of etenswaren op de bodem van de oven. Gebruik altijd de bakplaten

• Giet terwijl de oven in werking is geen water op de bodem. Hiermee kan het email

• Open tijdens gebruik van de oven de ovendeur zo min mogelijk. Hiermee wordt het

energieverbruik gereduceerd.

• Gebruik ovenhandschoenen als u iets in de warme oven moet zetten of eruit moet

• Open de deur om de oven te laten afkoelen. Op deze manier wordt de oven

geventileerd en blijven er geen geuren in de oven hangen.

• Bij recepten met een hoog vloeistofgehalte is het normaal dat er condens op de

Veiligheid voor kinderen

• Dit apparaat is niet bedoeld voor gebruik door kleine kinderen of gehandicapte

personen zonder toezicht. Kleine kinderen moeten in de gaten worden gehouden om

te voorkomen dat ze met het apparaat gaan spelen.

• Laat kinderen tijdens het bakken niet in de buurt van de oven komen, aangezien deze

hoge temperaturen bereikt.71

Omschrijving van het product

• Controleer of de oven tijdens het transport niet is beschadigd. Sluit nooit een

beschadigd huishoudelijk apparaat aan. Als uw oven beschadigd is, neem dan contact

op met de leverancier.

• Verwijder de verpakking alvorens het apparaat te gebruiken.

• Alle elektrische aansluitingen die nodig zijn voor het installeren van dit huishoudelijke

apparaat dienen door een gekwalifi ceerde en bevoegde persoon te worden uitgevoerd.

• Om veiligheidsredenen mogen de eigenschappen van dit product niet worden gewijzigd.

• Gebruik de oven niet als de stroomkabel is beschadigd of wanneer het

bedieningspaneel, de bovenkant of onderkant zijn beschadigd. Neem contact op met

uw plaatselijke technische dienst om risico’s te voorkomen.

• Boor geen gaten in de zijkanten van de oven om schade aan de hydraulische en

elektrische onderdelen te voorkomen.

Voor de elektrische aansluiting dienen de aanwijzingen uit de desbetreffende

paragrafen aandachtig in acht genomen te worden.

OMSCHRIJVING VAN HET PRODUCT

Bevestiging aan de eenheid

(*) Deze eigenschap komt mogelijk niet bij alle modellen voor.72

Oven telescopisch railsysteem (KE 7415001)

2 naast elkaar met 1 telescopische railsysteem.

BEDIENINGSPANEEL De oven werkt alleen als de tijd van de dag is ingesteld.

De oven kan echter ook zonder enige programmering worden gebruikt.

Tijdfunctie-indicator

Functies van de oven

De oven in- of uitschakelen

De ovenfuncties selecteren

De temperatuur en de tijd of het ontdooiniveau instellen

De temperatuurwaarden instellen

De functies van de klok instellen

De kookwekker instellen

Het licht in- en uitschakelen

Functies van de oven

Wordt gebruikt voor cakes en taarten omdat de warmte gelijkmatig

verdeeld moet worden om een luchtige textuur te verkrijgen.

Verwarmt alleen de onderkant. Geschikt voor het opwarmen van

gerechten en het bakken van taarten en dergelijke.

Speciaal voor gebraad. Kan gebruikt worden voor elk stuk vlees of vis,

ongeacht de grootte.

Voor het bereiden van gerechten met een oppervlakkig braadproces.

Hiermee kan de buitenlaag goudbruin worden gebakken zonder

de binnenkant van de etenswaren aan te tasten. Ideaal voor platte

gerechten zoals fi lets, koteletten, vis en geroosterd brood.

Hiermee kunnen grotere oppervlakken bereid worden dan met de grill en, dankzij

het hogere vermogen, worden de etenswaren sneller goudbruin gebakken.

Hiermee kan gelijkmatig gebraden worden, terwijl het oppervlak goudbruin

gebakken wordt. Ideaal voor geroosterde gerechten. Speciaal voor grote stukken

vlees, zoals pluimvee, etc. Het is aanbevolen om het stuk vlees op de rooster te

plaatsen en daaronder een bakplaat om het bakvocht op te vangen.

Geschikt voor gebraad en gebak. De ventilator verdeelt de warmte gelijkmatig

in de oven, waardoor de baktijd en –temperatuur wordt verlaagd.

De ventilator verdeelt de warmte die wordt geproduceerd door een

element aan de achterkant van de oven.

Dankzij de gelijkmatige verdeling van de warmte, kan op twee hoogtes

tegelijk worden gebraden en gebakken.

Beëindiging van het bakproces

Knippert terwijl de temperatuur wordt ingesteld

Het lampje gaat branden wanneer de baktijd wordt geprogrammeerd en

begint te knipperen wanneer die tijd is bereikt.

Het lampje gaat branden wanneer de eindtijd van het bakproces wordt

geprogrammeerd en begint te knipperen wanneer die tijd is bereikt.

Gaat branden wanneer het alarm van de kookwekker wordt

Knippert wanneer de tijd van de dag wordt ingesteld.74

Functies van de oven

Aanbevelingen voor het ontdooien van etenswaren

De ontdooifunctie werkt met een warmeluchtsysteem op 2 niveaus. HI is voor vlees in

het algemeen en LO is voor vis, taarten, gebak en brood. Wanneer de ontdooifunctie

wordt geselecteerd, dient HI of LO op de temperatuurindicator te worden ingesteld door

de temperatuurknop en daarna de knoppen in te drukken.

• Leg de etenswaren onverpakt op de bakplaat of in een schaal.

• Ontdooi grote stukken vlees of vis op de rooster met daaronder een bakplaat om

vloeistoffen op te vangen.

• Vlees en vis hoeven niet volledig te worden ontdooid om ze te braden. Specerijen

kunnen worden toegevoegd wanneer het buitenvlak al zacht is.

• Als de etenswaren eenmaal ontdooid zijn, moeten ze bereid worden.

• Vries ontdooide etenswaren niet opnieuw in.

Raadpleeg de onderstaande tabel voor ontdooitijden en temperatuurniveaus:

ETENSWAAR LAAG NIVEAU (LO)

Bij gebruik van de grill, de dubbele grill of de dubbele grill met ventilator moet de

ovendeur gesloten blijven.

Ideaal voor pizza’s, gebak en vruchtentaarten of cakes.

Bestemd om op traditionele wijze stoofgerechten en dergelijke te bereiden en voor

recepten die een lange bereidingstijd met lage temperatuur vereisen. Voor een

optimaal resultaat raden we aan om ovenschotels met een deksel te gebruiken.

Kijk dan wel eerst of ze geschikt zijn voor dit huishoudelijke apparaat.

Om bijv. taarten en puddingen, boter, brood, fruit of andere

diepvriesproducten te ontdooien.75

VÓÓR HET EERSTE GEBRUIK Lees deze gebruiksaanwijzing aandachtig om de beste resultaten met uw oven te

bereiken. Als resultaat van het productieproces kunnen er vetresten of andere stoffen

achter zijn gebleven. Ga als volgt te werk om ze te verwijderen:

• Verwijder de verpakking, met inbegrip van de plastic bescherming, als die er is.

• Zet de oven een uur lang op functie

of op 200°C. Raadpleeg hiervoor het bij deze

handleiding ingesloten gegevensblad.

• Open de deur om de oven te laten afkoelen. Op deze manier wordt de oven

geventileerd en blijven er geen geuren in de oven hangen.

• Maak de oven en de accessoires, nadat deze zijn afgekoeld, schoon.

Tijdens het eerste gebruik kunnen er geuren en rook ontstaan. Daarom moet de keuken

goed worden geventileerd.

GEBRUIK VAN DE OVEN Als de stroomtoevoer wordt onderbroken, worden alle instellingen (tijd van de dag,

programma-instellingen of lopende programmering) gewist. Wanneer de stroomtoevoer

wordt hersteld, knipperen de nummers op het scherm en de klok/timer moet opnieuw

De elektronische klok is uitgerust met TouchControl-technologie. Om deze te gebruiken,

hoeft u slechts de symbolen van het bedieningspaneel met de vinger aan te raken.

De gevoeligheid van de TouchControl past zich continu aan in functie van de

omgevingsomstandigheden. Zorg ervoor dat het glas van het bedieningspaneel altijd

schoon en vrij van obstakels is wanneer u de oven aansluit.

Als de klok niet juist reageert wanneer u het glas aanraakt, dient u de oven uit te zetten

en een paar seconden later weer aan te zetten. Daarna worden de knoppen automatisch

ingesteld en reageren zij weer op de aanraakbediening.

Instelling van de elektronische klok

Wanneer u de oven in werking stelt, zult u zien dat op de klok 12:00 gaat knipperen. Stel

de klok in door de symbolen

en van het bedieningspaneel aan te raken.

U hoort 2 pieptonen die de instelling van de tijd bevestigen.

Zet de oven uit als u de tijd wilt wijzigen. Raak knop van de klok aan totdat indicator

Wijzig de tijd door de knoppen en aan te raken. U hoort twee pieptonen die de

instelling van de nieuwe tijd bevestigen.

Wanneer de klok is gelijkgezet, is uw oven klaar

2 Druk in om de gewenste bakfunctie te

3 De temperatuurindicator toont de vooraf

ingestelde temperatuur van deze

Druk op de temperatuurknop om de

temperatuur te wijzigen. Selecteer de

gewenste temperatuur door de knoppen

4 De bovenste ruimte van de oven begint te verwarmen.

De functies starten de snelle verwarmingsfunctie gedurende

enkele minuten. De oven zendt een pieptoon uit wanneer de geselecteerde

temperatuur is bereikt.

Deze voorverwarmingsfunctie activeert de turbomotor aan de achterkant van de

bovenste ovenruimte.

5 Terwijl de oven verwarmt, knippert het

gradensymbool van de temperatuurindicator

om aan te geven dat het etenswaar wordt

6 Druk op knop Off om het bakproces te

Wanneer het bakproces is beëindigd, blijft de koelfunctie van de oven geactiveerd totdat

de temperatuur in de oven tot een geschikt niveau is gedaald.

Verlichting van de oven

Het binnenlicht van de oven gaat branden:

– Wanneer de ovendeur wordt geopend. Als de

ovendeur na een tijdje niet wordt gesloten,

gaat het licht uit om het stroomverbruik te

– Als een bakfunctie wordt gekozen. Na een

tijdje gaat het licht uit.

Als u het licht tijdens het bakproces wilt aandoen, raakt u de knop Ovenlicht aan. Om

het licht uit te doen, drukt u opnieuw de knop Ovenlicht in.77

Functies van de elektronische klok

Functies van de elektronische programmeerinrichting

Baktijd Met deze functie kunt u de baktijd programmeren. Na deze tijd gaat de

oven automatisch uit.

Programmering van de baktijd:

in. Het symbool gaat branden.

2 Selecteer de baktijd door de knoppen

3 Er zijn twee opeenvolgende pieptonen te horen en op het scherm

verschijnt de resterende baktijd. Het symbool

knipperen om aan te geven dat de oven automatisch uit zal gaan.

4 Selecteer een temperatuur en bakfunctie.

5 Zodra de baktijd is afgelopen, gaat de oven uit. Er gaat een alarm af

gaat sneller knipperen.

6 Druk op een willekeurige knop van het bedieningspaneel om het

alarm uit te schakelen.

U kunt de geprogrammeerde tijd altijd wijzigen door de kloktoets

U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen.

Met deze functie kunt u het eindmoment van het bakproces

programmeren. Na deze tijd gaat de oven automatisch uit.

Programmering van de eindtijd van het bakproces:

meerdere keren in tot het symbool gaat

2 Selecteer de eindtijd van het bakproces door de knoppen

3 Er zijn twee opeenvolgende pieptonen te horen en op het scherm

verschijnt de resterende baktijd. Het symbool

knipperen om aan te geven dat de oven automatisch uit zal gaan.

4 Selecteer een temperatuur en bakfunctie.

5 Wanneer de ingestelde tijd wordt bereikt, gaat de oven uit. Er gaat een

alarm af en het symbool

gaat sneller knipperen.

6 Druk op een willekeurige knop van het bedieningspaneel om het alarm

De geprogrammeerde eindtijd van het bakproces kan steeds gewijzigd

worden door de kloktoets

in te drukken tot het symbool gaat

knipperen en door daarna de knoppen

en in te drukken. U hoort

twee pieptonen die de instelling van de nieuwe tijd bevestigen.

U kunt deze functie zelfs gebruiken als u reeds met de oven aan het

bakken of braden bent. Volg in dit geval de bovenstaande aanwijzingen

op, behalve nr. 4.78

Functies van de elektronische programmeerinrichting

Met deze functie kan de baktijd tegelijk met de eindtijd van het bakproces

worden geprogrammeerd. Met deze functie gaat de oven automatisch aan

op het ingestelde tijdstip en werkt hij gedurende de geprogrammeerde

baktijd. De oven gaat automatisch uit op het ingestelde tijdstip.

2 Selecteer de baktijd door de knoppen

3 Er zijn twee opeenvolgende pieptonen te horen en op de indicator

verschijnt de resterende baktijd. Het symbool

gaat langzaam knipperen.

4 Druk de kloktoets meerdere keren in tot het symbool

5 Selecteer de eindtijd van het bakproces door de knoppen

6 Dit wordt bevestigd met twee pieptonen. De huidige tijd wordt op

het scherm weergegeven en het symbool

7 Selecteer een temperatuur en bakfunctie.

8 De oven blijft uit, terwijl het symbool

blijft branden en het

langzaam blijft knipperen. De klok geeft de huidige tijd

weer en de binnenverlichting blijft uit. De oven is nu geprogrammeerd.

9 Wanneer het tijd is om het bakproces te beginnen, gaat de oven aan.

Hij werkt gedurende de geprogrammeerde baktijd. De indicator van

de tijdfunctie geeft de resterende baktijd weer.

10 Wanneer de ingestelde tijd wordt bereikt, gaat de oven uit. Er gaat

een alarm af en de symbolen

11 Druk op een willekeurige knop van het bedieningspaneel om het

alarm uit te schakelen.

Als u de eindtijd van het bakproces wilt wijzigen terwijl de oven in werking

is, dient u de kloktoets in te drukken totdat het symbool

Wijzig de eindtijd van het bakproces door de knoppen en in te drukken.

U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen.

Kookwekker U hoort een pieptoon wanneer de ingestelde tijd is afgelopen, ongeacht

het feit of de oven aan of uit is.

Programmering van de kookwekker:

1 Druk de minutentoets

2 Selecteer de tijd waarna het alarm moet afgaan door de knoppen

3 Daarna hoort u twee pieptonen; het scherm toont de tijd die

ontbreekt opdat het alarm afgaat en het symbool

knipperen om aan te geven dat de timer is ingesteld.

4 Zodra de geprogrammeerde tijd voorbij is, gaat het alarm af en

sneller te knipperen.

5 Druk op een willekeurige knop van het bedieningspaneel om het

alarm uit te schakelen.

U kunt de geprogrammeerde tijd altijd wijzigen door de kookwekkertoets

in te drukken totdat het symbool knippert en daarna de knoppen

en aan te raken. U hoort twee pieptonen die de instelling van de

nieuwe tijd bevestigen.

BAKTABELLEN De baktabellen tonen voorbeelden van bij benadering aangegeven baktemperaturen

en -tijden. De bakwijze is afhankelijk van het model.

Voor de beste resultaten raden wij aan om de oven tien minuten met de functie

Groentetaart 1,0 Midden

Worstjes 0,6 Hoog 190-210 10-15

Vleesspiezen 0,3 Hoog 180-200 10-12

Sardientjes 1,0 Hoog 180-200 10-15

Schuimtaart 0,35 Midden

Appeltaart 0,8 Midden

Kinderbeveiligingsfunctie

KINDERBEVEILIGINGSFUNCTIE Deze functie vergrendelt de oven om te

voorkomen dat kinderen ermee spelen.

Om deze functie te activeren, dienen de toetsen

en ingedrukt te worden totdat een lange

pieptoon te horen is.

De oven is nu vergrendeld.

Als de oven uit is, staat het woord SAFE (veilig)

op de tijdindicator.

Wanneer de oven aan staat, zijn alle knoppen behalve de uitschakelknop

Om de kinderbeveiliging uit te schakelen, dienen de knoppen en tegelijkertijd te

worden ingedrukt totdat een lange pieptoon is te horen en het woord SAFE niet langer

op het scherm verschijnt.

AUTOMATISCHE UITSCHAKELING VAN DE OVEN De oven gaat automatisch uit als deze niet na een bepaalde tijd wordt uitgezet of als de

temperatuur niet wordt gewijzigd.

De oven wordt uitgeschakeld wanneer de onderstaande temperaturen worden bereikt:

50-120ºC na afl oop van 12,5 uur

120-200ºC na afl oop van 8,5 uur

200-250ºC na afl oop van 5,5 uur

Druk een willekeurige knop in om het huishoudelijke apparaat na een automatische

uitschakeling te gebruiken.

De automatische uitschakeling wordt geannuleerd wanneer de klokfunctie DUUR

REINIGINGSFUNCTIE MET WATER Informatie over deze functie

Om een goede werking te garanderen, dient dit apparaat regelmatig te worden

schoongemaakt om te voorkomen dat er voedselresten of vet in achterblijven. Met deze

functie wordt uw oven gemakkelijker en comfortabeler gereinigd.

Met behulp van warmte, stoom en een paar druppels afwasmiddel worden de

voedselresten voldoende losgeweekt om gemakkelijk te kunnen worden verwijderd

zonder dat het email hoeft te worden schoongeboend.

• Verwijder alle accessoires uit de oven alvorens deze functie te gebruiken.

• Giet ongeveer 500 ml water met een paar druppels afwasmiddel op een grote

absorberende spons (aanbevolen grootte: 360 x 300 mm), die u op de bodem van de

oven dient te leggen. Als de oven van binnen erg vies is, laat hem dan een tijdje goed

doordrenken met de oplossing alvorens de functie in werking te stellen.84

Onderhoud en reiniging

• Sluit de ovendeur en selecteer de functie aan de onderkant van de oven.

• Stel de controleknop van de thermostaat op 200°C in

• Stel het baktijdprogramma op 4 minuten in door de functieknoppen van de

elektronische klok in werking te stellen. De oventemperatuur neemt toe.

• Stel het kookwekkeralarm op 21 minuten in door de functieknoppen van de

elektronische klok in werking te stellen.

• Na 4 minuten gaat een geluidsalarm af en gaat de oven automatisch uit.

• Zet de functie van de oven en de controleknop van de thermostaat op nul. Druk op

wat voor knop dan ook om het geluidsalarm uit te schakelen.

• De reinigingscyclus duurt 21 minuten. Er gaat na afl oop een alarm af.

• Wanneer het reinigingsproces is voltooid, schakelt u het apparaat uit.

• Gebruik de grote absorberende spons om het overtollige water uit de oven te halen.

• Nu kunt u de binnenkant van de oven met warm zeepwater en een zachte plastic

borstel, een doek, een spons of een ander niet schurend werktuig schoonmaken.

• Gebruik voor hardnekkig vuil een speciale spatel (bijv. een spatel voor glaskeramiek).

• Maak de binnenkant met veel schoon water en een doek schoon. Maak hem vervolgens

met een zachte, droge doek droog. Zorg ervoor dat u het apparaat bin-nenin en

rondom, met name de pakkingen van de deur, goed schoonmaakt en afdroogt.

ONDERHOUD EN REINIGING Opgelet!

Alvorens wat voor werk dan ook uit te voeren dient de stroomtoevoer van het apparaat

te worden afgesloten.

Reiniging van de binnenkant van de oven

• Maak de binnenkant van de oven schoon om vet- en voedselresten te verwijderen,

aangezien deze rook en geuren kunnen afscheiden of vlekken kunnen veroorzaken.

• Maak de oven afgekoeld schoon en gebruik voor geëmailleerde oppervlakken

(bijvoorbeeld de bodem van de oven) een nylon borstel of een spons met lauwwarm

zeepwater. Als u speciale ovenreinigers gebruikt, breng deze dan alleen aan op de

geëmailleerde oppervlakken en volg de aanwijzingen van de fabrikant op.

Maak de binnenkant van de oven niet met stoom- of hogedrukreinigers schoon.

Gebruik evenmin metalen schuursponsen of materialen die het email kunnen krassen..

Reiniging van de buitenkant van de oven en van de accessoires

Maak de buitenkant van de oven en de accessoires met lauwwarm zeepwater of met een

zacht reinigingsmiddel schoon.

Gebruik geen metalen schuursponsen of reinigingspoeders die het email kunnen krassen.

Wees voorzichtig met roestvrij stalen oppervlakken en gebruik hiervoor sponzen of

doeken die niet krassen. Probeer geen knoppen te verwijderen om de buitenkant van de

oven schoon te maken, want hiervoor moet de oven eerst uit de keuken worden gehaald.85

Onderhoud en reiniging

Reiniging van het binnenglas van de ovendeur

Wees voorzichtig: de ovendeur gaat dicht wanneer het binnenglas wordt verwijderd.

1. Open de ovendeur.

2. Trek van de onderkant (A) het glas omhoog.

3. Het binnenglas komt vrij. Verwijder het.

4. Maak het binnenglas en de binnenkant van

5. Breng de steunen van het binnenglas via de

gleuven aan de bovenkant van de ovendeur

6. Breng het glas in de ovendeur (C) aan.

7. Het glas wordt vastgezet aan de ovendeur

door de twee onderste steunen (D) aan te

drukken terwijl het glas in de deur (E)

Het lampje van de oven verwisselen

Zorg er eerst voor dat de oven van het

elektriciteitsnet wordt afgesloten alvorens

de lamp te verwisselen.

1. Verwijder de verchroomde steunen

door de schroef (F) los te draaien.

2. Maak het glas van de lampfi tting los met

behulp van geschikt gereedschap.

Verwissel het lampje.

3. Monteer opnieuw het glas en zorg ervoor

dat het zonder te forceren in de goede

positie komt te zitten.

Het vervangingslampje dient temperaturen tot 300°C te kunnen verdragen. Deze

lampjes kunnen besteld worden bij de Technische Dienst van Electrolux.

MILIEUOVERWEGINGEN Het symbool op het product of op de verpakking geeft aan dat dit product niet

kan worden behandeld als huishoudelijk afval. Het moet naar een ophaalpunt voor het

recyclen van elektrische en elektronische apparatuur worden gebracht. Als dit product

op juiste wijze wordt verwijderd, helpt u mogelijke negatieve gevolgen voor het milieu

en de gezondheid van de mens door een eventuele onjuiste behandeling van het afval

voorkomen. Neem alstublieft contact op met uw gemeente, uw vuilophaaldienst of de

winkel waar u dit product heeft gekocht.

Milieuvriendelijke verpakking

De verpakkingsmaterialen zijn volledig recyclebaar en kunnen opnieuw gebruikt worden.

Raadpleeg de plaatselijke autoriteiten inzake de normen voor de verwijdering van dit

Als het huishoudelijke apparaat niet juist werkt, kijk dan het volgende na alvorens

contact op te nemen met de Technische Dienst van Electrolux.87

Als het probleem ondanks deze adviezen aanhoudt, neem dan contact op met de

TECHNISCHE GEGEVENS Als het apparaat niet werkt, neem dan contact op met de technische dienst en geef naast het

probleem de onderstaande gegevens door:

1. Serienummer (S-No)

2. Model van het apparaat (Model)

3. Productnummer (PNC)

U vindt deze informatie op het gegevensplaatje aan de onderkant van de oven wanneer de

Het apparaat dat u heeft gekocht voldoet aan de Europese richtlijnen inzake veiligheid bij gebruik

van elektrisch materiaal (73/23/EEG) en elektromagnetische compatibiliteit (89/336/EEG).

INSTALLATIE Deze informatie is bestemd voor de installateur, de verantwoordelijke persoon voor de

montage en de elektrische aansluiting. Als u de oven zelf installeert, stelt de fabrikant

zich niet aansprakelijk voor mogelijke schade.

De installatie mag alleen worden verricht door een gekwalifi ceerde elektricien die de voor

de installatie geldende normen in acht moet nemen.

Het binnenlicht van de

verzamelen zich in de

etenswaren en in de oven

De ventilator van de oven

Verwissel het lampje.

Controleer of het is geïnstalleerd zoals is aangegeven in de gebruiksaanwijzing.

Er komt rook uit de oven

wanneer deze in werking is

Dat is normaal wanneer u de oven voor de eerste keer gebruikt.

Maak de oven regelmatig schoon.

Verminder de hoeveelheid vet of olie van de bakplaat.

Gebruik geen hogere temperatuur dan de in de baktabellen aangeduide temperatuur.

De gewenste bakresultaten

Raadpleeg de baktabellen om te leren hoe u de oven moet

Wanneer het bereidingsproces is afgelopen, laat dan

de bakplaten niet langer dan 15-20 minuten in de oven

Controleer of de bakplaat en de etenswaren niet trillend in

aanraking komen met het achterpaneel van de oven.

Het scherm toont “12:00”

Stel de tijd van de dag in (zie paragraaf “Instellen van de tijd van de dag”).

Controleer de aansluiting op het elektriciteitsnet.

Controleer de zekeringen en de stroombegrenzer van de installatie.

Controleer of de klok in de handmatige of geprogrammeerde functie staat.

Controleer de stand van de functie- en temperatuurschakelaar.

Probleem Oplossing88

Vóór de installatie. Opmerkingen

• Trek, om de oven uit te pakken, aan het lipje aan de onderkant van de doos.

• Er is een opening in de keuken nodig met de afmetingen die in de afbeelding worden

getoond en met een minimale diepte van 580 mm. (Zie de afbeelding op bladzijde 89

waarop de plaatsing van de oven wordt omschreven).

• Om de multifunctionele oven op zijn plaats aan te brengen, mag de achterkant van het

meubel geen uitsteeksels hebben (versterkingen, buizen, stopcontacten, etc.).

• De voor de plastic afdekking van het keukenmeubel gebruikte plakmiddel moet

temperaturen van meer dan 85°C kunnen verdragen.

Stroomaansluiting. Wettelijke eisen

De installateur dient te controleren of:

• De netspanning en netfrequentie overeenkomen met de op het gegevensplaatje

aangeduide spanning en frequentie.

• De elektrische aansluiting het op het gegevensplaatje aangeduide maximale

vermogen kan verdragen.

• Het aansluitschema wordt in de onderstaande fi guur getoond:

• De elektrische aansluiting beschikt conform de geldige wetgeving over de juiste

• De aansluiting dient te worden verricht met een meerpolige schakelaar met een voor

de stroom die deze moet verdragen geschikte grootte. U dient een minimale afstand

van 3 mm tussen de contacten aan te houden, zodat het apparaat in geval van nood,

reiniging of verwisseling kan worden afgesloten.

De aardkabel mag onder geen beding door deze schakelaar lopen.

Na de elektriciteit te hebben aangesloten, moet gecontroleerd worden of alle

elektrische onderdelen van de oven functioneren.89 InstallatieOveninstallatieVoor alle ovens en na de elektrische aansluiting geldt:1. Breng de oven voorzichtig in het keukenmeubel aan zonder de kabel te klemmen.2. Maak de oven d.m.v. de twee meegeleverde schroeven aan het keukenmeubel vast. Draai ze in de gaten die zichtbaar zijn als de ovendeur open is.3. Zorg ervoor dat de ovenkast niet in aanraking komt met de zijkanten van het keukenmeubel en dat er minstens een ruimte van 2 mm tussen beide is. 60
