FD 61.1 (ICE)HA - Horno HOTPOINT-ARISTON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	HOTPOINT-ARISTON
Modelo	FD 61.1 (ICE)HA
Dimensiones (An x Al x Pr)	43,5 x 32 x 41,5 cm
Volumen	58 L
Dimensiones con guías telescópicas	37,5 x 32 x 41,5 cm
Volumen con guías telescópicas	50 L
Alimentación eléctrica	220-230 V~ o 220-240 V~, 50/60 Hz, 2800 W máx
Programas de cocción	Tradicional, Multicocción, Barbacoa, Gratinado, Pizza, Pastelería
Funciones especiales	Temporizador, programador fin de cocción, iluminación interior, giratorio (en algunos modelos)
Tipo de mando	Perillas giratorias (programas, termostato, programador)
Material de la puerta	Vidrio extraíble para limpieza
Iluminación interior	Bombilla 25 W, casquillo E14
Limpieza	Puerta desmontable, juntas verificables, limpieza con esponja y jabón neutro
Seguridad	Bloqueo infantil no mencionado, pero no tocar elementos calientes, mantener a los niños alejados
Accesorios incluidos	Rejilla, bandeja recoge-grasas, cuna del giratorio (según modelo)
Instalación	Empotramiento que requiere cavidad 560x... (leer manual), ventilación por la parte trasera
Conexión eléctrica	Cable tripolar azul (N), marrón (L), amarillo-verde (tierra), enchufe normalizado o interruptor omnipolar
Consumo de energía	Clase energética según directiva 2002/40/CE, convección natural y forzada
Piezas de repuesto y reparabilidad	Bombilla reemplazable (25W E14), guías telescópicas disponibles en kit, junta de puerta verificable

Preguntas frecuentes - FD 61.1 (ICE)HA HOTPOINT-ARISTON

¿Cómo instalar correctamente el horno en un mueble?

La instalación debe ser realizada por un profesional. La cavidad debe tener una profundidad de al menos 560 mm y carecer de pared trasera para la ventilación. Utilice las escuadras de fijación según el grosor del mueble (16, 18 o 20 mm) y atornille los 4 tornillos en los agujeros del marco después de abrir la puerta.

¿Cuál es el procedimiento para el primer encendido del horno?

Haga funcionar el horno vacío, con la puerta cerrada, durante al menos 1 hora a la temperatura máxima. Esto permite evaporar los productos de protección. Luego, apague, abra la puerta y ventile la habitación.

¿Cómo usar la función temporizador?

Gire la perilla del temporizador en el sentido de las agujas del reloj para darle cuerda, luego retroceda para seleccionar el tiempo deseado frente a la marca fija. El temporizador emite una señal sonora al final, pero no apaga el horno.

¿Cómo programar una cocción con inicio diferido?

Gire la perilla del programador hasta el símbolo 'A' (reloj), jálela para ajustar la hora de inicio (aguja roja), luego ajuste la duración de la cocción en la ventana. Seleccione el programa de cocción. El horno se enciende automáticamente a la hora programada.

¿Cuáles son los programas de cocción disponibles y sus usos?

Los programas son: Tradicional (calor superior e inferior, un solo nivel), Multicocción (todas las resistencias + turbina, hasta 2 niveles), Barbacoa (grill superior + giratorio, temperatura alta), Gratinado (superior + ventilador, para gratinar), Pizza (inferior + circular + turbina, calor intenso abajo), Pastelería (resistencia trasera + turbina, cocción suave en 3 niveles).

¿Cómo limpiar la puerta del horno?

Use productos no abrasivos y una esponja suave. Para una limpieza profunda, puede desmontar la puerta: ábrala completamente, levante las palancas de las bisagras, ciérrela a la mitad, presione los topes y tire de la puerta hacia usted. Vuelva a montar invirtiendo el proceso.

¿Cómo reemplazar la bombilla de iluminación del horno?

Desenrosque la cubierta de vidrio del portalámparas, desenrosque la bombilla defectuosa y reemplácela por una del mismo tipo: 25 W, casquillo E14. Vuelva a colocar la cubierta.

¿Qué precauciones de seguridad se deben seguir?

No toque los elementos calientes, mantenga a los niños alejados, use guantes protectores, no cubra el fondo con papel de aluminio, no guarde objetos inflamables en el horno y desconecte el aparato antes de limpiarlo.

¿Cómo montar el kit de guías telescópicas?

Desenrosque los tornillos A en las paredes laterales, reemplácelos por los tornillos y separadores suministrados en el kit. Fije los dispositivos de fijación de la guía en los agujeros previstos (izquierdo arriba, derecho abajo) y encaje la guía sobre el separador. No monte las guías en el nivel 5.

¿Qué hacer en caso de mal funcionamiento?

No intente reparar el aparato usted mismo. Contacte con el servicio de asistencia indicando el modelo (Mod.) y el número de serie (S/N) que figuran en la placa de características.

MANUAL DE USUARIO FD 61.1 (ICE)HA HOTPOINT-ARISTON

Descripción del aparato, 35

Vista deconjunto

Panel de control

Puesta en marchay uso, 36

Poner en funciona el hora

Utilizar el temporizador

Poner en hora el reloj

Poner en funciona el hora

Programar la cocción

Programas, 38-39

Programas de cocción

Consejos practicos de coccion

Tabla de coccción

Precauciones y consejos, 40

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 41

Cortar el suministro electrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Montaje del Kit Guias Deslizables

Hotpoint

ARISTON

! Es importante conservar este manual para poder consulitarlo en todo momento. En caso de vente, de cesion o de mudanza, verifique que permaneceza jusqu al aparato para informar al nuevo propietario sobre su funciona y sobre las advertencias correspondentes.

! Lea atentamente las instrucciones: contienen importante informacion sobre la instalacion, el uso y la seguridad.

Colocacion

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauidaciones y consejos).
! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación Incorrecta puede producir daños a personas, animales o cosas.

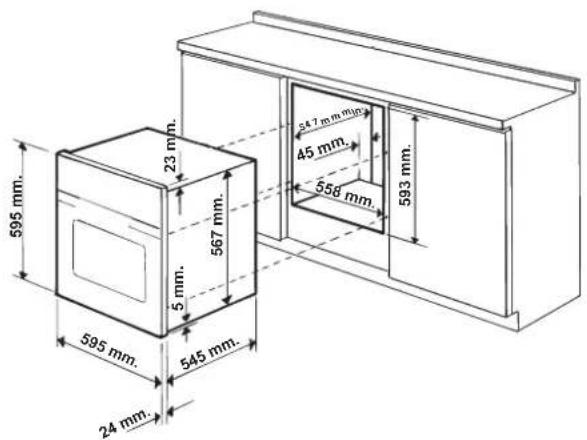

Empotramiento

Para garantizar un buena funcionaamento del aparato esnecessary que el muebleonga lascharacteristicadesecuadas:

• los paneles adyacentes alorno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100^ ;
• para empotrar el hora, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes electricas. El consumo declarado en la placac de caracteristicas ha sido medido en una instalacion de este tipo.

Aireación

Para garantizar una buena aireacion es necessario eliminar la pared posterior del hueco para el hora. Es preferible instalar el hora apoyado sobre dos listeles de madera o sobre una superficie continua queonga una abertura de 45× 560mm como minimum (ver las figuras).

Centrado y lijacion

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte movil del taco (ver /a figura);

espesor de 18 mm:utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm:utilice la segunda ranura (ver la figura).

Para fazer el aparato al mueble: abra la puerta del hora y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la proteccion se debenajarde modo talque nocouldan ser quitadas sinlaayuda deuna herramienta.

Conexión electrica

! Los hornos dotados de cable de alimentacion tripolar, estan fabricados para funcionar con corriente alterna a la tension y fecuencia indicadas en la placac de caracteristicas (ver a continuacion).

Montaje del cable de alimentacion electrica

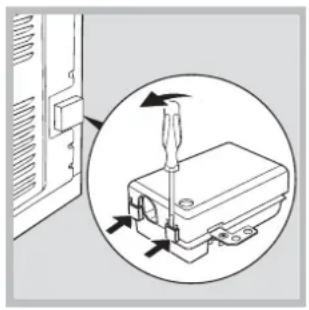

1. Abra el panel de
   bornes hacer
   palanca con un
   destornillador sobre las
   lenguetas laterales de
   la tapa: tire y abralo
   (vere la figura).

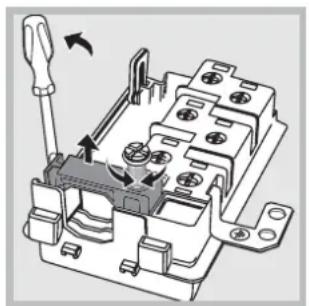

2. Desenrosque el tornillo de la mordaza de terminal de cable y extragalvo hacer palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N- y bajo de las cabezas de los tornillos respetando los colores Azul (N), Marron (L) y Amarillo-Verde (1±)

Conexión del cable de alimentación electrónica a la red

Instale en el cable un enchufe normalizzato para la energia. (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia minima entre los contactos de 3 mm., dimensionado para esta energia y que responds a las normas vigilentes (el conductor de tierra no debe ser interruptido por el interruptor). El cable de alimentación electrónica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50^ la temperature ambiente.

! El instalador es responsable de la correcta
conexion electrica y del complimiento de las normas
de seguridad.

Antes de efectuar la connexion verifique que:

• la tomaonga connexion a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la energia maxima de potencia de laquina indicada en la plaza de caracteristicas (ver mas abajo);

• la tensión de alimentación electrica está comprendida bajo el valor de los价值观s.
• la placata de charteristicas (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es asi, sustituya la toma o el enchufe; no utilise prolongaciones ni conexiones multibles.

! Una vez instalado el aparato, el cable electrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periodicamente y sustituido solo por技术和 autorizados (ver Asistencia).

! LaEmpresa declina toda responsabilidad cuando estas normas no Sean respetadas.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	Litros 58
Dimensiones de los modelos con guías extraibles	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen de los modelos con guías extraibles	Litros 50
Conexiones electricas	Tensión 220-230V~ o 220-240V~ 50/60Hz o 50Hz (ver placaracteristicas) Potencia máxima absorbida: 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiquete de los hornos electricos. Norma EN 50304 Consumo de energia por convecction Natural - funciona de calentimiento: Tradicional; Clase Consumo de energia para calculacion por convecction Forzada - funciona de calentimiento: Pastelería
CE	Este aparato es conforme a las siguientes Normas Comunitarias: -73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones -89/336/CEE del 03/05/89 (Compatibility Electromagnética) y sucesivas modificaciones -93/68/CEE del 22/07/93 y sucesivas modificaciones. -2002/96/CE

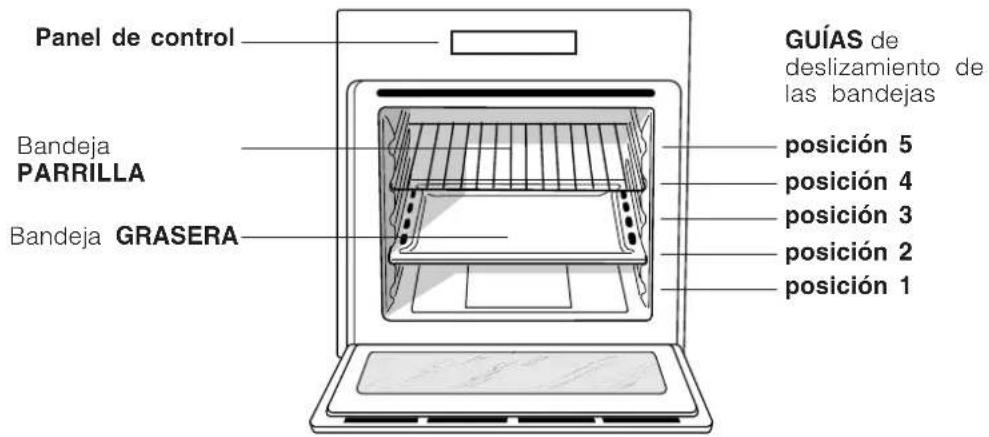

Vista deconjunto

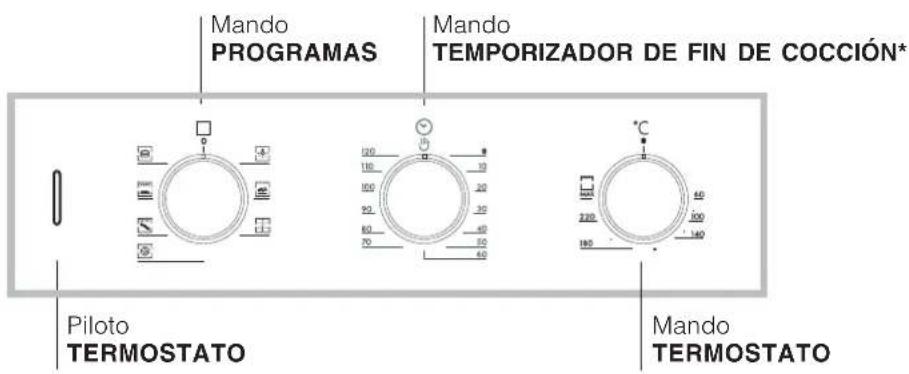

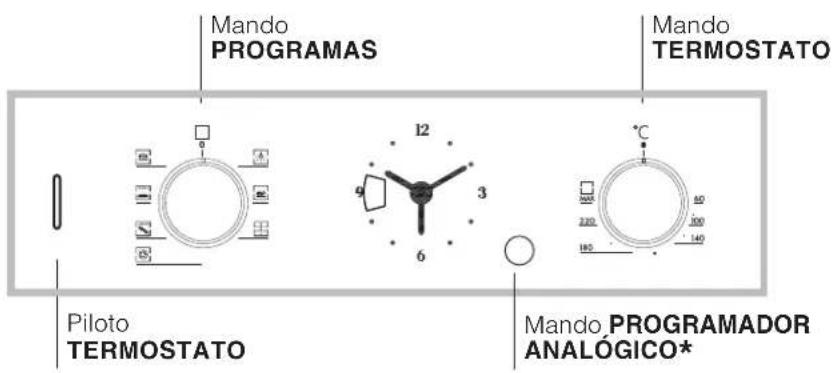

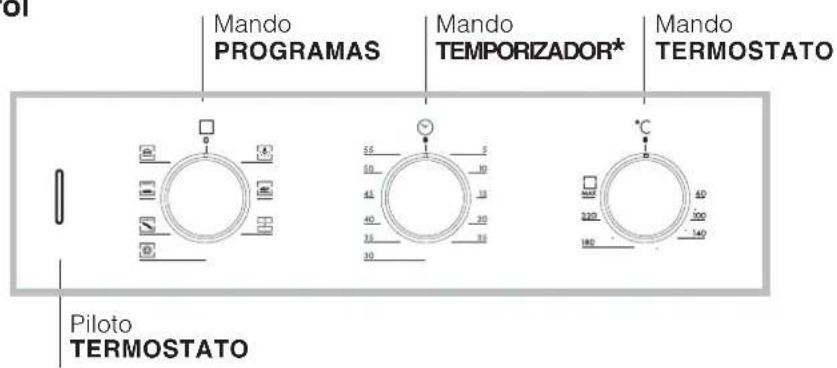

Panel de control

* Presente solo en algunos modelos.

Puesta en funciona

yuso

ES

! La primera vez que encienda el hora, hágalo funcional vacio durante media hora aproximamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del hora y airee el ambiente. El olor que se advierte es bajo a la evaporación de las sustancias realizadas para proteger el hora.

Poner en funciona el hora

1. Seleccione el programa de cocciencia deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocccion (ver Programas) contiene una lista con las cocciones y las correspondientes temperatas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentimiento hasta la temperatura seleccionada
4. Durante la cocción es possible:
5. modifier el programa de cocción con el mando PROGRAMAS;
6. modifier la temperatura con el mando TERMOSTATO;
7. interruprir la cocccion llvando el mando PROGRAMAS hasta la posicion "0"

! No apoye nunca objetos en el fondo del hora porque se pueda darar el esmalte.

! Coloque siempre los recipientes de coccción sobre la parrilla suministrada con el aparato.

Ventilación para enfiambre

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfiambre. El mesmo genera unchorro de aire que sale entre el panel de control y la puerta del hora.

! Al final de la cocción, el ventilador permanece en configuración hasta que el hora está suficientemente frío.

Luz del hora

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocccion.

Utilizar el temporizador*

1. Antes que nada esnecessary cargar el timbre girando el mando TEMPORIZADOR un giro casi complete en sentido horario.
2. Volviendo hacía atrás en sentido antihorario, fije el tiempo deseo hacerco coincidir los horas indicados en el mando TEMPORIZADOR con la referencia fjia que se encontrar en el panel de control.
3. El temporizador es un contador de horas: cuando se cumple el tiempo, emite una Alertsonora.

! El temporizador no controla ni el encendido ni el apagado del hora.

Utilice el temporizador de fin de la cocción*

1. Antes que nada esnecessarycargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCION un giro casicomplete en sentido horario.
2. Volviendo hacía extras en sentido antihorario, fije el tiempo deseado hacerly coincidir los horas indicados en el mando TEMPORIZADOR DE FIN DE COCCION con la referencia fija que se enquiryra en el panel de control.
3. Una vez cumplido el tiempo, se emitirá una sealsonora y el hora se apagará.
4. Cuando el hora está apagado, el temporizador de fin de la cocción se pueda usar como un normal controlador de horas.

! Para usar el hora con funciona manual, o sea, excluyendo el temporizador de fin de coccción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCION hasta el símbolo.

• Presente solo en algunos modelos.

Poner en hora*

1. Pulse el mando del PROGRAMADOR y girelo en sentido horario hastainear la hora corriente.
   ! Es possible modifier la hora solo si el hora está connectado a la red electrica. Ante una interrupción de corriente el PROGRAMADOR se detiene: cuando se restablece la circulación de corriente, se debe modificar nuevomente la hora.

Poner en funciona elorno\*

1. Gire el mando del PROGRAMADOR en sentido horario hasta visualizar en la representation visual el symbolo "山".
2. Tire el mando del PROGRAMADOR y girelo en sentido horario hasta que la aguja roja coincida con la hora corriente. Al finalizar la operation se adviente un golpe.
3. Seleccione el programa de cocciencia deseado con el mando PROGRAMAS.
4. Para apagar el hora lleve el mando PROGRAMAS hasta la posicón "0".

Programar la cocción*

Programar la duración de una cocción con comienzo inmediato

1. Gire el mando del PROGRAMADOR en sentido horario hasta observar el tiempo de coccción眼看 in la representacion visual.

2. Selección el programa de coccción deseado con el mando PROGRAMAS. El hora se encenderá inmediamente y funciona durante todo el tiempo de coccción seleccionado.

3. Cuando se cumple el tiempo, se emite una sealsonora. Para interrupirlo, gire el mando delPROGRAMADOR en sentido horario hasta visualizar en la representation visual el símbolo "A".

4. Lleve el mando PROGRAMAS hasta la posicion "0".
5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 Minutes. El programa se detiene automatistically a las 10:15 horas.

Programar la duración de una cocción con comienzo retrasado

1. Gire el mando del PROGRAMADOR en sentido horario hasta visualizar en la Representacion visual el symbolo "A".
2. Tire el mando del PROGRAMADOR y girelo en sentido horario hasta que la agua roja coincida con la hora de comienzo de la cocción deseada.
3. Gire el mando del PROGRAMADOR en sentido horario hasta observar el tiempo de coccción眼看 en la representación visual.
4. Selección el programa de coccción deseado con el mando PROGRAMAS. El hora se encenderá a la hora de comienzo fjada y funciona durante todo el tiempo de coccción seleccionado.

5. Cuando se cumple el tiempo, se emite una sealsonora. Para interrupirlo, gire el mando delPROGRAMADOR en sentido horario hasta visualizar en la representation visual el-symbolo "A."

6. Lieve el mando PROGRAMAS hasta la posicion "0".

7. Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 Minutes y las 11:00:00 como hora de comienzo. El programa comienza automatistically a las 11:00 horas y dura hasta las 12:15 horas.
   ! Para anular una programacion, gire el mando del PROGRAMADOR en sentido horario hasta visualizar en la representacion visual el symbolo "U".

8. Presente solo en algunos modelos.

Programas de coccción

! En todos los programas se pueda fazer una temperatura entre 60^ y MAX, excepto en:

• BARBACOA (se aconseja elegir solo MAX);
• GRATIN (se aconseja no superar una temperatura de 200^ ).

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utiliser una sola bandeja: si se utilizes varias bandejas se produce una mala distribución de la temperatura.

Programa MULTICOCCION

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en configuracion el ventilador. Debido a que el calor es constante en todo el hora, el aire cocina y tuesta la comida de modo uniforme. Es possible utiliser hasta un maximum de dos bandejas simultanamente.

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en functonimiento el asador automatico (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necessitan una temperatura superficial alta. Realice las cocciones con la puerta del hora cerrada.

Programa GRATIN

SSe enciende el elemento calentador superior y se ponen en functonamiento el ventilador y el asador automatico (cuando existe). A la irradiacion termica unidireccional, le-agrega la circulacion forzada del aire en el interior del hora. Este impide que se quemen superficialmente los alimentos augmentando el poder de penetracion del calor. Realice las cocciones con la puerta del hora cerrada.

Programa HORNO PIZZA

Se activan los elementos calentadores inferior y circular y se pone en funciona el ventilador.Esta combinacion permite un rápido calentamento del hora, con un fuerte aporte de calor preferentemente desde abajo.Cuandoutilice mas

de una bandeja a la vez, en la mitad de la cocción esnecessary intercambiarsus posiciones.

Programa HORNO PASTELERIA

Se enciende el elemento calentador posterior y se pone en funciona el ventilador garantizing un calor suave y uniforme en el interior delorno. Este programa es aconsejable para la coccion de alimentos delicados (por ej. las tortas que necessitan leuded) y algunos preparaciones "mignon" en 3 bandejas simultaneamente.

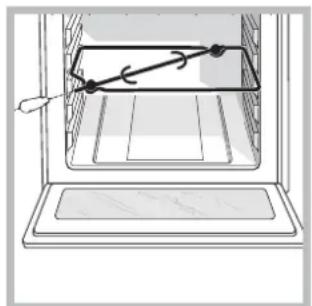

El asador automatico (sólo en algunos modelos)

Paraccional asador automatico (ver la figura) proceda del seguido modo:

1. colocque la grasera en la posicion 1;
2. colocque el sostén del asador automatico en la posicion 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. aggiunte el asador automatico seleccionando con la perilla PROGRAMAS o

Consejos practicos de cocción

! En las cocaciones ventiladas no utilise las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podra provocar quemaduras de las comida delicadas.
! En las cocaciones BARBACOA y GRATIN, colque la grasera en la posicion 1 para recoger los residuos de cocccion (jugos y/o grasas).

MULTICOCCION

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requirecen mayor calor.
• Colque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posicion 3 o 4 y colocque los alimentos en el centro de la parrilla.
• Se aconseja fazer el nivel de energia en el valor máximo. No se alarme si la resistencia superior no permanece constantly encendida: su funciona está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con elorno.

Utilizando la grasera se augmente el tiempo de coccción y dificilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de coccción

Programas Al	cantos	Peso(Kg)	Posición de los estantes	Precalentimiento(minutos)	Temperatura aconsejada	Duración de la cocción(minutos)
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Multicoccción	Pizza (en 2 niveles)	1	2 y 4).	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4).	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4).	10	190	20-25
		0.5	2 y 4).	10	180	10-15
	Bizcochos (en 2 niveles)	0.5	2	10	170	15-20
	Bizcocho (en 1 nivel)	1	2 y 4).	10	170	20-25
	Bizcocho (en 2 niveles)	1.5	3	15	200	25-30
	Tortas saladas
Barbacoa	Lenguados y sepias	1	4	5	MAX	8-10
	Broquetas de calamares y cangrejos	1	4	5	MAX	6-8
	Filete de merluza	1	4	5	MAX	10
	Verduras a la parrilla	1	3 o 4	5	MAX	10-15
	Bistec de ternera	1	4	5	MAX	15-20
	Chuletas	1	4	5	MAX	15-20
	Hamburguesas	1	4	5	MAX	7-10
	Caballa	1	4	5	MAX	15-20
	Tostadas	n.° 4	4	5	MAX	2-3
	Con asador automatístico (cuando existe)	1.0	-	-	100%	80-90
	Asado de ternera	1.5	-	-	100%	70-80
	Pollo asado	1.0	-	-	100%	70-80
	Cordero asado
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automatístico (cuando existe)	1.5	-	10	200	70-80
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-75
	Pollo (asado) + patatas (en la grasa)	-	2	10	200	70-75
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps renlos (en 2 niveles)	1.2	2 y 4).	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4).	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4).	15	210	15-20
	Hojaldre renlos con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merenque (en 3 niveles)	0.5	1 y 3 y 5	15	90	180

Precauciones y consejos

ES

! El aparato ha sido proyecto y fabricado en conformidad con las normas internzonales de segundad. Estas advertencias se suministran por razones de segundad y deben ser leidas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligiosodeojarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilise siempre las manijas correspondentes ubicadas en los costados del hora.
• No toque laquina descalzo o con las manos y pies mojados o humedes.
• El aparato debe ser utilisé para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones containidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunos partes de la puerta delorno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentacion electrica de others electrodomesticos entre en contacto con partes calientes del homo.
• No obstruya las aberturas de ventilacion y de eliminacion del calor.
• Tome la manija de aperture de la puerta en el centro: a los costados podra estar caliente.
• Utilice sempre guantes paraorno para introducir o extraer recipientes.
• No cubra el fondo del hora con hojas de aluminio.
• No coloque materiales inflamables en elorno: si el aparato se pone en funciona inadvertamente podra incendiarse.
• Controle siempre que los mandos estén en la posicion “ ”/“O” cuando no se usa el aparato.
• No disconnecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red electrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del hora abierta.
• No está previsto que el aparato sea realizado por personas (niños incluidos) con reducidas capacities fisicas, sensoriales o mentales, por personas in expertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instruciones preliminares sobre el uso del aparato.
• Evitar que los niños juguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajés PODRAN ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomesticos viejos no peuvent ser arrojados en los contenedores municipales habituales; tener que ser recogidos selectivement para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el medioambiente. El simbolo del cubo de basura tachado semarca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relacion a la correcta eleminación de su electrodomestico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el hora en los horarios que van desde las ultimas horas de la tarde hasta las primeras horas de lamana, se collaborated reduciendo la energia de absorccion de las entreprises electricas.
• Se recomienda efectuar siempre las cocaciones en BARBACOA y GRATIN con la puerta cerrada: ya sea para Obtener mejoras resultados como para un sensible ahorro de energia (10%approximadamente).
• Mantenga efectentes y limpias las juntas para que se adheran bien a la puerta y no provoquen dispersion del calor.

Asistencia

Comunique:

• el modelo de laquina (Mod.)
• el numero de series (S/N)

Esta informacion se encuesta en la placac decharacteristicas. ubicada en el aparato y/o en el embalaje.

La?siguienteinformacionesola soloparaEspana

Para Others paises de haber hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes
- Mano deILA de los先进技术
Desplazamiento a su domicilio de los先进技术

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de assistencia的技术ica (SAT)

Llame al 902.133.133 y nuestros技术和 intervendrán con rapidez y eficacia, devolviendo el electrodométrico a sus conditiones optimas de configuración.

En el SAT encontrará recambios, accesorios y productos espécicos para la limpieza y mantenimiento de su electrodométrico a precios compatibilivos.

ESTAMOS A SU SERVICIO

Cortar el suministro electrico

Antes de realizar cualquier operation, desconecte el aparato de la red de alimentacion electrica.

Limpiar el aparato

Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueda limpar con una esponja empapada en agua tibia y jabon neutro. Si las manchas son dificiles de eliminar use productospecificos. Se aconseja enjuagar abundamente y secar afterwards de la limpieza. No utilisepolvos abrasivos ni sustancias corrosivas.
- El interior delorno se debe limpiar preferentamente. cada vez que se utilizes, cuando todas esta tibio. Utilice agua caliente y detergente, enjuague ySEO.
Seque con un pano suave. Evite los productos abrasivos.
- Los accesos se PUden lavar como cualquier vajilla, incluso en lavavajillas, con exception de las guías deslizables.
- No utilise nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y sequelo con un paño suave; no utilise materiales asperos abrasivos o raederas metálicas afliladas que能把n rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es possible extraer la puerta del hora:

1. paraarlo, abra Completely la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

contrario.

1. sujete la puerta de los
   costados externos y ciérrela
   lenta pero no Completely.
   Presione los sujetadores F,
   luego tire la puerta hacsi
   mismo, extrayendola de las
   bisagras (ver la figura).
   Vuelva a colocar la puerta
   siguiendo el mismo
   procedimiento pero en sentido

Controle las juntas

Controle periodicamente el estado de la junta que rodea la puerta del hora. Si se encontrarara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el hora hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminacion del hora: 1. Desenrosque la tapa de vidrio del portalampara.

2.Extraiga la bombilla y sustituyala con una analoga: potencia de 25 W, casquillo E14.
3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenosque los dos tornillos A (ver la figura). Si el hora posee paneles autolimpiantes, los mismos quedaranmomentaneamente desmontados.

2. Sustituya los tornillos A con los tornillos y los distanciadores ( + ) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

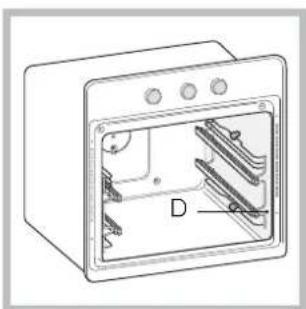

1. Fije los dos encastres
   D de la guía en los
   orificios correspondientes
   ubicados en las paredes
   del hora (ver la figura).
   Los orificios para la guía
   izquierda está umbicados
   arriba, cuando los
   orificios para la guía
   derecha está abajo.

2. Porultimate,encastre la guia en el distanciador C.

3. No colocque las guías deslizables en la posición 5.

Italiano, 1

English, 12

Français, 22

Espanol, 32

Portuges, 42

Pycckn,52

FZ 61.1/HA
FZ 61.1 IX /HA
FZ 612.2/HA
FZ 612.1 IX /HA
FZ 65.1/HA
FZ 65.1 IX /HA
F 60.1 /HA
F 60.1 IX /HA
FQ 61.1/HA
FQ 61.1 IX /HA
FZ 62 C.1/HA
FZ 62 C.1 IX /HA
FZ 65 C.1/HA
FZ 65 C.1 IX /HA
FD 61.1/HA
XF 695.1/HA
FZ612 C.1 IX /HA
FZ 612 C.1/HA
F 627 C.1 IX /HA
F 627 C.1 /HA
FZ 657 C.1 IX /HA
FZ 657 C.1/HA

Índice

Instalacao, 43-44

Posicionamento

Ligação eletrica

Placa de identificacao

1. Atarraxe os novos parafudos B e os respectivos espacácdores C, montando también os painés auto-limpantes.
