FD 61.1 (ICE)HA - Forno HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	HOTPOINT-ARISTON
Modello	FD 61.1 (ICE)HA
Dimensioni (L x A x P)	43,5 x 32 x 41,5 cm
Volume	58 L
Dimensioni con guide telescopiche	37,5 x 32 x 41,5 cm
Volume con guide telescopiche	50 L
Alimentazione elettrica	220-230 V~ o 220-240 V~, 50/60 Hz, 2800 W max
Programmi di cottura	Tradizionale, Multicottura, Barbecue, Gratin, Pizza, Pasticceria
Funzioni speciali	Timer, programmatore fine cottura, illuminazione interna, girarrosto (su alcuni modelli)
Tipo di comando	Manopole rotative (programmi, termostato, programmatore)
Materiale della porta	Vetro removibile per pulizia
Illuminazione interna	Lampadina 25 W, attacco E14
Pulizia	Porta smontabile, guarnizioni verificabili, pulizia con spugna e sapone neutro
Sicurezza	Blocco bambini non menzionato, ma non toccare gli elementi caldi, tenere i bambini a distanza
Accessori inclusi	Griglia, leccarda, culla girarrosto (secondo il modello)
Installazione	Incastro richiede cavità 560x... (leggere istruzioni), aerazione posteriore
Collegamento elettrico	Cavo tripolare blu (N), marrone (L), giallo-verde (terra), presa standard o interruttore omnipolare
Consumo energetico	Classe energetica secondo direttiva 2002/40/CE, convezione naturale e forzata
Pezzi di ricambio e riparabilità	Lampadina sostituibile (25W E14), guide telescopiche disponibili in kit, guarnizione porta verificabile

Domande frequenti - FD 61.1 (ICE)HA HOTPOINT-ARISTON

Come installare correttamente il forno in un mobile?

L'installazione deve essere eseguita da un professionista. La cavità deve avere una profondità di almeno 560 mm ed essere priva di parete posteriore per l'aerazione. Utilizzare i tasselli di fissaggio in base allo spessore del mobile (16, 18 o 20 mm) e avvitare le 4 viti nei fori del telaio dopo aver aperto la porta.

Qual è la procedura per il primo accensione del forno?

Fai funzionare il forno a vuoto, porta chiusa, per almeno 1 ora alla temperatura massima. Ciò permette di evaporare i prodotti di protezione. Successivamente, spegni, apri la porta e arieggia la stanza.

Come utilizzare la funzione timer?

Ruota la manopola del timer in senso orario per caricarlo, poi torna indietro per selezionare il tempo desiderato di fronte al riferimento fisso. Il timer emette un segnale acustico alla fine, ma non spegne il forno.

Come programmare una cottura con partenza ritardata?

Ruota la manopola del programmatore fino al simbolo 'A' (orologio), tiralo per impostare l'ora di partenza (lancetta rossa), poi imposta la durata di cottura nella finestra. Seleziona il programma di cottura. Il forno si accende automaticamente all'ora programmata.

Quali sono i programmi di cottura disponibili e i loro usi?

I programmi sono: Tradizionale (calore volta e suola, un solo livello), Multi-cottura (tutte le resistenze + turbina, fino a 2 livelli), Barbecue (griglia volta + girarrosto, temperatura elevata), Gratin (volta + ventilatore, per gratinare), Pizza (suola + circolare + turbina, calore intenso in basso), Pasticceria (resistenza posteriore + turbina, cottura dolce su 3 livelli).

Come pulire la porta del forno?

Utilizzare prodotti non abrasivi e una spugna morbida. Per una pulizia profonda, è possibile smontare la porta: aprila completamente, solleva le leve delle cerniere, richiudila a metà, premi sui fermi e tira la porta verso di te. Rimonta facendo l'inverso.

Come sostituire la lampadina dell'illuminazione del forno?

Svita il coperchio in vetro del portalampada, svita la lampadina difettosa e sostituiscila con una dello stesso tipo: 25 W, attacco E14. Rimonta il coperchio.

Quali precauzioni di sicurezza sono da rispettare?

Non toccare gli elementi caldi, tenere i bambini a distanza, utilizzare guanti protettivi, non coprire la suola con carta alluminio, non riporre oggetti infiammabili nel forno, e scollegare l'apparecchio prima di qualsiasi pulizia.

Come montare il kit delle guide telescopiche?

Svita le viti A sulle pareti laterali, sostituiscile con le viti e i distanziali forniti nel kit. Fissa i dispositivi di fissaggio della guida nei fori previsti (sinistra in alto, destra in basso) e incastra la guida sul distanziale. Non montare le guide al livello 5.

Cosa fare in caso di malfunzionamento?

Non tentare di riparare l'apparecchio da solo. Contatta il servizio di assistenza indicando il modello (Mod.) e il numero di serie (S/N) riportati sulla targhetta identificativa.

MANUALE UTENTE FD 61.1 (ICE)HA HOTPOINT-ARISTON

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5

Avviare ilorno

Utilizzare il timer

Programmatore analogico, 6

Impostare l'ora

Avviare ilorno

Programmare la cottura

Programmi, 7-8

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

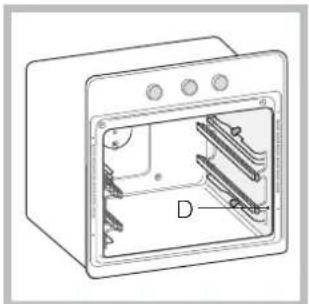

Montaggio del Kit Guide Scorrevoli

Assistenza, 11

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

Hotpoint

ARISTON

IT

Installazione

T

I'importante conservare甚么o libretto per poterlo consultare in ogni momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.

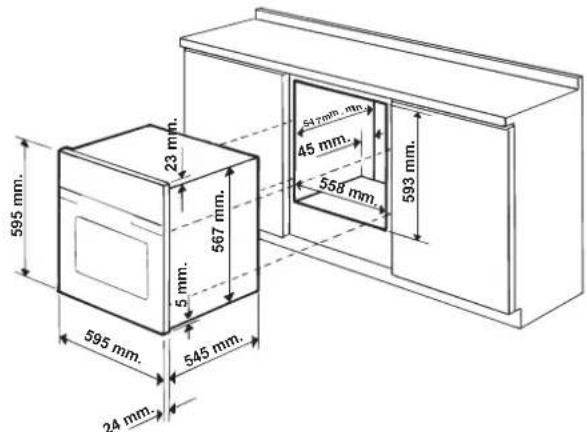

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile delve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetto caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20mm : rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura, comegia predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tutte sulla aiuto di quale utensile.

Collegamento elettrico

! I fornì dotati di cavo di alimentazione tripolare sono predispositi per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetto caratteristiche (vedi除去).

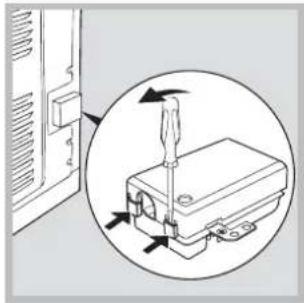

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).
2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).
3. Togliere le viti dei contatti L-N- e poi fissare i cavetti除去 le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (12)

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta caratteristiche (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogato dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去)

• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去)

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere disponibile raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume	lt. 58
Dimensioni modelli con guide estraibili	larghezza cm 37,5 altezza cm 32 profondità cm 41,5
Volume modelli con guide estraibili	lt. 50
Collegamenti elettrici	tensione a 220-230V~ o 220- 240V~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304 Consumo energia convenzione Naturale - funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Pasticceria.
CE	Questa apparecchiatura è conformere alle segunti Dirette Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

IT

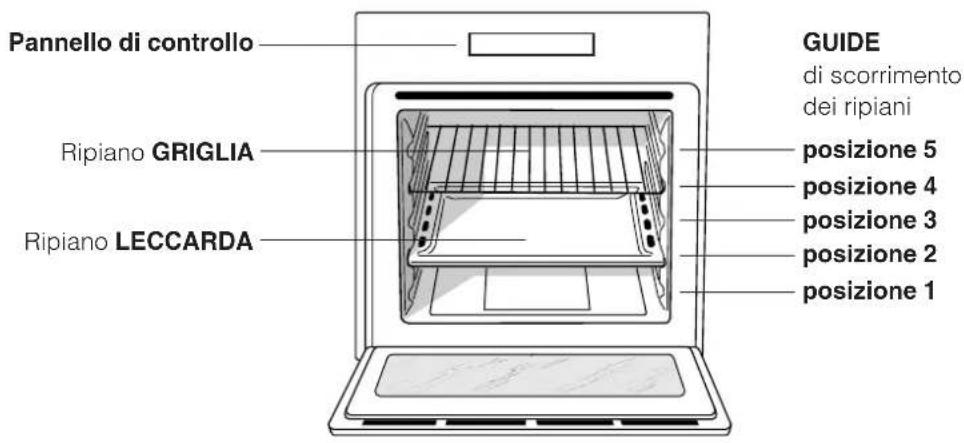

Vista d'insieme

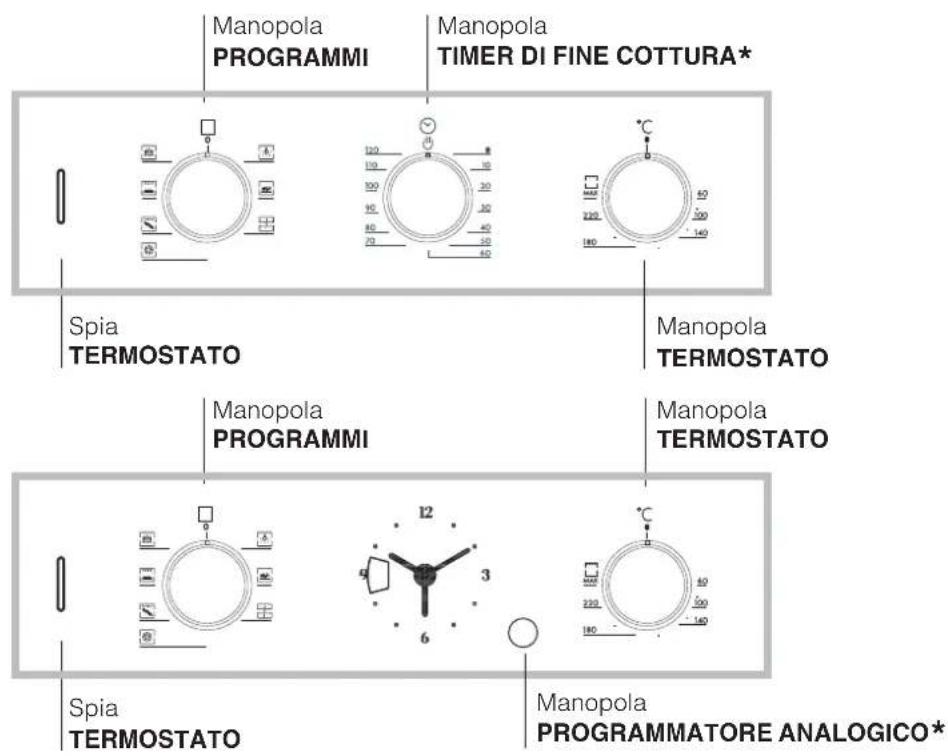

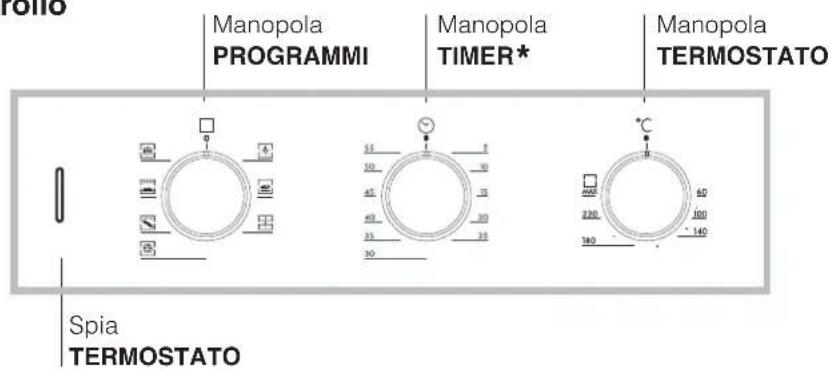

Pannello di controllo

* Presente solo in alcuni modelli.

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare ilorno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;

6. modificare la temperatura agenda sulla manopola TERMOSTATO;

7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

!A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce delorno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si selezione un programma di cottura.

Utilizzare il timer*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.

! Il timer non controlling l'accensione e lo spegnimento delorno.

Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.
3. A tempo scaduto emette un segnale acustico e spegne il forno.
4. Quando il fornò è spento il timer di fine cottura può essere usato come un normale contaminuti.

! Perutilizzare il fornoin funzionamento manuale, escludendo cieo il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA sino al simbolo.

• Presente solo in alcuni modelli.

IT

Impostare l'ora*

1. Premere la manopola del PROGRAMMATORE e ruotarla in senso orario fino a impostare l'ora corrente.
   ! L'impostazione dell'ora è possibile solo se il forno è collegato all'impianto elettrico. In caso di mancanza di corrente il PROGRAMMATORE si ferma: al ripristino della corrente è necessario regolare nuovamente l'ora.

Avviare il forno*

1. Ruotare la manopola del PROGRAMMATORE in senso orario bajo a visualizzazione sulla finestrella il simbolo "山".
2. Tirare la manopola del PROGRAMMATORE e ruotarla in senso orario fino a portare la lancetta rossa in corrispondenza dell'ora corrente. A fine operazione di avertirà uno scatto.
3. Selezionare il programma di cottura desiderato con la manopola PROGRAMMI.
4. Per spagnere il forno portare la manopola PROGRAMMI in posizione "0".

Programmare la cottura*

Programmare una durata con inizio immediato

1. Ruotare la manopola del PROGRAMMATORE in senso orario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.
2. Selezionare il programma di cottura desiderato con la manopola PROGRAMMI. Ilorno si accende subito e funzione per il tempo di durata cottura impostato.
3. A tempo scaduto viene emesso un segnale acustico. Per interromperlo ruotare la manopola del PROGRAMMATORE in senso orario fino a visualizzare sulla finestrella il significolo "A".

4. Portare la manopola PROGRAMMI in posizione "0".

5. Esempio: sono le ore 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare una durata con inizio ridardato

1. Ruotare la manopola del PROGRAMMATORE in senso orario fino a visualizzare sulla finestrella il simbolo "A".
2. Tirare la manopola del PROGRAMMATORE e ruotarla in senso orario fino a portare la lancetta rossa in corrispondenza dell'ora di inizio cottura voluta.
3. Ruotare la manopola del PROGRAMMATORE in senso orario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.
4. Selezionare il programma di cottura desiderato con la manopola PROGRAMMI. Ilorno si accendera all'ora di inizio impostata e funzionera per il tempo di durata cottura impostato.
5. A tempo scaduto viene emesso un segnale acustico. Per interromperlo ruotare la manopola del PROGRAMMATORE in senso orario fino a visualizzare sulla finestrella il significolo "A".

6. Portare la manopola PROGRAMMI in posizione "0".

7. Esempio: sono le ore 9:00, viene programmatauna durata di 1 ora e 15 minuti e si impostano le 11:00 come ora di inizio. Il programma inizia automaticamente alle 11:00 e dura fine alle 12:15.

! Per annullare una programmazione ruotare la manopola del PROGRAMMATORE in senso orario fina a visualizzare sulla finestrella il significolo "".

• Presente solo in alcuni modelli.

Programmi di cottura

!Per tutti i programmi e impostabile una temperatura tra 60^ e MAX, tranne:

• BARBECUE (si consiglia di impostare solo su MAX);
• GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possible utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta del forn o chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno delorno. Cio impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizi più di un ripiano alla volta, è necessario cancellarli di posizione tra loro a meta cottura.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni "mignon" sui trè ripiani contemporaneamente.

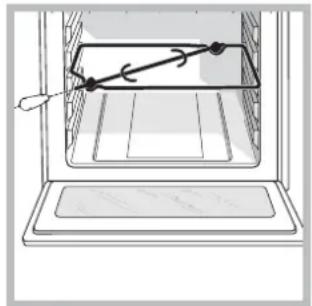

Girarrosto (solo in alcuni modelli)

Per azionare il girarro (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in posizione 3
   e inseire lo spiedo nell'apposto foro posto sulla parete posteriore del forno;
3. azionare il girarrosto selezionando con la

manopola PROGRAMMI

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residi di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile insereire la mozzarella a meta cottura.

Tabella cottura

Programmi Alienti	Peso(Kg)	Posizione dei ripiani	Preriscaldamento(minuti)	Temperatura consigliata	Durata cottura(minuti)
FornoTradizionale	AnatraArrostodi vitello o manzoArrostodi maialeBiscotti (di frolla)Crostate	131313-313	1515151515	200200200180180180	65-7570-7570-8015-2030-35
Multicottura	Pizza (su 2 ripiani)LasagneAgnelloPollo arrosto + patateSgombroPlum-cakeBigné (su 2 ripiani)Biscotti(su 2 ripiani)Pan di spagna (su 1 ripiano)Pan di spagna (su 2 ripiani)Torte salute	131212121212121212121.5	2e4101015101010101010101015	230180180170190180170170170200	15-2030-3540-4560-7030-3540-5020-2510-1515-2020-2525-30
Barbecue	Sogliole e seppieSpiedini di calamari e gamberiFiletto di merluzzoVerdure allag rigliaBistecca di vitelloCotoletteHamburgerSgombriToast	1414141414141414	5555555555555	MAXMAXMAXMAXMAXMAXMAX	8-106-81010-1515-2015-207-1015-202-3
	Con girarrosto (ove presente)Vitello allo spiedoPollo allo spiedoAgnello allo spiedo	1.01.51.0	- -	100%100%100%	80-9070-8070-80
Gratin	Pollo alla grigliaSeppie	1.51.5	22	200200	55-6030-35
	Con girarrosto (ove presente)Vitello allo spiedoAgnello allo spiedoPollo (allo spiedo)+patate (sulla leccarda)	1.51.51.5-	- - -10101010	200200200200	70-8070-8070-7570-75
Forno Pizza	PizzaArrostodi vitello o manzoPollo	0.512	310	220220	15-2025-3060-70
	CrostateTorta di fruttaPlum-cakePan di spagnaCrèpes farcite (su 2 ripiani)Cake piccoli (su 2 ripiani)Salatini di sfoglia al formaggio (su 2 ripiani)Bigné (su 3 ripiani)Biscotti (su 3 ripiani)Meringhe (su 3 ripiani)	0.51203332e42e41e3e5	15151515151515	18018020019021018018090	20-3040-4540-5025-3030-3520-2520-2515-2020-2520-2518020-2520-25180180

!L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi delorno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre quanti da forno per insere o estrarre recipienti.
  Non rivestire il fondo delorno con fogli di alluminio.
  Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSONO inavvertamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“o” quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.

Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Non appoggiare oggetti pesanti sulla porta del forno aperta.
- Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte disponibile fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Manutenzione e cura

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapore neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
  Nonutilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di se extraendola dalle cerniere (vedi figura).

Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avenuita riparazione.

Sostituire la lampadina

Per sostuire la lampadina di illuminazione delorno: 1. Svitare il coperchio in vetro del portalampada.

1. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
2. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Svitare le due viti A (vedi figura). Se il forno è dotato di pannelli autopulenti, essi risulteranno momentaneamente smontati.

2. Sostituire le viti A con le viti e i distanzieri (B + C) forniti nel kit.

1. Avvitare le nuove viti B e i relativi distanzieri C, rimontandoancheipannelliautopulenti.

1. Fissare i due incastri D della guida negli apposti fori posti sulle pareti del forno (vedi figura). I fori per la guida sinistra sono posizionati in alto, perché i fori per quella destra sono in basso.

2. Infine incastrare la guida sul distanziere C.

3. Non insere le guide scorrevoli alla posizione 5.

Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESsORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protegge il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisito il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia preve de la sostituzione a prezzo agevato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English,12

Français, 22

Espanol, 32 Portugues, 42

Pycckn,52

KZ

FZ 61.1/HA

FZ61.1 IX/HA

FZ 612.2/HA

FZ 612.1 IX /HA

FZ 65.1/HA

FZ 65.1 IX/HA

F 60.1/HA

F 60.1 IX /HA

FQ 61.1/HA

FQ 61.1 IX /HA

FZ 62 C.1/HA

FZ 62 C.1 IX /HA

FZ 65 C.1/HA

FZ 65 C.1 IX /HA

FD 61.1 /HA

XF 695.1/HA

FZ 612 C.1 IX /HA

FZ612C.1/HA

F 627 C.1 IX /HA

F 627 C.1/HA

FZ 657 C.1 IX /HA

FZ 657 C.1/HA

Contents

Installation, 13-14

Positioning
