INTRODUCCION

Felidades por la compra de su Gemini MM-3000 mezclador 19" 3 canales estéreo. Este mezclador de做生意 incorpora la ultima Tecnología y está amparado por 1 año de garantía, excluyendo el cross fader. El cross fader está cubierto por 90 días de garantía. Antes de usar le sugrimos lea detenidamente estas instructaciones.

CHARACTERISTICAS

-Mezclador de 19^ 5 canales estereo
- Entradas RCA 8 linea, 2 convertible phono/linea
Salidas balanceadas XLR y RCA para Master
Salidas Grabacion y Zona por RCA
- 3 bandas EQ por canal
- Volumen rotativo de cue, con fader CUE/PGM
- Entrada Mic XLR con EQ y Talkover
Crossfader asignable Railglide

PRECAUCIONES

1. Las instrucciones deben leverse antes de usar este equipo.
2. Para reducir el riesgo de shock electrico, no abra la unidad. Por favor acuda a un technician equivalido de Gemini paraequalquier averia.

EN USA - SI USTED TIENE PROBLEMAS CON ESTA UNIDAD LLAME AATENCION AL CLIENTE GEMINI EN: 1 [phone]. NO INTENTE DEVOLVER EL EQUIPO A SU DISTRIBUTOR.

1. No exponga esta unidad a rayos de sol o unidad calorica como radiadores o estufas.
   4.Estaunidaddebe limpiarse solo con un pano humedo.Evite disolventes uotros productos detergentes.
2. Al trasladar el equipo, utilise la caja original y su embalaje. este reducirá el riesgo de dáños durante el transporte.

3. NO EXPONGA ESTA UNIDAD A LLUVIA O ROCIO.

4. NO USE LIMPIADOS DESPRAY O LUBRICANTES EN LOS CONTROLES, SUPERFICIES O INTERRUPTORES.

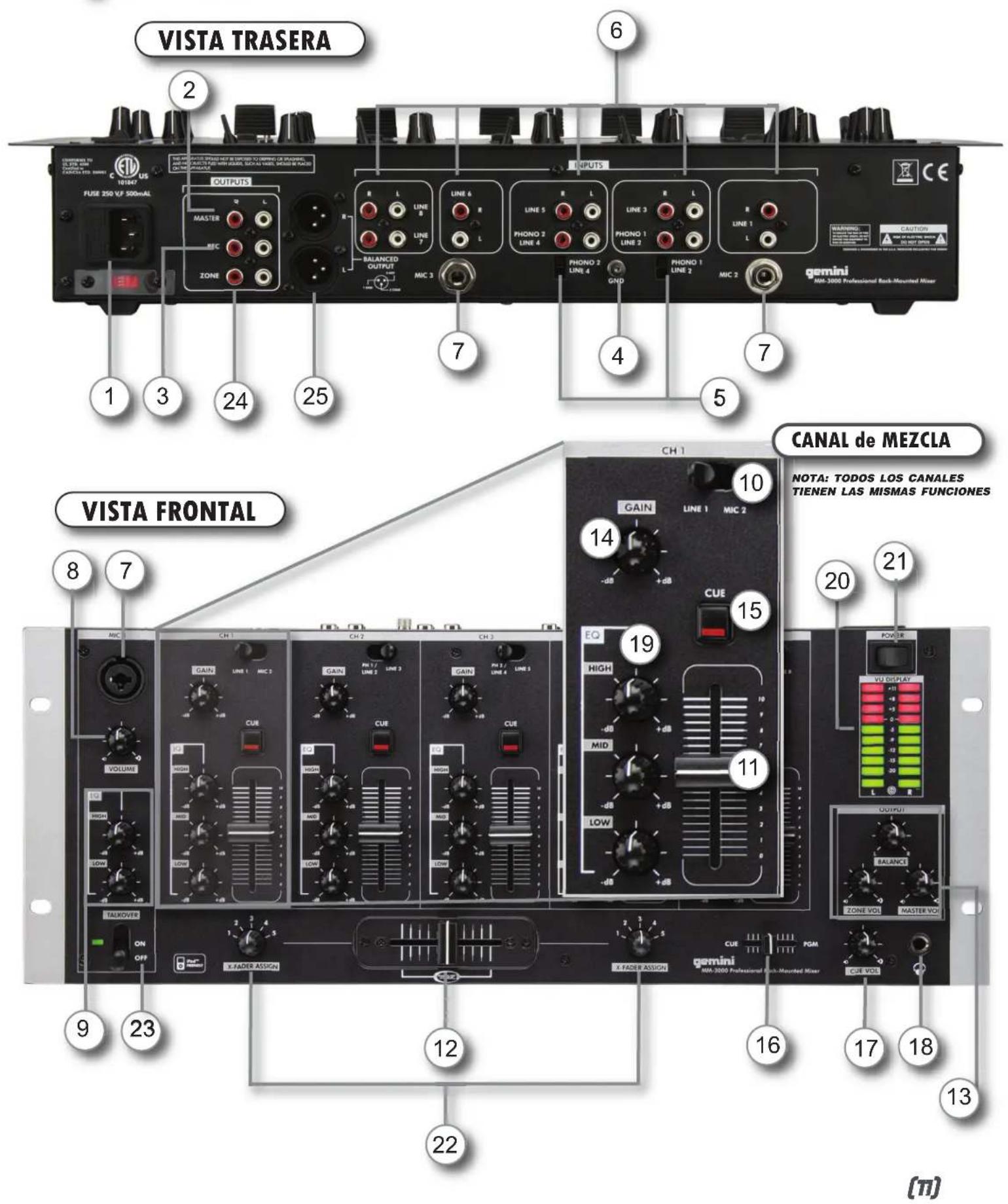

CONEXIONES

21

Asegürese que el interruptor general está en posición OFF antes de hacer conexiones.

1

CABLE DE ALIMENTACION

Esta unidad trae CABLE DE ALIMENTACION. Conectelo en la trasera y a la toma adecuada de corrente. 25

El MM-3000iene salidas balanceadas en el panel trasero:

2

SALIDA MASTER RCA

conecta el mezclador al amplificador principal usingo cables estandar de conectores RCA.

3

SALIDA DE GRABACION

La salsa de GRABACION puede usarse para conectar el mezclador a una grabadora, permitiendo grabar su mezcla con cables RCA. 24

24

SALIDA ZONA permite controlar una calidadSeparateda para monitorizar en la cabina de DJ u other zona separada.

4

TORNILLO DE MASA

Si utilizes un giradiscos nécessitar做一个 toma de masa para su cable RCA atornillando al TORNILLO DE MASA localizo en la trasera de su MM-3000.

Conecte un PHONO (Giradiscos) con linea de masa al TORNILLO DE TOMA DE MASA plateado en el centro de la parte trasera.

5

El MM-3000 Tiene 2 ENTRADAS CONVERTIBLE PHONO/LINEA (PH/LN) POR RCA Los interruptores emplazados a lacke de las entradas RCA de canales 2 y 3 permiten elegir entre PHONO (Giradiscos) o LINEA (Mp3, CD, cassette etc...).y deben situarse en su correcta posicion.

Cuando está en posición PH pueda conectar cualquier giradiscos con capsaleta magnética, acordandose de conectar la mesa (ver conexión de TOMA DE TIERRA) o podra haber zumbidos

Y cuando está en posicion LN pueda conectarrial quialier unidad de nivel de linea como Mp3, CD, cassette etc).

NOTA: CONECTANDO UN APARATO DE LINEA EN UNA ENTRADA DE PH PUEDE CREAR SOBRECARGA DEL MEZCLADOR Y DISTORSION.

Ahora ya能把 conectar los RCA's de su fuente de sonido en los respec-tivos CANALES (CH).

Cuando todas las conexiones estén hechas, encienda el mezclador con el 21 INTERRUPTOR GENERAL.

MIC (MICROFONO)

La entrada de MIC esta alojada en la esquina izquierda superior del frontal del MM-3000 y permitteequalquier jack 1 / 4" no balanceado.Puede controlar la ganancia e incluso graves y agudos de esta entrada. (Vea CONTROLES

1

18

SALIDA AURICULARES

Laitters de Aurticulas situada en la esquina derecha inferior del MM-3000 permite conexion de jack 1 / 4'' y/o adaptador fácilando la preescucha del programa antes de lanzarlo, ajustando el volumen y el PGM mix en el auricular (vea CONTROLES).

CONTROLS

CONTROL DE MICROFONO

Bajo la entrada de micrófono jack está los controlles de micrófono, que consisten en:

VOLUMEN DE MICRO

Permite ajuster el nivel de volumen del micro.

EQ

Permite controlar el nivel de bajas y altas fecuencias del microfono.

TALKOVER

Cuando está en posicion ON el INTERRUPTOR TALKOVER bajo el volumen de la música en 20 dB dando prioridad de palabra.

CUE/PGM FADER

El CUE/PGM ROTATIVO determina la mezcla entre el CUE DE CANAL(s) y la SALIDA PRINCIPAL.

CUE VOLUMEN ROTATIVO

El CUE VOLUMEN ROTATIVO ajusta la calidad de AURICULARES DE MONITOR.

SALIDA AURICULARES DE MONITOR

LA SALIDA DE AURCULARES DE MONITOR ageta jack 1 / 4 y puede usarse para MONITORIZAR EL CUE como se explicara aqui.

VUMETER

El MM-3000 Tiene un VU METER que permite ver los decibelios de calidad en MASTER DE IZQUIERDA Y DERECHA.

CONTROLES CONTINUADO

12

CROSS FADER

El CROSS FADER permite mezclar de una fuente de sonido a另一边. En el MM-3000 el CROSS FADER es asignable entre todos los canales (5). El CROSS FADER en el MM-3000 es también removable por si necesita reemplazarse. El CROSSFADER RG-45 (RAILGLIDE™) DUAL-RAIL, que tiene dos guías internas de acero inoxidable y permite un desplazimiento aun más suave yPRECIO peut ser adquirido en su distribuidor habitual de GEMINI.

22

CROSSFADER ASIGNACION

La ASIGNACION del CROSSFADER permite asignar uno de los CANALES del mezclador al crossfader. El CROSSFADERoniace mezclará suavamente entre los canales seleccionados. Los canales no asignados al CROSSFADER funciona normalmente.

NOTA:AI USAR UN CROSS FADER DESPLACE SUAVEMENTE DE PUNTA A PUNTA. SI PRESIONA HACIA ABAJO LOS CONTROLES PUEDE DOBLAR LOS CONTACTOS Y CAUSAR PERDIDAS DE SONIDO.

13

SELECTION DE SALIDA MASTER

La SECCION DE SALIDA MASTER rotativa ajusta el volumen principal y de zona y también el balance de IZQUIERDA y DERECHA de las salidas.

CANAL DE MEZCLA

(NOTA: LOS 5 CANALES TIENEN LAS MIMMAS FUNCIONES)

10

SELECTOR ENTRADA DE CANAL

El SELECTOR DE ENTRADA DE CANAL permite elegir que entrada va a ser controlada por este canal FADER.

Por exemple el CANAL (1) el SELECTOR DE ENTRADA permite elegir entre LINEA 1 o MIC 2, y en CANAL (2) el SELECTOR DE ENTRADA permite elegir entre PHONO 1/LINEA 2 y LINEA 3, y también en el

CANAL (3) el SELECTOR DE ENRADA permite elegir entre PHONO

2/LINEA 4 y LINEA 5 por lo que en CANAL (4) pueda elegir entre LINEA 6 y MIC 3 y en el CANAL (5) pueda elegir entre LINEA 7 y LINEA 8. (ver CONVERTIBLE LINEA) para PHONO 1/ LINEA 2 y PHONO 2/ LINEA 4.

GANANCIA ROTATIVA DE CANAL

La GANANCIA ROTATIVA DE CANAL permiteacular la senal de cada canal individual dependiendo de como de alta obaja sea la senal.

11

VOLUMEN DE CANAL

Despues de elegir que canal va a utiliser con el SELECTOR DE ENTRADA el correspondiente FADER DE CANAL le permitirá ajustar el volumen de este particular CANAL.

15

CUA DE CANAL

Los botones de CUE DE CANAL permiten elegir que canal desea monitorizar a工程技术 de sus auriculares, pueda elegir desde uno hastaequalquier combinacion de los cinco.

19

3 BANDAS EQ

El EQ de 3 BANDAS ajusta el tono de cada CANAL en las tres Frequencias dadas (BANDAS) para ajustar, GRAVES, MEDIOS (MID), y AGUDOS,可以更好 ser los ajustges para augmentar o disminuir las tres Frequencias hasta que la audicion del programa musical sea la眼看a.

FADER REEMPLAZABLE

1. DESATORNIILLE EL FADER (B). NO TOQUE LOS TORNILLOS INTERIORES (C) CON CUIDADO SAQUE EL VIEJO CROSS FADER

Y DESCONECTE EL CABLE (D)

1. PONGA EL NUEVO CROSS FADER EN EL CABLE (D) Y DEVUELVALO AL MEZ-CLADOR.
2. ATORNILLE EL CROSS FADER CON LOS TORNILLOS DE CARATULA (B)
3. REPONGA LA CARATULA DEL MEZCLADOR CON SUS CUA-TRO TORNILLOS Y COLOQUE LOS BOTONES DE FADER.

iPod FRIENDLY

Cable "Ipod Friendly": Para conectar su Ipod u otherreproductor Digital Media, use el cable Ipod incluido. Conecte el jack 1 / 8" a la toma de auriculares o calidadde linea de su reproduktor, y conecte los RCA a su mezclador.

ESPECIFICACIONES

ENTRADAS:

Phono. 3mV,47 KOhm

Linea. 150 mV, 27 KOhm

Respuesta en fecuencia. 20Hz - 20KHz +/- 2db

Distorsión. < 0.02%

En caso de mal configuracion de esta unidad, por favor contacte con el Servicio de Atencion al Cliente en el téléphone 934363700 que le asessorara sobre el procedimiento correcto para SOLUTIONAR. En caso de ser necessario enviar la unidad para su reparacion, el Servicio de Atencion al Cliente le proveeera de un numero de incidencia, asi como de la direction del Servicio de Assistance Tecnica más cercano a su Residence.
