MANUAL DE USUARIO Kira 800 AIRIS

CONECTAR LOS ADAPTADORES DE ALIMENTACIÓN .......................................... 13

NO coloque o deje caer objetos sobre el ordenador y NO ejerza una presión fuerte sobre él. NO exponga el ordenador a campos magnéticos. Para evitar el posible calentamiento del procesador del ordenador, asegúrese de no bloquear las aperturas de ventilación. NO presione ni toque la pantalla. NO lo coloque en superficies desiguales o inestables. NO utilice su ordenador portátil en condiciones adversas. NO lo exponga a la luz directa del sol. NO lo utilice ni lo almacene a temperaturas extremas.4 NO lo exponga al polvo y/o a químicos corrosivos. NO cierre de golpe el portátil y nunca levante o sostenga el portátil por la pantalla. NO lo coloque cerca del fuego u otras fuentes de calor. NO manipule las baterías. Manténgalas fuera del alcance de los niños. Evite cambios bruscos de temperatura o humedad manteniéndolo alejado del aire acondicionado y calefactores. NO exponga el ordenador a la lluvia o a la humedad. NO pulverice agua u otros fluidos de limpieza directamente sobre la pantalla. Si viaja con el ordenador, recuerde llevarlo como equipaje de mano. No lo facture como equipaje. ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO5

Asegúrese de tenerlo todo Cuando reciba su PC portátil, retire el embalaje con cuidado y compruebe si tiene todos los artículos listados a continuación. Para un modelo preconfigurado debería tener lo siguiente:

• Adaptador de CA con cable de alimentación

• CD del controlador y aplicaciones

• Guía de inicio rápido o Guía del usuario Dependiendo de la configuración de su portátil, puede que también necesite estos artículos:

• CD de aplicación para DVD / CD-RW Combo

• CD de aplicación para DVD+/- RW Dual

• CD de Aplicación Super Multi DVD RW Tras haber comprobado y confirmado que el sistema de su portátil está al completo, lea las siguientes páginas para conocer más todos los componentes de su portátil. Dependiendo del modelo comprado, la apariencia real de su portátil puede ser distinta a la mostrada en este manual.ANTES DE COMENZAR

Familiarícese con el ordenador

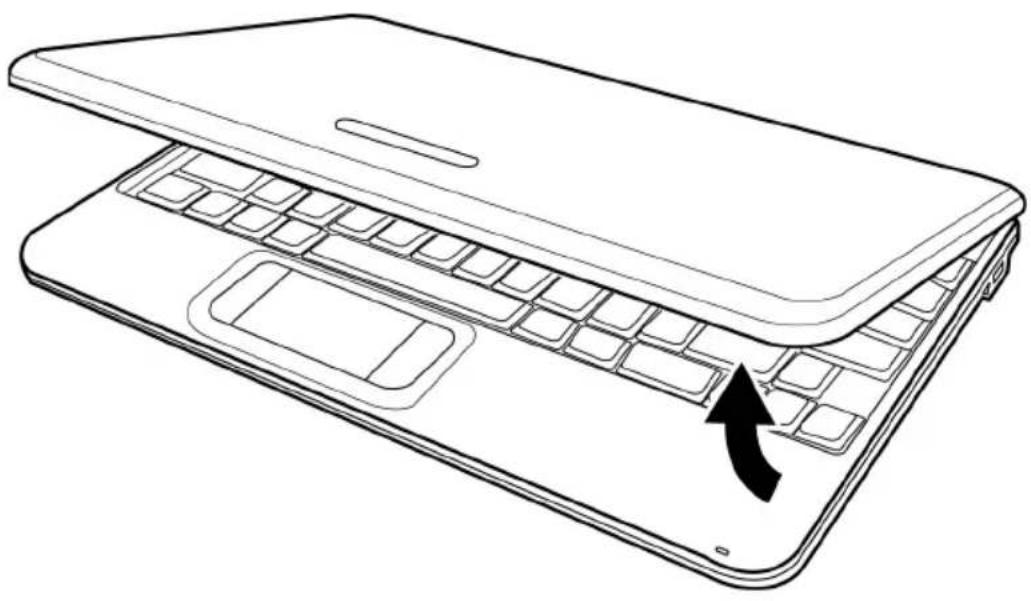

Para abrir la pantalla, simplemente levante la tapa. Cuando la cierre, asegúrese de no golpearla bruscamente.

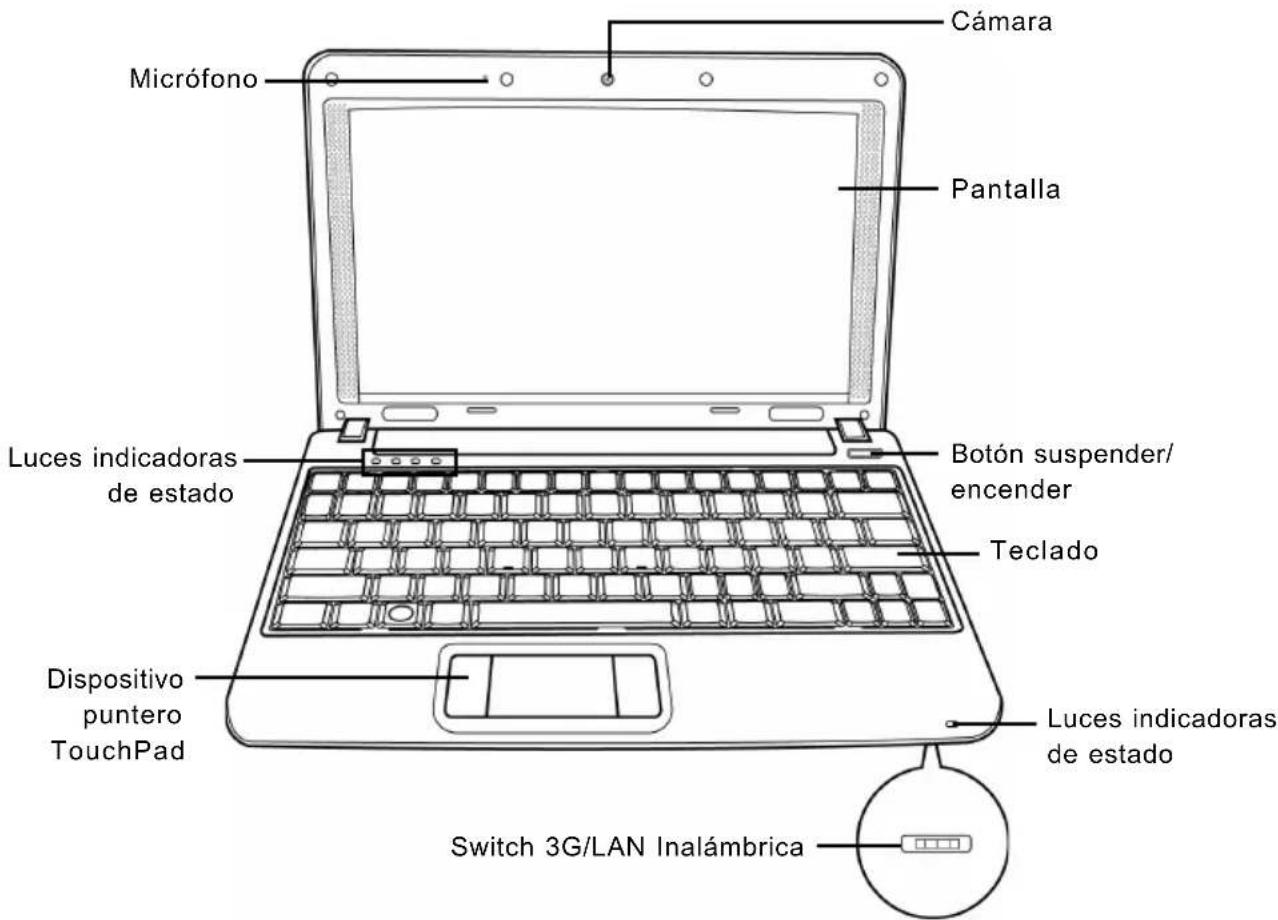

Esta es una vista previa de la parte frontal del portátil. Micrófono El micrófono incorporado permite la recepción y transmisión en estéreo de la voz y/u otros datos de audio en el portátil. Cámara La cámara incorporada de 3,0 mega píxeles le permite tomar fotos o chatear y hacer videoconferencia con sólo un clic. Pantalla La pantalla es una pantalla LCD de color con luz de fondo para la visualización de texto y gráficos. Botón suspender/encender Este botón enciende y apaga su portátil o lo deja en estado de suspensión. (Ver Botón suspender/ encender en la sección Encender para más información). Micrófono Pantalla Cámara Botón suspender/ encender Teclado Luces indicadoras de estado Switch 3G/LAN Inalámbrica Luces indicadoras de estado Dispositivo puntero TouchPadANTES DE COMENZAR

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO Teclado El teclado viene con 84 teclas, incluyendo las teclas dedicadas de Windows

Luces indicadoras de estado Las luces indicadoras de estado corresponden a modos de operación específicos. Estos modos son: Estado Encendido/Suspensión, estado Batería/Adaptador AC, actividad del disco duro (HDD), Bloqueo numérico, Bloqueo mayúsculas y actividad de 3G/LAN inalámbrica. Switch 3G/LAN Inalámbrica El switch 3G/LAN inalámbrica le permite cambiar su conexión inalámbrica entre 3G y LAN inalámbrica. Active el interruptor a la izquierda para la conexión 3G y hacia la derecha para activar LAN inalámbrica. Dispositivo puntero TouchPad El dispositivo puntero TouchPad es un control de cursor como un ratón con dos botones y una plataforma táctil sensible al movimiento. ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO

ESPAÑOLANTES DE COMENZAR

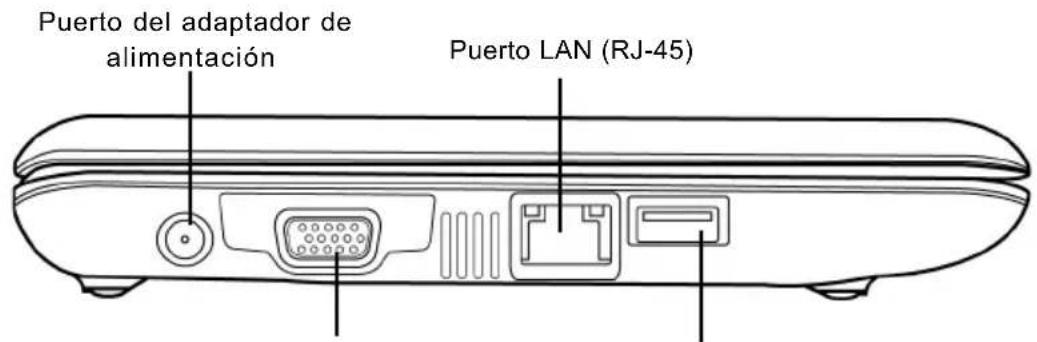

Puerto del adaptador de alimentación El puerto del adaptador de alimentación le permite conectar un adaptador CA para alimentar su portátil y cargar la batería interna de litio. Puerto para monitor externo El puerto para monitor externo le permite conectar un monitor externo. Puerto LAN (RJ-45) El puerto LAN esta disenado para soportar un enchufe RJ-45 estandar Base-TX de 10/100. Puerto USB El puerto USB le permite conectar un dispositivo Bus Serie Universal (USB). Soporta la v2.0 del estándar USB, que le permite tasas de intercambio de datos de hasta 480 Mb/s. Puerto del adaptador de alimentación Puerto LAN (RJ-45) Puerto para monitor externo Puerto USB

VISTA PREVIA DEL LATERAL IZQUIERDO

A continuación se presenta una breve descripción del lateral izquierdo del portátil.ANTES DE COMENZAR

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO Clavija de micrófono La clavija de micrófono le permite conectar un micrófono mono externo. Clavija de auriculares La clavija de auriculares le permite conectar auriculares o altavoces externos y amplificadores. Puertos USB Los puertos USB le permiten conectar dispositivos de Bus Serie Universal (USB). Soportan la v2.0 del estandar USB, que le permite tasas de intercambio de datos de hasta 480 Mb/s. Lector de tarjetas de memoria El lector de tarjetas de memoria ofrece el método más rápido y cómodo para transferir imágenes, música y datos entre su portátil y dispositivos compatibles con flash como cámaras digitales, reproductores MP3, teléfonos móviles y PDAs. Clavija de auriculares Lector de tarjetas de memoria Puertos USBClavija de micrófono Ranura de bloqueo Kensington

VISTA PREVIA DEL LATERAL DERECHO

A continuación se presenta una breve descripción del lateral derecho del portátil. ENGLISH FRANÇAIS DEUTSCH ESPAÑOL

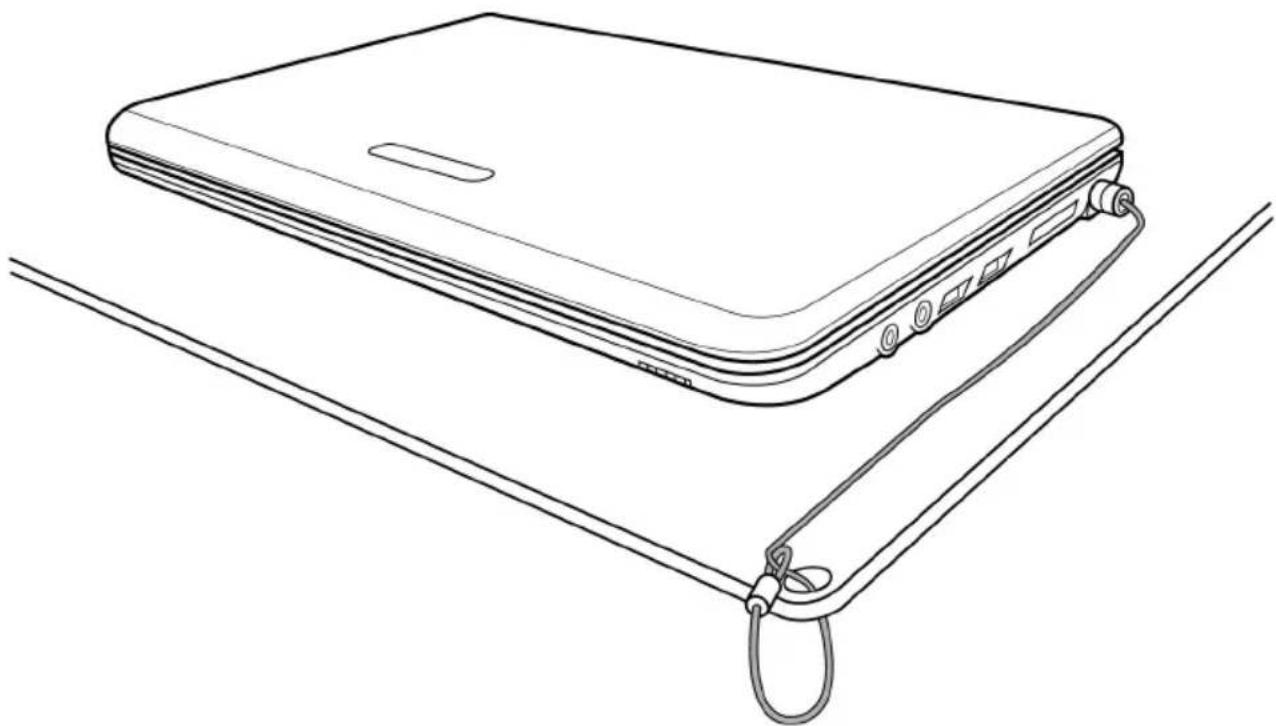

Ranura de bloqueo Kensington La ranura de bloqueo Kensington le permite fijar su portátil a un objeto fijo a traves de un cable de seguridad opcional

VISTA PREVIA POSTERIOR

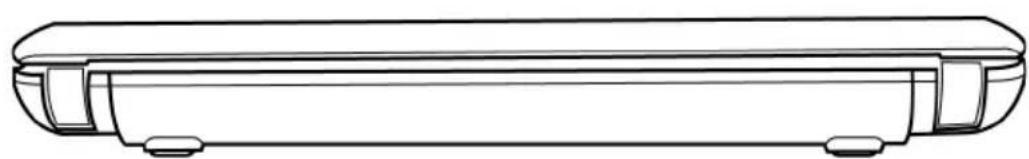

Esta es una vista previa de la parte posterior del portátil.ANTES DE COMENZAR

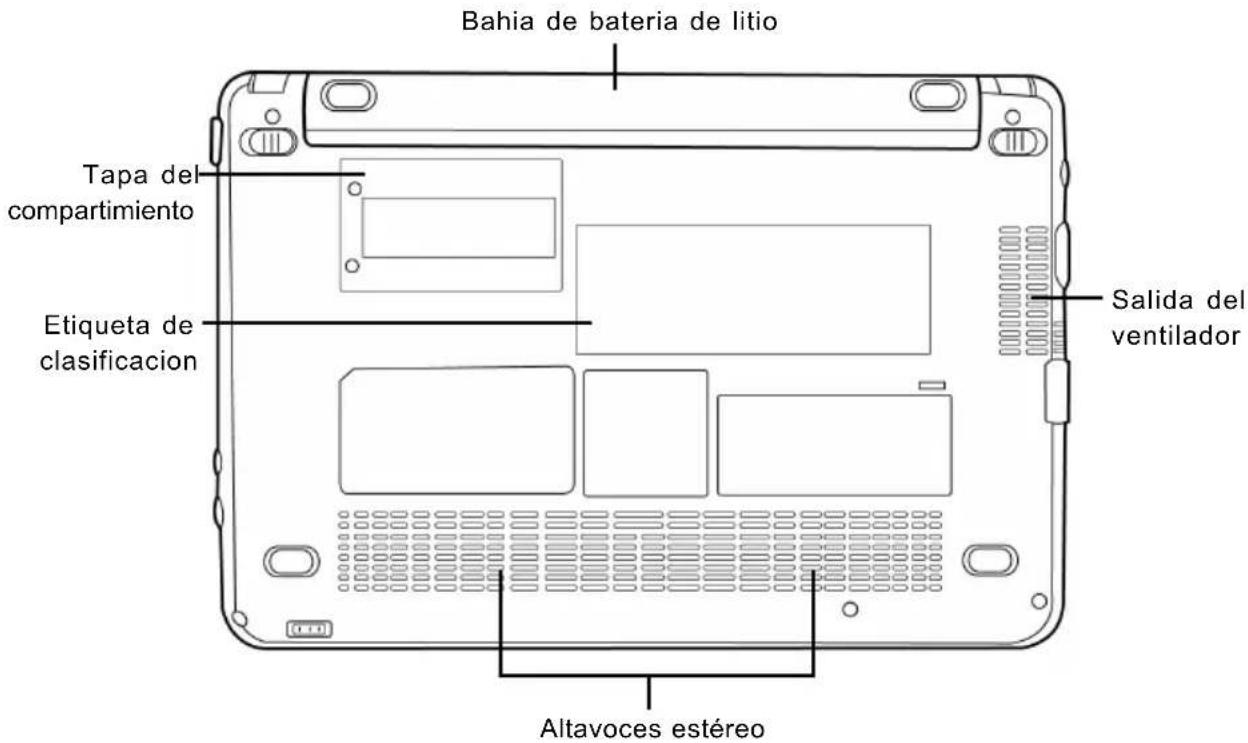

Esta es una vista previa de la parte inferior del portátil. Bahia de bateria de litio La bahia de la bateria de litio contiene la bateria de litio interna. Se puede abrir para quitar la bateria y guardarla durante mucho tiempo o para cambiar una bateria gastada por una bateria de litio cargada. Salida del ventilador Es un puerto abierto para que el ventilador disipe el calor de los componentes internos del ordenador. No bloquee ni coloque el ordenador en una posición en que se pueda bloquear la salida. Altavoces estéreo Los altavoces duales incorporados permiten un sonido estéreo. Etiqueta de clasificacion La etiqueta muestra el numero de modelo y otra informacion acerca de su portatil. Tapa del compartimiento El compartimiento del módulo 3G contiene el módulo 3G. (No disponible en todas las configuraciones). Altavoces estéreoSalida delventiladorBahia de bateria de litioTapa delcompartimientoEtiqueta declasificacion ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO13 PRIMEROS PASOS Fuentes de alimentación Su ordenador tiene dos tipos de fuente de alimentación: una batería de litio o un adaptador de CA.

CONECTAR LOS ADAPTADORES DE ALIMENTACIÓN

El adaptador de CA suministra alimentación para el funcionamiento de su PC portátil y para cargar la batería. Conexión de un adaptador de CA

1. Conecte el cable de salida DC en la clavija de alimentación DC de su PC portátil.

2. Conecte el adaptador de CA en un enchufe eléctrico de CA.

Cambiar de la alimentación del adaptador de CA a la batería

1. Asegúrese de tener al menos una batería cargada instalada.

2. Quite el adaptador de CA. Su portátil cambiará automáticamente de la alimentación DC a la

alimentación por batería. La batería de litio no está cargada de fábrica. Al principio, deberá conectar el adaptador de CA para usar el PC portátil. Para proteger su portátil de daños, utilice solamente baterías de Litio-Ion que cumplan con las especificaciones. Un uso inadecuado de baterías puede llevar a explosión y daños personales. No tire las baterías junto con la basura de casa. Contacte con su centro de reciclaje local o agencia de basuras para desechar las baterías adecuadamente según las leyes locales y regionales.

• Descargue por completo y recargue la batería cada 30 días para prolongar su duración.

• Si la batería no se utiliza durante un mes o más, quítela y guárdela en un lugar fresco y seco. Recargue la batería por completo antes de volver a usarla.PRIMEROS PASOS

La batería de litio se recarga internamente con el adaptador de CA. Para recargar la batería, asegúrese de tenerla instalada y que el ordenador esté conectado al adaptador AC. Las baterías de litio no tienen “efecto de memoria”; por lo tanto no necesitará descargar la batería por completo antes de volver a cargarla. Los tiempos de carga son mucho más largos si su PC portátil está siendo usado mientras la batería se carga. Si desea cargar la batería más rápidamente, deje el ordenador en modo Suspensión o apáguelo mientras el adaptador carga la batería. Estado de batería baja Cuando la carga de la batería esté baja, aparecerá un mensaje de notificación. Si no responde al mensaje de batería baja, las baterías continuarán descargándose hasta que estén demasiado bajas para funcionar. Cuando esto ocurra, su PC portátil entrará en modo de Suspensión. No hay garantías de que los datos se salven si el portátil alcanza este punto. Para proteger su ordenador de daños, utilice sólo el adaptador de alimentación suministrado con él, pues cada adaptador de alimentación tiene su propia tasa de salida de alimentación. Una vez que su ordenador portátil esté en modo de suspensión por la batería baja, no podrá volver a trabajar con él hasta que conecte una fuente de alimentación de un adaptador o una batería cargada. Cuando tenga alimentación, puede pulsar el botón suspender/reanudar para reanudar la operación. En el modo de Suspensión, sus datos se mantienen durante algún tiempo, pero si la fuente de alimentación no se conecta rápidamente, el indicador de alimentación dejará de parpadear y se apagará, en cuyo caso habrá perdido los datos que no estuviesen guardados. Cuando haya suministrado alimentación, podrá continuar usando el ordenador mientras el adaptador carga la batería. ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANOPRIMEROS PASOS

Iniciar su portátil ENCENDER Botón suspender/encender El botón de suspensión/encendido se utiliza para encender el portátil cuando está apagado.Cuando haya conectado su adaptador de CA o cargado la batería de litio interna, podrá encender su portátil pulsando el botón suspender/encender situado sobre el teclado. Si necesita tomar un descanso largo, pulse el botón de nuevo para apagarlo. No transporte el portátil con la alimentación encendida ni lo exponga a golpes o vibración, pues puede dañar el disco duro. Cuando encienda su portátil, realizará una prueba automática de encendido (POST) para verificar si las partes internas y la configuración son correctas para el funcionamiento. Si se encuentra un fallo, su ordenador emitirá un aviso auditivo y/o mostrará un mensaje de error. Dependiendo de la naturaleza del problema, tal vez pueda continuar iniciando el sistema operativo o entrando en la utilidad de configuración de la BIOS y revisando la configuración. Tras completar satisfactoriamente la prueba automática de encendido (POST), su portátil cargará el sistema operativo instalado. Nunca apague su portátil durante la prueba automática de encendido (POST), pues podría ocurrir un error irrecuperable.PRIMEROS PASOS

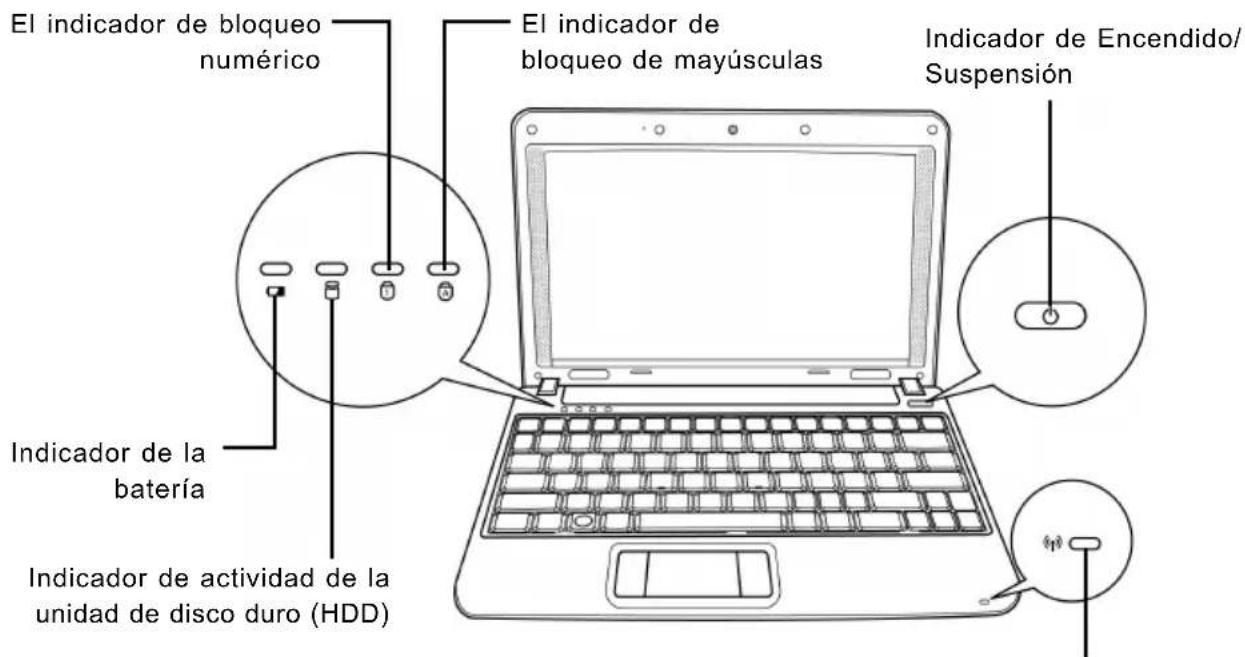

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO Indicadores de estado Las luces indicadoras de estado corresponden a modos de operación específicos. Estos modos son: Estado de Encendido/Suspensión, estado de la batería/adaptador AC, actividad del disco duro (HDD), Bloq. Núm., Bloq. Mayús. y actividad de 3G/LAN inalámbrica. Indicador de la batería La luz indicadora de la batería informa si la batería se está cargando o si ya está cargada por completo.

• Si carga su batería, la luz indicadora de la batería permanecerá encendida incluso cuando el portátil esté apagado.

• Si no hay actividad de batería, no hay conectado ningún adaptador o si el interruptor de alimentación está apagado, el indicador de la batería también se apagará.

• Las baterías que se exponen a golpes, vibración o temperaturas extremas pueden dañarse permanentemente. Indicador de actividad de la unidad de disco duro (HDD) El indicador de actividad de la unidad de disco duro (HDD) informa si se está accediendo a la unidad de disco duro interna y, si es así, cómo de rápido. Indicador de Encendido/SuspensiónIndicador de labateríaEl indicador de bloqueonuméricoIndicador de actividad de launidad de disco duro (HDD)El indicador debloqueo de mayúsculasIndicador de actividad de 3G/LAN inalámbrica ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANOPRIMEROS PASOS

El indicador de bloqueo numérico Este indicador aparece cuando el teclado incorporado está en modo de teclado numérico de diez teclas. El indicador de bloqueo de mayúsculas Este indicador informa si el teclado está listo para escribir en letras mayúsculas. Indicador de actividad de 3G/LAN inalámbrica El indicador de actividad de 3G/LAN inalámbrica informa si el ordenador está conectado a la red inalámbrica o no.

• La luz verde indica una conexión 3G.

• La luz naranja indica una conexión de LAN inalámbrica.

• Utilice el interruptor de 3G/LAN inalámbrica en la parte frontal del portátil para cambiar la luz indicadora. Indicador de Encendido/Suspensión La luz del botón de alimentación se ilumina cuando el ordenador se enciende y parpadea cuando el ordenador está en modo Suspendido.PRIMEROS PASOS

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO Usar las teclas de función Su ordenador tiene 8 teclas de función, F1 a F8. Las funciones asignadas a las teclas difieren dependiendo de cada aplicación. Deberá consultar la documentación de su software para averiguar cómo se usan estas teclas. La tecla [FN] ofrece funciones extendidas para el portátil y siempre se utiliza junto con otra tecla.

• [FN+F1]: Envía al portátil al modo Suspendido. Si pulsa el botón de alimentación, regresará al modo activo.

• [FN+F2]: Activa o desactiva la conexión de red inalámbrica.

• [FN+F3]: Le permite cambiar la selección de destino para enviar el vídeo de la pantalla. Cada vez que pulse la combinación de teclas saltará a la siguiente opción. Las opciones, en orden, son: pantalla incorporada solamente, pantalla incorporada y monitor externo, o moni- tor externo solamente.

• [FN+F4]: Disminuye el brillo de la pantalla.

• [FN+F5]: Aumenta el brillo de la pantalla.

• [FN+F6]: Silencia el volumen del ordenador.

• [FN+F7]: Disminuye el volumen del ordenador.

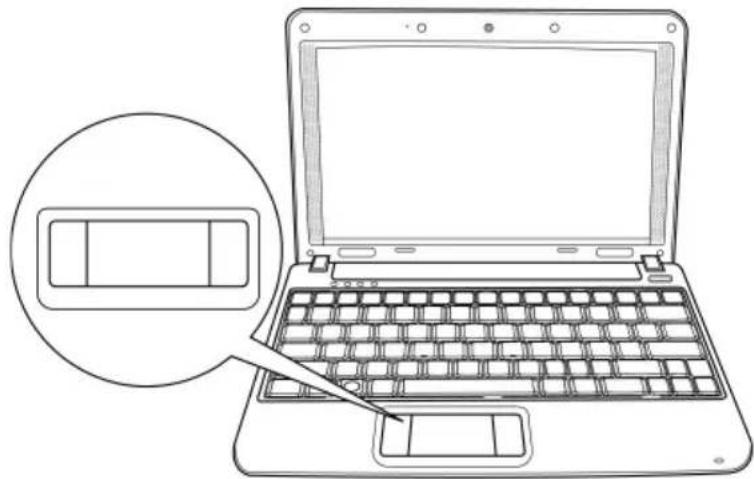

Usar el TouchPad Su ordenador lleva incorporado un dispositivo puntero TouchPad. Se utiliza para controlar el movimiento del puntero para seleccionar elementos en la pantalla. El TouchPad consiste en un control de cursor, un botón izquierdo y un botón derecho. El control del cursor funciona del mismo modo que un ratón y mueve el cursor por la pantalla. Sólo necesita una ligera presión de la punta de su dedo. Los botones izquierdo y derecho funcionan igual que los botones de un ratón. La funcionalidad real de los botones puede variar dependiendo de la aplicación que se esté usando. Hacer clic Hacer clic significa pulsar y soltar un botón. Para hacer clic con el botón izquierdo, mueva al cursor hasta el elemento que desee seleccionar, pulse el botón izquierdo una vez y suéltelo inmediatamente. Para hacer clic con el botón derecho, mueva al cursor del ratón hasta el elemento que desee seleccionar, pulse el botón derecho una vez y suéltelo inmediatamente. También puede realizar la función de hacer clic pulsando ligeramente en el TouchPad una vez. Hacer doble clic Hacer doble clic significa pulsar y soltar el botón izquierdo dos veces rápidamente. Este procedimiento no funciona con el botón derecho. Para hacer doble clic con el botón izquierdo, mueva al cursor hasta el elemento que desee seleccionar, pulse el botón izquierdo dos veces y suéltelo inmediatamente. También puede realizar la función de hacer doble clic pulsando ligeramente en el TouchPad dos veces. Arrastrar Arrastrar significa mantener pulsado el botón izquierdo, mientras mueve el cursor. Para arrastrar, mueva el cursor hasta el elemento que desee mover. Mantenga pulsado el botón izquierdo mientras mueve el elemento a su nueva ubicación y luego suéltelo. Arrastrar también se puede llevar a cabo con el TouchPad. Primero, pulse el TouchPad dos veces en el elemento que desee mover, asegurándose de dejar el dedo sobre la plataforma tras la pulsación final. A continuación, mueva el objeto a su nueva ubicación moviendo su dedo por el TouchPad y luego suelte el dedo.20 ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO

SOLUCIÓN DE PROBLEMAS

Su PC portátil es robusto y puede presentar pocos problemas. Sin embargo, puede encontrar problemas simples de configuración u operación que podrá resolver sobre la marcha o problemas con dispositivos periféricos que podrá resolver cambiando el dispositivo. La información en esta sección le ayuda a aislar y resolver algunos de estos sencillos problemas e identificar los fallos que necesitan reparación. Identificar el problema Si encuentra un problema, siga este procedimiento antes de buscar una solución compleja:

1. Apague su portátil.

2. Compruebe que el adaptador de CA esté conectado al portátil y a una fuente de alimentación

3. Compruebe que los dispositivos conectados a los conectores externos estén enchufados

correctamente. También puede desconectar los dispositivos, eliminando así las posibles causas del fallo.

4. Encienda su portátil. Asegúrese de haberlo tenido apagado al menos 10 segundos antes de

5. Pase por la secuencia de arranque.

6. Si el problema no se ha resuelto, contacte con su centro de soporte.

Antes de realizar la llamada, debería tener la siguiente información lista para que el representante de soporte al cliente pueda ofrecerle la solución posible más rápida:

• Número de configuración del producto

• Número de serie del producto

• Condiciones bajo las que el problema ha ocurrido

• Cualquier mensaje de error que haya ocurrido

• Configuración del hardware

• Tipo de dispositivo conectado, si lo hay Consulte la etiqueta de configuración en la parte inferior de su portátil para los números de configuración y de serie. ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO21 Tecnología protegida con Copyright (derechos de copia) “Este producto incorpora la tecnología de protección de derechos de copia protegida por las patentes de los EE.UU. y otros derechos de propiedad intelectual. El uso de esta tecnología de protección de derechos de copia debe ser autorizado por Macrovision y está limitado a uso exclusivo doméstico y otros usos de visualización limitados a menos que exista autorización previa de Macrovision. Quedan prohibidas las modificaciones o el desmontaje.MEMOUSER'S MANUAL ENGLISH2 ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO CONTENTS
