MANUAL DE USUARIO BP 5 Kärcher

Índice de contenidos

Avisos generales 29

Uso previsto.... 29

Protección del medioambiente.... 30

Accesorios y recambios 30

Volumen de suministro.... 30

Garantía 30

Dispositivos de seguridad 30

Descripción del equipo.... 30

Puesta en funcionamiento 31

Servicio 32

Transporte 32

Almacenamiento 32

Conservación y mantenimiento 32

Ayuda en caso de avería 33

Datos técnicos 34

Declaración de conformidad UE 34

Avisos generales

Antes de poner en marcha por primera vez el aparato, lea el manual de instrucciones original y las indicaciones de se-

guridad suministradas. Actúe de acuerdo a ellas.

Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

Uso previsto

Al conectar este producto a la red de agua potable deben respetarse los requisitos de la norma EN 1717. En caso de dudas, póngase en contacto con su empresa especializada en instalaciones sanitarias o bien con personal especialista con la debida formación.

Utilice el equipo únicamente en el ámbito doméstico.

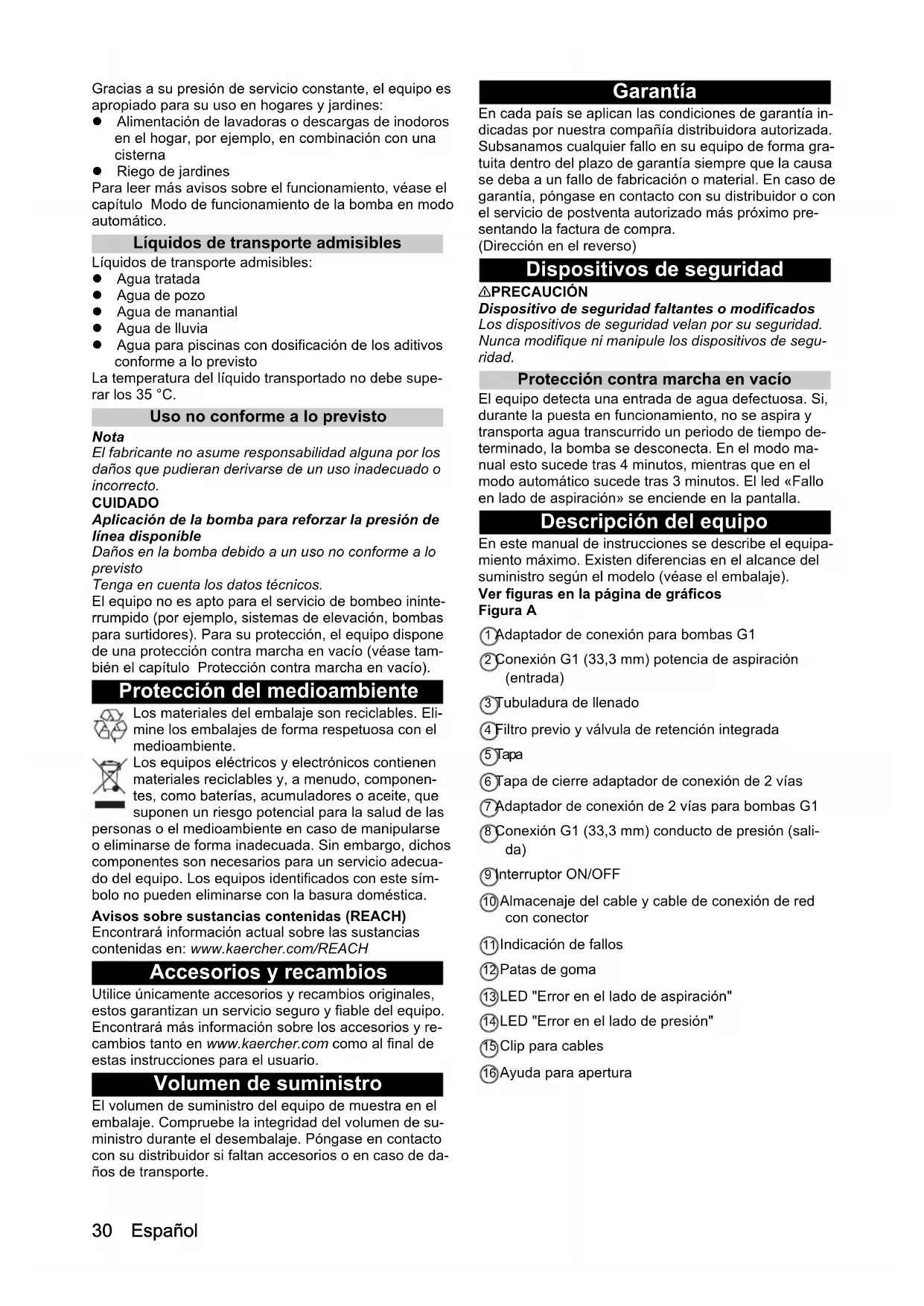

Gracias a su presión de servicio constante, el equipo es apropiado para su uso en hogares y jardines:

• Alimentación de lavadoras o descargas de inodoros en el hogar, por ejemplo, en combinación con una cisterna
• Riego de jardines

Para leer más avisos sobre el funcionamiento, véase el capítulo Modo de funcionamiento de la bomba en modo automático.

Líquidos de transporte admisibles

Líquidos de transporte admisibles:

• Agua tratada
• Agua de pozo
• Agua de manantial
• Agua de Iluvia
• Agua para piscinas con dosificación de los aditivos conforme a lo previsto

La temperatura del líquido transportado no debe superar los 35 °C.

Uso no conforme a lo previsto

Nota

El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.

CUIDADO

Aplicación de la bomba para reforzar la presión de línea disponible

Daños en la bomba debido a un uso no conforme a lo previsto

Tenga en cuenta los datos técnicos.

El equipo no es apto para el servicio de bombeo ininterrumpido (por ejemplo, sistemas de elevación, bombas para surtidores). Para su protección, el equipo dispone de una protección contra marcha en vacío (véase también el capítulo Protección contra marcha en vacío).

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las

personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará más información sobre los accesorios y recambios tanto en www.kaercher.com como al final de estas instrucciones para el usuario.

Volumen de suministro

El volumen de suministro del equipo de muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra.

(Dirección en el reverso)

Dispositivos de seguridad

△PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

Protección contra marcha en vacío

El equipo detecta una entrada de agua defectuosa. Si, durante la puesta en funcionamiento, no se aspira y transporta agua transcurrido un periodo de tiempo determinado, la bomba se desconecta. En el modo manual esto sucede tras 4 minutos, mientras que en el modo automático sucede tras 3 minutos. El led «Fallo en lado de aspiración» se enciende en la pantalla.

Descripción del equipo

En este manual de instrucciones se describe el equipamiento máximo. Existen diferencias en el alcance del suministro según el modelo (véase el embalaje).

Ver figuras en la página de gráficos

Figura A

① Adaptador de conexión para bombas G1
② Conexión G1 (33,3 mm) potencia de aspiración (entrada)
③ Tubuladura de llenado

④ Filtro previo y válvula de retención integrada

⑤ Tapa

⑥ Tapa de cierre adaptador de conexión de 2 vías

⑦Adaptador de conexión de 2 vías para bombas G1

⑧ Conexión G1 (33,3 mm) conducto de presión (salida)

⑨ Interruptor ON/OFF

⑩ Almacenaje del cable y cable de conexión de red con conector

⑪ Indicación de fallos

⑫ Patas de goma

⑬ LED "Error en el lado de aspiración"

⑭ LED "Error en el lado de presión"

⑮ Clip para cables

⑯Ayuda para apertura

Puesta en funcionamiento

Recomendamos utilizar exclusivamente mangueras de aspiración, componentes de filtrado y conexiones de mangueras originales de Kärcher. El uso de componentes de construcción de otros fabricantes pueden derivar en funcionamientos incorrectos durante la aspiración del líquido de transporte, especialmente si se usan sistemas de conexión de bayoneta.

Uso móvil

Nota

Incluso las fugas más insignificantes causan funcionamientos incorrectos.

Conexión de la manguera de aspiración

Nota

Recomendamos usar una manguera de aspiración con bloqueo del flujo de retorno. El bloqueo del flujo de retorno reduce el tiempo de reaspiración debido a que impide el vaciado de la manguera de aspiración tras la toma de agua. No monte el bloqueo del flujo de retorno directamente en la bomba.

Nota

En caso de que deba transportarse agua con arena, recomendamos usar un filtro previo adicional. Monte el filtro previo entre la manguera de aspiración y la bomba. Para más información sobre el bloqueo del flujo de retorno y el filtro previo, véase el capítulo Accesorios y recambios.

1. Enrosque el adaptador de conexión en la conexión de aspiración de la bomba (entrada) y apriételo manualmente.

Figura B

1. Conecte una manguera de aspiración resistente al vacío.

Conexión del conducto de presión

1. Enrosque el adaptador de conexión de 2 vías en la conexión de presión de la bomba (salida) y apriételo manualmente.

Figura C

El adaptador de conexión de 2 vías permite el servicio simultáneo de 2 equipos (por ejemplo, lavadora y aspersor). Puede montarse de tal manera que se utilicen o bien ambas salidas laterales o bien una salida lateral y una salida superior.

Figura D

1. Conecte el conducto de presión.

2. Si solo se utiliza una salida, la otra salida que no se va a utilizar se deberá cerrar con la tapa suministrada.

Llenado de la bomba

1. Desatornille la tapa de la tubuladura de llenado manualmente o bien usando un atornillador (diámetro máx. 8 mm).

2. Llene la bomba con agua hasta el borde usando la tubuladura de llenado.

Figura F

1. Atornille la tapa de la tubuladura de llenado y apriétela a mano o bien usando un atornillador.

2. Si está disponible, abrir las válvulas de cierre situadas en el conducto de presión (véase el capítulo Compensación de la presión y descarga de presión).

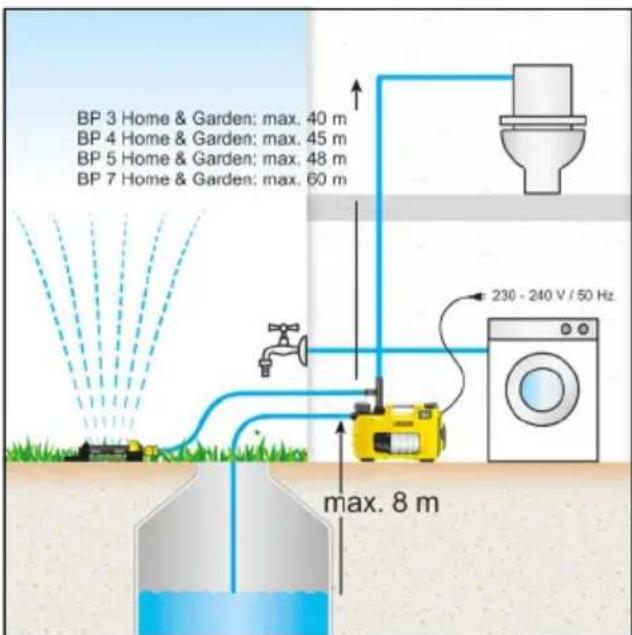

Instalación fija

BP 3 Home & Garden: max. 40 m BP 4 Home & Garden: max. 45 m BP 5 Home & Garden: max. 48 m BP 7 Home & Garden: max. 60 m 230 - 240 V / 50 Hz max. 8 m

1. Conecte la manguera de aspiración y el conducto de presión (véase el capítulo Uso móvil).

Para la instalación fija, solamente se deben utilizar conexiones atornilladas y no acoplamientos de acción rápida.

1. Llene la bomba (véase el capítulo Llenado de la bomba).

Fijación de la bomba

En una instalación fija, la bomba puede atornillarse en una superficie adecuada.

1. Extraiga y gire las patas de goma situadas a ambos lados de la carcasa.

Figura G

1. Inserte las patas de goma en la carcasa.
2. Atornille la bomba sobre una superficie lisa usando tornillos adecuados.

Compensación de la presión y descarga de presión

En una instalación fija, recomendamos montar en el lado de presión un componente flexible, como por ejemplo, una manguera compensadora de la presión (véase el capítulo Accesorios y recambios). Esto tiene las siguientes ventajas:

• Más flexibilidad durante el montaje y la puesta en funcionamiento
• Atenuación de ruidos, pues no se transmiten oscilaciones a los conductos del sistema de agua del hogar
• La bomba se conecta menos veces si hay pequeñas fugas

Recomendamos montar una armadura de cierre (no incluida en el alcance del suministro) entre la bomba y el conducto de presión para, así, facilitar la descarga de presión en el sistema. Cuando se vacie la bomba, se puede impedir la salida del agua fuera del conducto de presión cerrando la armadura de cierre.

Si se producen frecuentes caídas de presión debido a la presencia de fugas en el sistema del edificio, la bomba se pone en marcha sin toma de agua. En este caso, recomendamos montar un depósito compensador de la presión (véase el capítulo Accesorios y recambios).

Servicio

Inicio del servicio

1. Conecte el conector de red a un enchufe.
2. Conecte el equipo en el interruptor ON/OFF.

Figura E

• Utilice la posición del interruptor «I/On» para el modo manual.
• Utilice la posición del interruptor «Auto» para el modo automático (véase también el capítulo Modo de funcionamiento de la bomba en modo automático).

Nota

El interruptor ON/OFF se puede accionar cómodamente con el pie.

1. Levante la manguera neumática aprox. 1 m para reducir el tiempo de aspiración.
2. Espere a que la bomba empiece a aspirar y a transportar de manera uniforme.

Si la entrada de agua es insuficiente se desconecta la protección contra marcha en vacío del equipo (véase el capítulo Protección contra marcha en vacío).

Modo de funcionamiento de la bomba en modo automático

En el modo automático, las bombas doméstica y de jardín mantienen la presión de manera automática:

• La bomba arranca en cuanto se tome agua y la presión caiga por debajo de aprox. 0,13 MPa (1,3 bar).
• La bomba seguirá funcionando mientras el caudal sea de más de aprox. 60 l/h.
• En el sistema se volverá a generar presión en cuanto finalice la toma de agua. Transcurrido un breve tiempo de marcha en inercia, la bomba se conecta en el modo de espera.

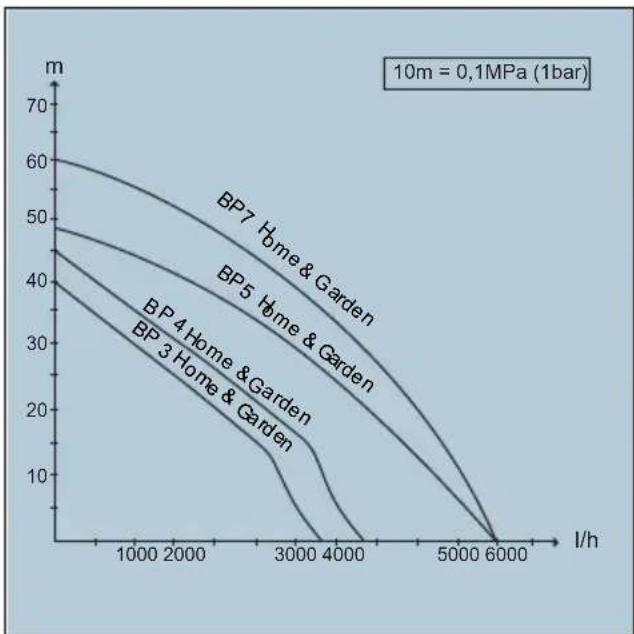

Optimización del volumen transportado

El volumen transportado es mayor:

• Cuanto menor sea la altura de transporte.
• Cuanto mayor sea el diámetro de la manguera utilizada.
• Cuanto más corta sea la manguera utilizada.
• Cuanto menos pérdida de presión causen los accesorios conectados.

Finalización del servicio

1. Desconecte el equipo con el interruptor ON/OFF.
2. Desenchufe el conector de red del enchufe.

Si el equipo se vuelve a conectar después de un largo periodo de inactividad, deberán tenerse en cuenta los siguientes avisos (véase el capítulo Conservación y mantenimiento).

Transporte

- Sostener el equipo.

△PRECAUCIÓN

Cables y mangueras flojos por el suelo

Peligro de tropiezos

Prestar atención a los cables y mangueras al desplazar el equipo durante el servicio móvil. Enrollar el cable en el portacables y asegurarlo con el clip para cables.

a Levante y transporte el equipo agarrándolo por el asa de transporte.

- Transportar el equipo en vehículos.

a Asegure el equipo para evitar que se desplace o vuelque.

Almacenamiento

CUIDADO

Riesgo de helada

Los aparatos que no estén totalmente vacíos pueden destruirse con las heladas.

Vacíe el aparato y los accesorios por completo.

Proteja el aparato de las heladas.

1. Abra la toma de agua conectada en el lado de presión (p. ej. el grifo de agua).
   El equipo está sin presión.

2. Vacíe las mangueras.

3. Retire el conducto de aspiración y el conducto de presión.

4. Abra y retire la tapa de la tubuladura de llenado a mano o mediante un destornillador.

5. Limpie el filtro previo (véase el capítulo Limpiar el filtro previo).

6. Dele la vuelta a la bomba y vacíela a través de la tubuladura de llenado.

7. Monte el filtro previo.

8. Monte la tapa.

9. Almacene la bomba en lugar no sometido a hela- das.

Conservación y mantenimiento

El equipo no requiere mantenimiento, es decir, no necesita llevar a cabo trabajos de mantenimiento de forma periódica.

Descarga de presión

1. Abra y cierre las válvulas de presión conectadas para la descarga de presión.

El sistema está sin presión.

Lavado de la bomba

1. Si se transporta agua con aditivos, entonces la bomba se deberá enjuagar con agua limpia después de cada uso.

Limpiar el filtro previo

Compruebe si el filtro previo está sucio y límpielo si es necesario.

1. Abra y retire la tapa de la tubuladura de llenado a mano o mediante un destornillador.
2. Retire el filtro previo con válvula de retención integrada.

Figura H

1. Separe la válvula de retención del filtro previo.

2. Limpie el filtro previo y la válvula de retención cuidadosamente con agua corriente.

3. Si es necesario, lave los restos de suciedad de la bomba.

4. Compruebe que la facilidad de marcha de la válvula de retención.

CUIDADO

Uso de lubricantes no apropiados

Daños en las juntas

Utilice la grasa disponible a través del servicio técnico Kärcher (6.288-143.0).

Para las juntas, únicamente use grasa libre de aceites minerales.

1. En caso de dificultad de marcha, engrase las juntas.
2. Conecte el filtro previo con la válvula de retención.
3. Inserte el filtro previo en la tubuladura de llenado sin hacer uso de la fuerza. En este contexto, preste atención a la correcta posición de montaje (ranuras).

Figura I

Ayuda en caso de avería

Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.

La bomba está en marcha pero no transporta nada Hay aire en la bomba.

1. Compruebe que la puesta en funcionamiento haya sido correcta (véase el capítulo Puesta en funcionamiento y Inicio del servicio).

Partículas de suciedad bloquean la zona de aspiración.

1. Desenchufe el conector de red del enchufe.

2. Limpie la zona de los ojos.

El filtro previo está sucio.

1. Desenchufe el conector de red del enchufe.

2. Deje enfriar la bomba.

3. Limpie la zona de los ojos.

4. Limpie el filtro previo (véase el capítulo Limpiar el filtro previo).

5. Limpie los restos de suciedad en el fondo de la tubuladura de llenado a través de la boca de llenado.

6. Conecte la bomba.

La manguera de aspiración o el adaptador de conexión no están correctamente enroscados.

1. Compruebe si las juntas están correctamente montadas.

2. Apriete la manguera de aspiración y el adaptador de conexión a mano.

La bomba no arranca o se detiene de forma repentina durante el funcionamiento

La alimentación de corriente se ha interrumpido.

1. Compruebe los fusibles y las conexiones eléctricas.

El filtro previo está sucio.

1. Limpie el filtro previo (véase el capítulo Limpiar el filtro previo).

2. Limpie los restos de suciedad en el fondo de la tubuladura de llenado a través de la boca de llenado.

La bomba está en modo automático y la presión en el sistema es superior a 1,3 bar.

En el modo automático el equipo no funciona si hay más de 1,3 bar de presión interior, es decir, si sobre la bomba actúa una cascada de agua de más de 13 m.

1. Reduzca la presión en el sistema.

La bomba se conecta automáticamente en cuanto la presión baje de 1,3 bar.

La bomba se detiene, el led «Error en el lado de aspiración» se ilumina

El caudal cuenta con interferencias, no se establece presión.

1. Desenchufe el conector de red del enchufe.

2. Compruebe si hay agua suficiente en el recipiente de aspiración (p. ej. la cisterna).

3. Compruebe si hay fugas en las conexiones del lado de aspiración.
4. Limpie el filtro previo (véase el capítulo Limpiar el filtro previo).
5. Limpie los restos de suciedad en el fondo de la tubuladura de llenado a través de la boca de llenado.
6. Conecte la bomba.

El caudal es demasiado reducido, la protección contra marcha en vacío ha desconectado la bomba.

1. Compruebe si hay agua suficiente en el recipiente de aspiración (p. ej. la cisterna).
2. Siga abriendo el grifo de agua. El caudal aumenta.
   Error al aspirar debido a una fuga o un grifo de agua cerrado. La bomba no finaliza el modo de aspiración.
3. Abra el grifo de agua.
4. Compruebe si el sistema tiene fugas.

Si no es posible eliminar las fugas, monte un depósito compensador de la presión (véase el capítulo Accesorios y recambios).

La bomba se detiene en el modo automático, el led «Error en el lado de presión» se ilumina

La bomba se conecta y desconecta varias veces debido a fugas.

1. Compruebe si hay fugas en el lado de presión (p. ej. grifo de agua).

Si no es posible eliminar las fugas, monte un depósito compensador de la presión (véase el capítulo Accesorios y recambios).

1. Conecte la bomba.

La presión es demasiado reducida tras la desconexión de la bomba. El equipo vuelve a arrancar inmediata-mente y se conecta y desconecta varias veces.

1. Aumente la presión en el lado de la presión.

2. En caso de uso en un jardín, utilice una manguera de riego con una longitud mínima de 5 m con un diámetro de 34 " o de 15 m con un diámetro de 12 ".

3. En caso de instalación fija, monte una manguera compensadora de la presión o un depósito compensador de la presión (véase el capítulo Accesorios y recambios).

4. Conecte la bomba.

La bomba se detiene en el modo manual, el led «Error en el lado de presión» se ilumina

La bomba funciona al menos durante 4 minutos a pesar de que la salida en el lado de presión (p. ej. el grifo de agua) está cerrada. La protección contra sobrecalentamiento desconecta al equipo.

1. Desenchufe el conector de red del enchufe.
2. Abra la toma de agua conectada en el lado de presión.

El equipo se queda sin presión.

1. Conecte la bomba.

La capacidad de transporte se reduce o es insuficiente.

Partículas de suciedad bloquean la zona de aspiración.

1. Desenchufe el conector de red del enchufe.
2. Limpie la zona de los ojos.
   El filtro previo está sucio.
3. Desenchufe el conector de red del enchufe.
4. Deje enfriar la bomba.
5. Limpie la zona de los ojos.

6. Limpie el filtro previo (véase el capítulo Limpiar el filtro previo).

7. Limpie los restos de suciedad en el fondo de la tubuladura de llenado a través de la boca de llenado.

8. Conecte la bomba.

El lado de aspiración no es estanco.

1. Compruebe la estanqueidad del lado de aspiración. Se ha superado la altura de transporte máxima o el volumen transportado no está optimizado.

2. Tenga en cuenta la altura de transporte máxima (véase el capítulo Datos técnicos).

3. En su caso, seleccione otro diámetro de la mangue-ra u otra longitud de la manguera (véase el capítulo Optimización del volumen transportado).

La sección del lado de presión se ha estrechado.

1. Abra la válvula o la válvula de bola del todo.
   La manguera está doblada en el lado de presión.
2. Elimine los puntos de flexión en la manguera.

Datos técnicos

		B & Garden	BP4Home & Garden	BP5Home & Garden	BP7Home & Garden
Conexión eléctrica
Tensión de red V 230-240 230-240 230-240 230-240
Frecuencia de red Hz 50 50 50 50
Potencia nominal	W	800	950	1000	1200
Datos de potencia del equipo
Volumen transportado máximo	l/h	3300	3800	6000	6000
Altura de aspiración (máx.)	m	8	8	8	8
Presión (máx.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
Altura de transporte (máx.)	m	40 45 48 60
Presión de reconexión en el modo automático (máx.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Tamaño de partículas (máx.) de los líquidos de transporte permitidos	mm	1	1	1	1
Tipo de bomba		Jet	Jet	Multistage 4 etapas	Multistage 5 etapas
Tipo LED según 60825-1		Clase 1	Clase 1	Clase 1	Clase 1
Información para el usuario
Riego (máx.)	m^2	500	800	1000	1200
Abastecimiento doméstico (máx.)	Personas	8	10	12	12
Riego + abastecimiento doméstico con 4 personas (máx.)	m^2	300	600	800	900
Peso y dimensiones
Peso (sin accesorios)	kg	10,3	10,6	12,5	13,0
Valores calculados conforme a EN ISO 20361
Nivel de presión acústica L_pA	dB(A)	61 63	61 61
	dB(A)	76 78	77 76

Reservado el derecho de realizar modificaciones técnicas.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Bomba

Tipo: 1.645-xxx

Directivas UE aplicables

2014/35/UE

2014/30/UE

2000/14/CE

2011/65/UE

Normas armonizadas aplicadas

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Intensidad acústica dB(A)

BP2 G

Medida: 69

Garantizada: 72

BP3 G, BP3 G Set +, BP3 H&G

Medida: 73

Garantizada: 76

BP4 G

Medida: 72

Garantizada: 75

BP4 H&G eco

Medida: 75

Garantizada: 78

BP5 H&G

Medida: 74

Garantizada: 77

BP7 H&G eco

Medida: 73

Garantizada: 76

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Responsable de documentación: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Caudais dos líquidos permitidos

Caudais dos líquidos permitidos:

Figuras, ver página de gráficos Figura A

Normas harmonizadas aplicadas

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Registre su producto y aproveche de muchas ventajas.

Reseñe su producto y díganos su opinión.
