MANUALE UTENTE BP 5 Kärcher

Avvertenze generali 19

Impiego conforme alle disposizioni ..... 19

Tutela dell'ambiente ..... 19

Accessori e ricambi 19

Volume di fornitura 19

Garanzia....19

Dispositivi di sicurezza 19

Descrizione dell'apparecchio 20

Messa in funzione 20

Messa in funzione 21

Trasporto 21

Stoccaggio 21

Cura e manutenzione....22

Aiuto in caso di guasti 22

Dati tecnici 23

Dichiarazione di conformità UE 23

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avverten-

ze di sicurezza. Agire secondo quanto indicato e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alle disposizioni

Per l'allacciamento del prodotto alla rete dell'acqua potabile attenersi ai requisiti della norma EN 1717. In caso di necessità chiedere assistenza alla propria impresa sanitaria specializzata o a uno specialista qualificato.

Questo apparecchio è destinato esclusivamente all'uso domestico.

In virtù della pressione di funzionamento costante, l'apparecchio è adatto a un utilizzo in casa e in giardino:

- Alimentazione di lavatrici o cassette WC domestiche, ad es. in abbinamento a una cisterna esterna

- Irrigazione del giardino

Per note relative al funzionamento, vedi capitolo Funzionamento della pompa in modalità automatica.

Liquidi trasportabili consentiti

Liquidi trasportabili consentiti:

- Acqua industriale

- Acqua di fontana

- Acqua di fonte

- Acqua piovana

- Acqua della piscina in caso di dosaggio di additivi conforme alla destinazione

La temperatura dei liquidi trasportati non deve essere maggiore di 35 °C.

Impiego non conforme

Nota

Il produttore non risponde di eventuali danni causati da utilizzo non conforme o da uso errato.

ATTENZIONE

Utilizzo della pompa per innalzare la pressione dei tubi esistenti

Danneggiamento della pompa a causa di utilizzo incorretto

Osservare i dati tecnici.

L'apparecchio non è idoneo al funzionamento di pompaggio ininterrotto (per es. impianto di sollevamento, pompa per fontana). Per sicurezza, l'apparecchio è dotato di una protezione contro il funzionamento a secco (vedere anche il capitolo Protezione contro il funzionamento a secco).

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com e alla fine delle presenti istruzioni.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancani o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Dispositivi di sicurezza

⚠PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

Protezione contro il funzionamento a secco

L'apparecchio riconosce l'assenza di alimentazione idrica. Se nel momento in cui è messa in funzione, entro un determinato intervallo di tempo non aspira e non trasporta acqua, la pompa si spegne. In funzionamento

manuale, questo avviene dopo 4 minuti, in funzionamento automatico dopo 3 minuti. Sul display si accende il LED "Errore lato aspirazione".

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici

Figura A

① Adattatore di attacco per pompe G1
②Attacco G1 (33,3 mm) tubo di aspirazione (ingresso)
③ Bocchettone di riempimento
④ Pre-filtro e valvola di non ritorno integrata
⑤ Coperchio
⑥ Tappo di chiusura adattatore di attacco a 2 vie
⑦ Adattatore di attacco a 2 vie per pompe G1
⑧ Attacco G1 (33,3 mm) tubo di mandata (uscita)
⑨Interruttore ON/OFF
⑩ Custodia cavo e cavo di collegamento alla rete
⑪ Visualizzazione errori
⑫ Piedini di gomma
⑬ LED "errore lato di aspirazione"
⑭ LED "errore lato di mandata"
⑮Fermacavi
⑯ Supporto apertura

Messa in funzione

Si consiglia di usare solo tubi di aspirazione, filtri e attacchi originali Kärcher. Utilizzando componenti di altri produttori, possono prodursi malfunzionamenti nell'aspirazione di liquidi trasportabili, in particolare nell'utilizzo del sistema di attacco a baionetta.

Impiego in mobilità

Nota

Anche piccole perdite comportano dei malfunzionamenti.

Collegamento del flessibile di aspirazione

Nota

Si consiglia di utilizzare il tubo flessibile di aspirazione con un blocco del riflusso. Il blocco di riflusso riduce il tempo di riaspirazione, perché dopo il prelievo dell'acqua impedisce che il tubo di aspirazione si svuoti. Non montare il blocco di riflusso direttamente sulla pompa.

Nota

Se occorre trasportare acqua sabbiosa, si consiglia di utilizzare un pre-filtro aggiuntivo. Montare il pre-filtro tra il tubo flessibile di aspirazione e la pompa.

Per informazioni sul blocco di riflusso e sul pre-filtro vedere il capitolo Accessori e ricambi.

1. Avvitare l'adattatore nell'attacco del tubo flessibile della pompa (ingresso) e serrare a mano.

Figura B

1. Collegare un tubo flessibile di aspirazione a tenuta di vuoto.

Collegare il tubo di mandata

1. Avvitare l'adattatore a 2 vie nell'attacco del tubo flessibile della pompa (uscita) e serrare a mano.

Figura C

L'adattatore a 2 vie consente l'utilizzo contemporaneo di 2 apparecchi (ad es. lavatrice e sprinkler). Può essere montato in modo da usare entrambe le uscite lateralmente o un'uscita laterale e un'uscita verso l'alto.

Figura D

1. Collegare il tubo di mandata.

2. Se viene utilizzata una sola uscita, chiudere l'uscita non utilizzata con il tappo in dotazione.

Riempimento della pompa

1. Svitare a mano il tappo del bocchettone di riempimento o aiutandosi con una chiave (diametro massimo 8 mm).
2. Riempire con acqua la pompa attraverso il bocchet- tone di riempimento fino al bordo.

Figura F

1. Avvitare il tappo sul bocchettone e serrare a mano o aiutandosi con una chiave.

2. Se presente, aprire la valvola di chiusura nel tubo di mandata (vedere capitolo Compensazione e scarico della pressione).

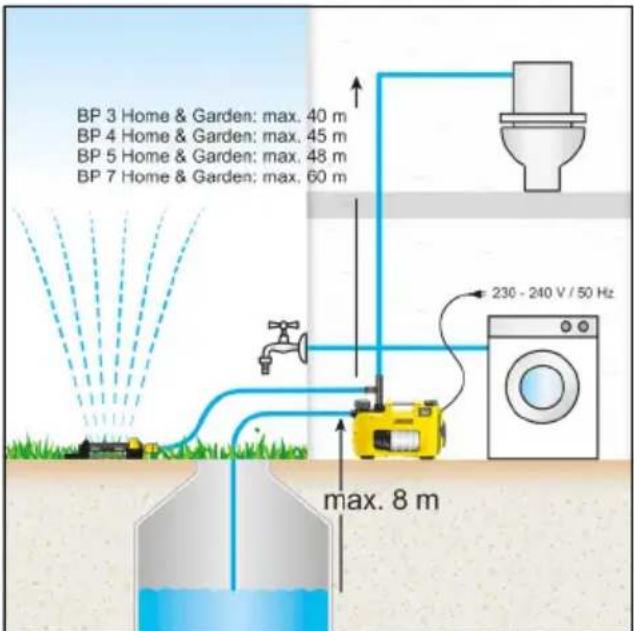

Installazione fissa

BP 3 Home & Garden: max. 40 m BP 4 Home & Garden: max. 45 m BP 5 Home & Garden: max. 48 m BP 7 Home & Garden: max. 60 m 230 - 240 V / 50 Hz max. 8 m

1. Collegare il tubo flessibile di aspirazione e il tubo di mandata (vedere capitolo Impiego in mobilità). In caso di installazione fissa, non usare attacchi rapidi ma attacchi a vite.

2. Riempire la pompa (vedere capitolo Riempimento della pompa).

Fissaggio della pompa

In caso di installazione fissa, la pompa può essere fis- sata a un'opportuna superficie.

1. Estrarre e ruotare i piedini dei gomma su entrambi i lati del corpo.

Figura G

1. Introdurre i piedini di gomma nel corpo.

2. Fissare la pompa con le viti opportune a una superficie piana.

Compensazione e scarico della pressione

In caso di installazione fissa, si consiglia di montare dal lato in pressione un componente flessibile, come ad esempio un tubo flessibile di compensazione della pressione (vedere capitolo Accessori e ricambi). Questo ha i seguenti vantaggi:

• maggiore flessibilità nell'installazione e messa in funzione
• riduzione del rumore, perché le oscillazioni non vengono trasmesse alle condutture dell'impianto idrico
• La pompa scatta raramente in presenza di piccole perdite

Si consiglia di montare un rubinetto di arresto (non in dotazione) tra la pompa e il tubo di mandata per facilitare lo svuotamento e scarico della pressione nell'impianto. Quando viene svuotata la pompa, chiudendo il rubinetto di arresto si impedisce che l'acqua esca dal tubo di mandata.

In caso di crescenti cali di pressione causati da perdite nell'impianto domestico, la pompa si accende senza prelievo dell'acqua. In questo caso si consiglia di montare un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

Messa in funzione

Avvio

1. Inserire la spina di rete nella presa.
2. Accendere l'apparecchio con il tasto ON/OFF.

Figura E

• Utilizzare l'impostazione "I/On" per il funzionamento manuale.
• Utilizzare l'impostazione "Auto" per il funzionamento automatico (vedere anche capitolo Funzionamento della pompa in modalità automatica).

Nota

L'interruttore ON/OFF può essere azionato como- damente con il piede.

1. Per abbreviare i tempi di aspirazione, sollevare il tubo di mandata di circa 1 m.
2. Attendere fino a quando la pompa non aspira e trasporta uniformemente.

Se l'alimentazione idrica è insufficiente, la protezione contro il funzionamento a secco spegne l'apparecchio (vedere il capitolo Protezione contro il funzionamento a secco).

Funzionamento della pompa in modalità automatica

Nella modalità automatica, le pompe per casa e giardino mantengono automaticamente la pressione:

• La pompa si avvia non appena viene prelevata dell'acqua e la pressione scende sotto circa 0,13 MPa (1,3 bar).
• La pompa funziona fino a quando la portata non arriva a circa 60 l/h.
• Quando termina il prelievo di acqua, viene aumentata nuovamente la pressione nell'impianto. Dopo un breve periodo in cui continua a funzionare, la pompa passa in modalità di attesa (standby).

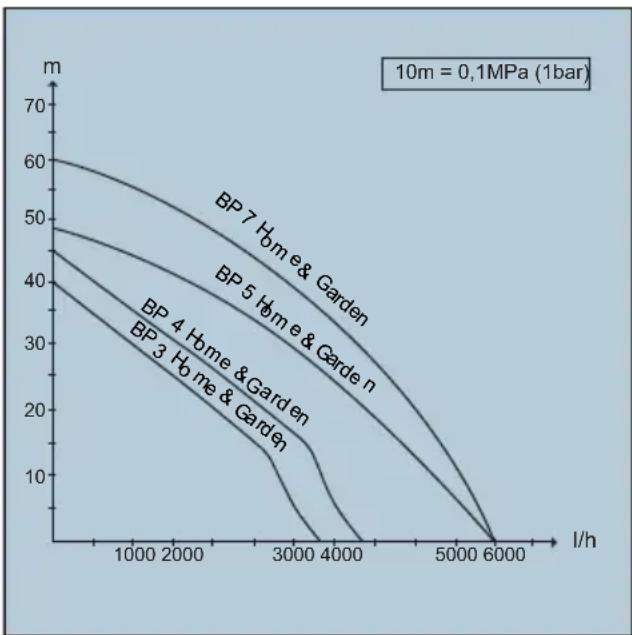

Ottimizzazione della portata

La portata è tanto più grande:

• quanto minore è la prevalenza
• quanto maggiore è il diametro del tubo flessibile utilizzato
• quanto minore è il tubo flessibile
• quanto minore è la perdita di pressione causata dagli accessori collegati

Al termine del lavoro

1. Spegnere l'apparecchio tramite l'interruttore ON/OFF.
2. Togliere la spina di rete dalla presa.

Se l'apparecchio deve essere acceso dopo un periodo prolungato, osservare degli accorgimenti aggiuntivi (vedere capitolo Cura e manutenzione).

Trasporto

- Portare l'apparecchio.

⚠PRUDENZA

Cavi e tubi liberi sul pavimento

Pericolo di inciampo

Durante lo spostamento dell'apparecchio in funzionamento in mobilità, prestare attenzione a cavi e tubi.

Arrotolare il cavo sul portacavo e fissarlo con un fermacavi.

a Sollevare l'apparecchio dalla maniglia di trasporto e sportarlo.

- Trasportare l'apparecchio in veicoli.

a Fissare l'apparecchio per impedirne lo scivolamento e il ribaltamento.

Stoccaggio

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo.

Svuotare l'apparecchio e gli accessori completamente.

Proteggere l'apparecchio dal gelo.

1. Aprire il prelievo dell'acqua collegato lato pressione (ad es. rubinetto).
   L'apparecchio non è in pressione.
2. Svuotare i tubi.
3. Rimuovere il tubo di aspirazione e il tubo di mandata.
4. Aprire il tappo del bocchettone di riempimento a mano o aiutandosi con una chiave, e rimuoverlo.
5. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
6. Ruotare la pompa e svuotare completamente il bocchettone di riempimento.
7. Montare il pre-filtro.
8. Montare il tappo.
9. Conservare la pompa in un luogo privo di gelo.

Cura e manutenzione

L'apparecchio non richiede manutenzione, quindi non è necessario eseguire lavori di manutenzione periodici.

Sfiato

1. Aprire e chiudere le valvole di pressione collegate allo scarico della pressione.

L'impianto non è in pressione.

Pulizia della pompa

1. Se è stata traportata acqua mista ad altri elementi, pulire la pompa con acqua pulita dopo ogni utilizzo.

Pulizia del pre-filtro

Verificare la presenza di sporco nel pre-filtro aspirazione e se necessario pulirlo.

1. Aprire il tappo del bocchettone di riempimento a mano o aiutandosi con una chiave, e rimuoverlo.
2. Rimuovere il pre-filtro nella valvola di non ritorno integrata.

Figura H

1. Staccare la valvola di non ritorno dal pre-filtro.
2. Pulire accuratamente con acqua corrente il pre-filtro e la valvola di non ritorno.
3. Eventualmente pulire i residui di sporco dalla pompa.
4. Verificare la scorrevolezza della valvola di non ritorno.

ATTENZIONE

Utilizzo di lubrificati non idonei

Danneggiamento delle guarnizioni

Utilizzare il grasso disponibile presso l'assistenza Kärcher (6.288-143.0).

Per le guarnizioni utilizzare solo grasso senza oli minerali.

1. Se non sono scorrevoli, ingrassare le guarnizioni.
2. Collegare il pre-filtro alla valvola di non ritorno.
3. Inserire il pre-filtro senza applicare forza nel bocchettone di riempimento. Prestare attenzione alla corretta posizione di inserimento (alloggiamenti).

Figura I

Aiuto in caso di guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

La pompa funziona ma non trasporta

Nella pompa c'è aria.

1. Verificare la corretta messa in funzione della pompa (vedere capitolo Messa in funzione e Avvio).
   Delle particelle di sporco bloccano la zona aspirata.
2. Togliere la spina di rete dalla presa.
3. Pulire la zona aspirata.
   Il pre-filtro è sporco.
4. Togliere la spina di rete dalla presa.
5. Lasciare raffreddare la pompa.
6. Pulire la zona aspirata.
7. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
8. Lavare i resti di sporco sul fondo del bocchettone di riempimento attraverso il foro di riempimento.
9. Accendere la pompa.
   Il tubo flessibile di aspirazione o l'adattatore di attacco non è correttamente avvitato.
10. Verificare se le guarnizioni sono correttamente applicate.
11. Serrare a mano il tubo flessibile di aspirazione e l'adattatore di attacco.

La pompa non funziona o si ferma improvvisamente durante il funzionamento

L'alimentazione di corrente è interrotta.

1. Verificare i fusibili e i collegamenti elettrici. Il pre-filtro è sporco.

2. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).

3. Lavare i resti di sporco sul fondo del bocchettone di riempimento attraverso il foro di riempimento.

La pompa si trova in modalità automatica e la pressione nell'impianto è maggiore di 1,3 bar.

In modalità automatica l'apparecchio non funziona se la pressione interna è maggiore di 1,3 bar, ovvero se sulla pompa agisce una colonna d'acqua più alta di 13 m.

1. Ridurre la pressione nell'impianto. La pompa si attiva automaticamente quando la pressione nell'impianto scende sotto 1,3 bar.

La pompa si arresta, si accende il LED "Errore lato aspirazione"

Il flusso è ostacolato l'apparecchio non va in pressione.

1. Togliere la spina di rete dalla presa.
2. Verificare che sia presente acqua sufficiente nel contenitore di aspirazione (ad es. cisterna).
3. Verificare la presenza di perdite negli attacchi lato aspirazione.
4. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
5. Lavare i resti di sporco sul fondo del bocchettone di riempimento attraverso il foro di riempimento.
6. Accendere la pompa.

La portata è troppo bassa, il blocco del funzionamento a secco ha spento la pompa.

1. Verificare che sia presente acqua sufficiente nel contenitore di aspirazione (ad es. cisterna).
2. Aprire il rubinetto dell'acqua.

La portata viene aumentata.

Errore lato aspirazione dovuto a perdita o a rubinetto chiuso. La pompa non arresta la modalità di aspirazione.

1. Aprire il rubinetto.
2. Verificare la presenza di perdite nell'impianto. Se non è possibile eliminare le perdite, installare un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

La pompa si arresta in modalità automatica, si accende il LED "Errore lato in pressione"

La pompa si accende e spegne spesso per problemi di perdite.

1. Verificare la presenza di perdite sul lato in pressione (ad es. rubinetto). Se non è possibile eliminare le perdite, installare un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

2. Accendere la pompa.

Dopo l'accensione della pompa la pressione è troppo bassa. L'apparecchio si avvia immediatamente e si accende e spegne ripetutamente.

1. Aumentare la pressione lato pressione.

2. In caso di utilizzo in giardino, utilizzare un tubo flessibile da giardino di lunghezza minima di 5 m e un diametro di 34 " o di 15 m di lunghezza con un diametro di 12 ".

3. In caso di installazione fissa, installare un tubo di compensazione della pressione o un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

4. Accendere la pompa.

La pompa si arresta in modalità manuale, si accende il LED “Errore lato in pressione”

La pompa funziona almeno 4 minuti anche se l'uscita lato pressione (ad es. il rubinetto) è chiusa. La protezione dal surriscaldamento spegne l'apparecchio.

1. Togliere la spina di rete dalla presa.

2. Aprire il prelievo dell'acqua allacciato lato pressione. L'apparecchio perde pressione.

3. Accendere la pompa.

La portata cala o è troppo bassa.

Delle particelle di sporco bloccano la zona aspirata.

1. Togliere la spina di rete dalla presa.

2. Pulire la zona aspirata.

Il pre-filtro è sporco.

1. Togliere la spina di rete dalla presa.

2. Lasciare raffreddare la pompa.

3. Pulire la zona aspirata.

4. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).

5. Lavare i resti di sporco sul fondo del bocchettone di riempimento attraverso il foro di riempimento.

6. Accendere la pompa.

Il lato di aspirazione non è a tenuta stagna.

1. Verificare la tenuta sul lato di aspirazione.

È stata superata la portata massima o la portata non è ottimizzata.

1. Rispettare la portata massima (vedi capitolo Dati tecnici).

2. Eventualmente scegliere un diametro differente o una lunghezza diversa del tubo flessibile (vedi capitolo Ottimizzazione della portata).

La sezione lato pressione è limitata.

1. Aprire totalmente la valvola o il rubinetto.

Il tubo flessibile lato pressione è piegato.

1. Rimuovere le pieghe nel tubo flessibile.

Dati tecnici

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Collegamento elettrico
Tensione di rete V 230-240 230-240 230-240 230-240
Frequenza di rete Hz 50 50 50 50
Potenza nominale W 800 950 1000 1200
Dati sulle prestazioni dell'apparecchio
Portata massima	l/h	3300 3800 6000 6000
Altezza di aspirazione (max.)	m	8	8	8	8
Pressione (max.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
Prevalenza (max.)	m	40 45 48 60
Pressione di reinserimento nella modalità automatica (max.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Dimensioni delle particelle (max.) dei liquidi trasportabili consentiti	mm	1	1	1	1
Tipo di pompa		Jet	Jet	Multistadio a 4 livelli	Multistadio a 5 livelli
Tipo LED secondo EN 60825-1		Classe 1	Classe 1	Classe 1	Classe 1
Avvertenze d'uso
Irrigazione (max.)	m^2	500 800 1000 1200
Alimentazione idrica domestica (max.)	Persone	8	10	12	12
Irrigazione + alimentazione idrica domestica con m^2 4 persone (max.)		300 600 800 900
Dimensioni e pesi
Peso (senza accessori)	kg	10,3	10,6	12,5	13,0
Valori rilevati secondo EN ISO 20361
Livello di pressione acustica L_pA	dB(A)	61	63	61	61
	dB(A)	76	78	77	76

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Pompa

Tipo: 1.645-xxx

Direttive UE pertinenti

2014/35/UE

2014/30/UE

2000/14/CE

2011/65/UE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

BP2 G

Misurato: 69

Garantito: 72

BP3 G, BP3 G Set +, BP3 H&G

Misurato: 73

Garantito: 76

BP4 G

Misurato: 72

Garantito: 75

BP4 H&G eco

Misurato: 75

Garantito: 78

BP5 H&G

Misurato: 74

Garantito: 77

BP7 H&G eco

Misurato: 73

Garantito: 76

I firmatari agiscono per incarico e con delega del consiglio di amministrazione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
