MANUAL DE USUARIO DH Isla TEKA

Manual de Instrucciones

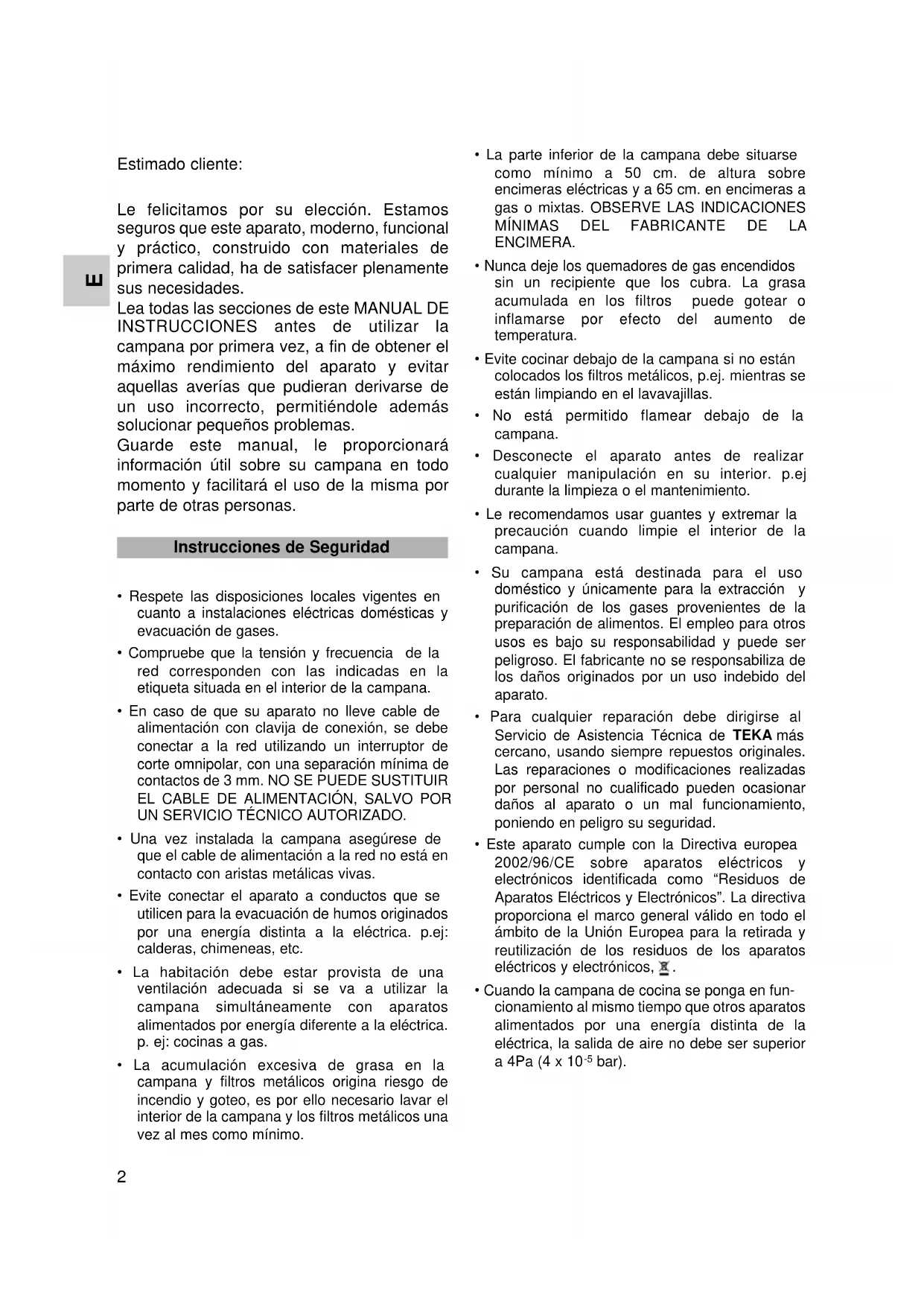

Le felicitamos por su elección. Estamos

seguros que este aparato, moderno, funcional

y práctico, construido con materiales de

primera calidad, ha de satisfacer plenamente

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la

campana por primera vez, a fin de obtener el

máximo rendimiento del aparato y evitar

aquellas averías que pudieran derivarse de

un uso incorrecto, permitiéndole además

solucionar pequeños problemas.

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitará el uso de la misma por

parte de otras personas.

• Respete las disposiciones locales vigentes en

cuanto a instalaciones eléctricas domésticas y

evacuación de gases.

• Compruebe que la tensión y frecuencia de la

red corresponden con las indicadas en la

etiqueta situada en el interior de la campana.

• En caso de que su aparato no lleve cable de

alimentación con clavija de conexión, se debe

conectar a la red utilizando un interruptor de

corte omnipolar, con una separación mínima de

contactos de 3 mm. NO SE PUEDE SUSTITUIR EL CABLE DE ALIMENTACIÓN, SALVO POR UN SERVICIO TÉCNICO AUTORIZADO.

• Una vez instalada la campana asegúrese de

que el cable de alimentación a la red no está en

contacto con aristas metálicas vivas.

• Evite conectar el aparato a conductos que se

utilicen para la evacuación de humos originados

por una energía distinta a la eléctrica. p.ej:

calderas, chimeneas, etc.

• La habitación debe estar provista de una

ventilación adecuada si se va a utilizar la

campana simultáneamente con aparatos

alimentados por energía diferente a la eléctrica.

p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la

campana y filtros metálicos origina riesgo de

incendio y goteo, es por ello necesario lavar el

interior de la campana y los filtros metálicos una

vez al mes como mínimo.

• La parte inferior de la campana debe situarse

como mínimo a 50 cm. de altura sobre

encimeras eléctricas y a 65 cm. en encimeras a

gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA.

• Nunca deje los quemadores de gas encendidos

sin un recipiente que los cubra. La grasa

acumulada en los filtros puede gotear o

inflamarse por efecto del aumento de

• Evite cocinar debajo de la campana si no están

colocados los filtros metálicos, p.ej. mientras se

están limpiando en el lavavajillas.

• No está permitido flamear debajo de la

• Desconecte el aparato antes de realizar

cualquier manipulación en su interior. p.ej

durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y extremar la

precaución cuando limpie el interior de la

• Su campana está destinada para el uso

doméstico y únicamente para la extracción y

purificación de los gases provenientes de la

preparación de alimentos. El empleo para otros

usos es bajo su responsabilidad y puede ser

peligroso. El fabricante no se responsabiliza de

los daños originados por un uso indebido del

• Para cualquier reparación debe dirigirse al

Servicio de Asistencia Técnica de TEKA más

cercano, usando siempre repuestos originales.

Las reparaciones o modificaciones realizadas

por personal no cualificado pueden ocasionar

daños al aparato o un mal funcionamiento,

poniendo en peligro su seguridad.

• Este aparato cumple con la Directiva europea

2002/96/CE sobre aparatos eléctricos y

electrónicos identificada como “Residuos de

Aparatos Eléctricos y Electrónicos”. La directiva

proporciona el marco general válido en todo el

ámbito de la Unión Europea para la retirada y

reutilización de los residuos de los aparatos

eléctricos y electrónicos, .

• Cuando la campana de cocina se ponga en fun-

cionamiento al mismo tiempo que otros aparatos

alimentados por una energía distinta de la

eléctrica, la salida de aire no debe ser superior

Instrucciones de Seguridad

Descripción del aparato 3

Instrucciones de uso 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 4

Accesorios suministrados 5

Filtros de carbón activo 5

A Mando con pulsadores para luz y

velocidad con piloto indicativo de fun-

B Filtros metálicos.

C Lámparas - 40 W (E-14).

D, E Cubretubos, regulables en altura.

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar para

que el flujo de aire sea contínuo y estable al

momento de aspirar los humos.

De igual modo, mantenga la campana

funcionando unos minutos después de

cocinar para el total arrastre de humos y

Instrucciones de uso

Descripción del aparato

E Accionando el mando como se indica en la

figura podrá controlar las funciones de la

E Al realizar labores de limpieza y

mantenimiento asegúrese de cumplir las

Instrucciones de Seguridad indicadas en

• Si su campana es de acero inoxidable,

utilice limpiadores especializados para

este material siguiendo las instrucciones

del proveedor del producto.

• En ningún caso use estropajos metálicos

ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que

no desprenda pilosidades.

• No es aconsejable la utilización de

aparatos de limpieza por vapor para

realizar esta tarea.

Para extraer los filtros de sus alojamientos

haga una leve presión sobre los dispositivos

de enclavamiento y luego tire de ellos.

Los filtros metálicos se pueden limpiar

dejándolos en agua caliente y detergente

neutro hasta que se disuelva la grasa y

después aclarando bajo el grifo o utilizando

productos específicos para grasa. También se

pueden limpiar en lavavajillas. En este caso,

es aconsejable colocarlos en posición vertical

para evitar que se depositen restos de

comida sobre los mismos.

La limpieza en lavavajillas puede deteriorar la

superficie metálica (ennegreciéndola) sin que

esto afecte a su capacidad de retención de

Una vez limpios déjelos secar libremente y

posteriormente colóquelos en la campana.

Proceda del modo siguiente:

• Retire los filtros metálicos. Afloje los

tornillos (sin quitarlos) del limpiafácil (K),

desplácelo suavemente y retírelo.

• Afloje los tornillos (B) para abatir la tapa

• Cambie la lámpara averiada/fundida (E).

La potencia máxima de las lámparas es de

• Vuelva a montar el soporte (A).

• Vuelva a montar el limpiafácil (K). Coloque

los filtros metálicos.

Limpieza de Filtros Metálicos

Limpieza del cuerpo de la campana

Limpieza y Mantenimiento

_________________________________________________________

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones

que considere necesarias sin perjudicar sus características esenciales.

Dimensiones y Características

Veáse pág. 30.1 Reducción 150/ 120 mm.

6 Tornillo anclaje (M8 x 45).

4 Tornillos M4 x 12.

4 Tornillos M4 x 10.

Al instalar la campana asegúrese de

cumplir las Instrucciones de Seguridad

indicadas en la página 2.

Para obtener un rendimiento óptimo el

conducto al exterior no deberá ser superior a

CUATRO METROS, tener más de dos ángulos

de 90°, y su diámetro debe ser al menos Ø120.

1) Utilizando el soporte (O) trace y taladre en

el techo la situación de los tirafondos-anclaje

2) Atornille el soporte (O) al techo con los

tirafondos-anclaje (S) (Ø8 x 45).

3) Monte el chasis superior (A6) en el soporte

(O) mediante los tornillos (Q) (M6 x 16).

4) Conecte la parte superior del tubo interior

(no suministrado) a la salida.

5) Monte el cubretubo superior (A8) y fíjelo al

chasis superior (A6) con los tornillos (G) (M4 x

6) Coloque la pieza (B) si el tubo interior (no

suministrado) es Ø120.

7) Monte el conjunto inferior al conjunto

superior fijado al techo mediante los tornillos

(A10) (M4 x 12) a la altura deseada.

8) Fije el tubo interior con una abrazadera (no

suministrada) a (B) o a la salida del motor

9) Monte la parte (A9a) del cubretubo inferior al

chasis inferior (A7) con los tornillos (I) (M4 x

10) Ajuste la parte (A9b) del cubretubo inferior

a la (A9a) como indican los detalles.

Cuando no sea posible la evacuación de gases

al exterior, la campana puede configurarse

para purificar el aire recirculándolo a través de

filtros de carbón activo.

La duración de los filtros de carbón activo es

de tres a seis meses, dependiendo de las

condiciones particulares de uso. Estos filtros

no son lavables ni regenerables. Una vez

agotada su vida útil deberán reemplazarse.

1) Monte el soporte del difusor (A13) en el

chasis superior (A6) con los tornillos (A4) (M4

2) Ajuste el difusor (A5) sobre el soporte (A13).

3) Conecte la parte superior del tubo interior

(no suministrado) a la salida circular del

4) Utilizando el soporte (O) trace y taladre en

el techo la situación de los tirafondos-anclaje

5) Atornille el soporte (O) al techo con los

tirafondos-anclaje (S) (Ø8 x 45).

6) Monte el chasis superior (A6) en el soporte

(O) mediante los tornillos (Q) (M6 x 16).

7) Monte el cubretubo superior (A8) y fijarlo al

chasis superior (A6) con los tornillos (G) (M4 x

8) Coloque la pieza (B) si el tubo interior (no

suministrado) es Ø120.

9) Monte el conjunto inferior al conjunto

superior fijado al techo mediante los tornillos

(A10) (M4 x 12) a la altura deseada.

10) Fije el tubo interior con una abrazadera (no

suministrada) a (B) o a la salida del motor

11) Monte la parte (A9a) del cubretubo inferior

al chasis inferior (A7) con los tornillos (I) (M4 x

12) Ajuste la parte (A9b) del cubretubo inferior

a la (A9a) como indican los detalles.

13) Retire los filtros metálicos. Afloje los

tornillos (sin quitarlos) del limpiafácil (A19),

desplácelo suavemente y retírelo.

14) Sitúe los filtros en la sección lateral del

motor haciendo coincidir los orificios de los

filtros (A11) con los pivotes (A12) de la carcasa

15) Vuelva a montar el limpiafácil (A19).

Coloque los filtros metálicos.

Filtros de Carbón Activo (Opcional)

Accesorios suministrados

contacto com arestas metálicas vivas.

• Este aparelho cumpre com a Directiva Europeia

2002/96/CE sobre aparelhos eléctricos e

electrónicos identificada como “Resíduos de

Aparelhos Eléctricos e Electrónicos”. A directiva

proporciona um ponto padrão válido para toda a

Filtros de carbono activo 21

e velocidade com luz de aviso de

B Filtros metálicos.

Limpeza dos Filtros Metálicos

hexagonal) (M8 x 45).

Durante a instalação do exaustor certifique-

indicadas na página 18.

2) Ajuste o difusor (A5) no suporte (A13).

Filtros de Carbono Activo (Opcional)
