MANUAL DE USUARIO DY 90 TEKA
Manual de Instrucciones

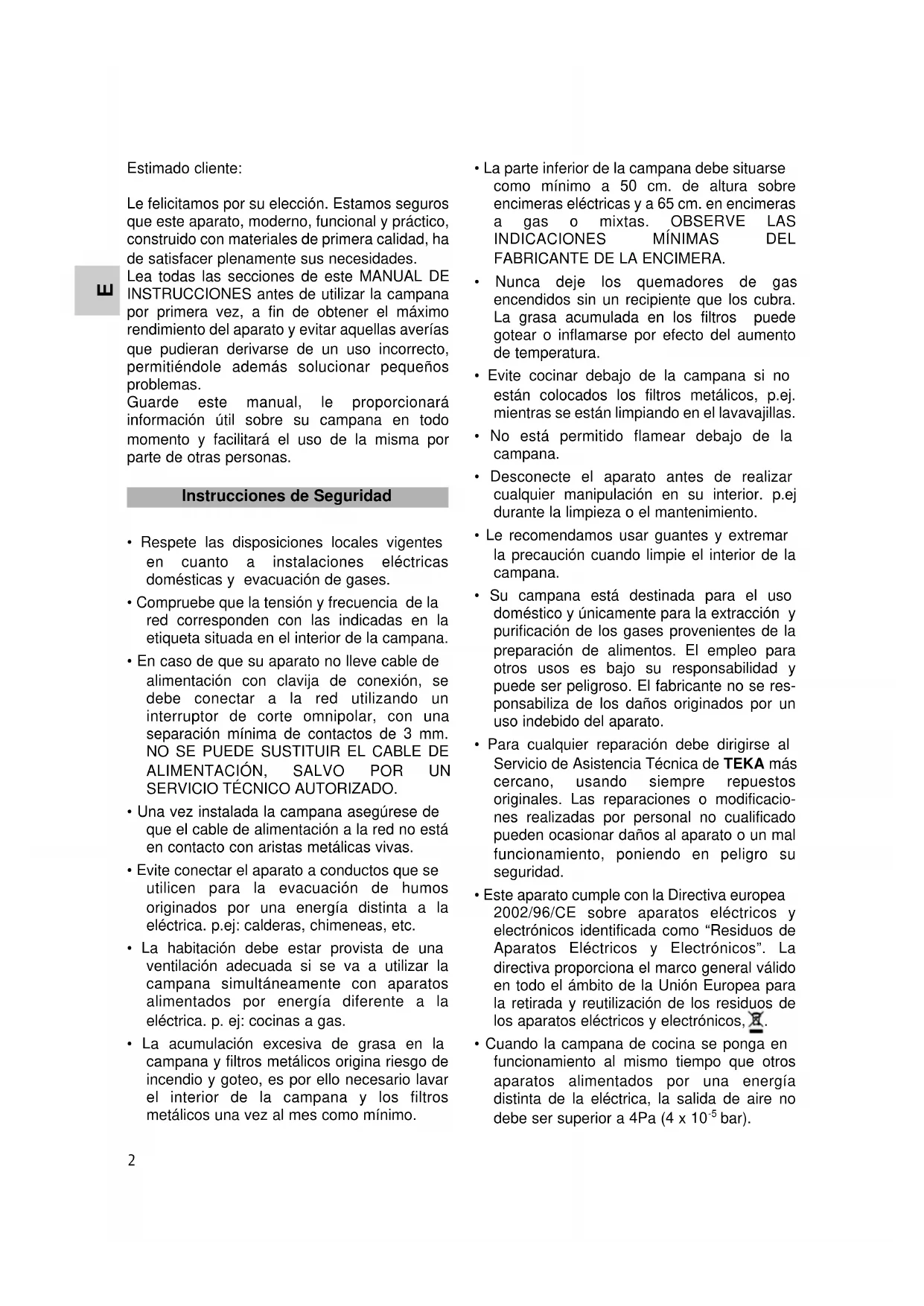

Rev. 0206Estimado cliente:
Le felicitamos por su elección. Estamos seguros
que este aparato, moderno, funcional y práctico,
construido con materiales de primera calidad, ha
de satisfacer plenamente sus necesidades.
Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana
por primera vez, a fin de obtener el máximo
rendimiento del aparato y evitar aquellas averías
que pudieran derivarse de un uso incorrecto,
permitiéndole además solucionar pequeños
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.
• Respete las disposiciones locales vigentes
en cuanto a instalaciones eléctricas
domésticas y evacuación de gases.
• Compruebe que la tensión y frecuencia de la
red corresponden con las indicadas en la
etiqueta situada en el interior de la campana.
• En caso de que su aparato no lleve cable de
alimentación con clavija de conexión, se
debe conectar a la red utilizando un
interruptor de corte omnipolar, con una
separación mínima de contactos de 3 mm.
NO SE PUEDE SUSTITUIR EL CABLE DE ALIMENTACIÓN, SALVO POR UN SERVICIO TÉCNICO AUTORIZADO.
• Una vez instalada la campana asegúrese de
que el cable de alimentación a la red no está
en contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se
utilicen para la evacuación de humos
originados por una energía distinta a la
eléctrica. p.ej: calderas, chimeneas, etc.
• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la
eléctrica. p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo de
incendio y goteo, es por ello necesario lavar
el interior de la campana y los filtros
metálicos una vez al mes como mínimo.
• La parte inferior de la campana debe situarse
como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras
a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA.
• Nunca deje los quemadores de gas
encendidos sin un recipiente que los cubra.
La grasa acumulada en los filtros puede
gotear o inflamarse por efecto del aumento
• Evite cocinar debajo de la campana si no
están colocados los filtros metálicos, p.ej.
mientras se están limpiando en el lavavajillas.
• No está permitido flamear debajo de la
• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar
la precaución cuando limpie el interior de la
• Su campana está destinada para el uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para
otros usos es bajo su responsabilidad y
puede ser peligroso. El fabricante no se res-
ponsabiliza de los daños originados por un
uso indebido del aparato.
• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA más
cercano, usando siempre repuestos
originales. Las reparaciones o modificacio-
nes realizadas por personal no cualificado
pueden ocasionar daños al aparato o un mal
funcionamiento, poniendo en peligro su
• Este aparato cumple con la Directiva europea
2002/96/CE sobre aparatos eléctricos y
electrónicos identificada como “Residuos de
Aparatos Eléctricos y Electrónicos”. La
directiva proporciona el marco general válido
en todo el ámbito de la Unión Europea para
la retirada y reutilización de los residuos de
los aparatos eléctricos y electrónicos, .
• Cuando la campana de cocina se ponga en
funcionamiento al mismo tiempo que otros
aparatos alimentados por una energía
distinta de la eléctrica, la salida de aire no
debe ser superior a 4Pa (4 x 10
Instrucciones de Seguridad
Descripción del aparato 3
Instrucciones de uso 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 4
Accesorios suministrados 5
Filtros de carbón activo 5
A Mando electrónico programador con
botones para luz y velocidades con
DISPLAY indicativos de funciona-
B Filtros metálicos.
C Lámparas - 20 W (G-4).
D, E Cubretubos, regulables en altura.
Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.
De igual modo, mantenga la campana
funcionando unos minutos después de cocinar
para el total arrastre de humos y olores al
Proceda del modo siguiente:
1) Encienda la campana y elija la velocidad de
2) Pulse en “Temporizador”. El “DISPLAY de
programa” comenzará a parpadear.
3) Escoja el tiempo de programación deseado
pulsando en “Aumento y Disminución de la
velocidad”. La variación es de 5 en 5 minutos
(Mín. = 5 min., máx. = 45 min.).
4) Una vez seleccionado el tiempo deseado,
vuelva a pulsar en “Temporizador” para
memorizar el programa.
5) La campana se apagará una vez transcurrido
el tiempo programado.
La velocidad intensiva “H” se selecciona sólo
manualmente y pasará a velocidad 2
transcurridos 10 min. aprox.
Cuando el indicador de saturación de filtros se
encienda proceda a la limpieza de los mismos.
(Véase pag. 4, apdo. Limpieza de filtros).
Una vez limpios, con la campana apagada,
pulse “Reinicio Saturación de filtros” durante
más de 3 segundos y el indicador se apagará.
Instrucciones de uso
Descripción del aparato
E Accionando el mando como se indica en la figura
podrá controlar las funciones de la campana.
Programación tiempo de aspiración
Indicador saturación de filtros “F”4
E Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en
• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.
• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que
no desprenda pilosidades.
• No es aconsejable la utilización de
aparatos de limpieza por vapor para
realizar esta tarea.
Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos
de enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También se
pueden limpiar en lavavajillas. En este caso,
es aconsejable colocarlos en posición vertical
para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que
esto afecte a su capacidad de retención de
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.
Proceda del modo siguiente:
• Desenrosque el embellecedor del
• Cambie la lámpara averiada/ fundida. La
potencia máxima de las lámparas es de 20
• Enrosque el embellecedor del
Limpieza de Filtros Metálicos
Limpieza del cuerpo de la campana
Limpieza y Mantenimiento
_________________________________________________________
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones
que considere necesarias sin perjudicar sus características esenciales.
Dimensiones y Características
Veáse pág. 30.1 Reducción 150/ 120 mm.
2 Soportes para cubretubo.
4 Tornillos M4 x 12.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.
Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.
1) Trace y taladre en la pared los puntos para
fijar los tacos de sujeción (P) (Ø8 x 40) y (J)
2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y el soporte (H) con
los tirafondos (I) (Ø4 x 30), según fig. 1.
3) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).
4) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (A19), desplácelo
suavemente y retírelo.
5) Trace la situación de los tacos de seguridad
(R) (Ø8 x 40) a través del interior de la
6) Descuelgue la campana.
7) Taladre la pared y coloque los tacos (R) (Ø8
8) Cuelgue la campana, apriete los tornillos
(M) (M4 x 12) con las arandelas (A3) (Ø6,4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las
arandelas (T) (Ø6,4 x Ø18).
9) Vuelva a montar el limpiafácil (A19).
Coloque los filtros metálicos.
10) Monte los cubretubos, fijando el inferior en
el soporte (H), según detalle de la fig. 1. Eleve
el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
11) Coloque las grapas (F) en el soporte (C).
12) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).
13) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.
14) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor
15) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G) (Ø3,9 x
Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.
1) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (K), desplácelo
suavemente y retírelo.
2) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.
3) Vuelva a montar el limpiafácil (K). Coloque
los filtros metálicos.
4) Retire los cubretubos (E). Coloque el difusor
(C) sobre la sección de salida de aire del
motor. Vuelva a colocar los cubretubos (E).
Filtros de Carbón Activo (Opcional)
Accesorios suministrados
