MANUAL DE USUARIO DY 70 TEKA

Manual de Instrucciones

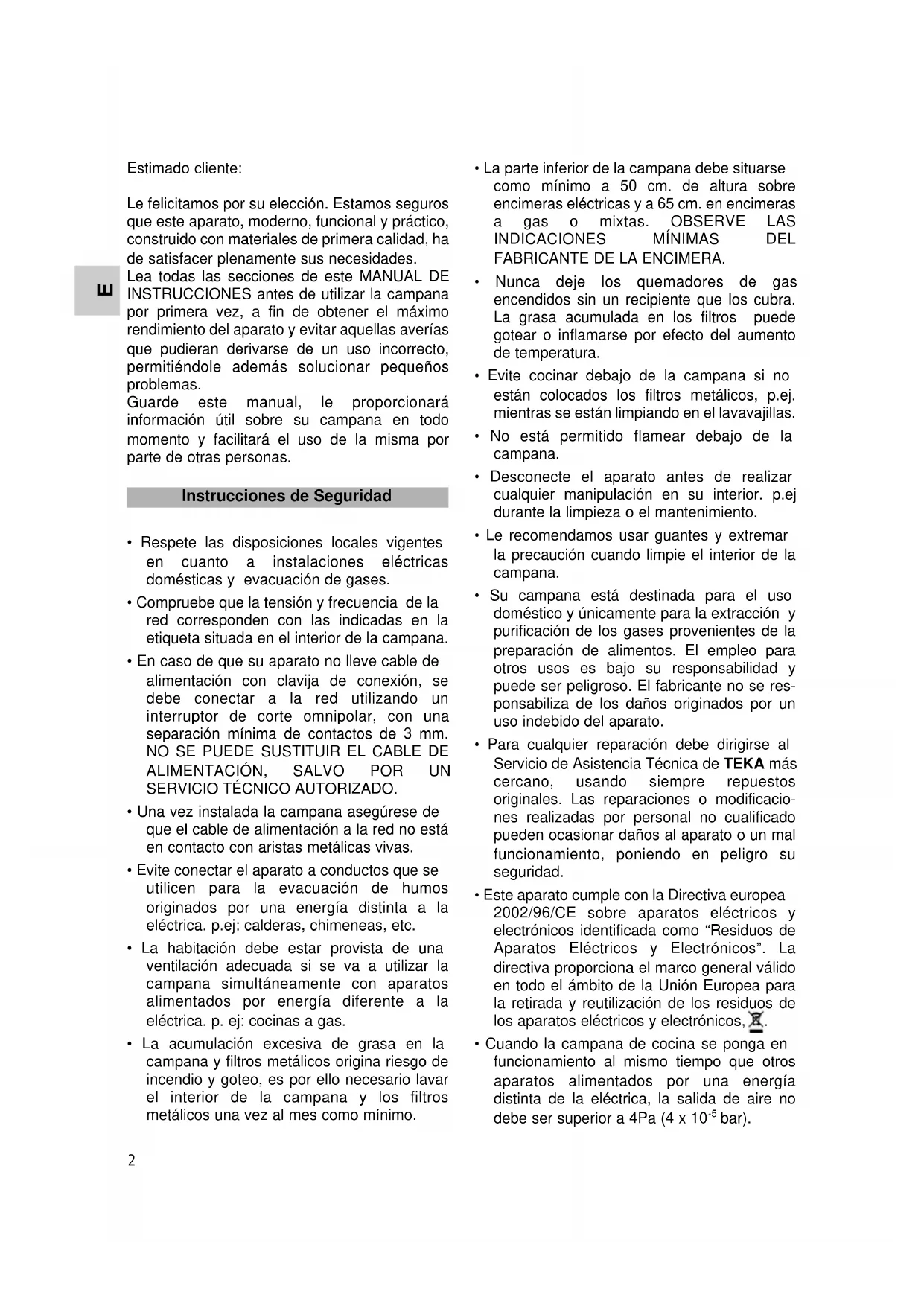

Rev. 0206Estimado cliente:

Le felicitamos por su elección. Estamos seguros

que este aparato, moderno, funcional y práctico,

construido con materiales de primera calidad, ha

de satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana

por primera vez, a fin de obtener el máximo

rendimiento del aparato y evitar aquellas averías

que pudieran derivarse de un uso incorrecto,

permitiéndole además solucionar pequeños

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitará el uso de la misma por

parte de otras personas.

• Respete las disposiciones locales vigentes

en cuanto a instalaciones eléctricas

domésticas y evacuación de gases.

• Compruebe que la tensión y frecuencia de la

red corresponden con las indicadas en la

etiqueta situada en el interior de la campana.

• En caso de que su aparato no lleve cable de

alimentación con clavija de conexión, se

debe conectar a la red utilizando un

interruptor de corte omnipolar, con una

separación mínima de contactos de 3 mm.

NO SE PUEDE SUSTITUIR EL CABLE DE ALIMENTACIÓN, SALVO POR UN SERVICIO TÉCNICO AUTORIZADO.

• Una vez instalada la campana asegúrese de

que el cable de alimentación a la red no está

en contacto con aristas metálicas vivas.

• Evite conectar el aparato a conductos que se

utilicen para la evacuación de humos

originados por una energía distinta a la

eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una

ventilación adecuada si se va a utilizar la

campana simultáneamente con aparatos

alimentados por energía diferente a la

eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la

campana y filtros metálicos origina riesgo de

incendio y goteo, es por ello necesario lavar

el interior de la campana y los filtros

metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe situarse

como mínimo a 50 cm. de altura sobre

encimeras eléctricas y a 65 cm. en encimeras

a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA.

• Nunca deje los quemadores de gas

encendidos sin un recipiente que los cubra.

La grasa acumulada en los filtros puede

gotear o inflamarse por efecto del aumento

• Evite cocinar debajo de la campana si no

están colocados los filtros metálicos, p.ej.

mientras se están limpiando en el lavavajillas.

• No está permitido flamear debajo de la

• Desconecte el aparato antes de realizar

cualquier manipulación en su interior. p.ej

durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y extremar

la precaución cuando limpie el interior de la

• Su campana está destinada para el uso

doméstico y únicamente para la extracción y

purificación de los gases provenientes de la

preparación de alimentos. El empleo para

otros usos es bajo su responsabilidad y

puede ser peligroso. El fabricante no se res-

ponsabiliza de los daños originados por un

uso indebido del aparato.

• Para cualquier reparación debe dirigirse al

Servicio de Asistencia Técnica de TEKA más

cercano, usando siempre repuestos

originales. Las reparaciones o modificacio-

nes realizadas por personal no cualificado

pueden ocasionar daños al aparato o un mal

funcionamiento, poniendo en peligro su

• Este aparato cumple con la Directiva europea

2002/96/CE sobre aparatos eléctricos y

electrónicos identificada como “Residuos de

Aparatos Eléctricos y Electrónicos”. La

directiva proporciona el marco general válido

en todo el ámbito de la Unión Europea para

la retirada y reutilización de los residuos de

los aparatos eléctricos y electrónicos, .

• Cuando la campana de cocina se ponga en

funcionamiento al mismo tiempo que otros

aparatos alimentados por una energía

distinta de la eléctrica, la salida de aire no

debe ser superior a 4Pa (4 x 10

Instrucciones de Seguridad

Descripción del aparato 3

Instrucciones de uso 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 4

Accesorios suministrados 5

Filtros de carbón activo 5

A Mando electrónico programador con

botones para luz y velocidades con

DISPLAY indicativos de funciona-

B Filtros metálicos.

C Lámparas - 20 W (G-4).

D, E Cubretubos, regulables en altura.

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar para

que el flujo de aire sea contínuo y estable al

momento de aspirar los humos.

De igual modo, mantenga la campana

funcionando unos minutos después de cocinar

para el total arrastre de humos y olores al

Proceda del modo siguiente:

1) Encienda la campana y elija la velocidad de

2) Pulse en “Temporizador”. El “DISPLAY de

programa” comenzará a parpadear.

3) Escoja el tiempo de programación deseado

pulsando en “Aumento y Disminución de la

velocidad”. La variación es de 5 en 5 minutos

(Mín. = 5 min., máx. = 45 min.).

4) Una vez seleccionado el tiempo deseado,

vuelva a pulsar en “Temporizador” para

memorizar el programa.

5) La campana se apagará una vez transcurrido

el tiempo programado.

La velocidad intensiva “H” se selecciona sólo

manualmente y pasará a velocidad 2

transcurridos 10 min. aprox.

Cuando el indicador de saturación de filtros se

encienda proceda a la limpieza de los mismos.

(Véase pag. 4, apdo. Limpieza de filtros).

Una vez limpios, con la campana apagada,

pulse “Reinicio Saturación de filtros” durante

más de 3 segundos y el indicador se apagará.

Instrucciones de uso

Descripción del aparato

E Accionando el mando como se indica en la figura

podrá controlar las funciones de la campana.

Programación tiempo de aspiración

Indicador saturación de filtros “F”4

E Al realizar labores de limpieza y

mantenimiento asegúrese de cumplir las

Instrucciones de Seguridad indicadas en

• Si su campana es de acero inoxidable,

utilice limpiadores especializados para

este material siguiendo las instrucciones

del proveedor del producto.

• En ningún caso use estropajos metálicos

ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que

no desprenda pilosidades.

• No es aconsejable la utilización de

aparatos de limpieza por vapor para

realizar esta tarea.

Para extraer los filtros de sus alojamientos

haga una leve presión sobre los dispositivos

de enclavamiento y luego tire de ellos.

Los filtros metálicos se pueden limpiar

dejándolos en agua caliente y detergente

neutro hasta que se disuelva la grasa y

después aclarando bajo el grifo o utilizando

productos específicos para grasa. También se

pueden limpiar en lavavajillas. En este caso,

es aconsejable colocarlos en posición vertical

para evitar que se depositen restos de

comida sobre los mismos.

La limpieza en lavavajillas puede deteriorar la

superficie metálica (ennegreciéndola) sin que

esto afecte a su capacidad de retención de

Una vez limpios déjelos secar libremente y

posteriormente colóquelos en la campana.

Proceda del modo siguiente:

• Desenrosque el embellecedor del

• Cambie la lámpara averiada/ fundida. La

potencia máxima de las lámparas es de 20

• Enrosque el embellecedor del

Limpieza de Filtros Metálicos

Limpieza del cuerpo de la campana

Limpieza y Mantenimiento

_________________________________________________________

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones

que considere necesarias sin perjudicar sus características esenciales.

Dimensiones y Características

Veáse pág. 30.1 Reducción 150/ 120 mm.

2 Soportes para cubretubo.

4 Tornillos M4 x 12.

6 Tacos de sujeción (Ø8 x 40).

6 Tirafondos (Ø5 x 45).

4 Tacos de sujeción (Ø6 x 30).

Al instalar la campana asegúrese de

cumplir las Instrucciones de Seguridad

indicadas en la página 2.

Para obtener un rendimiento óptimo el

conducto al exterior no deberá ser superior a

CUATRO METROS, tener más de dos ángulos

de 90°, y su diámetro debe ser al menos Ø120.

1) Trace y taladre en la pared los puntos para

fijar los tacos de sujeción (P) (Ø8 x 40) y (J)

2) Atornille los soportes (O) a la pared con los

tirafondos (Q) (Ø5 x 45) y el soporte (H) con

los tirafondos (I) (Ø4 x 30), según fig. 1.

3) Cuelgue la campana en los soportes

montados (O). Nivele el aparato apretando los

tornillos (L) (M4 x 12).

4) Retire los filtros metálicos. Afloje los tornillos

(sin quitarlos) del limpiafácil (A19), desplácelo

suavemente y retírelo.

5) Trace la situación de los tacos de seguridad

(R) (Ø8 x 40) a través del interior de la

6) Descuelgue la campana.

7) Taladre la pared y coloque los tacos (R) (Ø8

8) Cuelgue la campana, apriete los tornillos

(M) (M4 x 12) con las arandelas (A3) (Ø6,4 x

Ø12) y los tirafondos (S) (Ø5 x 45) con las

arandelas (T) (Ø6,4 x Ø18).

9) Vuelva a montar el limpiafácil (A19).

Coloque los filtros metálicos.

10) Monte los cubretubos, fijando el inferior en

el soporte (H), según detalle de la fig. 1. Eleve

el cubretubo superior hasta el lugar deseado y

marque su contorno en la pared. Retire los

11) Coloque las grapas (F) en el soporte (C).

12) Centre el soporte (C) sobre el contorno

marcado; trace y taladre los puntos de fijación

de los tacos (E) (Ø6 x 30). Fije el soporte (C)

con los tirafondos (D) (Ø4 x 30).

13) Coloque la pieza (B) si el tubo interior (no

suministrado) es Ø120.

14) Fije el tubo interior con una abrazadera (no

suministrada) a (B) o a la salida del motor

15) Una vez colocado el tubo interior, coloque

el cubretubo inferior sobre la campana y fije el

cubretubo superior con los tornillos (G) (Ø3,9 x

Cuando no sea posible la evacuación de gases

al exterior, la campana puede configurarse

para purificar el aire recirculándolo a través de

filtros de carbón activo.

La duración de los filtros de carbón activo es

de tres a seis meses, dependiendo de las

condiciones particulares de uso. Estos filtros

no son lavables ni regenerables. Una vez

agotada su vida útil deberán reemplazarse.

1) Retire los filtros metálicos. Afloje los tornillos

(sin quitarlos) del limpiafácil (K), desplácelo

suavemente y retírelo.

2) Sitúe los filtros en la sección lateral de

aspiración del motor haciendo coincidir los

orificios de los filtros (A) con los pivotes (B) de

la carcasa del motor. Gire en el sentido que se

indica en la figura.

3) Vuelva a montar el limpiafácil (K). Coloque

los filtros metálicos.

4) Retire los cubretubos (E). Coloque el difusor

(C) sobre la sección de salida de aire del

motor. Vuelva a colocar los cubretubos (E).

Filtros de Carbón Activo (Opcional)

Accesorios suministrados
