MANUAL DE UTILIZADOR DH Isla TEKA

Hottes aspirantes DH ISLA Manual de Instruções

no desprenda pilosidades.

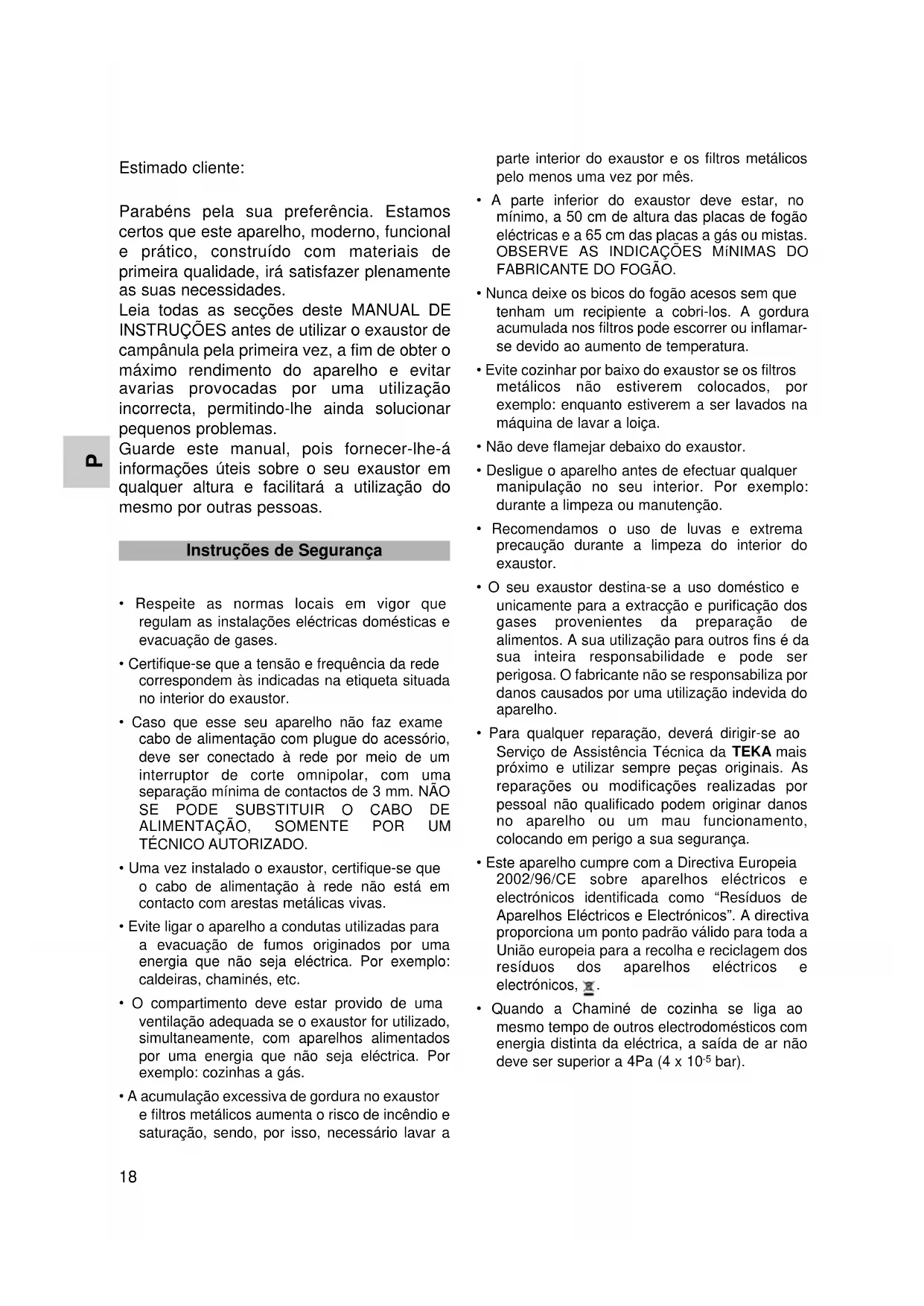

Parabéns pela sua preferência. Estamos

certos que este aparelho, moderno, funcional

e prático, construído com materiais de

primeira qualidade, irá satisfazer plenamente

as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de

campânula pela primeira vez, a fim de obter o

máximo rendimento do aparelho e evitar

avarias provocadas por uma utilização

incorrecta, permitindo-lhe ainda solucionar

Guarde este manual, pois fornecer-lhe-á

informações úteis sobre o seu exaustor em

qualquer altura e facilitará a utilização do

mesmo por outras pessoas.

• Respeite as normas locais em vigor que

regulam as instalações eléctricas domésticas e

• Certifique-se que a tensão e frequência da rede

correspondem às indicadas na etiqueta situada

no interior do exaustor.

• Caso que esse seu aparelho não faz exame

cabo de alimentação com plugue do acessório,

deve ser conectado à rede por meio de um

interruptor de corte omnipolar, com uma

separação mínima de contactos de 3 mm. NÃO SE PODE SUBSTITUIR O CABO DE ALIMENTAÇÃO, SOMENTE POR UM TÉCNICO AUTORIZADO.

• Uma vez instalado o exaustor, certifique-se que

o cabo de alimentação à rede não está em

contacto com arestas metálicas vivas.

• Evite ligar o aparelho a condutas utilizadas para

a evacuação de fumos originados por uma

energia que não seja eléctrica. Por exemplo:

caldeiras, chaminés, etc.

• O compartimento deve estar provido de uma

ventilação adequada se o exaustor for utilizado,

simultaneamente, com aparelhos alimentados

por uma energia que não seja eléctrica. Por

exemplo: cozinhas a gás.

• A acumulação excessiva de gordura no exaustor

e filtros metálicos aumenta o risco de incêndio e

saturação, sendo, por isso, necessário lavar a

parte interior do exaustor e os filtros metálicos

pelo menos uma vez por mês.

• A parte inferior do exaustor deve estar, no

mínimo, a 50 cm de altura das placas de fogão

• Nunca deixe os bicos do fogão acesos sem que

tenham um recipiente a cobri-los. A gordura

acumulada nos filtros pode escorrer ou inflamar-

se devido ao aumento de temperatura.

• Evite cozinhar por baixo do exaustor se os filtros

metálicos não estiverem colocados, por

exemplo: enquanto estiverem a ser lavados na

máquina de lavar a loiça.

• Não deve flamejar debaixo do exaustor.

• Desligue o aparelho antes de efectuar qualquer

manipulação no seu interior. Por exemplo:

durante a limpeza ou manutenção.

• Recomendamos o uso de luvas e extrema

precaução durante a limpeza do interior do

• O seu exaustor destina-se a uso doméstico e

unicamente para a extracção e purificação dos

gases provenientes da preparação de

alimentos. A sua utilização para outros fins é da

sua inteira responsabilidade e pode ser

perigosa. O fabricante não se responsabiliza por

danos causados por uma utilização indevida do

• Para qualquer reparação, deverá dirigir-se ao

Serviço de Assistência Técnica da TEKA mais

próximo e utilizar sempre peças originais. As

reparações ou modificações realizadas por

pessoal não qualificado podem originar danos

no aparelho ou um mau funcionamento,

colocando em perigo a sua segurança.

• Este aparelho cumpre com a Directiva Europeia

Aparelhos Eléctricos e Electrónicos”. A directiva

proporciona um ponto padrão válido para toda a

União europeia para a recolha e reciclagem dos

resíduos dos aparelhos eléctricos e

• Quando a Chaminé de cozinha se liga ao

mesmo tempo de outros electrodomésticos com

energia distinta da eléctrica, a saída de ar não

deve ser superior a 4Pa (4 x 10

Instruções de Segurança19

Descrição do aparelho 19

Instruções de utilização 19

Limpeza e manutenção 20

Em caso de alguma avaria 20

Dimensões e características 20

Acessórios fornecidos 21

Filtros de carbono activo 21

A Comando com interruptores para a luz

e velocidade com luz de aviso de

B Filtros metálicos.

C Lâmpadas - 40 W (E-14).

D, E Condutas, reguláveis em altura.

Para conseguir uma melhor aspiração,

recomendamos que ponha o exaustor em

funcionamento uns minutos antes de cozinhar

para que o fluxo de ar seja contínuo e estável

no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em

funcionamento uns minutos depois de

cozinhar para que a totalidade dos fumos e

odores sejam aspirados para o exterior.

Instruções de Utilização

Descrição do Aparelho

Ao accionar o comando como indica a figura

poderá controlar as funções do exaustor.20

P A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações

que considerar necessárias sem prejuízo das suas características básicas.

Ao efectuar os trabalhos de limpeza e

manutenção, certifique-se que cumpre as

instruções de Segurança indicadas na

• Se o seu exaustor for em aço inoxidável

deve utilizar produtos específicos para

este material, conforme as instruções do

fornecedor do produto.

• Nunca utilize esfregões metálicos nem

produtos abrasivos ou corrosivos.

• Seque o exaustor com um pano que não

• Não é aconselhável a utilização de

produtos de limpeza por vapor , para

realizar esta tarefa.

Para retirar os filtros faça uma ligeira pressão

sobre os encaixes e retire-os.

Os filtros metálicos podem ser limpos

deixando-os em água quente e detergente

neutro até que a gordura se dissolva e

enxugando-os debaixo da torneira ou

utilizando produtos próprios para gordura.

Também podem ser lavados na máquina de

lavar a loiça. Neste caso, é aconselhável

colocar os filtros na vertical a fim de evitar que

se depositem restos de comida nos mesmos.

A lavagem dos filtros na máquina de lavar

loiça pode deteriorar a superfície metálica

(enegrecendo-a), no entanto não afecta a sua

capacidade de retenção de gorduras.

Uma vez limpos, deixe os filtros secar ao ar e

depois volte a colocá-los no exaustor.

Proceda do seguinte modo:

• Retire os filtros metálicos. Desaperte os

parafusos (sem os retirar) do limpa fácil

(K), desloque-o suavemente e retire-o.

tampa decorativa (A).

potência máxima das lâmpadas é de 40 W

Substituição de Luzes

Limpeza dos Filtros Metálicos

Limpeza do Corpo do Exaustor

Limpeza e Manutenção

_________________________________________________________

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Dimensões e Características

Veja na página 30.1 Redutor de 150/ 120 mm.

4 Parafusos (M4 x 12).

4 Parafusos (M4 x 10).

6 Tira-fundos (parafuso de cabeça

hexagonal) (M8 x 45).

Durante a instalação do exaustor certifique-

se que cumpre as Instruções de Segurança

indicadas na página 18.

Para obter o máximo rendimento, a conduta

para o exterior não deverá ser superior a

QUATRO METROS, ter mais de dois ângulos

de 90°, e o seu diâmetro deve ser de pelo

1) Utilizando o suporte (O) marque e fure a

posição dos tira-fundos de amarração (S)

2) Fixe o suporte (O) ao tecto com os tira-

fundos de amarração (S) (Ø8 x 45).

(O) com os parafusos (Q) (M6 x 16).

(não fornecido) à saída.

châssis superior (A6) com os parafusos (G)

6) Coloque a peça (B) se o tubo interior (não

(A10) (M4 x 12) à altura desejada.

8) Fixe o tubo interior com uma braçadeira

(não fornecida) a (B) ou sobre a secção de

saída de ar do motor consoante o caso.

9) Monte a parte (A9a) da conducta inferior ao

châssis inferior (A7) com os parafusos (I) (M4

10) Ajuste a parte (A9b) da conducta inferior à

parte (A9a) como indicado nos detalhes.

Quando não for possível a evacuação de

gases para o exterior, o exaustor pode ser

configurado para purificar o ar fazendo-o

circular de novo através de filtros de carbono

A duração dos filtros de carbono activo varia

entre três e seis meses, dependendo das

condições particulares de utilização. Estes

filtros não são laváveis nem reutilizáveis, pelo

que devem ser substituídos sempre que

termina a sua vida útil.

(não fornecido) à saída circular do suporte

4) Utilizando o suporte (O) marque e fure a

posição dos tira-fundos de amarração (S) (Ø8

5) Fixe o suporte (O) ao tecto com os tira-

fundos de amarração (S) (Ø8 x 45).

8) Coloque a peça (B) se o tubo interior (não

(A10) (M4 x 12) à altura desejada.

10) Fixe o tubo interior com uma braçadeira

(não fornecida) a (B) ou sobre a secção de

saída de ar do motor consoante o caso.

11) Monte a parte (A9a) da conducta inferior ao

châssis inferior (A7) com os parafusos (I) (M4

parte (A9a) como indicado nos detalhes.

13) Retire os filtros metálicos. Desaperte os

parafusos (sem os retirar) do limpa fácil (A19),

desloque-o suavemente e retire-o.

14) Coloque os filtros na secção lateral de

aspiração do motor fazendo coincidir os

orifícios dos filtros (A11) com os pivots (A12)

da carcaça do motor.

15) Voltar a montar a "fácil limpeza" (A19).

Acessórios Fornecidos
