MANUAL DE UTILIZADOR DT 90 TEKA

Manual de Instruções

abrasivas o disolventes.

ni productos abrasivos o corrosivos.

no desprenda pilosidades.

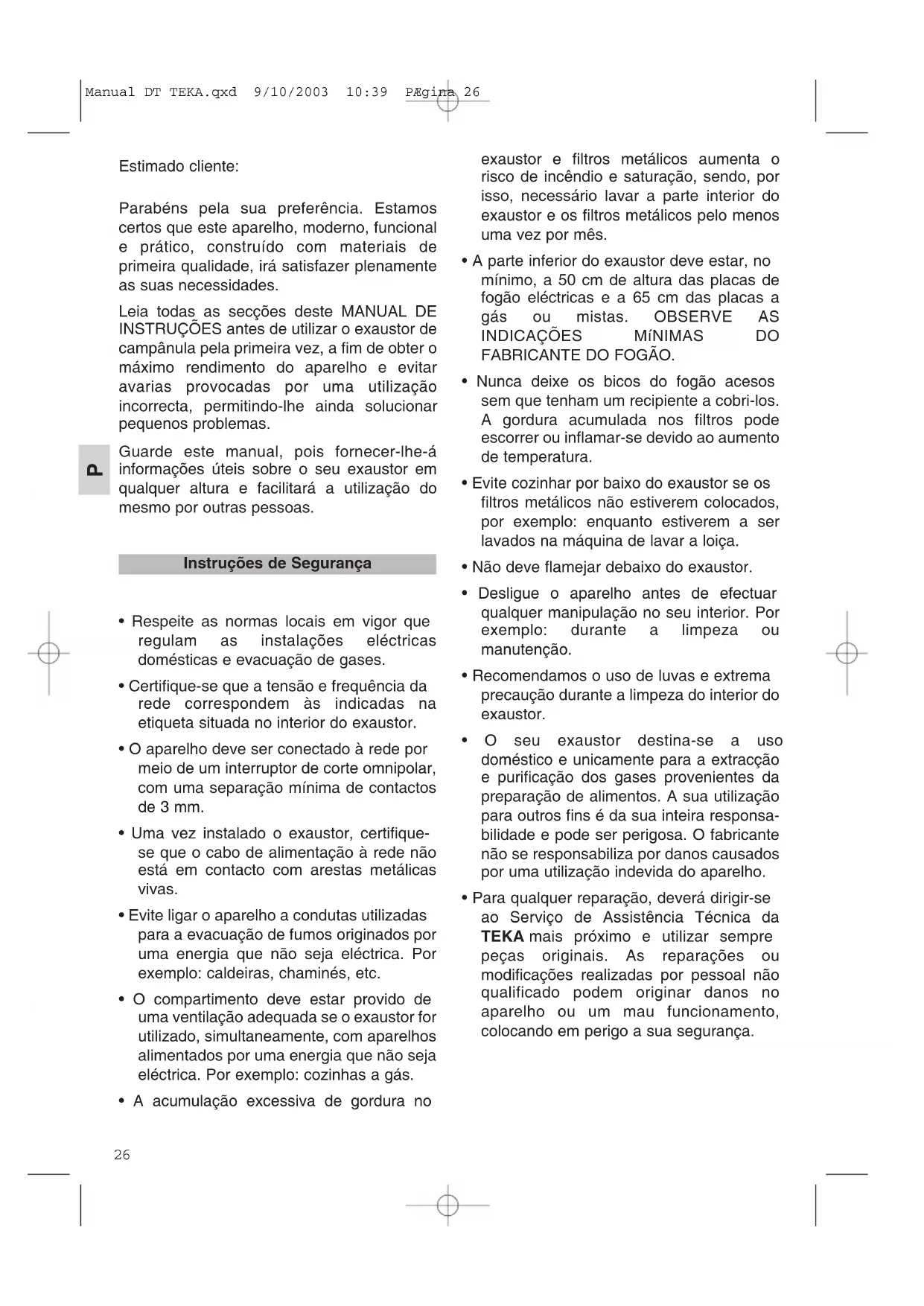

Parabéns pela sua preferência. Estamos

certos que este aparelho, moderno, funcional

e prático, construído com materiais de

primeira qualidade, irá satisfazer plenamente

as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de

campânula pela primeira vez, a fim de obter o

máximo rendimento do aparelho e evitar

avarias provocadas por uma utilização

incorrecta, permitindo-lhe ainda solucionar

Guarde este manual, pois fornecer-lhe-á

informações úteis sobre o seu exaustor em

qualquer altura e facilitará a utilização do

mesmo por outras pessoas.

• Respeite as normas locais em vigor que

regulam as instalações eléctricas

domésticas e evacuação de gases.

• Certifique-se que a tensão e frequência da

rede correspondem às indicadas na

etiqueta situada no interior do exaustor.

• O aparelho deve ser conectado à rede por

meio de um interruptor de corte omnipolar,

com uma separação mínima de contactos

• Uma vez instalado o exaustor, certifique-

se que o cabo de alimentação à rede não

está em contacto com arestas metálicas

• Evite ligar o aparelho a condutas utilizadas

para a evacuação de fumos originados por

uma energia que não seja eléctrica. Por

exemplo: caldeiras, chaminés, etc.

• O compartimento deve estar provido de

uma ventilação adequada se o exaustor for

utilizado, simultaneamente, com aparelhos

alimentados por uma energia que não seja

eléctrica. Por exemplo: cozinhas a gás.

• A acumulação excessiva de gordura no

exaustor e filtros metálicos aumenta o

risco de incêndio e saturação, sendo, por

isso, necessário lavar a parte interior do

exaustor e os filtros metálicos pelo menos

• A parte inferior do exaustor deve estar, no

• Nunca deixe os bicos do fogão acesos

sem que tenham um recipiente a cobri-los.

A gordura acumulada nos filtros pode

escorrer ou inflamar-se devido ao aumento

• Evite cozinhar por baixo do exaustor se os

filtros metálicos não estiverem colocados,

por exemplo: enquanto estiverem a ser

lavados na máquina de lavar a loiça.

• Não deve flamejar debaixo do exaustor.

• Desligue o aparelho antes de efectuar

qualquer manipulação no seu interior. Por

precaução durante a limpeza do interior do

• O seu exaustor destina-se a uso

doméstico e unicamente para a extracção

e purificação dos gases provenientes da

preparação de alimentos. A sua utilização

para outros fins é da sua inteira responsa-

bilidade e pode ser perigosa. O fabricante

não se responsabiliza por danos causados

por uma utilização indevida do aparelho.

• Para qualquer reparação, deverá dirigir-se

ao Serviço de Assistência Técnica da

TEKA mais próximo e utilizar sempre

peças originais. As reparações ou

modificações realizadas por pessoal não

qualificado podem originar danos no

aparelho ou um mau funcionamento,

colocando em perigo a sua segurança.

Instruções de Segurança

Manual DT TEKA.qxd 9/10/2003 10:39 PÆgina 2627

Descrição do aparelho 27

Instruções de utilização 27

Programação de tempo de aspiração 27

Limpeza e manutenção 28

Em caso de alguma avaria 28

Dimensões e características 29

Acessórios fornecidos 30

Filtros de carbono activo 30

A Comando electrónico de programação

com tecnologia TOUCH CONTROL

para controlar a velocidade, luz,

programação e indicadores de

potência em utilização e saturação

B Filtros metálicos.

C Lâmpada com dois pontos de luz - 20

D, E Condutas, reguláveis em altura.

Para conseguir uma melhor aspiração,

recomendamos que ponha o exaustor em

funcionamento uns minutos antes de cozinhar

para que o fluxo de ar seja contínuo e estável

no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em

funcionamento uns minutos depois de

cozinhar para que a totalidade dos fumos e

odores sejam aspirados para o exterior.

Proceda do seguinte modo:

1) Ligue o exaustor e seleccione a velocidade

de aspiração desejada. Carregue no

"temporizador". Os indicadores de aspiração

1, 2 e 3 começarão a piscar.

2) Escolha o tempo de programação

desejado carregando nas áreas de aumento

e diminuição de velocidade. A variação é de

10 em 10 minutos. (Mín. = 10 min.; Máx.= 30

3) Após ter seleccionado o tempo desejado,

volte a carregar no "temporizador" para

memorizar o programa. O indicador da

velocidade em utilização começará a piscar.

4) A aspiração intensiva não é programável

pois tem uma duração definida de 10 min.

Quando o indicador de saturação dos filtros se

acender, proceda à limpeza dos mesmos. (Ver pág.

4, cap. Limpeza dos filtros).

Uma vez limpos e com o exaustor apagado,

carregue, simultaneamente, nas áreas de aumento

e diminuição da velocidade durante mais de 3

segundos e o indicador apagar-se-á.

Descrição do Aparelho

Ao accionar o comando como indica a figura

poderá controlar as funções do exaustor.

Instruções de Utilização

Programação de tempo de aspiração

saturação dos filtros

Indicador de saturação dos filtros

Manual DT TEKA.qxd 9/10/2003 10:40 PÆgina 2728

P Ao efectuar os trabalhos de limpeza e

manutenção, certifique-se que cumpre as

instruções de Segurança indicadas na

• Se o seu exaustor for em aço inoxidável

deve utilizar produtos específicos para

este material, conforme as instruções do

fornecedor do produto.

• Se o exaustor for de alumínio, utilize água

tépida e sabão neutro. Evite usar produtos

com substâncias corrosivas, abrasivas ou

• Nunca utilize esfregões metálicos nem

produtos abrasivos ou corrosivos.

• Seque o exaustor com um pano que não

Para retirar os filtros faça uma ligeira pressão

sobre os encaixes e retire-os.

Os filtros metálicos podem ser limpos

deixando-os em água quente e detergente

neutro até que a gordura se dissolva e

enxugando-os debaixo da torneira ou

utilizando produtos próprios para gordura.

Também podem ser lavados na máquina de

lavar a loiça. Neste caso, é aconselhável

colocar os filtros na vertical a fim de evitar que

se depositem restos de comida nos mesmos.

A lavagem dos filtros na máquina de lavar

loiça com detergentes agressivos ou abril-

hantadores pode deteriorar a superfície

metálica (enegrecendo-a), no entanto não

afecta a sua capacidade de retenção de

Uma vez limpos, deixe os filtros secar ao ar e

depois volte a colocá-los no exaustor.

Proceda do seguinte modo:

potência máxima das lâmpadas é de 20 W

• Volte a montar os suportes (C) e (A).

Substituição de Luzes

Limpeza dos Filtros Metálicos

Limpeza do Corpo do Exaustor

Limpeza e Manutenção

_________________________________________________________

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Substitua ou limpe os filtros de

carbono activo e/ou metálicos

Elimine a obstrução.

Ligue o cabo de alimentação à

Certifique-se que a rede tem

Filtros saturados de gordura.

Obstrução na conduta de saída de ar.

As lâmpadas não acendem.

As lâmpadas estão fundidas.

As lâmpadas estão frouxas.

Substitua as lâmpadas.

O exaustor não aspira o suficiente

O exaustor não funciona.

O cabo de alimentação do exaustor não

Não há corrente na rede.

Manual DT TEKA.qxd 9/10/2003 10:40 PÆgina 2829

P Dimensões e Características

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as

alterações que considerar necessárias sem prejuízo das suas características

Luzes / MotorCaudal DeAspiração 220 - 240 50

2 Suporte para conduta.

6 Tira-fundos (parafuso de cabeça

hexagonal) (Ø5 x 45).

4 Tira-fundos (parafuso de cabeça

Durante a instalação do exaustor certifique-

se que cumpre as Instruções de Segurança

indicadas na página 26.

Para obter o máximo rendimento, a conduta

para o exterior não deverá ser superior a

QUATRO METROS, ter mais de dois ângulos

de 90°, e o seu diâmetro deve ser de pelo

1) Utilizando molde em anexo, marque e fure

na parede os pontos de fixação das buchas (P)

(Ø8 x 40) e (J) (Ø6 x 30).

3) Coloque o exaustor nos suportes que foram

parafusos (L) (M4 x 12).

4) Retire os filtros metálicos. Afrouxe os

parafusos (X) para baixar a tampa decorativa

(W). Marque a localização dos tira-fundos (S)

anilhas (T) (Ø6.4 x Ø18).

inferior no suporte (H), conforme indicado no

detalhe da figura 1. Suba a conduta superior

até ao local desejado e marque o seu contorne

na parede. Retire as condutas.

10) Coloque os ganchos (F) no suporte (C).

marque e fure os pontos de fixação das

buchas (E) (Ø6 x 30). Fixe o suporte (C) com

os tira-fundos (D) (Ø4 x 30).

12) Coloque a peça (B) se o tubo interior (não

fornecido) for Ø120.

13) Fixe o tubo interior com uma braçadeira

(não fornecida) a (B) ou sobre a secção de

saída de ar do motor consoante o caso.

14) Uma vez colocado o tubo interior, coloque

a conduta inferior sobre o exaustor e fixe a

conduta superior com os parafusos(G) (Ø3.9 x

Quando não for possível a evacuação de

gases para o exterior, o exaustor pode ser

configurado para purificar o ar fazendo-o

circular de novo através de filtros de carbono

A duração dos filtros de carbono activo varia

entre três e seis meses, dependendo das

condições particulares de utilização. Estes

filtros não são laváveis nem reutilizáveis, pelo

que devem ser substituídos sempre que

termina a sua vida útil.

SET tipo 1 - Fig. 2 (Pag. 31)

1) Retire os filtros metálicos. Afrouxe os

parafusos (J) para baixar a tampa decorativa

2) Coloque os filtros na secção lateral de

aspiração do motor fazendo coincidir os

orifícios dos filtros (A) com os pivots (B) da

carcaça do motor. Gire no sentido indicado na

(C) sobre a secção de saída de ar do motor.

Filtros de Carbono Activo (Opcional)

Acessórios Fornecidos
