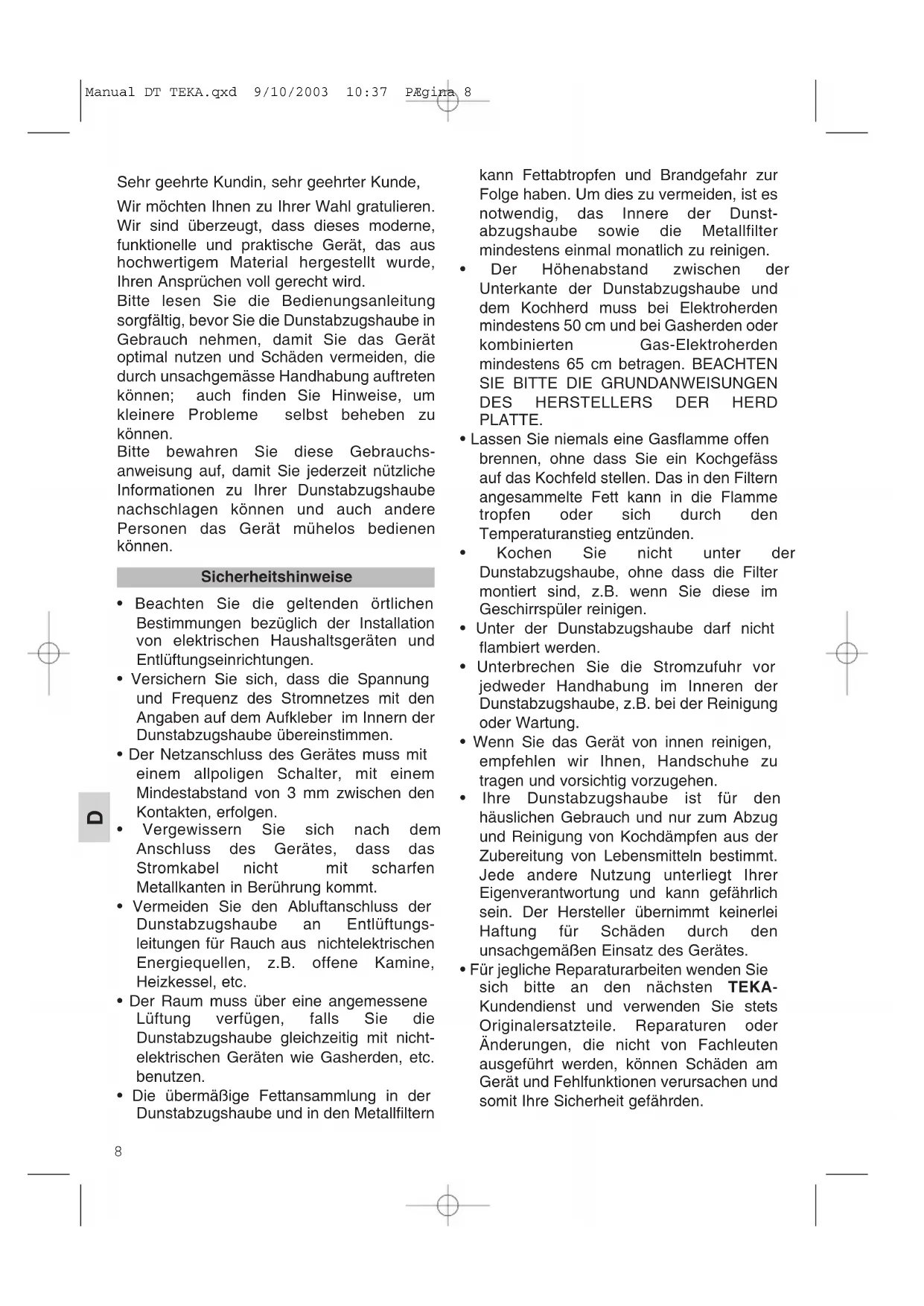

D Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,

funktionelle und praktische Gerät, das aus

hochwertigem Material hergestellt wurde,

Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung

sorgfältig, bevor Sie die Dunstabzugshaube in

Gebrauch nehmen, damit Sie das Gerät

optimal nutzen und Schäden vermeiden, die

durch unsachgemässe Handhabung auftreten

können; auch finden Sie Hinweise, um

kleinere Probleme selbst beheben zu

Bitte bewahren Sie diese Gebrauchs-

anweisung auf, damit Sie jederzeit nützliche

Informationen zu Ihrer Dunstabzugshaube

nachschlagen können und auch andere

Personen das Gerät mühelos bedienen

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation

von elektrischen Haushaltsgeräten und

Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung

und Frequenz des Stromnetzes mit den

Angaben auf dem Aufkleber im Innern der

Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit

einem allpoligen Schalter, mit einem

Mindestabstand von 3 mm zwischen den

Kontakten, erfolgen.

• Vergewissern Sie sich nach dem

Anschluss des Gerätes, dass das

Stromkabel nicht mit scharfen

Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungs-

leitungen für Rauch aus nichtelektrischen

Energiequellen, z.B. offene Kamine,

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die

Dunstabzugshaube gleichzeitig mit nicht-

elektrischen Geräten wie Gasherden, etc.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern

kann Fettabtropfen und Brandgefahr zur

Folge haben. Um dies zu vermeiden, ist es

notwendig, das Innere der Dunst-

abzugshaube sowie die Metallfilter

mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der

Unterkante der Dunstabzugshaube und

dem Kochherd muss bei Elektroherden

mindestens 50 cm und bei Gasherden oder

kombinierten Gas-Elektroherden

mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERD PLATTE.

• Lassen Sie niemals eine Gasflamme offen

brennen, ohne dass Sie ein Kochgefäss

auf das Kochfeld stellen. Das in den Filtern

angesammelte Fett kann in die Flamme

tropfen oder sich durch den

Temperaturanstieg entzünden.

• Kochen Sie nicht unter der

Dunstabzugshaube, ohne dass die Filter

montiert sind, z.B. wenn Sie diese im

Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht

• Unterbrechen Sie die Stromzufuhr vor

jedweder Handhabung im Inneren der

Dunstabzugshaube, z.B. bei der Reinigung

• Wenn Sie das Gerät von innen reinigen,

empfehlen wir Ihnen, Handschuhe zu

tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den

häuslichen Gebrauch und nur zum Abzug

und Reinigung von Kochdämpfen aus der

Zubereitung von Lebensmitteln bestimmt.

Jede andere Nutzung unterliegt Ihrer

Eigenverantwortung und kann gefährlich

sein. Der Hersteller übernimmt keinerlei

Haftung für Schäden durch den

unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie

sich bitte an den nächsten TEKA-

Kundendienst und verwenden Sie stets

Originalersatzteile. Reparaturen oder

Änderungen, die nicht von Fachleuten

ausgeführt werden, können Schäden am

Gerät und Fehlfunktionen verursachen und

somit Ihre Sicherheit gefährden.

Manual DT TEKA.qxd 9/10/2003 10:37 PÆgina 89

D Inhaltsverzeichnis

Gerätebeschreibung 9

Bedienungsanleitung 9

Programmierung der abzugszeit 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehör 12

A Elektronische Programmschaltung mit

TOUCH CONTROL-Technologie zur

Kontrolle von Geschwindigkeit, Licht,

Programmierung und Anzeige der

Leistungsstufen und Filtersättigung.

C Beleuchtung mit zwei Lampen - 20 W

D, E Abzugsrohrverkleidung, höhenverstell-

Um eine bessere Absaugleistung zu erzielen,

empfehlen wir Ihnen, das Gerät einige Minuten vor

dem Kochen einzuschalten, damit der Luftstrom bei

Kochbeginn den Dunst dauerhaft und gleichmässig

Ebenso sollten Sie das Gerät nach dem Kochen

einige Minuten eingeschaltet lassen, um den

vollständigen Abzug aller Dämpfe und Gerüche

nach draußen sicherzustellen.

Gehen Sie wie folgt vor:

1) Schalten Sie die Abzugshaube ein und wählen

Sie die gewünschte Abzugsgeschwindigkeit.

Drücken Sie "Zeiteinstellung".1) Die

Kontrolleuchten der Abzugsstufen 1, 2 und 3

beginnen zu blinken.

2) Wählen Sie das gewünschte Zeitprogramm,

indem Sie die Felder für die Erhöhung bzw.

Minderung der Geschwindigkeit drücken. Sie

können die Zeit im 10-Minuten Abstand einstellen

(Minimum.= 10 Minuten.; Maximum.= 30 Minuten.).

3) Sobald Sie die gewünschte Zeit gewählt haben,

drücken Sie nochmals auf "Zeiteinstellung", damit

das Programm gespeichert wird. 2) Der

Geschwindgkeitsanzeiger beginnt zu blinken.

4) Die Zeit des Intensivabzugs ist nicht program-

mierbar, da dieser eine festgesetzte Dauer von 10

Wenn die Kontrolleuchte Filtersättigung

aufleuchtet, sollten Sie die Filter reinigen (Siehe

Seite 4, unter Reinigung der Filter).

Nach der Reinigung drücken Sie, bei abgeschalte-

ter Dunstabzugshaube, gleichzeitig für 3 Sekunden

die Felder für Erhöhung und Verminderung der

Geschwindigkeit, woraufhin sich die Kontrolleuchte

Sie können die Funktionen der Dunstabzugshaube

durch Betätigung der Bedientasten, wie in der

Zeichnung angegeben, einstellen.

Programmierung der Abzugszeit

Manual DT TEKA.qxd 9/10/2003 10:37 PÆgina 910

D Beachten Sie bei der Reinigung und

Wartung des Gerätes die Sicherheits-

hinweise auf Seite 8.

• Wenn Ihre Dunstabzugshaube aus

rostfreiem Edelstahl ist, benutzen Sie bitte

die speziellen Reinigungsmittel für dieses

Material und befolgen Sie die

Gebrauchsanweisung des Reinigungs-

• Wenn die Oberfläche Ihrer

Dunstabzugshaube aus Aluminium ist,

benutzen Sie lauwarmes Wasser und eine

neutrale Seife. Vermeiden Sie

Reinigungsmittel, die ätzende oder

scheuernde Stoffe sowie Lösungsmittel

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde

oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit

einem fusselfreien Tuch.

Zum Entfernen der Filter aus dem

Filterrahmen üben Sie leichten Druck auf die

Einfügevorrichtung aus und nehmen Sie dann

Zur Reinigung können Sie die Filter in

heissem Wasser mit neutraler Seife

einweichen, bis sich das Fett löst und sie

dann unter fließendem Wasser abspülen,

oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine

gereinigt werden; in diesem Fall empfehlen

wir Ihnen, sie senkrecht zu stellen, damit

keine Speisereste zurückbleiben. Der Einsatz

von scharfen Reinigungsmitteln oder

Glanzzusätzen in der Geschirrspülmaschine

kann die Metalloberfläche der Filter angreifen

(Einschwärzung), ohne dass sich dies jedoch

negativ auf die Fettabsorptionsfähigkeit der

Lassen Sie die Filter nach der Reinigung an

der Luft trocknen, bevor Sie sie wieder in die

Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter.

• Lösen Sie die Schrauben (B) leicht an, um so die

Zierabdeckung (A) herunterzuklappen.

• Entfernen Sie den Träger (C) indem Sie die

Schrauben (D) lösen.

• Wechseln Sie die defekte Lampe aus (E);

Höchstleistung 20 W (G-4) .

• Bringen Sie die Teile (C) und (A) wieder an.

• Fügen Sie die Filter wieder ein.

Reinigung der Metallfilter

Reinigung des Gehäuses

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung

Die Dunstabzugshaube

Das Stromkabel ist nicht an

das Netz angeschlossen.

Netz / Stromausfall.

Schließen Sie das Kabel an.

Vergewissern Sie sich, dass

das Stromnetz funktioniert.

Die Dunstabzugshaube saugt

nicht genügend ab oder

Fettverstopfte Filter.

Verstopfung im Luftabzugsrohr.

Ersetzen bzw.reinigen Sie die

Aktivkohle-oder Metallfilter.

Verstopfungsursache.

Die Beleuchtung funktioniert nicht. Die Lampen sind defekt.

Die Lampen sind lose.

Ersetzen Sie die Lampen.

Drehen Sie die Lampen fest.

Manual DT TEKA.qxd 9/10/2003 10:37 PÆgina 1011

D Gerätemaße und Technische Merkmale

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

CODE NR. NETZSPANNUNG (V) FREQUENZ (Hz)NENNLEISTUNGLAMPEN / MOTOR (W)

2 Befestigungswinkel für den Kamin.

6 Wandbesfestigungsdübel Ø8.

6 Wandbefestigungsschrauben(Ø5x45)

4 Befestigungsdübel Ø6.

4 Wandbefestigungsschrauben(Ø4x30)

2 U-Scheiben Ø6.4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6.4 x Ø18 für

Wandbefestigungsschrauben.

4 Senkkopfschrauben Nirosta M4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,7 x

10 für die obere Kaminbefestigung.

Beim Einbau der Dunstabzugshaube

beachten Sie bitte die Sicherheitshinweise

Für eine optimale Leistung der

Dunstabzugshaube sollte das Abzugsrohr

nach außen nicht länger als VIER METER

sein, nicht mehr als zwei 90° Winkel haben und

der Durchmesser sollte mindestens Ø120

1) Zeichnen Sie mit Hilfe der beiliegenden

Schablone die Bohrlöcher an und bohren Sie die

Löcher für die Befestigungsdübel (P) (Ø8 x 40) und

2) Schrauben Sie die Aufhängung (O) in die Wand

und zwar mit den Schraubenbolzen (Q) (Ø5 x 45)

und die Aufhängung (H) mit den Schraubenbolzen (I)

(Ø4 x 30), wie in Figur 1 dargestellt.

3) Hängen Sie die Haube in die befestigte

Aufhängung (O). Nivellieren Sie das Gerät durch

Anziehen der Schrauben (L) (M4 x 12).

4) Entfernen Sie die Metallfilter. Lösen Sie die

Schrauben (X) leicht an, um so die Zierabdeckung

(W) herunterzuklappen. Zeichnen Sie die Position

der Schraubenbolzen (S) (Ø5 x 45) an.

5) Hängen Sie die Haube ab.

6) Bohren Sie die Dübellöcher und bringen Sie die

Dübel (R) (Ø8 x 40) an.

7) Hängen Sie die Haube ein, ziehen Sie die

Schrauben (M) (M4 x 12) mit den Unterlegscheiben

(A3) (Ø6.4 x Ø12) fest und die Schraubenbolzen (S)

(Ø5 x 45) mit den Unterlegscheiben (T) (Ø6.4 x

8) Bringen Sie das Zierabdeckung wieder an (W).

Fügen Sie die Filter wieder ein.

9) Montieren Sie die Rohrummantelungen durch

Befestigung des Unterteils an der Aufhängung (H),

wie in der Figur 1 genau beschrieben. Heben Sie die

obere Rohrummantelung auf die gewünschte Höhe

an und markieren Sie den Umriss an der Wand.

Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der Halterung

11) Zentrieren Sie die Halterung (C) innerhalb des

markierten Umrisses; zeichnen Sie die Bohrlöcher

an und bohren Sie die Löcher für die Dübel (E) (Ø6

x 30). Befestigen Sie die Halterung (C) mit den

Dübelschrauben (D) (Ø4 x 30).

12) Bringen Sie das Teil (B) an, wenn das Innenrohr

(nicht mitgeliefert) einen Durchmesser von Ø120.

13) Befestigen Sie das Innenrohr mit einer Schelle

(nicht mitgeliefert) entsprechend an (B) bzw. über

die Luftabzugsöffnung des Motors an.

14) Nach der Anbringung des Innenrohres setzen

Sie die untere Rohrverkleidung auf die

Dunstabzugshaube und befestigen Sie die obere

Rohrummantelung mit den Schrauben (G) (Ø3.9 x

Falls ein Dunstabzug nach außen nicht

möglich ist, kann die Dunstabzugshaube

mittels Aktivkohlefiltern so betrieben werden,

dass die Reinigung der Luft mit Umluftbetrieb

über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter

beträgt, je nachdem wie oft und lange Sie das

Gerät einschalten, zwischen drei bis sechs

Monaten. Diese Filter sind nicht wasch- oder

wiederverwendbar. Sie müssen nach der

Abnutzung erneuert werden.

SET Typ 1 - Zeichnung 2 (S. 13)

1) Entfernen Sie die Metallfilter. Lösen Sie die

Schrauben (J) leicht an, um so die

Zierabdeckung (I) herunterzuklappen.

2) Setzen Sie die Filter jeweils in das

Ansaugteil an beiden Seiten des Motors ein,

indem Sie die Filteröffnungen (A) in die Raster

(B) des Motorgehäuses einstecken.

Anschliessend drehen Sie in die auf der

Zeichnung angegebene Richtung.

3) Bringen Sie das Gehäuse wieder an (I).

Fügen Sie die Filter wieder ein.

4) Entfernen Sie die Rohrummantelung (E).

Bringen Sie den Diffuseur (C) über die

Luftabzugsöffnung des Motors an. Bringen Sie

die Rohrummantelung wieder an (E).

Aktivkohlefilter (Optional)

Mitgeliefertes Zubehör
