BEDIENUNGSANLEITUNG DH 60 TEKA

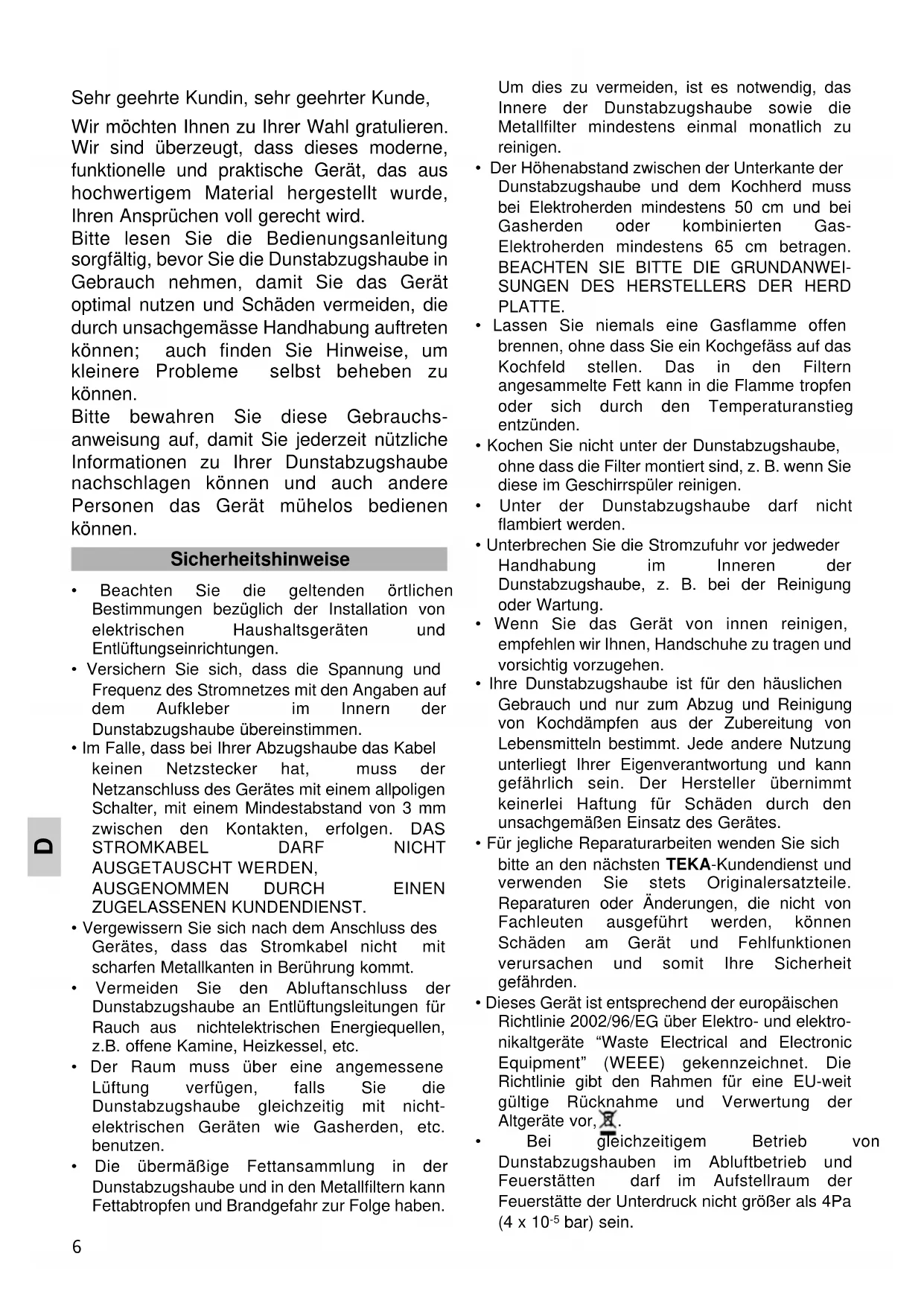

D Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,

funktionelle und praktische Gerät, das aus

hochwertigem Material hergestellt wurde,

Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung

sorgfältig, bevor Sie die Dunstabzugshaube in

Gebrauch nehmen, damit Sie das Gerät

optimal nutzen und Schäden vermeiden, die

durch unsachgemässe Handhabung auftreten

können; auch finden Sie Hinweise, um

kleinere Probleme selbst beheben zu

Bitte bewahren Sie diese Gebrauchs-

anweisung auf, damit Sie jederzeit nützliche

Informationen zu Ihrer Dunstabzugshaube

nachschlagen können und auch andere

Personen das Gerät mühelos bedienen

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation von

elektrischen Haushaltsgeräten und

Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und

Frequenz des Stromnetzes mit den Angaben auf

dem Aufkleber im Innern der

Dunstabzugshaube übereinstimmen.

• Im Falle, dass bei Ihrer Abzugshaube das Kabel

keinen Netzstecker hat, muss der

Netzanschluss des Gerätes mit einem allpoligen

Schalter, mit einem Mindestabstand von 3 mm

zwischen den Kontakten, erfolgen. DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN,

AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.

• Vergewissern Sie sich nach dem Anschluss des

Gerätes, dass das Stromkabel nicht mit

scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungsleitungen für

Rauch aus nichtelektrischen Energiequellen,

z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die

Dunstabzugshaube gleichzeitig mit nicht-

elektrischen Geräten wie Gasherden, etc.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern kann

Fettabtropfen und Brandgefahr zur Folge haben.

Um dies zu vermeiden, ist es notwendig, das

Innere der Dunstabzugshaube sowie die

Metallfilter mindestens einmal monatlich zu

• Der Höhenabstand zwischen der Unterkante der

Dunstabzugshaube und dem Kochherd muss

bei Elektroherden mindestens 50 cm und bei

Gasherden oder kombinierten Gas-

Elektroherden mindestens 65 cm betragen.

BEACHTEN SIE BITTE DIE GRUNDANWEI-

SUNGEN DES HERSTELLERS DER HERD PLATTE.

• Lassen Sie niemals eine Gasflamme offen

brennen, ohne dass Sie ein Kochgefäss auf das

Kochfeld stellen. Das in den Filtern

angesammelte Fett kann in die Flamme tropfen

oder sich durch den Temperaturanstieg

• Kochen Sie nicht unter der Dunstabzugshaube,

ohne dass die Filter montiert sind, z. B. wenn Sie

diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht

• Unterbrechen Sie die Stromzufuhr vor jedweder

Handhabung im Inneren der

Dunstabzugshaube, z. B. bei der Reinigung

• Wenn Sie das Gerät von innen reinigen,

empfehlen wir Ihnen, Handschuhe zu tragen und

vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen

Gebrauch und nur zum Abzug und Reinigung

von Kochdämpfen aus der Zubereitung von

Lebensmitteln bestimmt. Jede andere Nutzung

unterliegt Ihrer Eigenverantwortung und kann

gefährlich sein. Der Hersteller übernimmt

keinerlei Haftung für Schäden durch den

unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich

bitte an den nächsten TEKA-Kundendienst und

verwenden Sie stets Originalersatzteile.

Reparaturen oder Änderungen, die nicht von

Fachleuten ausgeführt werden, können

Schäden am Gerät und Fehlfunktionen

verursachen und somit Ihre Sicherheit

• Dieses Gerät ist entsprechend der europäischen

Richtlinie 2002/96/EG über Elektro- und elektro-

nikaltgeräte “Waste Electrical and Electronic

Equipment” (WEEE) gekennzeichnet. Die

Richtlinie gibt den Rahmen für eine EU-weit

gültige Rücknahme und Verwertung der

• Bei gleichzeitigem Betrieb von

Dunstabzugshauben im Abluftbetrieb und

Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4Pa

Sicherheitshinweise7

D Inhaltsverzeichnis

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Falls etwas nicht funkioniert 8

Gerätemaße und technische Daten 8

Mitgeliefertes Zubehör 9

A Programmschaltung mit Druckknopf

für Licht und Geschwindigkeit mit

D, E Abzugsrohrverkleidung, höhenverstell-

Um eine bessere Absaugleistung zu erzielen,

empfehlen wir Ihnen, das Gerät einige

Minuten vor dem Kochen einzuschalten,

damit der Luftstrom bei Kochbeginn den

Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem

Kochen einige Minuten eingeschaltet lassen,

um den vollständigen Abzug aller Dämpfe und

Gerüche nach draußen sicherzustellen.

Sie können die Funktionen der

Dunstabzugshaube durch Betätigung der

Bedientasten, wie in der Zeichnung

angegeben, einstellen.8

D TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen,

ohne dabei deren Haupteigenschaften zu verändern.

Beachten Sie bei der Reinigung und

Wartung des Gerätes die Sicherheits-

hinweise auf Seite 6.

• Wenn Ihre Dunstabzugshaube aus rostfreiem

Edelstahl ist, benutzen Sie bitte die speziellen

Reinigungsmittel für dieses Material und

befolgen Sie die Gebrauchsanweisung des

Reinigungsmittelherstellers.

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde oder

• Trocknen Sie die Dunstabzugshaube mit einem

• Der Einsatz von Dampfreinigungsgeräten ist

nicht empfehlenswert.

Zum Entfernen der Filter aus dem

Filterrahmen üben Sie leichten Druck auf die

Einfügevorrichtung aus und nehmen Sie dann

Zur Reinigung können Sie die Filter in

heissem Wasser mit neutraler Seife

einweichen, bis sich das Fett löst und sie

dann unter fließendem Wasser abspülen,

oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine

gereinigt werden; in diesem Fall empfehlen

wir Ihnen, sie senkrecht zu stellen, damit

keine Speisereste zurückbleiben. Der Einsatz

von scharfen Reinigungsmitteln in der

Geschirrspülmaschine kann die

Metalloberfläche der Filter angreifen

(Einschwärzung), ohne dass sich dies jedoch

negativ auf die Fettabsorptionsfähigkeit der

Lassen Sie die Filter nach der Reinigung an

der Luft trocknen, bevor Sie sie wieder in die

Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter. Lockern Sie die

Schrauben (ohne sie auszuschrauben) der

EASYCLEAN-Blenden (K), schieben Sie die

Blenden vorsichtig auseinander und nehmen Sie

• Lösen Sie die Schrauben (B) leicht an, um so die

Zierabdeckung (A) herunterzuklappen.

• Wechseln Sie die defekte Lampe aus (E);

Höchstleistung 40 W (E-14) .

• Bringen Sie die Zierabdeckung (A) wieder an.

• "Easyclean"-Blende (K) wieder anschrauben.

Fügen Sie die Filter wieder ein.

Reinigung der Metallfilter

Reinigung des Gehäuses

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Gerätemaße und Technische Merkmale

Siehe Seite 30.1 Reduzierstück 150/ 120 mm.

2 Wandhalterungen (O).

2 Halterung für den Kamin (C und H).

6 Wandbesfestigungsdübel Ø8 x 40.

6 Wandbefestigungsschrauben(Ø5x45)

4 Befestigungsdübel Ø6 x 30.

4 Wandbefestigungsschrauben(Ø4x30)

2 U-Scheiben Ø6,4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6,4 x Ø18 für

Wandbefestigungsschrauben.

4 Senkkopfschrauben Nirosta Ø4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,7 x

10 für die obere Kaminbefestigung.

Beim Einbau der Dunstabzugshaube

beachten Sie bitte die Sicherheitshinweise

Für eine optimale Leistung der

Dunstabzugshaube sollte das Abzugsrohr

nach außen nicht länger als VIER METER

sein, nicht mehr als zwei 90° Winkel haben und

der Durchmesser sollte mindestens Ø120

1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die

Bohrlöcher für die Wandhalterungen an und bohren

Sie die Löcher für die Befestigungsdübel (P) (Ø8 x

40) und (J) (Ø6 x 30).

2) Schrauben Sie die beiden Aufhängungen (O),

wobei zu beachten ist, dass die geschlossene Seite

der Wanddanfhängungen nach oben zeigt, an die

Wand und zwar mit den Schrauben (Q) (Ø5 x 45)

und die Halterung (H) mit den Schrauben (I) (Ø4 x

30), wie in Zeichnung 1 dargestellt.

3) Hängen Sie die Haube in die befestigte

Aufhängung (O). Nivellieren Sie das Gerät durch

Anziehen der Schrauben (L) (M4 x 12).

4) Entfernen Sie die Metallfilter. Lockern Sie die

Schrauben (ohne sie auszuschrauben) der

EASYCLEAN-Blenden (A19), schieben Sie die

Blenden vorsichtig auseinander und nehmen Sie sie

5) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x

40) aus dem Haubeninnern an.

6) Hängen Sie die Haube ab. Wenn ihre Haube aus

Edelstahl ist, entfernen Sie die Plastikfolie vor der

7) Bohren Sie die Dübellöcher und bringen Sie die

Dübel (R) (Ø8 x 40) an.

8) Hängen Sie die Haube ein, ziehen Sie die

Schrauben (M) (M4 x 12) mit den Unterlegscheiben

(A3) (Ø6,4 x Ø12) fest und die Schrauben (S) (Ø5 x

45) mit den Unterlegscheiben (T) (Ø6,4 x Ø18).

9) "Easyclean"-Blende (A19) wieder anschrauben.

Fügen Sie die Filter wieder ein.

10) Montieren Sie die Abzugsrohrverkleidungen

durch Befestigung des Unterteils an der Halterung

(H), wie in der Zeichnung 1 genau dargestellt. Heben

Sie die obere Abzugsrohrverkleidung auf die

gewünschte Höhe an und markieren Sie den Umriss

an der Wand. Entfernen Sie die

Abzugsrohrverkleidungen.

11) Bringen Sie die Klammern (F) an der Halterung

12) Zentrieren Sie die Halterung (C) innerhalb des

markierten Umrisses; zeichnen Sie die Bohrlöcher

an und bohren Sie die Löcher für die Dübel (E) (Ø6

x 30). Befestigen Sie die Halterung (C) mit den

Dübelschrauben (D) (Ø4 x 30).

13) Bringen Sie das Teil (B) an, wenn das Innenrohr

(nicht mitgeliefert) einen Durchmesser von Ø120.

14) Befestigen Sie das Innenrohr mit einer Schelle

(nicht mitgeliefert) entsprechend an (B) bzw. über

die Luftabzugsöffnung des Motors an.

15) Nach der Anbringung des Innenrohres setzen

Sie die untere Rohrverkleidung auf die

Dunstabzugshaube und befestigen Sie die obere

Rohrummantelung mit den Schrauben (G) (Ø3,9 x

Falls ein Dunstabzug nach außen nicht möglich ist,

kann die Dunstabzugshaube mittels Aktivkohlefiltern

so betrieben werden, dass die Reinigung der Luft mit

Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je

nachdem wie oft und lange Sie das Gerät

einschalten, zwischen drei bis sechs Monaten. Diese

Filter sind nicht wasch- oder wiederverwendbar. Sie

müssen nach der Abnutzung erneuert werden.

1) Entfernen Sie die Metallfilter. Lockern Sie die

Schrauben (ohne sie auszuschrauben) der

EASYCLEAN-Blenden (K), schieben Sie die Blenden

vorsichtig auseinander und nehmen Sie sie heraus.

2) Setzen Sie die Filter jeweils in das Ansaugteil an

beiden Seiten des Motors ein, indem Sie die

Filteröffnungen (A) in die Raster (B) des

Motorgehäuses einstecken. Anschliessend drehen

Sie in die auf der Zeichnung angegebene Richtung.

3) "Easyclean"-Blende (K) wieder anschrauben.

Fügen Sie die Filter wieder ein.

4) Entfernen Sie die Rohrummantelung (E). Bringen

Sie den Diffuseur (C) über die Luftabzugsöffnung

des Motors an. Bringen Sie die Rohrummantelung

Aktivkohlefilter (Optional)

Mitgeliefertes Zubehör

Teka Küchentechnik GmbH Sechsheldener Str. 122
