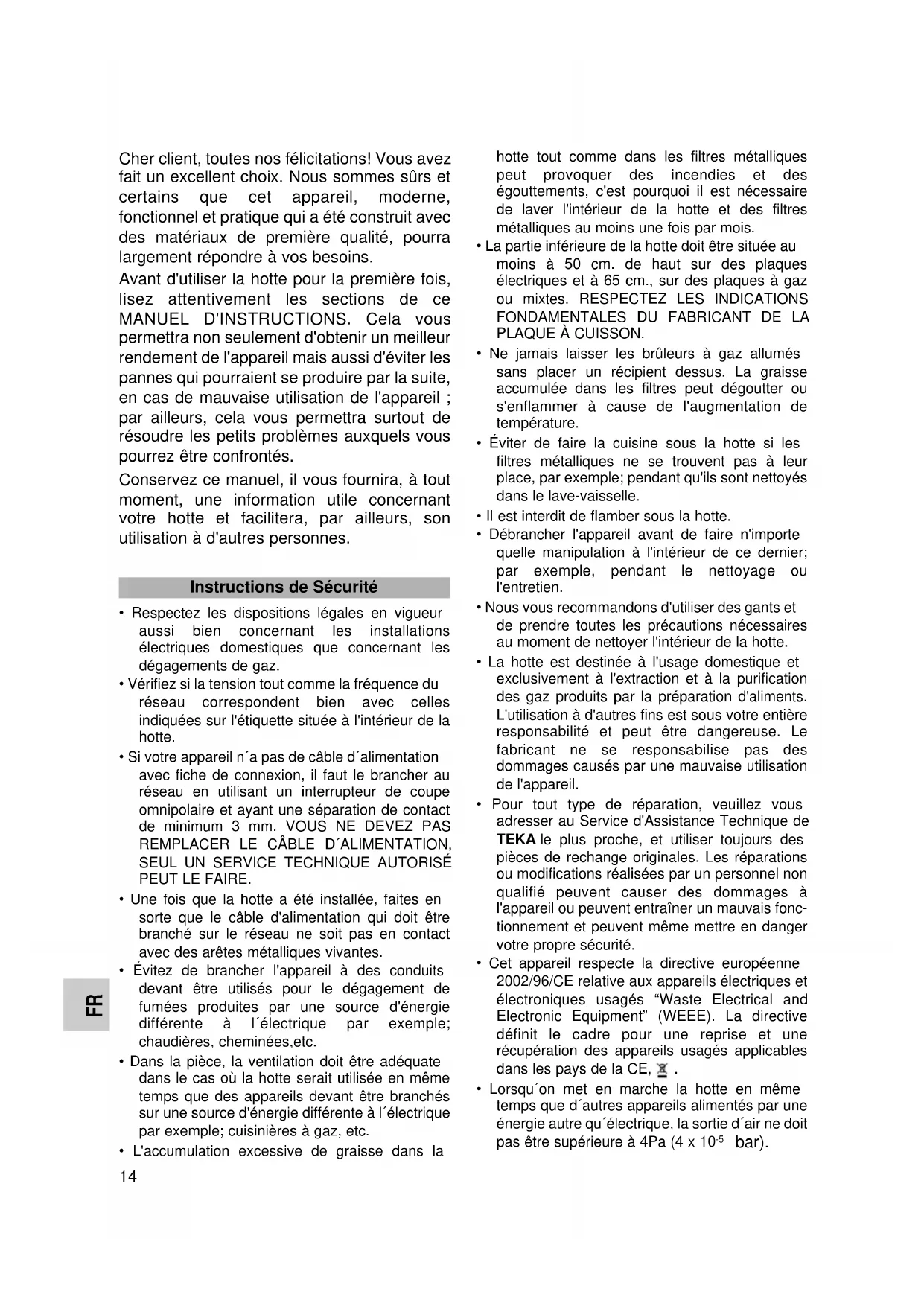

ENGCher client, toutes nos félicitations! Vous avez

fait un excellent choix. Nous sommes sûrs et

certains que cet appareil, moderne,

fonctionnel et pratique qui a été construit avec

des matériaux de première qualité, pourra

largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois,

lisez attentivement les sections de ce

MANUEL D'INSTRUCTIONS. Cela vous

permettra non seulement d'obtenir un meilleur

rendement de l'appareil mais aussi d'éviter les

pannes qui pourraient se produire par la suite,

en cas de mauvaise utilisation de l'appareil ;

par ailleurs, cela vous permettra surtout de

résoudre les petits problèmes auxquels vous

pourrez être confrontés.

Conservez ce manuel, il vous fournira, à tout

moment, une information utile concernant

votre hotte et facilitera, par ailleurs, son

utilisation à d'autres personnes.

• Respectez les dispositions légales en vigueur

aussi bien concernant les installations

électriques domestiques que concernant les

• Vérifiez si la tension tout comme la fréquence du

réseau correspondent bien avec celles

indiquées sur l'étiquette située à l'intérieur de la

• Si votre appareil n´a pas de câble d´alimentation

avec fiche de connexion, il faut le brancher au

réseau en utilisant un interrupteur de coupe

omnipolaire et ayant une séparation de contact

de minimum 3 mm. VOUS NE DEVEZ PAS REMPLACER LE CÂBLE D´ALIMENTATION,

SEUL UN SERVICE TECHNIQUE AUTORISÉ

• Une fois que la hotte a été installée, faites en

sorte que le câble d'alimentation qui doit être

branché sur le réseau ne soit pas en contact

avec des arêtes métalliques vivantes.

• Évitez de brancher l'appareil à des conduits

devant être utilisés pour le dégagement de

fumées produites par une source d'énergie

différente à l´électrique par exemple;

chaudières, cheminées,etc.

• Dans la pièce, la ventilation doit être adéquate

dans le cas où la hotte serait utilisée en même

temps que des appareils devant être branchés

sur une source d'énergie différente à l´électrique

par exemple; cuisinières à gaz, etc.

• L'accumulation excessive de graisse dans la

hotte tout comme dans les filtres métalliques

peut provoquer des incendies et des

égouttements, c'est pourquoi il est nécessaire

de laver l'intérieur de la hotte et des filtres

métalliques au moins une fois par mois.

• La partie inférieure de la hotte doit être située au

moins à 50 cm. de haut sur des plaques

électriques et à 65 cm., sur des plaques à gaz

ou mixtes. RESPECTEZ LES INDICATIONS FONDAMENTALES DU FABRICANT DE LA PLAQUE À CUISSON.

• Ne jamais laisser les brûleurs à gaz allumés

sans placer un récipient dessus. La graisse

accumulée dans les filtres peut dégoutter ou

s'enflammer à cause de l'augmentation de

• Éviter de faire la cuisine sous la hotte si les

filtres métalliques ne se trouvent pas à leur

place, par exemple; pendant qu'ils sont nettoyés

dans le lave-vaisselle.

• Il est interdit de flamber sous la hotte.

• Débrancher l'appareil avant de faire n'importe

quelle manipulation à l'intérieur de ce dernier;

par exemple, pendant le nettoyage ou

• Nous vous recommandons d'utiliser des gants et

de prendre toutes les précautions nécessaires

au moment de nettoyer l'intérieur de la hotte.

• La hotte est destinée à l'usage domestique et

exclusivement à l'extraction et à la purification

des gaz produits par la préparation d'aliments.

L'utilisation à d'autres fins est sous votre entière

responsabilité et peut être dangereuse. Le

fabricant ne se responsabilise pas des

dommages causés par une mauvaise utilisation

• Pour tout type de réparation, veuillez vous

adresser au Service d'Assistance Technique de

TEKA le plus proche, et utiliser toujours des

pièces de rechange originales. Les réparations

ou modifications réalisées par un personnel non

qualifié peuvent causer des dommages à

l'appareil ou peuvent entraîner un mauvais fonc-

tionnement et peuvent même mettre en danger

votre propre sécurité.

• Cet appareil respecte la directive européenne

2002/96/CE relative aux appareils électriques et

électroniques usagés “Waste Electrical and

Electronic Equipment” (WEEE). La directive

définit le cadre pour une reprise et une

récupération des appareils usagés applicables

dans les pays de la CE, .

• Lorsqu´on met en marche la hotte en même

temps que d´autres appareils alimentés par une

énergie autre qu´électrique, la sortie d´air ne doit

pas être supérieure à 4Pa (4 x 10

Instructions de Sécurité

Description de l'appareil 15

Nettoyage et Entretien 16

Si quelque chose ne marche pas 16

Dimensions et caractéristiques 16

Accessoires livrés 17

Filtres à charbon actif 17

A Commande munie de boutons pour la

lumière, la vitesse et dotée d'une

lampe témoin indicative de fonctionne-

B Filtres métalliques.

C Lampes 40 W (E-14).

D, E Couvre-tuyaux, réglables en hauteur.

Afin d'obtenir une meilleure aspiration, nous

vous recommandons de mettre en marche la

hotte quelques minutes avant de faire la

cuisine pour que le flux d'air soit soutenu et

stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques

minutes après avoir fini de faire la cuisine

pour que les fumées tout comme les odeurs

soient entièrement évacuées à l'extérieur.

Description de l'appareil

En appuyant sur la commande comme cela

est indiqué sur la figure, vous pourrez

contrôler les fonctions de la hotte.

FR La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses appareils les

modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques

Au moment de procéder au nettoyage et à

l'entretien, veuillez respecter les

instructions de Sécurité indiquées à la

• Si votre hotte est en acier inoxydable, utilisez

des produits de nettoyage spécialisés pour ce

type de matériau en suivant les instructions du

fabricant du produit.

• N'utilisez, en aucun cas, des éponges

métalliques ni des produits abrasifs ou corrosifs.

• Séchez la hotte en utilisant un linge ne

contenant pas des pilosités.

• Il n´est pas conseillé d´utiliser des appareils de

Pour retirer les filtres de l'endroit où ils sont

placés, exercez une légère pression sur les

dispositifs d'enclavement et ensuite, tirez.

Les filtres métalliques peuvent être nettoyés

en les plongeant dans de l'eau chaude

contenant du détergent neutre jusqu'à ce que

la graisse disparaisse et ensuite en les rinçant

sous le jet de l'eau du robinet ou en utilisant

des produits spécifiques pour la graisse. De

même, ils peuvent être lavés dans un lave-

Dans ce cas, il est recommandé de le faire en

les plaçant verticalement pour éviter que des

restes de nourriture ne se déposent dessus.

Le fait de laver les filtres dans un lave-

vaisselle peut détériorer la surface métallique

(en la noircissant) sans pour autant que cela

n'ait des répercussions sur leur capacité de

retention de graisses.

Une fois qu'ils sont propres, il faudra les

laisser sécher en plein air et ensuite les placer

Procédez de la façon suivante:

• Retirez les filtres métalliques. Desserrez

les vis (sans les enlever) du panneau

nettoyage facile (K), déplacez-le

doucement et retirez-le.

• Déserrez les vis (B) pour démonter le

• Changez l'ampoule abîmée/ grillée (E). La

puissance maximum des ampoules est de

• Montez à nouveau le support (A).

• Remontez le panneau nettoyage facile (K).

Placez les filtres métalliques.

Changement des ampoules

Nettoyage des filtres métalliques

Nettoyage du corps de la hotte

Nettoyage et entretien

_________________________________________________________

Si quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

Dimensions Caractéristiques

Voir page 30.1 Réduction 150/ 120 mm.

6 Vis à bois (M8 x 45).

Faites tout pour respecter les Instructions

de Sécurité indiquées à la page 14 au

moment d'installer la hotte.

Pour obtenir un meilleur rendement, la

conduite située à l'extérieur ne devra pas

dépasser les QUATRE MÈTRES et ne devra

pas non plus avoir plus de deux angles de 90°.

Par contre, elle devra avoir au moins Ø120 de

1) Au moyen du support (O) tracez et perforez

sur le toit la situation des tire-fonds-ancrage

2) Vissez le support (O) au toit à l'aide des tire-

fonds ancrage (S) (Ø8 x 45).

3) Montez le châssis supérieur (A6) sur le

support (O) à l'aide des vis (Q) (M6 x 16).

4) Branchez la partie supérieure du tuyau

intérieur (non livré) à la sortie.

5) Montez le couvre-tuyau supérieur (A8) et

fixez-le au châssis supérieur (A6) à l'aide des

6) Placez la pièce (B) si le tuyau intérieur (non

7) Montez l'ensemble inférieur fixé au toit à

l'aide des vis (A10) (M4 x 12) à la hauteur

8) Fixez le tuyau intérieur avec un collier (non

livré) à (B) ou dans la zone d´évacuation d´air

du moteur selon le cas.

9) Montez la partie (A9a) du couvre-tuyau

inférieur au châssis inférieur (A7) à l'aide de vis

10) Adaptez la partie (A9b) du couvre-tuyau

inférieur à celle (A9a) comme cela est indiqué

Dans le cas où il serait impossible d'évacuer le

gaz à l'extérieur, la hotte peut être placée pour

purifier l'air en le faisant passer à nouveau

dans les filtres à charbon actif.

Les filtres à charbon actif peuvent durer entre

trois et six mois, selon la façon dont ils sont

utilisés par tout un chacun. Ces filtres ne sont

pas lavables et ne peuvent pas être regénérés

non plus. Une fois qu'ils sont âbimés, il faut les

1) Montez le support du diffuseur (A13) sur le

châssis supérieur (A6) à l'aide de vis (A4) (M4

2) Adaptez le diffuseur (A5) au support (A13).

3) Branchez la partie supérieure du tuyau

intérieur (non livré) à la sortie circulaire du

4) Au moyen du support (O) tracez et perforez

sur le toit la situation des tire-fonds-ancrage

5) Vissez le support (O) au toit à l'aide des tire-

fonds ancrage (S) (Ø8 x 45).

6) Montez le châssis supérieur (A6) sur le

support (O) à l'aide des vis (Q) (M6 x 16).

7) Montez le couvre-tuyau supérieur (A8) et

fixez-le au châssis supérieur (A6) à l'aide des

8) Placez la pièce (B) si le tuyau intérieur (non

9) Montez l'ensemble inférieur fixé au toit à

l'aide des vis (A10) (M4 x 12) à la hauteur

10) Fixez le tuyau intérieur avec un collier (non

livré) à (B) ou dans la zone d´évacuation d´air

du moteur selon le cas.

11) Montez la partie (A9a) du couvre-tuyau

inférieur au châssis inférieur (A7) à l'aide de vis

12) Adaptez la partie (A9b) du couvre-tuyau

inférieur à celle (A9a) comme cela est indiqué

13) Retirez les filtres métalliques. Desserrez

les vis (sans les enlever) du panneau

nettoyage facile (A19), déplacez-le doucement

14) Placez les filtres dans la section latérale

d'aspiration du moteur en faisant correspondre

les orifices des filtres (A11) avec les pivots

(A12) de la carcasse du moteur.

15) Remontez le panneau nettoyage facile

(A19). Placez les filtres métalliques.

Filtres à charbon actif (facultatif)
