BEDIENUNGSANLEITUNG DH Isla TEKA

Campanas Extractoras DH ISLA Bedienungsanleitung

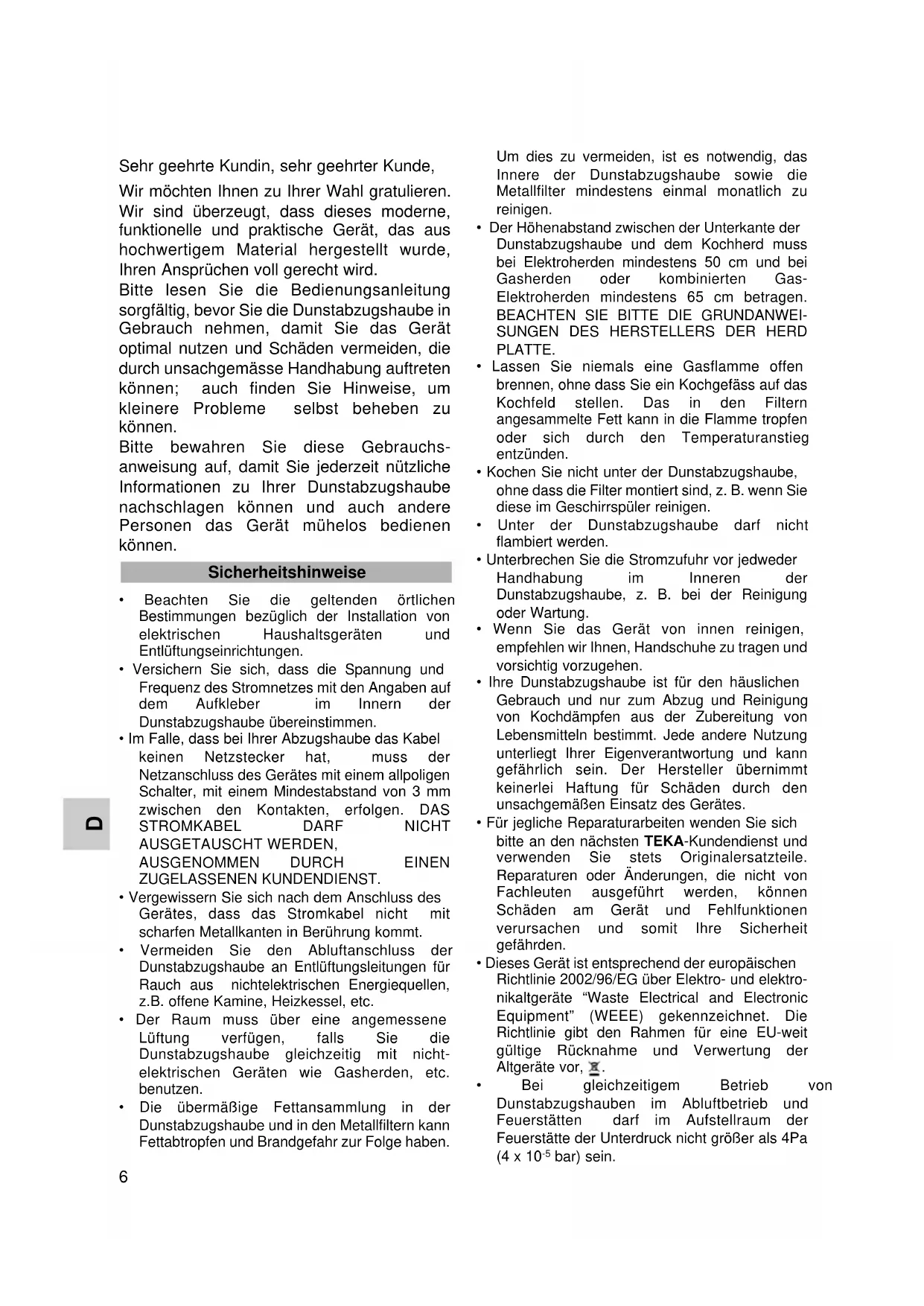

D Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,

funktionelle und praktische Gerät, das aus

hochwertigem Material hergestellt wurde,

Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung

sorgfältig, bevor Sie die Dunstabzugshaube in

Gebrauch nehmen, damit Sie das Gerät

optimal nutzen und Schäden vermeiden, die

durch unsachgemässe Handhabung auftreten

können; auch finden Sie Hinweise, um

kleinere Probleme selbst beheben zu

Bitte bewahren Sie diese Gebrauchs-

anweisung auf, damit Sie jederzeit nützliche

Informationen zu Ihrer Dunstabzugshaube

nachschlagen können und auch andere

Personen das Gerät mühelos bedienen

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation von

elektrischen Haushaltsgeräten und

Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und

Frequenz des Stromnetzes mit den Angaben auf

dem Aufkleber im Innern der

Dunstabzugshaube übereinstimmen.

• Im Falle, dass bei Ihrer Abzugshaube das Kabel

keinen Netzstecker hat, muss der

Netzanschluss des Gerätes mit einem allpoligen

Schalter, mit einem Mindestabstand von 3 mm

zwischen den Kontakten, erfolgen. DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN,

AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.

• Vergewissern Sie sich nach dem Anschluss des

Gerätes, dass das Stromkabel nicht mit

scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungsleitungen für

Rauch aus nichtelektrischen Energiequellen,

z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die

Dunstabzugshaube gleichzeitig mit nicht-

elektrischen Geräten wie Gasherden, etc.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern kann

Fettabtropfen und Brandgefahr zur Folge haben.

Um dies zu vermeiden, ist es notwendig, das

Innere der Dunstabzugshaube sowie die

Metallfilter mindestens einmal monatlich zu

• Der Höhenabstand zwischen der Unterkante der

Dunstabzugshaube und dem Kochherd muss

bei Elektroherden mindestens 50 cm und bei

Gasherden oder kombinierten Gas-

Elektroherden mindestens 65 cm betragen.

BEACHTEN SIE BITTE DIE GRUNDANWEI-

SUNGEN DES HERSTELLERS DER HERD PLATTE.

• Lassen Sie niemals eine Gasflamme offen

brennen, ohne dass Sie ein Kochgefäss auf das

Kochfeld stellen. Das in den Filtern

angesammelte Fett kann in die Flamme tropfen

oder sich durch den Temperaturanstieg

• Kochen Sie nicht unter der Dunstabzugshaube,

ohne dass die Filter montiert sind, z. B. wenn Sie

diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht

• Unterbrechen Sie die Stromzufuhr vor jedweder

Handhabung im Inneren der

Dunstabzugshaube, z. B. bei der Reinigung

• Wenn Sie das Gerät von innen reinigen,

empfehlen wir Ihnen, Handschuhe zu tragen und

vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen

Gebrauch und nur zum Abzug und Reinigung

von Kochdämpfen aus der Zubereitung von

Lebensmitteln bestimmt. Jede andere Nutzung

unterliegt Ihrer Eigenverantwortung und kann

gefährlich sein. Der Hersteller übernimmt

keinerlei Haftung für Schäden durch den

unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich

bitte an den nächsten TEKA-Kundendienst und

verwenden Sie stets Originalersatzteile.

Reparaturen oder Änderungen, die nicht von

Fachleuten ausgeführt werden, können

Schäden am Gerät und Fehlfunktionen

verursachen und somit Ihre Sicherheit

• Dieses Gerät ist entsprechend der europäischen

Richtlinie 2002/96/EG über Elektro- und elektro-

nikaltgeräte “Waste Electrical and Electronic

Equipment” (WEEE) gekennzeichnet. Die

Richtlinie gibt den Rahmen für eine EU-weit

gültige Rücknahme und Verwertung der

• Bei gleichzeitigem Betrieb von

Dunstabzugshauben im Abluftbetrieb und

Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4Pa

Sicherheitshinweise7

D Inhaltsverzeichnis

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Falls etwas nicht funkioniert 8

Gerätemaße und technische Daten 8

Mitgeliefertes Zubehör 9

A Programmschaltung mit Druckknopf

für Licht und Geschwindigkeit mit

D, E Abzugsrohrverkleidung, höhenverstell-

Um eine bessere Absaugleistung zu erzielen,

empfehlen wir Ihnen, das Gerät einige

Minuten vor dem Kochen einzuschalten,

damit der Luftstrom bei Kochbeginn den

Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem

Kochen einige Minuten eingeschaltet lassen,

um den vollständigen Abzug aller Dämpfe und

Gerüche nach draußen sicherzustellen.

Sie können die Funktionen der

Dunstabzugshaube durch Betätigung der

Bedientasten, wie in der Zeichnung

angegeben, einstellen.8

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen,

ohne dabei deren Haupteigenschaften zu verändern.

Beachten Sie bei der Reinigung und

Wartung des Gerätes die Sicherheits-

hinweise auf Seite 6.

• Wenn Ihre Dunstabzugshaube aus rostfreiem

Edelstahl ist, benutzen Sie bitte die speziellen

Reinigungsmittel für dieses Material und

befolgen Sie die Gebrauchsanweisung des

Reinigungsmittelherstellers.

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde oder

• Trocknen Sie die Dunstabzugshaube mit einem

• Der Einsatz von Dampfreinigungsgeräten ist

nicht empfehlenswert.

Zum Entfernen der Filter aus dem

Filterrahmen üben Sie leichten Druck auf die

Einfügevorrichtung aus und nehmen Sie dann

Zur Reinigung können Sie die Filter in

heissem Wasser mit neutraler Seife

einweichen, bis sich das Fett löst und sie

dann unter fließendem Wasser abspülen,

oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine

gereinigt werden; in diesem Fall empfehlen

wir Ihnen, sie senkrecht zu stellen, damit

keine Speisereste zurückbleiben. Der Einsatz

von scharfen Reinigungsmitteln in der

Geschirrspülmaschine kann die

Metalloberfläche der Filter angreifen

(Einschwärzung), ohne dass sich dies jedoch

negativ auf die Fettabsorptionsfähigkeit der

Lassen Sie die Filter nach der Reinigung an

der Luft trocknen, bevor Sie sie wieder in die

Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter. Lockern Sie die

Schrauben (ohne sie auszuschrauben) der

EASYCLEAN-Blenden (K), schieben Sie die

Blenden vorsichtig auseinander und nehmen Sie

• Lösen Sie die Schrauben (B) leicht an, um so die

Zierabdeckung (A) herunterzuklappen.

• Wechseln Sie die defekte Lampe aus (E);

Höchstleistung 40 W (E-14) .

• Bringen Sie die Zierabdeckung (A) wieder an.

• "Easyclean"-Blende (K) wieder anschrauben.

Fügen Sie die Filter wieder ein.

Reinigung der Metallfilter

Reinigung des Gehäuses

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Gerätemaße und Technische Merkmale

D1 Reduzierstück 150/ 120 mm.

4 Senkkopfschrauben Nirosta Ø4 x 12

für die obere Kaminbefestigung.

4 Senkkopfschrauben Nirosta Ø4 x 10

für die obere Kaminbefestigung.

6 Wandbefestigungsschrauben(M8x45)

Beim Einbau der Dunstabzugshaube

beachten Sie bitte die Sicherheitshinweise

Für eine optimale Leistung der

Dunstabzugshaube sollte das Abzugsrohr

nach außen nicht länger als VIER METER

sein, nicht mehr als zwei 90° Winkel haben und

der Durchmesser sollte mindestens Ø120

1) Zeichnen Sie mit Hilfe der Aufhängung (O) die

Bohrlöcher an und bohren Sie die Löcher für die

Schraubenbolzenverankerung (S) (Ø8 x 45) in die

2) Schrauben Sie die Aufhängung (O) mit den

Schraubenbolzenverankerungen (S) (Ø8 x 45) in der

3) Befestigen Sie das obere Gehäuse (A6) mit den

Schrauben (Q) (M6 x 16) in der Aufhängung (O).

4) Verbinden Sie den oberen Teil des Innenrohres

(nicht mitgeliefert) mit dem Ausgang.

5) Montieren Sie die obere Rohrummantelung (A8)

und befestigen Sie diese mit den Schrauben (G) (M4

x 12) am äußeren Gehäuse (A6).

6) Bringen Sie das Teil (B) an, wenn das Innenrohr

(nicht mitgeliefert) einen Durchmesser von Ø120.

7) Befestigen Sie das Unterteil des Geräts auf der

gewünschten Höhe mit den Schrauben (A10) (M4 x

12) am in die Decke montierten Oberteil.

8) Befestigen Sie das Innenrohr mit einer Schelle

(nicht mitgeliefert) entsprechend an (B) bzw. über

die Luftabzugsöffnung des Motors an.

9) Bringen Sie das Teil (A9a) der unteren

Rohrummantelung mit den Schrauben (I) (M4 x 12)

am unteren Gehäuse (A7) an.

10) Passen Sie, wie ausführlich beschrieben, das

Teil (A9b) der unteren Rohrummantelung an das Teil

Falls ein Dunstabzug nach außen nicht

möglich ist, kann die Dunstabzugshaube

mittels Aktivkohlefiltern so betrieben werden,

dass die Reinigung der Luft mit Umluftbetrieb

über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter

beträgt, je nachdem wie oft und lange Sie das

Gerät einschalten, zwischen drei bis sechs

Monaten. Diese Filter sind nicht wasch- oder

wiederverwendbar. Sie müssen nach der

Abnutzung erneuert werden.

1) Befestigen Sie die Aufhängung des Diffuseurs

(A13) mittels der Schrauben (A4) (M4 x 12) im

oberen Gehäuse (A6).

2) Justieren Sie den Diffuseur (A5) über der

3) Verbinden Sie den oberen Teil des Innenrohres

(nicht mitgeliefert) mit dem runden Ausgang der

4) Zeichnen Sie mit Hilfe der Aufhängung (O) die

Bohrlöcher an und bohren Sie die Löcher für die

Schraubenbolzenverankerung (S) (Ø8 x 45) in die

5) Schrauben Sie die Aufhängung (O) mit den

Schraubenbolzenverankerungen (S) (Ø8 x 45) in der

6) Befestigen Sie das obere Gehäuse (A6) mit den

Schrauben (Q) (M6 x 16) in der Aufhängung (O).

7) Montieren Sie die obere Rohrummantelung (A8)

und befestigen Sie diese mit den Schrauben (G) (M4

x 12) am äußeren Gehäuse (A6).

8) Bringen Sie das Teil (B) an, wenn das Innenrohr

(nicht mitgeliefert) einen Durchmesser von Ø120.

9) Befestigen Sie das Unterteil des Geräts auf der

gewünschten Höhe mit den Schrauben (A10) (M4 x

12) am in die Decke montierten Oberteil.

10) Befestigen Sie das Innenrohr mit einer Schelle

(nicht mitgeliefert) entsprechend an (B) bzw. über

die Luftabzugsöffnung des Motors an.

11) Bringen Sie das Teil (A9a) der unteren

Rohrummantelung mit den Schrauben (I) (M4 x 12)

am unteren Gehäuse (A7) an.

12) Passen Sie, wie ausführlich beschrieben, das

Teil (A9b) der unteren Rohrummantelung an das Teil

13) Entfernen Sie die Metallfilter. Lockern Sie die

Schrauben (ohne sie auszuschrauben) der

EASYCLEAN-Blenden (A19), schieben Sie die

Blenden vorsichtig auseinander und nehmen Sie sie

14) Setzen Sie die Filter jeweils in das Ansaugteil

an beiden Seiten des Motors ein, indem Sie die

Filteröffnungen (A11) in die Raster (A12) des

Motorgehäuses einstecken.

15) "Easyclean"-Blende (A19) wieder anschrauben.

Fügen Sie die Filter wieder ein.

Aktivkohlefilter (Optional)
