Tipo de producto	Cámara de vigilancia
Marca	Swann
Modelo	PRO530
Sensor de imagen	1/3" CMOS
Calidad de video	600 líneas TV
Número de píxeles efectivos	728 x 488
Iluminación mínima	0 Lux (IR activo)
Modo día/noche	Sí, con filtro IR móvil
Ángulo de visión	58 grados
Distancia de visión nocturna	20 m (65 pies)
Número de LED IR	24 (longitud de onda 850 nm)
Alimentación	DC 12 V
Temperatura de funcionamiento	-20 °C a 60 °C
Material de la carcasa	Aluminio
Dimensiones (cámara sola)	50 x 50 x 70 mm
Dimensiones (con soporte)	65 x 65 x 145 mm
Peso (con soporte)	253 g
Uso interior/exterior	Ambos
Contenido del embalaje (pack de cámara única)	1 cámara, 1 cable de extensión, tornillos de montaje, adaptador de corriente, pegatinas de seguridad, guía de inicio rápido
Funciones principales	Visión nocturna, filtro IR móvil, compensación de contraluz, montaje articulado de 3 puntos
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	Cumple con las regulaciones locales; modificaciones no autorizadas anulan la conformidad
Garantía	1 año contra defectos de fabricación

Preguntas frecuentes - PRO530 SWANN

¿Cómo instalar la cámara Swann PRO530?

Fije el soporte en la superficie deseada con los tornillos proporcionados. Use los tres puntos de articulación (tornillo de mariposa, anillo de bloqueo, tornillo de bloqueo) para orientar la cámara. Conecte los cables BNC y DC a través del cable de extensión, luego conecte el adaptador de corriente.

¿Qué hacer si aparece el mensaje 'Pérdida de Video' en mi DVR?

Verifique que el cable de extensión esté correctamente conectado a la cámara y al DVR. Asegúrese de que la cámara reciba alimentación probando con otro tomacorriente.

¿Por qué la imagen nocturna es blanca o borrosa?

Los infrarrojos pueden reflejarse en ventanas o espejos. Mueva la cámara al otro lado de la ventana o evite superficies reflectantes.

¿Cómo conectar la cámara a un TV sin entrada BNC?

Use el adaptador RCA a BNC incluido: conecte el extremo BNC del cable de extensión al adaptador, luego conecte el conector RCA a la entrada de video del TV.

¿Cuál es el alcance de la visión nocturna?

El alcance es de 20 metros (65 pies) gracias a 24 LED infrarrojos de 850 nm.

¿La cámara es adecuada para uso en exteriores?

Sí, la carcasa de aluminio soporta temperaturas de -20 °C a 60 °C, lo que permite uso tanto en interiores como en exteriores.

¿Cómo ajustar el ángulo de la cámara?

Afloje el tornillo de mariposa (punto 1) para inclinar, el anillo de bloqueo (punto 2) para girar horizontalmente, y el tornillo de bloqueo (punto 3) para orientar verticalmente.

¿Qué cables se necesitan para conectar varias cámaras a un DVR?

Cada cámara requiere un cable de extensión BNC. Para 4 cámaras, use un divisor de alimentación (incluido en los packs de 2-4) para conectar todas las tomas DC a un solo adaptador.

¿Qué hacer si la cámara no enciende?

Verifique el adaptador de corriente y el tomacorriente. Asegúrese de que la conexión DC esté bien insertada. Si el problema persiste, pruebe con otro adaptador.

¿Cómo limpiar la cámara?

Use un paño suave y seco para limpiar la carcasa y el lente. Evite productos químicos agresivos que puedan dañar las superficies.

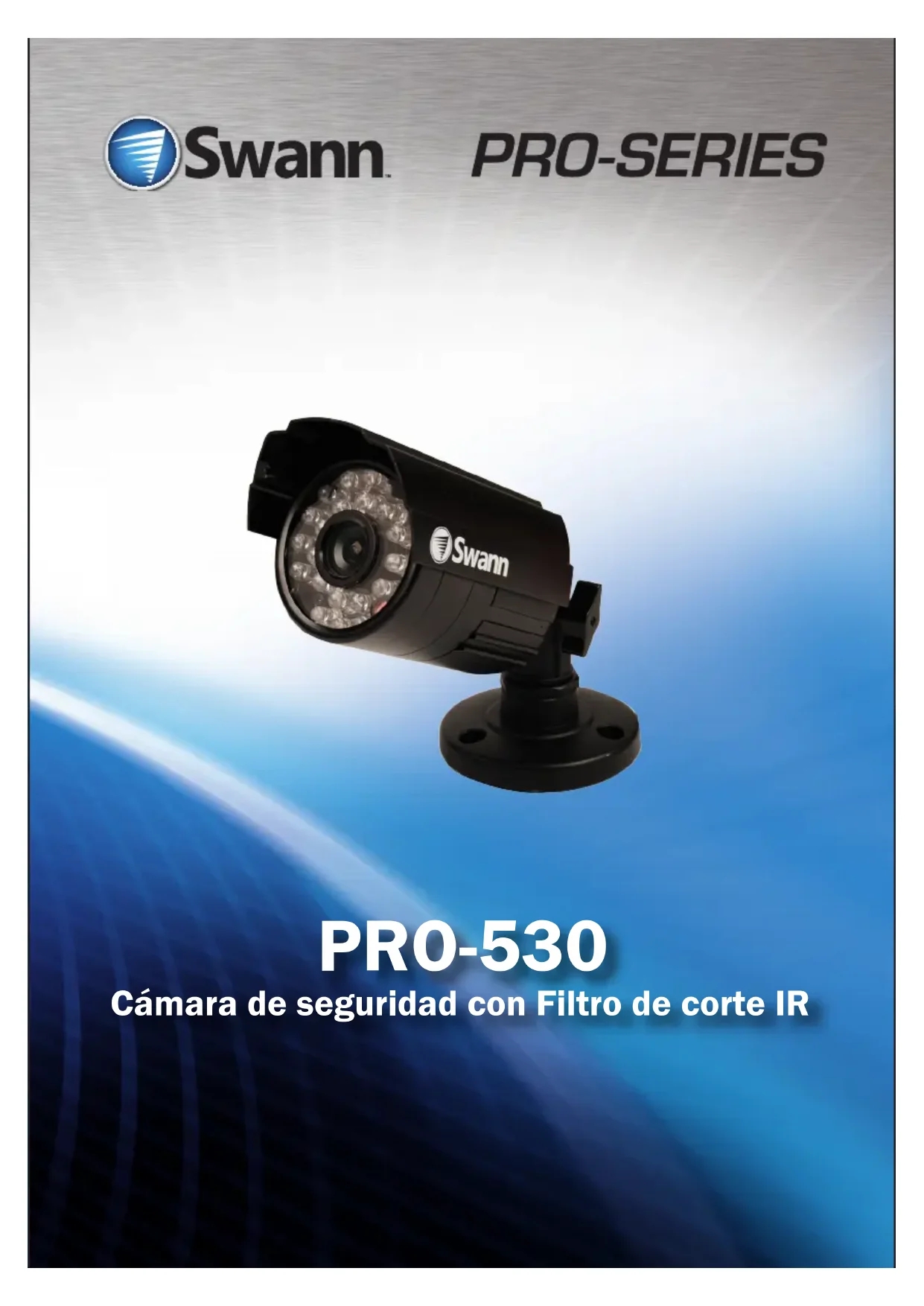

MANUAL DE USUARIO PRO530 SWANN

Cámara de seguridad con Filtro de corte IR

Antes de que Comience

Introducción

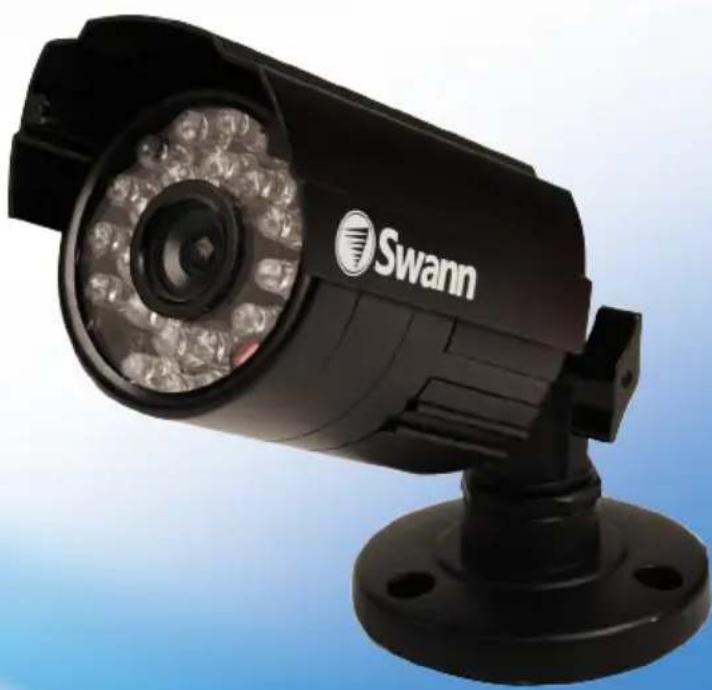

La PRO-530 es una cámara color CMOS que se puede usar de día o en ambientes de poca luz, como en interiores o a la noche.

La PRO-530 es ultra sensible a la luz y, por eso, puede hacer uso de incluso la menor cantidad de luz para proporcionar una imagen de lo que ve. En ambientes poco iluminados, esto resulta en una imagen en blanco y negro.

De día o en ambientes bien iluminados, la función del Filtro de corte IR de la cámara se activa para filtrar las longitudes de onda de luz que la cámara no necesita, con el fin de brindar una imagen con colores nítidos.

NOTA IMPORTANTE:

Todas las jurisdicciones tienen leyes y reglamentos específicos relacionados al uso de cámaras. Antes de usar cualquier cámara para cualquier propósito, es la responsabilidad del comprado el estar conciente de cualquier ley y reglamento aplicables que prohíban o limiten el uso de cámaras y para cumplir con leyes y reglamentos aplicables.

ADVERTENCIA: Las modificaciones no aprobadas por la parte responsable de su cumplimiento puede cancelar la autoridad del usuario para usar el equipo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD:

• Asegúrese que el producto se fije correctamente y esté estable si es sujetado en su lugar.
• No use si los cables y las terminales están expuestas.

Contenido del Paquete

Contenido del Paquete:

Usted pudo haber comprado su PRO-530 como una cámara independiente o como parte de un paquete. Esto impondrá los contenidos esperados que debería haber recibido con su cámara.

Item 1 Cámara 2 Cámara 3 Cámara 4 Cámara
Cámara PRO-530 1 2 3 4
Cable de extensión 1 2 3 4	3 4
Tornillos de Montaje y Taquetes	1 2 3 4
Adaptador de Corriente	1 1 (con divisor de Corriente)	1 (con divisor de Corriente)	1 (con divisor de Corriente)
Marquillas de seguridad	4 4 4 4
Instrucciones de Uso 1	1 1 1

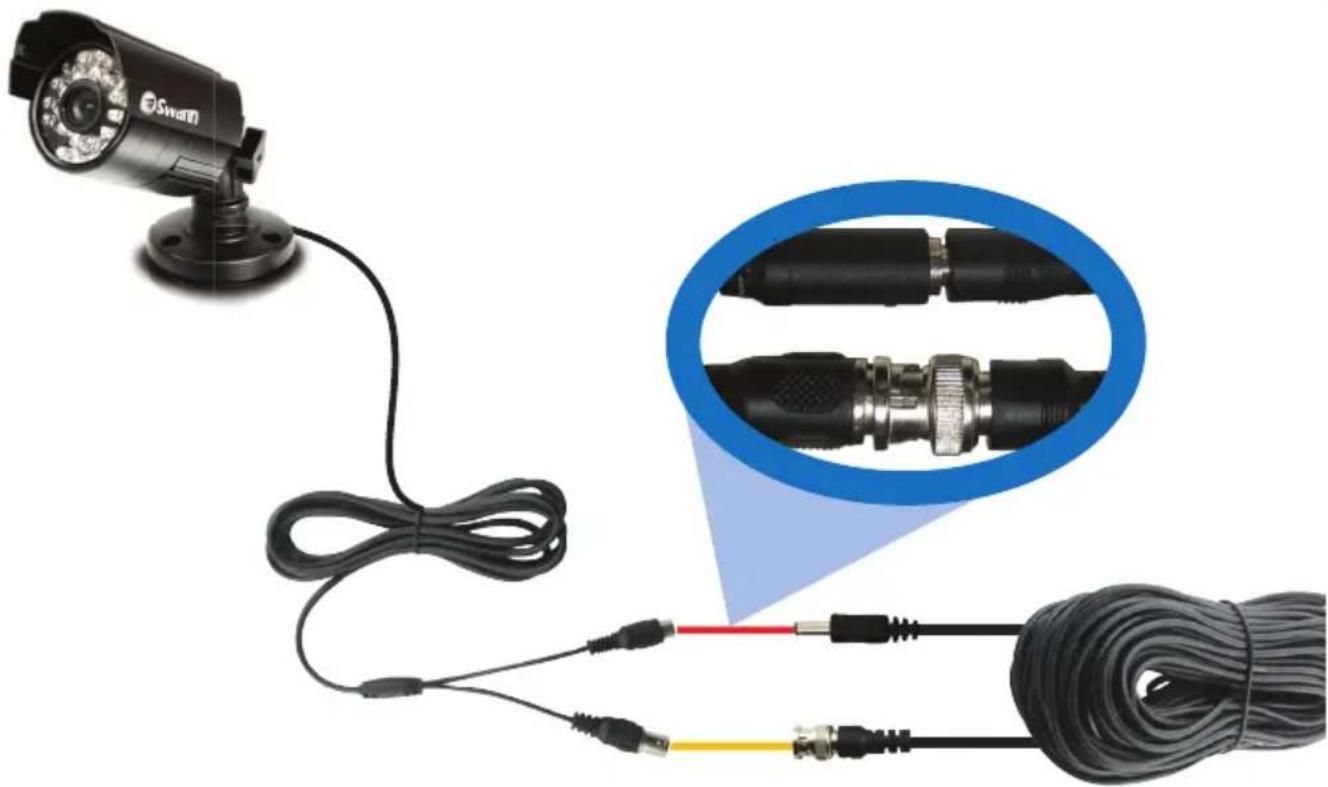

Guía de Conexión

Conecte el cable de toma DC y BNC a los enchufes DC y BNC del cable de de extensión.

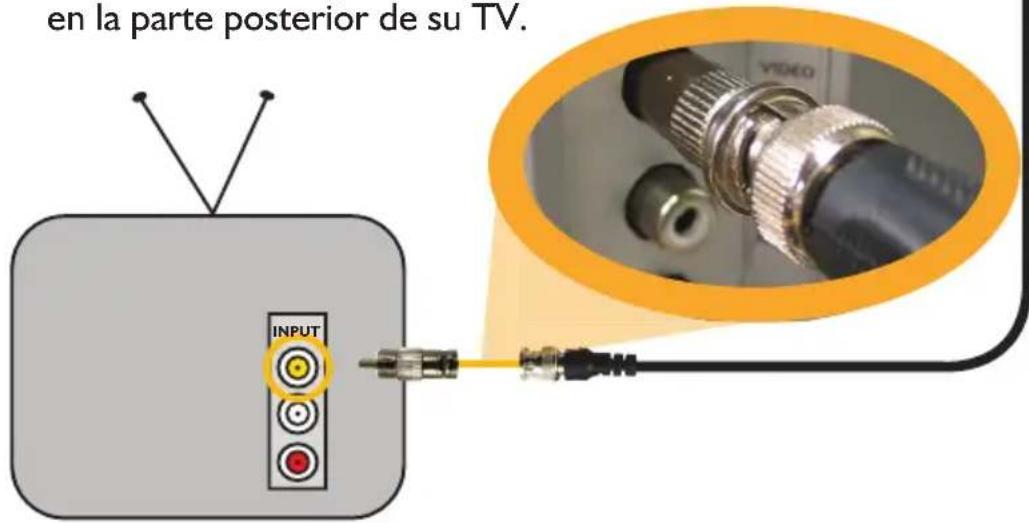

2A. Conectando Directamente a la TV

2 Conecte el enchufe BNC en el cable de extensión en la toma BNC en el adaptador RCA a BNC. Luego conecte el enchufe RCA en el adaptador RCA a BNC (que debe conectarse al cable de extensión) a la conexión de ENTRADA DE VIDEO en la parte posterior de su TV.

en la parte posterior de su TV. INPUT VIDEO

Guía de Conexión

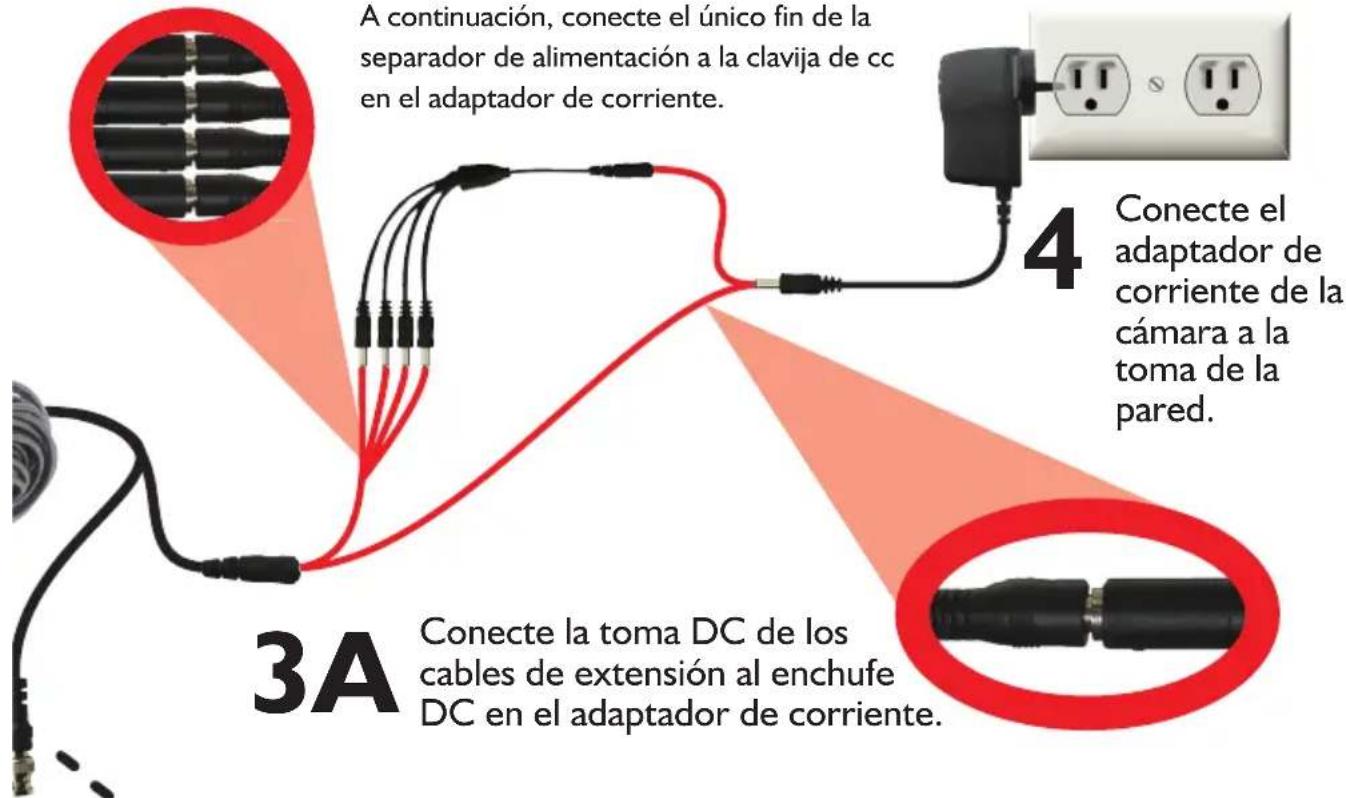

3B

CÁMARA DE 4 paquetes de

Conecte los cables de extensión de

Toma de CC a una de las cuatro

tomas de corriente en el divisor de potencia.

A continuación, conecte el único fin de la separador de alimentación a la clavija de cc en el adaptador de corriente.

A continuación, conecte el único fin de la separador de alimentación a la clavija de cc en el adaptador de corriente. 3A Conecte la toma DC de los cables de extensión al enchufe DC en el adaptador de corriente. 4 Conecte el adaptador de corriente de la cámara a la toma de la pared.

3A

Conecte la toma DC de los cables de extensión al enchufe DC en el adaptador de corriente.

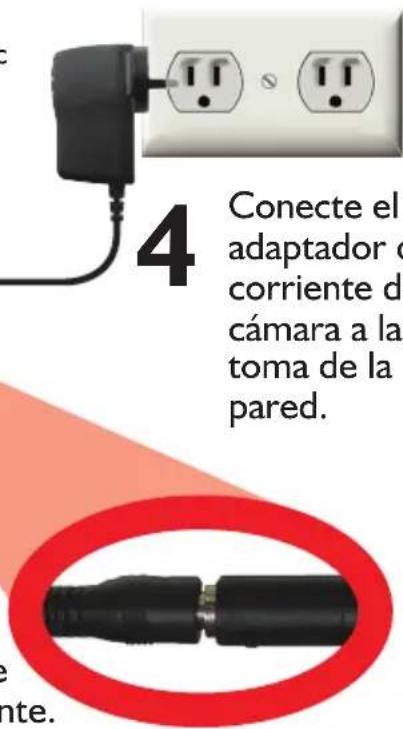

4 Conecte el adaptador o corriente de cámara a la toma de la pared. e nte.

ectando su DVR Existente

2

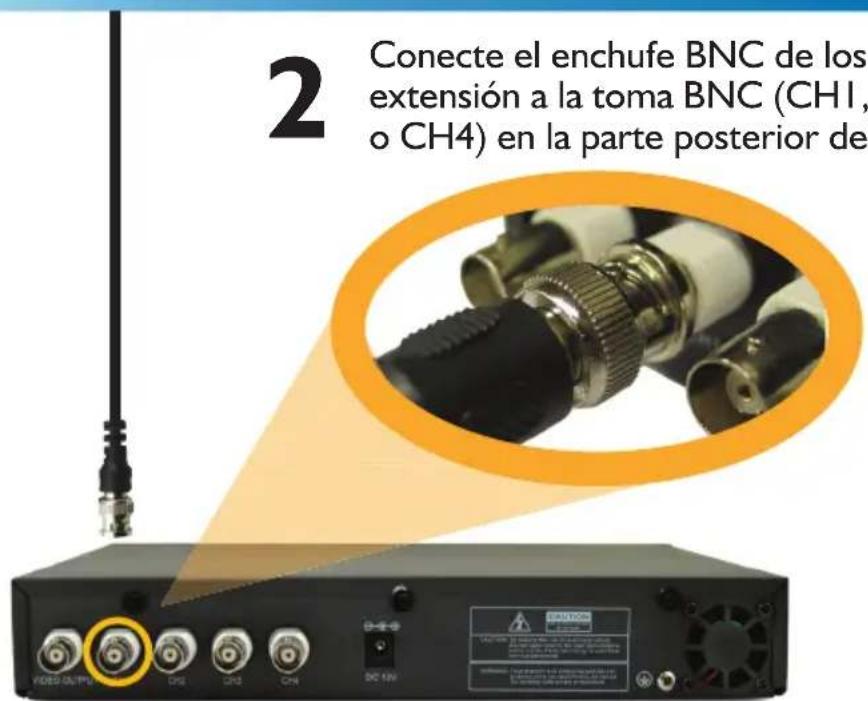

Conecte el enchufe BNC de los cables de extensión a la toma BNC (CH1, CH2, CH3 o CH4) en la parte posterior del DVR.

2 Conecte el enchufe BNC de los extensión a la toma BNC (CH1, o CH4) en la parte posterior de

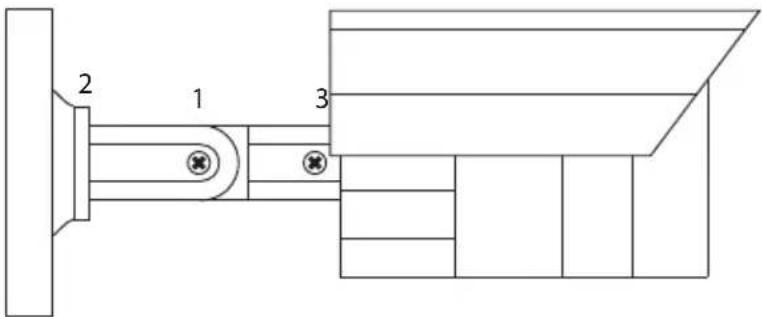

Montaje de la Cámara

2 1 3

El soporte de la PRO-530 es completamente adaptable. Ante la primera impresión puede pensar que limita las opciones que tiene para montar y apuntar la cámara, pero esto no es así. El soporte de la PRO-530 puede adaptarse de infinitas maneras, es como el cubo Rubik de los soportes de las cámaras CCTV!

Tiene tres puntos de articulación. El más obvio es el codo ajustado con una tuerca que puede fijar con la mano y se encuentra en el centro del soporte (1). Este es muy obvio y claro; desajuste la tuerca, ajústelo en la posición que desee y vuelva a ajustar la tuerca para fijarlo en su lugar.

El segundo punto de articulación (2) es la articulación radial donde el cuello del soporte se adjunta a la base. Para ajustar esta articulación, desajuste el aro de bloqueo rotándolo hacia la izquierda. Rote la cámara y el soporte en la posición que lo desee y vuelva a ajustar el aro de bloqueo. Con los puntos de articulación 1 y 2, puede apuntar la cámara en casi cualquier dirección.

El punto 3, ubicado donde la cámara se adjunta al soporte, se ajusta con una tuerca de bloqueo. Como en el punto 2, es una articulación radial que le permite rotar la cámara de modo que, independientemente de la configuración de los puntos 1 y 2, la cámara siga apuntando hacia arriba. Simplemente desajuste la tuerca, rote la cámara hacia arriba (para que en las imágenes realmente se vea hacia arriba) y, después, ajuste la tuerca para ajustarla en el lugar.

Por supuesto, siempre habrá algunos casos en los que la cámara y el soporte no podrán ajustarse en la posición que desea montarlos. Tal vez tiene un toldo o una tubería en un punto estratégico. En esos casos, le sugerimos que obtenga un soporte de montaje, que puede conseguir en cualquier buena ferretería.

Resolviendo Problemas

En el equipo DVR de marca Swann aparece la leyenda Video Loss (video perdido), cuando deberían aparecer las imágenes de la cámara.	Revise que el cable de extensión esté debidamente conectado a la cámara, y que la conexión esté bien hecha en la posterior del DVR. También asegúrese que la cámara tiene corriente, conectándola a un Segundo tomacorriente.
Cuando veo mi cámara en la noche solo veo una mancha brillante y nada de imagen.	La Visión Nocturna se reflejará cuando brille a través de una ventana. Mueva la cámara al otro lado de la ventana o a otra ubicación.
El Cable de Extensión BNC no se conecta a mi televisión.	Conecte el adaptador BNC a RCA al extreme del Cable de Extensión y conecte a la televisión.

Video	Sensor de Imagen CMOS de 1/3"
	Calidad de Video 600 Líneas de Televisión
	Número Efectivo de Pixeles 728 x 488
	Iluminación Mínima 0 Lux (IR Encendido)
	Modo Día/Noche Color en áreas iluminadas / Blanco y Nego de noche
	Balance de Blancos Automático
	Relación Señal / Ruido 45db
	Control de Ganancia Automático
	Compensación por Luz de Fondo Sí
	Lente 4.8mm
	Ángulo de Visión 58 grados
Visión Nocturna	Distancia con Visión Nocturna 65ft/20m
	Filtro de Corte de IR SÍ
	LEDs Infrarrojos 24
	Longitud de Onda de Infrarrojo	850nm
	Vida útil del LED infrarrojo	10,000 horas
General	Interiores/Exteriores	Ambos
	Energía Operativa	DC 12V
	Temperatura Operativa	20°C ~ 60°C / 4°F ~ 140°F
	Construcción de la Cubierta	Aluminio
	Dimensiones	50mm x 50mm x 70mm2.0" x 2.0" x 2.8"
	Dimensiones – Cámara y Soporte	65mm x 65mm x 145mm2.5" x 2.5" x 5.7"
	Peso – Cámara y Soporte	253g / 8.9oz

las imágenes son sólo para fines ilustrativos. Especificaciones sujetas a cambios sin previo aviso. Para obtener la última versión de este manual, visite:

www.swann.com

Centro de asistencia técnica

Información sobre la garantía

Swann Communications garantiza este producto por defectos de fabricación y material, por un período de un (1) año a partir de la fecha original de compra. Usted deberá presentar su recibo como prueba de la fecha de compra para validar la garantía. Cualquier unidad que se compruebe defectuosa durante el período antes citado será reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el período que falte de la garantía original de un año, el que resulte más largo de los dos. El usuario final asume los costos de fletes incurrido para enviar el producto a los centros de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que incurran cuando envía desde y hacia cualquier país distinto al país de origen.

La garantía no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad de utilizar este producto. Cualquier costo asociado con la adaptación o remoción de este producto por parte de un vendedor o de otra persona, o cualquier costo asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica exclusivamente al comprador original del producto, y no es transferible a terceros.

Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas las garantías.

Swann

Verificación de la FCC:

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para aparatos digitales Clase B, de acuerdo con la parte 15 de la FCC. Estos límites están diseñados para proveer protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia dañina en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se alienta al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o cambia de ubicación la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma en un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico en radio/television con experiencia por ayuda.

Estos dispositivos cumplen con la parte 15 del Reglamento de la FCC. El funcionamiento está sujeto a las dos siguientes condiciones:

(1) Estos aparatos no deben causar interferencia dañina, y
(2) Estos aparatos deben aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado
