MANUAL DE USUARIO PRO580 SWANN

Centro de asistencia técnica

Soporte Técnico Swann

Todos los países Correo Electrónico: tech@swannsecurity.com

Atención Telefónica al Usuario

ESTADOS UNIDOS Sin costo

(Dom, 2pm-10pm HP EE.UU.Lun-Juev, 6am-10pm, HP EE.UU.

Viern, 6am-2pm HP EE.UU.)

ESTADOS UNIDOS Cambios & Devoluciones

1800-627-2799 (Opción 1)

(Lun-Viern, 9am-5pm HP EE.UU.)

Asistencia técnica disponible en Inglés solamente.222222

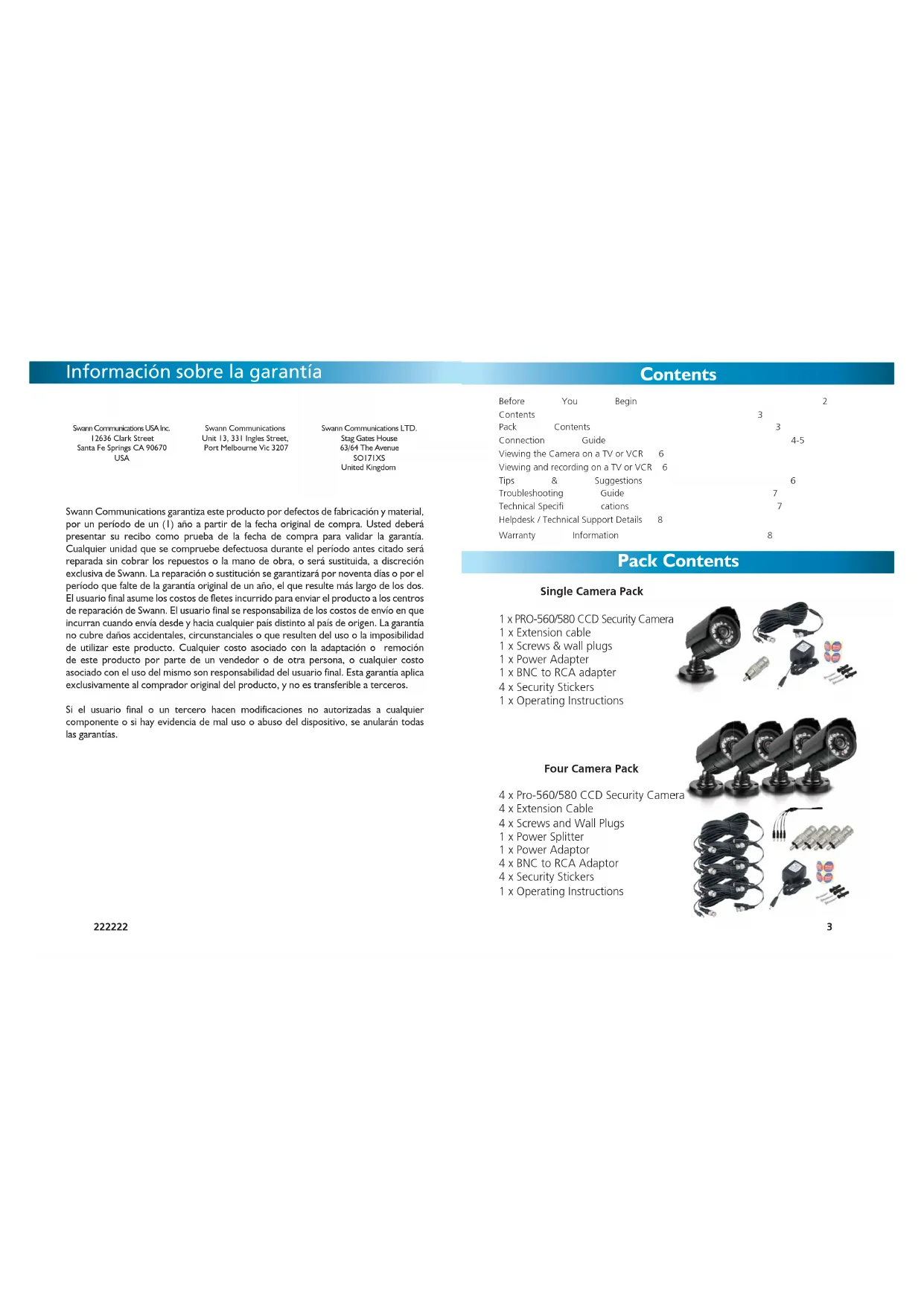

Información sobre la garantía

Swann Communications garantiza este producto por defectos de fabricación y material,

por un período de un (1) año a partir de la fecha original de compra. Usted deberá

presentar su recibo como prueba de la fecha de compra para validar la garantía.

Cualquier unidad que se compruebe defectuosa durante el período antes citado será

reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción

exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el

período que falte de la garantía original de un año, el que resulte más largo de los dos.

El usuario final asume los costos de fletes incurrido para enviar el producto a los centros

de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que

incurran cuando envía desde y hacia cualquier país distinto al país de origen. La garantía

no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad

de utilizar este producto. Cualquier costo asociado con la adaptación o remoción

de este producto por parte de un vendedor o de otra persona, o cualquier costo

asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica

exclusivamente al comprador original del producto, y no es transferible a terceros.

Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier

componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas

2121 Video Sensor de Imagen CCD de 1/4”Calidad de Video 480 Líneas de TelevisiónNúmero Efectivo de Pixeles NTSC: 510 x 492 / PAL: 628 x 582Iluminación Mínima 0 Lux (IR encendido)Modo Día/Noche Color en áreas iluminadas / Blanco y Nego de nocheBalance de Blancos AutomáticoRelación Señal / Ruido > 50dBObturador Electrónico 1/60 - 1/100,000 NTSC / 1/50 - 1/100,000 PALControl de Ganancia AutomáticoCompensación por Luz de Fondo SíLente 3.6mmÁngulo de Visión 62 gradosVisión NocturnaDistancia con Visión Nocturna Hasta 65 pies / 20mFiltro de Corte de IR NoLEDs Infrarrojos 12Longitud de Onda de Infrarrojo 850nmVida útil del LED infrarrojo 10,000 hrsGeneralInteriores/Exteriores AmbosEnergía Operativa DC 12VTemperatura Operativa -4°F ~ 122°F / -20°C~ 50°CConstrucción de la Cubierta AluminioDimensiones – Cámara y Soporte PRO-560 2.0” x 2.0” x 2.8” / 50mm x 50mm x 70mmPeso – Cámara y Soporte PRO-560 10.5oz / 286gDimensiones – Cámara y Soporte PRO-580 3.2” x 2.3” x 2.8” / 58mm x 58mm x 70mmPeso – Cámara y Soporte PRO-580 10.5oz / 286gProblema: No puedo ver la cámara en mi televisión. Solución: Asegúrese de que la cámara esté conectada y que la televisión o VCR esté sintonizados al canal de entrada correcto. Problema: Cuando veo mi cámara en la noche solo veo una mancha brillante y nada de imagen. Solución: La Visión Nocturna se refl ejará cuando brille a través de una ventana. Mueva la cámara al otro lado de la ventana o a otra ubicación. Problema: El Cable de Extensión BNC no se conecta a mi televisión. Solución: Conecte el adaptador BNC a RCA al extreme del Cable de Extensión y conecte a la televisión. Problema: En mi DVR Swann, aparece Pérdida de Video donde debería estar la cámara. Solución: Revise que el cable de extensión esté conectado completamente a la cámara y revise que la conexión sea correcta en la parte posterior del DVR. Tam-bién asegúrese de que la cámara tenga corriente probando una segunda toma de corriente. Guía para Resolver Problemas

Especificaciones Técnicas202020Antes de hacer una instalación permanente, conecte la cámara a su televisión o VCR usando la Guía de Inicio Rápido para asegurarse que todos los componentes en el paquete estén funcionando correctamente. Si tiene problemas conectando el producto contacte a nuestro equipo de Soporte Técnico. Los detalles de contacto están en la página de la cubierta posterior de esta guía. Instale las cámaras sufi cientemente alto para que estén fuera de alcance para evi-tar alteraciones.Coloque las Calcomanías de Seguridad en una ubicación visible para alertar a po-tenciales ladrones de que están siendo monitoreados. Compre un DVR Swann para grabar múltiples cámaras simultáneamente y moni-torear fácilmente su propiedad. Coloque las cámaras en áreas de alto tránsito tales como puertas para maximizar la seguridad. Use solo el Suministro de Corriente incluido y no modifi que o corte alambres. 20 Viendo la PRO-560/580 en una TVDespués de conectar la Cámara PRO-560/580 directamente a su televisión y co-nectándola a la corriente como se describe en la página 4, sintonice la televisión al canal de entrada correcto.En el control remoto de su televisión, el botón de entrada usualmente se nombra como Input, Source, A/V, Channel 0, AUX, etc.*Viendo y Grabando la PRO-560/580 en una VCRConecte la PRO-560/580 a un canal de entrada disponible en su VCR de la misma forma como la conexión a televisión en la página 4. Encienda su VCR y televisión como si fuera a reproducir una cinta de video. En el control remoto de su VCR, busque el botón de entrada que usualmente se llama L1, L2, Input, Source, A/V, Channel 0, AUX, etc.* Inserte una cinta y pre-sione grabar para grabar la cámara. *Consulte el manual de instrucciones de la televisión o VCR para detalles sobre cómo cambiar canales de entrada.

Viendo la Cámara en una TV o VCR Consejos y Sugerencias

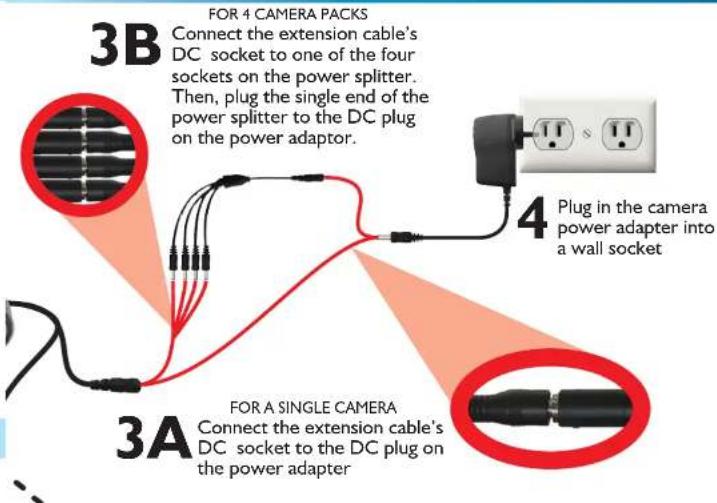

5 Plug in the camerapower adapter into a wall socket 4 FOR A SINGLE CAMERA Connect the extension cable’s

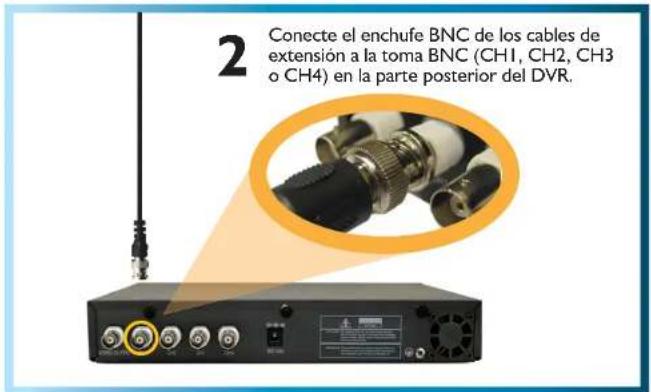

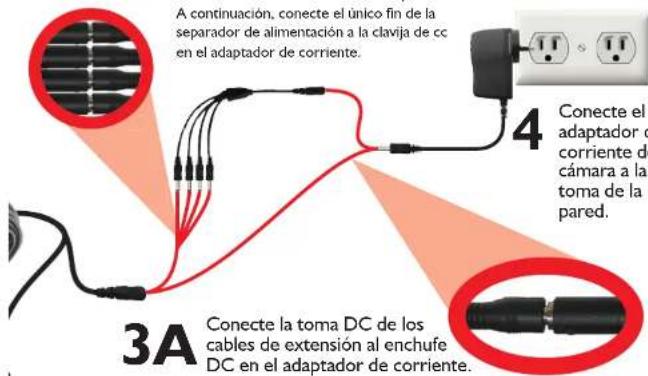

3A CÁMARA DE 4 paquetes deConecte los cables de extensión deToma de CC a una de las cuatrotomas de corriente en el divisor de potencia.A continuación, conecte el único fin de laseparador de alimentación a la clavija de ccen el adaptador de corriente. 3B Conecte el adaptador de corriente de la cámara a la toma de la pared. 2B. Conectando su DVR Existente

Conecte la toma DC de los

cables de extensión al enchufe

DC en el adaptador de corriente.

Conecte el enchufe BNC de los cables de

extensión a la toma BNC (CH1, CH2, CH3

o CH4) en la parte posterior del DVR.

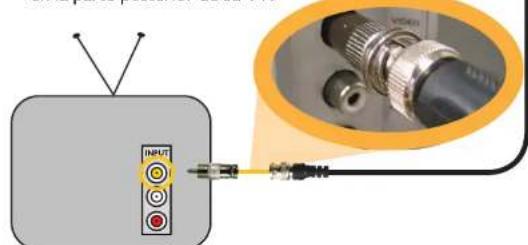

2A. Conectando Directamente a la TV Conecte el cable de toma DC y

BNC a los enchufes DC y BNC del

cable de de extensión.

Conecte el enchufe BNC en el cable de extensión en la toma

BNC en el adaptador RCA a BNC. Luego conecte el enchufe

RCA en el adaptador RCA a BNC (que debe conectarse al

cable de extensión) a la conexión de ENTRADA DE VIDEO

en la parte posterior de su TV. INPUT 2

Antes de que Comience 16

Contenido del Paquete 17

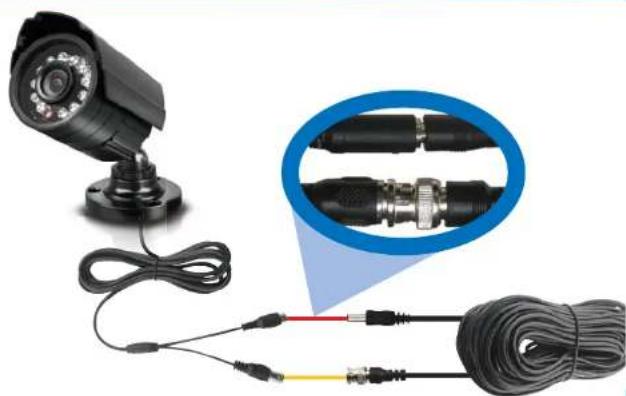

Guía de Conexión 18 - 19

Viendo la Cámara en una TV o VCR 20

Viendo y grabando en una TV o VCR 20

Consejos y Sugerencias 20

Guía para Resolver Problemas 21

Especifi caciones Técnicas 21

Información de Garantía 22

Detalles de Soporte Técnico 23

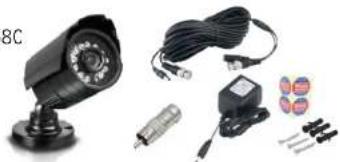

De paquetes de una cámara

1 x Cámara de Seguridad PRO-560/580

1 x Tornillos y enchufes de pared

1 x Adaptador de Corriente

1 x Adaptador BNC a RCA

1 x Cable de extensión

4 x Calcomanías de Seguridad

Instrucciones de Uso

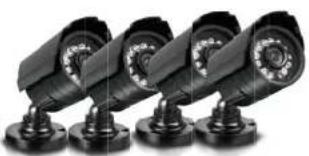

Paquete de cuatro cámaras de

4 x Cámara de Seguridad PRO-560/580

4 x Tornillos y enchufes de pared

4 x Adaptador de Corriente

4 x Adaptador BNC a RCA

4 x Cable de extensión

4 x Calcomanías de Seguridad

Instrucciones de Uso

Contenido del Paquete

Verifi cación de la FCC:

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para

aparatos digitales Clase B, de acuerdo con la parte 15 del reglamento de la FCC.

Estos límites están diseñados para proveer protección razonable contra interferen-

cia dañina en una instalación residencial. Este equipo genera, usa y puede irradiar

energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instruc-

ciones, puede causar interferencia dañina en la recepción de radio o televisión, lo

cual se puede determinar encendiendo y apagando el equipo, se alienta al usuario

intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o cambia de ubicación la antena receptora.

• Incremente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma en un circuito diferente al que está conectado el

• Consulte al distribuidor o a un técnico en radio/televisión con experiencia por

NOTA IMPORTANTE: Prohibición contra indiscreciones

Excepto par alas operaciones conducidas por ofi ciales de aplicación de la ley bajo

una autoridad de ley, ninguna persona deberá usar, ya sea directa o indirectamente,

un aparato usado de acuerdo con las disposiciones de esta Parte con el propósito

de escuchar o grabar las conversaciones privadas de otras personas a menos que

tal uso esté autorizado por todas las partes participantes en la conversación.

ADVERTENCIA: Las modifi caciones no aprobadas por la parte responsable de su

cumplimiento puede cancelar la autoridad del usuario para usar el equipo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD:

• Asegúrese que el producto se fi je correctamente y esté estable si es sujetado en

• No use si los cables y las terminales están expuestas.
