MANUAL DE USUARIO PS51D530A5W SAMSUNG

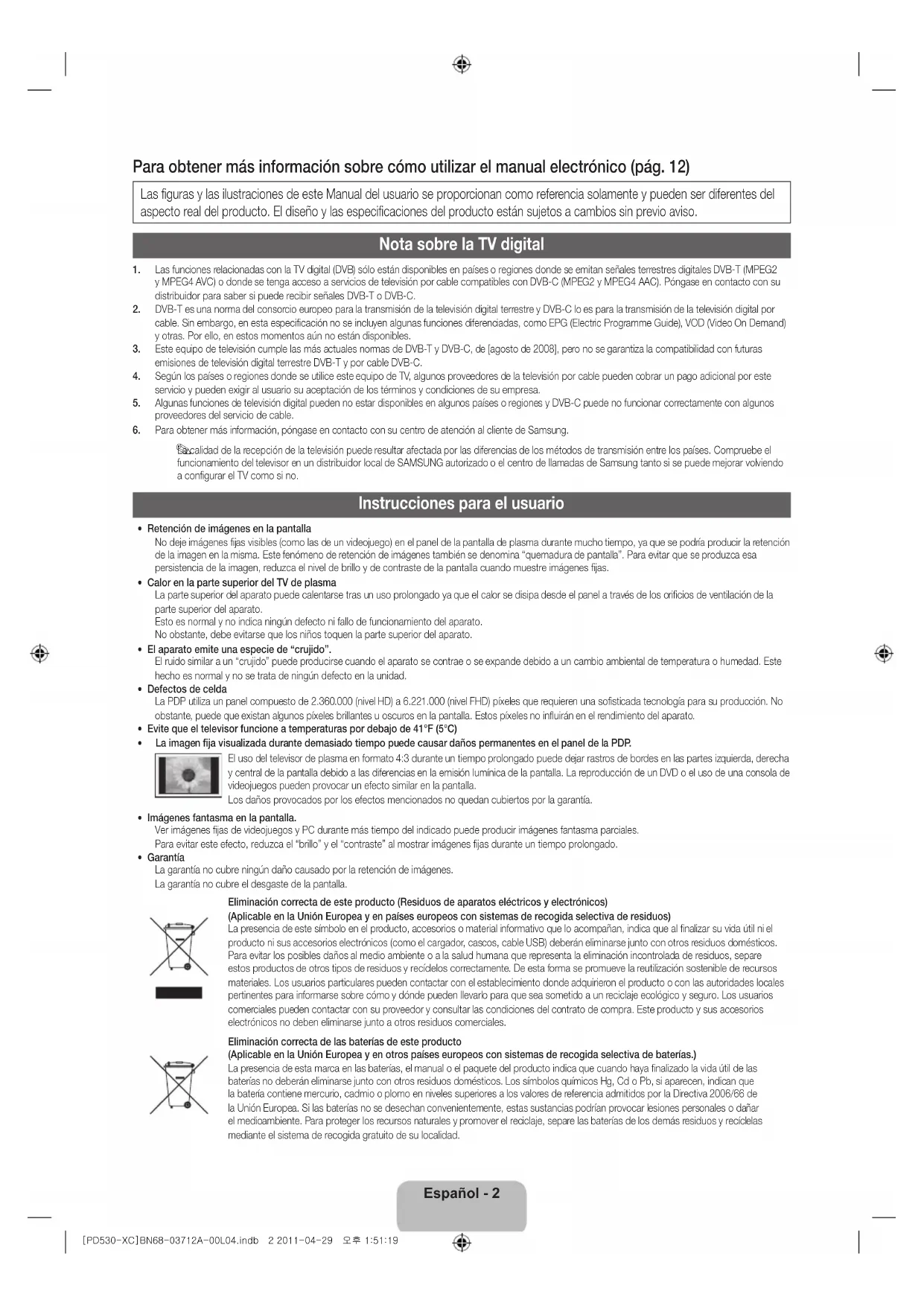

[PD530-XC]BN68-03712A-00L04.indb 17 2011-04-29 오후 1:51:19Español - 2

Para obtener más información sobre cómo utilizar el manual electrónico (pág. 12)

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del

aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

Nota sobre la TV digital

1. Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2

y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su

distribuidor para saber si puede recibir señales DVB-T o DVB-C.

2. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por

cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Electric Programme Guide), VOD (Video On Demand)

y otras. Por ello, en estos momentos aún no están disponibles.

3. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras

emisiones de televisión digital terrestre DVB-T y por cable DVB-C.

4. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este

servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa.

5. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C puede no funcionar correctamente con algunos

proveedores del servicio de cable.

6. Para obtener más información, póngase en contacto con su centro de atención al cliente de Samsung.

La calidad de la recepción de la televisión puede resultar afectada por las diferencias de los métodos de transmisión entre los países. Compruebe el

funcionamiento del televisor en un distribuidor local de SAMSUNG autorizado o el centro de llamadas de Samsung tanto si se puede mejorar volviendo

a configurar el TV como si no.

Instrucciones para el usuario

• Retención de imágenes en la pantalla

No deje imágenes fijas visibles (como las de un videojuego) en el panel de la pantalla de plasma durante mucho tiempo, ya que se podría producir la retención

de la imagen en la misma. Este fenómeno de retención de imágenes también se denomina “quemadura de pantalla”. Para evitar que se produzca esa

persistencia de la imagen, reduzca el nivel de brillo y de contraste de la pantalla cuando muestre imágenes fijas.

• Calor en la parte superior del TV de plasma

La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los orificios de ventilación de la

parte superior del aparato.

Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato.

No obstante, debe evitarse que los niños toquen la parte superior del aparato.

• El aparato emite una especie de “crujido”.

El ruido similar a un “crujido” puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad. Este

hecho es normal y no se trata de ningún defecto en la unidad.

La PDP utiliza un panel compuesto de 2.360.000 (nivel HD) a 6.221.000 (nivel FHD) píxeles que requieren una sofisticada tecnología para su producción. No

obstante, puede que existan algunos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato.

• Evite que el televisor funcione a temperaturas por debajo de 41°F (5°C)

• La imagen fija visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP.

El uso del televisor de plasma en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha

y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. La reproducción de un DVD o el uso de una consola de

videojuegos pueden provocar un efecto similar en la pantalla.

Los daños provocados por los efectos mencionados no quedan cubiertos por la garantía.

• Imágenes fantasma en la pantalla.

Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales.

Para evitar este efecto, reduzca el “brillo” y el “contraste” al mostrar imágenes fijas durante un tiempo prolongado.

La garantía no cubre ningún daño causado por la retención de imágenes.

La garantía no cubre el desgaste de la pantalla.

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)

(Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el

producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos.

Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe

estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos

materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales

pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios

comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios

electrónicos no deben eliminarse junto a otros residuos comerciales.

Eliminación correcta de las baterías de este producto

(Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las

baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que

la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de

la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar

el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas

mediante el sistema de recogida gratuito de su localidad.

[PD530-XC]BN68-03712A-00L04.indb 2 2011-04-29 오후 1:51:19Español - 3

Compruebe que los artículos siguientes vengan incluidos con su televisor. Si falta alguno, póngase en contacto con su

El color y la forma de los componentes pueden variar según los modelos.

Los cables que no se incluyen en el contenido del paquete se pueden adquirir por separado.

Cuando abra la caja compruebe que no haya accesorios ocultos tras los materiales del embalaje.

PRECAUCIÓN: INSÉRTELO FIRMEMENTE PARA QUE NO SE SEPARE DEL APARATO

• Mando a distancia y 2 pilas AAA • Cable de alimentación

• Manual del usuario • Paño de limpieza

• Tarjeta de garantía (no disponible en algunos lugares)/Guía de seguridad

Núcleo de ferrita (1 unidades) Núcleo de ferrita (1 unidades)

Núcleo de ferrita para cable de alimentación: El núcleo de ferrita se utiliza para proteger los

cables de las interferencias. Cuando conecte un cable, abra el núcleo de ferrita y sujételo al

cable cerca del enchufe, tal como se muestra en la ilustración.

A Distancia máxima entre el núcleo de ferrita y el extremo del cable conectado al

televisor: 6~8 pulgadas (sólo modelos de 51 pulgadas)

B Distancia máxima entre el núcleo de ferrita y el extremo del cable conectado en la toma

• Se puede cobrar una tarifa administrativa si

– (a) el usuario solicita un técnico y el producto no tiene ningún defecto

(es decir, si el usuario no se ha leído este manual del producto)

– (b) el usuario lleva el producto a reparar a un centro de servicio y el producto no tiene ningún defecto

(es decir, si el usuario no se ha leído este manual del producto).

• Antes de realizar cualquier trabajo o efectuar la visita al usuario se le comunicará a éste el monto de la tarifa

El color y la forma del producto pueden variar según el modelo.

Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en

SOURCE E Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla,

utilice este botón como utilizaría el botón ENTER E

del mando a distancia.

MENU Muestra un menú en pantalla, la OSD (on screen display), de las funciones del TV.

Y Ajusta el volumen. En la OSD, utilice el botón

de igual modo que usaría los

botones ◄ y ► del mando a distancia.

Cambian los canales. En la OSD, utilice el botón

usaría los botones ▼ y ▲ del mando a distancia.

Enciende o apaga el televisor.

No deje el televisor en modo de espera durante períodos largos de tiempo (cuando esté de vacaciones, por ejemplo).

Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación

En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer

con el riesgo de causar lesiones personales.

El aspecto puede variar según el producto.

Tanga cuidado al tocar el televisor porque algunas partes pueden estar calientes.

Instalación con un soporte Instalación con un montaje mural

Aspecto general del mando a distancia

Este mando a distancia es especial para personas con discapacidades visuales y presenta puntos Braille en los

botones de canales y numéricos.

Instalación de las pilas (tamaño de las pilas: AAA)

Enciende y apaga el televisor.

Muestra y selecciona las fuentes de vídeo

Vuelve al canal anterior.

Corta temporalmente el sonido.

Muestra las listas de canales en la pantalla.

Visualiza la Guía electrónica de programas

Muestra información en la pantalla del

: Mover el cursor al elemento

del menú en pantalla.

: Selecciona el menú y cambia el

valor del elemento correspondiente.

Acceso directo a los canales.

Seleccionar alternativamente activar

teletexto, doble, mezcla o desactivar

Abre la pantalla OSD.

Seleccionar rápidamente las funciones que

se usan con mayor frecuencia.

Muestra el Inicio del contenido.

Vuelve al menú anterior.

Utilice estos botones en una función

Si desea información más detallada,

consulte el manual electrónico.

E-MANUAL: Muestra el e-Manual.

P.SIZE: Selecciona Tamaño de imagen.

AD/SUBT.: Activa y desactiva la descripción

del audio (no disponible en algunos lugares)

/ Muestra los subtítulos digitales.

[PD530-XC]BN68-03712A-00L04.indb 5 2011-04-29 오후 1:51:21Español - 6

Cambio de la fuente de entrada

Se utiliza para seleccionar TV u otras fuentes

de entrada externas como reproductores

de DVD/Blu-ray/receptores de televisión por

cable/satélite (decodificador).

1. Pulse el botón SOURCE del mando a

2. Seleccione la fuente de entrada externa

Puede cambiar el modo de visualización entre

Todos y Conectado pulsando los botones

En Fuente se resaltan las entradas conectadas.

Ext. siempre está activado.

En Fuente, pulse el botón TOOLS y establezca el nombre

de las fuentes de la entrada externa que desee.

■ Vídeo / DVD / Cable STB / Satélite STB / PVR STB

/ Receptor AV / Juego / Videocámara / PC / DVI PC

/ Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD

/ DMA: Dé un nombre al dispositivo conectado en

las tomas de entrada; de esta manera será más fácil

seleccionar el dispositivo de entrada.

Cuando se conecta un PC al puerto HDMI IN 1(DVI)

con un cable HDMI, se debe configurar TV como modo

PC en Editar nombre.

Cuando se conecta un PC al puerto HDMI IN 1(DVI)

con un cable HDMI a DVI, se debe configurar TV como

modo DVI PC en Editar nombre.

Cuando se conecta un dispositivo AV al puerto HDMI IN 1(DVI) con un cable HDMI a DVI, se debe configurar

TV como modo Dispositivos DVI en Editar nombre.

Puede ver información detallada acerca del dispositivo

externo seleccionado.

Conexión de una antena

Cuando el televisor se enciende por primera vez, los parámetros básicos se inician de forma automática.

Preparación: Conexión del cable de alimentación y la antena.

El dispositivo PDP puede causar interferencias con una radio de aficionados o AM.

Cuando se utilizan unidades portátiles o móviles de radio de dos vías o aparatos de radio AM y de radioaficionados cerca

del televisor, éste puede funcionar mal.

Entrada de alimentación

[PD530-XC]BN68-03712A-00L04.indb 6 2011-04-29 오후 1:51:22Español - 7

Plug & Play (configuración inicial)

Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros

básicos. Pulse el botón POWER P

. Plug & Play está disponible sólo cuando Fuente está establecido como TV.

Antes de encender el televisor, asegúrese de que esté conectado el cable de la antena (pág. 6).

Para volver al paso anterior, pulse el botón rojo.

Selección de un idioma

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E

Seleccione el idioma deseado para la OSD (On Screen Display).

Pulse los botones ◄ o ► y a continuación pulse el botón ENTER E

Seleccione el modo Uso doméstico. El modo Demo tienda se utiliza en

los entornos comerciales.

Recupere la configuración de la unidad desde Demo tienda a Uso

doméstico (estándar): Pulse el botón del volumen del televisor. Cuando

vea la OSD del volumen mantenga pulsado el botón MENU durante 5

Demo tienda sólo está destinado a los entornos comerciales. Si

selecciona esta opción, algunas funciones no estarán disponibles.

Seleccione Uso doméstico en el hogar.

Selección de un país

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E

. Seleccione el país

Después de seleccionar el país en el menú País algunos modelos pueden presentar

una opción adicional para configurar el código PIN.

Para introducir el código PIN, “0-0-0-0” no está disponible.

Configure el Modo de reloj automática o manualmente.

Automático: Seleccione su zona horaria. (según el país)

Manual: Permite configurar manualmente la fecha y la hora actuales.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E

de antena para guardar.

Selección de un canal

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E

fuente del canal que se desee memorizar. Al configurar la fuente de la antena en Cable, se

muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a

los canales. Para obtener más información, consulte Canal → Sintonización automática

Pulse el botón ENTER E

Si desea reiniciar esta función...

Seleccione Sistema - Plug & Play (configuración inicial). Escriba su código PIN de 4 dígitos. El número PIN predeterminado

es “0-0-0-0”. Si desea cambiar el número PIN, utilice la función Cambiar PIN.

Aunque haya ejecutado Plug & Play (MENU → Sistema) en el comercio, deberá hacerlo de nuevo en su domicilio.

Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia en el modo de espera

Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por

Si hay un cable HDMI a DVI conectado al puerto HDMI IN 1 (DVI), el audio no funciona.

La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no funcione

si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI. En tales

casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua, solicite una

Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error de

Uso de un cable euroconector (Scart)

En el modo Ext., la salida DTV sólo admite vídeo y audio MPEG SD.

SERVICE: Conector sólo para servicio. HDMI OUTConexión HDMI EXT Conexión con Euroconector[PD530-XC]BN68-03712A-00L04.indb 8 2011-04-29 오후 1:51:23Español - 9

Conexión de un dispositivo de audio y un PC

Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theatre

DVD, PC Uso de una conexión de auriculares

: Puede conectar los auriculares a la salida de auriculares del equipo. Cuando están conectados los

auriculares, el sonido de los altavoces integrados se desconecta.

El uso de la función de sonido puede estar restringido cuando se conectan auriculares al televisor.

El volumen de los auriculares y el del televisor se ajustan por separado. Conexión de auriculares[PD530-XC]BN68-03712A-00L04.indb 9 2011-04-29 오후 1:51:23Español - 10

¦ Mediante un cable HDMI, HDMI a DVI o D-sub

La conexión mediante el cable HDMI quizás no se admita según el PC.

Modos de visualización (una entrada HDMI a DVI)

La resolución óptima es 1920 x 1080 a 60 Hz. Modo ResoluciónFrecuencia horizontal (kHz)Frecuencia vertical (Hz) Frecuencia de reloj de píxeles (MHz)Polaridad de sincronización (H/V) IBM 640x350720x40031,46931,469 70,08670,087 25,17528,322 +/-

En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 1(DVI).

Si hay un cable HDMI a DVI conectado al puerto HDMI IN 1 (DVI), el audio no funciona.

No se admite el modo entrelazado.

El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.

Los modos Independiente y Compuesto no se admiten. SOG (Sync On Green) no se admite. DVI OUTHDMI OUT Conexión de PC [PD530-XC]BN68-03712A-00L04.indb 10 2011-04-29 오후 1:51:24Español - 11

Conexión en una ranura de INTERFAZ COMÚN Uso de la “TARJETA CI o CI+”

Para ver canales de pago se debe insertar una “TARJETA CI o CI+”.

• Si no se inserta una “TARJETA CI o CI+” algunos canales mostrarán

el mensaje de “Señal codificada”.

• En 2 o 3 minutos aparecerá en la pantalla la información del enlace

que contiene un número telefónico, un identificador de “TARJETA CI

o CI+”, un identificador del sistema y demás información. Si aparece

un mensaje de error, póngase en contacto con su proveedor de

• Si ha terminado la configuración de la información del canal,

aparecerá el mensaje “Actualización completa”, indicando que la lista

de canales ya se ha actualizado.

Debe obtener una “TARJETA CI o CI+” en un proveedor local de servicios.

Para retirar la “TARJETA CI o CI+”, extráigala cuidadosamente con las manos, puesto que si cae al suelo se puede

Inserte la “TARJETA CI o CI+” en la dirección marcada sobre ella.

La ubicación de la ranura COMMON INTERFACE puede variar según el modelo.

La “TARJETA CI o CI+” no se admite en algunos países o zonas; consulte a su distribuidor local.

Si tiene cualquier problema, póngase en contacto con un proveedor del servicio.

Inserte la “TARJETA CI o CI+”que admita la configuración de la antena actual. La pantalla no se verá, o bien se verá

[PD530-XC]BN68-03712A-00L04.indb 11 2011-04-29 오후 1:51:25Español - 12

Uso del manual electrónico

Pantalla de visualización

Cómo conmutar entre el manual electrónico y los menús correspondientes.

Esta función no está habilitada en algunos menús.

1. Pulse el botón rojo para seleccionar Inténtelo si desea

ejecutar el menú correspondiente.

2. Para volver a la pantalla del manual electrónico, pulse el

1. Pulse el botón ENTER E

en el área de contenidos. Se

muestra el mensaje “¿Desea ejecutarlo?”. Seleccione

Sí y, a continuación, pulse el botón ENTER E

Aparece la ventana de la OSD.

2. Para volver a la pantalla del manual electrónico, pulse el

Puede leer la presentación y las instrucciones de las funciones almacenadas en el

→ Asistencia técnica → e-Manual → ENTER E

Si desea volver al manual electrónico, pulse el botón E-MANUAL del mando a distancia.

No puede utilizar la función Inténtelo si el menú no está activado. E-MANUALFunciones básicasCambio del modo de imagen preseleccionadoAjuste de la con guración de la imagenCambio de las opciones de la imagenCambio del modo de sonido preseleccionadoAjuste de la con guración del sonido } Índice E Entrar e SalirPantalla del televisor: Muestra la pantalla de la fuente de entrada actual.Cambiar la categoría. Pulse los botones l

r para seleccionar la categoría que desee.Muestra la lista de menús secundarios. Pulse el botón ENTER E para seleccionar el menú secundario que desee.Funcionamiento de los botones: } Azul (Índice): Muestra la pantalla del índice. E Entrar: Seleccionar una categoría o un menú secundario. e Salir: Salir del manual electrónico. Inténtelo

 Changing the Preset Picture Mode ■ Modo imagen t

Seleccione el tipo de imagen preferido.

• Dinámico: Adecuado para un entorno iluminado.

• Estándar: Adecuado para un entorno normal.

: Adecuado para reducir la fatiga ocular.

• Película: Adecuado para ver películas en un entorno oscuro.

• Ocio: Adecuado para ver películas y para juegos.

N Sólo está disponible en modo PC.

 Cambio del modo de la imagen preseleccionado

→ Imagen → Modo imagen → ENTER E ■ Modo imagen

Seleccione el tipo de imagen preferido.

N Cuando una fuente de entrada está establecida como PC, el Modo imagen

sólo está disponible en Estándar y Ocio.

• Dinámico: Adecuado para un entorno iluminado.

• Estándar: Adecuado para un entorno normal.

: Adecuado para reducir la fatiga ocular.

• Película: Adecuado para ver películas en un entorno oscuro.

• Ocio: Adecuado para ver películas y para juegos.

N Sólo está disponible cuando se conecta un ordenador. Funciones básicas > Cambio del modo de la imagen preseleccionado (5/10) a

Salir Imagen Modo imagen : Estándar

Visualización de los contenidos

Cuando vea las instrucciones del manual electrónico, pulse el

botón amarillo para agrandar la pantalla. Se puede desplazar

por la pantalla agrandada con los botones

Para volver a la pantalla anterior, pulse el botón

Cómo buscar una palabra clave mediante la página de índice

Es posible que esta función no se admita según el idioma.

1. Si desea buscar una palabra clave, pulse el botón azul para seleccionar Índice.

2. Pulse los botones

para seleccionar el orden de caracteres que desee.

para seleccionar la palabra clave que desee ver y, a continuación, pulse el botón ENTER E

4. Puede ver la pantalla correspondiente de instrucciones del manual electrónico.

Para cerrar la pantalla Índice pulse el botón RETURN.

a Inténtelo b Inicio { Zoom } Índice L Página e SalirFunciones básicas > Cambio del modo de la imagen preseleccionado (5/10) Área de contenidos: Puede ver los contenidos

correspondientes al menú secundario

seleccionado. Para ir a la página anterior o

siguiente, pulse los botones

Funcionamiento de los botones:

Rojo (Inténtelo): Muestra los menús correspondientes.

Verde (Inicio): Va a la pantalla de inicio del manual electrónico.

(Página): Va a la página anterior o siguiente.  Cambio del modo de la imagen preseleccionado O MENU m

→ Imagen → Modo imagen → ENTER E

■ Modo imagenSeleccione el tipo de imagen preferido. N Cuando una fuente de entrada está establecida como PC, el Modo

imagen sólo está disponible en Estándar y Ocio. • Dinámico: Adecuado para un entorno iluminado.• Estándar: Adecuado para un entorno normal.• Natural para LED 5003 : Adecuado para reducir la fatiga ocular.• Película: Adecuado para ver películas en un entorno oscuro.• Ocio: Adecuado para ver películas y para juegos. N Sólo está disponible cuando se conecta un ordenador. R Volver  Cambio del modo de la imagen preseleccionado O MENU m

→ Imagen → Modo imagen → ENTER E

■ Modo imagenSeleccione el tipo de imagen preferido. N Cuando una fuente de entrada está establecida como PC, el Modo imagen sólo está disponible en Estándar y Ocio.• Dinámico: Adecuado para un entorno iluminado.• Estándar: Adecuado para un entorno normal.• Natural para LED 5003 : Adecuado para reducir la fatiga ocular.• Película: Adecuado para ver películas en un entorno oscuro. [PD530-XC]BN68-03712A-00L04.indb 13 2011-04-29 오후 1:51:32Español - 14

Instalación del montaje mural

Instalación del equipo de montaje mural

El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared.

Si desea más información sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que se

facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico.

Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la

instalación del televisor.

Especificaciones del equipo de montaje mural (VESA)

El kit de montaje mural se vende por separado.

Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción,

póngase en contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y

causar graves lesiones personales.

Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

Al adquirir el equipo de montaje mural, también se distribuye un manual de instalación detallado y todas las piezas

necesarias para el montaje.

No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de

tornillos estándar VESA. Los tornillos que sean demasiado largos pueden causar daños en el interior del televisor.

Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede

variar dependiendo de las especificaciones del montaje mural.

No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de

causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple

las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.

El modelo de 55” no es compatible con las especificaciones VESA. Por ello, debe usar nuestro equipo de montaje

mural exclusivo para este modelo.

No monte el televisor con una inclinación de más de 15 grados.

Tornillo estándar Cantidad

Desenrosque los tornillos del kit antes de instalar el montaje mural en la

No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una

descarga eléctrica con riesgo de causar lesiones personales.

[PD530-XC]BN68-03712A-00L04.indb 14 2011-04-29 오후 1:51:33Español - 15

Solución de problemas

Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona,

visite “www.samsung.com” y haga clic en Asistencia técnica o llame al centro de atención al cliente que

encontrará en la lista de la última página.

Problemas Soluciones y explicaciones

El televisor no se enciende. • Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

• Compruebe que la toma de la pared funcione.

• Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a

distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

No hay imagen ni vídeo. • Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y

de los dispositivos externos).

• Establezca la salida de vídeo del dispositivo externo (decodificador de cable/satélite, DVD, Blu-ray, etc.)

de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo

externo es HDMI, se debe conectar a una entrada HDMI en el televisor.

• Compruebe que los dispositivos externos estén encendidos.

• Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia.

El mando a distancia no funciona. • Cambie las pilas del mando a distancia; haga coincidir los polos (+/–).

• Limpie la ventana de transmisión del sensor del mando a distancia.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 5~6 pies.

El mando a distancia del cable/decodificador

no enciende ni apaga el televisor ni ajusta el

• Programe el mando a distancia del decodificador de cable/satélite para que haga funcionar el televisor.

Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG.

Algunas de las imágenes y funciones mostradas sólo están disponibles en unos modelos determinados.

Puede mantener su televisor en un estado óptimo actualizando el último firmware en la página web (samsung.com

→Asistencia técnica →Descargas) por USB.

Listado de características

Excelente interfaz digital: El sintonizador digital HD incorporado permite ver las emisiones HD que no exigen una suscripción

sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodificador).

[PD530-XC]BN68-03712A-00L04.indb 15 2011-04-29 오후 1:51:33Español - 16

Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, evite que los

niños se cuelguen del televisor o lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves

o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para

mejorar la estabilidad y la seguridad instale un dispositivo antivuelco, como se explica a continuación.

Para impedir que el televisor se caiga

1. Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese de que

los tornillos estén bien afirmados en la pared.

Según el tipo de pared quizás necesite algún material adicional para el

Las grapas, los tornillos y la cadena no se suministran con el producto;

deberá adquirirlos por separado.

2. Quite los tornillos de la parte central posterior del televisor, introdúzcalos en las

grapas y monte de nuevo los tornillos en el televisor.

Quizás con el televisor no vayan incluidos los tornillos. En tal caso debe

adquirirlos por separado con estas especificaciones.

3. Monte una cadena fuerte entre las grapas del televisor y de la pared de manera

que quede bien tensada.

Instale el televisor cerca de la pared para evitar que caiga hacia atrás.

Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor.

Cuando desee mover el televisor deberá aflojar la cadena.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier

signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador

Almacenamiento y mantenimiento

Si ha adherido pegatinas en el pantalla del televisor, al despegarlas pueden quedar restos. Limpie la pantalla para ver la

No rocíe agua ni ningún producto limpiador directamente

sobre el producto. Si penetra líquido en el producto se

puede originar un problema en el funcionamiento, un

incendio o una descarga eléctrica.

Limpie el producto con un paño suave ligeramente

humedecido con agua.

Resolución de pantalla 1920 X 1080

Consideraciones medioambientales

Temperatura de funcionamiento

Humedad de funcionamiento

Temperatura de almacenamiento

Humedad de almacenamiento

10°C a 40°C (50°F a 104°F)

10% al 80%, sin condensación

-20°C a 45°C (-4 °F a 113 °F)

5% al 95%, sin condensación

Sistema de televisión Analógico: B/G, D/K, L, I (Según la selección del país)

Digital: DVB-T/DVB-C Sistema de color/vídeo Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Audio: Lineal de dos canales PCM 32/44,1/48 kHz, 16/20/24 bits.

Soporte giratorio (izquierda/derecha) -20˚ ~ 20˚

Nombre del modelo PS51D530 PS59D530

Tamaño de pantalla 51 pulgadas 59 pulgadas

El diseño y las especificaciones pueden cambiar sin previo aviso.

Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al

• Manual do utilizador • Pano de limpeza

na tomada de CA: 3/4 polegadas

Selecciona, de forma alternada, Teletexto

externo seleccionado.

um submenu. Para ir para a página anterior ou

• Verifique se a tomada de parede está a funcionar devidamente.

pelo telecomando. Se o televisor ligar, consulte a secção “O telecomando não funciona” abaixo.

dispositivos externos).

Características técnicas
