MANUAL DE USUARIO UA40H6400AW SAMSUNG

[UH6400-SH]BN68-06044G-00L04.indb 23 2014-06-27  3:36:02Español - 2

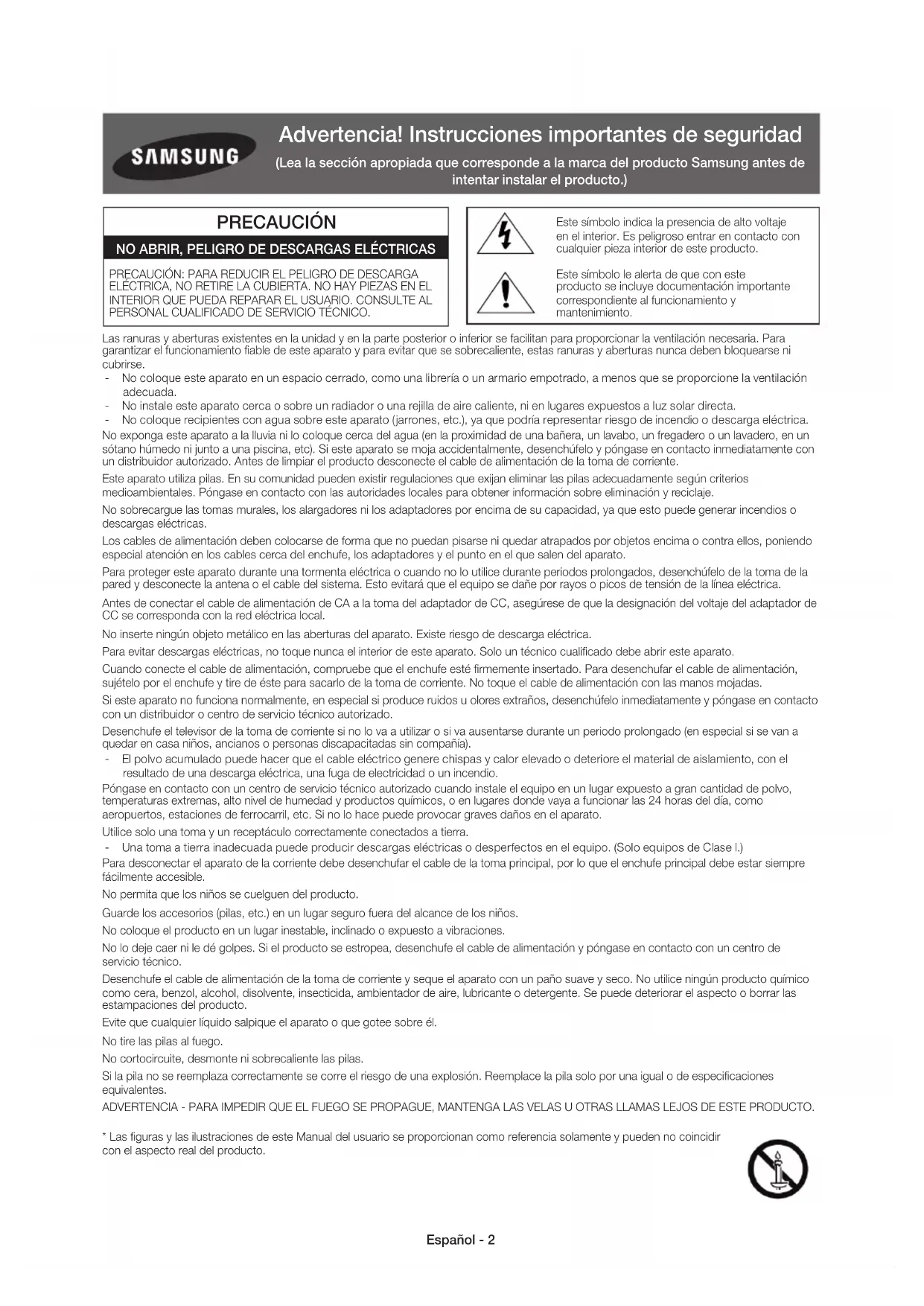

Advertencia! Instrucciones importantes de seguridad

(Lea la sección apropiada que corresponde a la marca del producto Samsung antes de

intentar instalar el producto.)

PRECAUCIÓN NO ABRIR, PELIGRO DE DESCARGAS ELÉCTRICAS PRECAUCIÓN: PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA. NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.

Este símbolo indica la presencia de alto voltaje

en el interior. Es peligroso entrar en contacto con

cualquier pieza interior de este producto.

Este símbolo le alerta de que con este

producto se incluye documentación importante

correspondiente al funcionamiento y

Las ranuras y aberturas existentes en la unidad y en la parte posterior o inferior se facilitan para proporcionar la ventilación necesaria. Para

garantizar el funcionamiento fiable de este aparato y para evitar que se sobrecaliente, estas ranuras y aberturas nunca deben bloquearse ni

- No coloque este aparato en un espacio cerrado, como una librería o un armario empotrado, a menos que se proporcione la ventilación

- No instale este aparato cerca o sobre un radiador o una rejilla de aire caliente, ni en lugares expuestos a luz solar directa.

- No coloque recipientes con agua sobre este aparato (jarrones, etc.), ya que podría representar riesgo de incendio o descarga eléctrica.

No exponga este aparato a la lluvia ni lo coloque cerca del agua (en la proximidad de una bañera, un lavabo, un fregadero o un lavadero, en un

sótano húmedo ni junto a una piscina, etc). Si este aparato se moja accidentalmente, desenchúfelo y póngase en contacto inmediatamente con

un distribuidor autorizado. Antes de limpiar el producto desconecte el cable de alimentación de la toma de corriente.

Este aparato utiliza pilas. En su comunidad pueden existir regulaciones que exijan eliminar las pilas adecuadamente según criterios

medioambientales. Póngase en contacto con las autoridades locales para obtener información sobre eliminación y reciclaje.

No sobrecargue las tomas murales, los alargadores ni los adaptadores por encima de su capacidad, ya que esto puede generar incendios o

descargas eléctricas.

Los cables de alimentación deben colocarse de forma que no puedan pisarse ni quedar atrapados por objetos encima o contra ellos, poniendo

especial atención en los cables cerca del enchufe, los adaptadores y el punto en el que salen del aparato.

Para proteger este aparato durante una tormenta eléctrica o cuando no lo utilice durante periodos prolongados, desenchúfelo de la toma de la

pared y desconecte la antena o el cable del sistema. Esto evitará que el equipo se dañe por rayos o picos de tensión de la línea eléctrica.

Antes de conectar el cable de alimentación de CA a la toma del adaptador de CC, asegúrese de que la designación del voltaje del adaptador de

CC se corresponda con la red eléctrica local.

No inserte ningún objeto metálico en las aberturas del aparato. Existe riesgo de descarga eléctrica.

Para evitar descargas eléctricas, no toque nunca el interior de este aparato. Solo un técnico cualificado debe abrir este aparato.

Cuando conecte el cable de alimentación, compruebe que el enchufe esté firmemente insertado. Para desenchufar el cable de alimentación,

sujételo por el enchufe y tire de éste para sacarlo de la toma de corriente. No toque el cable de alimentación con las manos mojadas.

Si este aparato no funciona normalmente, en especial si produce ruidos u olores extraños, desenchúfelo inmediatamente y póngase en contacto

con un distribuidor o centro de servicio técnico autorizado.

Desenchufe el televisor de la toma de corriente si no lo va a utilizar o si va ausentarse durante un periodo prolongado (en especial si se van a

quedar en casa niños, ancianos o personas discapacitadas sin compañía).

- El polvo acumulado puede hacer que el cable eléctrico genere chispas y calor elevado o deteriore el material de aislamiento, con el

resultado de una descarga eléctrica, una fuga de electricidad o un incendio.

Póngase en contacto con un centro de servicio técnico autorizado cuando instale el equipo en un lugar expuesto a gran cantidad de polvo,

temperaturas extremas, alto nivel de humedad y productos químicos, o en lugares donde vaya a funcionar las 24 horas del día, como

aeropuertos, estaciones de ferrocarril, etc. Si no lo hace puede provocar graves daños en el aparato.

Utilice solo una toma y un receptáculo correctamente conectados a tierra.

- Una toma a tierra inadecuada puede producir descargas eléctricas o desperfectos en el equipo. (Solo equipos de Clase l.)

Para desconectar el aparato de la corriente debe desenchufar el cable de la toma principal, por lo que el enchufe principal debe estar siempre

fácilmente accesible.

No permita que los niños se cuelguen del producto.

Guarde los accesorios (pilas, etc.) en un lugar seguro fuera del alcance de los niños.

No coloque el producto en un lugar inestable, inclinado o expuesto a vibraciones.

No lo deje caer ni le dé golpes. Si el producto se estropea, desenchufe el cable de alimentación y póngase en contacto con un centro de

Desenchufe el cable de alimentación de la toma de corriente y seque el aparato con un paño suave y seco. No utilice ningún producto químico

como cera, benzol, alcohol, disolvente, insecticida, ambientador de aire, lubricante o detergente. Se puede deteriorar el aspecto o borrar las

estampaciones del producto.

Evite que cualquier líquido salpique el aparato o que gotee sobre él.

No tire las pilas al fuego.

No cortocircuite, desmonte ni sobrecaliente las pilas.

Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especificaciones

ADVERTENCIA - PARA IMPEDIR QUE EL FUEGO SE PROPAGUE, MANTENGA LAS VELAS U OTRAS LLAMAS LEJOS DE ESTE PRODUCTO.

* Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden no coincidir

con el aspecto real del producto.

[UH6400-SH]BN68-06044G-00L04.indb 2 2014-06-27  3:36:03Español - 3

¿Qué hay en la caja?

Samsung Smart Control y 2 pilas AA Guía de información legal

Manual de usuario Cable de alimentación

Tarjeta de garantía (no disponible en algunos lugares) Gafas activas 3D Samsung

Adaptador de tarjeta CI Cable de extensión para infrarrojos Soporte de cables

Adaptador de montaje mural

(modelos de 55 pulgadas y superiores)

- Compruebe que los artículos siguientes vengan incluidos con su televisor. Si falta alguno, póngase en contacto con su

- El color y la forma de los componentes pueden variar según los modelos.

- Los cables no incluidos se pueden adquirir por separado.

- Cuando abra la caja compruebe que no haya accesorios ocultos por los materiales del embalaje.

Advertencia: La pantalla se puede dañar si se presiona

directamente sobre ella. Le recomendamos que levante el televisor

sujetándolo por los bordes, como se muestra en la ilustración.

[UH6400-SH]BN68-06044G-00L04.indb 3 2014-06-27  3:36:04Español - 4

Montaje del televisor en el soporte

Asegúrese de que no falte ningún accesorio y monte el soporte siguiendo las instrucciones de montaje proporcionadas.

Montaje del televisor en la pared con el kit de

montaje mural (opcional)

Si instala este producto en la pared, debe seguir únicamente las recomendaciones del fabricante. Si no se

instala correctamente, el producto se puede deslizar o caer y causar lesiones graves a niños o adultos y

Instalación del equipo de montaje mural

El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared.

Si desea información detallada sobre la instalación del montaje mural, consulte las instrucciones proporcionadas con el

equipo. Le recomendamos que se ponga en contacto con un técnico para obtener ayuda con la instalación del soporte

mural. No le aconsejamos que lo haga usted mismo. Samsung Electronics no se hace responsable de los daños causados al

producto, al usuario o a terceros si el usuario decide efectuar la instalación del montaje mural personalmente.

55"~75" pulgadas - Adaptador de montaje mural (4)

Antes de instalar cualquier otro kit de montaje de pared, instale el adaptador que se suministra por separado con el televisor.

- Consulte el "Manual de instalación" incluido en nuestro kit de montaje de pared.

Especificaciones del equipo de montaje mural (VESA)

El kit de montaje mural se vende por separado. Instale el montaje mural en una pared sólida, perpendicular al suelo. Para

instalar el montaje mural en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se

instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.

- Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

- Al adquirir nuestro equipo de montaje mural, también se proporciona un manual de instalación detallado y todas las

piezas necesarias para el montaje.

- No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

- No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de tornillos

estándar VESA. Si los tornillos son demasiado largos pueden causar daños en el interior del televisor.

[UH6400-SH]BN68-06044G-00L04.indb 4 2014-06-27  3:36:04Español - 5

- Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de estos puede

variar según las especificaciones del montaje mural.

- No apriete excesivamente los tornillos; podría dañar el producto o provocar la caída de este con riesgo de causar

lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

- Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple con

las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.

- No monte el televisor con una inclinación de más de 15 grados.

Si utiliza un montaje mural de terceros, tenga en cuenta la longitud del tornillo (C) de montaje que se muestra a continuación.

No instale el equipo de montaje mural mientras el televisor esté encendido. Se podría producir una

descarga eléctrica con riesgo de causar lesiones personales.

Ventilación adecuada del televisor

Cuando instale el televisor, deje una distancia de al menos 10 cm entre el televisor y otros objetos (paredes, laterales del

mueble, etc.) para asegurar una ventilación adecuada. Si no se mantiene una ventilación adecuada se podría producir un

incendio o un problema con el producto como resultado del aumento de la temperatura interna.

Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o este se podría caer con el

riesgo de causar lesiones personales.

- Cuando instale el televisor sobre un soporte o en un montaje mural, es muy aconsejable utilizar solamente las piezas

proporcionadas por Samsung Electronics.

Instalación con soporte Instalación con montaje mural

- Según el modelo, el aspecto de su televisor puede ser distinto de las imágenes de este manual.

- Tenga cuidado cuando toque el televisor. Algunas partes pueden estar calientes.

[UH6400-SH]BN68-06044G-00L04.indb 5 2014-06-27  3:36:05Español - 6

Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. Evite

especialmente que los niños se cuelguen del televisor o lo desestabilicen. El televisor

podría caer sobre ellos y causarles lesiones graves o incluso la muerte. Siga las medidas

de seguridad del folleto incluido con el televisor. Para mejorar la estabilidad y la seguridad

puede adquirir un dispositivo antivuelco e instalarlo como se explica a continuación.

Para impedir que el televisor se caiga

1. Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese

de que los tornillos estén bien afirmados en la pared.

- Según el tipo de pared quizás necesite algún material adicional para

- Las grapas, los tornillos y la cadena no se suministran con el

producto; deberá adquirirlos por separado.

2. Quite los tornillos de la parte central posterior del televisor, póngalos en las

grapas y vuelva a ajustar los tornillos en el televisor.

- Es posible que con el televisor no se incluyan los tornillos. En tal caso

deberá adquirir tornillos con estas especificaciones.

- Especificaciones de los tornillos: Para 40 ~ 75 pulgadas: M8

3. Monte una cadena fuerte entre las grapas del televisor y las grapas de la

pared de manera que quede bien tensada.

- Instale el televisor cerca de la pared para que no caiga hacia atrás.

- Para mayor seguridad, las grapas de la pared deben estar a la misma o a

menor altura que las grapas del televisor.

- Cuando desee mover el televisor deberá aflojar la cadena.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruebe las conexiones periódicamente para detectar

cualquier signo de daño. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador

Disposición de los cables con el soporte de cables

- El método para utilizar el soporte de cables puede variar según el modelo específico.

- El color y la forma del producto

pueden variar según el modelo.

[UH6400-SH]BN68-06044G-00L04.indb 6 2014-06-27  3:36:06Español - 7

Conexión de los dispositivos al televisor

Puede conectar varios dispositivos externos en los conectores localizados en la parte posterior del producto. Compruebe los

conectores y, a continuación, consulte las instrucciones de montaje proporcionadas para obtener más información sobre los

dispositivos externos admitidos.

Conexión a una ranura COMMON INTERFACE

(ranura de tarjeta para la visualización del

- Apague el televisor para conectar o desconectar una tarjeta CI o un adaptador de tarjeta CI.

Montaje del adaptador de la tarjeta CI Monte el adaptador como se muestra.

- Para instalar el adaptador de la TARJETA CI, retire el adhesivo del televisor.

Para conectar el adaptador de la TARJETA CI, siga estos pasos.

- Recomendamos montar el adaptador antes de realizar la instalación del montaje mural o

insertar la “TARJETA CI o CI+”.

1. Inserte el adaptador de la TARJETA CI en los dos orificios del producto 1.

- Localice los dos orificios de la parte posterior del televisor junto al puerto

2. Conecte el adaptador de la TARJETA CI en el puerto

3. Inserte la “TARJETA CI o CI+”.

Le recomendamos que monte el adaptador de la tarjeta CI e inserte esta (tarjeta para la visualización) antes de

instalar el televisor en la pared, ya que después resultaría más difícil y peligroso hacerlo.

[UH6400-SH]BN68-06044G-00L04.indb 7 2014-06-27  3:36:06Español - 8

Uso de la “TARJETA CI o CI+”

Para ver canales de pago se debe insertar la “TARJETA CI o CI+”.

- Si no se inserta la “TARJETA CI o CI+” algunos canales mostrarán el

mensaje “Señal codificada”.

- Al cabo de 2 o 3 minutos aparecerá la información de

emparejamiento que contiene un número de teléfono, el identificador

de “TARJETA CI o CI+”, el identificador del sistema y demás

información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios.

- Cuando termine la configuración de la información del canal, aparecerá el mensaje “Actualización finalizada” indicando

que la lista de canales se ha actualizado.

- Deberá obtener una “TARJETA CI o CI+” en un proveedor local de servicio de cable.

- Para retirar la “TARJETA CI o CI+”, extráigala cuidadosamente ya que si cae al suelo se puede estropear.

- Inserte la “TARJETA CI o CI+” en la dirección marcada sobre ella.

- La ubicación de la ranura COMMON INTERFACE puede variar según el modelo.

- Una “TARJETA CI o CI+” no se admite en algunos países y zonas; consulte a su distribuidor local.

- Si tiene cualquier problema, póngase en contacto con un proveedor de servicios.

- Inserte la “TARJETA CI o CI+” que admita la configuración de la antena actual. La pantalla se verá distorsionada o no

Si conecta el TV a una red podrá acceder a servicios en línea como Smart Hub y actualizar el software.

Conexión de la red - Inalámbrica

Conecte el televisor a Internet con un enrutador o un módem estándar.

Enrutador IP inalámbrico o módem

con servidor DHCP Cable LAN (no suministrado)

Conexión de la red - Cable

Según la configuración de la red hay tres formas principales de conectar el televisor a la red mediante cable. Se muestran a

Cable de módem (no suministrado) Cable LAN (no suministrado)

Panel posterior del TV Módem externo

Panel posterior del TV Módem externo

(ADSL / VDSL / TV por cable)

Enrutador IP con servidor

Puerto LAN en la pared

Cable LAN (no suministrado)

Panel posterior del TV

- El televisor no admite una velocidad de red igual o inferior a 10 Mbps.

- Para la conexión, utilice un cable Cat 7.

[UH6400-SH]BN68-06044G-00L04.indb 9 2014-06-27  3:36:07Español - 10

Samsung Smart Control

- Los colores y la forma pueden variar según el modelo.

Enciende y apaga el televisor.

Pulse este botón para utilizar la ventana

Con el mando a distancia virtual en la

pantalla, puede introducir números,

controlar contenidos y utilizar

funciones fácilmente.

Inicia el reconocimiento de voz.

Cuando el icono de micrófono

aparezca en la pantalla, diga un

comando de voz por el micrófono.

- Diga un comando de voz a una

distancia entre 10 y 15 cm del

micrófono y con un volumen de

: Enciende y apaga el

Métodos abreviados de

las opciones para activar

- Panel táctil: Ponga un dedo sobre

el panel táctil y mueva el Samsung

Smart Control. El puntero de la

pantalla se mueve en la dirección en

que se mueve el Samsung Smart

Control. Pulse el panel táctil para

ejecutar el elemento resaltado.

: Mueve el puntero o el

: Vuelve al menú anterior.

Asimismo, si pulsa este botón mientras

ve la televisión, puede volver al canal

: Mantenga pulsado este botón para

salir de todas las aplicaciones que se

Utilice estos botones con funciones

específicas. Utilice estos botones de

acuerdo con las indicaciones en la

pantalla del televisor.

Inicia Smart Hub. Si pulsa

mientras se está ejecutando una

aplicación, esta finaliza.

: Muestra la programación de

los canales digitales.

: Mantenga pulsado para

Botón de color: Utilice estos botones

de colores para acceder a las

opciones adicionales disponibles de la

función que está utilizando.

: Mantenga pulsado para

: Mantenga pulsado para ver

información sobre el canal digital

o el archivo multimedia actual.

: Muestra el menú en la pantalla.

visualización de espectáculos deportivos.

[UH6400-SH]BN68-06044G-00L04.indb 10 2014-06-27  3:36:08Español - 11

Inserción de las pilas en el Samsung Smart Control

Para utilizar el Samsung Smart Control, consulte la siguiente ilustración e inserte las pilas en la unidad.

1. Tire suavemente de la muesca de la tapa de las pilas y retire la tapa una vez liberada.

2. Inserte las 2 pilas alcalinas AA con cuidado de alinear correctamente los polos positivo y negativo.

3. Coloque la tapa de las pilas en el mando a distancia e inserte la parte superior de la tapa en el mando a distancia.

4. Presione los enganches de ambos lados de la tapa de las pilas en el orden que se muestra para fijar completamente la

tapa al mando a distancia.

Encendido del televisor

Encienda el televisor con el botón

del mando a distancia o el panel del televisor.

- El color y la forma del producto pueden variar según el modelo.

- El controlador del televisor, un botón similar a un pequeño joystick situado en la parte posterior derecha del televisor,

permite controlar el televisor sin utilizar el mando a distancia.

mR P Sensor del mando a distancia

Cuando se utiliza el Samsung Smart Control,

el indicador LED de la posición de espera no

funciona (excepto el botón

Controlador del televisor

[UH6400-SH]BN68-06044G-00L04.indb 11 2014-06-27  3:36:08Español - 12 Configuración inicial El cuadro de diálogo de la configuración inicial aparece cuando se enciende el televisor primera vez. Siga las indicaciones en pantalla para completar el proceso de configuración inicial, incluidas la elección del idioma de los menús, la búsqueda de canales, la conexión a la red, etc. Durante cada paso puede elegir una opción o saltárselo. Puede llevar a cabo manualmente este proceso más adelante en el menú Sistema > Configuración . - Si conecta un dispositivo a HDMI1 antes de iniciar la instalación, el Tipo de canal cambia a Decodificador

automáticamente. - Si no desea seleccionar el Decodificador, seleccione Antena .

Cambio de la contraseña Sistema > Cambiar PIN Cambio de la contraseña del televisor 1. Ejecute Cambiar PIN e introduzca la contraseña actual en el campo de la contraseña. La contraseña predeterminada es “0-0-0-0”.2. Introduzca la nueva contraseña y después introdúzcala de nuevo para confirmarla. El cambio de contraseña se ha completado. - Si ha olvidado el código PIN, pulse los botones en la siguiente secuencia para reiniciar el PIN a “0-0-0-0”:Cuando se enciende el televisor: MUTE → Subir el volumen → RETURN → Bajar el volumen → RETURN → Subir el volumen → RETURN Selección de la fuente de vídeo Puede seleccionar un dispositivo externo conectado mediante el botón SOURCE . Por ejemplo, para cambiar a una consola de videojuegos conectada al segundo conector HDMI, pulse SOURCE. En la lista Fuente, seleccione HDMI2 para cambiar la señal de entrada al modo HDMI. Los nombres de los conectores pueden variar según el producto.Las siguientes opciones están disponibles en la pantalla Fuente :

TOOLS Seleccione un puerto conectado a un dispositivo externo y mantenga pulsado el botón Enter. Las funciones disponibles son las siguientes: - Las opciones disponibles para cada conector pueden variar. Editar nombre Cambiar el nombre de los dispositivos conectados al televisor para facilitar la identificación de las fuentes externas.Por ejemplo, puede designar a un ordenador conectado al televisor mediante un cable HDMI-DVI como DVI PC . Otra opción es designar a un ordenador conectado al televisor mediante un cable HDMI-DVI como PC

. También puede designar a un dispositivo AV conectado al televisor mediante un cable HDMI-DVI como Dispositivos DVI .

Información Ver información detallada sobre los dispositivos conectados. Anynet+ (HDMI-CEC) Muestra una lista de los dispositivos compatibles con Anynet+ (HDMI-CEC) conectados al televisor. - Esta opción solo está disponible si Anynet+ (HDMI- CEC) está configurado como Activado .

Quitar USB Se utiliza para desconectar con seguridad el dispositivo USB conectado al televisor. Esta opción solo está disponible si se ha seleccionado un dispositivo USB.[UH6400-SH]BN68-06044G-00L04.indb 12 2014-06-27  3:36:08Español - 13

Uso del Samsung Smart Control

El Samsung Smart Control facilita el uso del televisor. Si pulsa el botón

, se muestra un mando a distancia virtual que

le permite introducir números, controlar contenidos y activar funciones de la pantalla fácilmente.

- Recomendamos utilizar el Samsung Smart Control a una distancia inferior a 6 m. La distancia adecuada puede variar

según las condiciones del entorno inalámbrico.

Emparejamiento del Samsung Smart Control

Para controlar el televisor con el Samsung Smart Control, debe conectar este al televisor a través de Bluetooth. Conecte el

Samsung Smart Control al televisor con el botón de emparejamiento del Samsung Smart Control.

- El Samsung Smart Control solo se puede conectar a un televisor.

Apunte el Samsung Smart Control hacia el sensor del mando a distancia del televisor y pulse el botón

- La posición del receptor del mando a distancia puede variar según el modelo.

Reconexión del Samsung Smart Control

Si el Samsung Smart Control deja de funcionar o no funciona correctamente, cambie las pilas, ya que la carga de estas

puede ser insuficiente para hacer funcionar el producto.

Si el problema persiste, restaure el emparejamiento del Samsung Smart Control con el televisor.

1. Pulse los botones

al mismo tiempo durante más de 3 segundos.

- Debe colocar el Samsung Smart Control aproximadamente a una distancia de 30-40 cm del televisor y apuntarlo

hacia el receptor del mando a distancia.

2. En la pantalla aparece la imagen de la conexión. Y, a continuación, Samsung Smart Control se conecta al televisor

Cuando vea este icono de alarma en la pantalla...

El siguiente icono de alarma indica que las pilas del Samsung Smart Control tienen poca

carga. Si aparece el icono de alarma, cambie las pilas. Samsung recomienda utilizar pilas

alcalinas por su más larga duración.

<Icono de alarma de pila baja> [UH6400-SH]BN68-06044G-00L04.indb 13 2014-06-27  3:36:09Español - 14

Uso del televisor moviendo el Samsung Smart Control

El Samsung Smart Control tiene un sensor de movimiento (sensor giroscópico) que facilita el control del televisor moviendo el

Samsung Smart Control.

Después de poner un dedo sobre el panel táctil, en la pantalla aparece un puntero. Mantenga la pulsación y mueva el

Samsung Smart Control. El puntero sigue el movimiento del Samsung Smart Control. También puede desplazar arriba y abajo

las pantallas desplazables.

- i retira el dedo del panel táctil, desparece el puntero de la pantalla.

Uso del televisor con el panel táctil

y seleccione la opción

Tutorial de Smart Control

para descubrir cómo utilizar el panel

táctil siguiendo las instrucciones de la pantalla.

Desplazamiento del enfoque/puntero

Pulse los botones direccionales (arriba, abajo, izquierda y derecha) para mover el puntero o el enfoque en la dirección

Acceso al menú y selección de un elemento

Pulse el panel táctil. Esto le permite acceder al menú del televisor o seleccionar un elemento.

Visualización del menú contextual en el Smart Hub

Mantenga pulsado el panel táctil desde la pantalla Smart Hub. Aparece el menú Opciones disponible para los elementos

- El menú Opciones depende del contexto.

Desplazamiento al panel de Smart Hub

En la pantalla Smart Hub, arrastre a izquierda o derecha en el panel táctil. Los paneles de Smart Hub se moverán a izquierda

Desplazamiento por el Web Browser

Arrastre arriba/abajo en el panel táctil en la pantalla del explorador web. Se desplaza por la pantalla de la web.

[UH6400-SH]BN68-06044G-00L04.indb 14 2014-06-27  3:36:09Español - 15

Visualización del mando a distancia en la pantalla (mando a

para mostrar el mando a distancia virtual en la pantalla. Con el mando a distancia virtual puede

introducir números, controlar contenidos y utilizar los botones del televisor fácilmente.

- Los botones del mando a distancia virtual pueden variar según sea el estado actual del televisor.

Control de los dispositivos externos con el

mando a distancia del televisor (Configurar

Configurar mando universal

- La disponibilidad depende del modelo específico y de la zona.

La función del mando a distancia universal permite controlar descodificadores de cable, reproductores Blu-ray, sistemas

Home Theatre y otros dispositivos externos conectados al televisor con el mando a distancia del televisor. Para utilizar el

mando de distancia del televisor como mando a distancia universal, en primer lugar debe conectar el cable de extensión para

infrarrojos (incluido).

- También puede utilizar la función Anynet+ (HDMI-CEC) para controlar algunos dispositivos externos Samsung con el

mando a distancia del televisor sin configuraciones adicionales. Para obtener más información, consulte el

- Algunos dispositivos externos conectados al televisor quizás no admitan la función del mando a distancia universal.

Configuración del mando a distancia universal

Conecte el cable de extensión para infrarrojos en el conector de salida IR del televisor, como se muestra en la ilustración,

y sitúe el extremo del transmisor a menos de 10 cm del receptor del dispositivo externo apuntando en la dirección del

receptor del mando a distancia. Si embargo, no debe haber ningún obstáculo entre el cable de extensión para infrarrojos y el

dispositivo externo. La presencia de obstáculos interfiere la transmisión de la señal del mando a distancia.

- Cuando se utiliza un dispositivo externo registrado con el mando a distancia universal en el Samsung Smart Control,

es posible utilizarlo sin conectar un cable de extensión para infrarrojos. Pero si desea utilizar un dispositivo externo con

, sí debe conectar un cable de extensión para infrarrojos.

Control de los dispositivos externos con el mando a distancia del

1. Encienda el dispositivo externo para el que desee configurar la función del mando a distancia universal y acceda a la

Configurar mando universal

en la parte superior de la pantalla. Se inicia el proceso de configuración del

mando a distancia universal.

3. Siga las instrucciones de la pantalla y registre el dispositivo. [UH6400-SH]BN68-06044G-00L04.indb 15 2014-06-27  3:36:09Español - 16

Funciones adicionales del televisor

incluye más información detallada de las funciones del televisor. Consulte

Inicio del e-Manual.

El e-Manual incorporado contiene información.

- También puede descargar una copia del e-Manual desde el sitio web de Samsung y leerlo en el ordenador o

- Las palabras en amarillo indican un elemento de menú; las palabras en negrita blanca indican botones del mando a

distancia. Las flechas se utilizan para indicar la ruta del menú. (Ejemplo:

. Se carga el e-Manual.

2. Seleccione una categoría en el lateral de la pantalla. Una vez hecha la selección, aparecen los contenidos de la categoría

3. Seleccione un elemento de la lista. Se abre la página correspondiente del e-Manual.

Si una explicación ocupa más de una pantalla...

Puede desplazar las páginas mediante uno de los métodos siguientes. • Sitúe el cursor en la página para mostrar / en la pantalla. Pulse el botón

Funciones adicionales del e-Manual

Carga de páginas mediante palabras claves

en el lateral de la pantalla para acceder a la pantalla de búsqueda. Introduzca el término que desea buscar

. Elija un elemento de los resultados de búsqueda para cargar la página correspondiente. [UH6400-SH]BN68-06044G-00L04.indb 16 2014-06-27  3:36:10Español - 17

Carga de páginas desde el índice

en el lateral de la pantalla para acceder a la pantalla del índice. Seleccione una palabra clave de la lista para

ir a la página correspondiente.

Uso del Historial para cargar páginas ya leídas

en el lateral de la pantalla. Se muestra una lista de páginas leídas previamente. Seleccione una

página. El e-Manual salta a la página seleccionada.

Acceso al menú desde el e-Manual (Inténtelo)

) en la descripción de una función para acceder directamente al menú correspondiente y pruebe la

Si desea leer una entrada del

que trata de una función determinada del menú en pantalla, pulse el botón

con el Samsung Smart Control.

- Algunas opciones de menú no se pueden utilizar.

Carga de las páginas de referencia

) en el lateral de la página de descripción de la función para acceder a la página de referencia

Actualización del e-Manual a la última versión

Puede actualizar el e-Manual del mismo modo que actualiza las aplicaciones.

1. Seleccione el elemento

2. Mantenga pulsado el botón Enter. Aparece el menú Opciones.

3. En la pantalla del menú Opciones, seleccione

se muestra en la pantalla solo cuando es necesaria una actualización.

en la ventana emergente y seleccione

a la última versión.

[UH6400-SH]BN68-06044G-00L04.indb 17 2014-06-27  3:36:10Español - 18

Solución de problemas

Si tiene algún problema con el televisor, consulte la lista Solución de problemas en primer lugar. Si ninguno de los consejos

funciona, visite “www.samsung.com” y haga clic en Atención al Cliente o póngase en contacto con el centro de llamadas que

encontrará en la lista de la última página.

Problemas Soluciones y explicaciones

El televisor no se enciende. Compruebe que el cable de alimentación CA esté bien conectado en la toma de la

pared y en el televisor.

Compruebe que la toma de la pared funcione.

Pulse el botón P del televisor para asegurarse de que el problema no está en el mando

a distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona” a

No hay imagen ni vídeo. Compruebe las conexiones de los cables. Desconecte y vuelva a conectar todos los

cables del televisor y de los dispositivos externos.

Establezca las salidas de vídeo de los dispositivos externos (descodificador de cable/

satélite, DVD, Blu-ray, etc.) de modo que coincidan con las conexiones de entrada

del televisor. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe

conectar a una entrada HDMI del televisor.

Compruebe que los dispositivos externos estén encendidos.

Asegúrese de seleccionar la fuente de entrada correcta.

Reinicie el dispositivo conectado desconectándolo y volviendo a conectar el cable de

alimentación del dispositivo.

El mando a distancia no funciona. Reemplace las pilas del mando a distancia. Asegúrese de que las pilas estén

instaladas con los polaridades (+/-) en la dirección correcta.

Limpie la ventana de transmisión del sensor del mando a distancia.

Apunte con el mando a distancia directamente al televisor desde una distancia de

El mando a distancia del cable/

descodificador no enciende ni

apaga el televisor o no ajusta el

Programe el mando a distancia del descodificador de cable/satélite para que haga

funcionar el televisor. Consulte el manual de usuario del descodificador de cable/

satélite para conocer el código del televisor SAMSUNG.

- Este panel LED TFT consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para

su fabricación. No obstante, puede que existan algunos píxeles brillantes u oscuros. Estos píxeles no influirán en el

rendimiento del aparato.

- Para mantener su televisor en un estado óptimo, actualice al último firmware en la página web de Samsung (samsung.

com > Atención al cliente > Centro de Descarga) mediante el dispositivo USB.

- Algunas de las imágenes y funciones mostradas solo están disponibles para unos modelos determinados.

[UH6400-SH]BN68-06044G-00L04.indb 18 2014-06-27  3:36:10Español - 19

Precauciones acerca del sensor económico y el

brillo de la pantalla

El sensor económico mide la iluminación de la sala y optimiza el brillo del televisor automáticamente para reducir el consumo

de energía. De esta manera el brillo del televisor pasa automáticamente a ser más fuerte o más atenuado. Para desactivar esta

No bloquee el sensor con ningún material. Podría reducirse el brillo de la imagen.

: Esta función de ahorro de energía ajusta automáticamente el brillo de la pantalla del televisor de

acuerdo con la iluminación ambiental detectada por el sensor de luz.

2. Para habilitar o deshabilitar el

3. Nota: Si la pantalla está demasiado oscura mientras ve la televisión en un entorno con poca luz, esto puede deberse al

[UH6400-SH]BN68-06044G-00L04.indb 19 2014-06-27  3:36:11Español - 20

¿Qué es la asistencia a distancia?

El servicio de asistencia a distancia de Samsung le ofrece ayuda individual por parte de un técnico de Samsung que a distancia

Hacer un diagnóstico del televisor

Ajustar la configuración del televisor

Recuperar la configuración de fábrica del televisor

Instalar las actualizaciones de firmware recomendadas

Recibir el servicio de asistencia tecnológica a distancia de Samsung para el televisor es muy sencillo.

1. Llame al Centro de

Atención al Cliente de

Samsung y solicite la

asistencia a distancia.

2. Abra el menú de su

televisor y vaya a la

3. Seleccione Control

remoto y proporcione el

4. El agente accederá a su

televisor. ¡Esto es todo!

Almacenamiento y mantenimiento

- Si se ha adherido una pegatina en la pantalla del televisor, al despegarla pueden quedar restos. Límpielos antes de

utilizar el televisor.

- Durante la limpieza se puede rayar el exterior y la pantalla del producto. Limpie cuidadosamente la parte exterior y la

pantalla con un paño suave para evitar que se raye.

No rocíe agua directamente sobre el producto. Si penetra

líquido en el producto se puede originar un problema en el

funcionamiento, un incendio o una descarga eléctrica.

Limpie el producto con un paño suave ligeramente

humedecido con agua. No utilice líquidos inflamables (por

ejemplo, benceno, disolventes) ni agentes limpiadores.

[UH6400-SH]BN68-06044G-00L04.indb 20 2014-06-27  3:36:11Español - 21

Especificaciones del televisor

Resolución de pantalla 1920 x 1080

Consideraciones medioambientales

Temperatura de funcionamiento

Humedad de funcionamiento

Temperatura de almacenamiento

Humedad de almacenamiento

10 °C a 40 °C (50 °F a 104 °F)

10% al 80%, sin condensacion

-20 °C a 45 °C (-4°F a 113°F)

5% al 95%, sin condensacion

Giro del soporte (izquierda/derecha) -15˚ ~ 15˚

Tamaño de pantalla (diagonal)

40 pulgadas 48 pulgadas

Dimensiones (an. x al. x pr.)

Tamaño de pantalla (diagonal)

Tamaño de pantalla (diagonal) 75 pulgadas

Giro del soporte (izquierda/derecha) 0˚

Sonido (salida) 15 W x 2

Dimensiones (an. x al. x pr.)

- El diseño y las especificaciones pueden cambiar sin previo aviso.

- Para obtener información sobre la fuente de alimentación y sobre el consumo de energía, consulte la etiqueta adherida

Para reducir el consumo de energía desenchufe el cable de alimentación si el televisor no se va a utilizar durante un periodo

registered trademarks of HDMI Licensing LLC in the United States and other countries.

Advertencia sobre las imágenes fijas

Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg), elementos de imágenes fijas (como logotipos

de canales de televisión, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc.) o programas con formato

de imagen panorámica o 4:3. Una visualización continuada de imágenes fijas puede causar un desgaste de la pantalla LED, lo

que afectará a la calidad de la imagen. Para reducir este riesgo, siga las recomendaciones siguientes:

Evite mostrar el mismo canal de televisión durante un tiempo prolongado.

Intente ver siempre las imágenes en pantalla completa. Utilice el menú del formato de imagen del televisor para obtener

la mejor coincidencia.

Reduzca el brillo y el contraste para prevenir la aparición de la retención de imágenes.

Utilice todas las funciones del televisor diseñadas para reducir la retención de imagen y el desgaste de pantalla. Para

obtener más información consulte el e-Manual.

[UH6400-SH]BN68-06044G-00L04.indb 22 2014-06-27  3:36:12This page is intentionally

55"~75" polegadas - Adaptador de suporte para

Si utiliza un montaje mural de terceros, tenga en cuenta la longitud del tornillo (C) de montaje que se muestra a continuación.

ferimentos devido a choques eléctricos.

externos suportados.

revendedor autorizado.

Painel posterior do televisor

Painel posterior do televisor

Painel posterior do televisor

específicas. Utilize estes botões de

3. Seleccione um item na lista. Este procedimento abre o e-Manual na página correspondente.

Carregamento de páginas a partir da página de índice

para aceder à página relacionada.

página. O e-Manual irá para a página seleccionada.
