MANUAL DE UTILIZADOR UA40H6400AW SAMSUNG

para acceder al panel

[UH6400-SH]BN68-06044G-00L04.indb 23 2014-06-27  3:36:12Português - 2

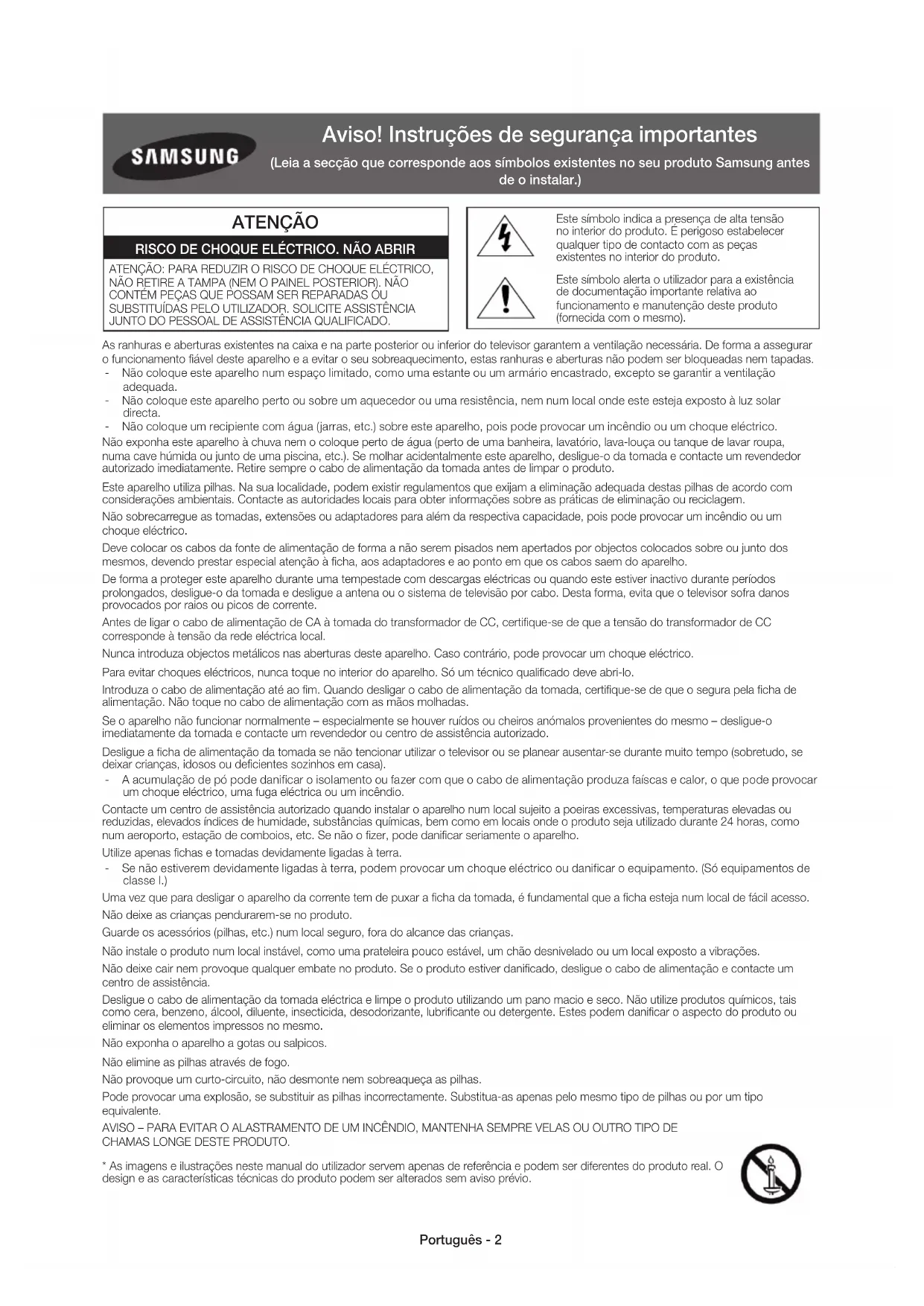

Aviso! Instruções de segurança importantes

(Leia a secção que corresponde aos símbolos existentes no seu produto Samsung antes

ATENÇÃO RISCO DE CHOQUE ELÉCTRICO. NÃO ABRIR ATENÇÃO: PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO,

NÃO RETIRE A TAMPA (NEM O PAINEL POSTERIOR). NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS OU SUBSTITUÍDAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA JUNTO DO PESSOAL DE ASSISTÊNCIA QUALIFICADO.

Este símbolo indica a presença de alta tensão

no interior do produto. É perigoso estabelecer

qualquer tipo de contacto com as peças

existentes no interior do produto.

Este símbolo alerta o utilizador para a existência

de documentação importante relativa ao

funcionamento e manutenção deste produto

(fornecida com o mesmo).

As ranhuras e aberturas existentes na caixa e na parte posterior ou inferior do televisor garantem a ventilação necessária. De forma a assegurar

o funcionamento fiável deste aparelho e a evitar o seu sobreaquecimento, estas ranhuras e aberturas não podem ser bloqueadas nem tapadas.

- Não coloque este aparelho num espaço limitado, como uma estante ou um armário encastrado, excepto se garantir a ventilação

- Não coloque este aparelho perto ou sobre um aquecedor ou uma resistência, nem num local onde este esteja exposto à luz solar

- Não coloque um recipiente com água (jarras, etc.) sobre este aparelho, pois pode provocar um incêndio ou um choque eléctrico.

Não exponha este aparelho à chuva nem o coloque perto de água (perto de uma banheira, lavatório, lava-louça ou tanque de lavar roupa,

numa cave húmida ou junto de uma piscina, etc.). Se molhar acidentalmente este aparelho, desligue-o da tomada e contacte um revendedor

autorizado imediatamente. Retire sempre o cabo de alimentação da tomada antes de limpar o produto.

Este aparelho utiliza pilhas. Na sua localidade, podem existir regulamentos que exijam a eliminação adequada destas pilhas de acordo com

considerações ambientais. Contacte as autoridades locais para obter informações sobre as práticas de eliminação ou reciclagem.

Não sobrecarregue as tomadas, extensões ou adaptadores para além da respectiva capacidade, pois pode provocar um incêndio ou um

Deve colocar os cabos da fonte de alimentação de forma a não serem pisados nem apertados por objectos colocados sobre ou junto dos

mesmos, devendo prestar especial atenção à ficha, aos adaptadores e ao ponto em que os cabos saem do aparelho.

De forma a proteger este aparelho durante uma tempestade com descargas eléctricas ou quando este estiver inactivo durante períodos

prolongados, desligue-o da tomada e desligue a antena ou o sistema de televisão por cabo. Desta forma, evita que o televisor sofra danos

provocados por raios ou picos de corrente.

Antes de ligar o cabo de alimentação de CA à tomada do transformador de CC, certifique-se de que a tensão do transformador de CC

corresponde à tensão da rede eléctrica local.

Nunca introduza objectos metálicos nas aberturas deste aparelho. Caso contrário, pode provocar um choque eléctrico.

Para evitar choques eléctricos, nunca toque no interior do aparelho. Só um técnico qualificado deve abri-lo.

Introduza o cabo de alimentação até ao fim. Quando desligar o cabo de alimentação da tomada, certifique-se de que o segura pela ficha de

alimentação. Não toque no cabo de alimentação com as mãos molhadas.

Se o aparelho não funcionar normalmente – especialmente se houver ruídos ou cheiros anómalos provenientes do mesmo – desligue-o

imediatamente da tomada e contacte um revendedor ou centro de assistência autorizado.

Desligue a ficha de alimentação da tomada se não tencionar utilizar o televisor ou se planear ausentar-se durante muito tempo (sobretudo, se

deixar crianças, idosos ou deficientes sozinhos em casa).

- A acumulação de pó pode danificar o isolamento ou fazer com que o cabo de alimentação produza faíscas e calor, o que pode provocar

um choque eléctrico, uma fuga eléctrica ou um incêndio.

Contacte um centro de assistência autorizado quando instalar o aparelho num local sujeito a poeiras excessivas, temperaturas elevadas ou

reduzidas, elevados índices de humidade, substâncias químicas, bem como em locais onde o produto seja utilizado durante 24 horas, como

num aeroporto, estação de comboios, etc. Se não o fizer, pode danificar seriamente o aparelho.

Utilize apenas fichas e tomadas devidamente ligadas à terra.

- Se não estiverem devidamente ligadas à terra, podem provocar um choque eléctrico ou danificar o equipamento. (Só equipamentos de

Uma vez que para desligar o aparelho da corrente tem de puxar a ficha da tomada, é fundamental que a ficha esteja num local de fácil acesso.

Não deixe as crianças pendurarem-se no produto.

Guarde os acessórios (pilhas, etc.) num local seguro, fora do alcance das crianças.

Não instale o produto num local instável, como uma prateleira pouco estável, um chão desnivelado ou um local exposto a vibrações.

Não deixe cair nem provoque qualquer embate no produto. Se o produto estiver danificado, desligue o cabo de alimentação e contacte um

centro de assistência.

Desligue o cabo de alimentação da tomada eléctrica e limpe o produto utilizando um pano macio e seco. Não utilize produtos químicos, tais

como cera, benzeno, álcool, diluente, insecticida, desodorizante, lubrificante ou detergente. Estes podem danificar o aspecto do produto ou

eliminar os elementos impressos no mesmo.

Não exponha o aparelho a gotas ou salpicos.

Não elimine as pilhas através de fogo.

Não provoque um curto-circuito, não desmonte nem sobreaqueça as pilhas.

Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo

AVISO – PARA EVITAR O ALASTRAMENTO DE UM INCÊNDIO, MANTENHA SEMPRE VELAS OU OUTRO TIPO DE CHAMAS LONGE DESTE PRODUTO.

* As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O

design e as características técnicas do produto podem ser alterados sem aviso prévio.

[UH6400-SH]BN68-06044G-00L04.indb 2 2014-06-27  3:36:12Português - 3

O que está incluído na caixa?

Samsung Smart Control e pilhas (AA x 2) Manual de regulamentação

Manual do utilizador Cabo de alimentação

Certificado de garantia (não disponível em alguns locais) Óculos activos 3D da Samsung

Adaptador do CI Card Cabo de extensão de infravermelhos Suporte para cabos

Adaptador de suporte para montagem

na parede (televisores de 55 polegadas

- Verifique se os acessórios seguintes foram enviados com o televisor. Se faltar algum acessório, contacte o seu

- A cor e a forma dos acessórios podem variar consoante os modelos.

- Os cabos não incluídos podem ser adquiridos em separado.

- Ao abrir a caixa, verifique se existem acessórios escondidos atrás ou dentro dos materiais de embalagem.

Aviso: os ecrãs podem ficar danificados se aplicar pressão

directa sobre os mesmos devido a um manuseamento incorrecto.

Recomendamos que levante o televisor pelas extremidades, tal

[UH6400-SH]BN68-06044G-00L04.indb 3 2014-06-27  3:36:13Português - 4

Fixação do televisor à base

Certifique-se de que tem todos os acessórios indicados e de que monta a base de acordo com as instruções de montagem

Montagem do televisor na parede com o kit de

montagem na parede (opcional)

Se montar este produto numa parede, apenas deve montá-lo da forma recomendada pelo fabricante. Se

não for bem montado, o produto pode deslizar ou cair, causando ferimentos graves a uma criança ou

adulto e danificando seriamente o produto.

Instalação do kit de montagem na parede

O kit de montagem na parede (vendido em separado) permite montar o televisor na parede.

Para obter informações detalhadas sobre este tipo de montagem, consulte as instruções fornecidas com o suporte para

montagem na parede. Recomendamos que a instalação do suporte para montagem na parede seja feita por um técnico.

Não deve tentar efectuar a instalação. Se a instalação do suporte para montagem na parede for feita pelo cliente, a Samsung

Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras

montagem na parede 4EA Televisor

Antes de instalar qualquer outro kit de montagem na parede, monte o adaptador de suporte para montagem na parede

fornecido separadamente com o televisor.

- Consulte o "Manual de instalação" incluído no nosso kit de montagem na parede.

Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede é vendido separadamente e não é fornecido com o televisor. Instale o suporte para montagem

numa parede sólida e perpendicular ao chão. Se a fixação do suporte para montagem na parede for feita em algum outro

material de construção, entre em contacto com o revendedor mais próximo. Se o produto for instalado num tecto ou numa

parede com inclinação, poderá cair e provocar algum ferimento grave.

- As medidas padrão para kits de montagem na parede são mostradas na tabela abaixo.

- Ao adquirir o nosso kit de montagem na parede, serão também fornecidos um manual de instalação detalhado e todas

as peças necessárias.

- Não utilize parafusos que não estejam em conformidade com as especificações para parafusos da norma VESA.

- Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações para

parafusos da norma VESA. Parafusos demasiado longos podem danificar o interior do televisor.

[UH6400-SH]BN68-06044G-00L04.indb 4 2014-06-27  3:36:14Português - 5

- No caso de suportes para montagem na parede que não estejam em conformidade com as especificações para

parafusos da norma VESA, o comprimento dos parafusos pode ser diferente, dependendo das especificações do

suporte para montagem na parede.

- Não aperte demais os parafusos, pois pode danificar o produto ou fazer com que este caia e provoque ferimentos em

alguém. A Samsung não se responsabiliza por esses tipos de acidentes.

- A Samsung não se responsabiliza por danos ao produto nem por ferimentos quando for utilizado um suporte para

montagem na parede não especificado ou que não esteja em conformidade com a norma VESA, ou caso o consumidor

não siga as instruções de instalação do produto.

- Não instale o televisor a uma inclinação superior a 15 graus.

Si utiliza un montaje mural de terceros, tenga en cuenta la longitud del tornillo (C) de montaje que se muestra a continuación.

Não instale o kit de montagem na parede enquanto o televisor estiver ligado. Isso pode causar

ferimentos devido a choques eléctricos.

Fornecimento de ventilação adequada para o

Quando instalar o televisor, mantenha uma distância mínima de 10cm entre o televisor e outros objectos (paredes, armários,

etc.) para garantir uma ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao

aumento de temperatura no interior do mesmo.

Se utilizar peças fornecidas por outro fabricante podem ocorrer problemas com o produto ou ferimentos em caso de queda

- Quer instale o televisor com uma base ou com um suporte para montagem na parede, recomendamos vivamente que

utilize apenas as peças fornecidas pela Samsung Electronics.

Instalação com uma base. Instalação com um suporte para montagem na parede.

- O aspecto do televisor pode ser diferente das imagens apresentadas neste manual, consoante o modelo.

- Tenha cuidado ao tocar no televisor. Algumas peças podem estar um pouco quentes.

[UH6400-SH]BN68-06044G-00L04.indb 5 2014-06-27  3:36:14Português - 6

Fixação do televisor à parede

Cuidado: se puxar, empurrar ou subir para o televisor pode provocar a queda do mesmo.

Em especial, certifique-se de que as crianças não se penduram nem desestabilizam

o televisor. Tal poderia provocar a queda do mesmo e resultar em ferimentos graves

ou morte. Siga todas as precauções de segurança indicadas no folheto de segurança

fornecido com o televisor. Para uma maior estabilidade e segurança, pode adquirir e

instalar o dispositivo anti-queda descrito em seguida.

Para evitar a queda do televisor

1. Introduza os parafusos nos grampos e fixe-os bem na parede. Verifique

se os parafusos estão bem fixados na parede.

- Consoante o tipo de parede, poderá necessitar de material adicional,

- Uma vez que os grampos, parafusos e fios necessários não são

fornecidos, adquira-os em separado.

2. Retire os parafusos da parte central posterior do televisor, introduza os

parafusos nos grampos e, em seguida, aperte novamente os parafusos

- Os parafusos podem não ser fornecidos com o produto. Se for esse

o caso, adquira os parafusos com as seguintes especificações.

- Especificações dos parafusos: Para televisores de 40 a 75

3. Ligue os grampos fixados no televisor e os grampos fixados na parede

com um fio forte e, em seguida, aperte bem o fio.

- Instale o televisor perto da parede para que este não caia para trás.

- É mais seguro ligar o fio de modo a que os grampos fixados na parede

estejam ao mesmo nível ou abaixo dos grampos fixados no televisor.

- Desaperte o fio antes de transportar o televisor.

4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente a existência de danos nas ligações. Se

tiver alguma dúvida sobre a segurança das ligações, contacte um instalador profissional.

Utilize o suporte para cabos para organizar os cabos

- O método para utilizar o suporte para cabos pode variar consoante o modelo específico.

- A cor e o formato do produto

podem variar consoante o modelo.

[UH6400-SH]BN68-06044G-00L04.indb 6 2014-06-27  3:36:15Português - 7

Ligação de dispositivos ao televisor

Pode ligar vários dispositivos externos com os conectores que se encontram na parte de trás do produto. Verifique os

conectores e, em seguida, consulte as instruções de montagem fornecidas para obter mais informações sobre os dispositivos

externos suportados.

Ligação a uma ranhura COMMON INTERFACE

(ranhura para o cartão que permite ver televisão)

- Desligue o televisor para activar ou desactivar um CI Card ou adaptador do CI Card.

Ligação do adaptador do CI Card

Instale o adaptador, conforme a ilustração.

- Para instalar o adaptador do CI CARD, remova o autocolante do televisor.

na parede ou de introduzir o "CI CARD" ou o "CI+ CARD".

1. Introduza o adaptador do CI CARD nos dois orifícios do produto 1.

- Localize os dois orifícios na parte de trás do televisor, junto à porta

televisão) antes de montar o televisor na parede, porque esta operação pode ser mais difícil e perigosa se feita

com o televisor montado na parede.

[UH6400-SH]BN68-06044G-00L04.indb 7 2014-06-27  3:36:15Português - 8

Utilização do “CI CARD” ou do “CI+ CARD”

Para poder ver canais pagos, tem de introduzir o "CI CARD" ou o "CI+

- Se não introduzir o "CI CARD" ou o "CI+ CARD", alguns canais

apresentam a mensagem "Sinal Codificado".

- As informações de emparelhamento, incluindo um número de

telefone, a ID do "CI CARD" ou do "CI+ CARD", a ID do anfitrião

e outras informações são apresentadas cerca de 2 a 3 minutos

depois. Se aparecer uma mensagem de erro, contacte o seu

fornecedor de serviços.

- Assim que termina a configuração das informações dos canais, aparece a mensagem “Actualização Concluída”,

indicando que a lista de canais já está actualizada.

- Tem de solicitar um "CI CARD" ou um "CI+ CARD" ao fornecedor local de serviços por cabo.

- Para retirar o "CI CARD" ou o "CI+ CARD", puxe-o cuidadosamente para fora, dado que, em caso de queda, este pode

- Introduza o "CI CARD" ou o "CI+ CARD" na direcção indicada no mesmo.

- A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.

- Uma vez que o "CI CARD" ou o "CI+ CARD" não é suportado em alguns países e regiões, deverá consultar o seu

revendedor autorizado.

- Se detectar problemas, contacte o fornecedor de serviços.

- Introduza um "CI CARD" ou um "CI+ CARD" que suporte as actuais definições da antena. O ecrã fica distorcido ou não

aparece qualquer imagem.

A ligação do televisor a uma rede dá-lhe acesso a serviços online, tais como o Smart Hub, e ainda a actualizações de

Ligação de rede – Sem fios

Ligue o televisor à Internet utilizando um modem ou um router padrão.

Router IP sem fios ou modem com

um servidor DHCP Cabo LAN (não fornecido)

[UH6400-SH]BN68-06044G-00L04.indb 8 2014-06-27  3:36:16Português - 9

Ligação de rede – Com fios

Existem três formas principais de ligar o televisor à sua rede utilizando um cabo, consoante a configuração da sua rede. Estas

são ilustradas abaixo:

Cabo de modem (não fornecido) Cabo LAN (não fornecido)

Painel posterior do televisor

(ADSL/VDSL/Televisão por cabo)

(ADSL/VDSL/Televisão por cabo)

Router IP com um servidor

DHCP Porta do modem na parede

Cabo LAN (não fornecido)

Painel posterior do televisor

- O televisor não suporta velocidades de rede iguais ou inferiores a 10Mbps.

- Utilize um cabo Cat 7 para efectuar esta ligação.

[UH6400-SH]BN68-06044G-00L04.indb 9 2014-06-27  3:36:17Português - 10

Samsung Smart Control

- A cor e a forma podem variar consoante o modelo.

Carregue neste botão para utilizar a janela

Através do telecomando virtual

apresentado no ecrã, pode introduzir

dígitos, controlar conteúdos e utilizar

Activa a função de reconhecimento

de voz. Quando o ícone do microfone

aparecer no ecrã, diga um comando

de voz na direcção do microfone.

- Diga um comando de voz a

uma distância entre 10 e 15 cm

do microfone, com um volume

soltar neste botão para

Seleccione as opções

- Consola sensível ao tacto: Coloque

um dedo na consola sensível ao

tacto e mova o Samsung Smart

Control. O ponteiro no ecrã move-

se nessa direcção e na mesma

proporção com que é movido o

Samsung Smart Control. Carregue

na consola sensível ao tacto para

executar o item em destaque.

: Volta ao menu anterior. Além

disso, se carregar neste botão enquanto

vê televisão, pode voltar ao canal

: Carregue sem soltar este botão

para sair de todas as aplicações em

Utilize estes botões com funcionalidades

específicas. Utilize estes botões de

acordo com as instruções no ecrã do

Inicia o Smart Hub. Se carregar em

enquanto uma aplicação

está em execução, a aplicação será

programação de canais digitais.

Botões coloridos: Utilize estes

botões coloridos para aceder a

opções adicionais específicas da

funcionalidade que estiver a utilizar.

gravar a transmissão.

ver informações sobre o ficheiro

melhor experiência de visualização de

[UH6400-SH]BN68-06044G-00L04.indb 10 2014-06-27  3:36:17Português - 11

Introdução de pilhas no Samsung Smart Control

- Para utilizar o Samsung Smart Control, primeiro consulte a imagem abaixo e introduza pilhas na unidade.

1. Puxe cuidadosamente a ranhura da tampa do compartimento das pilhas e, em seguida, retire totalmente a tampa quando

2. Coloque duas pilhas AA alcalinas, alinhando correctamente os pólos positivo e negativo.

3. Coloque a tampa do compartimento das pilhas no telecomando e introduza a parte superior da tampa no telecomando.

4. Pressione os encaixes de ambos os lados da tampa do compartimento das pilhas da forma apresentada para que a

tampa fique completamente presa ao telecomando.

Ligue o televisor com o botão

do telecomando ou do painel do televisor.

- A cor e a forma do produto podem variar consoante o modelo.

- O controlador do televisor, um pequeno botão semelhante a um joystick localizado no lado posterior direito do televisor,

permite-lhe controlar o televisor sem utilizar o telecomando.

mR P Sensor do telecomando

Quando utiliza o Samsung Smart Control,

o LED de modo de espera não funciona

Controlador do televisor

[UH6400-SH]BN68-06044G-00L04.indb 11 2014-06-27  3:36:18Português - 12 Configuração inicial Ao ligar o televisor pela primeira vez, verá a caixa de diálogo de configuração inicial. Siga as instruções no ecrã para concluir o processo de configuração inicial, incluindo a selecção do idioma do menu, a procura de canais, a ligação de rede e muito mais. Em cada passo, efectue uma selecção ou ignore o passo. Pode executar este processo manualmente mais tarde no menu Sistema > Configurar . - Se ligar qualquer dispositivo a HDMI1 antes de iniciar a instalação, a Origem do Canal muda automaticamente para Set-top box . - Se não pretender seleccionar Set-top box, seleccione Antena .

Alteração da palavra-passe Sistema > Alterar PIN Alteração da palavra-passe do

televisor. 1. Execute a opção Alterar PIN e depois introduza a palavra-passe actual no campo correspondente à palavra-passe. A palavra-passe predefinida é "0-0-0-0".2. Introduza uma nova palavra-passe e depois introduza-a novamente para a confirmar. A alteração da palavra-passe está concluída. - Caso se esqueça do código PIN, carregue nos botões pela seguinte sequência para repor o PIN para "0-0-0-0":Quando o televisor se ligar: MUTE → Aumentar o volume → RETURN → Diminuir o volume → RETURN → Aumentar o volume → RETURN Selecção da fonte de vídeo Pode utilizar o botão SOURCE para seleccionar um dispositivo externo ligado.Por exemplo, para mudar para uma consola de jogos ligada ao segundo conector HDMI, carregue no botão SOURCE. Na lista Fonte, seleccione HDMI2 para mudar o sinal de entrada para o modo HDMI. Os nomes dos conectores podem variar consoante o produto.As seguintes opções estão disponíveis no ecrã Fonte :

TOOLS Seleccione uma porta ligada a um dispositivo externo e carregue sem soltar o botão Enter. Estão disponíveis as seguintes funções: - As opções disponíveis para cada conector podem variar. Editar Nome permite mudar o nome dos dispositivos ligados ao televisor para uma identificação mais fácil das fontes externas.Pode, por exemplo, designar um computador ligado ao televisor através de um cabo HDMI/DVI como DVI PC . Em alternativa, designe simplesmente o computador ligado ao televisor através de um cabo HDMI como PC

. Também pode designar um dispositivo AV ligado ao televisor através de um cabo HDMI como Dispositivos DVI

Informação Permite ver informações detalhadas sobre os dispositivos ligados. Anynet+ (HDMI-CEC) Apresenta uma lista de dispositivos compatíveis com Anynet+ (HDMI-CEC) ligados ao televisor. - Esta opção só está disponível se definir a função Anynet+ (HDMI-CEC) para Ligado .

Remover USB Opção utilizada para remover em segurança os dispositivos USB ligados ao televisor. Esta opção só está disponível se tiver sido seleccionado um dispositivo USB.[UH6400-SH]BN68-06044G-00L04.indb 12 2014-06-27  3:36:18Português - 13

Utilização do Samsung Smart Control

O Samsung Smart Control torna a utilização do televisor ainda mais simples e prática. Se carregar no botão

um telecomando virtual que permite introduzir dígitos, controlar conteúdos e activar funções, de forma simples.

- Recomendamos que utilize o Samsung Smart Control a uma distância inferior a 6 m. A distância de utilização pode

variar, dependendo das condições ambientais sem fios.

Emparelhamento do Samsung Smart Control

Para poder controlar o televisor com o Samsung Smart Control, é necessário emparelhar o Samsung Smart Control com o

televisor através de Bluetooth. Emparelhe o Samsung Smart Control com o televisor.

- Apenas é possível emparelhar o Samsung Smart Control com um único televisor.

Aponte o Samsung Smart Control na direcção do sensor do telecomando do televisor e carregue no botão

- A localização do receptor do telecomando pode variar consoante o modelo.

Nova ligação do Samsung Smart Control

Se o Samsung Smart Control deixar de funcionar ou se não funcionar correctamente, substitua as pilhas, pois tal pode dever-

se ao facto de as pilhas estarem descarregadas.

Se o problema persistir, o Samsung Smart Control repõe o emparelhamento com o televisor.

1. Carregue no botão

em simultâneo durante mais de 3 segundos.

- Tem de colocar o Samsung Smart Control a uma distância de aproximadamente 30cm a 40cm do televisor e

garantir que está apontado na direcção do receptor do telecomando.

2. A imagem de ligação aparece no ecrã. E, em seguida, Samsung Smart Control liga-se ao televisor automaticamente.

Quando este ícone de alarme surgir no ecrã...

O ícone de alarme abaixo indica que as pilhas do Samsung Smart Control estão fracas.

Se o ícone de alarme aparecer, substitua as pilhas. A Samsung recomenda a utilização

de pilhas alcalinas para uma vida útil mais extensa.

<Ícone de alarme de pilhas fracas> [UH6400-SH]BN68-06044G-00L04.indb 13 2014-06-27  3:36:18Português - 14

Utilização do televisor através da deslocação do Samsung Smart

O Samsung Smart Control está equipado com um sensor de movimento (sensor giroscópico) que permite controlar facilmente

o televisor segurando e movendo o Samsung Smart Control.

Quando coloca um dedo na consola sensível ao tacto aparece um ponteiro no ecrã. Segure e mova o Samsung Smart

Control. O ponteiro move-se na mesma direcção do Samsung Smart Control. Também é possível deslocar-se para cima e

para baixo em ecrãs com a função de deslocamento.

- Se retirar o dedo da consola, o ponteiro do ecrã desaparece.

Utilização do televisor com a consola sensível ao tacto

e seleccione a opção

Tutorial do Smart Control

para saber como utilizar a consola sensível

ao tacto de acordo com as instruções no ecrã.

Movimentação da selecção/ponteiro

Carregue nos botões direccionais (para cima, para baixo, esquerda e direita) para mover o ponteiro ou a selecção numa dada

Acesso ao menu e selecção de itens

Carregue na consola sensível ao tacto. Pode deste modo aceder a um menu do televisor ou seleccionar um item.

Visualização do menu sensível ao contexto no Smart Hub

Carregue sem soltar a consola sensível ao tacto no ecrã do Smart Hub. Aparece o menu Opções disponível do item

- O menu Opções depende do contexto.

Movimentação por painel no Smart Hub

No ecrã do Smart Hub, arraste o dedo para a esquerda ou para a direita na consola sensível ao tacto. Este procedimento faz

com que os painéis do Smart Hub se movam para a esquerda ou para a direita.

Deslocamento no Web Browser

No ecrã do web browser, arraste o dedo para cima/para baixo na consola sensível ao tacto. Pode assim percorrer o ecrã na

[UH6400-SH]BN68-06044G-00L04.indb 14 2014-06-27  3:36:19Português - 15

Visualização do telecomando no ecrã (telecomando virtual)

para que o telecomando virtual apareça no ecrã. Pode introduzir dígitos, controlar conteúdos e

utilizar os botões do televisor facilmente com o telecomando virtual.

- Os botões do telecomando virtual podem variar consoante o estado actual do televisor.

Controlo de dispositivos externos com o

Config. Controlo Remoto Universal

- A disponibilidade depende do modelo es pecífico e da área.

A funcionalidade de telecomando universal permite controlar caixas de televisão por cabo, leitores de Blu-ray, home theaters

e outros dispositivos externos ligados ao televisor com o telecomando do televisor. Antes de poder utilizar o telecomando do

televisor como telecomando universal, tem de ligar o cabo de extensão de infravermelhos (incluído).

- Também pode utilizar a função Anynet+ (HDMI-CEC) para controlar alguns dispositivos externos da Samsung com

o telecomando do seu televisor, sem necessidade de qualquer configuração adicional. Para obter mais informações,

consulte o e-Manual.

- Alguns dispositivos externos ligados ao televisor podem não suportar a funcionalidade de telecomando universal.

Configuração do telecomando universal

Ligue o cabo de extensão de infravermelhos ao conector de saída de infravermelhos do televisor, conforme indicado no

diagrama, e coloque a extremidade do transmissor a uma distância máxima de 10cm do receptor do dispositivo externo,

apontando na direcção do receptor do telecomando. No entanto, não podem existir quaisquer obstáculos entre o cabo de

extensão de infravermelhos e o dispositivo externo. A presença de obstáculos cria interferências na transmissão do sinal do

- Quando utiliza um dispositivo externo registado com o telecomando universal no Samsung Smart Control, pode utilizar

o dispositivo externo sem ligar um cabo de extensão de infravermelhos. No entanto, se pretender utilizar um dispositivo

externo através da opção

, terá de ligar um cabo de extensão de infravermelhos.

Controlo de dispositivos externos com o telecomando

1. Ligue o dispositivo externo para o qual pretende configurar a função de telecomando universal e abra o ecrã

Config. Controlo Remoto Universal

na parte superior do ecrã. Este procedimento inicia o processo de

configuração do telecomando universal.

3. Siga as instruções no ecrã e registe o dispositivo externo. [UH6400-SH]BN68-06044G-00L04.indb 15 2014-06-27  3:36:19Português - 16

Visualização de mais funcionalidades do televisor

contêm informações mais detalhadas sobre as funcionalidades do televisor. Consulte o

O e-Manual incorporado contém informação.

- Pode igualmente transferir uma cópia do e-Manual a partir do website da Samsung e lê-lo no computador ou

- As palavras a amarelo correspondem a um item de menu; as palavras a branco em negrito correspondem a botões

do telecomando. As setas são utilizadas para indicar o caminho no menu. (Exemplo:

2. Seleccione uma categoria na parte lateral do ecrã. Depois de efectuar a selecção, verá o conteúdo da categoria

3. Seleccione um item na lista. Este procedimento abre o e-Manual na página correspondente.

Se uma descrição não couber apenas num ecrã...

Pode percorrer as páginas de uma das seguintes formas. • Coloque a selecção na página para poder visualizar / no ecrã. Carregue no botão

Carregamento de páginas utilizando palavras-chave

a partir da zona lateral do ecrã para abrir o ecrã de procura. Introduza o termo a procurar e seleccione

. Seleccione um item dos resultados de procura para carregar a página correspondente. [UH6400-SH]BN68-06044G-00L04.indb 16 2014-06-27  3:36:19Português - 17

a partir da zona lateral do ecrã para abrir o ecrã do índice. Seleccione uma palavra-chave a partir da lista

para aceder à página relacionada.

Utilização do Histórico para carregar páginas lidas anteriormente

a partir da zona lateral do ecrã. Aparece uma lista das páginas lidas anteriormente. Seleccione uma

página. O e-Manual irá para a página seleccionada.

Acesso ao menu a partir do e-Manual (Tentar Ag.)

) na descrição de uma funcionalidade para aceder directamente ao menu correspondente e

experimentar essa funcionalidade.

Se pretender ler uma entrada do

sobre uma funcionalidade de menu do ecrã específica, carregue no botão

com o Samsung Smart Control.

- Há certas opções de menu que não podem ser utilizadas.

Carregamento de páginas de referência

) a partir da zona lateral de uma página de descrição de uma funcionalidade para aceder à página de

referência correspondente.

Actualização do e-Manual para a versão mais recente

Pode actualizar o e-Manual da mesma maneira que actualiza as aplicações.

1. Seleccione a opção

2. Carregue sem soltar o botão Enter. Aparece o menu Opções.

3. A partir do menu Opções no ecrã, seleccione

Actualizar aplicações

. Aparece uma janela de contexto.

Actualizar aplicações

só aparece no ecrã quando for necessária uma actualização.

na janela de contexto e, em seguida, escolha

[UH6400-SH]BN68-06044G-00L04.indb 17 2014-06-27  3:36:19Português - 18

Resolução de problemas

Se tiver alguma dúvida sobre o televisor, consulte primeiro a lista de resolução de problemas abaixo. Se nenhuma destas

sugestões de resolução de problemas se aplicar, visite o site "www.samsung.com" e clique em Suporte ou contacte o centro

de atendimento listado na contracapa deste manual.

Problemas Soluções e explicações

O televisor não liga. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à

tomada e ao televisor.

Verifique se a tomada está a funcionar devidamente.

Experimente carregar no botão P do televisor para se certificar de que o problema não é

causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não

Não se vê imagem/vídeo. Verifique as ligações dos cabos. Desligue e ligue novamente todos os cabos ligados

ao televisor e aos dispositivos externos.

Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/

satélite, DVD, Blu-ray, etc.) para corresponderem às ligações de entrada do televisor.

Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma

entrada HDMI no televisor.

Certifique-se de que os dispositivos estão ligados.

Certifique-se de que selecciona a fonte de entrada correcta.

Desligue e ligue novamente o cabo de alimentação do dispositivo ligado para o

O telecomando não funciona. Substitua as pilhas do telecomando. Certifique-se de que coloca as pilhas com a

polaridade (+/–) na posição correcta.

Limpe a janela de transmissão do sensor do telecomando.

Experimente apontar o telecomando directamente para o televisor a uma distância

O telecomando da caixa de

televisão por cabo/set-top box

não liga nem desliga o televisor,

nem regula o volume.

Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar

com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set-

top box para identificar o código do televisor SAMSUNG.

- Este LED TFT utiliza um painel composto por pixels secundários cuja produção requer tecnologia sofisticada. Contudo,

poderá haver alguns pixels brilhantes ou escuros. Estes pixels não afectam o desempenho do produto.

- Para obter sempre o melhor desempenho possível do seu televisor, actualize para o firmware mais recente no website

da Samsung através do dispositivo USB (Samsung.com > Suporte > Downloads).

- Algumas das imagens e funções acima mencionadas só estão disponíveis em determinados modelos.

[UH6400-SH]BN68-06044G-00L04.indb 18 2014-06-27  3:36:20Português - 19

Precauções relativas ao Sensor Eco e ao brilho

O Sensor Eco mede a luz da divisão e optimiza automaticamente o brilho do ecrã do televisor para reduzir o consumo de

energia. Desta forma, o brilho do ecrã do televisor aumenta ou diminui automaticamente. Para desligar esta função, aceda a

Não bloqueie o sensor com qualquer material. Se o fizer, pode diminuir o brilho da imagem.

: esta funcionalidade de poupança de energia ajusta automaticamente o brilho do ecrã do televisor de acordo

com a luz ambiente detectada pelo sensor de luz.

2. Para activar ou desactivar o

3. Tenha em atenção: se o ecrã aparecer demasiado escuro ao ver televisão num ambiente escuro, tal poderá dever-se ao

[UH6400-SH]BN68-06044G-00L04.indb 19 2014-06-27  3:36:20Português - 20

O que é a Assistência remota?

O serviço Assistência remota da Samsung oferece-lhe assistência individualizada com um técnico da Samsung que,

remotamente, poderá:

Ajustar as definições do televisor

Efectue a reposição dos valores predefinidos do seu televisor

Instalar actualizações de firmware recomendadas

Ter um técnico da Samsung a prestar assistência remota ao seu televisor é realmente muito simples.

2. Abra o menu do seu

3. Seleccione Gestão

então ao seu televisor.

Armazenamento e manutenção

- Se o ecrã do televisor tiver um autocolante, é possível que permaneçam alguns resíduos após a respectiva remoção.

Limpe os resíduos antes de visualizar algo no televisor.

- A parte exterior e o ecrã do produto podem ficar riscados durante a limpeza. Limpe a parte exterior e o ecrã

cuidadosamente, utilizando um pano macio para evitar riscos.

Não pulverize o produto directamente com água. Qualquer

contacto do produto com líquidos pode provocar uma falha,

um incêndio ou um choque eléctrico.

Limpe o produto com um pano macio humedecido com

um pouco de água. Não utilize líquidos inflamáveis (por

exemplo, benzeno, diluentes) nem produtos de limpeza.

Características técnicas do televisor

Resolução do ecrã 1920 x 1080

Considerações ambientais

Temperatura de funcionamento

Humidade de funcionamento

Temperatura de armazenamento

Humidade de armazenamento

10 °C a 40 °C (50°F a 104°F)

10% a 80%, sem condensação

-20 °C a 45 °C (-4°F a 113°F)

5% a 95%, sem condensação

Rotação da base (esquerda/direita) -15˚ ~ 15˚

Som (saída) 10 W X 2

Nome do modelo UA40H6400 UA48H6400

Tamanho do ecrã (diagonal) 40 polegadas 48 polegadas

Dimensões (L x A x P)

Nome do modelo UA55H6400 UA65H6400

Tamanho do ecrã (diagonal) 55 polegadas 65 polegadas

Dimensões (L x A x P)

Nome do modelo UA75H6400

Tamanho do ecrã (diagonal) 75 polegadas

Rotação da base (esquerda/direita) 0˚

Som (saída) 15 W x 2

Dimensões (L x A x P)

- O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

- Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada no

Para reduzir o consumo de energia, desligue o cabo de alimentação se não pretender utilizar o televisor durante um longo

Evite visualizar imagens fixas (tais como ficheiros de imagem jpeg), elementos de imagens fixas (tais como logótipos de canais

televisivos, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) ou programas em formato de

imagem panorâmico ou 4:3. A visualização constante de imagens fixas pode causar o efeito de queimadura de imagem no

ecrã LED, o que afectará a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações

Evite visualizar o mesmo canal de televisão durante longos períodos de tempo.

Tente sempre visualizar as imagens no modo de ecrã inteiro. Utilize o menu do formato de imagem do televisor para

garantir a melhor imagem possível.

Reduza o brilho e o contraste para evitar imagens residuais.

Utilize todas as funções do televisor destinadas a reduzir a retenção de imagem e a queimadura de ecrã. Para obter

mais detalhes, consulte o e-Manual.

[UH6400-SH]BN68-06044G-00L04.indb 22 2014-06-27  3:36:21This page is intentionally
