MANUAL DE UTILIZADOR LE46B553M3WXXN SAMSUNG

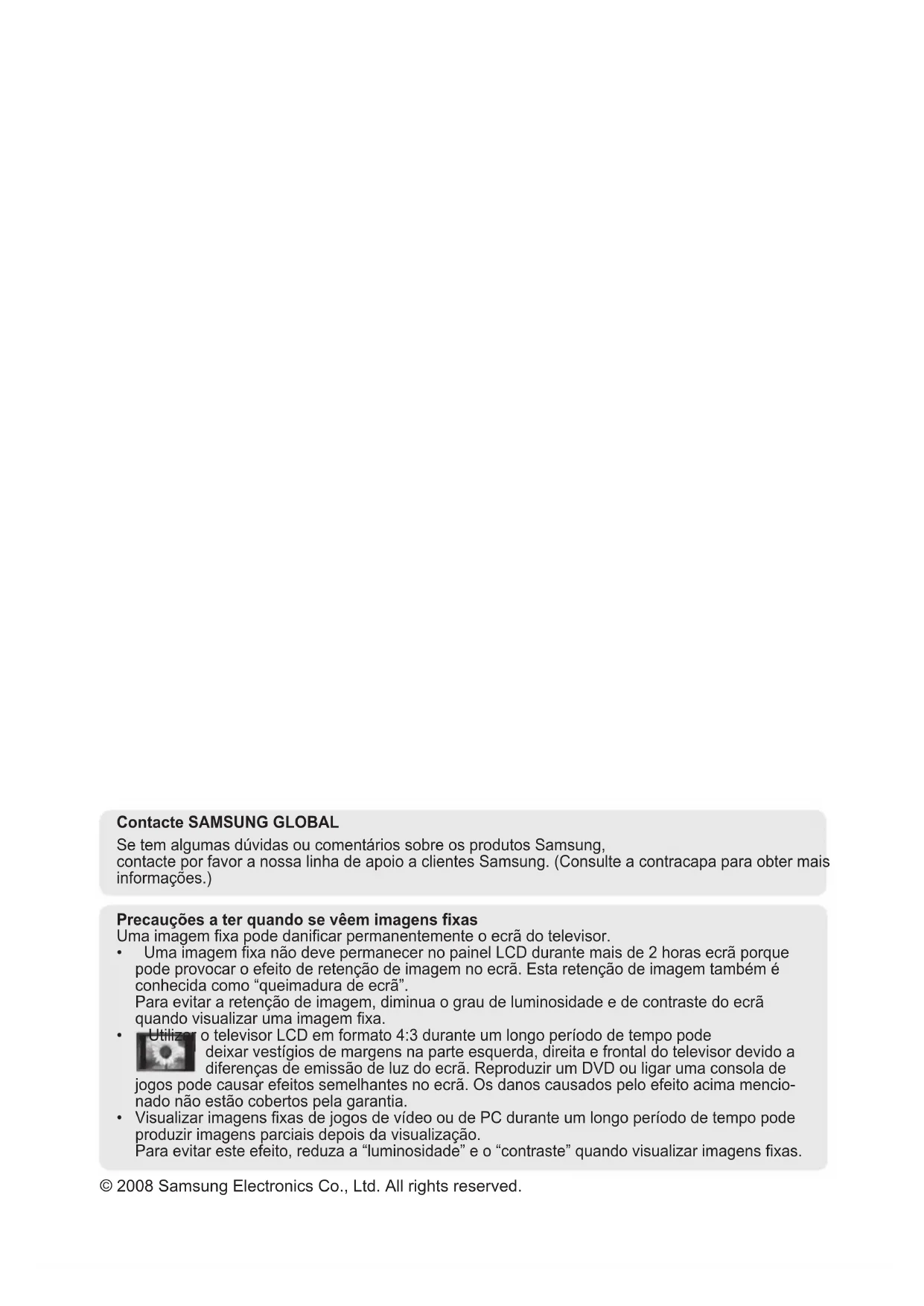

BN68-01410A-00Spa-0220.indd 51 2008-02-21 1:32:49© 2008 Samsung Electronics Co., Ltd. All rights reserved. Precauções a ter quando se vêem imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor.

• Uma imagem fixa não deve permanecer no painel LCD durante mais de 2 horas ecrã porque pode provocar o efeito de retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de luminosidade e de contraste do ecrã quando visualizar uma imagem fixa.

• Utilizar o televisor LCD em formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e frontal do televisor devido a diferenças de emissão de luz do ecrã. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencio- nado não estão cobertos pela garantia.

• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a “luminosidade” e o “contraste” quando visualizar imagens fixas. Contacte SAMSUNG GLOBAL Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. (Consulte a contracapa para obter mais informações.) BN68-01410A-00Por-0221.indd 1 2008-02-21 2:00:15Português - 1 Índice

LIGAR E PREPARAR O TELEVISOR

• Lista de acessórios p. 2
• Instalar a Base p. 2
• Instalar o kit de montagem na parede p. 2
• Apresentação do painel de controlo p. 3
• Apresentação do painel de ligação p. 4
• Apresentação do telecomando p. 6
• Colocar pilhas no telecomando p. 7
• Ligar e desligar p. 7
• Colocar o televisor no modo de espera p. 7
• Ver os Menus p. 8
• Utilizar o Botão TOOLS p. 8
• Plug & Play p. 9

• Memorizar canais automaticamente p. 10
• Memorizar canais manualmente p. 11
• Adicionar/Bloquear canais p. 12
• Ordenar os canais memorizados p. 13
• Atribuir nomes a canais p. 13
• Sintonização na da recepção de canais p. 14

• Alterar o padrão de imagem p. 15
• Regular a imagem padrão p. 16
• Congurar denições detalhadas na imagem 16 Repor as predenições de imagem p. 17
• Congurar Opções de Imagem p. 18
• Ver a imagem na imagem (PIP) p. 20

RECOMENDAÇÕES DE UTILIZAÇÃO

• Função de teletexto p. 43
• Montagem na Parede (Vendida Separadamente) p. 45
• Utilizar o cadeado Kensington anti-roubo (consoante o modelo) p. 46
• Resolução de problemas: Antes de contactar a assistência técnica p. 47
• Características técnicas e ambientais p. 48

Português - 1 Símbolos Carregar Nota Botão digital Português BN68-01410A-00Por-0221.indd 1 2008-02-21 2:00:15Português - 2 Lista de acessórios Verique se recebeu os seguintes acessórios com o televisor LCD. Se faltar algum dos acessórios, contacte o revendedor. Telecomando e pilhas (AAA X 2) Cabo de alimentação Protecção inferior 4 parafusos para base Base Pano de limpeza Garantia / Manual de segurança / Cartões de registo (não estão disponíveis em todos os locais) A base e o parafuso da base podem não estar incluídos consoante o modelo.

Instalar o kit de montagem na parede Os acessórios de montagem na parede (vendidos separadamente) permitem montar o televisor na parede. Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Retire a base, tape o orifício inferior com uma tampa e aperte os dois parafusos.

O televisor deve ser transportado por duas ou mais pessoas. Certique-se de que distingue a parte da frente da parte de trás da base, ao montá-la.

2. Aperte dois parafusos na posição 1 e depois aperte dois parafusos na posição 2.

Mantenha o produto na vertical e aperte os parafusos. Se apertar os parafusos com o televisor LCD na horizontal, este pode descair para um lado. A base está instalada em modelos com ecrã de 37 polegadas e superior.

BN68-01410A-00Por-0221.indd 2 2008-02-21 2:00:16Português - 3 Apresentação do painel de controlo

Indicador de corrente Pisca e apaga-se quando se liga o aparelho e acende-se no modo de espera.

Sensor do telecomando Aponte o telecomando para este ponto no televisor.

Altifalantes Alterna entre todas as fontes de entrada disponíveis (TV, Ext.1, Ext.2, AV, S-Vídeo, Componente, PC, HDMI1, HDMI2, HDMI3). No menu no ecrã, utilize este botão tal como utiliza o botão ENTER do telecomando.

MENU Carregue neste botão para ver um menu das funções do televisor no ecrã.

Carregue neste botão para diminuir ou aumentar o volume. No menu no ecrã, utilize os botões tal como utiliza os botões e do telecomando.

Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões tal como utiliza os botões e do telecomando. (Se não utilizar o telecomando, pode ligar o televisor nos botões de canais). A cor e a forma do produto podem variar consoante o modelo.

Botões do painel frontal Toque em cada botão para os utilizar.Botões do Painel Lateral

BN68-01410A-00Por-0221.indd 3 2008-02-21 2:00:17Português - 4 Apresentação do painel de ligação Antes de ligar um dispositivo externo ao televisor, tem de desligar este último. Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. 1 PC IN (PC)/(AUDIO) Ligue à tomada de saída de áudio e vídeo no PC. 2 COMPONENT IN Ligue uma das extremidades dos cabos de vídeo para componentes (opcionais) ao conector de componente (“PPR”, “PPB”, “Y”), na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no ou no DVD. Para ligar a Set-Top Box e o DVD, deve ligar a Set-Top Box ao DVD e o DVD ao conector de componente (“PPR”, “PPB”, “Y”) no televisor. Os conectores PR, PB e Y dos dispositivos para componentes (DVD) são por vezes identicados como Y, B-Y e R-Y ou Y, Cb e Cr. Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DVD.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD). Uma ligação HDMI a HDMI não precisa de ligação áudio adicional. Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN2. O que é HDMI? “Alto Denition Multimedia interface” permite a transmissão de dados de vídeo digital de alta denição e de som digital multi-canais. O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codicação HDCP (Alto Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais.

A cor e a forma do produto podem variar consoante o modelo.

Fonte de alimentação [Tomadas do painel lateral]

BN68-01410A-00Por-0221.indd 4 2008-02-21 2:00:18Português - 5 O som pode não sair do televisor e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD/boxes da televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 2 e os cabos de áudio às tomadas DVI IN (HDMI2) [R-AUDIO-L] na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD/box da televisão por cabo/receptor de satélite para conrmar a versão HDMI, depois peça uma actualização de rmware. Os cabos de versões anteriores à 1.3 podem provocar imagens tremidas ou pode não aparecer a imagem no ecrã.

DVI IN (HDMI 2) [R-AUDIO-L]

Saídas de áudio DVI para dispositivos externos. Modos suportados para HDMI/DVI e Componente. 480i 480p 576i 576p 720p 1080i 1080p HDMI/DVI 50Hz X X X O O O O HDMI/DVI 60Hz X O X X O O O Componente O O O O O O O 4 ANT IN Para ver os canais de televisão correctamente, o televisor tem de receber um sinal de uma das seguintes fontes: Antena externa / Rede de televisão por cabo / Rede de satélite 5 SERVICE Ligue à tomada do suporte de montagem na parede opcional. Isto permite-lhe ajustar o ângulo de visualização do televisor com o telecomando. 6 WISELINK Ligue um dispositivo USB de armazenamento em massa para ver cheiros de fotograas (JPEG) e para reproduzir cheiros de áudio (MP3). 7 S-VIDEO ou VIDEO / R-AUDIO-L Ligue um cabo RCA ou S-VIDEO a um dispositivo de A/V externo adequado como, por exemplo, um videogravador, DVD ou câmara de vídeo. Ligue os cabos de áudio RCA a [R-AUDIO-L], no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V. 8 Tomada para auscultadores Pode ligar os auscultadores à saída para auscultadores no aparelho. Enquanto os auscultadores estiverem ligados, o som dos altifalantes incorporados mantém-se desligado.

9 AUDIO OUT [R-AUDIO-L]

Ligue uma das extremidades dos cabos de áudio RCA a AUDIO OUT [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no amplicador ou sistema de cinema em casa. 0 EXT 1, EXT 2 Conector Entrada Saída Vídeo Áudio (L/R) RGB Vídeo + áudio (L/R) EXT 1 O O O Só está disponível a saída TV. EXT 2 O O Saída que pode escolher. Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. ! Cadeado Kensington (consoante o modelo) O cadeado Kensington (opcional) é um dispositivo que serve para xar sicamente o sistema quando utilizado em locais públicos. Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor. A localização do bloqueio kensington pode ser diferente consoante o modelo.

BN68-01410A-00Por-0221.indd 5 2008-02-21 2:00:18Português - 6 Apresentação do telecomando O funcionamento do telecomando pode ser afectado por luzes fortes.

1 Botão Espera do televisor. 2 Selecciona directamente os modos TV. 3 Botões numéricos paraBotões numéricos para acesso directo aos canais. 4 Selecção de canais de um/dois dígitos. 5 +: Aumentar volume. -: Diminuir volume. 6 Desligar o somDesligar o som temporariamente. 7 Aparece “Lista canais” noAparece “Lista canais” no ecrã. 8 Utilize este botão para seleccionar rapidamente funções frequentemente utilizadas. 9 Utilize para ver informações na transmissão actual. 0 Botões coloridos: UtilizeBotões coloridos: Utilize estes botões na Lista canais e WISELINK, etc. @ Carregue neste botão paraCarregue neste botão para seleccionar a visualização opcional e modos de som para desporto, cinema e jogos. # Utilize estes botõesUtilize estes botões no DMA, WISELINK, e Anynet+. ( : Este comando pode ser utilizado para controlar a gravação em gravadores Samsung com a função Anynet+) $ Selecção de fonteSelecção de fonte disponível. % Canal anterior. ^ P<: Canal seguinte. P>: Canal anterior. & Apresenta o menuApresenta o menu principal no ecrã.

• Esta função permite-lheEsta função permite-lhe visualizar e reproduzir ficheiros de fotografia e música a partir de um dispositivo externo. ( Volta ao menu anterior.Volta ao menu anterior. ) Controlar o cursor noControlar o cursor no menu. a Sair do menu no ecrã.Sair do menu no ecrã. b Utilize quando ligar um dispositivo SAMSUNG DMA (Digital Media Adapter – Adaptador Digital de Multimédia) através de uma interface HDMI e mudar para o modo DMA. (O botão DMA é opcional.) Para obter mais informações sobre os procedimentos de funcionamento, consulte o manual de utilizador do DMA. Este botão está disponível quando “Anynet+ (HDMI-CEC)” está “Lig.” (consultar página 38). c Selecção do tamanho deSelecção do tamanho de imagem. d Seleccionar o modo HDMI directamente. e Selecção de efeitos de imagem. Funções do Teletexto 2 Sair da apresentação do teletexto. 7 Teletexto – memorização. 8 Selecção do tamanho da página do teletexto. 9 Teletexto – exibir. 0 Selecção de tópicos Fastext. ! Selecção alternada de Teletexto, Duplo, ou Mix (ambos). $ Selecção do modo do teletexto.(LIST/FLOF) % Teletexto - página secundária. ^ P<: Teletexto - página seguinte. P>: Teletexto - página anterior. & Índice de teletexto. ( Espera de página de teletexto. a Teletexto – cancelar. BN68-01410A-00Por-0221.indd 6 2008-02-21 2:00:18Português - 7 Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando como se mostra na gura.

2. Coloque duas pilhas de tamanho AAA.

Faça corresponder os pólos “+” e “–” das pilhas com o diagrama existente no compartimento.

3. Coloque novamente a tampa.

Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco. Se o telecomando não funcionar, verique o seguinte:

1. O televisor está ligado?

2. Os pólos + e - das pilhas estão invertidos?

3. As pilhas estão gastas?

4. Houve um corte de energia ou o cabo de alimentação está desligado?

5. Há alguma lâmpada uorescente especial ou luz de néon por perto?

Ligar e desligar O cabo de alimentação está ligado à parte de trás do televisor.

1. Ligue o cabo de alimentação a uma tomada adequada.

O indicador do modo de suspensão acende-se no seu televisor.

2. Carregue no botão no seu televisor.

Também pode carregar no botão POWER ou no botão TV do telecomando para ligar o televisor. É seleccionado automaticamente o último programa a que assistiu.

3. Carregue nos botões numéricos (0~9) ou no botão de canal para cima/para baixo (</>) no

telecomando, ou no botão no seu televisor. Quando liga o televisor pela primeira vez, é-lhe pedido para seleccionar o idioma no qual os menus vão ser apresentados.

4. Para desligar o televisor, carregue novamente no botão POWER .

Colocar o televisor no modo de espera Pode colocar o televisor no modo de espera para reduzir o consumo de energia. O modo de espera pode ser útil quando quiser interromper temporariamente a visualização (durante uma refeição, por exemplo).

1. Carregue no botão POWER do telecomando.

O ecrã apaga-se e aparece um indicador de suspensão vermelho no seu televisor.

2. Para voltar a ligar o televisor, basta carregar novamente em POWER , nos botões numéricos (0~9)

TV ou no botão de canais para cima/baixo (</>). Não deixe o televisor no modo de espera durante muito tempo (quando estiver, por exemplo, de férias). É aconselhável desligar o televisor da tomada e da antena.

1. Com o aparelho ligado, carregue no botão MENU.

O menu principal aparece no ecrã. O lado esquerdo do menu tem ícones: Imagem, Som, Canal, Congurar, Entrada.

2. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones.

Carregue no botão ENTER para aceder ao submenu do ícone.

3. Carregue no botão EXIT para sair.

Os menus no ecrã desaparecem após cerca de um minuto.

Utilizar o Botão TOOLS Pode utilizar o botão TOOLS para seleccionar de modo rápido e fácil funções utilizadas frequentemente. O menu “Ferramentas” (Definição de Ferramentas) altera consoante o modo de entrada externa que está a visualizar.

1. Carregue no botão TOOLS.

3. Carregue nos botões ▲/▼/◄/►/

ENTER para ver, alterar, ou utilizar os itens seleccionados. Para uma descrição mais detalhada de cada função, consulte a página correspondente. Anynet+ (HDMI-CEC), consulte a página

ImagemModo : Standard Retroiluminação 7Contraste 95Brilho 45Nitidez 50 Cor 50Matiz Vr50 Vm50 Definições detalhadas sMais Mover Enter VoltarFerramentasAnynet+ (HDMI-CEC)Modo Imagem : StandardModo Som : PersonalizarTemporizador : Deslig.SRS TS XT : Deslig.Poupança energ. : Deslig.Dual l-ll : MonoMover Enter Sair BN68-01410A-00Por-0221.indd 8 2008-02-21 2:00:20Português - 9 Plug & Play Quando ligar o televisor pela primeira vez, ocorrem várias programações básicas, automática e subsequentemente. Estão disponíveis as seguintes denições. A Protecção de Ecrã é activada quando nenhuma tecla no controlo remoto é carregada durante mais de 1 minuto enquanto o “Plug & Play” está em funcionamento. A Protecção de Ecrã é activada caso não exista nenhum sinal em funcionamento durante mais de 15 minutos.

1. Carregue no botão POWER do telecomando.

Aparece a mensagem “Start Plug & Play” com a opção “OK” seleccionada.

2. Seleccione o idioma adequado carregando no botão ou .

Carregue no botão ENTER para conrmar a sua escolha.

3. Carregue no botão ◄ ou ► para seleccionar “Demo de Loja” ou “Uso Doméstico” e depois no botão

ENTER . Para obter a melhor imagem num ambiente doméstico, deve denir o televisor para o modo “Uso Doméstico”. O modo “Demo de Loja” destina-se a apenas aos locais de venda a retalho. Se denir acidentalmente o aparelho para o modo “Demo de Loa” e pretender voltar para “UsoDemo de Loja” e pretender voltar para “Uso” e pretender voltar para “Uso Doméstico” (Standard): Carregue no botão Volume do televisor. Quando o OSD do volume é apresentado, carregue sem soltar o botão MENU do televisor durante 5 segundos.

4. Aparece a mensagem “Veric. entrada ant.” com a opção “OK” seleccionada. Carregue no botão

ENTER . Verique se o cabo da antena está bem ligado.

5. Seleccione o país adequado carregando no botão ou . Carregue no botão ENTER para

conrmar a sua escolha.

6. Aparece o menu “Memor. auto.” com a opção “Iniciar” seleccionada. Carregue no botão ENTER .

A procura de canais começa e termina automaticamente. Carregue no botão ENTER em qualquer altura para interromper o processo de memorização. Concluída a memorização de todos os canais disponíveis, o menu “Ajuste o Relógio” aparece no ecrã.

7. Carregue no botão ENTER .

Seleccione “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ou . Acerte a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ou . Também pode acertar o “Mês”, “Dia”, “Ano”, Hora” e “Minuto” carregando nos botões numéricos do telecomando.

8. Carregue no botão ENTER para conrmar o acerto. Aparece a mensagem “Divirta-se!” Quando

terminar, carregue no botão ENTER . Mesmo se não carregar no botão ENTER , a mensagem desaparece automaticamente passados vários segundos. Idioma: seleccione o seu idioma. País: seleccione o seu país. Memor. auto.: procura e memoriza automaticamente os canais disponíveis na sua zona. Ajuste o Relógio: acerta a hora no relógio do televisor.

BN68-01410A-00Por-0221.indd 9 2008-02-21 2:00:20Português - 10 Se quiser reiniciar esta função...

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue novamente no botão

ENTER para seleccionar “Plug & Play”. Para obter mais informações sobre como congurar opções, consulte a página 9. A função “Plug & Play” só está disponível no modo TV. Memorizar canais automaticamente Memorizar canais manualmente Memorizar canais automaticamente Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. No entanto, pode ordenar os números manualmente e apagar todos os canais que não pretende ver.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER

2. Carregue no botão

ENTER para seleccionar “País”.

3. Seleccione o país adequado carregando no botão ▲ ou ▼.

Carregue no botão ENTER para conrmar a sua escolha.

4. Carregue no botão ▲ ou ▼ para seleccionar “Memor. auto.” e depois no botão

5. Carregue no botão

O televisor começa a memorizar todos os canais disponíveis. Carregue no botão ENTER em qualquer altura para interromper o processo de memorização e voltar ao menu “Canal”.

6. Concluída a memorização de todos os canais disponíveis, aparece o menu “Ordenar”.

ConfigurarPlug & Play Idioma : Português Tempo Efeito de luz : Modo visual. lig Montagem parede Melodia : Deslig. Entretenimento : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar CanalPaís : Reino Unido Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina Mover Enter Voltar BN68-01410A-00Por-0221.indd 10 2008-02-21 2:00:21Português - 11 Memorizar canais manualmente Pode memorizar canais de televisão, incluindo os canais recebidos através de redes de televisão por cabo. Quando memorizar canais manualmente, pode escolher: ♦ Se pretende memorizar ou não os canais encontrados. ♦ O número de programa de cada canal memorizado que pre- tende identificar.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER

“Memor. manual” e depois no botão ENTER

3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER

4. Quando estiver satisfeito com a denição, carregue no botão

Carregue no botão EXIT para sair. ♦ Programa (Número do programa a ser atribuído a um canal) − Carregue no botão ▲ ou ▼ até encontrar o número correcto. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0~9). ♦ Sistema cores: Automático/PAL/SECAM/NTSC4.43 − Carregue no botão ▲ ou ▼ para seleccionar o padrão de cor pretendido. ♦ Sistema som: BG/DK/I/L − Carregue no botão ▲ ou ▼ para seleccionar o padrão de som pretendido. ♦ Canal (Se souber o número do canal a memorizar) − Carregue no botão ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). − Carregue no botão ► e depois no botão ▲ ou ▼ para seleccionar o número pretendido. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0~9). Se não ouvir o som ou se o ouvir em más condições, volte a seleccionar o padrão de som pretendido. ♦ Busca (Se não souber os números dos canais) − Carregue no botão ▲ ou ▼ para iniciar a procura. − O sintonizador procura o intervalo de frequência até aparecer o primeiro canal ou o canal seleccionado no ecrã. ♦ Memorizar (Quando memorizar o canal e o número do programa associado) − Defina para “OK” carregando no botão. ENTER

Modo Canal − P (Modo de programa): Quando terminar a sintonização, já terão sido atribuídos números de posição (P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. − C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. − S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada estação de emissão por cabo neste modo. Memor. manual Programa : P 2 Sistema cores : Auto Sistema som : BG Canal : C 3 Busca : 77 MHz Memorizar : ? Mover Enter Voltar

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Lista canais” e

depois no botão ENTER

3. Seleccione Lista canais carregando no botão

4. Vá para o campo ( ) carregando nos botões ▲/▼/◄/►,

seleccione um canal que pretende adicionar e carregue no botão ENTER para adicionar o canal. Se carregar novamente no botão ENTER , o símbolo ( ) junto do canal desaparece e o canal nao e adicionado. “ ” está activo se “Bloqueio crianças” estiver denido para “Lig.”. ♦ Bloquear canais Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, cortando a imagem e o som.

5. Carregue no botão ▲ ou ▼ para seleccionar “Bloqueio

crianças” e depois no botão ENTER

6. Seleccione “Lig.”. carregando no botão ▲ ou ▼ e depois

carregue no botão ENTER

7. Carregue no botão ▲ ou ▼ para seleccionar “Lista canais”

e depois no botão ENTER

8. Va para o campo ( ) carregando nos botões ▲/▼/◄/►,

seleccione um canal que pretende bloquear e carregue no botão ENTER

Se carregar novamente no botão ENTER , o símbolo ( ) junto do canal desaparece e o bloqueio do canal é cancelado. Quando se activa o Bloqueio crianças, aparece um ecrã azul.

9. Carregue no botão EXIT para sair.

Seleccione “Lig.” ou “Deslig.” em “Bloqueio crianças” para activar ou desactivar mais facilmente os canais seleccionados em “ ”

Gestor canais Lista canais Bloqueio crianças : Deslig. Mover Enter VoltarP 1 C3Lista canaisMover EnterPágina VoltarAdicionar Bloquear1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 BN68-01410A-00Por-0221.indd 12 2008-02-21 2:00:22Português - 13 Ordenar os canais memorizados Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Ordenar” e

depois no botão ENTER

várias vezes no botão ou . Carregue no botão ENTER

O número e o nome do canal seleccionado passam a estar do lado direito.

4. Carregue no botão ou para ir para a posição que

pretende alterar e depois carregue no botão ENTER

O canal seleccionado é trocado pelo canal anteriormente memorizado no número escolhido.

5. Para ordenar outro canal, repita os passos 3 a 4.

6. Carregue no botão EXIT para sair.

Atribuir nomes a canais Os canais recebem automaticamente nomes quando as respectivas informações são transmitidas. Pode alterar estes nomes e atribuir outros.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Nome” e depois

3. Se necessário, seleccione o canal a que quer atribuir um novo

nome carregando no botão ou . Carregue no botão ENTER

A barra de selecção aparece à volta da caixa de nome.

Os seguintes caracteres estão disponíveis: Letras do alfabeto (A~Z) / Números (0~9) / Caracteres especiais (+, -, *, /, espaço)

5. Repita os passos 3 a 4 para cada canal ao qual quer atribuir um novo nome.

6. Carregue no botão EXIT para sair.

Para... Em seguida... Seleccionar uma letra, número ou símbolo Carregue no botão ou . Passar para a letra seguinte Carregue no botão . Voltar à letra anterior Carregue no botão . Conrmar o nome Carregue no botão ENTER

Ordenar Nome Sintonia fina Mover Enter Voltar OrdenarProg. Canal Nome 0 C--1 C23 2 C163 C34 S1 s Mover Enter VoltarCanalPaís : Reino Unido Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina Mover Enter Voltar BN68-01410A-00Por-0221.indd 13 2008-02-21 2:00:23Português - 14 Sintonização na da recepção de canais Utilize a sintonização na para obter uma óptima recepção de um determinado canal.

1. Utilize os botões numéricos para seleccionar directamente o

canal em que pretende fazer uma sintonização na.

2. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal” e depois no botão ENTER

depois no botão ENTER

4. Carregue no botão ou para regular a sintonização na.

Carregue no botão ENTER

5. Carregue no botão EXIT para sair.

Os canais com sintonização na que foram guardados têm um asterisco “*” do lado direito do número de canal na respectiva faixa. E o número de canal ca vermelho. Para reiniciar a sintonização na, seleccione “Reiniciar” carregando no botão ▲ ou ▼ e depois carregue no botão ENTER

Reiniciar Ajustar Salvar Voltar BN68-01410A-00Por-0221.indd 14 2008-02-21 2:00:24Português - 15 Alterar o padrão de imagem Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER para seleccionar “Imagem”.

2. Carregue novamente no botão

ENTER para seleccionar “Modo”.

3. Carregue no botão ou para seleccionar o efeito de

imagem pretendido. Carregue no botão ENTER

4. Carregue no botão EXIT para sair.

Dinâmico: selecciona uma imagem de alta denição numa sala bem iluminada. Standard: selecciona uma boa imagem numa sala com condições de iluminação normais. Filme: selecciona uma boa imagem numa sala escura. É preciso ajustar o modo Imagem separadamente para cada fonte de entrada. Também pode carregar no botão P.MODE do telecomando para seleccionar uma das denições de imagem. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Imagem”.

4. Carregue no botão EXIT ou TOOLS para sair.

ImagemModo : Standard Retroiluminação 7 Contraste 80Brilho 50Nitidez 50 Cor 50Matiz Vr50 Vm50 Definições detalhadas sMais Mover Enter VoltarDinâmico3StandardFilmeFerramentasAnynet+ (HDMI-CEC)Modo Imagem ◄ Standard ►Modo Som : PersonalizarTemporizador : Deslig.SRS TS XT : Deslig.Poupança energ. : Deslig.Dual l-ll : MonoMover Ajustar Sair ImagemModo : Standard Retroiluminação 7Contraste 95Brilho 45Nitidez 50 Cor 50Matiz Vr50 Vm50 Definições detalhadas sMais Mover Enter Voltar BN68-01410A-00Por-0221.indd 15 2008-02-21 2:00:25Português - 16 Regular a imagem padrão O televisor tem várias denições que permitem controlar a qualidade da imagem.

Para seleccionar o efeito de imagem pretendido, siga as instruções 1 a 3 de “Alterar o padrão de imagem”. (na página 17)

2. Carregue no botão ou para seleccionar uma determinada

opção. Carregue no botão ENTER

3. Carregue no botão ou para diminuir ou aumentar o valor

de uma determinada opção. Carregue no botão ENTER

4. Carregue no botão EXIT para sair.

Retroiluminação: Ajusta a luminosidade do ecrã através do ajuste da luminosidade da retro- iluminação do LCD. (0~10) Contraste: ajusta a luminosidade e a escuridão entre os objectos e o fundo. Brilho: ajusta a luminosidade do ecrã inteiro. Nitidez: austa o contorno dos obectos para que quem mais nítidos ou mais esbatidos. Cor: ajusta as cores, tornando-as mais claras ou mais escuras. Matiz: ajusta a cor dos objectos, tornando-os mais avermelhados ou esverdeados, o que lhes confere uma aparência mais natural. Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado. Em modo PC, apenas pode efectuar alterações à “Retroiluminação”, “Contraste” e “Brilho”. Nos modos TV, Ext., AV, S-Video do sistema PAL não pode utilizar a Função “Matiz”. Para voltar às predenições de imagem, basta seleccionar “Reiniciar”. (Consulte “Repor as predenições de imagem” na página 17.) Congurar denições detalhadas na imagem Pode seleccionar a tonalidade que mais lhe agrada.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER para seleccionar “Imagem”.

2. Carregue no botão

ENTER para seleccionar “Modo”. Carregue no botão ▲ ou ▼ para seleccionar “Standard” ou “Filme” e depois no botão ENTER

3. Carregue no botão ▲ ou ▼ para seleccionar “Denições

detalhadas” e depois no botão ENTER

4. Seleccione a opção pretendida carregando no botão ou e

depois carregue no botão ENTER

5. Quando estiver satisfeito com a denição, carregue no botão

6. Carregue no botão EXIT para sair.

“Definições detalhadas” está disponível nos modos “Standard” ou “Filme”. Em modo PC, pode apenas efectuar alterações ao “Contraste dinâm.”, “Gama” e “Equilíbrio do branco” nos itens de “Denições detalhadas”. Ajustar preto: Deslig./Baixa/Médio/Alto Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. Contraste dinâm.: Deslig./Baixa/Médio/Alto Pode ajustar o contraste do ecrã até obter o melhor.

Definições detalhadasAjustar preto : Deslig. Contraste dinâm. : Médio Gama : 0 Matriz de cores Personalizar Equilíbrio do branco Tom de pele : 0 Melhor. extremid. : Lig. xvyCC : Deslig. Mover Enter Voltar

Mover Ajustar VoltarImagem Modo : Standard Retroiluminação 7 Contraste 95Brilho 45 Nitidez 50 Cor 50Matiz Vr50 Vm50 Definições detalhadas sMais Mover Enter VoltarImagem Modo : Standard Retroiluminação 7 Contraste 95Brilho 45 Nitidez 50 Cor 50Matiz Vr50 Vm50 Definições detalhadas sMais Mover Enter Voltar BN68-01410A-00Por-0221.indd 16 2008-02-21 2:00:26Português - 17 Gama: -3 ~ +3 Pode ajustar a intensidade das cores primárias (vermelho, verde e azul). Carregue no botão ◄ ou ► até obter a denição ideal. Matriz de cores: Automático/Nativa/Personalizar A matriz de Cores é um esquema de Cores composto pelas Cores “Vermelho”, “Verde” e “Azul”. Seleccione a sua matriz de Cores favorita para obter a Cor mais natural. ♦ Automático: A Matriz de Cores Automática ajusta automaticamente o tom de cor mais natural com base em fontes de programa. ♦ Nativa: A Matriz de Cores Nativa fornece uma tonalidade mais rica e profunda. ♦ Personalizar: Ajusta o intervalo de cores de acordo com a sua preferência. Personalizar a Matriz de Cores Cor: Vermelho/Verde/Azul/Amarelo/Ciano/Magenta Ajusta o intervalo de Cores de acordo com a sua preferência. “Cor” está disponível quando a “Matriz de cores” está denida para “Personalizar”. Carregue no botão ▲ ou ▼ para seleccionar “Vermelho”, “Verde”, “Azul”, “Amarelo”, “Ciano” ou “Magenta”. Carregue no botão ENTER

Vermelho/Verde/Azul: Em “Cor”, pode ajustar os valores de RGB para a cor seleccionada. Carregue no botão ▲ ou ▼ para seleccionar “Vermelho”, “Verde”, ou “Azul” para a alterar. Carregue no botão ENTER . Carregue no botão ◄ ou ► para diminuir ou aumentar o valor de um item em particular. Carregue no botão ENTER

Carregue no botão ◄ ou ► até obter a denição ideal. Reiniciar: O equilíbrio do branco austado anteriormente volta às predenições. Flesh Tone: -15 ~ +15 Pode realçar o tom cor-de-rosa da pele na imagem. Carregue no botão ◄ ou ► até obter a conguração ideal. Ao alterar os valores austados, o ecrã é actualizado. Melhor. extremid.: Deslig./Lig. Pode realçar os limites dos objectos na imagem. xvyCC: Deslig./Lig. Denir o modo xvYCC para Ligado aumenta o detalhe e o espaço de cores, se estiver a ver lmes a partir de um dispositivo externo (ie. leitor de DVD) ligado às tomadas HDMI ou IN de Componente. Tem de denir o Modo Imagem para Filme para tirar partido desta função. Apenas disponível em “HDMI” e “Componente” no modo “Filme”. Se a função xvYCC estiver activa, o PIP não pode ser seleccionado. Repor as predenições de imagem É possível repor as predenições de imagem.

1. Para seleccionar o efeito de imagem pretendido, siga as

instruções 1 a 3 na página 15 de “Alterar o padrão de imagem”. (na página 15)

2. Carregue no botão ou para seleccionar “Reiniciar” e depois

Carregue no botão ENTER

4. Carregue no botão EXIT para sair.

“Reiniciar” aplica-se a cada modo de imagem.

ImagemMaisOpções de imagem Reiniciar : Mover Enter Voltar Cancelar BN68-01410A-00Por-0221.indd 17 2008-02-21 2:00:26Português - 18 Congurar Opções de Imagem

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER para seleccionar “Imagem”.

2. Carregue no botão ou para seleccionar “Opções de

imagem” e depois no botão ENTER

3. Seleccione a opção pretendida carregando no botão ou .

Carregue no botão ENTER

4. Quando estiver satisfeito com a denição, carregue no botão

5. Carregue no botão EXIT para sair.

Em modo PC, apenas pode efectuar alterações à “Tonalidade” e “Tamanho” nos itens em “Opções de imagem”. Tonalidade: Cores frias2/Cores frias1/Normal/ Cores quentes1/Cores quentes2 Pode seleccionar a tonalidade que mais lhe agrada. Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado. “Cores quentes1” ou “Cores quentes2” só são activados quando o modo de imagem é “Filme”. Tamanho: Wide Automático/16:9/Zoom 16:9/Zoom/4:3/Digitalização prec. Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização. Wide Automático: ajusta automaticamente a imagem para o formato “16:9”. 16:9 : ajusta a imagem para 16:9 (formato adequado para DVDs ou transmissões em banda larga). Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. Zoom: amplia a imagem 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã. 4:3: predenição para um lme de vídeo ou transmissão normal. Digitalização prec.: Utilize a função para ver a imagem completa sem quaisquer cortes quando entram os sinais HDMI (720p/1080i/1080p) ou Component (1080i/1080p).

A função “Wide Automático” só está disponível nos modos “TV”, “Ext1”, “Ext2”, “AV” e “S-Vídeo”. No modo PC, só é possível ajustar os modos “16:9” e “4:3”. As denições podem ser austadas e memorizadas para cada dispositivo externo ligado à entrada do televisor. Pode ocorrer retenção temporária de imagem ao visualizar uma imagem estática no televisor por mais de duas horas. Zoom 16:9: mova o ecrã para cima/baixo com o botão ▲ ou ▼ depois de seleccionar , carregando no botão ►ou ENTER

Zoom: seleccione carregando no botão ◄ ou ►. Utilize o botão ▲ ou ▼ para mover a imagem para cima e para baixo. Depois de seleccionar , utilize o botão ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na direcção vertical. Quando o modo Duplo ( , ) tiver sido congurado no PIP, o Tamanho da Imagem não) tiver sido congurado no PIP, o Tamanho da Imagem não pode ser congurado. Depois de seleccionar “Digitalização prec.” nos modos HDMI (1080i/1080p) ou Componente (1080i/1080p): Seleccione carregando no botão ◄ ou ►. Utilize o botão ▲, ▼, ◄ ou ► para mover a imagem. Reiniciar: Carregue no botão ◄ ou ► para seleccionar “Reiniciar” e depois carregue no botão ENTER Pode inicializar a denição. Para seleccionar estas opções, basta carregar no botão P.SIZE do telecomando.

ImagemMaisOpções de imagem Reiniciar : OK Mover Enter VoltarOpções de imagem Tonalidade : Normal Tamanho : Wide Automático Modo de ecrã : 16:9 NR Digital : Automático DNIe : Deslig. Nv.pr.HDMI : Normal Movie plus : Baixa Apenas Modo Azul : Deslig. Mover Enter Voltar

BN68-01410A-00Por-0221.indd 18 2008-02-21 2:00:27Português - 19 Modo de ecrã: 16:9/Zoom 16:9/Zoom/4:3 Se denir o tamanho da imagem para Wide Automático (Auto Wide) num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho. 16:9: dene a imagem para o modo 16:9. Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. Zoom: aumenta o tamanho da imagem na vertical. 4:3: dene a imagem para o modo normal de 4:3.

Esta função encontra-se disponível no modo “Wide Automático”. Esta função não se encontra disponível nos modos “PC”, “Componente” ou “HDMI”. NR Digital: Deslig./Baixa/Médio/Alto/Automático Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. Quando o sinal estiver fraco, seleccione uma das outras opções até aparecer a melhor imagem. DNIe: Deslig./Demo/Lig. Este televisor inclui a função DNIe que proporciona uma qualidade de imagem excelente. Se denir DNIe para Lig., pode ver a imagem no ecrã com a função DNIe activada. Se denir DNIe para Demo, pode ver a DNIe aplicada e imagens normais no ecrã, para ns de demonstração. Se utilizar esta função, pode ver a diferença na qualidade da imagem. DNIe

(Digital Natural Image engine) Esta função permite obter uma imagem com melhor denição graças à redução de ruído 3D, melhoramento de detalhes, de contrastes e de brancos. O novo algoritmo de compensação de imagem proporciona imagens mais claras, mais nítidas e com maior detalhe. Com a tecnologia DNIe

os seus olhos adaptam-se a todos os sinais. Esta função não está disponível nos modos “Filme” e “Standard”. Nv.pr.HDMI: Normal/Baixa Seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB) Movie Plus: Deslig./Baixa/Médio/Alto/Demo O tom de pele parece mais natural e o texto mais nítido, mesmo nas cenas com movimento rápido. Utilize esta função quando estiver a ver lmes. Esta função não está disponível nos modos “Zoom 16:9” e “Zoom”. Esta função não está disponível quando o “PIP” estiver congurado para “Lig.”. Não é suportado no modo HDMI 1080p/24Hz. Modo Apenas azul: Deslig./Lig. Esta função está disponível para especialistas de medição de dispositivos AV. Esta função apresenta o sinal azul apenas através da remoção dos sinais vermelho e verde do sinal de vídeo, de modo a dar um efeito Filtro Azul que é utilizado para ajustar a Cor e Matiz de equipamentos de vídeo, tais como leitores de DVD, Home Theaters, etc. Através da utilização desta função, pode ajustar a Cor e Matiz para valores preferenciais adequados ao nível de sinal de cada dispositivo de vídeo que utilize Padrões da Barra de Cores Vermelho/Verde/ Azul/Ciano/Magenta/Amarelo, sem utilizar um Filtro Azul adicional. O “Modo Apenas azul” está disponível quando o modo de imagem está denido para “Filme” ou “Standard”.

BN68-01410A-00Por-0221.indd 19 2008-02-21 2:00:27Português - 20 Ver a imagem na imagem (PIP) Pode ver uma imagem secundária na imagem principal de um programa de televisão ou de um vídeo. Desta forma, pode ver a imagem de um programa de televisão ou de um vídeo a partir de qualquer equipamento ligado enquanto vê a imagem principal.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “PIP” e depois no

3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER

4. Quando estiver satisfeito com a denição, carregue no botão

5. Carregue no botão EXIT para sair.

Pode notar que a imagem que aparece na janela PIP se torna ligeiramente articial quando utilizar o ecrã principal para ver um jogo ou karaoke. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “PIP”, depois

carregue no botão ENTER

3. Carregue no botão ▲ ou ▼ para seleccionar um item em

4. Carregue no botão ◄ ou ► para seleccionar a opção

5. Carregue no botão EXIT ou TOOLS para sair.

♦ PIP: Lig./Deslig. Pode activar ou desactivar a função PIP. Imagem principal Imagem secundária Componente TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV ♦ Fonte Pode seleccionar uma fonte da imagem secundária. ♦ Tamanho: / / Pode seleccionar o tamanho da imagem secundária. Se a imagem principal estiver no modo “HDMI”, a opção “Tamanho” ca disponível. ♦ Posição: / / / Pode seleccionar a posição da imagem secundária. No modo Duplo ( , ), não é possível seleccionar “Posição”. ♦ Programa Só pode seleccionar um canal da imagem secundária quando a opção “Fonte” estiver definida para “TV”.

PIP PIP : Lig. Fonte : TV Tamanho : Posição : Programa : P 1 Mover Enter Voltar

Configurar Plug & Play Idioma : Português Tempo Efeito de luz : Modo visual. lig Montagem parede Melodia : Deslig. Entretenimento : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar PIP PIP : ◄ Lig. ►Fonte : TVPrograma : P 1Tamanho :Posição :Mover Ajustar Voltar BN68-01410A-00Por-0221.indd 20 2008-02-21 2:00:28Português - 21 Funções de som

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Som” e depois no botão ENTER

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER

3. Quando estiver satisfeito com a definição, carregue no botão

4. Carregue no botão EXIT para sair.

Modo: Standard/Música/Filme/Discurso/Personalizar Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver um determinado programa. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Som”.

3. Carregue nos botões ◄ ou ► para seleccionar o modo de som pretendido.

4. Carregue no botão EXIT ou TOOLS para sair.

Equalizador: Balanço/100Hz/300Hz/1kHz/3kHz/10kHz O televisor tem várias denições que permitem controlar a qualidade do som. Se alterar estas denições, o modo de som muda automaticamente para “Personalizar”. SRS TS XT: Deslig./Lig. TruSurround XT é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi- canais apenas com duas colunas. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com duas colunas, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canais. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

4. Carregue no botão EXIT ou TOOLS para sair.

TruSurround XT, SRS e o símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround XT está incorporada sob licença da SRS Labs, Inc. Volume auto.: Deslig./Lig. Cada estação emissora tem condições de sinal especícas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo.

BN68-01410A-00Por-0221.indd 21 2008-02-21 2:00:29Português - 22 Altifalante do televisor: Deslig./Lig. Se quiser ouvir som através de colunas separadas, cancele o amplicador interno. Os botões +, - e MUTE não funcionam quando o “Altifalante do televisor” está denido para Deslig. Quando o “Altifalante do televisor” está denido para “Deslig”, só pode utilizar “Seleção do Som” (no modo PIP) no menu Som. Seleção do Som: Principal/Sub Se a função PIP estiver activada, pode ouvir o som da imagem secundária (PIP). − Principal: utiliza-se para ouvir o som da imagem principal. − Sub: utiliza-se para ouvir o som da imagem secundária. Seleccionar o modo de som Pode configurar o modo de som no menu “Ferramentas”. Quando define para “Dual I-II”, o modo de som actual aparece no ecrã.

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “Dual I-II".

3. Carregue no botão ◄ ou ► para seleccionar a opção

4. Carregue no botãoCarregue no botão

Tipo de áudio DUAL 1/2 Predenição Estéreo

Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Se o sinal estéreo for fraco e ocorrer uma mudança automática, mude para Mono. Esta função só está activa com o sinal de som estéreo. Está desactivada com o sinal de som mono. Esta função só está disponível no modo TV. Ligar auscultadores (vendidos separadamente) Se quiser ver um programa de televisão sem incomodar as pessoas que o rodeiam, pode ligar uns auscultadores ao televisor. Quando introduz a cha na porta correspondente, apenas pode utilizar as opções “Volume auto.” e “Seleção do Som” (no modo PIP) do menu de Som. O uso prolongado dos auscultadores com o volume muito alto pode provocar lesões auditivas. Se ligar os auscultadores ao sistema, não ouve o som dos altifalantes. O volume dos auscultadores e o do televisor regulam-se de forma diferente.

Painel lateral do televisorFerramentasAnynet+ (HDMI-CEC)Modo Imagem : StandardModo Som : PersonalizarTemporizador : Deslig.SRS TS XT : Deslig.Poupança energ. : Deslig.Dual l-ll ◄ Mono ►Mover Ajustar Sair BN68-01410A-00Por-0221.indd 22 2008-02-21 2:00:29Português - 23 Acertar e ver a hora actual Pode acertar o relógio do televisor para que apareça a hora actual quando carregar no botão INFO. Também tem de acertar a hora se quiser utilizar os temporizadores Ligar/Desligar automático.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Tempo” e depois

3. Carregue no botão

5. Carregue no botão EXIT para sair.

Sempre que carrega no botão INFO aparece a hora actual. Também pode acertar o “Mês”, “Data”, “Ano”, “Hora” e “Minuto” carregando nos botões numéricos do telecomando. Programar o temporizador Pode seleccionar um intervalo de tempo entre 30 e 180 minutos, após o qual o televisor muda automaticamente para o modo de espera.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Tempo” e depois

3. Carregue no botão ou para seleccionar “Temporizador” e

depois no botão ENTER

4. Carregue várias vezes no botão ou até aparecer o tempo

5. Carregue no botão EXIT para sair.

Quando o temporizador chegar a 0, o televisor passa automaticamente para o modo de espera. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

4. Carregue no botão EXIT ou TOOLS para sair.

Para... Carregue no... Ir para “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” botão ou Acertar a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” botão ou Conrmar a denição. Botão ENTERENTER . TempoAjuste o Relógio : 00:00Temporizador :Temporizador 1 :Temporizador 2 : Temporizador 3 : Mover Enter Voltar Deslig.

Ajuste o Relógio Mês

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Tempo” e depois

3. Carregue no botão ou para seleccionar “Temporizador 1”,

“Temporizador 2” ou “Temporizador 3” e depois no botão ENTER . Podem ser efectuadas três Congurações diferentes de Ligar/Desligar à Hora Denida. Primeiro, tem de acertar o relógio.

4. Carregue no botão ◄ ou ► para seleccionar a opção

pretendida abaixo. Carregue no botão ▲ ou ▼ para seleccionar a definição pretendida. ♦ Ligar à hora definida: Seleccione as horas, os minutos e “Activado”/”Desactivado”. (Para activar o temporizador com a definição pretendida, seleccione “Activado”.) ♦ Desligar à hora definida: Seleccione as horas, os minutos e “Activado”/”Desactivado”. (Para activar o temporizador com a definição pretendida, seleccione “Activado”.) ♦ Volume: Seleccione o nível de som pretendido para quando ligar. ♦ Repetir: Seleccione “Uma vez”, “Diariamente”, “Seg ~ Sex”, “Seg ~ Sáb” ou “Sáb ~ Dom”. ♦ Programa : Quando o Ligar à hora definida está activo, pode ligar um canal específico. Pode introduzir directamente a hora e os minutos carregando nos botões numéricos do telecomando. Desligar automaticamente Quando denir o temporizador para “Ligar” à hora denida, o televisor desliga-se eventualmente se não carregar em nenhum comando no período de 3 horas após o temporizador ter ligado o televisor. Esta função só está disponível no modo “Ligar” à hora denida do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo. Seleccionar o idioma Quando utilizar o aparelho pela primeira vez, tem de seleccionar o idioma dos menus e indicações mostrados no ecrã.

1. Carregue no botão MENU para aceder ao menu no ecrã.

Carregue no botão ou para seleccionar “Congurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Idioma” e depois

3. Seleccione um determinado idioma carregando várias vezes no

botão ou . Carregue no botão ENTER

4. Carregue no botão EXIT para sair.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼e

depois carregue no botão ENTER

3. Quando estiver satisfeito com a definição, carregue no botão

4. Carregue no botão EXIT para sair.

Melodia: Deslig./Baixa/Médio/Alto Pode regular a melodia que toca quando liga/desliga o televisor. A Medodia não reproduz − Quando não sai som do televisor porque o botão MUTE foi premido. − Quando não sai som do televisor porque o botão - (Volume) foi premido. − Quando o televisor é desligado pela função Temporizador.

Congurar o Efeito de luz (consoante o modelo) De acordo com a situação, pode ligar/desligar o LED na frente do televisor. Faça-o para poupar energia ou quando o LED lhe perturbar a visão.

1. Carregue no botão MENU para aceder ao menu no ecrã.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Idioma” e depois

3. Carregue no botão ▲ ou ▼ para seleccionar "Deslig.", "Modo

Deslig.: O LED não acende. Modo Standby lig: Liga o LED no modo de espera. Modo visual. lig: Liga o LED enquanto vê televisão. Lig.:O LED está sempre aceso.

Coloque “Efeito da luz” em “Deslig.” para reduzir o consumo de energia.

4. Carregue no botão EXIT para sair.

Configurar Plug & Play Idioma : Português Tempo Efeito de luz : Modo visual. lig Montagem parede

Melodia : Deslig. Entretenimento : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar BN68-01410A-00Por-0221.indd 25 2008-02-21 2:00:32Português - 26 Entretenimento: Deslig./Desporto/Cinema/Jogos O modo “Entretenimento” permite-lhe seleccionar a imagem e som ideais para desporto, cinema e jogos. − Deslig.: Desactiva a função “Entretenimento”. − Desporto: Fornece a qualidade de imagem e som ideal para desporto. Pode desfrutar de uma cor e som mais arrebatadores. − Cinema: Fornece a qualidade de imagem e som ideal para cinema. Pode obter uma imagem mais rica e um som optimizado. − Jogos: Fornece a qualidade de imagem e som ideal para jogos. Este modo aumenta a velocidade de jogo quando utiliza uma consola de jogos externa ligada ao Televisor. Se denir qualquer um dos três modos de “Entretenimento” para Ligado, as denições serão bloqueadas e não podem ser ajustadas. Se pretende ajustar os modos Imagem ou Som, o modo “Entretenimento” deve ser desligado. As denições de “Entretenimento” são guardadas para cada fonte de entrada. Se denir qualquer um dos três modos de “Entretenimento” para Ligado, a função “SRS TS XT” ca indisponível. Pode carregar repetidamente no botão E.MODE do telecomando para alterar as definições de “Entretenimento”. Poupança energ.: Deslig./Baixa/Médio/Alto/Automático Esta função regula a luminosidade do ecrã consoante as condições de iluminação. − Deslig.: Desactiva a função de poupança de energia. − Baixa: Programa o televisor para o modo de baixa poupança de energia. − Médio: Programa o televisor para o modo de poupança média de energia. − Alto: Programa o televisor para o modo de alta poupança de energia. − Automático: Ajusta automaticamente o brilho do televisor de acordo com as cenas. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “Poupança

3. Carregue no botão ◄ ou ► para seleccionar "Deslig.",

"Baixa", "Médio", "Alto" ou "Automático".

4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. ◄ Deslig. ► Dual l-ll : Mono Mover Ajustar Sair BN68-01410A-00Por-0221.indd 26 2008-02-21 2:00:32Português - 27 Seleccionar a fonte Pode fazer uma selecção das fontes externas ligadas às tomadas de entrada do televisor.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Entrada” e depois no botão ENTER

2. Carregue novamente no botão

ENTER para seleccionar “Lista de fontes”. Se não estiver ligado nenhum dispositivo externo ao televisor, só as opções “TV”, “Ext.1” , “Ext.2” estão activadas na “Lista de fontes”. As opções “AV”, “S-Vídeo”, “Componente”, “PC”, “HDMI1”, “HDMI2”, e ”HDMI3” só são activadas se ligar os dispositivos correspondentes ao televisor.

3. Seleccione o dispositivo pretendido carregando no botão

ou . Carregue no botão ENTER

Carregue no botão SOURCE do telecomando para alternar entre todas as fontes disponíveis. É possível seleccionar o modo TV carregando no botão TV, nos botões numéricos (0~9) e no botão P</> do telecomando. Também pode ver o modo HDMI carregando simplesmente no botão HDMI do telecomando. Editar os nomes das fontes de entrada Identique o dispositivo ligado às tomadas de entrada para que a selecção de fontes de entrada se torne mais fácil.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar“Entrada” e depois no botão ENTER

2. Carregue no botão ou para seleccionar “Editar nome” e

depois no botão ENTER

3. Carregue no botão ou para seleccionar o dispositivo cujo

nome quer editar. Carregue no botão ENTER

4. Carregue no botão ou para seleccionar o dispositivo

pretendido. Carregue no botão ENTER

5. Carregue no botão EXIT para sair.

Se tiver ligado um PC com uma resolução de 1920 X 1080 a 60Hz à porta HDMI IN 2, deve denir o modo “HDMI2” para “PC” em “Editar nome” do modo “Entrada”.

EntradaLista de fontes : TV Editar nome Anynet+(HDMI-CEC) WISELINK Mover Enter Voltar BN68-01410A-00Por-0221.indd 27 2008-02-21 2:00:34Português - 28 Congurar o software do PC (com base no Windows XP) As denições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC podem ser diferentes consoante a sua versão do Windows e a sua placa de vídeo. Mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de conguração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

1. Primeiro, clique em “Painel de controlo” no menu Iniciar do Windows.

2. Quando aparecer a janela do painel de controlo, clique em “Aparência e temas”

e aparece uma caixa de diálogo.

3. Quando aparecer a janela do painel de controlo, clique em “Visualização” e

aparece uma caixa de diálogo.

4. Vá para o separador “Denições” na caixa de diálogo. Denição correcta de tamanho (resolução): ideal

- 1920 X 1080. Se existir uma opção de frequência vertical na caixa de diálogo de denições de visualização, o valor correcto é “60” ou “60 Hz”. Caso contrário, basta clicar em “OK” e sair da caixa de diálogo. Modos de visualização A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções indicadas na tabela. D-Sub Entrada Modo ResoluçãoFrequênciahorizontal (kHz)Frequênciavertical (Hz)Frequência do relógioem pixels (MHz)Polaridade de sincronização (H/V) IBM 640 X 350 720 X 400 31,469 31,469 70,086 70,087 25,175 28,322

CVT 1920 X 1080RB 66,587 59,934 138,500 + / - HDMI/DVI Entrada Modo ResoluçãoFrequênciahorizontal (kHz)Frequênciavertical (Hz)Frequência do relógioem pixels (MHz)Polaridade de sincronização (H/V) VESA 640 X 480 800 X 600 1024 X 768 1280 X 1024 1360 X 768 1600 X 1200 31,469 37,879 48,363 63,981 47,712 75,000 59,940 60,317 60,004 60,020 60,015 60,000 25,175 40,000 65,000 108,000 85,500 162,000

CEA 1920 X 1080p 67,500 60,000 148,500 + / + Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2. O modo entrelaçado não é suportado. O televisor pode não funcionar correctamente se seleccionar um formato de vídeo que não seja padrão. Os modos Separate (Separado) e Composite (Composto) são suportados. A tecnologia SOG não é suportada. Um cabo VGA demasiado comprido ou de fraca qualidade pode provocar interferências na imagem, nos modos de alta resolução (1920x1080 ou 1600x1200).

BN68-01410A-00Por-0221.indd 28 2008-02-21 2:00:34Português - 29 Congurar o televisor com o seu PC Carregue no botão SOURCE para seleccionar o modo PC.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER para seleccionar "Imagem".

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER .

3. Quando estiver satisfeito com a programação, carregue no

4. Carregue no botão EXIT para sair.

Ajuste auto. A regulação automática permite que o ecrã de PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores Fino, Grosso e Posição são regulados automaticamente. Configuração Fácil

1. Carregue no botão TOOLS no telecomando.

2. Carregue no botão ▲ ou ▼ para seleccionar “Auste auto.”,

depois carregue no botão ENTER . Ecrã: Grosso/Fino A regulação da qualidade da imagem permite remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, regule a frequência o melhor possível e volte a fazer a sintonização fina. Depois de ter reduzido o ruído, volte a regular a imagem de forma a ficar alinhada no centro do ecrã. Carregue no botão ▲ ou ▼ para seleccionar "Grosso" ou "Fino", depois carregue no botão ENTER . Carregue no botão ◄ ou ► para regular a qualidade do ecrã. Carregue no botão ENTER

Posição Pode ajustar a posição do ecrã do PC se não aparecer por completo no ecrã do televisor. Carregue no botão ▲ ou ▼ para regular a Posição Vertical. Carregue no botão ◄ ou ► para regular a Posição Horizontal. Carregue no botão ENTER

Repor imagem Pode substituir todas as configurações de imagem pelos valores de fábrica.

ImagemModo : Standard Retroiluminação 7Contraste 95Brilho 45Nitidez 50 Ajuste auto. Ecrã Definições detalhadas sMais

Ecrã Grosso 50Fino 93Posição Repor imagem Mover Enter Voltar Ajuste auto. em cursoAguarde por favor Posição Mover Enter Voltar

Ecrã Grosso 50Fino 93Posição Repor imagem Mover Enter Voltar FerramentasAnynet+ (HDMI-CEC)Modo Imagem : StandardModo Som : PersonalizarTemporizador : Deslig.SRS TS XT : Deslig.Poupança energ. : Deslig. PIP Ajuste auto. Mover Enter Sair BN68-01410A-00Por-0221.indd 29 2008-02-21 2:00:36Português - 30 Utilizar a função WISELINK Esta função permite-lhe ver e ouvir fotograas (JPEG) e cheiros áudio (MP3) guardados num dispositivo da Classe de Grande Armazenamento (MSC) USB. Carregue no botão POWER no telecomando ou no televisor. Ligue um dispositivo USB com cheiros JPEG e/ou MP3 à entrada WISELINK (entrada USB) no lateral do televisor. Se entrar no modo WISELINK sem ter um dispositivo USB ligado, aparece a mensagem "Nenhum dispositivo ligado.". Neste caso, insira o dispositivo USB, saia do ecrã ao premir o botão W.LINK no controlo remoto e entre novamente no ecrã WISELINK. Só pode usar caracteres alfanuméricos para dar nome a uma pasta ou ficheiro (fotografia, música). O sistema de ficheiro suporta FAT16/32 (o sistema de ficheiro NTFS não é suportado) Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. O WISELINK apenas suporta o dispositivo da Classe de Grande Armazenamento (MSC) USB. O MSC é um dispositivo de transporte em massa. Exemplos de MSC são as pen drives e os leitores de cartões flash (Tanto USB HDD como HUB não são suportados.) Antes de ligar o dispositivo ao televisor, faça uma cópia de segurança dos ficheiros para evitar danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. Ligue directamente à porta USB do televisor. Se usar uma ligação por cabo separada, pode haver um problema de compatibilidade USB. Só são suportados os formatos de ficheiros JPEG e MP3. O formato mp3 da Wiselink só suporta ficheiros de música com alta frequência de amostragem (32 kHz, 44.1 kHz ou 48 kHz). Recomendamos o formato jpeg sequencial. O formato jpeg progressivo usa muita memória e pode falhar ao descodificar. Não desligue o dispositivo USB enquanto está a a carregar. O MTP - Media Transfer Protocol (Protocolo de Transferência de Ficheiros Media) não é suportado. A duração de reprodução de um ficheiro mp3 pode ser apresentada como "00:00:00" se não for encontrada a informação do tempo de reprodução no início do ficheiro. Quanto maior for a resolução da imagem, maior é o tempo que demora a ser apresentada no ecrã. A Lista de Fotografias ou de Músicas exibe até 300 pastas ou ficheiros. O carregamento pode demorar algum tempo, dependendo do tamanho do ficheiro. Painel lateral do televisor Unidade USB BN68-01410A-00Por-0221.indd 30 2008-02-21 2:00:36Português - 31 Utilizar o menu WISELINK

1. Prima o botão MENU. Prima o botão ▲ ou ▼ para seleccionar

“Entrada” e prima o botão ENTER

2. Prima o botão ▲ ou ▼ para seleccionar “WISELINK” e prima o

memória USB e prima o botão ENTER

O menu "WISELINK" é diferente, consoante o dispositivo de memória USB ligado ao televisor. Alguns dispositivos podem não ser suportados devido a problemas de compatibilidade.

4. Prima o botão ◄ ou ► para mover para um ícone e prima o

Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Prima o botão W.LINK no controlo remoto para apresentar um menu WISELINK. Utilizar o botão do controlo remoto no menu WISELINK Botão Operações ▲/ ▼/ ◄/ ► Mover o cursor e seleccionar um item. ENTER Seleccionar o item actualmente seleccionado. Reproduza a Apresentação de Diapositivos ou ficheiro MP3. Faça uma pausa na Apresentação de Diapositivos ou no ficheiro MP3. RETURN Regressar ao menu anterior. INFO Executar várias funções a partir dos menus Fotografias e Música. Parar a actual apresentação de slides ou ficheiro MP3. Mover a página para cima ou para baixo (item da lista de ficheiros) EXIT Parar a função actual e voltar ao menu de alto-nível anterior.

2. Prima o botão ◄ ou ► para mover para “Fotograa” e prima

o botão ENTER . A informação do cheiro guardado é apresentada como uma pasta ou cheiro.

3. Prima os botões ▲, ▼, ◄ e ► para seleccionar um cheiro.

• Premir o botão ENTER sobre o ícone de uma fotograa mostra a fotograa seleccionada em ecrã inteiro.

• Premir o botão ENTER sobre o ícone de uma pasta mostra os cheiros JPEG existentes na pasta. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Mover para uma fotograa pode demorar alguns segundos a carregar o cheiro. A este ponto, o Carregando... ícone aparece no canto superior esquerdo do ecrã. Demora algum tempo a mostrar os cheiros JPEG como imagens em miniatura. Este menu mostra apenas cheiros com extensão pg. Ficheiros de outros formatos como bmp ou tiff não serão apresentados. Os cheiros são apresentados numa página. São apresentadas 15 fotograas em miniatura por página. As miniaturas estão numeradas da esquerda para a direita e de cima para baixo, de 1 a 15. Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. As pastas são apresentadas primeiro, de seguida são apresentados todos os cheiros JPEG na actual pasta. As pastas e os cheiros JPEG estão distribuídos por ordem alfabética. Se a fotograa for apresentada em ecrã inteiro, pode fazer zoom ou rodar a fotograa no ecrã. Enquanto um ecrã inteiro é apresentado, o botão ◄ ou ► permite-lhe ver outra fotograa na mesma pasta. Carregue no botão quando o ícone de uma Fotograa estiver seleccionado para dar início a uma Apresentação de Diapositivos. Fotograas sem informação EXIF podem não ser apresentadas como imagens em miniatura na lista de fotograas, dependendo da qualidade de imagem e resolução. Ver uma apresentação de diapositivos

4. Prima o botão INFO para apresentar a opção

("Iniciar apresentação de slides", "Selec. Todos").

5. Prima o botão ▲ ou ▼ para seleccionar “Apresentação de

diapositivos” e prima o botão ENTER

Durante a apresentação de diapositivos, os cheiros são apresentados por ordem a partir do cheiro mostrado. Os cheiros MP3 podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a predenição Música de fundo estiver denida para Ligada. Para utilizar esta função, os cheiros MP3 e outros cheiros de fotograas, têm de estar na mesma pasta no dispositivo de memória USB.

6. Prima o botão INFO durante a apresentação de diapositivos

para denir as opções seguintes ("Velocidade apresentação diapositivos", "Música de fundo", "Def. Música de fundo", "Lista"). Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão ENTER

• Após denir a opção, prima o botão ENTER para efectuar uma alteração.

Mover Enter Voltar SUM 861MB/994MBFree Photo Fotograa Música CongurarUpper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Selecc Mover Enter INFO Opção Voltar Photo 1/10 Página 580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Selecc Mover Enter INFO Opção Voltar Photo 1/10 Página 580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Iniciar apresentação de slides Selec. Todos INFO Sair Velocidade apresentação diapositivos Normaal ► Música de fundo Lig. ► Def. Música de fundoLista INFO Sair BN68-01410A-00Por-0221.indd 32 2008-02-21 2:01:00Português - 33 Utilizar o menu durante uma apresentação de diapositivos Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida("Rápida", "Normaal", "Lenta") e prima o botão ENTER

Música de fundo : Seleccione se pretende reproduzir um cheiro MP3 durante uma apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida ("Lig.", "Deslig.") e prima o botão ENTER

Def. Música de fundo: Enquanto a apresentação de diapositivos está a decorrer, são apresentados os cheiros MP3 e as pastas existentes no mesmo directório. Seleccione uma pasta utilizando o botão ▲ ou ▼ e prima o botão ENTER . A pasta seleccionada ca realçada. Prima novamente o botão RETURN para regressar ao ecrã da apresentação de diapositivos. A música de fundo seleccionada é reproduzida. Se desligar a música de fundo, mesmo após denir a música de fundo, esta não será reproduzida. Lista: A informação do cheiro é apresentada como uma pasta ou cheiro JPEG. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Quando seleccionar um cheiro de fotograa, a informação do cheiro de fotograa é apresentada no lado esquerdo do ecrã, assim como a resolução, a data modicada e a ordem do cheiro no actual directório (ex: 10º em 15).

: ícone da pastaícone da pasta : ícone da fotografiaícone da fotografia : Mover para o íconeMover para o ícone anterior de fase da pasta Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Selecc Mover Enter INFO Opção Voltar Photo 1/10 Página580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Selecc Mover Enter INFO Opção Voltar Photo 1/10 Página580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Velocidade apresentação diapositivos Normaal ► Música de fundo Lig. ► Denição Música de fundoLista INFO Sair RápidaNormaalLentaVelocidade apresentação diapositivos Normaal ► Música de fundo Lig. Denição Música de fundoLista INFO Sair Deslig. Lig. Upper Folder01-001_02-00203-00304-00405-005 Selecc Mover Enter Voltar ◄◄ 1/1 Página ►► Def. Música de fundoSeleccionar ficheiros para música de fundo. Photo 580*440 47KB Jun 1,2008 3/23 Tal como a resolução Ordem do ficheiro no directório actual Data de modificação Tamanho do ficheiro BN68-01410A-00Por-0221.indd 33 2008-02-21 2:01:02Português - 34 Utilizar o menu de opções

2. Prima o botão ◄ ou ► para mover para “Fotograa” e prima

o botão ENTER . A informação do cheiro guardado é apresentada como uma pasta ou cheiro.

3. Prima o botão ▲, ▼, ◄ e ► para seleccionar um cheiro e

prima o botão ENTER . Ao premir o botão sobre a miniatura de uma fotograa apresenta a fotograa em ecrã inteiro.

4. Prima o botão INFO para apresentar a opção

("Iniciar apresentação de slides", "Zoom", "Rodar", "Lista") Zoom:

• Prima o botão ▲ ou ▼ para seleccionar “Zoom” e prima o botão ENTER

• Seleccione a opção pretendida carregando no botão ▲ ou ▼ eSeleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER .((X 1, X2, X4) Para mover para cima/baixo/esquerda/direita na imagem ampliada, carregue no botão INFO para sair do menu de opção; em seguida, carregue nos botões ▲, ▼, ◄ e ►. Quando selecciona “Zoom”, as opções “Iniciar apresentação de slides” ou “Rodar” são desactivadas. "x 1" : Repor uma fotografia no tamanho original. "x 2" : Fazer zoom numa fotografia x2. "x 4" : Fazer zoom numa fotografia x4. / / / : Mover a fotografia ampliada para cima/baixo/direita/esquerda. Rodar: Prima o botão ▲ ou ▼ para seleccionar “Rodar” e prima o botão ENTER

Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . ((0

O cheiro rodado não é guardado. Quando selecciona “Rodar”, as opções “Iniciar apresentação de slides” ou “Zoom” são desactivadas.

" : Roda uma fotografia para a posição original "90

" : Roda uma fotografia em 90 graus "180

" : Roda uma fotografia em 180 graus "270

" : Roda uma fotografia em 270 graus

Iniciar apresentação de slides Zoom X 1 ► Rodar 0° ► Lista INFO Sair Iniciar apresentação de slides Zoom X 1 ► Rodar 0° ► Lista INFO Sair X 1 x 1 x 2 x 4

Iniciar apresentação de slides Zoom X 1 ► Rodar

2. Prima o botão ◄ ou ► para mover para “Música” e prima

o botão ENTER . A informação do cheiro guardado é apresentada como uma pasta ou cheiro.

3. Prima o botão ▲ ou ▼ para mover para um ícone e prima o

Premir o botão ENTER sobre um ícone de nota musical reproduz imediatamente o cheiro de música. Premir o botão ENTER sobre o ícone de uma pasta mostra os cheiros de música ex istentes na pasta. Para seleccionar um cheiro na página seguinte, prima o botão ouou para deslocar para a página seguinte.

4. Para seleccionar todos os cheiros ou um cheiro, prima o

botão INFO para apresentar os menus de música. Prima o botão ENTER para seleccionar “Reproduzir”, “Repetição de música” ou “Selec. Todos”. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Utilizar o menu de opções Reproduzir: Seleccione para reproduzir cheiros MP3. Carregue no botão enquanto reproduz um cheiro MP3 para fazer uma pausa no cheiro.enquanto reproduz um cheiro MP3 para fazer uma pausa no cheiro. Prima o botão para sair do modo de reprodução.para sair do modo de reprodução. Este menu só mostra cheiros com a extensão MP3. Não são apresentados cheiros com outras extensões, mesmo que estejam armazenados no mesmo dispositivo USB. O cheiro seleccionado é apresentado no topo untamente com o tempo de reprodução. Para ajustar o volume da música, prima o botão VOL+ ou VOL- no controlo remoto. Para desactivar o som, prima o botão MUTE no controlo remoto. Repetição de música: Seleccione para reproduzir repetidamente os cheiros MP3 na actual pasta. Pode seleccionar Ligado ou Desligado Ícone de informações da função de música : Quando todos os cheiros de música estão a ser reproduzidos. : Quando um cheiro de música está a ser reproduzido.

: Quando premir o botão / no controlo remoto enquanto a música está a reproduzir. : Quando premir o botão no controlo remoto quando a música está parada.

: ícone da pastaícone da pasta : ícone de músicaícone de música : Mover para o íconeMover para o ícone anterior de fase da pasta Mover Enter Voltar SUM 861MB/994MBFree Music Fotograa Música CongurarUpper Folder00:04:0100:04:2800:04:1200:05:3900:04:3000:04:3000:03:5400:05:25Folder 1001-001002-002003-003004-004005-005007-007008-008006-006006-006 00:04:00 Selecc Mover Enter INFO Opção Voltar Music 1/10 Página 5MB Jun 1,2008 3/23 ReproduzirRepetição de música Deslig. Selec. Todos INFO Sair BN68-01410A-00Por-0221.indd 35 2008-02-21 2:01:14Português - 36 Utilizar o menu de conguração O menu de conguração apresenta as denições do utilizador do menu WISELINK.

1. Siga os passos de 1 a 3 de "Utilizar o menu WISELINK". (Consulte a página 31)

2. Prima o botão ◄ ou ► para mover para “Congurar” e prima o botão

3. Prima o botão ▲ ou ▼ para seleccionar um item e prima o botão

ENTER . (“Velocidade apresentação diapositivos ”, “Música de fundo”, “Def. Música de fundo”, “Repetição de música”, “Protecção de ecrã”)

4. Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão

Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Pode seleccionar “Rápida”, “Normaal” ou “Lenta”. Música de fundo : Seleccione para determinar pretende reproduzir um cheiro MP3 durante uma apresentação de diapositivos. Pode seleccionar a música “Lig.” ou a música “Deslig.”. Def. Música de fundo Enquanto uma apresentação de diapositivos está em curso, utilize a "Def. Música de fundo" para seleccionar um cheiro de música ouvir. Seleccione um cheiro MP3 como música de fundo. Repetição de música Seleccione para determinar se deseja repetir a reprodução da música quando todos os cheiros MP3 da pasta actual á tiverem sido reproduzidos. Protecção de ecrã Seleccione para denir o tempo de espera até que sea apresentado o protector de ecrã. A protecção de ecrã aparece quando nenhum botão for premido no espaço de 1, 5 ou 10 minutos. Velocidade apresentação diapositivos Normal Música de fundo Lig. ►Def. Música de fundo Repetição de música Deslig. ►Protecção de ecrã 1min. ► Mover Enter Voltar Setup RápidaNormaalLentaUpper Folder01-00102-00203-00304-00405-005 Selecc Mover Enter Voltar◄◄ 1/1 Página ►►Def. Música de fundoSeleccionar ficheiros para música de fundo.Velocidade apresentação diapositivos Normaal ► Música de fundo Lig. ►Def. Música de fundo Repetição de música Deslig. Protecção de ecrã 5 min ► Mover Enter Voltar Setup Deslig. Lig. Velocidade apresentação diapositivos Normaal ► Música de fundo Lig. ►Def. Música de fundo Repetição de música Deslig. ►Protecção de ecrã 5 min Mover Enter Voltar Setup 1 min5 min10 minVelocidade apresentação diapositivos Normaal ► Música de fundo Lig. Def. Música de fundo Repetição de música Deslig. ►Protecção de ecrã 1min. ► Mover Enter Voltar Setup Deslig. Lig. BN68-01410A-00Por-0221.indd 36 2008-02-21 2:01:23Português - 37 O que é o Anynet+? Anynet+ é um sistema de rede AV que permite uma interface de utilizador AV fácil de utilizar, controlando todos os dispositivos de AV ligados através do menu Anynet+, se tiver dispositivos Samsung Electronics AV ligados. Ligar dispositivos Anynet+ O sistema Anynet+ só suporta dispositivos AV que suportem Anynet+. Verifique se existe uma marca de Anynet+ no dispositivo AV que vai ligar ao televisor. Para ligar directamente ao televisor Ligue o cabo HDMI à tomada [HDMI 1], [HDMI 2] ou [HDMI 3] do televisor e à tomada HDMI OUT do dispositivo Anynet+ correspondente. Ligar ao Home Theater

home theater e a tomada HDMI OUT do dispositivo Anynet+ correspondente, utilizando o cabo HDMI. Ligue apenas um receptor. Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de suspensão ou ligado. Anynet+ unterstützt maximal 8 AV-Geräte.

Dispositivo Anynet+ 1 Cabo HDMI 1.3 Cabo HDMI 1.3 Cabo HDMI 1.3 Cabo HDMI 1.3 Home Theater Dispositivo Anynet+ 2 Dispositivo Anynet+ 3 BN68-01410A-00Por-0221.indd 37 2008-02-21 2:01:24Português - 38 Congurar o Anynet+ As seguintes definições são para utilizar as funções Anynet+. Utilizar a função Anynet+

1. Carregue no botão TOOLS. Depois carregue no botão ENTER

para seleccionar “Anynet+(HDMI-CEC)”. Carregue no botão ▲ ou ▼ para seleccionar “Configurar”, depois carregue no botão ENTER .

2. Carregue no botão ENTER para seleccionar “Anynet+

(HDMI-CEC)”, depois carregue no botão ENTER .

3. Carregue no botão ▲ ou ▼ para seleccionar “Lig.”, depois

carregue no botão ENTER . Activa a função “Anynet+ (HDMI-CEC)”. Se seleccionar “Deslig.”, desactiva a função “Anynet+ (HDMI- CEC)”. Quando a função “Anynet+ (HDMI-CEC)” está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas. Desligar um dispositivo Anynet+ automaticamente quando o televisor estiver desligado

1. Carregue no botão ▲ ou ▼ para seleccionar “Desligar

automat.”, depois carregue no botão ENTER .

2. Carregue no botão ▲ ou ▼ para seleccionar “Sim”, depois

carregue no botão ENTER . Activa a função Desligar automático. Se seleccionar “Não”, a função Desligar automático é desactivada. Carregue no botão EXIT para sair. Para poder utilizar a função Anynet+, a denição Seleccionar dispositivo do telecomando do televisor tem de estar denida para televisor. Se denir a função “Desligar automat.” para “Não”, os dispositivos externos ligados também são desligados quando o televisor for desligado. Contudo, se o dispositivo estiver a gravar, pode não se desligar.

1. Carregue no botão TOOLS.

Depois carregue no botão ENTER para seleccionar “Anynet+(HDMI-CEC)”.

2. Carregue no botão ▲ ou ▼ para seleccionar "Selec.

dispositivo", depois carregue no botão ENTER .

3. Carregue no botão ▲ ou ▼ para seleccionar um determinado

dispositivo e depois no botão ENTER . É alterado para o dispositivo seleccionado.

4. Se não encontrar o dispositivo que pretende, carregue no

botão ▲ ou ▼ para seleccionar “Congurar”, e depois no botão ENTER .

5. Carregue no botão ▲ ou ▼ para seleccionar “Proc. disp. lig.”,

e depois no botão ENTER . Aparece a mensagem “Configuração Anynet+ ligação” Quando a procura de dispositivos estiver concluída, aparece uma lista dos dispositivos ligados no menu Anynet+. A comutação para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação. O tempo necessário para a procura de dispositivos é determinado pelo número de dispositivos ligados. Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados. Embora o televisor procure dispositivos automaticamente quando o ligar no botão POWER, os dispositivos ligados, quando o televisor estiver ligado ou numa outra circunstância, não aparecem na lista de dispositivos. Por isso, seleccione o menu “Proc. disp. lig.” para procurar os dispositivos. Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Comute para um dispositivo Anynet+ utilizando o botão TOOLS.

Proc. disp. lig. Mover Enter Voltar BN68-01410A-00Por-0221.indd 39 2008-02-21 2:01:25Português - 40 Menu Anynet+ O menu Anynet+ muda, dependendo do tipo e do estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Descrição Ver TV Passa do modo Anynet+ para o modo de transmissão televisiva. Selec.dispositivo O seu televisor liga-se ao dispositivo correspondente. Gravar A gravação começa (este menu funciona só com um dispositivo que suporte a gravação). Menu no dispositivo Aparece o menu do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de títulos do Gravador DVD. Func. do dispositivo Aparece o menu de controlo da reprodução do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de controlo da reprodução do Gravador DVD. Receiver O som sai através do receptor. Configurar Pode configurar o ambiente para utilizar o Anynet+. Botões do telecomando do televisor disponíveis no modo Anynet+ Tipo de dispositivo Estado de funcionamento Botões disponíveis Dispositivo Anynet+ Depois de comutar para o dispositivo, quando aparecer no ecrã o menu do dispositivo correspondente. Botões numéricos Botões ▲/▼/◄/►/ ENTER Botões coloridos Botão EXIT Depois de comutar para o dispositivo, enquanto reproduz um ficheiro (Procura para trás)/ (Procura para a frente)/ (Parar)/ (Reproduzir) (Pausa) Dispositivo com sintonizador incorporado Depoir de comutar para o dispositivo, quando estiver a ver um programa televisivo Botão P

Dispositivo de Áudio Quando o receptor estiver activado Botão VOL

Botão MUTE A função Anynet+ só funciona quando o telecomando estiver denido para o televisor. O botão só funciona enquanto estiver no estado de gravação. Não consegue controlar os dispositivos Anynet+ utilizando os botões existentes no televisor. Só consegue controlar os dispositivos Anynet+ utilizando o telecomando do televisor. O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+. As funções Anynet+ não funcionam com os produtos de outros fabricantes. No modo Anynet+, os botões coloridos podem não funcionar devidamente. As operações , podem diferir dependendo do dispositivo.

BN68-01410A-00Por-0221.indd 40 2008-02-21 2:01:25Português - 41 Ouvir através de um receptor Pode ouvir o som através de um receptor e não pelo altifalante do televisor.

Carregue no botão TOOLS. Depois carregue no botão ENTER para seleccionar “Anynet+(HDMI-CEC)”. Carregue no botão ▲ ou ▼ para seleccionar “Receiver”, depois carregue no botão ENTER .

2. Carregue no botão ◄ ou ► para seleccionar “Lig.”, depois

carregue no botão ENTER . Agora pode ouvir o som através do receptor.

3. Carregue no botão EXIT para sair.

Quando o receptor estiver denido para Ligado, pode ouvir o som do televisor através do receptor de 2 canais. Se o receptor for exclusivo para home theater (só suporta áudio), pode não aparecer na lista de dispositivos. Se um conteúdo tiver problemas de direitos de autor, pode não conseguir ouvir correctamente através do receptor. Se houver um corte de corrente para o televisor quando o “Receiver” estiver denido para “Lig.” (devido ao cabo de alimentação não estar ligado, ou por causa de uma falha na alimentação), o “Altifalante do televisor” pode ser congurado para “Deslig.” quando ligar o televisor novamente. (consulte a página 22)

Ver TV Selec.dispositivo Gravar Menu no dispositivo Func. do dispositivo Receiver :Deslig. Configurar TV P9Mover EnterVoltar Gravar Pode gravar um programa televisivo utilizando um gravador. Carregue no botão . A gravação começa (só quando ligar o dispositivo Anynet+ que permite a gravação). O programa de televisão actual é gravado no estado Ver televisão. Se estiver a ver imagens através de outro dispositivo, são essas imagens que são gravadas. Também pode gravar as streams de origem seleccionando “Gravar” depois de carregar no botão TOOLS Antes de gravar, verique se a tomada da antena está correctamente ligada ao dispositivo de gravação. Para informações sobre como ligar a antena ao dispositivo de gravação, consulte o manual do utilizador respectivo.

BN68-01410A-00Por-0221.indd 41 2008-02-21 2:01:26Português - 42 Antes de solicitar assistência técnica, verique os seguintes pontos Sintoma Solução O Anynet+ não funciona. ■ Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. ■ Ligue apenas um receptor. ■ Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. ■ Verifique as ligações por cabo Video/Audio/HDMI 1.3 do dispositivo Anynet+. ■ Verifique se Anynet+ (HDMI-CEC) está definido para Lig. no menu de configuração Anynet+. ■ Verifique se o telecomando do televisor está no modo TV. ■ Verifique se é um telecomando exclusivo para o Anynet+. ■ O Anynet+ não funciona em determinadas condições (Pesquisar canais, Utilizar o WISELINK, Plug & Play, etc.) ■ Quando ligar ou desligar o cabo HDMI 1.3, volte a procurar os dispositivos ou reinicie o televisor. ■ Verifique se a função Anynet+ do dispositivo Anynet+ está na posição Lig. (Ligada). Quero iniciar o Anynet+. ■ Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+. ■ Carregue no botão TV do telecomando para mudar para o televisor. Depois carregue no botão TOOLS para apresentar o menu Anynet+ e seleccionar um menu pretendido. Quero sair do Anynet+. ■ Seleccione Ver TV no menu Anynet+. ■ Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. ■ Carregue em qualquer uma das opções P / , CH LIST, PRE-CH, para mudar para o modo de televisor (o botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado). A mensagem Ligação a Anynet+ dispositivo aparece no ecrã. ■ Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. ■ Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos. O dispositivo Anynet+ não reproduz. Não pode utilizar a função de jogos enquanto com a função Plug & Play em curso. Não aparece o dispositivo ligado. ■ Verifique se o dispositivo suporta as funções Anynet+. ■ Verifique se o cabo HDMI 1.3 está correctamente ligado. ■ Verifique se Anynet+ (HDMI-CEC) está programado para Lig. no menu de configuração Anynet+. ■ Procure novamente dispositivos Anynet+. ■ Só pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. ■ Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI 1.3 ou do cabo de alimentação, ou por uma falha na corrente, por favor repita a pesquisa de dispositivos. Não consegue gravar o programa de Televisão. Verifique se a tomada da antena do dispositivo de gravação está bem ligada. BN68-01410A-00Por-0221.indd 42 2008-02-21 2:01:26Português - 43 Função de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos utilizando os botões do telecomando. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.

Sair do ecrã de teletexto. 2 6 (índice) Utiliza-se para ver a página de índice (conteúdo) a qualquer momento em que está a visualizar o teletexto. 3 8 (memorizar) Utiliza-se para memorizar as páginas do teletexto. 4 4 (tamanho) Carregue para ver as letras com o dobro do tamanho na metade superior do ecrã. Para as ver na metade inferior do ecrã, carregue novamente. Para ver o ecrã normal, carregue mais uma vez. 5 5 (mostrar) Utiliza-se para ver texto oculto (respostas a jogos de perguntas e respostas, por exemplo) Para ver o ecrã normal, carregue novamente no botão. 6 / (teletexto activado/visualização mista) Carregue para activar o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletext. 7 0 (modo) Carregue para seleccionar o modo de teletexto (LIST/FLOF). Se carregar enquanto estiver no modo LIST, muda para o modo de guardar em lista. No modo de guardar em lista, pode guardar a página de teletexto numa lista com o botão 8(memorizar). 8 1 (página secundária) Utiliza-se para ver a página secundária disponível. 9 2 (página para cima) Utiliza-se para ver a próxima página do teletexto. 0 3 (página para baixo) Utiliza-se para ver a página anterior do teletexto. ! 9 (modo de espera) Utiliza-se para manter o ecrã numa determinada página, se a página seleccionada estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para retomar, carregue novamente neste botão. @ 7 (cancelar) Utiliza-se para ver a emissão enquanto procura uma página. # Botões coloridos (vermelho/verde/amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue num desses botões correspondente à opção pretendida. A página é apresentada com outras informações às cores que pode seleccionar da mesma forma. Para aceder à página anterior ou seguinte, carregue no botão colorido correspondente. Pode alterar páginas de teletexto com os botões numéricos do telecomando.

BN68-01410A-00Por-0221.indd 43 2008-02-21 2:01:26Português - 44 As páginas do teletexto estão divididas em seis categorias: Parte Conteúdo

Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT As informações de teletexto são muitas vezes divididas em várias páginas mostradas em sequência e às quais pode aceder: Introduzindo o número da página Seleccionando um título numa lista Seleccionando um título a cores (sistema FASTEXT) Carregue no botão TV para sair do teletexto.

BN68-01410A-00Por-0221.indd 44 2008-02-21 2:01:26Português - 45 Montagem na Parede (Vendida Separadamente) Após instalar o dispositivo de montagem na parede, a posição do televisor pode ser ajustada facilmente. Aceder ao menu

1. Carregue nos botões ▲, ▼, ◄ ou ► no telecomando.

Aparece o ecrã Montagem na Parede. Se o ecrã Montagem na Parede não aparece quando carrega num botão direccional enquanto vê televisão, utilize o menu para aceder ao ecrã.

• Carregue no botão MENU para ver o menu. Carregue no botão ▲ ou ▼ para seleccionar “Configurar”, depois carregue no botão ENTER

• Carregue no botão ▲ ou ▼ para seleccionar “Montagem parede”, depois carregue no botão ENTER . Memorizar a Posição

2. Ajuste a posição desejada com os botões ▲, ▼, ◄, ►.

Quando carrega num botão de seta sem haver algum OSD no ecrã do televisor, aparece o ecrã de Ajuste. Carregue no botão INFO para repor as definições. Carregue no botão ◄ ou ► para seleccionar “Sim”, e depois carregue no botão ENTER

A predenição da posição é reposta.

3. Carregue no botão azul.

Carregue nos botões ▲ e ▼ para seleccionar um modo de memorização da Posição 1, Posição 2 ou Posição 3 de modo a guardar a posição actual. Para não guardar a posição actual, carregue no botão RETURN. Na selecção do modo de guardar, não pode utilizar os Botões Coloridos.

4. Carregue no botão ENTER para guardar.

Quando a Posição1é seleccionada, aparece a mensagem “Guardou a posição actual como Posição1”.

5. Carregue no botão

A Posição guardada aparece no lado esquerdo do OSD.

ConfigurarPlug & Play Idioma : Português Tempo Efeito de luz : Modo visual. lig Montagem parede Melodia : Deslig. Entretenimento : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar SalvarSeleccione um modo para guardar.Posição1Posição2Posição3 Ajustar Enter Voltar Montagem paredePosição1Ajustar Salvar Col. central INFO Posição 1 2 3 Painel traseiro do televisor Montagem na parede Cabo SERVICE (não incluído) BN68-01410A-00Por-0221.indd 45 2008-02-21 5:06:23Português - 46 Utilizar o cadeado Kensington anti-roubo (consoante o modelo) O dispositivo de bloqueio Kensington serve para ‘xar’ sicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração dependendo do fabricante. Consulte o manual fornecido com o bloqueio Kensington para uma utilização correcta. O dispositivo de bloqueio tem que ser adquirido separadamente.

1. Introduza o dispositivo de bloqueio na ranhura

Kensington do televisor LCD (Figura 1) e rode-o na direcção de bloqueio (Figura 2).

2. Ligue o cabo do cadeado Kensington.

3. Fixe o cadeado Kensington a uma secretária ou a

um objecto estático pesado. A posição do cadeado Kensington varia consoante o respectivo modelo.

Mudar para a posição memorizada

1. Complete o Passo 1 de “Aceder ao menu”.

2. Ao carregar num Botão Colorido (Vermelho, Verde, Amarelo)

muda a montagem na parede para a posição guardada. Pode mudar a montagem na parede para uma das 3 posições previamente denidas, carregando no botão Vermelho (Posição 1), Verde (Posição 2) ou Amarelo (Posição 3). Se austar a posição após ter mudado para uma posição previamente denida, o ecrã de posição desaparece. Para instalar a montagem de parede, consulte o Manual de Instruções fornecido. Para a instalação do produto e a montagem e mudança da montagem de parede, certique-se de que consulta uma empresa de montagem especializada. Este manual de instalação é válido para instalação da montagem de parede numa parede. Para instalar noutros materiais de construção, contacte o revendedor mais próximo. A montagem na parede não funciona se as funções Anynet+ e WISELINK estiverem activadas. Os modelos de 37, 40 e 46 polegadas não são compatíveis com o antigo modelo eléctrico de montagem na parede (WMN5090A*).

Montagem paredePosição1Ajustar Salvar Col. central INFO Posição 1 2 3 Cabo Figura 2 Figura 1 <Opcional> BN68-01410A-00Por-0221.indd 46 2008-02-21 2:01:28Português - 47 Resolução de problemas: Antes de contactar a assistência técnica Não há som nem imagem. Verique se o cabo de alimentação está ligado a uma tomada de parede. Certique-se de que carregou no botão do seu televisor. Verique as denições de contraste e brilho da imagem. Verique o volume.

A imagem está normal mas não se ouve o som. Verique o volume. Verique se carregou ou não no botão MUTE do telecomando. Verique se o “Altifalante do televisor” está ligado

O ecrã está preto e o indicador luminoso de corrente está a piscar. No computador, verique: corrente, cabo de sinal. O televisor está a utilizar o sistema de gestão de energia. Mova o rato do computador ou carregue numa tecla do teclado.

Não há imagem ou a imagem está a preto e branco. Regule as denições de cor. Verique se o sistema de transmissão seleccionado está correcto.

Interferências no som e na imagem. Tente identicar o aparelho eléctrico que está a provocar interferências no televisor e afaste-o. Ligue o televisor a uma tomada diferente.

A imagem está esbatida ou tem chuva, o som sai distorcido. Verique a direcção, a localização e as ligações da antena. Estas interferências ocorrem normalmente devido à utilização de uma antena interna.

O telecomando não funciona. Substitua as pilhas do telecomando. Limpe a parte superior do telecomando (janela de transmissão). Verique os terminais das pilhas.

Aparece a mensagem “Vericar cabo sinal.”. Verique se o cabo de sinal está correctamente ligado ao PC ou às fontes de vídeo. Verique se o PC ou as fontes de vídeo estão ligados.

No modo PC, aparece a mensagem “Função Não Serviço”. Verique a resolução máxima e a frequência do adaptador de vídeo. Compare estes valores com os dados apresentados na secção Modos de visualização.

A imagem danicada aparece no canto do ecrã. Se “Digitalização prec.” for seleccionado em alguns dispositivos externos, a imagem danificada pode aparecer no canto do ecrã. Este sintoma é provocado por dispositivos externos, não pelo televisor. Aparece a mensagem “Repõe os valores predenidos”. Esta mensagem aparece quando carrega no botão EXIT de modo contínuo durante algum tempo. Os valores predefinidos do produto são repostos. O LCD TFT utiliza um painel constituído por subpixels (6 220 800) que necessitam de uma tecnologia sosticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto. BN68-01410A-00Por-0221.indd 47 2008-02-21 2:01:28Português - 48 Características técnicas e ambientais Nome do modelo LE32A550 LE37A550 LE40A550 Tamanho do ecrã (na diagonal) 32 polegadas 37 polegadas 40 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 865 X 79 X 500 mm 865 X 220 X 561 mm 984 X 87 X 572 mm 984 X 240 X 637 mm 1058 X 91 X 608 mm 1058 X 240 X 672 mm Peso com base 14 kg 18 kg 19 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ Nome do modelo LE46A550 LE52A550 Tamanho do ecrã (na diagonal) 46 polegadas 52 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 1186 X 111 X 686 mm 1186 X 260 X 749 mm 1330 X 120 X 779 mm 1330 X 291 X 842 mm Peso com base 27 kg 33 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ BN68-01410A-00Por-0221.indd 48 2008-02-21 2:01:28Português - 49 Nome do modelo LE32A551 LE37A551 LE40A551 Tamanho do ecrã (na diagonal) 32 polegadas 37 polegadas 40 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 801 X 88 X 526 mm 801 X 252 X 574 mm 918 X 92 X 608 mm 918 X 300 X 650 mm 997 X 92 X 641 mm 997 X 300 X 686 mm Peso com base 13 kg 18 kg 21 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ Nome do modelo LE46A551 LE52A551 Tamanho do ecrã (na diagonal) 46 polegadas 52 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 1127 X 100 X 716 mm 1127 X 280 X 767 mm 1269 X 109 X 806 mm 1269 X 326 X 857 mm Peso com base 28 kg 32 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ BN68-01410A-00Por-0221.indd 49 2008-02-21 2:01:28Português - 50 Nome do modelo LE32A552 LE37A552 LE40A552 Tamanho do ecrã (na diagonal) 32 polegadas 37 polegadas 40 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 801 X 88 X 514 mm 801 X 252 X 574 mm 918 X 92 X 592 mm 918 X 300 X 650 mm 997 X 92 X 628 mm 997 X 300 X 686 mm Peso com base 13 kg 18 kg 21 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ Nome do modelo LE46A552 LE52A552 Tamanho do ecrã (na diagonal) 46 polegadas 52 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 1127 X 100 X 700 mm 1127 X 280 X 767 mm 1269 X 109 X 791 mm 1269 X 326 X 857 mm Peso com base 28 kg 32 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ BN68-01410A-00Por-0221.indd 50 2008-02-21 2:01:28Português - 51 Nome do modelo LE32A553 LE37A553 LE40A553 Tamanho do ecrã (na diagonal) 32 polegadas 37 polegadas 40 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 801 X 88 X 524 mm 801 X 252 X 574 mm 918 X 92 X 601 mm 918 X 300 X 650 mm 997 X 92 X 638 mm 997 X 300 X 686 mm Peso com base 13 kg 18 kg 21 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ Nome do modelo LE46A553 LE52A553 Tamanho do ecrã (na diagonal) 46 polegadas 52 polegadas Resolução de PC 1920 X 1080 @ 60 Hz 1920 X 1080 @ 60 Hz Som Saída 10 W X 2 10 W X 2 Dimensões (L X P X A) Televisor apenas Com base 1127 X 100 X 710 mm 1127 X 280 X 767 mm 1269 X 109 X 800 mm 1269 X 326 X 857 mm Peso com base 28 kg 32 kg Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) -20˚ ~ 20˚ O design e as características técnicas estão sujeitos a alterações sem aviso prévio. Este dispositivo é um aparelho digital de Classe B. Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.
