MANUAL DE USUARIO UE75F8000SL SAMSUNG

[UF8000-XC]BN68-04794A-05L04.indb 25 2013-10-29  9:41:56Español - 2

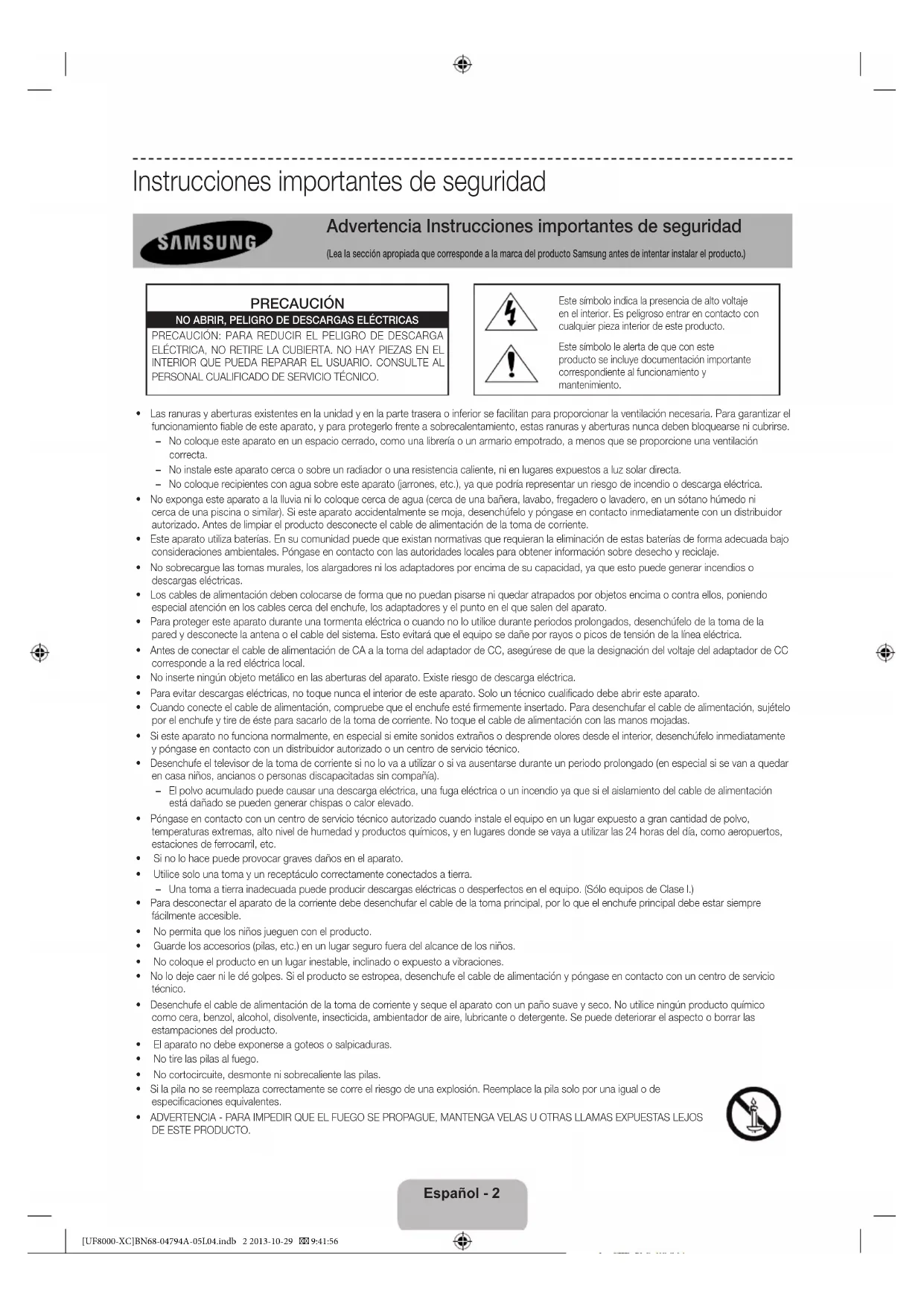

Instrucciones importantes de seguridad

Advertencia Instrucciones importantes de seguridad

(Lea la sección apropiada que corresponde a la marca del producto Samsung antes de intentar instalar el producto.)

PRECAUCIÓN PRECAUCIÓN: PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA. NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.

NO ABRIR, PELIGRO DE DESCARGAS ELÉCTRICAS Este símbolo indica la presencia de alto voltaje

en el interior. Es peligroso entrar en contacto con

cualquier pieza interior de este producto.

Este símbolo le alerta de que con este

producto se incluye documentación importante

correspondiente al funcionamiento y

• Las ranuras y aberturas existentes en la unidad y en la parte trasera o inferior se facilitan para proporcionar la ventilación necesaria. Para garantizar el

funcionamiento fiable de este aparato, y para protegerlo frente a sobrecalentamiento, estas ranuras y aberturas nunca deben bloquearse ni cubrirse.

− No coloque este aparato en un espacio cerrado, como una librería o un armario empotrado, a menos que se proporcione una ventilación

− No instale este aparato cerca o sobre un radiador o una resistencia caliente, ni en lugares expuestos a luz solar directa.

− No coloque recipientes con agua sobre este aparato (jarrones, etc.), ya que podría representar un riesgo de incendio o descarga eléctrica.

• No exponga este aparato a la lluvia ni lo coloque cerca de agua (cerca de una bañera, lavabo, fregadero o lavadero, en un sótano húmedo ni

cerca de una piscina o similar). Si este aparato accidentalmente se moja, desenchúfelo y póngase en contacto inmediatamente con un distribuidor

autorizado. Antes de limpiar el producto desconecte el cable de alimentación de la toma de corriente.

• Este aparato utiliza baterías. En su comunidad puede que existan normativas que requieran la eliminación de estas baterías de forma adecuada bajo

consideraciones ambientales. Póngase en contacto con las autoridades locales para obtener información sobre desecho y reciclaje.

• No sobrecargue las tomas murales, los alargadores ni los adaptadores por encima de su capacidad, ya que esto puede generar incendios o

descargas eléctricas.

• Los cables de alimentación deben colocarse de forma que no puedan pisarse ni quedar atrapados por objetos encima o contra ellos, poniendo

especial atención en los cables cerca del enchufe, los adaptadores y el punto en el que salen del aparato.

• Para proteger este aparato durante una tormenta eléctrica o cuando no lo utilice durante periodos prolongados, desenchúfelo de la toma de la

pared y desconecte la antena o el cable del sistema. Esto evitará que el equipo se dañe por rayos o picos de tensión de la línea eléctrica.

• Antes de conectar el cable de alimentación de CA a la toma del adaptador de CC, asegúrese de que la designación del voltaje del adaptador de CC

corresponde a la red eléctrica local.

• No inserte ningún objeto metálico en las aberturas del aparato. Existe riesgo de descarga eléctrica.

• Para evitar descargas eléctricas, no toque nunca el interior de este aparato. Solo un técnico cualificado debe abrir este aparato.

• Cuando conecte el cable de alimentación, compruebe que el enchufe esté firmemente insertado. Para desenchufar el cable de alimentación, sujételo

por el enchufe y tire de éste para sacarlo de la toma de corriente. No toque el cable de alimentación con las manos mojadas.

• Si este aparato no funciona normalmente, en especial si emite sonidos extraños o desprende olores desde el interior, desenchúfelo inmediatamente

y póngase en contacto con un distribuidor autorizado o un centro de servicio técnico.

• Desenchufe el televisor de la toma de corriente si no lo va a utilizar o si va ausentarse durante un periodo prolongado (en especial si se van a quedar

en casa niños, ancianos o personas discapacitadas sin compañía).

− El polvo acumulado puede causar una descarga eléctrica, una fuga eléctrica o un incendio ya que si el aislamiento del cable de alimentación

está dañado se pueden generar chispas o calor elevado.

• Póngase en contacto con un centro de servicio técnico autorizado cuando instale el equipo en un lugar expuesto a gran cantidad de polvo,

temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde se vaya a utilizar las 24 horas del día, como aeropuertos,

estaciones de ferrocarril, etc.

• Si no lo hace puede provocar graves daños en el aparato.

• Utilice solo una toma y un receptáculo correctamente conectados a tierra.

− Una toma a tierra inadecuada puede producir descargas eléctricas o desperfectos en el equipo. (Sólo equipos de Clase l.)

• Para desconectar el aparato de la corriente debe desenchufar el cable de la toma principal, por lo que el enchufe principal debe estar siempre

fácilmente accesible.

• No permita que los niños jueguen con el producto.

• Guarde los accesorios (pilas, etc.) en un lugar seguro fuera del alcance de los niños.

• No coloque el producto en un lugar inestable, inclinado o expuesto a vibraciones.

• No lo deje caer ni le dé golpes. Si el producto se estropea, desenchufe el cable de alimentación y póngase en contacto con un centro de servicio

• Desenchufe el cable de alimentación de la toma de corriente y seque el aparato con un paño suave y seco. No utilice ningún producto químico

como cera, benzol, alcohol, disolvente, insecticida, ambientador de aire, lubricante o detergente. Se puede deteriorar el aspecto o borrar las

estampaciones del producto.

• El aparato no debe exponerse a goteos o salpicaduras.

• No tire las pilas al fuego.

• No cortocircuite, desmonte ni sobrecaliente las pilas.

• Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de

especificaciones equivalentes.

• ADVERTENCIA - PARA IMPEDIR QUE EL FUEGO SE PROPAGUE, MANTENGA VELAS U OTRAS LLAMAS EXPUESTAS LEJOS DE ESTE PRODUCTO.

[UF8000-XC]BN68-04794A-05L04.indb 2 2013-10-29  9:41:56Español - 3

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden no

coincidir con el aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo

Los idiomas de la CIS (ruso, ucraniano, kazajo) no están disponibles para este producto, ya que se fabrica para usuarios

de la Unión Europea.

Funciones del nuevo televisor

• 3D: Esta nueva función permite ver contenido 3D.

Este televisor incorpora Smart Hub, un centro multiuso familiar y de entretenimiento. Con Smart Hub los usuarios

pueden navegar en Internet, descargar aplicaciones y mantenerse en contacto con familiares y amigos a través

de redes sociales. Además, se pueden reproducir archivos de fotos, vídeo y música guardados en dispositivos de

almacenamiento externo.

Pulse para iniciar Smart Hub. Elija un servicio utilizando los iconos de la parte superior de la pantalla.

Redes sociales: Vea los últimos vídeos de YouTube y los posts de vídeo suyos y de sus amigos en Facebook y

También puede hacer videollamadas a los amigos mediante la cámara TV.

Aplicaciones: Descargar e instalar aplicaciones como Web Browser.

On TV: Comprobar una lista de programas que se están emitiendo o que están programados para emitirse.

Películas y programas de televisión: Comprar y ver películas y series sin que sea necesario un dispositivo

externo aparte. (Según el país)

Vídeos, fotos y música: Reproducir archivos de fotos, vídeo y música desde un dispositivo de almacenamiento

• Anynet+ (HDMI-CEC): Permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de

Samsung conectados que sean compatibles con Anynet+.

• e-Manual: Proporciona un detallado manual del usuario en pantalla incorporado en el televisor. (págin 13)

• Interacción inteligente: Con esta función puede acceder y controlar las opciones y funciones de los menús mediante el

• Admin. de disp.: Utilizar las funciones del televisor con un teclado y un ratón USB o Bluetooth.

• MHL & Duplicar pantalla: Muestra las pantallas de los dispositivos móviles en el televisor mediante una conexión con o

Correcta eliminación del producto (desechos eléctricos y electrónicos).

(Aplicable en países con sistemas de recogida selectiva)

Esta marca en el producto, los accesorios o la documentación indica que el producto y los accesorios electrónicos (como cargador,

auriculares, cable USB) no se deben desechar junto con los residuos domésticos al final de su vida útil. Para prevenir posibles daños al

medio ambiente o a la salud de las personas por una eliminación incontrolada, cuando decida desprenderse del aparato debe acudir a un

centro de reciclaje donde se promueva la reutilización sostenible de los recursos materiales.

Los usuarios particulares pueden ponerse en contacto con el centro donde adquirieron el aparato o con alguna oficina municipal donde le

informarán de dónde debe depositar el electrodoméstico para su reciclaje.

Los comerciantes deben ponerse en contacto con el distribuidor y comprobar los términos y las condiciones del contrato de compra. Este

producto y sus accesorios electrónicos no se deben mezclar con otros deshechos comerciales para su eliminación.

Correcta eliminación de las pilas de este producto

(Aplicable en países con sistemas de recogida selectiva)

Esta marca en las pilas, el manual o el embalaje indica que las pilas de este producto no se deben desechar junto con la basura doméstica

al término de su vida útil. Cuando está indicado, los símbolos químicos Hg, Cd o Pb indican que las pilas contienen mercurio, cadmio o

plomo que superan los niveles de referencia de la directiva CE 2006/66. Si las pilas no se eliminan adecuadamente estas sustancias pueden

causar daños a la salud humana y al medio ambiente.

Para proteger los recursos naturales y promover la reutilización de los materiales, separe la pilas de otros tipos de residuos domésticos y

recíclelas en su sistema local de recogida gratuita de pilas.

[UF8000-XC]BN68-04794A-05L04.indb 3 2013-10-29  9:41:56Español - 4

Compruebe que los artículos siguientes vengan incluidos con su televisor. Si falta alguno, póngase en contacto con su

El color y la forma de los componentes pueden variar según los modelos.

Los cables que no se incluyen en el paquete se pueden adquirir por separado.

Cuando abra la caja compruebe que no haya accesorios ocultos por los materiales del embalaje.

PRECAUCIÓN: INSÉRTELO FIRMEMENTE PARA QUE NO SE SEPARE DEL APARATO

• Smart Touch Control & 2 pilas AAA • Cable de alimentación

• Mando a distancia y 2 pilas AAA • Gafas activas 3D Samsung

• Manual del usuario • Tarjeta de garantía (no disponible en algunos lugares)

• Guía de información legal

Adaptador de SCART Cable de extensión para

Adaptador del TV Adaptador de componentes Adaptador de tarjeta CI Cubierta de la alimentación

2 adaptadores de montaje

Kit de soporte del televisor Distribuidor del cable

• Se puede cobrar una tarifa administrativa si:

− (a) el usuario solicita un técnico y el producto no tiene ningún defecto

(es decir, si el usuario no se ha leído este manual del producto).

− (b) el usuario lleva el producto a reparar a un centro de servicio y el producto no tiene ningún defecto

(es decir, si el usuario no se ha leído este manual del producto).

• Antes de realizar cualquier trabajo o efectuar la visita al usuario se le comunicará el importe de la tarifa administrativa.

Advertencia: La pantalla se

puede dañar si se presiona

directamente sobre ella. Le

recomendamos que levante

el televisor sujetándolo por los

bordes, como se muestra en

Uso de Smart Touch Control Panel táctil• Arrastre el dedo sobre el panel táctil para desplazar el enfoque por la pantalla.• Pulse el teclado táctil para ejecutar, activar o seleccionar el elemento resaltado.• Mantenga pulsado el panel táctil para mostrar la Lista de canales. VOICE ˜ Recibir la orden de voz e introducir texto utilizando la voz. Puede utilizar el micrófono para dar órdenes de Reconocimiento de voz. Solo tiene que pulsar el botón VOICE

Reconocimiento de voz La función puede resultar afectada por una pronunciación poco clara, el nivel de la voz o el ruido ambiental. Muestra en pantalla un mando a distancia virtual. Consulte el capítulo del manual electrónico, Control del televisor > Uso del mando a distancia virtual Mantenga pulsado el botón MORE para seleccionar la función deseada (por ejemplo MENU ( m ), TOOLS ( T ), INFO ( ` ), etc.) fácilmente. Cambia los canales. Ver la programación de cada canal digital, incluido el horario de emisión. Además, establece Programar visualización o Programar grabación para pulsar el panel táctil en la entrada del programa que se va a emitir más tarde. Enciende o apaga el decodifi cador de cable o de satélite conectado al televisor. Para ello, el Smart Touch Control debe estar confi gurado como mando a distancia universal. Enciende y apaga el televisor. Muestra y selecciona las fuentes de vídeo disponibles. Ajusta el volumen.

Corta temporalmente el sonido. Mantenga pulsado este botón para seleccionar Descrip. de audio y Subtítulos. (Según el país o la región.) Vuelve al menú anterior. Mantenga pulsado este botón para salir de todas las aplicaciones que se están ejecutando. Accede a las aplicaciones de Smart Hub. Consulte el capítulo del manual electrónico, Funciones Smart TV > Smart Hub. ✎ Para salir fácilmente de una función que se está ejecutando, pulse el botón ™

. Los botones de colores tienen funciones diferentes según la función que se esté ejecutando en el televisor.Pulse el botón { mientras ve la televisión para consultar la información del programa actual. Conmuta este botón entre Recomendado y Buscar. Conexión al televisor

Para controlar el televisor con el Smart Touch Control, en primer lugar debe emparejar este con el televisor a través de Bluetooth. Sin embargo, el Smart Touch Control solo está disponible en los televisores Samsung emparejados. ✎

Recomendamos utilizar el Smart Touch Control a menos de 6 m. La distancia adecuada puede variar según las condiciones del entorno inalámbrico.

1. Con el televisor apagado, apunte el Smart Touch Control al receptor del mando a distancia del televisor y pulse el botón del televisor para realizar el primer

emparejamiento. Solo estos botones envían una señal de infrarrojos. La posición del receptor del mando a distancia puede variar según el modelo.

2. Aparecerá un icono Bluetooth en la parte inferior izquierda de la pantalla como se muestra a continuación. El televisor intentará conectarse a la unidad Smart Touch Control automáticamente.

<Iconos de intento de conexión y conexión> Nueva conexión del Smart Touch Control

<Botón de emparejamiento del Smart Touch Control> Si el Smart Touch Control deja de funcionar o no funciona correctamente, cambie la pila, ya que la carga de esta puede ser insufi ciente para

hacer funcionar el producto. Si el problema persiste, pulse el botón PAIRING del Smart Touch Control para volver a emparejar este con el

televisor. No se puede acceder al botón PAIRING sin quitar la tapa de las pilas del Smart Touch Control. Desde una distancia entre 30 cm y 4

m, apunte el Smart Touch Control al receptor del televisor y pulse el botón PAIRING. Una vez completado el emparejamiento, se muestra la imagen del emparejamiento en la parte inferior izquierda de la pantalla del televisor.[UF8000-XC]BN68-04794A-05L04.indb 5 2013-10-29  9:41:58Español - 6

Si la carga de la pila está baja y el indicador parpadea mientras utiliza el Smart Touch Control, la siguiente ventana de alarma parpadea

y aparece en la parte inferior izquierda de la pantalla. Si aparece la ventana de alarma, cambie las pilas del Smart Touch Control. Utilice

pilas alcalinas para mayor duración.

Inserción de las pilas (2 AAA)

1. Levante ligeramente la tapa de las pilas utilizando una

tarjeta de plástico. A continuación, con la uña tire de la

muesca para retirar la tapa completamente.

Compruebe la ubicación de la ranura de la tapa

de la batería. La ubicación de la ranura puede

variar según el tipo de Smart Touch Control

suministrado con el producto.

2. Inserte las 2 pilas AAA con cuidado de alinear correctamente los polos positivo y negativo.

3. Alinee la tapa de las pilas con la parte posterior del mando a distancia y presione los bordes hasta que quede bien sujeta al mando a distancia.

Uso del panel táctil

Utilice el panel táctil para ejecutar varios comandos. Vaya a Tutorial (Menú en pantalla > Sistema > Admin. de disp. >

Config. de Smart Touch Control > Tutorial) para ver una guía en pantalla para utilizar Smart Touch Control.

Arrastre el panel táctil en la dirección que desee.

Mueva el foco o el puntero en la dirección en que se arrastra el dedo.

Pulse el panel táctil. Se seleccionará el elemento enfocado. Mientras ve

la televisión, mantenga pulsado el panel táctil para mostrar la lista de

canales. En algunas aplicaciones, cuando se mantiene pulsado el panel

táctil durante 2 segundos se muestra la lista de funciones disponibles

Cambio de canales introduciendo números

Mientras ve la televisión, toque la línea resaltada del borde izquierdo o derecho del panel táctil

para acceder a la ventana de introducción de números de la pantalla. Utilice el dedo para

introducir el número del canal que desee ver. El número reconocido se muestra en la pantalla

y el televisor cambia al canal correspondiente. Consulte el capítulo del manual electrónico,

Control del televisor > Panel táctil.

Guía de introducción de números

Consulte el siguiente diagrama cuando introduzca valores numéricos. El televisor quizás no reconozca los números si no se

siguen las secuencias que se muestran a continuación. [UF8000-XC]BN68-04794A-05L04.indb 6 2013-10-29  9:41:59Español - 7

Mostrar estado y banner de notificación

Pulse el botón MORE del Smart Touch Control y seleccione STATUS en el panel del mando a distancia virtual para mostrar el

banner de estado y notificación en la parte superior de la pantalla.

Pulse el botón RECOMM. / SEARCH y seleccione Recomendado en la lista que se muestra en la parte inferior de la

pantalla. Seleccione un programa en emisión para saltar al canal correspondiente o a un programa que esté programado para

emitirse para configurar Programar visualización o Programar grabación. Seleccione la aplicación que desee iniciar. Se

iniciará Samsung Apps si la aplicación seleccionada no está instalada en el televisor.

Pulse el botón RECOMM. / SEARCH y seleccione Historial en la lista que se muestra en la parte inferior de la pantalla.

Se muestra una lista interactiva de los canales, los contenidos multimedia y las aplicaciones a los que se ha accedido

El botón RECOMM. / SEARCH puede tener una función de recuperación de Historial, según el país o la región.

Eliminación de los datos del historial

Puede borrar la información del historial relacionada con los canales, el contenido y las aplicaciones vistos recientemente.

Pulse el botón RECOMM. / SEARCH del Smart Touch Control. La lista aparece en la parte inferior de la pantalla. Pulse

el botón RECOMM. / SEARCH de nuevo. El teclado aparecerá la pantalla. Introduzca los criterios de búsqueda para

buscar no solo numerosas aplicaciones y sus contenidos en el televisor sino también en la web. Este botón conmuta entre

Recomendado y Buscar.

Ajuste del panel táctil

Los usuarios pueden ajustar la sensibilidad del panel táctil del Smart Touch Control. Configure Sensibilidad táctil para ajustar

la sensibilidad y facilitar el uso.

Uso del mando a distancia virtual

Pulse el botón MORE para mostrar el mando a distancia virtual en la pantalla. El mando a distancia virtual consta de un panel

numérico, un panel de control de reproducción y un panel de acceso rápido. Utilice el panel táctil para seleccionar números y

El mando a distancia virtual que se muestra en la pantalla del televisor puede variar según el país.

Cambio del panel del mando a distancia virtual

Elija si desea que el panel que se muestre en pantalla sea el numérico, el de control de reproducción o el de acceso rápido.

Utilice el panel táctil para desplazar el foco a izquierda o derecha. El panel cambia cuando el foco sobrepasa el borde que

está más a la izquierda o más a la derecha.

Utilice la función de desplazamiento izquierda/derecha del panel táctil para cambiar el panel fácilmente.

Uso del panel numérico

Utilice el panel numérico para introducir números en la pantalla del teclado o en una página web, o para cambiar de canal

mientras ve la televisión. El cambio de canal mediante el teclado numérico deja un registro que le permitirá volver fácilmente a

los canales anteriores.

Uso del panel de control de reproducción

Utilice el panel de control de reproducción para hacer una pausa, rebobinar, avanzar rápidamente, saltar al archivo siguiente y

muchas cosas más mientras disfruta de contenido multimedia.

Uso del panel de acceso rápido

Acceda rápidamente a los botones INFO, MENU y e-Manual. Sin embargo, la disponibilidad de los botones variará según el

modo de funcionamiento de la unidad Smart Touch Control (solo con el televisor, como mando a distancia, etc.)

[UF8000-XC]BN68-04794A-05L04.indb 7 2013-10-29  9:41:59Español - 8

Uso del mando a distancia

Descubra las funciones de los botones del mando a distancia. En especial: SOURCE, MUTE,

Este mando a distancia presenta puntos Braille en los botones Power, Channel y Volume y lo pueden utilizar personas

con discapacidades visuales.

El televisor se suministra también con el Smart Touch Control. Para obtener información sobre el Smart Touch Control,

consulte el manual electrónico.

BCD TTX/MIXSOURCEPRE-CHCH LIST MENU SMART HUB GUIDETOOLS INFO RETURN EXIT E-MANUALAD/SUBT.

MUTE Muestra y selecciona las fuentes de vídeo

Corta temporalmente el sonido.

Accede a las aplicaciones Smart Hub. Consulte el

capítulo del manual electrónico, Funciones Smart

Muestra la EPG (Guía electrónica de programas).

Muestra información en la pantalla del televisor.

Enciende y apaga el televisor.

Proporciona acceso directo a los canales.

Muestra las listas de canales en la pantalla.

Seleccionar alternativamente activar teletexto,

doble, mezcla o desactivar teletexto.

E-MANUAL: Mostrar e-Manual.

: Activa o desactiva la función 3D. Consulte el

capítulo del manual electrónico Visualización del

AD/SUBT.: Activa/desactiva la función de

descripción de audio (no está disponible en algunos

lugares)./ Muestra los subtítulos digitales. Consulte

el capítulo del manual electrónico Visualización del

Vuelve al canal anterior.

Selecciona rápidamente las funciones que se

usan con mayor frecuencia.

Vuelve al menú anterior.

Utilice estos botones de acuerdo con las

indicaciones en pantalla del televisor.

Utilice estos botones en una función específica.

Utilice estos botones de acuerdo con las

indicaciones en pantalla del televisor.

Mueve el cursor, selecciona los elementos del

menú en pantalla y cambia los valores que

aparecen en el menú del televisor. [UF8000-XC]BN68-04794A-05L04.indb 8 2013-10-29  9:41:59Español - 9

Instalación de las pilas (tamaño de las pilas: AAA)

Haga coincidir la polaridad de las pilas con los símbolos del compartimento de las pilas.

− Utilice el mando a distancia a menos de 7 metros (23 pies) del televisor.

− Una luz muy intensa puede afectar al funcionamiento del mando a distancia. No lo utilice cerca de luces

fluorescentes o de neón.

− El color y la forma pueden variar según el modelo.

Encendido del televisor.

Encienda el televisor con el botón

del mando a distancia o el panel del televisor.

El color y la forma del producto pueden variar según el modelo.

El controlador del televisor, un botón similar a un pequeño joystick situado en la parte posterior derecha del televisor,

permite controlar el televisor sin utilizar el mando a distancia.

mR P Sensor del mando a distancia

Cuando se utiliza el Smart Touch Control,el indicador

LED de la posición de espera no funciona (excepto el

Imagen vista desde el lateral frontal del

televisor. [UF8000-XC]BN68-04794A-05L04.indb 9 2013-10-29  9:41:59Español - 10

Cámara TV incorporada y Micrófono

Este televisor incorpora una cámara para TV que se puede utilizar para las funciones de Control de mov., Reconocimiento de

voz (micrófono incorporado) y Reconocimiento facial. También se puede utilizar el botón de ajuste del ángulo de la cámara

para cambiar el ángulo de visión.

Desde arriba Desde atrás

Botón de ajuste del ángulo de la cámara

Despliegue de la cámara TV Antes de usar la cámara TV debe desplegarla.

Sin tocar la lente, empuje suavemente la cámara hasta que oiga un clic.

Repliegue de la cámara

Cuando no utilice la cámara, déjela replegada en el interior del televisor.

Cuando la cámara está replegada, las

funciones de Control de mov. y Reconocimiento facial no se pueden utilizar, pero el Reconocimiento de voz sigue disponible.

Sin tocar la lente, empuje suavemente la cámara hasta que oiga un clic.

No toque la lente si la cámara para TV está en funcionamiento. Las huellas

dactilares pueden afectar a la calidad de la imagen. Si la lente se ensucia,

límpiela con un paño suave. [UF8000-XC]BN68-04794A-05L04.indb 10 2013-10-29  9:42:01Español - 11

Config. mando universal

Este televisor tiene una función de mando a distancia universal que permite controlar decodificadores, reproductores Blu-

ray, sistemas Home Theatre y otros dispositivos externos de terceros conectados al televisor con el mando a distancia del

Mantenga una distancia de 5 cm como mínimo entre el CABLE DE EXTENSIÓN PARA INFRARROJOS y el dispositivo

externo, como se muestra en la ilustración. Oriente el CABLE DE EXTENSIÓN PARA INFRARROJOS hacia el receptor de la

señal del mando a distancia del dispositivo externo. Tenga en cuenta que no debe haber ningún obstáculo entre el extensor

para infrarrojos y el dispositivo externo. Cualquier obstáculo podría interferir la transmisión de la señal del mando a distancia.

Agregación de un dispositivo externo

1. Encienda el dispositivo externo para el que desee configurar la función del mando a distancia universal y pulse SOURCE

para acceder a la pantalla Fuente.

2. Seleccione Config. mando universal en la parte superior de la pantalla. Se inicia el proceso de configuración del mando

a distancia universal.

3. Siga las instrucciones de la pantalla y configure el mando a distancia universal. Si no funciona, configure el mando a

distancia introduciendo el número del modelo manualmente.

CONFIGURACIÓN El cuadro de diálogo de la configuración inicial aparece cuando se enciende el televisor primera vez. Siga las indicaciones

en pantalla para completar el proceso de configuración inicial, incluidas la elección del idioma de los menús, la búsqueda

de canales, la conexión de red, etc. En cada paso puede elegir una opción o saltárselo. Los usuarios pueden llevar a cabo

manualmente este proceso más adelante en el menú Menú en pantalla > Sistema > Configuración.

Si conecta un dispositivo a HDMI1 antes de iniciar la instalación, el Tipo de canal cambia a decodificador

Si no desea seleccionar el Decodificador, seleccione Antena.

Cambio de la contraseña

Menú en pantalla > Sistema > Cambiar PIN Cambiar la contraseña del televisor.

1. Ejecute Cambiar PIN e introduzca la contraseña actual en el campo correspondiente. La contraseña predeterminada es

2. Introduzca la nueva contraseña y después vuelva a introducirla para confirmarla. El cambio de contraseña se ha

Si ha olvidado el código PIN, pulse los botones en la siguiente secuencia para reiniciar el PIN a “0-0-0-0”:

Mando a distancia estándar: En modo de suspensión: MUTE → 8 → 2 → 4 → POWER (Activado)

Smart Touch Control: Cuando se enciende el televisor: MUTE → Subir el volumen → RETURN → Bajar volumen

→ RETURN → Subir el volumen → RETURN [UF8000-XC]BN68-04794A-05L04.indb 11 2013-10-29  9:42:02Español - 12

Conmutación entre fuentes de

Pulse el botón SOURCE para conmutar los dispositivos

conectados al televisor.

Por ejemplo, para cambiar a una consola de videojuegos

conectada al segundo conector HDMI, pulse el botón

SOURCE. En la lista Fuente, seleccione HDMI2. Los

nombres de los conectores pueden variar según el

producto. Seleccione el botón Herramientas en la esquina

superior derecha de la pantalla para acceder a las siguientes

• Anynet+ (HDMI-CEC)

Aparece una lista que muestra los dispositivos externos

compatibles con Anynet+ conectados al televisor.

Esta función solo está disponible si Anynet+

(HDMI-CEC) está configurado como Activado.

Puede cambiar el nombre de los dispositivos

conectados al televisor para identificar más

fácilmente las fuentes externas.

Cuando un ordenador está conectado al puerto

HDMI (DVI) del televisor con un cable HDMI, por

ejemplo, se puede cambiar Editar nombre a PC.

Cuando un ordenador está conectado al puerto

HDMI (DVI) del televisor con un cable HDMI a DVI,

por ejemplo, se puede cambiar Editar nombre a DVI PC.

Cuando un dispositivo AV está conectado al puerto

HDMI (DVI) del televisor con un cable HDMI a DVI,

por ejemplo, se puede cambiar Editar nombre a

Ver información detallada sobre los dispositivos

• Quitar USB Quitar el dispositivo USB de la lista de manera

segura. Esta función solo está disponible si el

dispositivo USB está seleccionado.

• Config. mando universal

Para añadir un nuevo dispositivo externo y

controlarlo con el Smart Touch Control, pulse el

botón SOURCE y seleccione Config. mando

universal en la parte superior derecha de la pantalla.

Con el mando a distancia universal, los usuarios

pueden controlar los dispositivos externos

conectados al televisor, como decodificadores,

reproductores Blu-ray y receptores AV.

Conexión a una ranura

(ranura de tarjeta para la

visualización del televisor)

Apague el televisor para conectar o desconectar un

adaptador de tarjeta CI.

Montaje del adaptador de la tarjeta CI Parte posterior del

Monte el adaptador como se muestra al lado.

Para instalar el adaptador de TARJETA CI, retire el

adhesivo del televisor.

Para conectar el adaptador de la TARJETA CI, siga estos

Recomendamos montar el adaptador antes de realizar

la instalación del montaje mural o insertar la “TARJETA CI o CI+”.

1. Inserte el adaptador de la TARJETA CI en los dos

orificios del producto 1.

Busque los dos orificios en la parte posterior del

televisor, junto al puerto COMMON INTERFACE.

2. Inserte el adaptador de la TARJETA CI en el puerto

COMMON INTERFACE del producto 2.

3. Inserte la “TARJETA CI o CI+”.

Le recomendamos que inserte la tarjeta CI antes de instalar

el televisor en la pared. Puede resultar difícil hacerlo después

de la instalación. Inserte la tarjeta tras montar el adaptador

de la tarjeta CI en el televisor. Es difícil montar el módulo si

ha insertado la tarjeta antes de la instalación.

Uso de la “TARJETA CI o CI+”

• Si no se inserta la “TARJETA CI o CI+” algunos canales

mostrarán el mensaje “Señal codificada”.

• Al cabo de 2 o 3 minutos aparecerá en la pantalla [UF8000-XC]BN68-04794A-05L04.indb 12 2013-10-29  9:42:03Español - 13

la información del enlace que contiene un número

telefónico, un identificador de “TARJETA CI o CI+”,

un identificador del sistema y demás información. Si

aparece un mensaje de error, póngase en contacto con

su proveedor de servicios.

• Cuando termine la configuración de la información del

canal, aparecerá el mensaje “Actualización finalizada”

indicando que la lista de canales se ha actualizado.

• Deberá obtener una “TARJETA CI o CI+” en un

proveedor local de servicios de cable.

• Para retirar la “TARJETA CI o CI+”, extráigala

cuidadosamente con las manos, puesto que si cae

al suelo se puede estropear.

• Inserte la “TARJETA CI o CI+” en la dirección

• La ubicación de la ranura COMMON INTERFACE

puede variar según el modelo.

• La “TARJETA CI o CI+” no se admite en algunos

países o zonas; consulte a su distribuidor local.

• Si tiene cualquier problema, póngase en contacto

con un proveedor de servicios.

• Inserte la “TARJETA CI o CI+”que admita la

configuración de la antena actual. La pantalla no se

verá, o bien se verá distorsionada.

Ranura del Kit Evolution

(se vende por separado)

Si se monta el Evolution Kit en el Samsung TV se puede

actualizar el hardware y el software del televisor sin que sea

necesario comprar un nuevo aparato. Con el Evolution Kit se

puede tener el televisor actualizado con los últimos servicios

y funciones proporcionados por Samsung Electronics.

El Evolution Kit se vende por separado. Cuando los

usuarios compren un Evolution Kit lanzado 2014

o posteriormente, el televisor del usuario se podrá

actualizar para que coincida con la versión de software

del Evolution Kit. Es posible que Evolution Kit no esté

disponible según el producto.

El color y la forma el Evolution Kit pueden variar según

Visualización del e-Manual

El e-Manual incorporado incluye información acerca de las

funciones principales del televisor.

Este televisor tiene una guía de usuario incorporada Para

leerla, siga uno de estos métodos:

• Abra el menú Asistencia técnica y seleccione

e-Manual (solución de problemas).

• Pulse el botón E-MANUAL del mando a distancia

• Pulse el botón MORE del Smart Touch Control para

mostrar los botones de control en la pantalla. Pase

el dedo por el panel táctil hasta que se muestre el

e-Manual y selecciónelo.

Las palabras de color azul oscuro indican las opciones

de los menús en pantalla y las de color azul claro

indican los botones del mando a distancia.

La versión impresa de esta guía está disponible en

www.samsung.com/support.

Desplazamiento de una página

Para desplazar una página, siga uno de estos métodos:

desplazamiento del borde derecho de la pantalla.

• Arrastre o desplace el dedo arriba o abajo por

cualquiera de los bordes del panel táctil.

• Coloque el foco en los botones

derecho de la pantalla, arrastre o desplace el dedo

arriba o abajo por el panel táctil.

Uso de los iconos de la parte superior

Utilice los iconos Atrás, Adelante y Página abierta de la

parte superior izquierda de la pantalla para desplazarse por

las páginas. Estos iconos están disponibles cuando se han

pasado dos o más páginas.

Retorno a la página de inicio

Para volver a la página de inicio, pulse el botón

en la parte superior derecha de la pantalla.

Búsqueda en el índice

o seleccione en la parte superior

derecha de la pantalla para mostrar el índice. Seleccione un

término para mostrar la página que lo contenga.

o seleccione en la parte superior de la

pantalla para acceder a la pantalla de búsqueda. Introduzca

el texto que desea buscar y seleccione Hecho. Seleccione

un elemento de la lista de resultados de la búsqueda para ir

a la página pertinente. [UF8000-XC]BN68-04794A-05L04.indb 13 2013-10-29  9:42:03Español - 14

Para cerrar el e-Manual, mantenga pulsado el botón RETURN o seleccione en la esquina superior derecha de la pantalla

o pulse el botón EXIT.

Salto a un elemento del menú

Para saltar directamente al elemento del menú que se describe en la sección actual, seleccione Inténtelo . Es posible pasar

directamente de un elemento de menú a la sección correspondiente del e-Manual. Si desea leer una entrada del e-Manual en

una función determinada del menú en pantalla, pulse el panel del mando a distancia virtual o el botón E-MANUAL del mando

a distancia normal para cargar la página correspondiente del e-Manual.

Es posible que esta función no esté disponible según el menú.

Actualización del manual electrónico

Inicie el Smart Hub, seleccione Aplicaciones y a continuación seleccione Más aplic.. El e-Manual se puede actualizar de la

misma manera que una aplicación.

En la pantalla Más aplic., seleccione Actualiz. Apps y a continuación seleccione la e-Manual en la lista. Se inicia la

actualización del e-Manual con la última versión. Sin embargo, Actualiz. Apps aparece en la pantalla solo cuando es

necesaria una actualización.

Si conecta el Smart TV a una red podrá acceder a servicios en línea como Smart Hub y actualizar el software.

Conexión de la red - Inalámbrica

Conecte el televisor a Internet con un enrutador o un módem estándar. Enrutador IP inalámbrico o módem con servidor DHCPCable LAN (no suministrado)Puerto LAN en la pared Precauciones con la red inalámbrica

• Este Smart TV admite los protocolos de comunicación IEEE 802.11a/b/g y n. Samsung recomienda el uso de IEEE

802.11n. Sin embargo, la reproducción de vídeo puede no ser satisfactoria si se efectúa a través de una conexión de red.

• Para utilizar una red inalámbrica, el televisor debe estar conectado a un enrutador o un módem inalámbrico. Si el

enrutador inalámbrico admite DHCP, el televisor puede utilizar DHCP o una dirección IP estática para conectarse a la red

• Seleccione un canal que no se esté usando en ese momento para el enrutador inalámbrico. Si el canal ajustado para

el enrutador inalámbrico lo está usando en ese momento otro dispositivo, generalmente se producen interferencias e

interrupciones en la comunicación.

• La mayoría de las redes inalámbricas disponen de un sistema de seguridad opcional. Para habilitar un sistema de

seguridad inalámbrico, se debe crear una clave de seguridad compuesta por letras y números. Esta clave de seguridad

se debe conectar después a la red inalámbrica.

Configuración de la red [UF8000-XC]BN68-04794A-05L04.indb 14 2013-10-29  9:42:04Español - 15

Protocolos de seguridad de red

El televisor solo admite los siguientes protocolos de seguridad de red inalámbrica y no se puede conectar a enrutadores

inalámbricos que no estén certificados:

• Modo de autenticación: WEP, WPAPSK, WPA2PSK

• Tipo de encriptación: WEP, TKIP, AES Si el enrutador inalámbrico se ha establecido en el modo 802.11n (Greenfield) "Pure High-throughput" y el tipo de codificación

en WEP o TKIP, el Smart TV de Samsung no admitirá la conexión con las nuevas especificaciones de la certificación Wi-Fi.

Si el enrutador inalámbrico admite WPS (Configuración protegida Wi-Fi), es posible conectarse a la red vía PBC

(Configuración del botón) o un PIN (Número de identificación personal). WPS configura automáticamente el SSID y la clave

Conexión de la red - Cable

Según la configuración de la red hay tres formas principales de conectar el televisor a la red mediante cable. Se muestran a

El televisor no admite una velocidad de red igual o inferior a 10 Mbps.

Para la conexión, utilice un cable Cat 7.

[UF8000-XC]BN68-04794A-05L04.indb 15 2013-10-29  9:42:05Español - 16

Conceptos básicos sobre 3D Gafas activas 3D Características

Las gafas 3D SSG-5100GB de Samsung permiten ver

imágenes 3D en el televisor 3D. Las gafas Samsung 3D se

comunican con los televisores Samsung 3D por la banda RF

Las gafas Samsung 3D solo son compatibles con

los televisores 3D Samsung de las series D, E y F

comercializados entre 2011, 2012 y 2013. Estas

gafas 3D no se pueden conectar a otros dispositivos

Piezas Indicador LED y botón de encendidoObturador de cristal líquidoTapa de la pila Para obtener información sobre cómo montar las patillas

de las gafas y sobre el método de emparejamiento con el

televisor, consulte el manual separado de las gafas 3D.

Sustitución de la pila

Si el LED rojo parpadea cada dos segundos

continuamente, sustituya la pila por otra nueva.

Inserte el lado "+" encarado en el lado "+" del

sección de emparejamiento en este manual. Empuje la tapa de la pila hacia abajoAbra la tapa de la pilaExtraiga la pilaSustituya la pilaBaje la tapa de la pilaCierre la tapa de la pila Emparejamiento de las gafas 3D

¿Qué es el emparejamiento? El proceso de

emparejamiento conecta las gafas 3D y un televisor 3D

para intercambiar datos entre ambos dispositivos.

Asegúrese de que el televisor Samsung y las gafas

3D no estén a más de 19,5 pulg. (49,53 cm) entre sí

durante el proceso de emparejamiento.

• Encendido de las gafas

Pulse el botón de encendido

brevemente. El LED verde se

ilumina durante 3 segundos.

(Compruebe que la opción

3D del televisor esté activada

antes de utilizar las gafas

• Apagado de las gafas

Pulse el botón de encendido brevemente. El LED

rojo se ilumina durante 3 segundos.

• Ejecución del proceso de emparejamiento

Encienda el televisor y espere a que se active

completamente. Mantenga pulsado el botón de

encendido de las gafas. Los LED verde y rojo

parpadean alternativamente durante 2 segundos.

• Límite de funcionamiento Distancia de emparejamiento recomendada50 cm2~6 mDistancia de visualización recomendadaDistancia de visualización recomendada2~6 m(6,5 a 19,5 pies)Distancia de emparejamiento recomendada50 cm o menos(19,5 pulg.) ✎

Una vez emparejadas las gafas 3D, en la pantalla del

televisor se muestra el estado de la carga de la pila.

(Esta función solo se aplica a los modelos TV 3D serie

F y a las gafas 3D de Samsung disponibles a partir de

Si sigue intentando emparejar las gafas y el televisor, se

reducirá significativamente el nivel de carga de la pila.

Sin embargo, el nivel de carga de la pila se recuperará

hasta cierto punto al cabo de un minuto. [UF8000-XC]BN68-04794A-05L04.indb 16 2013-10-29  9:42:05Español - 17

La distancia de funcionamiento depende de la

presencia de obstáculos (personas, objetos metálicos,

paredes, etc.) entre las gafas y el televisor o de la

intensidad de la señal Bluetooth.

Apague las gafas 3D cuando no las utilice. Si deja las

gafas 3D encendidas se acorta la vida de la pila.

Pasos del emparejamiento

1. Encienda el televisor y acerque las gafas a 50 cm (19,5

pulgadas) del televisor.

2. Pulse brevemente el botón de encendido de las

gafas 3D. Las gafas 3D se activan y se inicia el

3. Se muestra el mensaje “Gafas 3D conectadas al

televisor” en la pantalla del televisor una vez se ha

completado satisfactoriamente el emparejamiento.

• Si falla el emparejamiento, las gafas 3D se apagan.

• Si falla el primer intento de emparejamiento, apague

el televisor, vuelva a encenderlo y ejecute el paso 2.

• Cómo volver a realizar el emparejamiento: Pulse el

botón de encendido de las gafas 3D durante más

En las siguientes ocasiones se debe volver a

realizar el emparejamiento:

• Si las gafas 3D no funcionan aunque se haya

pulsado el botón de encendido en especial tras

• Si desea reproducir contenido 3D en otro

modelo TV 3D de Samsung de la serie D, E o F

comercializado entre 2011 y 2013 .Debe emparejar

las gafas con el otro televisor.

Visualización de vídeo 3D Según el formato de origen de la imagen, es posible que

algunos modos 3D no estén disponibles.

Para ver imágenes 3D, póngase las gafas activas 3D y pulse

el botón de encendido.

1. Vaya a la pantalla 3D. (Imagen > 3D)

2. Seleccione el modo 3D. Aparece la pantalla del modo

3. Establezca el modo 3D de la imagen que desea ver.

Solución de problemas

Problema Posible solución

Las gafas 3D no funcionan.

Las gafas 3D deben estar cerca del televisor. Asegúrese de que la distancia entre el televisor y las gafas 3D

sea inferior a 19,5 pies (6 m) en línea recta.

Compruebe la configuración de la función 3D del televisor.

El LED sigue parpadeando La pila está agotada. Cambie la pila.

Especificaciones (nombre del modelo: SSG-5100GB)

Obturadores Cristal líquido Transmisión 36±2%

2~6 m (6,5 a 19,5 pies) Frecuencia de campos 120 campos/segundo

Peso Gafas 21,5 g/.76 oz. (con la pila: 24 ± 0,5 g/.85 ± .018 oz. )

Encendido Gafas Una pila de litio/dióxido de manganeso 3 V (CR2025).

Tiempo de funcionamiento 150 horas

Las especificaciones del producto se pueden cambiar sin previo aviso para mejorar el rendimiento del producto.

El tiempo de funcionamiento continuo puede variar según el entorno de comunicación inalámbrica y las condiciones de

Recomendación- Solo UE Por el presente documento Samsung Electronics declara que este Gafas activas 3D cumple con

los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/CE.

Este equipo puede funcionar en todos los países de la UE. [UF8000-XC]BN68-04794A-05L04.indb 17 2013-10-29  9:42:05Español - 18

¿Qué es la asistencia a distancia?

El servicio de asistencia a distancia de Samsung le ofrece ayuda individual por parte de un técnico de Samsung que a

• Hacer un diagnóstico del televisor

• Ajustar la configuración del televisor

• Recuperar la configuración de fábrica del televisor

• Instalar las actualizaciones de firmware recomendadas

Recibir el servicio de asistencia tecnológica a distancia de Samsung para el televisor es muy sencillo.

1. Llame al centro de

atención al cliente de

Samsung y solicite la

asistencia a distancia.

2. Abra el menú de su

televisor y vaya a la

y proporcione el n.º PIN

4. El agente accederá a su

televisor. ¡Esto es todo!

Montaje del distribuidor del cable

Montaje de la cubierta de la alimentación

[UF8000-XC]BN68-04794A-05L04.indb 18 2013-10-29  9:42:06Español - 19

Solución de problemas

Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona, visite “www.

samsung.com” y haga clic en Atención a cliente o llame al centro de servicio que encontrará en la lista de la última página de

Problemas Soluciones y explicaciones

El televisor no se enciende.

• Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el

• Compruebe que la toma de la pared funcione.

del televisor para asegurarse de que el problema no está en el mando a distancia.

Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

No hay imagen ni vídeo.

• Compruebe las conexiones de los cables. Desconecte y vuelva a conectar todos los cables del

televisor y de los dispositivos externos.

• Establezca las salidas de vídeo de los dispositivos externos (decodificador de cable/satélite, DVD,

Blu-ray, etc.) de modo que coincida con las conexiones de entrada del televisor. Por ejemplo, si la

salida de un dispositivo externo es HDMI, se debe conectar a una entrada HDMI en el televisor.

• Compruebe que los dispositivos externos estén encendidos.

• Asegúrese de seleccionar la fuente de entrada correcta.

• Reinicie el dispositivo conectado desconectándolo y volviendo a conectar el cable de alimentación

El mando a distancia no funciona.

• Reemplace las pilas del mando a distancia. Asegúrese de que las pilas estén instaladas con los polos

(+/-) en la dirección correcta.

• Limpie la ventana de transmisión del sensor del mando a distancia.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 5~6 pies (1,5 ~2

El mando a distancia del cable/decodificador

no enciende ni apaga el televisor ni ajusta

• Programe el mando a distancia del decodificador de cable/satélite para que haga funcionar el

televisor. Consulte el manual de usuario del decodificador de cable/satélite para conocer el código

del televisor SAMSUNG.

El panel LED TFT consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para

su fabricación. No obstante, puede que existan algunos píxeles brillantes u oscuros en la pantalla. Estos píxeles no

influirán en el rendimiento del aparato.

Para mantener su televisor en un estado óptimo, actualice el último firmware en la página web de Samsung (samsung.

com > Atención al cliente > Centro de Descarga) por USB.

Algunas de las imágenes y funciones mostradas solo están disponibles en unos modelos determinados.

Montaje del televisor en la pared con el kit de montaje mural

Montaje en la pared o en el techo

El producto se debe instalar en la pared o en el techo siguiendo únicamente las recomendaciones del

fabricante. Si no se instala correctamente el producto se puede deslizar o caer y causar lesiones graves a

niños o adultos y dañarse seriamente.

Instalación del equipo de montaje mural

El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared.

Si desea información detallada sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que

se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, le recomendamos que se ponga

en contacto con un técnico. No le aconsejamos que lo haga usted mismo. Samsung Electronics no se hace responsable

de los daños causados al producto, al usuario o a terceros si el usuario ha efectuado la instalación del montaje mural

personalmente. [UF8000-XC]BN68-04794A-05L04.indb 19 2013-10-29  9:42:06Español - 20

Preparación para instalar el montaje mural

Caso A. Instalación del montaje mural de SAMSUNG Caso B. Instalación del montaje mural de otra empresa

1 15,6 mm Para instalar un montaje mural, utilice el adaptador de montaje mural 1.

Especificaciones del equipo de montaje mural (VESA)

El kit de montaje mural se vende por separado. Instale el montaje mural en una pared sólida, perpendicular al suelo.

Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se instala

en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.

− Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

− Al adquirir nuestro equipo de montaje mural, también se proporciona un manual de instalación detallado y todas las

piezas necesarias para el montaje.

− No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

− No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de

tornillos estándar VESA. Si los tornillos son demasiado largos pueden causar daños en el interior del televisor.

− Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de estos puede

variar dependiendo de las especificaciones del montaje mural.

− No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de este con riesgo de

causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

− Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple

las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.

− No monte el televisor con una inclinación de más de 15 grados.

Tornillo estándar Cantidad

No instale el equipo de montaje mural mientras el televisor esté encendido. Se podría producir una

descarga eléctrica con riesgo de causar lesiones personales. [UF8000-XC]BN68-04794A-05L04.indb 20 2013-10-29  9:42:06Español - 21

Almacenamiento y mantenimiento

Si se ha adherido una pegatina en la pantalla del televisor, al despegarla pueden quedar restos. Límpielos antes de

utilizar el televisor.

Durante la limpieza se puede rayar el exterior y la pantalla del producto. Limpie cuidadosamente la parte exterior y la

pantalla con un paño suave para evitar que se raye.

No rocíe agua directamente sobre el producto. Si penetra

líquido en el producto se puede originar un problema en el

funcionamiento, un incendio o una descarga eléctrica.

Limpie el producto con un paño suave ligeramente

humedecido con agua. No utilice líquidos inflamables (por

ejemplo, benceno, disolventes) ni agentes limpiadores.

Ventilación adecuada del televisor

Cuando instale el televisor, deje una distancia de al menos 10 cm entre el televisor y otros objetos (paredes, laterales del

mueble, etc.) Si no se mantiene una ventilación adecuada se podría producir un incendio o un problema con el producto

como resultado del aumento de la temperatura interna.

Cuando instale el televisor sobre un soporte o en un montaje mural, es muy aconsejable utilizar solamente las piezas

proporcionadas por Samsung Electronics.

• Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o este se podría caer con

el riesgo de causar lesiones personales.

Instalación con soporte Instalación con montaje mural

Según el modelo, el aspecto de su televisor puede ser distinto de las imágenes de este manual.

Tenga cuidado cuando toque el televisor. Algunas partes pueden estar calientes. [UF8000-XC]BN68-04794A-05L04.indb 21 2013-10-29  9:42:07Español - 22

Sensor económico y brillo de la pantalla

El Sensor económico mide la iluminación de la sala y optimiza el brillo del televisor automáticamente para reducir el consumo

de energía. De esta manera el brillo del televisor pasa automáticamente a ser más fuerte o más atenuado. Si desea desactivar

esta función, vaya a Menú en pantalla > Sistema > Solución económica > Sensor económico

No bloquee el sensor con ningún material. Podría reducir el brillo de la imagen.

1. Sensor económico: Esta función de ahorro de energía ajusta automáticamente el brillo de la pantalla del televisor de

acuerdo con la intensidad de la iluminación ambiental detectada por el sensor de luz.

2. Para habilitar o deshabilitar el Sensor económico, vaya a Menú en pantalla > Sistema > Solución económica >

Sensor económico y seleccione Activado o Desactivado.

3. Precaución: Si mientras ve la televisión en un entorno con poca luz considera que la pantalla está demasiado oscura,

esto puede deberse al Sensor económico.

Consejos de seguridad - Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída.

Evite especialmente que los niños se cuelguen del televisor o lo desestabilicen. El

televisor podría caer sobre ellos y causarles lesiones graves o incluso la muerte. Siga

las medidas de seguridad del folleto incluido con el televisor. Para mejorar la estabilidad

y la seguridad puede adquirir un dispositivo antivuelco e instalarlo como se explica a

Instalación del kit de soporte del televisor:

[UF8000-XC]BN68-04794A-05L04.indb 22 2013-10-29  9:42:07Español - 23

Instalación del soporte del televisor

1. Atornille los adaptadores de montaje mural

suministrados en la parte posterior del televisor.

2. Inserte el tornillo en el centro del soporte del televisor,

como se muestra en la ilustración.

Dirección de atornillado

3. Apriete los soportes del televisor en los adaptadores de

montaje mural, como se muestra en la ilustración.

4. Fije el soporte a un mueble con un tornillo para

Asegúrese de que el cable del soporte esté en el

centro del soporte del televisor y de que esté bien

5. Para fijar el soporte a una pared, siga la descripción del paso 4. Asegúrese de que el cable del soporte esté centrado y bien tensado. Asimismo,

monte el soporte de modo que el cable esté nivelado respecto al suelo o inclinado hacia abajo respecto a la pared.

Para montar el soporte en una pared, utilice un anclaje compatible con el material de la pared. Si es posible, fije el tornillo sobre un montante

Instale el televisor cerca de la pared para que no caiga.

Cuando instale el soporte del televisor en la pared, asegúrese de que el cable esté nivelado respecto al suelo o inclinado hacia abajo por

motivos de seguridad.

Compruebe de vez en cuando que el cable esté firme.

Cuando desee mover el televisor, primero deberá quitar el cable de fijación.

6. Compruebe que todas las conexiones estén bien aseguradas. Compruebe las conexiones periódicamente para detectar cualquier signo de fatiga o

de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

INFORMACIÓN IMPORTANTE Si el televisor no se instala en una ubicación estable, puede caer y causar lesiones personales. Para prevenir lesiones

personales, en especial a los niños, tome estas sencillas precauciones:

• Utilice armarios o estantes recomendados por el fabricante del televisor.

• Utilice solo muebles capaces de soportar el televisor con seguridad.

• Asegúrese de que el televisor no caliente en exceso el borde del mueble que lo aguanta.

• No coloque el televisor sobre muebles altos (por ejemplo, estantes o librerías) sin haber anclado el mueble y el

televisor en un soporte adecuado.

• No ponga el televisor sobre un tejido material similar situado entre el mueble y el televisor.

• Explique a los niños los peligros de subirse al mueble para llegar al televisor o a sus mandos.

[UF8000-XC]BN68-04794A-05L04.indb 23 2013-10-29  9:42:08Español - 24

Especificaciones - TV Resolución de pantalla1920 x 1080Consideraciones medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenamientoHumedad de almacenamiento10 °C a 40 °C (50 °F a 104 °F)10% al 80%, sin condensacion-20 °C a 45 °C (-4°F a 113°F)5% al 95%, sin condensacionGiro del soporte (izquierda/derecha) 0˚ Nombre del modeloUE40F8000 UE46F8000Tamaño de pantalla(diagonal)40 pulgadas 46 pulgadasSonido(salida)40 W (10 x 2, woofer 10 x 2)Dimensiones (an. x al. x pr.)Cuerpo principalCon el soporte900,2 x 525,0 x 34,9 mm900,2 x 559,0 x 235,0 mm1032,7 x 599,5 x 34,9 mm1032,7 x 634,3 x 257,7 mm Peso Sin el soporteCon el soporte10,3 kg11,2 kg12,8 kg14,0 kgNombre del modeloUE55F8000 UE65F8000 UE75F8000Tamaño de pantalla(diagonal)55 pulgadas 65 pulgadas 75 pulgadasSonido(salida)40 W (10 x 2, woofer 10 x 2) 60 W (15 x 2, woofer 15 x 2)Dimensiones (an. x al. x pr.)Cuerpo principalCon el soporte1224,2 x 707,2 x 34,9 mm1224,2 x 741,9 x 310,3 mm1447,3 x 837,6 x 38,4 mm1447,3 x 876,0 x 330,3 mm1670,2 x 962,7 x 39,9 mm1670,2 x 1000,5 x 342,1 mm Peso Sin el soporteCon el soporte16,8 kg18,3 kg24,6 kg26,9 kg35,9 kg42,7 kg ✎

El diseño y las especificaciones pueden cambiar sin previo aviso.

Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al

El consumo de energía normal se mide de acuerdo con IEC 62087 Ed.2

Para reducir el consumo de energíadesenchufe el cable de alimentación si el televisor va a estar apagado durante un periodo

Recomendación- Solo UE

• Por el presente documento Samsung Electronics declara que este TV LED cumple con los requisitos esenciales y otras

disposiciones relevantes de la Directiva 1999/5/CE.

• La Declaración de conformidad oficial se puede encontrar en http://www.samsung.com/es. Vaya a Atención al cliente >

Soporte para productos e introduzca el nombre del modelo.

• Este equipo solo se debe utilizar en interiores.

• Este equipo puede funcionar en todos los países de la UE.

Advertencia sobre las imágenes fijas

Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos

de los canales de televisión, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc.) o programas con

formato de imagen 4:3. Una visualización continuada de imágenes fijas puede causar un desgaste de la pantalla LED, lo que

afectará a la calidad de la imagen. Para reducir este riesgo, siga las recomendaciones siguientes:

• Evite mostrar el mismo canal de televisión durante un tiempo prolongado.

• Intente ver siempre las imágenes en pantalla completa. Utilice el menú del formato de imagen del televisor para obtener la

• Reduzca el brillo y el contraste para prevenir la aparición de la retención de imágenes.

• Utilice todas las funciones del televisor diseñadas para reducir la retención de imagen y el desgaste de pantalla. Para

obtener más información consulte el e-Manual.

[UF8000-XC]BN68-04794A-05L04.indb 25 2013-10-29  9:42:09Português - 2

dispositivos Samsung ligados que suportem Anynet+.

Guia de entradas numéricas

Vista superior Vista posterior

Anynet+ (HDMI-CEC) para Ligado.

dispositivos ligados.

• Remover USB Permite retirar o dispositivo USB da lista em

segurança. Esta função só está disponível quando o

dispositivo USB está seleccionado.

Voltar à página inicial

para carregar a página correspondente no e-Manual.

Óculos activos 3D Características

3D está activada no televisor

Características técnicas
