MANUAL DE UTILIZADOR UE75F8000SL SAMSUNG

[UF8000-XC]BN68-04794A-05L04.indb 25 2013-10-29  9:42:09Português - 2

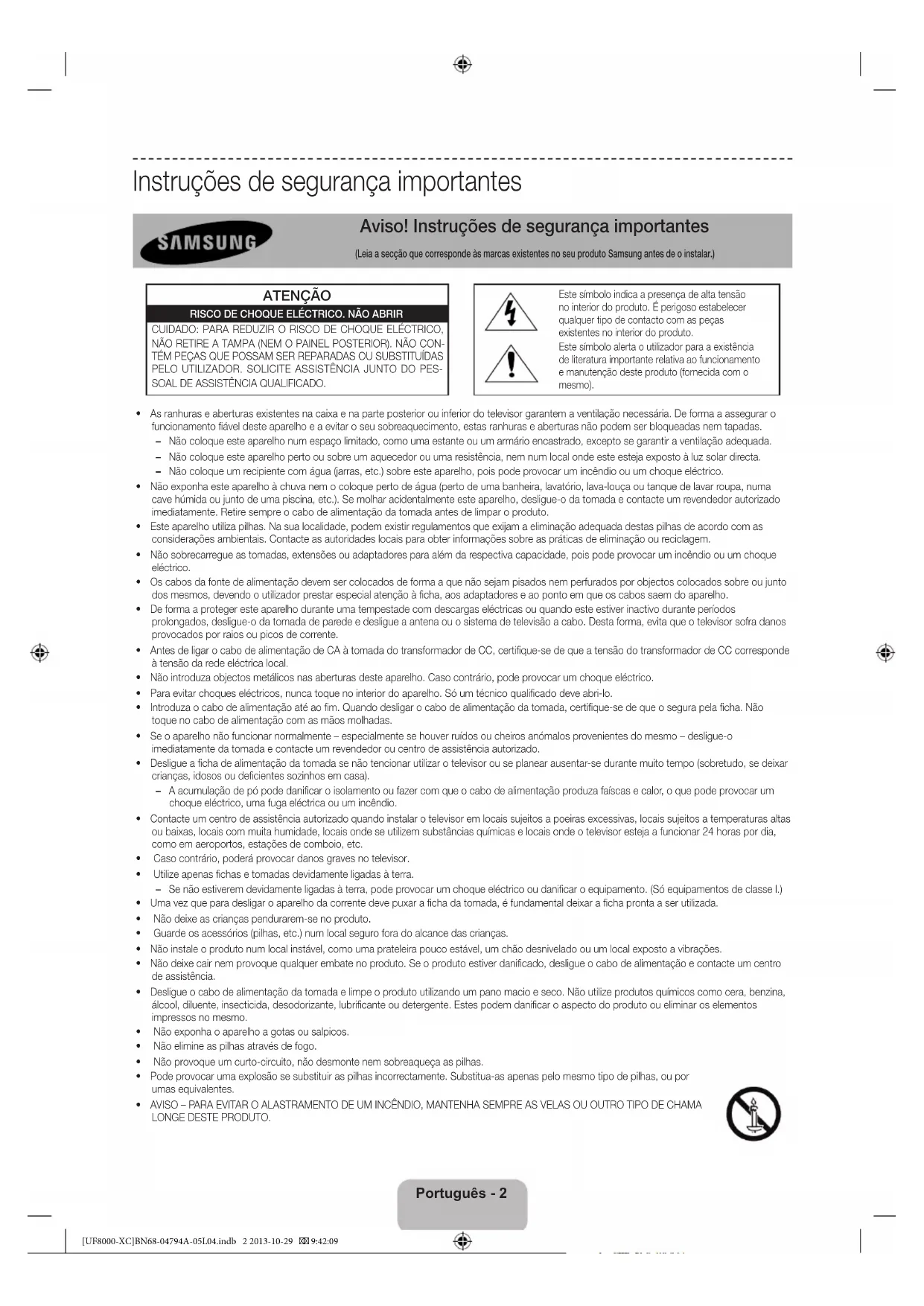

Instruções de segurança importantes

Aviso! Instruções de segurança importantes

(Leia a secção que corresponde às marcas existentes no seu produto Samsung antes de o instalar.)

ATENÇÃO CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO,

NÃO RETIRE A TAMPA (NEM O PAINEL POSTERIOR). NÃO CON-

TÉM PEÇAS QUE POSSAM SER REPARADAS OU SUBSTITUÍDAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA JUNTO DO PES-

SOAL DE ASSISTÊNCIA QUALIFICADO.

RISCO DE CHOQUE ELÉCTRICO. NÃO ABRIR Este símbolo indica a presença de alta tensão

no interior do produto. É perigoso estabelecer

qualquer tipo de contacto com as peças

existentes no interior do produto.

Este símbolo alerta o utilizador para a existência

de literatura importante relativa ao funcionamento

e manutenção deste produto (fornecida com o

• As ranhuras e aberturas existentes na caixa e na parte posterior ou inferior do televisor garantem a ventilação necessária. De forma a assegurar o

funcionamento fiável deste aparelho e a evitar o seu sobreaquecimento, estas ranhuras e aberturas não podem ser bloqueadas nem tapadas.

− Não coloque este aparelho num espaço limitado, como uma estante ou um armário encastrado, excepto se garantir a ventilação adequada.

− Não coloque este aparelho perto ou sobre um aquecedor ou uma resistência, nem num local onde este esteja exposto à luz solar directa.

− Não coloque um recipiente com água (jarras, etc.) sobre este aparelho, pois pode provocar um incêndio ou um choque eléctrico.

• Não exponha este aparelho à chuva nem o coloque perto de água (perto de uma banheira, lavatório, lava-louça ou tanque de lavar roupa, numa

cave húmida ou junto de uma piscina, etc.). Se molhar acidentalmente este aparelho, desligue-o da tomada e contacte um revendedor autorizado

imediatamente. Retire sempre o cabo de alimentação da tomada antes de limpar o produto.

• Este aparelho utiliza pilhas. Na sua localidade, podem existir regulamentos que exijam a eliminação adequada destas pilhas de acordo com as

considerações ambientais. Contacte as autoridades locais para obter informações sobre as práticas de eliminação ou reciclagem.

• Não sobrecarregue as tomadas, extensões ou adaptadores para além da respectiva capacidade, pois pode provocar um incêndio ou um choque

• Os cabos da fonte de alimentação devem ser colocados de forma a que não sejam pisados nem perfurados por objectos colocados sobre ou junto

dos mesmos, devendo o utilizador prestar especial atenção à ficha, aos adaptadores e ao ponto em que os cabos saem do aparelho.

• De forma a proteger este aparelho durante uma tempestade com descargas eléctricas ou quando este estiver inactivo durante períodos

prolongados, desligue-o da tomada de parede e desligue a antena ou o sistema de televisão a cabo. Desta forma, evita que o televisor sofra danos

provocados por raios ou picos de corrente.

• Antes de ligar o cabo de alimentação de CA à tomada do transformador de CC, certifique-se de que a tensão do transformador de CC corresponde

à tensão da rede eléctrica local.

• Não introduza objectos metálicos nas aberturas deste aparelho. Caso contrário, pode provocar um choque eléctrico.

• Para evitar choques eléctricos, nunca toque no interior do aparelho. Só um técnico qualificado deve abri-lo.

• Introduza o cabo de alimentação até ao fim. Quando desligar o cabo de alimentação da tomada, certifique-se de que o segura pela ficha. Não

toque no cabo de alimentação com as mãos molhadas.

• Se o aparelho não funcionar normalmente – especialmente se houver ruídos ou cheiros anómalos provenientes do mesmo – desligue-o

imediatamente da tomada e contacte um revendedor ou centro de assistência autorizado.

• Desligue a ficha de alimentação da tomada se não tencionar utilizar o televisor ou se planear ausentar-se durante muito tempo (sobretudo, se deixar

crianças, idosos ou deficientes sozinhos em casa).

− A acumulação de pó pode danificar o isolamento ou fazer com que o cabo de alimentação produza faíscas e calor, o que pode provocar um

choque eléctrico, uma fuga eléctrica ou um incêndio.

• Contacte um centro de assistência autorizado quando instalar o televisor em locais sujeitos a poeiras excessivas, locais sujeitos a temperaturas altas

ou baixas, locais com muita humidade, locais onde se utilizem substâncias químicas e locais onde o televisor esteja a funcionar 24 horas por dia,

como em aeroportos, estações de comboio, etc.

• Caso contrário, poderá provocar danos graves no televisor.

• Utilize apenas fichas e tomadas devidamente ligadas à terra.

− Se não estiverem devidamente ligadas à terra, pode provocar um choque eléctrico ou danificar o equipamento. (Só equipamentos de classe l.)

• Uma vez que para desligar o aparelho da corrente deve puxar a ficha da tomada, é fundamental deixar a ficha pronta a ser utilizada.

• Não deixe as crianças pendurarem-se no produto.

• Guarde os acessórios (pilhas, etc.) num local seguro fora do alcance das crianças.

• Não instale o produto num local instável, como uma prateleira pouco estável, um chão desnivelado ou um local exposto a vibrações.

• Não deixe cair nem provoque qualquer embate no produto. Se o produto estiver danificado, desligue o cabo de alimentação e contacte um centro

• Desligue o cabo de alimentação da tomada e limpe o produto utilizando um pano macio e seco. Não utilize produtos químicos como cera, benzina,

álcool, diluente, insecticida, desodorizante, lubrificante ou detergente. Estes podem danificar o aspecto do produto ou eliminar os elementos

• Não exponha o aparelho a gotas ou salpicos.

• Não elimine as pilhas através de fogo.

• Não provoque um curto-circuito, não desmonte nem sobreaqueça as pilhas.

• Pode provocar uma explosão se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas, ou por

As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real.

O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Os idiomas da CEI (russo, ucraniano, cazaque) não estão disponíveis para este produto, dado que o mesmo é fabricado

para clientes da região da UE.

Funcionalidades do seu novo televisor

• 3D: esta nova funcionalidade permite-lhe ver conteúdos em 3D.

Este televisor inclui o Smart Hub, um centro familiar e de entretenimento multifunções. Com o Smart Hub, os

utilizadores podem navegar na Internet, transferir aplicações e ligar-se à família e aos amigos através de serviços

de redes sociais. Além disso, pode tirar partido de ficheiros de fotografia, vídeo e música armazenados em

dispositivos de armazenamento externos.

carregue para iniciar o Smart Hub. Seleccione um serviço utilizando os ícones apresentados na parte superior

Redes Sociais: permite ver os vídeos mais recentes do YouTube e os vídeos publicados por si e pelos seus

amigos no Facebook e no Twitter.

Pode igualmente fazer videochamadas para os amigos utilizando a câmara do

Aplicações: Transfira e instale aplicações, tais como o WebBrowser.

Programação: permite consultar uma lista de programas actualmente em exibição e com exibição programada.

Filmes e Séries: Adquira e veja filmes e séries sem um dispositivo externo adicional. (Consoante o país)

Multimédia: permite reproduzir ficheiros de fotografia, vídeo e música de um dispositivo de armazenamento

• Anynet+ (HDMI-CEC): esta função permite-lhe utilizar o telecomando do televisor Samsung para controlar todos os

dispositivos Samsung ligados que suportem Anynet+.

• e-Manual: disponibiliza um detalhado manual do utilizador no ecrã incorporado no seu televisor. (página 13)

• Interacção SMART: Com esta função, pode aceder e controlar funções e opções de menus através de movimentos.

• Gestor Disps.: permite utilizar as funcionalidades do televisor com um teclado USB ou Bluetooth e um rato.

• MHL & Espelhamento de Ecrã: Apresenta ecrãs de dispositivos móveis no seu televisor recorrendo a uma ligação com

Eliminação correcta deste produto (Resíduos de equipamentos eléctricos e electrónicos)

(Aplicável em países com sistemas de recolha separada.)

Este símbolo, quando presente no produto, acessórios ou documentação, indica que o produto e os respectivos acessórios electrónicos

(por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua

vida útil. Para evitar possíveis danos no ambiente ou prejuízos para a saúde humana causados pela eliminação não controlada de resíduos,

deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos

Os utilizadores domésticos devem entrar em contacto com o revendedor do produto ou com as entidades oficiais locais, para se

informarem sobre onde e como podem entregar estes itens para que sejam reciclados de forma segura para o ambiente.

Os utilizadores comerciais deverão contactar o respectivo fornecedor e consultar os termos e condições do contrato de compra. Este

produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais.

Eliminação correcta das pilhas deste produto

(Aplicável em países com sistemas de recolha separada.)

Este símbolo, quando presente na pilha, no manual ou na embalagem, indica que as pilhas deste produto não devem ser eliminadas

juntamente com os resíduos domésticos no fim da sua vida útil. Quando assinalados, os símbolos químicos Hg, Cd ou Pb indicam que a

pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de

modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente.

De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as

através do seu sistema gratuito de devolução de pilhas local.

[UF8000-XC]BN68-04794A-05L04.indb 3 2013-10-29  9:42:10Português - 4

Verifique se os acessórios seguintes foram enviados com o televisor. Se faltar algum acessório, contacte o seu

A cor e a forma dos acessórios podem variar consoante os modelos.

Os cabos que não estejam incluídos na embalagem podem ser adquiridos em separado.

Verifique se existem acessórios escondidos atrás dos materiais de embalagem quando abrir a caixa.

CUIDADO: INTRODUZA COM FIRMEZA PARA QUE NÃO SE DESLIGUE DO EQUIPAMENTO

• Smart Touch Control e pilhas (AAA x 2) • Cabo de alimentação

• Telecomando e pilhas (AAA x 2) • Óculos activos 3D da Samsung

• Manual do utilizador • Cartão de garantia (Não disponível em alguns locais)

• Manual de regulamentação

Tampa da alimentação

2 adaptadores para suporte

para montagem na parede

Kit de suporte do televisor Gestor de cabos

• Poderá ser cobrada uma taxa administrativa se

− (a) requisitar um técnico e o produto não tiver qualquer defeito

(isto é, se não tiver lido este manual do utilizador)

− (b) levar a unidade a um centro de reparação e o produto não tiver qualquer defeito

(isto é, se não tiver lido este manual do utilizador).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

Aviso: os ecrãs podem ficar

danificados se aplicar pressão

directa sobre os mesmos devido

a um manuseamento incorrecto.

Recomendamos que levante o

Utilização do Smart Touch Control Consola sensível ao tacto• Arraste o dedo na consola sensível ao tacto para mover o destaque no ecrã.• Carregue na consola sensível ao tacto para executar, activar ou seleccionar o item realçado.• Carregue sem soltar a consola sensível ao tacto para ver a Lista Canais. VOICE ˜ Utilize comandos de voz para introduzir texto. Pode utilizar o microfone para dizer comandos de Reconhecimento de Voz. Basta carregar no botão VOICE

Reconhecimento de Voz pode ser afectado por uma pronúncia imprecisa, pelo nível da voz ou pelo ruído ambiente. apresenta um telecomando virtual no ecrã. Consulte o capítulo, Controlo do televisor > Utilizar o telecomando virtual. Carregue sem soltar o botão MORE para seleccionar facilmente a função pretendida (por exemplo, MENU ( m ), TOOLS ( T ), INFO ( `

), etc.). Muda de canal. Permite visualizar a programação de canais digitais, incluindo horas de exibição. Além disso, activa a opção Ver a Agenda ou Horário da Gravação mediante um toque na consola sensível ao tacto no programa com exibição agendada. Liga e desliga a set-top box de cabo ou satélite ligada ao televisor. Para tal, o Smart Touch Control tem de estar confi gurado como telecomando universal. Liga e desliga o televisor. Apresenta e selecciona as fontes de vídeo disponíveis. Regula o volume.

Corta o som temporariamente. Carregue sem soltar este botão para seleccionar Descrição de Áudio e Legenda. (Consoante o país ou a região.) Volta ao menu anterior. Carregue sem soltar este botão para sair de todas as aplicações em execução. Abre as aplicações do Smart Hub. Consulte o capítulo Funções do Smart TV > Smart Hub, no e-Manual. ✎ Para sair de uma aplicação em execução, carregue no botão ™

. os botões coloridos funcionam de forma diferente, variando de acordo com a função que o televisor estiver a executar no momento. Carregue no botão { enquanto vê televisão para ver informações sobre o programa actual. Alterna este botão entre Recomendado e Procurar. Ligação ao televisor

Antes de poder controlar o televisor com um Smart Touch Control, tem de o emparelhar com o televisor via Bluetooth. Contudo, o Smart Touch Control apenas está disponível para o televisor Samsung emparelhado. ✎

Recomenda-se que utilize o Smart Touch Control a uma distância inferior a 6 m. A distância de utilização pode variar, dependendo das condições ambientais sem fios. 1. Com o televisor desligado, aponte o Smart Touch Control para o receptor do telecomando do televisor e carregue no botão TV para emparelhar pela

primeira vez. Apenas este botão envia um sinal de infravermelhos. A localização do receptor do telecomando pode variar consoante o modelo.

2. Aparece o ícone Bluetooth na parte inferior esquerda do ecrã, conforme indicado abaixo. Em seguida, o televisor tenta estabelecer automaticamente ligação com a unidade Smart Touch Control.

<Ícones de tentativa de ligação e conclusão> Voltar a estabelecer a ligação com o Smart Touch Control

<Botão de emparelhamento do Smart Touch Control> Se o Smart Touch Control deixar de funcionar ou não funcionar correctamente, substitua a pilha, pois tal pode dever-se ao facto de a pilha estar

descarregada. Se o problema persistir, carregue no botão PAIRING no Smart Touch Control para repor o emparelhamento com o televisor. O

botão PAIRING apenas pode ser acedido se retirar a tampa do compartimento das pilhas do Smart Touch Control. A um distância entre 30cm

e 4m, aponte o Smart Touch Control para o receptor do televisor e carregue no botão PAIRING. Quando o emparelhamento estiver concluído, a imagem de emparelhamento aparece no canto inferior esquerdo do ecrã do televisor.[UF8000-XC]BN68-04794A-05L04.indb 5 2013-10-29  9:42:11Português - 6

Alarme de pilhas fracas

Se as pilhas ficarem com pouca carga e o respectivo indicador piscar durante a utilização do Smart Touch Control, a janela de alarme

a seguir apresentada pisca e aparece no canto inferior esquerdo do ecrã. Se a janela de alarme aparecer, substitua as pilhas do Smart

Touch Control. Utilize pilhas alcalinas para maior duração.

Colocar as pilhas (2 x AAA)

1. Levante ligeiramente a tampa do compartimento das

pilhas, puxando a correia ou recorrendo a um cartão de

plástico. Em seguida, puxe a ranhura da tampa com uma

unha para remover a tampa completamente.

Verifique a localização da ranhura da tampa

do compartimento das pilhas. A localização da

ranhura pode variar consoante o tipo de Smart

Touch Control fornecido com o produto.

3. Alinhe a tampa do compartimento das pilhas com a parte posterior do telecomando e exerça pressão ao longo das extremidades até ficarem bem

encaixadas no telecomando.

Utilizar a consola sensível ao tacto

Utilize a consola sensível ao tacto para executar vários comandos. Desloque-se até Tutorial (Menu do ecrã > Sistema >

Gestor Disps. > Definições Smart Touch Control > Tutorial) para visualizar um guia no ecrã sobre a utilização do Smart

Arraste o dedo pela consola sensível ao tacto na direcção pretendida.

Mova o foco ou o ponteiro na direcção em que o dedo está a arrastar.

Carregue na consola sensível ao tacto. Desta forma, selecciona um

determinado item. Quando estiver a ver televisão, carregue sem soltar a

consola sensível ao tacto para visualizar a lista de canais. Em algumas

aplicações, carregar sem soltar a consola sensível ao tacto durante

mais de 2 segundos apresenta uma lista de funções disponíveis para a

Mudar de canal utilizando os números

Quando estiver a ver televisão, toque na linha saliente na margem esquerda ou direita da

consola sensível ao tacto para aparecer a janela numérica no ecrã. Com a ponta do dedo,

introduza o número do canal que pretende ver. O número reconhecido é apresentado no ecrã

e o televisor muda para o canal correspondente. Consulte o capítulo Controlo do televisor >

Consola sensível ao tacto, no e-Manual.

Guia de entradas numéricas

Consulte os diagramas abaixo quando introduzir os valores numéricos. O televisor poderá não reconhecer as entradas por si

introduzidas se não seguir as sequências apresentadas abaixo. [UF8000-XC]BN68-04794A-05L04.indb 6 2013-10-29  9:42:12Português - 7

Mostrar faixa de estado e notificação

Carregue no botão MORE do Smart Touch Control e, em seguida, seleccione STATUS no painel do telecomando virtual para

visualizar a faixa de estado e notificação na parte superior do ecrã.

Carregue no botão RECOMM. / SEARCH e seleccione Recomendado a partir da lista apresentada na parte inferior do

ecrã. Seleccione um programa que esteja actualmente em exibição para aceder ao canal correspondente ou seleccione um

programa com exibição agendada para definir a opção Ver a Agenda ou Horário da Gravação. Seleccione a aplicação que

pretende iniciar. Se a aplicação seleccionada não estiver instalada no televisor, inicia-se o Samsung Apps.

Carregue no botão RECOMM. / SEARCH e seleccione Histórico a partir da lista apresentada na parte inferior do ecrã.

Desta forma, acede a uma lista interactiva dos canais, conteúdos multimédia e aplicações a que acedeu recentemente.

O botão RECOMM. / SEARCH pode funcionar como uma funcionalidade de memória de Histórico, consoante o seu

Eliminar os dados do histórico

Pode eliminar as informações do histórico sobre canais visualizados recentemente, conteúdos e aplicações.

Carregue no botão RECOMM. / SEARCH do Smart Touch Control. A lista aparece na parte inferior do ecrã. Carregue

novamente no botão RECOMM. / SEARCH. O teclado será apresentado no ecrã. Introduza critérios de procura para, para

além de procurar nas aplicações e nos respectivos conteúdos, alargar a procura à Internet. Este botão permite alternar entre

Recomendado e Procurar.

Ajustar a consola sensível ao tacto

Os utilizadores podem ajustar a sensibilidade da consola sensível ao tacto do Smart Touch Control. Defina a opção

Sensibilidade de Toque para ajustar a sensibilidade e tornar a utilização mais prática.

Utilizar o telecomando virtual

Carregue no botão MORE para que o telecomando virtual apareça no ecrã. O telecomando virtual é constituído por um

painel numérico, um painel de controlo da reprodução e um painel de acesso rápido. Utilize a consola sensível ao tacto para

seleccionar números e botões.

O telecomando virtual apresentado no ecrã do televisor pode variar consoante o país.

Alterar o painel do telecomando virtual

Escolha qual dos painéis pretende que apareça no ecrã: o painel numérico, o painel de controlo da reprodução ou o painel

Utilize a consola sensível ao tacto para continuar a deslocar a selecção para a esquerda ou para a direita. O painel muda

caso desloque a selecção para além da margem esquerda ou direita do ecrã.

Utilize a função de deslocamento esquerda/direita na consola sensível ao tacto para mudar facilmente o painel.

Utilizar o painel numérico

Utilize o painel numérico para introduzir números num ecrã de teclado ou numa página Web, ou então para mudar de canal

enquanto estiver a ver televisão. A mudança de canal com o painel numérico cria um registo, o que lhe permite regressar

facilmente a canais anteriores.

Utilizar o painel de controlo da reprodução

Utilize o painel de controlo da reprodução para fazer uma pausa, retroceder, avançar rapidamente, passar para o ficheiro

seguinte e muito mais, durante a visualização de conteúdos multimédia.

Utilizar o painel de acesso rápido

Permite-lhe aceder rapidamente aos botões INFO, MENU e e-Manual. No entanto, a disponibilidade dos botões varia

consoante o modo de funcionamento do Smart Touch Control (apenas controlo do televisor, como telecomando universal,

[UF8000-XC]BN68-04794A-05L04.indb 7 2013-10-29  9:42:12Português - 8

Utilização do telecomando

Aprenda a localizar os botões de funções do seu telecomando. Tome nota especial dos seguintes: SOURCE, MUTE,

Este telecomando tem pontos de Braille nos botões Power, de Channel e de Volume, e pode ser utilizado por pessoas

com deficiência visual.

O seu televisor também inclui um Smart Touch Control. Para obter informações sobre o Smart Touch Control, consulte

BCD TTX/MIXSOURCEPRE-CHCH LIST MENU SMART HUB GUIDETOOLS INFO RETURN EXIT E-MANUALAD/SUBT.

MUTE Apresenta e selecciona as fontes de vídeo

Corta o som temporariamente.

Abre as aplicações do Smart Hub. Consulte o

capítulo Funções do Smart TV > Smart Hub, no

Apresenta o EPG (Electronic Program Guide – Guia

de programação electrónico).

Apresenta informações no ecrã do televisor.

Liga e desliga o televisor.

Acede directamente a canais.

Apresenta a lista de canais no ecrã.

Selecciona alternadamente Teletexto Ligado,

Duplo, Sobrepor ou Desligado.

E-MANUAL: Apresenta e-Manual.

: Activa ou desactiva a função 3D. Consulte o

capítulo Visualização no > Modo 3D do televisor,

AD/SUBT.: liga e desliga a descrição de áudio (não

disponível em alguns locais)./ Apresenta legendas

digitais. Consulte o capítulo Visualização no TV >

Legendas, no e-Manual.

Selecciona rapidamente as funções mais

Volta ao menu anterior.

Utilize estes botões de acordo com as instruções

no ecrã do televisor.

Utilize estes botões numa funcionalidade

específica. Utilize estes botões de acordo com as

instruções no ecrã do televisor.

Move o cursor, selecciona as opções de menu no

ecrã e altera os valores apresentados no menu

do televisor. [UF8000-XC]BN68-04794A-05L04.indb 8 2013-10-29  9:42:13Português - 9

Colocação das pilhas (Tamanho da pilha: AAA)

Coloque as pilhas de forma a fazer corresponder a polaridade com os símbolos existentes no compartimento das pilhas.

− Utilize o telecomando a uma distância máxima de 7 metros do televisor.

− A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar o telecomando perto de

lâmpadas fluorescentes especiais ou luzes de néon.

− A cor e a forma podem variar consoante o modelo.

Ligue o televisor com o botão

do telecomando ou do painel do televisor.

A cor e a forma do produto podem variar consoante o modelo.

O controlador do televisor, um pequeno botão semelhante a um joystick localizado na parte posterior direita do

mR P Sensor do telecomando

de espera não funciona (excepto o botão

A imagem é visualizada se se colocar de

frente para o televisor. [UF8000-XC]BN68-04794A-05L04.indb 9 2013-10-29  9:42:13Português - 10

Câmara do televisor incorporada e Microfone

Este televisor inclui uma câmara de televisor incorporada que pode ser utilizada para as funções Controlo Movimentos,

Reconhecimento de Voz (microfone incorporado) e Reconhecimento Facial. Também pode utilizar o botão de ajuste do

ângulo da câmara para alterar o ângulo de visualização da câmara.

Vista superior Vista posterior

Botão de ajuste do ângulo da câmara

Abrir a câmara do televisor

Para poder utilizar a câmara do televisor, primeiro terá de abri-la.

Empurre a câmara com cuidado sem tocar na lente, até ouvir um "clique".

Se não pretender utilizar a câmara do televisor, mantenha-a no interior do televisor.

Não é possível utilizar as

funções Controlo Movimentos e Reconhecimento Facial enquanto a câmara do televisor estiver fechada, no entanto, pode

continuar a utilizar o Reconhecimento de Voz.

Empurre a câmara com cuidado sem tocar na lente, até ouvir um "clique".

Não toque na lente durante o funcionamento da câmara do televisor. Se

deixar dedadas pode afectar a qualidade da imagem. Se a lente ficar suja,

limpe-a com um pano suave. [UF8000-XC]BN68-04794A-05L04.indb 10 2013-10-29  9:42:15Português - 11

Config. Remoto Universal

Este televisor tem uma função de telecomando universal que lhe permite controlar caixas de televisão por cabo, leitores de

Blu-ray, home theaters e outros dispositivos externos de terceiros ligados ao televisor com o telecomando do televisor.

Mantenha uma distância mínima de 5 cm entre o cabo de extensão de infravermelhos e o dispositivo externo, tal como é

indicado na ilustração. Vire o cabo de extensão de infravermelhos para o receptor de sinal do telecomando do dispositivo

externo. Tenha em atenção que não devem existir obstáculos entre o cabo de extensão de infravermelhos e o dispositivo

externo. A presença de um obstáculo criará interferências na transmissão do sinal do telecomando.

Adicionar um dispositivo externo

1. Ligue o dispositivo externo para o qual pretende configurar a função de telecomando universal e, em seguida, carregue

em SOURCE para abrir o ecrã Fonte.

2. Seleccione Config. Remoto Universal na parte superior do ecrã. Este procedimento inicia o processo de configuração

do telecomando universal.

3. Siga as instruções no ecrã para configurar o telecomando universal. Se este procedimento não funcionar, configure o

telecomando introduzindo o número de modelo manualmente.

CONFIGURAR Ao ligar o televisor pela primeira vez verá o diálogo de configuração inicial. Siga as instruções no ecrã para concluir o

processo de configuração inicial, incluindo a selecção do idioma do menu, a procura de canais, a ligação de rede, e muito

mais. Em cada passo, efectue uma selecção ou ignore o passo. Os utilizadores podem executar este processo manualmente

mais tarde no menu Menu do ecrã > Sistema > Configurar.

Se ligar qualquer dispositivo a HDMI1 antes de iniciar a instalação, a Origem do Canal muda automaticamente para

Se não pretender seleccionar Set-top box, seleccione Antena.

Alteração da palavra-passe

Menu do ecrã > Sistema > Alterar PIN Permite alterar a palavra-passe do televisor.

1. Execute a opção Alterar PIN e depois introduza a palavra-passe actual no campo correspondente à palavra-passe. A

palavra-passe predefinida é “0-0-0-0”.

2. Introduza uma nova palavra-passe e depois introduza-a novamente para a confirmar. A alteração da palavra-passe está

Caso se esqueça do código PIN, carregue nos botões pela seguinte sequência, repondo o PIN para “0-0-0-0”:

Alternar entre fontes de vídeo

Carregue no botão SOURCE para alternar entre os

dispositivos ligados ao televisor.

Por exemplo, para mudar para uma consola de jogos ligada

ao segundo conector HDMI, carregue no botão SOURCE.

A partir da lista Fonte, seleccione HDMI2. Os nomes dos

conectores podem variar consoante o produto. Seleccione o

botão Ferram. no canto superior direito do ecrã para aceder

às seguintes funções.

• Anynet+ (HDMI-CEC)

É apresentada uma lista que mostra os dispositivos

Anynet+ compatíveis de entre os dispositivos externos

ligados ao televisor.

Esta função só está disponível se definir a função

Anynet+ (HDMI-CEC) para Ligado.

Pode mudar o nome dos dispositivos ligados ao

televisor para identificar as fontes externas mais

Com um computador ligado à porta HDMI (DVI) do

televisor através de um cabo HDMI, por exemplo,

pode utilizar a opção Editar Nome para alterar para

Com um computador ligado à porta HDMI (DVI)

do televisor através de um cabo HDMI/DVI, por

exemplo, pode utilizar a opção Editar Nome para

alterar para DVI PC.

Com um dispositivo AV ligado à porta HDMI (DVI)

do televisor através de um cabo HDMI/DVI, por

exemplo, pode utilizar a opção Editar Nome para

alterar para Dispositivos DVI.

Permite ver informações detalhadas sobre os

dispositivos ligados.

• Remover USB Permite retirar o dispositivo USB da lista em

segurança. Esta função só está disponível quando o

dispositivo USB está seleccionado.

• Config. Remoto Universal

Para adicionar um novo dispositivo externo e

controlá-lo com o telecomando táctil, carregue

no botão SOURCE e seleccione Config. Remoto

Universal na parte superior direita do ecrã.

Através da utilização do telecomando universal, os

utilizadores podem controlar dispositivos externos

que estejam ligados ao televisor, tais como uma set-

top box, um leitor de Blu-ray e um receptor AV.

Ligação a uma ranhura

(ranhura para o cartão que

permite ver televisão)

Instale o adaptador conforme a ilustração.

Recomenda-se que coloque o adaptador antes de

instalar o suporte para montagem na parede ou de

introduzir o "CI CARD" ou o "CI+ CARD".

1. Introduza o adaptador do CI CARD nos dois orifícios do

Localize os dois orifícios na parte posterior do

Recomendamos que introduza o CI CARD antes de montar

o televisor numa parede. Pode ser difícil de introduzir

após a montagem. Introduza o cartão depois de instalar o

adaptador do CI Card no televisor. É difícil instalar o módulo

se introduzir o cartão antes.

Utilizar o "CI CARD" ou o "CI+ CARD"

• Se não introduzir o "CI CARD" ou o "CI+ CARD", alguns

canais apresentam a mensagem "Sinal Codificado".

• As informações de emparelhamento, incluindo um

número de telefone, a ID do "CI CARD" ou do "CI+ [UF8000-XC]BN68-04794A-05L04.indb 12 2013-10-29  9:42:16Português - 13

CARD", a ID do anfitrião e outras informações são

apresentadas cerca de 2 a 3 minutos depois. Se

aparecer uma mensagem de erro, contacte o seu

fornecedor de serviços.

• Assim que terminar a configuração das informações dos

canais, aparece a mensagem "Actualização Concluída",

indicando que a lista de canais já está actualizada.

• Tem de solicitar um "CI CARD" ou um "CI+ CARD"

ao fornecedor local de serviços por cabo.

• Para retirar o "CI CARD" ou o "CI+ CARD", puxe-o

cuidadosamente para fora com as mãos, dado que

em caso de queda este pode ficar danificado.

• Introduza o "CI CARD" ou o "CI+ CARD" na

direcção indicada no mesmo.

• A localização da ranhura COMMON INTERFACE

pode variar consoante o modelo.

• Uma vez que o "CI CARD" ou o "CI+ CARD" não é

suportado em alguns países e regiões, consulte o

seu revendedor autorizado.

• Se detectar problemas, contacte o fornecedor de

• Introduza um "CI CARD" ou "CI+ CARD" que

suporte as actuais definições da antena. O ecrã fica

distorcido ou não aparece qualquer imagem.

Ranhura do Evolution Kit

(kit vendido em separado)

actualiza o hardware e o software do televisor sem ter

de adquirir um novo televisor. Com o Evolution Kit, pode

manter o seu televisor actualizado com as funcionalidades

e os serviços mais recentes fornecidos pela Samsung

O Evolution Kit é vendido separadamente. Quando

os utilizadores adquirirem um Evolution Kit lançado

em 2014 ou posteriormente, o televisor pode ser

actualizado para corresponder à versão de software

do Evolution Kit. No entanto, pode não existir nenhum

Evolution Kit disponível, consoante o produto.

A cor e o design o Evolution Kit podem variar

Visualização do e-Manual

O e-Manual incorporado contém informações sobre as

principais funcionalidades do seu televisor.

Este televisor tem um manual do utilizador incorporado.

Utilize um dos seguintes métodos para o ler:

• Abra o menu Assistência e escolha e-Manual

(Resolução de Problemas).

• Carregue no botão E-MANUAL do telecomando

• Carregue no botão MORE do Smart Touch Control

para visualizar os botões de controlo no ecrã. Deslize

o dedo rapidamente na consola sensível ao tacto até o

e-Manual aparecer e seleccione-o.

Palavras a azul referem-se a opções do menu do

ecrã e palavras a azul claro referem-se a botões do

Existe igualmente uma versão deste manual para

impressão disponível em www.samsung.com/support.

Percorrer uma página

Para percorrer uma página, utilize um dos seguintes

deslocamento na margem direita do ecrã.

• Arraste ou deslize para cima/baixo na linha existente na

extremidade esquerda ou direita da consola sensível ao

• Seleccione o botão

ou na margem direita do

ecrã, e arraste ou desloque um dedo rapidamente para

cima ou para baixo na consola sensível ao tacto.

Utilizar os ícones da secção superior

Utilize os ícones Retroceder, Frente, e Página aberta no

canto superior esquerdo do ecrã para navegar nas páginas.

Estes ícones ficam disponíveis depois de avançar duas ou

Voltar à página inicial

Para voltar à página inicial, carregue no botão

no canto superior direito do ecrã.

ou seleccione no canto superior

direito do ecrã para visualizar o índice. Seleccione um termo

para visualizar a página com esse termo.

ou seleccione na parte superior

do ecrã para aceder ao ecrã de procura. Introduza uma

expressão para a procura e seleccione Concluído.

Seleccione um item a partir da lista de resultados da procura

para aceder à página relacionada. [UF8000-XC]BN68-04794A-05L04.indb 13 2013-10-29  9:42:17Português - 14

Para fechar o e-Manual, carregue sem soltar o botão RETURN ou seleccione no canto superior direito do ecrã ou

carregue no botão EXIT.

Aceder a uma opção de menu

Para aceder directamente à opção de menu descrita na secção actual, seleccione Tentar Ag. . É possível ir directamente de

uma opção de menu para a secção relacionada no e-Manual. Se pretender ler uma entrada do e-Manual sobre uma função

de menu do ecrã específica, carregue no botão E-MANUAL do painel do telecomando virtual ou do telecomando normal

para carregar a página correspondente no e-Manual.

Dependendo do menu, esta funcionalidade pode não estar disponível.

Actualização do e-Manual

Abra o Smart Hub, seleccione Aplicações e depois Mais Aplicações. O e-Manual pode ser actualizado da mesma forma

com uma actualização de aplicação.

No ecrã Mais Aplicações, seleccione Actual. Aplic. e depois seleccione a e-Manual a partir da lista. O e-Manual começa a

actualizar para a versão mais recente. No entanto, Actual. Aplic. só aparece no ecrã quando a actualização é necessária.

A ligação do Smart TV a uma rede dá-lhe acesso a serviços online, tais como o Smart Hub, e ainda a actualizações de

Ligação de rede – Sem fios

Ligue o televisor à Internet utilizando um modem ou um router padrão. Router IP sem fios ou modem com um servidor DHCPCabo LAN (não fornecido)Porta LAN na parede Precauções da rede sem fios

• Este Smart TV suporta os protocolos de comunicação IEEE 802.11a/b/g/n. A Samsung recomenda a utilização do

protocolo IEEE 802.11n. Caso contrário, se reproduzir um vídeo através de uma ligação de rede, o vídeo pode não ser

reproduzido de forma ininterrupta.

• Para utilizar uma rede sem fios, o televisor deve estar ligado a um modem ou a um router sem fios. Se o router sem fios

suportar o protocolo DHCP, o televisor pode utilizar um endereço IP estático ou DHCP para estabelecer a ligação à rede

• Seleccione um canal para o router sem fios que não esteja a ser utilizado. Se o canal definido para o router sem fios

estiver a ser utilizado por outro dispositivo, podem verificar-se interferências e/ou falhas de comunicação.

• A maioria das redes sem fios tem um sistema de segurança opcional. Para activar um sistema de segurança de uma

rede sem fios, terá de criar uma chave de segurança com caracteres e números. Esta chave de segurança será depois

necessária para estabelecer a ligação à rede sem fios.

Configuração de rede [UF8000-XC]BN68-04794A-05L04.indb 14 2013-10-29  9:42:18Português - 15

Protocolos de segurança da rede

O televisor apenas suporta os seguintes protocolos de segurança de rede sem fios e não consegue estabelecer uma ligação

a routers sem fios sem certificação:

• Modos de autenticação: WEP, WPAPSK, WPA2PSK

• Tipos de encriptação: WEP, TKIP, AES Se o router sem fios estiver definido para o modo Pure High-throughput (Greenfield) 802.11n e o tipo de encriptação

estiver definido para WEP ou TKIP, os televisores Smart TV da Samsung não suportarão a ligação de acordo com as novas

especificações de certificação Wi-Fi.

Se o router sem fios suportar WPS (Wi-Fi Protected Setup – Configuração Wi-Fi protegida), pode estabelecer a ligação à rede

através de PBC (Push Button Configuration – Configuração de botão de comando) ou PIN (Personal Identification Number –

Número de identificação pessoal). A opção WPS configura automaticamente as definições de SSID e chave WPA.

Ligação de rede – Com fios

Existem três formas principais de ligar o televisor à sua rede utilizando um cabo, consoante a configuração da sua rede.

Estas são ilustradas abaixo:

Cabo de modem (não fornecido) Cabo LAN (não fornecido)

(ADSL/VDSL/Televisão por cabo)

(ADSL/VDSL/Televisão por cabo)

servidor DHCP Porta LAN na

Cabo LAN (não fornecido)

O televisor não suporta velocidades de rede iguais ou inferiores a 10 Mbps.

Utilize um cabo Cat 7 para efectuar esta ligação.

[UF8000-XC]BN68-04794A-05L04.indb 15 2013-10-29  9:42:18Português - 16

Aspectos básicos da função 3D

Óculos activos 3D Características

Os óculos 3D SSG-5100GB da Samsung permitem-lhe ver

imagens em 3D no seu televisor 3D. Os óculos 3D da Samsung

comunicam com o televisor 3D da Samsung através da banda

de radiofrequência de 2,4 GHz.

Os óculos 3D da Samsung apenas são compatíveis com

televisores 3D da Samsung das séries D, E e F lançados

em 2011, 2012 e 2013. Estes óculos 3D não podem ser

ligados a outros dispositivos Bluetooth.

Peças Indicador LED e botão de alimentaçãoObturador de cristais líquidosTampa da pilha Para obter detalhes sobre como montar as hastes dos óculos

e emparelhar os óculos com o televisor, consulte o manual

específico dos óculos 3D.

Substituir as pilhas

Se o LED vermelho piscar continuamente a cada dois

segundos, substitua a pilha por outra nova.

Introduza o lado "+" da pilha no lado marcado com "+" no

compartimento da pilha.

Para verificar a capacidade restante da pilha, consulte a

secção sobre emparelhamento neste manual. Puxe a tampa da pilha para baixoAbra a tampa da pilhaRetire a pilhaSubstitua a pilhaEmpurre a tampa da pilha para baixoFeche a tampa da pilha Emparelhamento dos óculos activos 3D

O que é o emparelhamento? O emparelhamento consiste

no processo de ligação entre os óculos 3D e um televisor

3D, de forma a que os dois dispositivos possam trocar

Certifique-se de que o televisor e os óculos 3D da

Samsung não estão separados por uma distância superior

a 49,53 cm durante o emparelhamento.

Carregue brevemente no botão

de alimentação. O LED verde

acende durante 3 segundos.

(Certifique-se de que a função

3D está activada no televisor

antes de utilizar os óculos 3D.)

• Desligar os óculos

Carregue brevemente no botão de alimentação. O LED

vermelho acende durante 3 segundos.

• Executar o emparelhamento

Carregue no botão de alimentação do televisor e deixe que

este ligue completamente. Carregue sem soltar o botão de

alimentação dos óculos. Os LED verde e vermelho piscam

alternadamente durante 2 segundos.

• Alcance de funcionamento Distância recomendada para o emparelhamento50 cm2~6 mDistância recomendada para a visualizaçãoDistância recomendada para a visualização2 a 6 mDistância recomendada para o emparelhamentoIgual ou inferior a 50 cm ✎

Depois de os óculos 3D estarem emparelhados, a

capacidade restante da pilha é apresentada no ecrã

do televisor. (Esta funcionalidade apenas se aplica a

televisores 3D da série F e óculos 3D da Samsung

disponíveis a partir de 2013.)

Se continuar a tentar emparelhar os óculos com

o televisor, o nível de carga da pilha irá diminuir

significativamente. No entanto, o nível de carga da pilha

irá recuperar até um determinado ponto em cerca de um

minuto. [UF8000-XC]BN68-04794A-05L04.indb 16 2013-10-29  9:42:19Português - 17

A distância de funcionamento depende da existência de

obstáculos (uma pessoa, metal, paredes, etc.) entre os

óculos e o televisor, e da intensidade do sinal Bluetooth.

Desligue os óculos 3D sempre que não estiver a utilizá-los.

Se deixar os óculos 3D ligados, a vida útil da pilha será

Passos de emparelhamento

1. Ligue o televisor e depois aproxime os óculos a uma

distância até 50 centímetros do televisor.

2. Carregue brevemente no botão de alimentação dos óculos

3D. Os óculos 3D ligam-se e o emparelhamento é iniciado.

3. A mensagem "Óculos 3D ligados à TV." é apresentada

no ecrã do televisor quando o emparelhamento tiver sido

concluído com êxito.

• Se ocorrer um erro durante o emparelhamento, os

óculos 3D desligam-se.

• Se a primeira tentativa de emparelhamento não for

bem-sucedida, desligue e volte a ligar o televisor, e

• Como emparelhar novamente: carregue no botão

de alimentação dos óculos 3D durante mais de 1

É necessário executar novamente o emparelhamento

nas seguintes situações:

• Se os óculos 3D não funcionarem, mesmo depois de

carregar no botão de alimentação, especialmente no

caso de um televisor 3D acabado de reparar.

• Se pretender reproduzir conteúdos em 3D noutro

modelo de televisor 3D da Samsung que seja das

séries D, E e F, lançado entre 2011 e 2013. Terá de

emparelhar os óculos com o outro televisor.

Ver vídeos em 3D Alguns modos 3D podem não estar disponíveis consoante o

formato da fonte da imagem.

Para ver conteúdos em 3D, tem de colocar os óculos activos

3D e carregar no botão de alimentação dos óculos para os ligar.

1. Aceda ao ecrã 3D. (Imagem > 3D)

2. Seleccione Modo 3D. Aparece o ecrã Modo 3D.

3. Defina o Modo 3D da imagem que pretende ver.

Resolução de problemas

Se se deparar com a seguinte situação... Tente o seguinte...

Os meus óculos 3D não funcionam.

Os óculos 3D devem estar próximos do televisor. Certifique-se de que a distância entre o televisor e os seus

óculos 3D é inferior a 6 m (em linha recta).

Verifique as definições da função 3D do seu televisor.

O LED pisca continuamente A bateria está esgotada. Substitua a pilha.

Especificações (Número do modelo: SSG-5100GB)

Obturadores Cristais líquidos Transmissão 36±2%

2 a 6 m Taxa de campo 120 campos/segundo

Peso Óculos 21,5 g (incluindo a pilha: 24,0 ± 0,5 g )

Alimentação Óculos Uma pilha de 3 V de lítio/dióxido de manganês (CR2025)

As características técnicas do produto podem ser alteradas sem aviso prévio de forma a melhorar o desempenho do produto.

O funcionamento contínuo pode variar consoante o ambiente de comunicação sem fios e as condições de utilização.

Recomendação – Apenas para a UE A Samsung Electronics declara, por este meio, que este Óculos activos 3D está em conformidade

com os requisitos essenciais e outras disposições relevantes da Directiva 1999/5/CE.

Este equipamento pode ser utilizado em todos os países da UE. [UF8000-XC]BN68-04794A-05L04.indb 17 2013-10-29  9:42:19Português - 18

O que é a Assistência remota?

O serviço Assistência remota da Samsung oferece-lhe assistência individualizada com um técnico da Samsung que poderá,

• Efectuar o diagnóstico do seu televisor.

• Ajustar as definições do televisor por si.

• Repor os valores pré-definidos do seu televisor.

• Instalar actualizações de firmware recomendadas.

Ter um técnico da Samsung a prestar assistência remota ao seu televisor é realmente muito simples.

2. Abra o menu do seu

3. Seleccione Gestão

então ao seu televisor.

Montar o gestor de cabos

Montar a tampa da alimentação

[UF8000-XC]BN68-04794A-05L04.indb 18 2013-10-29  9:42:19Português - 19

Resolução de problemas

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de

problemas se aplicar, visite o site "www.samsung.com" e clique em Suporte, ou contacte o centro de atendimento na lista da

contracapa deste manual.

Problemas Soluções e explicações

O televisor não liga.

• Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada e ao

• Verifique se a tomada está a funcionar.

• Experimente carregar no botão

do televisor para se certificar de que o problema não é causado

pelo telecomando. Se o televisor ligar, consulte a secção "O telecomando não funciona" abaixo.

Não se vê imagem/vídeo.

• Verifique as ligações dos cabos. Desligue e ligue novamente todos os cabos ligados ao televisor e

aos dispositivos externos.

• Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/satélite, DVD, Blu-

ray, etc.) para corresponderem às ligações de entrada do televisor. Por exemplo, se a saída de um

dispositivo externo for do tipo HDMI, deve ligá-lo a uma entrada HDMI no televisor.

• Certifique-se de que os dispositivos têm a alimentação ligada.

• Certifique-se de que selecciona a fonte de entrada correcta.

• Desligue e ligue novamente o cabo de alimentação do dispositivo ligado para o reiniciar.

O telecomando não funciona.

• Substitua as pilhas do telecomando. Certifique-se de que coloca as pilhas com a polaridade (+/–) na

• Limpe a janela de transmissão do sensor do telecomando.

• Experimente apontar o telecomando directamente para o televisor a uma distância entre 1,5 e 1,8 m.

O telecomando da caixa de televisão por

cabo/set-top box não liga nem desliga o

televisor, nem regula o volume.

• Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar com o televisor.

Consulte o manual do utilizador da caixa de televisão por cabo/set-top box para identificar o código

do televisor SAMSUNG.

Este LED TFT utiliza um painel composto por pixels secundários cuja produção requer tecnologia sofisticada. No

entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do

Pode obter sempre o melhor desempenho possível do seu televisor ao actualizar para o firmware mais recente, através

do website da Samsung (Samsung.com > Suporte > Downloads), utilizando um dispositivo USB.

Algumas das imagens e funções acima mencionadas apenas estão disponíveis em determinados modelos.

Montar o televisor na parede com o kit de montagem na

Montar o suporte na parede ou no tecto

Se montar este produto numa parede, apenas deve montá-lo da forma recomendada pelo fabricante. Se

não estiver bem montado, o produto pode deslizar ou cair, causando ferimentos graves em crianças ou

adultos e danificando gravemente o produto.

Instalação do kit de montagem na parede

O kit de montagem na parede (vendido em separado) permite montar o televisor na parede.

Para obter informações detalhadas sobre este tipo de montagem, consulte as instruções fornecidas com o suporte para

montagem na parede. Recomenda-se que a instalação do suporte para montagem na parede seja feita por um técnico. Não

deve tentar efectuar a instalação. Se a instalação do suporte para montagem na parede for feita pelo cliente, a Samsung

Electronics não se responsabiliza por quaisquer danos no produto nem por lesões sofridas pelo cliente ou por outras

pessoas. [UF8000-XC]BN68-04794A-05L04.indb 19 2013-10-29  9:42:20Português - 20

Preparativos antes de instalar o suporte para montagem na parede

Caso A. Instalar o suporte para montagem na parede da SAMSUNG Caso B. Instalar um suporte para montagem na parede de outro

1 15,6 mm Para instalar um suporte para montagem na parede, utilize o adaptador de suporte para montagem na parede 1.

Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede não é fornecido, mas sim vendido em separado. Instale o suporte para montagem

na parede numa parede sólida perpendicular ao chão. Se pretender instalar o suporte noutros materiais, contacte o

revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar

− As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.

− Ao adquirir o nosso kit de montagem na parede, receberá um manual de instalação detalhado e todas as peças

necessárias para a montagem.

− Não utilize parafusos que não respeitem as especificações de parafusos da norma VESA.

− Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações de

parafusos da norma VESA. Parafusos demasiado longos podem danificar o interior do televisor.

− No que se refere aos suportes para montagem na parede que não respeitam as especificações de parafusos da

norma VESA, o comprimento dos parafusos pode variar consoante as especificações dos suportes para montagem

− Não aperte demais os parafusos, pois pode danificar o produto ou fazer com que caia e provoque ferimentos em

alguém. A Samsung não se responsabiliza por este tipo de acidentes.

− A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte para

montagem na parede que não cumpra a norma VESA ou que seja de um tipo não especificado, ou na eventualidade

de o consumidor não respeitar as instruções de instalação do produto.

− Não instale o televisor com uma inclinação superior a 15 graus.

Parafuso padrão Quantidade

Não instale o kit de montagem na parede com o televisor ligado. Tal pode resultar em ferimentos

causados por choques eléctricos. [UF8000-XC]BN68-04794A-05L04.indb 20 2013-10-29  9:42:20Português - 21

Armazenamento e manutenção

Se o ecrã do televisor tiver um autocolante, é possível que permaneçam alguns resíduos após a respectiva remoção.

Limpe os resíduos antes de visualizar algo no televisor.

A parte exterior e o ecrã do produto podem ficar riscados durante a limpeza. Limpe a parte exterior e o ecrã do produto

cuidadosamente, utilizando apenas o pano fornecido ou um pano suave para evitar riscos.

Não pulverize água directamente sobre o produto. Qualquer

contacto do produto com líquidos pode provocar uma

falha, um incêndio ou um choque eléctrico.

Limpe o produto utilizando um pano macio humedecido

com um pouco de água. Não utilize líquidos inflamáveis (por

exemplo, benzeno, diluentes) nem produtos de limpeza.

Fornecer ventilação adequada para o televisor

Quando instalar o televisor, mantenha uma distância mínima de 10 cm entre o televisor e outros objectos (paredes, armários,

etc.) para garantir uma ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao

aumento de temperatura no interior do mesmo.

Quer instale o televisor com uma base ou com um suporte para montagem na parede, recomendamos vivamente que

utilize apenas as peças fornecidas pela Samsung Electronics.

• Se utilizar peças fornecidas por outro fabricante, podem ocorrer problemas com o produto ou lesões em caso de queda

Instalação com uma base. Instalação com um suporte para montagem na parede.

O aspecto do televisor pode ser diferente das imagens apresentadas neste manual, consoante o modelo.

Tenha cuidado ao tocar no televisor. Algumas peças podem estar um pouco quentes. [UF8000-XC]BN68-04794A-05L04.indb 21 2013-10-29  9:42:20Português - 22

Sensor Eco e brilho do ecrã

O Sensor Eco mede a luz da sua divisão e optimiza automaticamente o brilho do ecrã do televisor para reduzir o consumo de

energia. Desta forma, o brilho do ecrã do televisor aumenta ou diminui automaticamente. Se pretender desligar esta função,

aceda a Menu do ecrã > Sistema > Solução Eco > Sensor Eco

Não bloqueie o sensor com qualquer material. Tal pode provocar a redução do brilho da imagem.

1. Sensor Eco: esta funcionalidade de poupança de energia ajusta automaticamente o brilho do ecrã do televisor de

acordo com a intensidade da luz ambiente detectada pelo sensor de luz.

2. Para activar ou desactivar a opção Sensor Eco, aceda a Menu do ecrã > Sistema > Solução Eco > Sensor Eco e

seleccione Ligado ou Desligado.

3. Precauções: se considerar que o ecrã está demasiado escuro quando estiver a ver televisão numa zona escura, tal pode

dever-se ao Sensor Eco.

Prevenção de quedas – Fixação do televisor à parede

Cuidado: se puxar, empurrar ou subir para o televisor pode provocar a queda do mesmo.

Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o

televisor. Tal poderia provocar a queda do mesmo e resultar em lesões graves ou morte.

Siga todas as precauções de segurança indicadas no folheto de segurança fornecido

com o televisor. Para uma maior estabilidade e segurança, pode adquirir e instalar o

dispositivo anti-queda descrito em seguida.

Instalar o kit de suporte do televisor:

1. Aperte os adaptadores fornecidos de suporte para

montagem na parede na parte posterior do televisor.

2. Introduza o parafuso no centro do suporte do televisor,

da forma indicada na ilustração.

para montagem na parede, da forma indicada na

4. Fixe o suporte ao armário recorrendo a um parafuso

Utilizar um parafuso M5 x L35, ou maior.

Certifique-se de que o fio do suporte está no

centro do suporte do televisor e de que está bem

5. Se instalar o suporte numa parede, instale-o da forma descrita no passo 4. Centre o fio do suporte e estique-o bem.

Além disso, instale o suporte de forma a que o fio fique nivelado em relação ao solo ou inclinado para baixo em relação à

Se instalar o suporte numa parede, utilize uma bucha compatível com o material da parede. Se puder, introduza o

Instale o televisor perto da parede para que este não caia.

Antes de deslocar o televisor, remova o fio.

6. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para detectar qualquer sinal

de desgaste ou falha. Se tiver alguma dúvida sobre a segurança das ligações, contacte um instalador profissional.

INFORMAÇÕES IMPORTANTES Se um televisor não estiver instalado num local estável, este pode cair e provocar ferimentos graves. Para evitar

ferimentos, especialmente em crianças, siga estas precauções simples:

• Utilize bases ou armários recomendados pelo fabricante do televisor.

• Apenas utilize mobília que possa suportar o televisor em segurança.

• Certifique-se de que o televisor não está pendente da margem da mobília que o suporta.

• Não coloque o televisor em cima de mobília alta (por exemplo, armários ou estantes) sem fixar a mobília e o

televisor a um suporte adequado.

• Não coloque o televisor sobre um pano ou outro material semelhante colocado entre o televisor e a mobília de

• Informe as crianças dos perigos de subir para a mobília para chegar ao televisor ou aos telecomandos.

[UF8000-XC]BN68-04794A-05L04.indb 23 2013-10-29  9:42:22Português - 24

Características técnicas – Televisor Resolução do ecrã1920 x 1080Considerações ambientaisTemperatura de funcionamentoHumidade de funcionamentoTemperatura de armazenamentoHumidade de armazenamento10 °C a 40 °C (50°F a 104°F)10% a 80%, sem condensação-20 °C a 45 °C (-4°F a 113°F)5% a 95%, sem condensaçãoRotação da base (esquerda/direita) 0˚ Nome do modeloUE40F8000 UE46F8000Tamanho do ecrã(Diagonal)40 polegadas 46 polegadas Som (Saída)40 W (10x2, woofer 10x2)Dimensões (L x A x P)CaixaCom base900,2 x 525,0 x 34,9 mm900,2 x 559,0 x 235,0 mm1032,7 x 599,5 x 34,9 mm1032,7 x 634,3 x 257,7 mm Peso Sem baseCom base10,3 kg11,2 kg12,8 kg14,0 kgNome do modeloUE55F8000 UE65F8000 UE75F8000Tamanho do ecrã(Diagonal)55 polegadas 65 polegadas 75 polegadas Som (Saída)40 W (10x2, woofer 10x2) 60 W (15x2, woofer 15x2)Dimensões (L x A x P)CaixaCom base1224,2 x 707,2 x 34,9 mm1224,2 x 741,9 x 310,3 mm1447,3 x 837,6 x 38,4 mm1447,3 x 876,0 x 330,3 mm1670,2 x 962,7 x 39,9 mm1670,2 x 1000,5 x 342,1 mm Peso Sem baseCom base16,8 kg18,3 kg24,6 kg26,9 kg35,9 kg42,7 kg ✎

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada no

O consumo de energia típico é medido de acordo com a norma IEC 62087 Ed.2

Para reduzir o consumo de energiadesligue o cabo de alimentação quando não pretender utilizar o televisor durante um

longo período de tempo.

Recomendação – Apenas para a UE

• A Samsung Electronics declara, por este meio, que este televisor LED está em conformidade com os requisitos

essenciais e outras disposições relevantes da Directiva 1999/5/CE.

• Pode encontrar a Declaração de conformidade oficial em http://www.samsung.com. Aceda a Suporte > Encontrar

assistência do produto e introduza o nome do modelo.

• Este equipamento apenas pode ser utilizado em espaços interiores.

• Este equipamento pode ser utilizado em todos os países da UE.

Características técnicas

Evite visualizar imagens fixas (tais como ficheiros de imagem jpeg) ou elementos de imagens fixas (tais como logótipos

de canais televisivos, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) ou programas

em formato de imagem panorâmico ou 4:3 no ecrã. A visualização constante de imagens fixas pode causar o efeito de

queimadura de imagem no ecrã LED, o que afectará a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito,

siga as recomendações abaixo:

• Evite visualizar o mesmo canal de televisão durante longos períodos de tempo.

• Tente sempre visualizar as imagens no modo de ecrã inteiro. Utilize o menu do formato de imagem do televisor para

garantir a melhor imagem possível.

• Reduza o brilho e o contraste para evitar imagens residuais.

• Utilize todas as funções do televisor destinadas a reduzir a retenção de imagem e a queimadura de ecrã. Para obter mais

informações, consulte o e-Manual.

[UF8000-XC]BN68-04794A-05L04.indb 25 2013-10-29  9:42:23
