MANUAL DE UTILIZADOR PS51D530A5W SAMSUNG

mural exclusivo para este modelo.

[PD530-XC]BN68-03712A-00L04.indb 17 2011-04-29 오후 1:51:34Português - 2

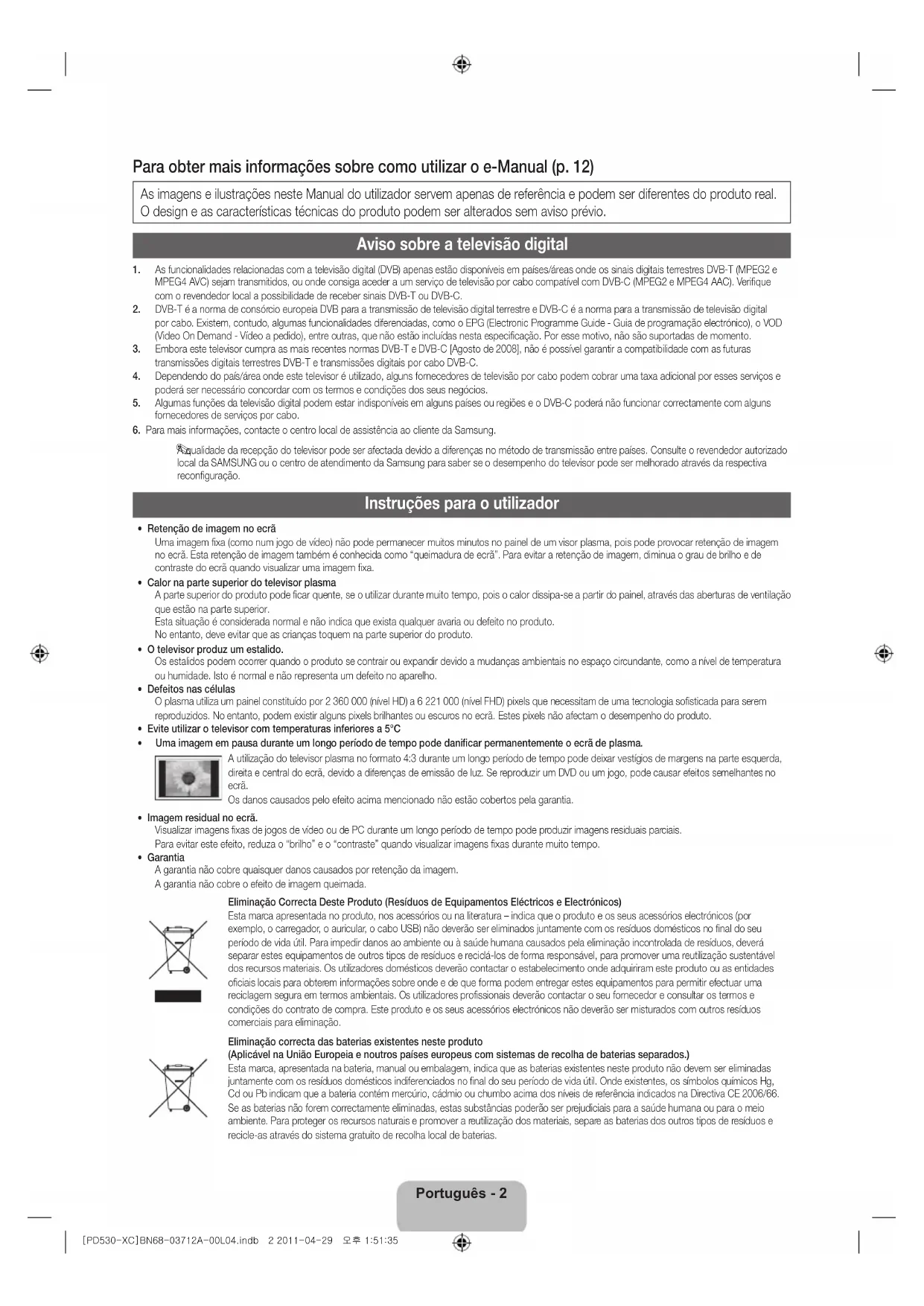

Para obter mais informações sobre como utilizar o e-Manual (p. 12)

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real.

O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Aviso sobre a televisão digital

1. As funcionalidades relacionadas com a televisão digital (DVB) apenas estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e

MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique

com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.

2. DVB-T é a norma de consórcio europeia DVB para a transmissão de televisão digital terrestre e DVB-C é a norma para a transmissão de televisão digital

por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electronic Programme Guide - Guia de programação electrónico), o VOD

(Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.

3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras

transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.

4. Dependendo do país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e

poderá ser necessário concordar com os termos e condições dos seus negócios.

5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns

fornecedores de serviços por cabo.

6. Para mais informações, contacte o centro local de assistência ao cliente da Samsung.

A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de transmissão entre países. Consulte o revendedor autorizado

local da SAMSUNG ou o centro de atendimento da Samsung para saber se o desempenho do televisor pode ser melhorado através da respectiva

Instruções para o utilizador

• Retenção de imagem no ecrã

Uma imagem fixa (como num jogo de vídeo) não pode permanecer muitos minutos no painel de um visor plasma, pois pode provocar retenção de imagem

no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de brilho e de

contraste do ecrã quando visualizar uma imagem fixa.

• Calor na parte superior do televisor plasma

A parte superior do produto pode ficar quente, se o utilizar durante muito tempo, pois o calor dissipa-se a partir do painel, através das aberturas de ventilação

que estão na parte superior.

Esta situação é considerada normal e não indica que exista qualquer avaria ou defeito no produto.

No entanto, deve evitar que as crianças toquem na parte superior do produto.

• O televisor produz um estalido.

Os estalidos podem ocorrer quando o produto se contrair ou expandir devido a mudanças ambientais no espaço circundante, como a nível de temperatura

ou humidade. Isto é normal e não representa um defeito no aparelho.

• Defeitos nas células

O plasma utiliza um painel constituído por 2 360 000 (nível HD) a 6 221 000 (nível FHD) pixels que necessitam de uma tecnologia sofisticada para serem

reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

• Evite utilizar o televisor com temperaturas inferiores a 5°C

• Uma imagem em pausa durante um longo período de tempo pode danificar permanentemente o ecrã de plasma.

A utilização do televisor plasma no formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda,

direita e central do ecrã, devido a diferenças de emissão de luz. Se reproduzir um DVD ou um jogo, pode causar efeitos semelhantes no

Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia.

• Imagem residual no ecrã.

Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens residuais parciais.

Para evitar este efeito, reduza o “brilho” e o “contraste” quando visualizar imagens fixas durante muito tempo.

A garantia não cobre quaisquer danos causados por retenção da imagem.

A garantia não cobre o efeito de imagem queimada.

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por

exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu

período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá

separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável

dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades

oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma

reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e

condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos

comerciais para eliminação.

Eliminação correcta das baterias existentes neste produto

(Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas

juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg,

Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio

ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e

recicle-as através do sistema gratuito de recolha local de baterias.

[PD530-XC]BN68-03712A-00L04.indb 2 2011-04-29 오후 1:51:35Português - 3

Verifique se os acessórios seguintes foram enviados com o televisor. Se faltar algum acessório, contacte o seu

A cor e a forma dos acessórios podem variar consoante os modelos.

Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos separadamente.

Verifique se existem acessórios escondidos atrás dos materiais de embalagem quando abrir a caixa.

ATENÇÃO: INTRODUZA COM FIRMEZA PARA QUE NÃO SE DESLIGUE DO EQUIPAMENTO

• Telecomando e pilhas (2 pilhas AAA) • Cabo de alimentação

• Manual do utilizador • Pano de limpeza

• Cartão de garantia (Não disponível em alguns locais) / Manual de segurança

Núcleo de ferrite (1EA) Núcleo de ferrite (1EA)

Núcleo de ferrite para cabo de alimentação: os núcleos de ferrite são utilizados para

proteger os cabos de interferências. Quando ligar um cabo, abra o núcleo de ferrite e

coloque-o à volta do cabo junto da ficha, como ilustrado na figura.

A Distância máxima entre o núcleo de ferrite e a extremidade do cabo inserido no

televisor: 6~8 polegadas (apenas nos modelos de 51 polegadas)

B Distância máxima entre o núcleo de ferrite e a extremidade contrária do cabo inserido

na tomada de CA: 3/4 polegadas

• Será cobrada uma taxa administrativa se

– (a) requisitar um engenheiro e o produto não tiver qualquer defeito

(isto é, se não tiver lido este manual do utilizador)

– (b) levar a unidade a um centro de reparação e o produto não tiver qualquer defeito

(isto é, se não tiver lido este manual do utilizador).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

B A [PD530-XC]BN68-03712A-00L04.indb 3 2011-04-29 오후 1:51:35Português - 4

Apresentação do painel de controlo

A cor e a forma do produto podem variar consoante o modelo.

Sensor do telecomando Aponte o telecomando para este ponto no televisor.

Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo

SOURCE E Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este

botão como utilizaria o botão ENTER E

MENU Apresenta um menu no ecrã, o OSD (on screen display - menu digital) das

funcionalidades do seu televisor.

Y Regula o volume. No OSD, utilize os botões

como utilizaria os botões

◄ e ► do telecomando.

Muda de canal. No OSD, utilize os botões

como utilizaria os botões

Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor

continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É

aconselhável desligar o cabo de alimentação.

Manutenção de um espaço de instalação seguro

Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a

ventilação adequada.

Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.

O facto de utilizar peças fornecidas por outro fabricante pode resultar em danos materiais ou lesões em caso de

O aspecto exterior pode variar consoante o produto.

Tenha cuidado ao tocar no televisor, porque algumas peças podem estar um pouco quentes.

Instalação com uma base. Instalação com um suporte de montagem na parede.

Apresentação do telecomando

Este é um telecomando especial para pessoas com deficiência visual, que tem pontos de Braille nos botões de canais

e nos botões de número.

Colocação das pilhas (Tamanho da pilha: AAA)

Liga e desliga o televisor.

Apresenta e selecciona as fontes de vídeo

Volta ao canal anterior.

Corta o som temporariamente.

Apresenta a lista de canais no ecrã.

Apresenta o EPG (Electronic Programme

Guide - Guia de programação electrónico).

Apresenta informações no ecrã do televisor.

: move o cursor pelas opções

Ligado, Duplo, Sobrepor ou Desligado.

Selecciona rapidamente as funções mais

Apresenta a página inicial dos conteúdos.

Volta ao menu anterior.

Utilize estes botões para uma funcionalidade

Para mais informações consulte o

E-MANUAL: apresenta o e-Manual.

P.SIZE: selecciona o Tamaho Imagem.

AD/SUBT.: liga e desliga a descrição de

áudio (não disponível em alguns locais). /

Apresenta legendas digitais.

[PD530-XC]BN68-03712A-00L04.indb 5 2011-04-29 오후 1:51:37Português - 6

Alteração da fonte de entrada

Utilize esta opção para seleccionar o televisor

ou uma fonte de entrada externa, como um

leitor de DVD / leitor de Blu-ray / caixa de

televisão por cabo / receptor de satélite STB.

1. Carregue no botão SOURCE do

Pode alterar o modo de visualização entre Todas e

Ligada carregando no botão

Na opção Fonte, as entradas ligadas são realçadas.

As opções Ext. permanecem sempre activadas.

Na opção Fonte, carregue no botão TOOLS, e de seguida

poderá definir o nome pretendido para a fonte de entrada

■ VCR / DVD / STB Cabo / Satélite STB / STB PVR

/ Receptor AV / Jogos / Câmara de Vídeo / PC /

DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: atribua um nome ao dispositivo ligado às

tomadas de entrada para facilitar a selecção da fonte

Se ligar um PC à porta HDMI IN 1(DVI) com um cabo

Se ligar um PC à porta HDMI IN 1(DVI) com um cabo

HDMI para DVI, deve definir o televisor para o modo

DVI PC na opção Editar Nome.

Se ligar um dispositivo AV à porta HDMI IN 1(DVI) com

um cabo HDMI para DVI, deve definir o televisor para o

modo Dispositivos DVI na opção Editar Nome.

Pode ver informações detalhadas sobre o dispositivo

externo seleccionado.

Ligação a uma antena

Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

Predefinição: ligação à corrente eléctrica e à antena.

O plasma pode interferir com um rádio amador ou AM.

Se utilizar um rádio emissor/receptor portátil, um rádio amador ou um rádio AM nas proximidades do televisor, pode

causar uma avaria no mesmo.

[PD530-XC]BN68-03712A-00L04.indb 6 2011-04-29 오후 1:51:37Português - 7

Plug & Play (Configuração inicial)

Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas.

Carregue no botão POWER P

. A função Plug & Play só está disponível se a Fonte estiver definida para TV.

Antes de ligar o televisor, certifique-se de que o cabo da antena está ligado (p. 6).

Para regressar ao passo anterior, carregue no botão vermelho.

Selecção de um idioma

Carregue no botão ▲ ou ▼ e, em seguida, carregue no botão

Carregue no botão ◄ ou ► e, em seguida, carregue no botão

Seleccione o modo Util. Domés. O modo Demons. Loja destina-se a

locais de venda a retalho.

Para repor as definições da unidade de Demons. Loja para Util. Domés.

(padrão): carregue no botão de volume do televisor. Quando vir o OSD de

volume, carregue sem soltar em MENU durante 5 seg.

Demons. Loja destina-se apenas a utilização numa loja. Se seleccionar

esta opção, várias funções ficarão indisponíveis. Seleccione Util. Domés.

para ver televisão em casa.

Carregue no botão ▲ ou ▼ e, em seguida, carregue no botão ENTER E

Depois de seleccionar o país no menu País, alguns modelos podem avançar para

uma opção adicional para definir o número PIN.

Quando introduz o número PIN, “0-0-0-0” não está disponível.

Defina o Modo Relógio de forma automática ou manual.

Auto: Seleccione fuso horário onde se encontra. (consoante o país)

Manual: permite-lhe definir a data e a hora actuais manualmente.

Carregue no botão ▲ ou ▼ e, em seguida, carregue no botão ENTER E

fonte de Antena para memorizar.

Selecção de um canal

Carregue no botão ▲ ou ▼ e, em seguida, carregue no botão ENTER E

a fonte de canal a memorizar. Se definir a fonte da antena para Cabo, torna-se possível

atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações,

consulte Canal → Sintonização automática.

Carregue no botão ENTER E

Se pretender repor esta funcionalidade...

Seleccione Sistema - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é

“0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN.

Deve executar a função Plug & Play (MENU → Sistema) novamente em casa, mesmo tendo executado esse procedimento

Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, no modo de espera,

repondo o PIN para “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (ligar).

P POWER [PD530-XC]BN68-03712A-00L04.indb 7 2011-04-29 오후 1:51:38Português - 8

Ligação a dispositivos AV

Dispositivos disponíveis: DVD, Leitor de Blu-ray, caixa de televisão por cabo HD, receptor

Se um cabo HDMI para DVI estiver ligado à porta HDMI IN 1(DVI), o som não funciona.

Se ligar ao televisor um dispositivo externo que utiliza uma versão mais antiga do modo HDMI, a imagem pode

não aparecer normalmente (ou não aparecer de todo) ou o som pode não funcionar. Neste caso, informe-se

sobre a versão de HDMI do dispositivo externo junto do respectivo fabricante e, se estiver desactualizada, solicite

Certifique-se de que adquire um cabo HDMI certificado. Caso contrário, a imagem pode não aparecer ou pode

ocorrer um erro de ligação.

Utilizar um cabo Scart

No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD.

SERVICE: Conector apenas para assistência técnica. HDMI OUTLigação HDMI EXT Ligação SCART[PD530-XC]BN68-03712A-00L04.indb 8 2011-04-29 오후 1:51:38Português - 9

Ligar a um dispositivo de áudio e a um PC

¦ Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD, PC Com uma ligação de auscultadores

estão ligados, o som dos altifalantes incorporados é desactivado.

A função de som pode ser limitada quando liga os auscultadores ao televisor.

O volume dos auscultadores e o volume do televisor são reguláveis em separado.

Ligação dos auscultadores [PD530-XC]BN68-03712A-00L04.indb 9 2011-04-29 오후 1:51:39Português - 10

¦ Utilizar um cabo HDMI, um cabo HDMI para DVI ou um cabo D-sub

A ligação através do cabo HDMI pode não ser suportada, dependendo do PC.

Modos de visualização (entrada HDMI para DVI)

A resolução ideal é 1920 X 1080 @ 60 Hz. Modo ResoluçãoFrequência horizontal (KHz)Frequência vertical (Hz) Frequência do relógio em pixels (MHz)Polaridade de sincronização (H/V) IBM 640x350720x40031,46931,469 70,08670,087 25,17528,322 +/-

Se efectuar a ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).

Se um cabo HDMI para DVI estiver ligado à porta HDMI IN 1(DVI), o som não funciona.

O modo entrelaçado não é suportado.

O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.

Os modos Separado e Composto são suportados. SOG (Sync On Green) não é suportado. DVI OUTHDMI OUT Ligação ao PC [PD530-XC]BN68-03712A-00L04.indb 10 2011-04-29 오후 1:51:40Português - 11

Ligar a uma ranhura de INTERFACE COMUM Utilizar o “CI CARD” ou “CI+ CARD”

Para poder ver canais pagos, tem de introduzir o “CI CARD” ou o “CI+

• Se não introduzir o “CI CARD” ou o “CI+ CARD”, alguns canais

apresentam a mensagem “Sinal Codificado”.

• As informações de emparelhamento, incluindo um número de

telefone, a ID do “CI CARD” ou do “CI+ CARD”, a ID do anfitrião e

outras informações são apresentadas cerca de 2 a 3 minutos depois.

Se aparecer uma mensagem de erro, contacte o seu fornecedor de

• Assim que concluir a configuração das informações dos canais,

aparece uma mensagem a informar que a actualização foi concluída, indicando que a lista de canais já está actualizada.

Tem de solicitar um “CI CARD” ou um “CI+ CARD” ao fornecedor local de serviços por cabo.

Para retirar o “CI CARD” ou o “CI+ CARD”, puxe-o cuidadosamente para fora com as mãos, dado que em caso de

queda este pode ficar danificado.

Introduza o “CI CARD” ou o “CI+ CARD” na direcção indicada no mesmo.

A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.

Uma vez que o “CI CARD” ou o “CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor

Se detectar problemas, contacte o fornecedor de serviços.

Insira um “CI CARD” ou “CI+ CARD” que suporte as actuais definições da antena. O ecrã ficará distorcido ou não irá

aparecer qualquer imagem.

[PD530-XC]BN68-03712A-00L04.indb 11 2011-04-29 오후 1:51:40Português - 12

Como consultar o e-Manual

Apresentação do ecrã

Como alternar entre o e-Manual e o(s) menu(s) correspondente(s).

Esta função não está disponível em alguns menus.

1. Carregue no botão vermelho para seleccionar

Tentar Ag., se pretende executar o(s) menu(s)

2. Para voltar ao ecrã do e-Manual, carregue no botão

1. Carregue no botão ENTER E

ao seleccionar a Área

de conteúdos. A mensagem “Pretende executar este

proc.?” é apresentada. Seleccione Sim e carregue no

. É apresentada a janela OSD.

2. Para voltar ao ecrã do e-Manual, carregue no botão

Pode ler a apresentação e as instruções das funcionalidades contidas no televisor.

→ Assistência → e-Manual → ENTER E

Se pretender voltar ao e-Manual, carregue no botão E-MANUAL do telecomando.

Não pode utilizar a função Tentar Ag., se o menu não estiver activado. E-MANUALFuncionalidades básicasAlteração do Modo Imagem prede nidoAjuste das de nições da imagemAlterar as opções de imagemAlterar o modo de som prede nidoAjustar as de nições de som } Índice E Enter e SairEcrã do televisor: apresenta o ecrã da fonte de entrada actual.Altera a categoria. Carregue no botão l

r para seleccionar a categoria pretendida.Apresenta a lista de submenu. Carregue no botão ENTER E para seleccionar o submenu pretendido.Botões de funcionamento: } Azul (Índice): apresenta o ecrã de índice remissivo. E Enter: selecciona uma categoria ou submenu. e Sair: sai do e-Manual. Tentar Ag.

 Alteração do Modo Imagem predefi nido ■ Modo Imagem t

Seleccione o seu tipo de imagem preferido.

• Dinâmico: ideal para divisões iluminadas.

• Padrão: ideal para um ambiente normal.

: ideal para reduzir a fadiga ocular.

• Filme: ideal para ver fi lmes numa divisão escura.

• Entretenim.: ideal para ver fi lmes e jogar.

N Só está disponível no modo PC.

 Alteração do Modo Imagem predefi nido

→ Imagem → Modo Imagem → ENTER E ■ Modo Imagem

Seleccione o seu tipo de imagem preferido.

N Se a fonte de entrada estiver defi nida para PC, o Modo Imagem apenas inclui

as opções Padrão e Entretenimento.

• Dinâmico: ideal para divisões iluminadas.

• Padrão: ideal para um ambiente normal.

para LED da série 5003

: ideal para reduzir a fadiga ocular.

• Filme: ideal para ver fi lmes numa divisão escura.

• Entretenimento: ideal para ver fi lmes e jogar. Funcionalidades básicas > Alteração do Modo Imagem prede nido (5/10) a

Sair Imagem Modo Imagem : Padrão

Utilizar o modo Zoom

Ao visualizar as instruções do e-Manual, seleccione o botão

amarelo para ampliar o ecrã. Pode deslocar-se pelo ecrã

ampliado utilizando os botões

Para regressar ao ecrã anterior, carregue no botão

Como procurar uma palavra-chave utilizando a página de índice remissivo

Dependendo do idioma, esta função pode não ser suportada.

1. Se quiser procurar uma palavra-chave, carregue no botão azul para seleccionar Índice.

2. Carregue no botão

para seleccionar uma ordem de caracteres pretendida.

3. Carregue no botão

para seleccionar uma palavra-chave que pretenda visualizar, e depois carregue no botão

4. Pode visualizar o ecrã de instruções do e-Manual correspondente.

Para fechar o ecrã Índice, carregue no botão RETURN.

a Tentar Ag. b Pág. pr. { Zoom } Índice L Página e SairFuncionalidades básicas > Changing the Preset Picture Mode (5/10) Área de conteúdos: pode visualizar os conteúdos

correspondentes, caso tenha seleccionado

um submenu. Para ir para a página anterior ou

seguinte carregue no botão

Botões de funcionamento:

Amarelo (Zoom): amplia um ecrã.

Azul (Índice): apresenta o ecrã de índice remissivo.

(Página): passa para a página seguinte ou anterior.  Alteração do Modo Imagem predefinido O MENU m

→ Imagem → Modo Imagem → ENTER E

■ Modo ImagemSeleccione o seu tipo de imagem preferido. N Se a fonte de entrada estiver definida para PC, o Modo Imagem apenas inclui as opções Padrão e Entretenimento.• Dinâmico: ideal para divisões iluminadas.• Padrão: ideal para um ambiente normal.• Natural para LED da série 5003 : ideal para reduzir a fadiga ocular.• Filme: ideal para ver filmes numa divisão escura.• Entretenimento: ideal para ver filmes e jogar. R Regres.  Alteração do Modo Imagem predefinido O MENU m

→ Imagem → Modo Imagem → ENTER E

■ Modo ImagemSeleccione o seu tipo de imagem preferido. N Se a fonte de entrada estiver definida para PC, o Modo Imagem apenas inclui as opções Padrão e Entretenimento.• Dinâmico: ideal para divisões iluminadas.• Padrão: ideal para um ambiente normal.• Natural para LED da série 5003 : ideal para reduzir a fadiga ocular.• Filme: ideal para ver filmes numa divisão escura. [PD530-XC]BN68-03712A-00L04.indb 13 2011-04-29 오후 1:51:47Português - 14

Instalação do suporte de montagem na parede

Instalação do suporte de montagem na parede

O kit de montagem na parede (vendido separadamente) permite montar o televisor na parede.

Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com o suporte de montagem

na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico.

Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no

produto nem por lesões sofridas pelo cliente ou por outras pessoas.

Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede não é fornecido, mas sim vendido em separado.

Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se pretender instalar o suporte noutros

materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode

cair e provocar lesões graves.

As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.

Ao adquirir o nosso kit de montagem na parede, receberá um manual de instalação detalhado e todas as peças

necessárias para a montagem.

Não utilize parafusos que não respeitem as especificações de parafusos da norma VESA.

Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações de

parafusos da norma VESA. Parafusos demasiado longos podem danificar o interior do televisor.

No que se refere aos suportes de montagem na parede que não respeitam as especificações de parafusos da

norma VESA, o comprimento dos parafusos pode variar consoante as especificações dos suportes de montagem na

Não aperte demais os parafusos, pois pode danificar o produto ou fazer com que caia e provoque ferimentos em

alguém. A Samsung não se responsabiliza por este tipo de acidentes.

A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de

montagem na parede que não cumpra a norma VESA ou que seja de um tipo não especificado, ou na eventualidade

de o consumidor não respeitar as instruções de instalação do produto.

O nosso modelo de 55 polegadas não está em conformidade com as especificações VESA. Deste modo, deve

utilizar o nosso kit de montagem na parede dedicado para este modelo.

Não instale o televisor com uma inclinação superior a 15 graus.

Parafuso padrão Quantidade

Desaperte os parafusos à volta do orifício antes de instalar o suporte de

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em lesões devido a

[PD530-XC]BN68-03712A-00L04.indb 14 2011-04-29 오후 1:51:47Português - 15

Resolução de problemas

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de

resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Suporte ou

contacte o centro de atendimento listado na contracapa deste manual.

Problemas Soluções e explicações

O televisor não liga. • Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao

• Verifique se a tomada de parede está a funcionar devidamente.

• Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado

pelo telecomando. Se o televisor ligar, consulte a secção “O telecomando não funciona” abaixo.

Não se vê imagem/vídeo. • Verifique as ligações dos cabos (retire e ligue novamente todos os cabos ligados ao televisor e a

dispositivos externos).

• Defina as saídas de vídeo do dispositivo externo (caixa de televisão por cabo/satélite, DVD, Blu-ray, etc.)

para corresponderem às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo

externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor.

• Certifique-se de que os dispositivos estão ligados.

• Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do

O telecomando não funciona. • Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta.

• Limpe a janela de transmissão do sensor do telecomando.

• Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.

O telecomando da caixa de televisão por

cabo/set-top-box não liga nem desliga o

televisor, nem regula o volume.

• Programe o telecomando da caixa de televisão por cabo/set-top-box para funcionar com o televisor.

Consulte o manual do utilizador da caixa de televisão por cabo/set-top-box para identificar o código do

Algumas das imagens e funções acima assinaladas estão disponíveis apenas em modelos específicos.

Pode manter o seu televisor nas melhores condições se o actualizar com o firmware mais recente no website

Excelente interface digital: com um sintonizador digital HD integrado, é possível visualizar transmissões HD sem subscrição

sem uma caixa de televisão por cabo/receptor de satélite STB (set-top-box).

[PD530-XC]BN68-03712A-00L04.indb 15 2011-04-29 오후 1:51:48Português - 16

Fixação do televisor à parede

Atenção: se puxar, empurrar ou subir para cima do televisor, pode provocar a queda do mesmo. Em especial,

certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a

queda do mesmo e resultar em lesões graves ou morte. Siga todas as precauções de segurança fornecidas

no folheto de segurança incluído. Para uma maior estabilidade e segurança, instale o dispositivo anti-queda

como descrito em seguida.

Para evitar a queda do televisor

1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede.

Verifique se os parafusos estão bem fixados na parede.

Pode necessitar de material adicional, como uma bucha, consoante o tipo

Uma vez que os grampos, parafusos e fios necessários não são fornecidos,

adquira-os em separado.

2. Retire os parafusos da parte central posterior do televisor, introduza os parafusos

nos grampos e, em seguida, aperte novamente os parafusos no televisor.

Os parafusos podem não ser fornecidos com o produto. Se for esse o caso,

adquira os parafusos com as seguintes especificações.

3. Ligue os grampos fixados no televisor e os grampos fixados na parede com um

fio forte e, em seguida, aperte bem o fio.

Instale o televisor perto da parede para que este não caia para trás.

É mais seguro ligar o fio de modo a que os grampos fixados na parede estejam ao mesmo nível ou abaixo dos

Desaperte o fio antes de transportar o televisor.

4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de

desgaste ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

Armazenamento e manutenção

Se tiver colocado autocolantes no ecrã do televisor, ficam resíduos de cola depois de retirá-los. Limpe-os para poder

Não aplique água ou um agente de limpeza directamente

sobre o produto. Qualquer contacto do produto com líquidos

pode provocar uma falha, incêndio ou choque eléctrico.

Limpe o produto utilizando um pano macio molhado com

Características técnicas

Resolução do ecrã 1920 X 1080

Considerações ambientais

Temperatura de funcionamento

Humidade de funcionamento

Temperatura de armazenamento

Humidade de armazenamento

10°C a 40°C (50°F a 104°F)

10% a 80%, sem condensação

-20°C a 45°C (-4°F a 113°F)

5% a 95%, sem condensação

Sistema de televisão Analógico: B/G, D/K, L, I (dependendo da selecção do país)

Digital: DVB-T/DVB-C Sistema de cores/vídeo Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Base rotativa (Esquerda / Direita) -20˚ ~ 20˚

Nome do modelo PS51D530 PS59D530

Tamanho do ecrã 51 polegadas 59 polegadas

(Saída) 10 W X 2 15 W X 2

Dimensões (L x P x A)

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta
