MODE D'EMPLOI PS51D530A5W SAMSUNG

Tint (G/R) : G50/R50

[PD530-XC]BN68-03712A-00L04.indb 17 2011-04-29 오후 1:51:05Français - 2

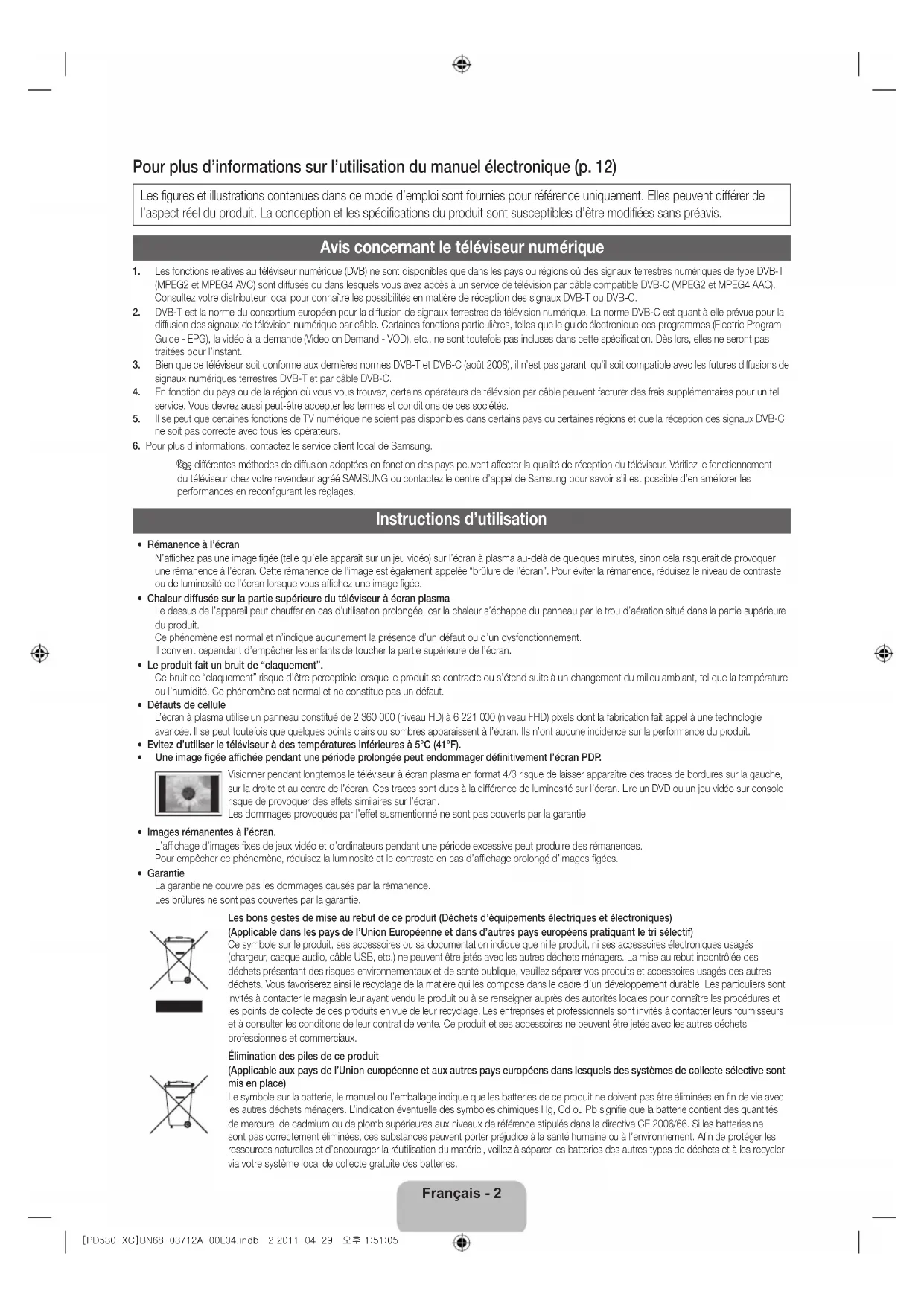

Pour plus d’informations sur l’utilisation du manuel électronique (p. 12)

Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de

l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.

Avis concernant le téléviseur numérique

1. Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T

(MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC).

Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C.

2. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la

diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program

Guide - EPG), la vidéo à la demande (Video on Demand - VOD), etc., ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas

traitées pour l’instant.

3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de

signaux numériques terrestres DVB-T et par câble DVB-C.

4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel

service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés.

5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C

ne soit pas correcte avec tous les opérateurs.

6. Pour plus d’informations, contactez le service client local de Samsung.

Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement

du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les

performances en reconfigurant les réglages.

Instructions d’utilisation

• Rémanence à l’écran

N’affichez pas une image figée (telle qu’elle apparaît sur un jeu vidéo) sur l’écran à plasma au-delà de quelques minutes, sinon cela risquerait de provoquer

une rémanence à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter la rémanence, réduisez le niveau de contraste

ou de luminosité de l’écran lorsque vous affichez une image figée.

• Chaleur diffusée sur la partie supérieure du téléviseur à écran plasma

Le dessus de l’appareil peut chauffer en cas d’utilisation prolongée, car la chaleur s’échappe du panneau par le trou d’aération situé dans la partie supérieure

Ce phénomène est normal et n’indique aucunement la présence d’un défaut ou d’un dysfonctionnement.

Il convient cependant d’empêcher les enfants de toucher la partie supérieure de l’écran.

• Le produit fait un bruit de “claquement”.

Ce bruit de “claquement” risque d’être perceptible lorsque le produit se contracte ou s’étend suite à un changement du milieu ambiant, tel que la température

ou l’humidité. Ce phénomène est normal et ne constitue pas un défaut.

• Défauts de cellule

L’écran à plasma utilise un panneau constitué de 2360000 (niveau HD) à 6221000 (niveau FHD) pixels dont la fabrication fait appel à une technologie

avancée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit.

• Evitez d’utiliser le téléviseur à des températures inférieures à 5°C (41°F).

• Une image figée affichée pendant une période prolongée peut endommager définitivement l’écran PDP.

Visionner pendant longtemps le téléviseur à écran plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche,

sur la droite et au centre de l’écran. Ces traces sont dues à la différence de luminosité sur l’écran. Lire un DVD ou un jeu vidéo sur console

risque de provoquer des effets similaires sur l’écran.

Les dommages provoqués par l’effet susmentionné ne sont pas couverts par la garantie.

• Images rémanentes à l’écran.

L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant une période excessive peut produire des rémanences.

Pour empêcher ce phénomène, réduisez la luminosité et le contraste en cas d’affichage prolongé d’images figées.

La garantie ne couvre pas les dommages causés par la rémanence.

Les brûlures ne sont pas couvertes par la garantie.

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés

(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des

déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres

déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont

invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et

les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets

professionnels et commerciaux.

Élimination des piles de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont

Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec

les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités

de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne

sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les

ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler

via votre système local de collecte gratuite des batteries.

[PD530-XC]BN68-03712A-00L04.indb 2 2011-04-29 오후 1:51:05Français - 3

Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S’il manque des éléments, contactez votre

Les couleurs et les formes des éléments peuvent varier en fonction des modèles.

Les câbles qui ne se trouvent pas dans le contenu de l’emballage peuvent être achetés séparément.

Vérifiez qu’aucun accessoires n’est caché dans l’emballage lorsque vous ouvrez la boîte.

ATTENTION: INSEREZ FERMEMENT DE MANIERE A CE QU’IL NE SE DETACHE PAS

• Télécommande et piles (AAAx2) • Câble d’alimentation

• Instructions d’utilisation • Tissu de nettoyage

• Carte de garantie(non disponible dans certains pays) /Manuel de sécurité

Blindage magnétique (1EA) Blindage magnétique (1EA)

Blindage magnétique pour cordon d’alimentation: le blindage magnétique sert à protéger

les câbles des interférences. Lors de la connexion d’un câble, ouvrez le blindage

magnétique et rabattez-le autour du câble près de la prise, comme illustré.

A Distance maximale entre le blindage magnétique et une extrémité du cordon insérée

dans le téléviseur:6~8 pouces (Modèle 51pouces uniquement)

B Distance maximale entre le blindage magnétique et l’autre extrémité du cordon insérée

dans la prise CA: 3/4 pouces

Câble d’alimentation

• Des frais d’administration peuvent vous être facturés si:

– (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut

(c.-à-d. si vous n’avez pas pris la peine de lire le présent manuel d’utilisation)

– (b) vous amenez le produit dans un centre de réparation alors qu’il ne comporte aucun défaut

– (c.-à-d. si vous n’avez pas pris la peine de lire le présent manuel d’utilisation).

• Le montant de ces frais d’administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

B A [PD530-XC]BN68-03712A-00L04.indb 3 2011-04-29 오후 1:51:06Français - 4

Présentation du panneau de configuration

La couleur et la forme du produit peuvent varier en fonction du modèle.

Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur.

Témoin d’alimentation Clignote, puis s’arrête lorsque le téléviseur est allumé. S’allume en mode Veille.

SOURCE E Bascule entre toutes les sources d’entrée disponibles. Dans le menu du téléviseur, ce

bouton a la même fonction que le bouton ENTER E

MENU Affiche un menu à l’écran OSD (on screen display) reprenant les fonctions de votre

Y Règle le volume. Dans le menu à l’écran (OSD), utilisez les boutons

même façon que les boutons ◄ et ► de la télécommande.

Permet de modifier les chaînes. Dans le menu à l’écran (OSD), utilisez les boutons

de la même façon que les boutons ▼ et ▲ de la télécommande.

Permet d’allumer et d’éteindre le téléviseur.

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple).

Même s’il est en veille, l’appareil consomme toujours une petite quantité d’énergie. Il est préférable de débrancher le cordon

Sécurisation de l’espace d’installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation

Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la

température interne de celui-ci.

Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute

de celui-ci, ce qui pourrait vous blesser.

L’aspect peut varier en fonction du produit.

Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un pied. Installation avec un support de montage mural.

Présentation de la télécommande

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les touches de chaînes

Installation des piles (type de pile: AAA)

Permet d’allumer et d’éteindre le téléviseur.

Permet d’afficher et de sélectionner les

sources vidéo disponibles.

Permet de revenir à la chaîne précédente.

Permet d’arrêter temporairement le son.

Permet de changer de chaîne.

Permet d’afficher les listes des chaînes à l’écran.

Permet d’afficher le EPG (Electronic

permet d’afficher des informations à l’écran.

: permet de déplacer le curseur

dans les éléments du menu à l’écran.

: permet de sélectionner le

menu et de modifier la valeur de l’élément

Permet de quitter le menu.

Donne un accès direct aux chaînes.

Choisissez Teletext Activé, Double, Mix ou

Permet d’ouvrir l’affichage à l’écran.

Permet de sélectionner rapidement les

fonctions fréquemment utilisées.

Affiche le menu Content Home.

Permet de revenir au menu précédent.

Ces boutons ont des fonctions spécifiques.

Pour plus d’informations, reportez-

P.SIZE: sélectionne le Format de l’image.

AD/SUBT.: permet d’activer ou de

désactiver la description audio (non

disponible pour tous les pays). / Permet

d’afficher les sous-titres numériques.

[PD530-XC]BN68-03712A-00L04.indb 5 2011-04-29 오후 1:51:07Français - 6

Changement de la source d’entrée

A utiliser pour sélectionner le téléviseur ou

d’autres sources d’entrée externes, telles que

des lecteurs DVD/Blu-ray, des décodeurs

câble ou des récepteurs satellite (boîtiers

1. Appuyez sur le bouton SOURCE de votre

2. Sélectionnez la source d’entrée externe de votre choix.

Vous pouvez basculer entre les modes d’affichage

Tous et Connecté en appuyant sur le bouton

Les entrées connectées sont mises en surbrillance

Les options Ext. sont toujours activées.

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez

ensuite définir le nom de la source externe que vous

■ Magnétoscope / DVD / Décodeur câble / Décodeur

satellite / Décodeur PVR / Récepteur AV / Jeux /

Caméscope / PC / DVI PC / Périph.DVI / TV / IPTV

/ Blu-ray / HD DVD / DMA: Nommez le périphérique

connecté aux prises d’entrée pour faciliter la sélection

de la source d’entrée.

Lorsque vous connectez un PC au port HDMI IN 1(DVI)

avec un câble HDMI, vous devez définir le téléviseur en

mode PC dans Modif. Nom.

Lorsque vous connectez un PC au port HDMI IN

1(DVI) avec un câble HDMI/DVI, vous devez définir le

téléviseur en mode DVI PC dans Modif. Nom.

Lorsque vous connectez un périphérique AV au port

HDMI IN 1(DVI) avec un câble HDMI/DVI, vous devez

définir le téléviseur en mode Périph.DVI dans Modif.

Affiche des informations détaillées sur le périphérique

externe sélectionné.

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique.

Préréglage: connexion du câble d’alimentation et de l’antenne.

L’appareil PDP peut créer des interférences avec la radio amateur ou la radio AM.

L’utilisation de radios portables ou mobiles, d’émetteurs-récepteurs, ainsi que de radios amateur ou AM près de votre

téléviseur pourrait engendrer des dysfonctionnements de l’appareil.

Antenne VHF/UHFCâble

Entrée de l’alimentation

[PD530-XC]BN68-03712A-00L04.indb 6 2011-04-29 오후 1:51:08Français - 7

Plug & Play (configuration initiale)

Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de

base. Appuyez sur le bouton POWER P

. Plug & Play est disponible uniquement si Source est définie sur TV.

Avant de mettre le téléviseur sous tension, assurez-vous que l’antenne est branchée (p. 6).

Pour revenir à l’étape précédente, appuyez sur le bouton rouge.

Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER E

Sélectionnez la langue de votre choix pour l’affichage à l’écran.

Sélection du mode Enr.

démo ou Util. domicile

Appuyez sur le bouton ◄ ou ►, puis appuyez sur le bouton ENTER E

Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour

un usage en magasin.

Pour rétablir les paramètres du téléviseur de Enr. démo à Util. domicile

(standard): appuyez sur le bouton Volume du téléviseur. Lorsque

l’affichage à l’écran du volume apparaît, appuyez pendant 5secondes sur

Enr. démo est disponible uniquement pour être exposé en magasin.

Si vous sélectionnez cette option, plusieurs fonctions ne sont pas

disponibles. Sélectionnez Util. domicile lorsque vous regardez le

téléviseur à la maison.

(En fonction du pays)

Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER E

pays de votre choix.

Après la sélection du pays dans le menu Pays, certains modèles peuvent demander,

en plus, le code PIN.

Lors de l’entrée du code PIN, “0-0-0-0” n’est pas disponible.

Réglez le Mode Horloge automatiquement ou manuellement.

Auto.: Sélectionnez votre fuseau horaire. (En fonction du pays)

Manuel: vous permet de définir manuellement la date et l’heure actuelles.

Sélection d’une antenne

Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER E

antennes à mettre en mémoire.

Sélection d’une chaîne

Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER E

sélectionner la source des chaînes à mémoriser. Lors du réglage de la source d’antenne

sur Câble, une fenêtre s’affiche pour vous permettre d’attribuer des valeurs numériques

(fréquences) aux chaînes. Pour plus d’informations, reportez-vous à Canal → Recherche

Appuyez sur le bouton ENTER E

Si vous souhaitez réinitialiser cette fonction...

Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut

est “0-0-0-0”. Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l’ayez fait en magasin.

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordre suivant en mode veille, ce

qui redéfinit le code sur “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (Marche).

P POWER [PD530-XC]BN68-03712A-00L04.indb 7 2011-04-29 오후 1:51:08Français - 8

Connexion à un périphérique AV

Périphériques disponibles: DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite

HD (boîtier décodeur), Magnétoscope

Utilisation d’un câble HDMI ou HDMI vers DVI (jusqu’à 1080p)

Si un câble HDMI vers DVI est connecté au port HDMI IN 1(DVI), le son ne fonctionne pas.

Il se peut que l’affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique

externe connecté au téléviseur utilise un modeHDMI d’une ancienne version. Dans ce cas, demandez au

fabricant du périphérique externe de vous communiquer la versionHDMI et, dans l’hypothèse où elle serait

obsolète, demandez-lui une mise à niveau.

Veillez également à acheter un câbleHDMI certifié. Dans le cas contraire, il se peut que l’écran n’affiche aucune

image ou qu’une erreur de connexion se produise.

Utilisation d’un câble Scart

En mode Ext., la sortie DTV prend uniquement en charge les signaux vidéo et audio MPEG SD.

SERVICE: Prise pour tests uniquement. HDMI OUTConnexion HDMI EXT Connexion SCART[PD530-XC]BN68-03712A-00L04.indb 8 2011-04-29 오후 1:51:09Français - 9

Connexion entre un PC et un périphérique audio

Périphériques disponibles: système audio numérique, amplificateur, système home

cinéma DVD, PC Utilisation d’une sortie casque

: vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est

branché, les enceintes intégrées n’émettent plus de son.

La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur.

Le volume des écouteurs et celui du téléviseur sont réglés séparément. Connexion casque[PD530-XC]BN68-03712A-00L04.indb 9 2011-04-29 오후 1:51:09Français - 10

¦ Utilisation d’un câble HDMI, d’un câble HDMI vers DVI ou d’un câble D-sub

En fonction du PC, la connexion à l’aide du câble HDMI peut ne pas être prise en charge.

Modes d’affichage (Entrées HDMI vers DVI)

La résolution optimale est de 1920 X 1080 à 60Hz. Mode Résolution Fréquence horizontale (kHz)Fréquence verticale (kHz)Fréquence d’horloge pixels (MHz)Polarité de synchronisation (H/V) IBM 640x350720x40031,46931,469 70,08670,087 25,17528,322 +/-

Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI).

Si un câble HDMI vers DVI est connecté au port HDMI IN 1(DVI), le son ne fonctionne pas.

Le mode entrelacé n’est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard.

Les modes Separate et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge. DVI OUTHDMI OUT Connexion PC [PD530-XC]BN68-03712A-00L04.indb 10 2011-04-29 오후 1:51:10Français - 11

Connexion à un port INTERFACE COMMUNE Utilisation de la “CARTE CI ou CI+”

Pour regarder les chaînes payantes, la carte d’interface commune (CI(CI+)

CARD) doit être insérée.

• Si vous ne l’insérez pas, certaines chaînes afficheront le message

• Les informations de pairage contenant un numéro de téléphone,

l’ID de la carte d’interface commune (CI(CI+) CARD), l’ID de l’hôte

et d’autres informations s’afficheront dans 2 ou 3minutes. Si un

message d’erreur s’affiche, contactez votre fournisseur d’accès.

• Lorsque la configuration des informations sur les canaux est terminée,

le message “Mise à jour terminée” s’affiche, indiquant que la liste des

chaînes est mise à jour.

Vous devez vous procurer une carte d’interface commune (CI(CI+) CARD) auprès d’un fournisseur local de diffusion

Lorsque vous sortez la carte d’interface commune (CI(CI+) CARD), tirez-la délicatement. Une chute pourrait en effet

Insérez la carte d’interface commune (CI(CI+) CARD) dans le sens indiqué sur celle-ci.

L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.

La carte d’interface commune (CI(CI+) CARD) n’est pas prise en charge dans certains pays et certaines régions;

vérifiez auprès de votre revendeur agréé.

Si vous rencontrez des problèmes, contactez le fournisseur d’accès.

Insérez la carte d’interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l’antenne.

L’image sera déformée, voire invisible.

[PD530-XC]BN68-03712A-00L04.indb 11 2011-04-29 오후 1:51:10Français - 12

Consultation du manuel électronique (e-Manual)

Comment basculer entre le e-Manual et le(s) menu(s) correspondant(s)

Cette fonction n’est pas disponible dans certains menus.

1. Appuyez sur le bouton rouge pour sélectionner

Essayer, si vous souhaitez exécuter le(s) menu(s)

2. Pour revenir à l’écran du manuel électronique, appuyez

sur le bouton E-MANUAL.

1. Appuyez sur le bouton ENTER E

lors de la sélection

de la zone de contenu. Le message “Exécuter?”

s’affi che. Sélectionnez Oui et appuyez ensuite sur le

. La fenêtre des menus à l’écran

2. Pour revenir à l’écran du manuel électronique, appuyez

sur le bouton E-MANUAL.

Vous pouvez consulter la présentation et les instructions relatives aux fonctionnalités

TV stockées sur le téléviseur.

Pour revenir au manuel électronique, appuyez sur la touche E-MANUAL de la télécommande.

Vous ne pouvez pas utiliser la fonction Essayer si le menu n’est pas activé. Fonctions de baseChangement du Mode Image prédé niRéglages des paramètres de l’imageModi cation des options d’imageChangement du mode Son prédé niRéglage des paramètres sonores } Index E Entrer e QuitterEcran de télévision: affi che l’écran de la source d’entrée actuelle.Changer de catégorie. Appuyez sur le bouton l

r pour sélectionner la catégorie de votre choix.Affi che la liste des sous-menus. Appuyez sur le bouton ENTER E

pour sélectionner le sous-menu de votre choix.Boutons d’opération: } Bleu (Index): affi che l'écran d'index. E Entrer: sélectionner une catégorie ou un sous-menu. e Quitter: permet de quitter le e-Manual.E-MANUAL Essayer

 Changing the Preset Picture Mode ■ Mode Image t

Sélectionnez le type d’image que vous préférez.

• Dynamique: adapté à un environnement lumineux.

• Standard: adapté à un environnement normal.

pour les téléviseurs LED

pour les téléviseurs plasma

la fatigue oculaire.

• Cinéma: adapté au visionnage de fi lms dans une pièce sombre.

• Loisirs: adapté au visionnage de fi lms et de jeux vidéo.

N Disponible uniquement en mode PC.

 Changement du Mode Image prédéfi ni

→ Image → Mode Image → ENTER E ■ Mode Image

Sélectionnez le type d’image que vous préférez.

N Lorsqu’une source d’entrée est défi nie sur PC, seules les options Standard et

Loisirs sont disponibles pour le Mode Image.

• Dynamique: adapté à un environnement lumineux.

• Standard: adapté à un environnement normal.

: permet de réduire la fatigue oculaire.

• Cinéma: adapté au visionnage de fi lms dans une pièce sombre.

• Loisirs: adapté au visionnage de fi lms et de jeux vidéo.

N Cette option n’est disponible que si vous connectez un PC. Fonctions de base > Changement du Mode Image prédé ni (5/10) a

Teinte (V/R) : G50/R50

Réglage de l’écran [PD530-XC]BN68-03712A-00L04.indb 12 2011-04-29 오후 1:51:16Français - 13

Utilisation du mode Zoom

Lors de la consultation des instructions du manuel

électronique, appuyez sur le bouton jaune pour agrandir

l’écran. Pour parcourir l’écran agrandi, utilisez le bouton

Pour revenir à l’écran précédent, appuyez sur le bouton

Recherche d’un mot-clé en utilisant la page d’index

Cette fonction n’est pas prise en charge dans toutes les langues.

1. Si vous souhaitez rechercher un mot-clé, appuyez sur le bouton bleu afin d’ouvrir l’écran Index.

2. Appuyez sur le bouton

pour sélectionner l’ordre des caractères de votre choix.

3. Appuyez sur le bouton

pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTER E

4. Vous accédez à l’écran d’instructions correspondant dumanuel électronique.

Pour fermer l’écran Index, appuyez sur le bouton RETURN.

a Essayer b Accueil { Zoom } Index L Page e Exit (Quitter)Fonctions de base > Changement du Mode Image prédéni (5/10) Zone de contenu: si vous avez sélectionné un

sous-menu, vous pouvez afficher le contenu

correspondant. Pour accéder à la page précédente

ou suivante, appuyez sur le bouton

Boutons d’opération:

Rouge (Essayer): affiche le(s) menu(s) correspondant(s).

Vert (Accueil): permet d'accéder à l'écran d'accueil du e-Manual.

Jaune Zoom): agrandit l'écran.

Bleu (Index): affiche l'écran d'index.

(Page): permet de passer à la page précédente ou suivante.  Changement du Mode Image prédéfini O MENU m

→ Image → Mode Image → ENTER E

■ Mode ImageSélectionnez le type d’image que vous préférez. N When an input source is set to PC, the Picture Mode is only available the Standard and Entertain.• Dynamique: adapté à un environnement lumineux.• Standard: adapté à un environnement normal.• Naturel pour LED 5003 : permet de réduire la fatigue oculaire.• Cinéma: adapté au visionnage de films dans une pièce sombre.• Loisirs: adapté au visionnage de films et de jeux vidéo. N Cette option n’est disponible que si vous connectez un PC. R Retour  Changement du Mode Image prédéfini O MENU m

→ Image → Mode Image → ENTER E

■ Mode ImageSélectionnez le type d’image que vous préférez. N Lorsqu’une source d’entrée est définie sur PC, seules les options Standard et Loisirs sont disponibles pour le Mode Image.• Dynamique: adapté à un environnement lumineux.• Standard: adapté à un environnement normal.• Naturel pour LED 5003 : permet de réduire la fatigue oculaire.• Cinéma: adapté au visionnage de films dans une pièce sombre. [PD530-XC]BN68-03712A-00L04.indb 13 2011-04-29 오후 1:51:17Français - 14

Installation du support mural

Installation du kit de montage mural

Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur.

Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec le support mural.

Faites appel à un technicien pour installer la fixation murale.

Samsung Electronics ne saurait être tenu pour responsable d’un endommagement du produit ou d’une blessure si vous

choisissez d’effectuer vous-même l’installation murale.

Caractéristiques du kit de fixation murale (VESA)

Le kit de montage mural n’est pas fourni; il est vendu séparément.

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de

construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non

droit, la fixation risque de tomber et de provoquer de graves blessures.

Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.

Un manuel d’installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural.

N’utilisez pas de vis non conformes aux spécifications des vis VESA standard.

N’utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA

standard. Des vis trop longues pourraient endommager l’intérieur du téléviseur.

Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier,

selon les caractéristiques de la fixation murale.

Ne serrez pas trop les vis: cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures

corporelles. Samsung ne peut être tenue responsable de ce type d’accident.

Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation

Notre modèle55” n’est pas conforme aux spécificationsVESA. Vous devez, par conséquent, utiliser le kit de fixation

murale approprié à ce modèle.

N’inclinez pas le téléviseur de plus de 15degrés.

Vis standard Quantité

Desserrez les vis avant d’installer le dispositif de fixation murale.

N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous

[PD530-XC]BN68-03712A-00L04.indb 14 2011-04-29 오후 1:51:18Français - 15

Résolution des problèmes

Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces

solutions de dépannage ne s’applique à votre problème, rendez-vous sur le site “www.samsung.com”, puis

cliquez sur Assistance ou contactez le centre d’appels dont les coordonnées figurent sur la dernière page de ce

Problèmes Solutions et explications

La télévision ne s’allume pas. • Vérifiez que le cordon d’alimentation secteur est branché correctement sur la prise murale et sur le

• Vérifiez que la prise murale est opérationnelle.

• Essayez d’appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n’est pas dû

à la télécommande. Si le téléviseur s’allume, reportez-vous au problème “La télécommande ne fonctionne

Aucune image/vidéo n’est affichée. • Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils

externes, puis rebranchez-les).

• Réglez la sortie vidéo de votre périphérique externe (décodeur câble/satellite, DVD, Blu-ray, etc.) pour faire

correspondre les connexions à l’entrée du téléviseur. Par exemple, si la sortie d’un périphérique externe est

HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur.

• Vérifiez que les appareils connectés sont sous tension.

• Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la

La télécommande ne fonctionne pas. • Vérifiez que la polarité (+/–) des piles de la télécommande est respectée.

• Nettoyez la lentille de la télécommande.

• Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8m.

La télécommande du décodeur câble/boîtier

décodeur ne fonctionne pas.

• Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu’elle puisse

commander le téléviseur. Consultez le mode d’emploi du décodeur câble/boîtier décodeur pour obtenir le

code du téléviseur SAMSUNG.

Certaines des images et des fonctions ci-dessus sont uniquement disponibles sur des modèles spécifiques.

Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier

micrologiciel (samsung.com → Support → Downloads) par le biais d’un périphérique USB.

Interface numérique excellents: Avec un syntoniseur numérique HD intégré, la vision des émissions HD sans inscription ne

nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur).

[PD530-XC]BN68-03712A-00L04.indb 15 2011-04-29 오후 1:51:18Français - 16

Fixation du téléviseur au mur

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez

notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait

le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions

de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrues,

installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur:

1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous

que les vis ont été fermement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel

supplémentaire, tel que des chevilles.

Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter

2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans

les bagues, puis fixez-les à nouveau sur le téléviseur.

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas,

achetez des vis présentant les caractéristiques suivantes.

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide d’un câble

solide, puis attachez-les fermement.

Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers

Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même

hauteur ou plus bas que ceux fixés au téléviseur.

Détachez la chaînette avant de déplacer le téléviseur.

4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent

aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Stockage et entretien

Si des autocollants sont appliqués sur l’écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant

d’utiliser le téléviseur.

Ne vaporisez pas d’eau ni d’agent nettoyant directement

sur le produit. Tout liquide qui entre dans le produit peut

engendrer une défaillance, un incendie ou une électrocution.

Nettoyez le produit à l’aide d’un chiffon doux imprégné d’une

petite quantité d’eau.

[PD530-XC]BN68-03712A-00L04.indb 16 2011-04-29 오후 1:51:19Français - 17

Caractéristiques techniques

Résolution de l’affichage 1920 X 1080

Considérations environnementales

Température de fonctionnement

Humidité en cours de fonctionnement

Température de stockage

Humidité sur le lieu de stockage

De 10°C à 40°C (50°F à 104°F)

10% à 80%, sans condensation

De -20°C à 45°C (-4°F à 113°F)

5% à 95%, sans condensation

Système TV Analogique: B/G, D/K, L, I (en fonction de votre pays)

Numérique: DVB-T/DVB-C Système de couleur/vidéo Analogique: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Système Sonore BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC.

Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

Socle orientable (gauche/droite) -20˚ ~ 20˚

Nom du modèle PS51D530 PS59D530

Taille de l’écran 51 pouces 59 pouces

La conception et les spécifications peuvent être modifiées sans préavis.

Pour plus d’informations sur les caractéristiques d’alimentation et de consommation électrique, reportez-vous à l’étiquette
