MANUAL DE USUARIO LN40C500F3F SAMSUNG

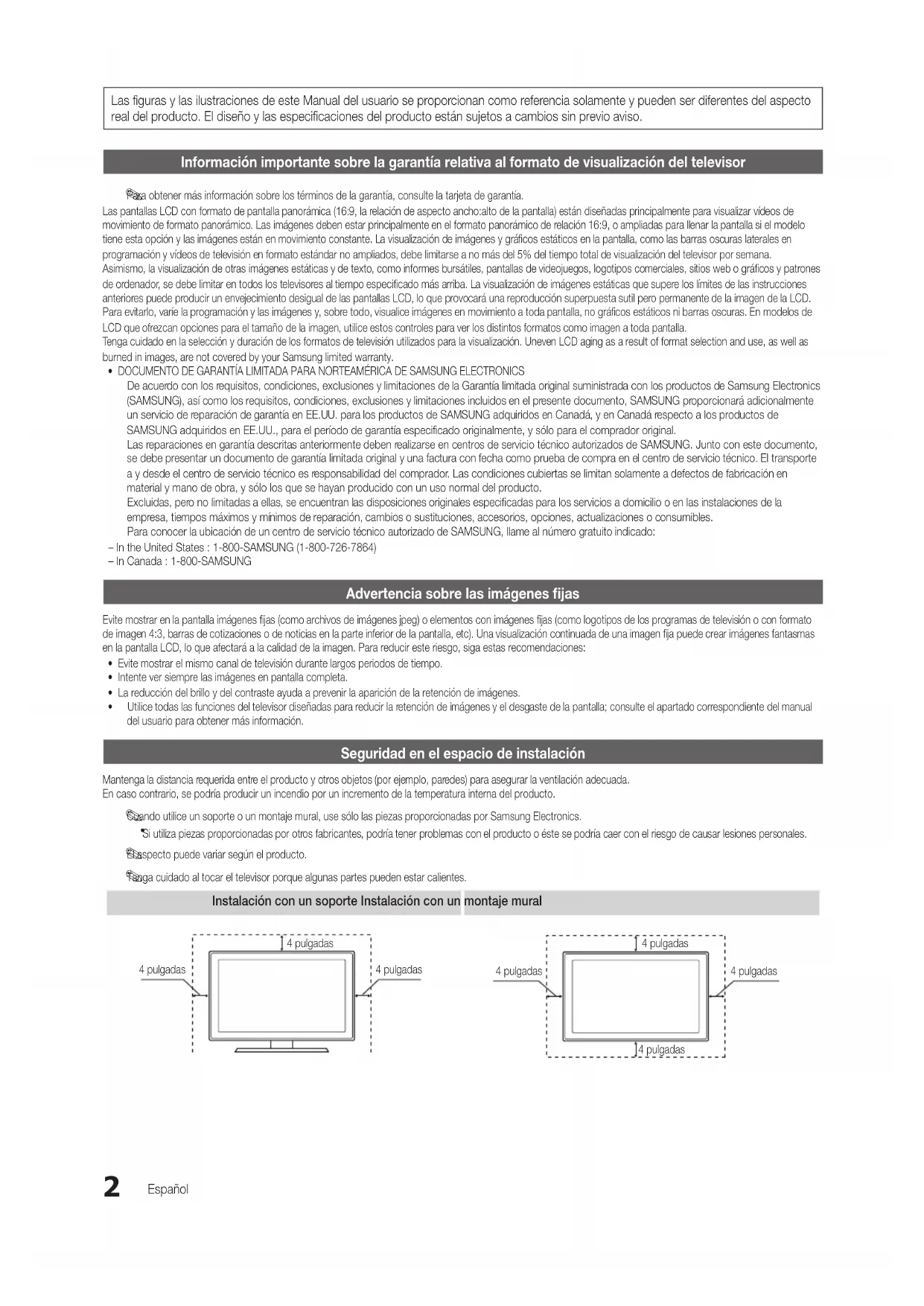

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto

real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

Información importante sobre la garantía relativa al formato de visualización del televisor

Para obtener más información sobre los términos de la garantía, consulte la tarjeta de garantía.

Las pantallas LCD con formato de pantalla panorámica (16:9, la relación de aspecto ancho:alto de la pantalla) están diseñadas principalmente para visualizar vídeos de

movimiento de formato panorámico. Las imágenes deben estar principalmente en el formato panorámico de relación 16:9, o ampliadas para llenar la pantalla si el modelo

tiene esta opción y las imágenes están en movimiento constante. La visualización de imágenes y gráficos estáticos en la pantalla, como las barras oscuras laterales en

programación y vídeos de televisión en formato estándar no ampliados, debe limitarse a no más del 5% del tiempo total de visualización del televisor por semana.

Asimismo, la visualización de otras imágenes estáticas y de texto, como informes bursátiles, pantallas de videojuegos, logotipos comerciales, sitios web o gráficos y patrones

de ordenador, se debe limitar en todos los televisores al tiempo especificado más arriba. La visualización de imágenes estáticas que supere los límites de las instrucciones

anteriores puede producir un envejecimiento desigual de las pantallas LCD, lo que provocará una reproducción superpuesta sutil pero permanente de la imagen de la LCD.

Para evitarlo, varíe la programación y las imágenes y, sobre todo, visualice imágenes en movimiento a toda pantalla, no gráficos estáticos ni barras oscuras. En modelos de

LCD que ofrezcan opciones para el tamaño de la imagen, utilice estos controles para ver los distintos formatos como imagen a toda pantalla.

Tenga cuidado en la selección y duración de los formatos de televisión utilizados para la visualización. Uneven LCD aging as a result of format selection and use, as well as

burned in images, are not covered by your Samsung limited warranty.

• DOCUMENTO DE GARANTÍA LIMITADA PARA NORTEAMÉRICA DE SAMSUNG ELECTRONICS De acuerdo con los requisitos, condiciones, exclusiones y limitaciones de la Garantía limitada original suministrada con los productos de Samsung Electronics

(SAMSUNG), así como los requisitos, condiciones, exclusiones y limitaciones incluidos en el presente documento, SAMSUNG proporcionará adicionalmente

un servicio de reparación de garantía en EE.UU. para los productos de SAMSUNG adquiridos en Canadá, y en Canadá respecto a los productos de

SAMSUNG adquiridos en EE.UU., para el período de garantía especificado originalmente, y sólo para el comprador original.

Las reparaciones en garantía descritas anteriormente deben realizarse en centros de servicio técnico autorizados de SAMSUNG. Junto con este documento,

se debe presentar un documento de garantía limitada original y una factura con fecha como prueba de compra en el centro de servicio técnico. El transporte

a y desde el centro de servicio técnico es responsabilidad del comprador. Las condiciones cubiertas se limitan solamente a defectos de fabricación en

material y mano de obra, y sólo los que se hayan producido con un uso normal del producto.

Excluidas, pero no limitadas a ellas, se encuentran las disposiciones originales especificadas para los servicios a domicilio o en las instalaciones de la

empresa, tiempos máximos y mínimos de reparación, cambios o sustituciones, accesorios, opciones, actualizaciones o consumibles.

Para conocer la ubicación de un centro de servicio técnico autorizado de SAMSUNG, llame al número gratuito indicado:

– In the United States : 1-800-SAMSUNG (1-800-726-7864)

– In Canada : 1-800-SAMSUNG Advertencia sobre las imágenes fijas

Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos de los programas de televisión o con formato

de imagen 4:3, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc). Una visualización continuada de una imagen fija puede crear imágenes fantasmas

en la pantalla LCD, lo que afectará a la calidad de la imagen. Para reducir este riesgo, siga estas recomendaciones:

• Evite mostrar el mismo canal de televisión durante largos periodos de tiempo.

• Intente ver siempre las imágenes en pantalla completa.

• La reducción del brillo y del contraste ayuda a prevenir la aparición de la retención de imágenes.

• Utilice todas las funciones del televisor diseñadas para reducir la retención de imágenes y el desgaste de la pantalla; consulte el apartado correspondiente del manual

del usuario para obtener más información.

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada.

En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de causar lesiones personales.

El aspecto puede variar según el producto.

Tanga cuidado al tocar el televisor porque algunas partes pueden estar calientes.

Instalación con un soporte Instalación con un montaje mural

ESPAÑOL Español Introducción

y Listado de características 4

y Instale el soporte 5 y Aspecto general del panel de control 6 y Aspecto general del mando a distancia 7 y Conexión de una antena 8

y Plug & Play (configuración inicial) 8

Conexiones y Conexión a un dispositivo AV 9 y Conexión a un dispositivo de audio 11 y Conexión a un PC 12 y Cambio de la fuente de entrada 13 Funciones básicas y Cómo desplazarse por los menús 13 y Menú de canales 14 Visualización de canales 14Uso de los canales favoritos 14Memorización de canales 14Edición de canales 15Otras funciones 15 y Menú de la imagen 16 Cambio del modo de imagen preseleccionado 16Ajuste de la configuración de la imagen 16Cambio de las opciones de la imagen 16Ajuste del televisor con el ordenador 18 y Menú del sonido 19 Cambio del modo de sonido preseleccionado 19Ajuste de la configuración del sonido 19Configuración del sonido 19 y Menú de configuración 20Configuración de la hora 20Uso del temporizador de desconexión 20Activación y desactivación del temporizador 20Programas de bloqueo 21Otras funciones 22Soluciones económicas 23 y Menú de asistencia técnica 24 Funciones avanzadas

y Media Play 25 Conexión de un dispositivo USB 25Uso del menú Media Play 25 Información adicional y Instalación del montaje mural 29 y Bloqueo antirrobo Kensington 30 y Fijación del televisor a la pared 31

y Solución de problemas 32 Almacenamiento y mantenimiento 34 y Licencia 35

y Especificaciones 35

¡Compruebe este símbolo!

t Nota Guía paso a pasoEsta función se puede utilizar pulsando el botón TOOLS del mando a distancia.Indica información adicional. Consulte aquí las instrucciones para abrir el submenú pertinente en la OSD (on screen display). [LC500-NA]BN68-03219A-01L03.indb 3 2010-09-27 오전 10:49:504

Listado de características

y Excelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD que no

exigen una suscripción sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodificador).

y Media Play: Permite reproducir algunos archivos de música e imágenes guardados en un dispositivo USB (pág. 25).

y Autodiagnóstico: Permite comprobar si la imagen y el sonido funcionan normalmente (pág. 24).

Asegúrese de que los siguientes elementos se incluyen con el televisor de pantalla LCD. Si falta alguno, póngase en contacto con su

El color y la forma de los componentes pueden variar según los modelos.

y Mando a distancia (BN59-01006A) y pilas (2 x AAA)

y Manual del usuario

y Tarjeta de garantía / Guía de seguridad / Guía rápida de configuración

y Paño de limpieza (BN63-01798B)

y Cable de alimentación

Soporte de protección

Consulte la guía para instalar el soporte.

Soporte (1 unidad) Soporte de la guía (1 unidad) Tornillos (8 unid.)

Siga los pasos que se indican a continuación para conectar el televisor al soporte.

1. Conecte el soporte de la guía con el soporte mediante los cuatro tornillos (M4 x L12), tal como se muestra.

2. Con el televisor levantado, conéctelo al soporte, tal como se

3. Atornille los dos tornillos (M4 x L12) en la posición 1 y los

otros dos tornillos (M4 x L12) en la posición 2.

Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte y el soporte de la guía.

Asegúrese de que al menos dos personas levanten y muevan el televisor.

Levante el producto y apriete los tornillos. Si aprieta los tornillos sin levantar el TV LCD, éste se puede inclinar hacia un lado.

El color y la forma del producto pueden variar según el modelo.

Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

SOURCE E Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este

botón como lo haría con el botón ENTER E

del mando a distancia.

MENU Muestra un menú en pantalla, la OSD (visualización en pantalla), de las funciones del TV.

Ajustar el volumen. En la OSD, utilice los botones

de igual modo que los botones

◄ y ► del mando a distancia.

Cambian los canales. En la OSD, utilice los botones

de igual modo que los botones

▼ y ▲ del mando a distancia.

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.

Enciende o apaga el televisor.

No deje el televisor en modo de espera durante períodos largos de tiempo (cuando esté de vacaciones, por ejemplo). Aunque esté apagado

continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación. AltavocesIndicador de encendidoSensor del mando a distancia [LC500-NA]BN68-03219A-01L03.indb 6 2010-09-27 오전 10:49:527

Aspecto general del mando a distancia

Instalación de las pilas (tamaño de las pilas: AAA)

Utilice el mando a distancia a menos de 7 metros (23 pies) del

Una luz muy brillante puede afectar al funcionamiento del mando a

distancia. No lo utilice cerca de luces fluorescentes o de neón.

El color y la forma pueden variar según el modelo. MTS CCP.SIZEA B C DEnciende y apaga el televisor.Vuelve al canal anterior.Cambia los canales.Muestra y selecciona las fuentes de vídeo disponibles (pág. 13).Muestra información en la pantalla del televisor.Muestra la lista de canales favoritos en la pantalla (pág. 14).Muestra la lista de canales en la pantalla (pág. 14).Selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú.Sale del menú.MTS: Press to choose stereo, mono or Separate Audio Program (SAP broadcast) (pág.19).P.SIZE: Selects the picture size (pág. 17).CC: Controls the caption decoder (pág. 22).Pulse para acceder directamente a los canales.Pulse este botón para seleccionar canales adicionales (digitales) emitidos por la misma emisora. For example, to select channel “54-3”, press “54”, then press “–” and “3”.Ajusta el volumen.Hace que aparezca la OSD.Seleccionar rápidamente las funciones que se usan con mayor frecuencia.Muestra Media Play (USB) (pág. 25).Vuelve al menú anterior.Botones que se utilizan en los menús Lista de canales, Media Play (USB), etc.Corta temporalmente el sonido. [LC500-NA]BN68-03219A-01L03.indb 7 2010-09-27 오전 10:49:538

Introducción EspañolConexión de una antenaCuando el televisor se enciende por primera vez, los parámetros básicos se inician de forma automática. ✎ Conexión del cable de alimentación y la antena.Plug & Play (configuración inicial) Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros básicos. Pulse el botón POWER P

. Plug & Play sólo está disponible cuando la fuente Entrada está configurada como TV.

✎ Para volver al paso anterior, pulse el botón rojo. 1 Selección de un idioma

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E

. Seleccione el idioma deseado para la OSD (on screen display).

2 Selección de Demo comercio o Uso domiciliario

Pulse los botones ◄ o ► y a continuación pulse el botón ENTER E

y Seleccione el modo Uso domiciliario. El modo Demo comercio se utiliza en los entornos comerciales. y Recupere la configuración de la unidad desde Demo comercio a Uso domiciliario (estándar): Pulse el botón del volumen del televisor. Cuando vea la OSD del volumen mantenga pulsado el botón MENU durante 5 segundos. 3 Selección de una antena

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E . Permite selecciona

Aire, Cable o Auto. 4 Selección de un canal

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER E . Seleccione la fuente del canal que desea memorizar. Al configurar la fuente de la antena en

Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal → Prog. Auto (pág. 14). ✎ Pulse el botón ENTER E en cualquier momento para interrumpir el proceso de memorización. 5 Configuración del Modo de relojConfigure el Modo Reloj automática o manualmente. y Auto: Permite seleccionar el modo DST (Horario de Verano) y la zona horaria..

y Manual: Permite configurar manualmente la hora y la fecha actuales (pág. 20).

6 Consulte la Guía de conexión HDSe muestra el modo de conexión para obtener una mejor calidad de pantalla HD. 7 Disfrute del TV.Pulse el botón ENTER E

. Si desea reiniciar esta función...

m → Configuración → Plug & Play → ENTER E Antena VHF/UHFANT OUTEntrada de alimentación o Cable Cable de antena (no suministrado)

[LC500-NA]BN68-03219A-01L03.indb 8 2010-09-27 오전 10:49:539 Español 02 Conexiones

Conexión a un dispositivo AV Uso de un cable HDMI o HDMI/DVI: Conexión HD (hasta 1080p)Para conseguir una mejor calidad de imagen HD es aconsejable utilizar la conexión HDMI.Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por satélite HD STB (decodificador) ✎ HDMI (DVI) IN / DVI AUDIO IN x

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI (DVI) IN para vídeo. Es posible que un reproductor de DVD, Blu-ray, receptor por cable HD o receptor por satélite HD STB necesite un cable DVI-HDMI (de DVI a HDMI) o un adaptador DVI-HDMI (de DVI a HDMI). Se necesita el terminal DVI AUDIO IN para el sonido.

x La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no funcione si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI. En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua, solicite una actualización. x

Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error de conexión. HDMI OUTDVI OUT R-AUDIO-L AUDIO OUT WR Dispositivo DispositivoRojo BlancoCable HDMI (no suministrado)Cable HDMI a DVII (no suministrado)Cable de audio (no suministrado) [LC500-NA]BN68-03219A-01L03.indb 9 2010-09-27 오전 10:49:5410

Uso de un cable de componentes (hasta 1080p) o audio/vídeo (sólo 480i)

Dispositivos disponibles: Reproductor de DVD, Blu-ray, decodificador, receptor por satélite STB, VCR

Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V.

Uso de una conexión de cable EX-Link

Dispositivos disponibles: Dispositivos externos que admiten Ex-Link.

EX-LINK: Conector sólo para servicio.

R W R GB R W Y R W R GB R W R W R W R B G Y Y VIDEO OUTPR PB Y COMPONENT OUT AUDIO OUT R-AUDIO-LAUDIO OUT R-AUDIO-L Dispositivo

Conexión a un dispositivo de audio

Uso de una conexión de cable óptico (digital)

Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theater DVD

televisor y del sistema.

El audio de 5,1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5,1

Cuando el receptor (amplificador o sistema Home Theater DVD) está encendido, se puede oír la salida de sonido del

terminal óptico del televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5,1 canales al amplificador o

sistema Home Theater DVD. Cuando la fuente es un componente digital, como un reproductor DVD/Blu-ray/receptor de

cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del

amplificador o del sistema Home Theater DVD. Si desea oír el audio de 5,1 canales, conecte el terminal de la salida de

audio digital del reproductor DVD/Blu-ray/decodificador/receptor por satélite STB directamente al amplificador o al sistema

R W OPTICAL Sistema de audio digital Rojo BlancoCable óptico (no suministrado) [LC500-NA]BN68-03219A-01L03.indb 11 2010-09-27 오전 10:49:5412 Español Conexiones

Conexión a un PC Uso de cables HDMI/DVI o D-subModos de visualización (entradas D-Sub y HDMI/DVI)La resolución óptima es 1920 x 1080 a 60 Hz.Modo ResoluciónFrecuencia horizontal (kHz)Frecuencia vertical (Hz) Frecuencia de reloj de píxeles (MHz)Polaridad de sincronización (H/V) IBM 640 x 350720 x 40031,46931,469 70,08670,087 25,17528,322 +/-

x En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI (DVI) IN. x No se admite el modo entrelazado. x Es posible que el aparato funcione incorrectamente si se selecciona un formato de vídeo que no sea estándar. x Los modos Independiente y Compuesto no se admiten. SOG (Sync On Green) no se admite.

Cómo desplazarse por los menús Antes de usar el televisor, siga los pasos siguientes para conocer cómo explorar el menú y seleccionar y ajustar las diversas funciones. S

A B C D 1 MENU botón: Muestra el menú principal en pantalla.2 ENTER E / Botón direccionales : Mueva el cursor y seleccione una opción. Confirme la configuración.3 RETURN botón: Vuelve al menú anterior.4 EXIT botón: Sale del menú en pantalla.Funcionamiento de la OSD (On Screen Display)El procedimiento de acceso puede variar según el menú seleccionado. 1

m Las opciones del menú principal se muestran en la pantalla:Imagen, Sonido, Canal, Configuración, Entrada, Aplicaciones, Soporte técnico. 2 ▼ / ▲Seleccione un icono con los botones ▲ o ▼. 3 ENTER E Pulse ENTER E para acceder al menú secundario. 4 ▲ / ▼Seleccione un menú secundario con los botones ▲ o ▼. 5 ◄ / ►Ajuste el valor de un elemento con los botones ◄ o ►. El ajuste de la visualización en pantalla puede variar según el menú seleccionado. 6 ENTER E Pulse ENTER E para confirmar una selección. 7

e Pulse EXIT. Funciones básicas

Cambio de la fuente de entrada

Lista de Entradas Se utiliza para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Blu-ray/decodificadores o receptores por satélite STB.

m → Canal → Lista de Entradas → ENTER E ■ TV / AV / Component / PC / HDMI/DVI ✎ Puede elegir solamente dispositivos externos que estén conectados al televisor. En Lista de Entradas, se resaltan las entradas conectadas. ✎ En Lista de Entradas, PC siempre está activado. Editar nombre

m → Entrada → Editar Nombre → ENTER E ■ Vídeo / DVD / Cable STB / Satélite STB / PVR STB /Receptor AV / Juego / Filmadora / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada. ✎ Cuando se conecta un ordenador con una resolución de 1920 x 1080 a 60 Hz al HDMI (DVI) IN, se debe configurar el puerto en el modo DVI PC en Editar nombre. ✎ Cuando se conecta un cable HDMI/DVI al puerto HDMI (DVI) IN, se debe configurar el puerto en los modos DVI PC o DVI en Editar Nombre. SOURCE

[LC500-NA]BN68-03219A-01L03.indb 13 2010-09-27 오전 10:49:5614 Español Funciones básicas Menú de canales ¦ Visualización de canales Lista de canales Añadir, borrar o establecer los canales favoritos y usar la guía de programas de las emisiones digitales.

m → Canal → Lista de canales → ENTER E Seleccione un canal en la pantalla Todos los canales, Canales agregados, Favoritos o Grabación con temporizador mediante la pulsación de los botones ▲ / ▼ y ENTER E . A continuación puede ver el canal seleccionado. ■Todos los canales: Muestra todos los canales disponibles actualmente. ■Canales agregados: Muestra todos los canales añadidos. ■ * Favoritos: Muestra todos los canales favoritos. ■Grabación con temporizador: Muestra todos los programas actualmente reservados. ✎ Uso de los botones de colores en la Lista de canales x

B Verde (Zoom): Aumenta o disminuye el número del canal. x Amarillo (Seleccionar): Selecciona varias listas de canales. Seleccione los canales que desee y pulse el botón amarillo para configurar todos los canales seleccionados al mismo tiempo. La marca c aparece a la izquierda de los canales seleccionados. x

T (Herramientas ): Muestra el menú de opciones Lista de canales. (Los menús de las opciones pueden cambiar, dependiendo de la situación.)Iconos de la pantalla de estado del canalIconos Función c Canal seleccionado. * Canal configurado como favorito. ) Programa reservado. ¦ Uso de los canales favoritos

→ Canal → Lista de canales → ENTER E Agregar a Favoritos / Borrar de Favoritos

t Configure los canales que vea con más frecuencia como favoritos. 1. Seleccione un canal y pulse el botón TOOLS. 2. Añada o borre un canal mediante el menú Agregar a Favoritos o Borrar de Favoritos, respectivamente.Para que aparezcan todos los canales favoritos, haga clic en el botón que se muestra a la derecha. ¦ Memorización de canales

t Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al TV (es decir, Aire o sistema de Cable). Prog. Auto ■ Aire: Señal de antena aérea. ■ Cable: Señal de antena del cable. ■ Auto: Antena aérea y de cable. CH LIST FAV.CH 2 Air

T Herramientas Canales agregados 2 Air

T Herramientas Canales agregados Borrar

Edición de nombre de canal

✎ NOTA x Al seleccionar el sistema de TV de cable: STD, HRC e IRC identifican los diversos tipos de sistemas de televisión por cable. Póngase en contacto con su proveedor de cable para averiguar el tipo de sistema de cable existente en su zona. En este momento ya se ha seleccionado el origen de la señal. x Una vez guardados todos los canales disponibles, se inicia la eliminación de los canales codificados. Vuelve a mostrarse el menú Prog. Auto. ¦ Edición de canales

→ Canal → Lista de canales → ENTER E Edición de nombre de canal 1. Seleccione un canal y pulse el botón TOOLS. 2. Edite el nombre del canal mediante el menú Edición de nombre de canal. ■ Edición de nombre de canal (sólo canales analógicos): Asigne un nombre de canal personal. ¦ Otras funciones

→ Canal → ENTER E Borrar canal encriptado Esta función se usa para filtrar los canales codificados después de que la programación automática haya finalizado. Puede tardar de 20 a 30 minutos.Cómo detener la búsqueda de canales codificados1. Pulse el botón ENTER E para seleccionar Detener.2. Pulse el botón ◄ para seleccionar Sí.3. Pulse el botón ENTER E

✎ Esta función sólo está disponible en el modo Cable. Lista de canales

→ Canal → Lista de canales → ENTER E Menú de opciones de Lista de canalesEstablezca cada canal mediante las opciones del menú Lista de canales: (Añadir / Borrar, Visual. tempor., Seleccionar todo / Deseleccionar todos). Los elementos del menú de opciones pueden variar según el estado del canal. 1. Seleccione un canal y pulse el botón TOOLS. 2. Seleccione una función y cambie la configuración. ■ Añadir / Borrar : Suprima o añada un canal para que se muestren los canales que desee. ✎

x Todos los canales borrados se mostrarán en el menú Todos los canales. x Un canal de color gris quiere decir que se ha suprimido. x El menú Añadir sólo aparece con los canales borrados. x Suprima un canal del menú Canales agregados o Favoritos de la misma manera. ■ Visual. tempor.: Se puede establecer que el canal que se desee se muestre automáticamente a una hora reservada. Para utilizar esta función, en primer lugar configure la hora actual.1. Pulse los botones ◄ / ► / ▲ / ▼ para seleccionar el canal que desee en la Lista de canales. 2. Pulse el botón TOOLS y seleccione Visual. tempor. 3. Desplácese arriba o abajo para ajustar la configuración en la caja o utilice los botones numéricos del mando a distancia para introducir la fecha y la hora. ✎

Si selecciona Una vez, Cada semana o Cada día en Repetir, puede introducir la fecha que desee.4. Seleccione Aceptar y pulse el botón ENTER E cuando haya terminado. ✎

x Sólo se pueden reservar los canales memorizados. x Los programas reservados se mostrarán en el menú Grabación con temporizador. x Cuando se ha seleccionado un canal digital, pulse el botón ► para ver el programa digital. ■ Seleccionar todo: Seleccione todos los canales de la lista.

■ Deseleccionar todos: Cancele todas las selecciones de canales. ✎ Sólo se puede seleccionar Deseleccionar todos si hay uno o más canales seleccionados. Grabación con temporizador (en Lista de canales)Puede ver, modificar o borrar un programa que haya reservado para ver. La visualización de Grabación con temporizador. Resalte un programa y pulse el botón TOOLS para mostrar las opciones. ■ Cambiar información: Cambie un programa que haya reservado para ver. Comience en el paso 3 de “Visual. tempor.” anterior. ■ Cancelar programaciones: Cancele un programa que haya reservado para ver. ✎ Así se borran los programas resaltados o seleccionados. [LC500-NA]BN68-03219A-01L03.indb 15 2010-09-27 오전 10:49:5816 Español Funciones básicas

■ Información: Muestre un programa que haya reservado para ver. (También se puede cambiar la información de reserva.) ✎ También puede ver la información resaltando un programa y pulsando el botón ENTER E

■ Seleccionar todo / Deseleccionar todos: Seleccione o deseleccione todos los programas reservados. Sintonia Fina (sólo canales analógicos)Si la recepción es clara, no tiene que realizar la sintonización fina del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, realice manualmente la sintonización fina del canal. Desplácese a izquierda o derecha hasta que la imagen se vea clara. ✎ La configuración se aplica al canal que se está viendo. ✎ Los canales que se han ajustado con sintonización fina se marcan con un asterisco “*” a la derecha del número de canal en la banda del canal. ✎ Para reiniciar la sintonía fina, seleccione Reiniciar.Menú de la imagen ¦ Cambio del modo de imagen preseleccionado

→ Imagen → Modo → ENTER E Modo

Seleccione el tipo de imagen preferido. ■ Dinámico : Adecuado para un entorno iluminado. ■ Normal: Adecuado para un entorno normal. ■ Cine: Adecuado para ver películas en un entorno oscuro.

¦ Ajuste de la configuración de la imagen

Luz de fondo / Contraste / Brillo / Definición /

m → Imagen → ENTER E El televisor tiene diferentes opciones de configuración para controlar la calidad de la imagen. ✎

x Cuando haga cambios en Luz de fondo,Contraste, Brillo, Definicion, Color o Tinte (V/R), la OSD también se ajustará. x En el modo PC, sólo se pueden realizar cambios en las opciones Luz de fondo, Contraste y Brillo. x La configuración de cada dispositivo externo conectado al televisor se puede ajustar y guardar. ¦ Cambio de las opciones de la imagen

Configuración avanzada

Imagen → Configuración avanzada → ENTER E (La configuración avanzada está disponible en los modos Normal / Cine)Si se comparan con los modelos anteriores, los nuevos televisores de Samsung muestran una imagen más precisa. ✎ En el modo PC, sólo se pueden cambiar Gamma y Balance de blanco.Conguración avanzadaTono del negro : Apagado ►Contraste Dinám. : BajoGamma : 0Gama de colores : OriginalBalance de blancoTono de piel : 0Mejora del perles : Encendido U Mover E Entrar R Regresar [LC500-NA]BN68-03219A-01L03.indb 16 2010-09-27 오전 10:49:5817 Español 03 Funciones básicas ■ Tono del negro (Apagado / Oscuro / Más oscuro / El más oscuro): Seleccione el nivel de negro para ajustar la profundidad de la pantalla. ■ Contraste Dinám. (Apagado / Bajo / Medio / Alto): Ajuste el contraste de la pantalla. ■ Gamma: Ajuste la intensidad del color primario.

■ Gama de colores (Automático / Original): Ajuste la gama de colores disponibles para crear la imagen. ■ Balance de blanco: Ajuste la temperatura del color para obtener una imagen más natural.Bal. Rojo / Bal. Verde / Bal. Azul: Ajuste la intensidad de cada color (rojo, verde, azul).Gan. Rojo / Gan. Verde / Gan. Azul: Ajuste el brillo de cada color (rojo, verde, azul).Reiniciar: Restablece los valores predeterminados de Balance de blanco. ■ Tono Piel: Mejore el tono rosado de "Tono Piel."

■ Mejora de perfiles (Apagado / Encendido): Mejora los bordes del objeto. Opciones de imagen

→ Imagen → Opciones de imagen → ENTER E

✎ En el modo PC sólo se pueden cambiar Tono Color y Tamaño. ■ Tono Color (Frío / Normal / Tibio1 / Tibio2) ✎ Tibio1 o Tibio2 se desactivan cuando el modo de imagen es Dinámico o Normal. ✎ La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. ■ Tamaño: Es posible que el receptor de satélite o cable tenga también su propia gama de tamaños de pantalla. Sin embargo, es muy aconsejable utilizar el modo 16:9 la mayoría de las veces.16:9: Ajusta la imagen al modo básico (16:9).Zoom1: Permite una ampliación moderada.Zoom2: Permite una ampliación más potente.Ajuste ancho: Amplía la relación de aspecto de la imagen para que se ajuste al ancho total de la pantalla. ✎ Disponible para las señales HD 1080i/720p en el modo 16:9.4:3: Ajusta la imagen al modo básico (4:3). ✎ No vea la televisión en formato 4:3 durante largos periodos de tiempo. Los rastros de bordes a la izquierda, derecha o centro de la pantalla pueden provocar un desgaste de la pantalla por la retención de la imagen que no está cubierto por la garantía.Ajuste pantalla: Muestra la imagen completa sin cortes cuando la entrada de la señal es HDMI (720p / 1080i / 1080p) o Componente (1080i / 1080p). ✎

x Después de seleccionar Zoom1, Zoom2 o Ajuste ancho: 1. Pulse el botón ► para seleccionar Posición. 2. Pulse el botón ENTER E

3. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo.4. Pulse el botón ENTER E

. 5. Pulse el botón ► para seleccionar Rein..6. Pulse el botón ENTER E para devolver a la imagen su posición predeterminada.

P.SIZE Opciones de imagen Tono Color : Normal ►Tamaño : 16:9Digital NR : AutoNivel de negro HDMI : NormalModo película : Apagado U Mover E Entrar R Regresar [LC500-NA]BN68-03219A-01L03.indb 17 2010-09-27 오전 10:49:5818 Español Funciones básicas

x Después de seleccionar Ajuste pantalla en los modos HDMI (1080i/1080p) o Componente (1080i/1080p), quizá deba centrar la imagen: 1. Pulse los botones ◄ o ► para seleccionar Posición.2. Pulse el botón ENTER E

. 3. Pulse los botones ▲, ▼, ◄ o ► para mover la imagen.4. Pulse el botón ENTER E

5. Pulse los botones ◄ o ► para seleccionar Rein.. 6. Pulse el botón ENTER E

x HD (alta definición): 16:9 - 1080i/1080p (1920x1080), 720p (1280x720) x La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.Fuente entrada Tamaño de imagenATV, AV, Component (480i, 480p)16:9, Zoom1, Zoom2, 4:3 DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p)16:9, 4:3, Ajuste ancho, Ajuste pantallaPC 16:9, 4:3 ■ Digital NR (Desactivado / Bajo / Medio / Alto / Auto): Si la señal de emisión que recibe el televisor es débil, puede activarse la función Digital NR para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla. ✎ Cuando la señal sea débil, intente otras opciones hasta que se vea una imagen de mejor calidad. ■ Nivel de negro HDMI (Normal / Bajo): Selecciona el nivel de negro en la pantalla para ajustar la profundidad de ésta. ✎ Disponible sólo en el modo HDMI. ■ Modo película (Apagado / Auto): Configura el televisor para detectar automáticamente y procesar las señales de las películas procedentes de todas las fuentes, y ajusta la imagen para conseguir una calidad óptima. ✎ Disponible en TV, AV, COMPONENT (480i/1080i) y HDMI(480i/1080i). Reinicio de la imagen (Aceptar / Cancelar) Restablece la configuración predeterminada del modo de la imagen actual. ¦ Ajuste del televisor con el ordenador Defina la fuente de entrada al PC.

→ Imagen → ENTER E Ajuste Automático

t Ajuste automáticamente los valores y las posiciones de la frecuencia y afine la configuración. ✎ No disponible en las conexiones a través del cable HDMI/DVI. Pantalla

■ Grueso / Fino: Elimina o reduce el ruido de la imagen. Si el ruido no desaparece sólo con la sintonización fina, realice los ajustes de frecuencia hasta el máximo (Grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla. ■ Posición PC: Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV. Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◄ o ► para ajustar la posición horizontal. ■ Reiniciar Imagen: Restablece la configuración predeterminada de la imagen. [LC500-NA]BN68-03219A-01L03.indb 18 2010-09-27 오전 10:49:5819 Español03 Funciones básicasUso del televisor como una pantalla de ordenador (PC)Configuración del software del PC (basado en Windows XP)Según la versión de Windows y la tarjeta de vídeo, las pantallas reales del PC pueden ser diferentes, pero se aplicará casi siempre la misma información de configuración básica. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)1. Haga clic en "Panel de control" en el menú de inicio de Windows.2. Haga clic en "Apariencia y temas" en la ventana "Panel de control" y aparecerá un cuadro de diálogo.3. Haga clic en “Pantalla” y aparecerá una cuadro de diálogo sobre la pantalla.4. Seleccione la ficha “Configuración” en el cuadro de diálogo. y Configuración correcta del tamaño (resolución) [Óptima: 1920 x 1080 píxeles] y Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es “60” o “60 Hz”. Si no, haga clic en “Aceptar” y salga del cuadro de diálogo.Menú del sonido ¦ Cambio del modo de sonido preseleccionado

→ Sonido → Modo → ENTER E Modo

■ Normal: Selecciona el modo de sonido normal.

■ Música: Refuerza la música por encima de las voces.

■ Cine: Ofrece el mejor sonido para películas.

■ Voz clara: Realza las voces respecto de los sonidos.

■ Favorito: Aumenta la intensidad del sonido de alta frecuencia para permitir una mejor audición a las personas con problemas de audición. ¦ Ajuste de la configuración del sonido

→ Sonido → Ecualizador → ENTER E Ecualizador Es posible ajustar los parámetros del sonido según las preferencias personales. ■ Modo: Selecciona el modo de sonido entre los valores predefinidos. ■ Balance I/D: Ajusta el balance entre los altavoces izquierdo y derecho. ■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajuste de ancho de banda): Ajusta el nivel de frecuencias específicas de ancho de banda. ■ Reiniciar: Restablece la configuración del ecualizador.

¦ Configuración del sonido

→ Sonido → ENTER E SRS TruSurround HD (Apagado / Encendido) Esta función proporciona una sensación de sonido surround virtual de 5.1 canales a través de un par de altavoces mediante la tecnología HRTF (Head Related Transfer Function). Idioma preferido (sólo canales digitales)El sistema de emisión de TV digital permite transmitir simultáneamente muchas pistas de audio (por ejemplo, traducciones simultáneas del programa en otros idiomas). ✎ Sólo se puede seleccionar uno de los idiomas que ofrece la emisora. Sonid Multi-track (MTS) (sólo canales analógicos) ■ Mono: Elija para canales que emiten en monoaural o si tiene dificultades con la recepción de señales estéreo. ■ Estéreo: Elija para canales que emiten en estéreo. ■ SAP: Elija esta opción para escuchar el programa de audio independiente, que normalmente es una traducción de otro idioma. ✎ En función del programa concreto que se emita, puede escuchar en modo Mono, Estéreo o SAP. Vol.Auto (Apagado / Normal) Debido a que cada estación emisora tiene sus propias condiciones de señal, el volumen puede variar si cambia de canal. Esta función permite ajustar automáticamente el volumen de un canal disminuyendo la salida de sonido cuando la señal de modulación es alta o aumentando la salida de sonido cuando la señal de modulación es baja.

[LC500-NA]BN68-03219A-01L03.indb 19 2010-09-27 오전 10:49:5920 Español Funciones básicas

Altavoz de TV) Debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio se puede originar un eco. En tales casos, establezca TV como Altavoz externo. ✎ Cuando Seleccionar altavoz está establecido como Altavoz externo, los botones de volumen y MUTE no funcionan y se limita la configuración del sonido. ✎ Compruebe si Seleccionar altavoz está establecido como Altavoz externo. x Altavoz de TV: Apagado, Altavoz externo: Encendido ✎ Compruebe si Seleccionar altavoz está establecido como Altavoz de TV. x Altavoz de TV: Encendido, Altavoz externo: Encendido ✎ Si no hay señal de vídeo, ambos altavoces se silencian. Reinicio del sonido (Aceptar / Cancelar) Restablezca todas las configuraciones de sonido predeterminadas de fábrica.Menú de configuración ¦ Configuración de la hora

→ Configuración → Hora → ENTER E Hora

■ Reloj: La configuración del reloj se utiliza en diferentes funciones del temporizador del televisor. O La hora actual aparecerá siempre que se pulse el botón INFO. ✎ Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.Modo Reloj (Auto / Manual) – Auto: Configure la hora automáticamente con la hora de un canal digital. ✎ La antena debe estar conectada para poder ajustar la hora automáticamente. – Manual: Establezca la hora actual manualmente. ✎ Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente.Config. Reloj: Configure manualmente Mes, Día, Año, Hora, Minuto y am/pm. ✎ Sólo disponible si Modo Reloj está configurado como Manual. ✎ Puede ajustar Mes, Día, Año, Hora y Minuto directamente pulsando los botones numéricos del mando a distancia.Zona Tiempo: Seleccione la zona horaria. ✎ Esta función sólo está disponible si el Modo Reloj está configurado como Auto.DST (Horario de Verano) (Apagado / Encendido): Activa o desactiva la función del horario de verano. ✎ Esta función sólo está disponible si el Modo Reloj está configurado como Auto. ¦ Uso del temporizador de desconexión

→ Configuración → Hora → Temporizador → ENTER E ■ Temporizador t

Apaga automáticamente el televisor tras un periodo de tiempo establecido. (30, 60, 90, 120, 150 y 180 minutos). ✎ Para cancelar Temporizador seleccione Apagado. ¦ Activación y desactivación del temporizador

→ Configuración → Hora → Temporizador 1 → ENTER E Puede ajustar el TV para que se encienda automáticamente a la hora prefijada. ■ Temporizador 1 / Temporizador 2 / Temporizador 3: La activación y desactivación del temporizador se puede configurar de tres maneras. Debe ajustar el reloj en primer lugar.10 TV Cable 300 00 am00 00 am ▲

▼ Temporizador 1Hora de encendidoHora de apagadoVolumenInactivoInactivo Dom Lun Mar Mié Jue Vie Sáb Una vezContenidoRepetir L Mover U Ajustar E Entrar R Regresar [LC500-NA]BN68-03219A-01L03.indb 20 2010-09-27 오전 10:49:5921 Español 03 Funciones básicas Hora de encendido / Hora de apagado: Puede configurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la configuración deseada, establézcalo en Activar.Volumen: Configure el nivel de volumen deseado. Contenido: Seleccione el contenido TV o USB que se ha de reproducir cuando el televisor se encienda automáticamente. (USB se puede seleccionar sólo cuando el dispositivo USB está conectado al televisor) ✎

x Si no hay archivos de música en el dispositivo USB o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente. x Si sólo hay un archivo de fotos en el USB, la presentación no se reproducirá. x Si el nombre de la carpeta es demasiado largo, ésta no se seleccionará. x Cada USB que se utiliza está asignado a su propia carpeta. Cuando se utiliza más de un mismo tipo de USB, asegúrese de que la carpeta asignada a cada dispositivo USB tenga un nombre diferente. Repetir: Seleccione Una vez, Cada día, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual para configurarlo como más le convenga. Si selecciona Manual, puede configurar el día en que desee activar el temporizador. ✎ La marca c indica que se ha seleccionado el día. ✎ Apagado automático (sólo disponible cuando el televisor se ha encendido con el temporizador): El televisor se apagará automáticamente 3 horas después de que se haya dejado inactivo para prevenir un sobrecalentamiento. ¦ Programas de bloqueo

→ Configuración → ENTER E V-Chip Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.La opción V-Chip bloquea automáticamente los programas que no se consideran apropiados para los menores. El usuario debe introducir primero un código PIN (número de identificación personal) para configurar o cambiar las restricciones de V-Chip. ✎

x V-Chip no está disponible en los modos HDMI, Componente o PC. x El código PIN predeterminado para un televisor nuevo es “0-0-0-0”. x Perm. todo: Se pulsa para desbloquear todos los programas de televisión. x Bloq. todo: Se pulsa para bloquear todos los programas de televisión. ■ Bloqueo V-Chip (Apagado / Encendido): Puede bloquear los programas de TV clasificados. ■ Guías pater. TV: Puede bloquear los programas de TV según su clasificación. Esta función permite controlar lo que los niños pueden ver. – TV-Y: Niños pequeños / TV-Y7: Niños de más de 7 años /

TV-G: Todos los públicos / TV-PG: Supervisión paterna / TV-14: Mayores de 14 años / TV-MA: Audiencia adulta – Todo: Bloquea todas las clasificaciones de TV. / FV:

Violencia y fantasía / V: Violencia / S: Contenido sexual / L: Lenguaje grosero / D: Diálogo de contenido sexual ✎ La función V-Chip bloqueará automáticamente determinadas categorías que traten material más sensible. Por ejemplo, si bloquea la categoría TV-Y, automáticamente se bloqueará TV-Y7. De manera similar, si bloquea la categoría TV-G, todas las categorías del grupo “adolescente” quedarán bloqueadas (TV-G, TV-PG, TV-14 y TV-MA). Las subclasificaciones (D, L, S, V) funcionan de manera similar. Por lo tanto, si bloquea la subclasificación L en TV-PG, las subclasificaciones L en TV-14 y TV-MA se bloquearán automáticamente. ■ Clas. MPAA: Puede bloquear las películas según su clasificación. La Asociación americana de cinematografía (MPAA) ha creado un sistema de clasificación que proporciona a padres y tutores información sobre qué películas son apropiadas para los niños. – G: Todos los públicos (sin restricciones). / PG: Se sugiere la compañía de un adulto. / PG-13: Menores acompañados de un adulto. / R: Restringido. Menores de 17 acompañados por un adulto. / NC-17: Prohibido a menores de 17 años. / X: Sólo adultos. / NR: Sin clasificar. ✎ La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría PG-13, también se bloquearán automáticamente R, NC-17 y X. ■ Inglés Canadiense: Puede bloquear los programas de TV según la clasificación Inglés Canadiense. – C: Programación para niños menores de 8 años. / C8+: Programación generalmente considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. / G : Programación general, ideal para todas las audiencias. / PG : Supervisión paterna. / 14+: La programación contiene temas y contenidos que puede que no sean adecuados para menores de 14 años. / 18+: Programación para adultos. ✎ La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría G, automáticamente también se bloqueará PG, 14+ y 18+.

[LC500-NA]BN68-03219A-01L03.indb 21 2010-09-27 오전 10:49:5922 Español Funciones básicas

■ Francés Canadiense: Puede bloquear los programas de TV según la clasificación Francés Canadiense. – G : General / 8 ans+: Programación generalmente considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. / 13 ans+: Es posible que la programación no sea adecuada para niños menores de 13 años. / 16 ans+: La programación no es adecuada para niños menores de 16 años. / 18 ans+: Programación restringida para adultos. ✎ La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría 8 ans+, también se bloquearán automáticamente 13 ans+, 16 ans+ y 18 ans+. ■ Clasificación U.S. Descargable: La información de la restricción de bloqueo se puede usar mientras se ven los canales DTV. ✎

x Si la información no se descarga desde la emisora, el menú Clasificación U.S. Descargable está desactivado. x La información de la restricción de bloqueo se puede descargar automáticamente mientras se ven los canales DTV. Esto puede tardar algunos segundos. x El menú Clasificación U.S. Descargable está disponible después de que la información se haya descargado desde la emisora. Sin embargo, según el tipo de información de la emisora, el menú podría no estar disponible para su uso. x Los niveles de restricción de bloqueo difieren según la emisora. El nombre de menú predeterminado y Clasificación U.S. Descargable cambian según la información descargada. x Aunque configure la visualización en pantalla en otro idioma, el menú Clasificación U.S. Descargable siempre lo verá en inglés. x La clasificación bloqueará automáticamente determinadas categorías que traten material más sensible. x Los títulos de clasificación (por ejemplo, nivel de humor, etc.) y las clasificaciones de televisión (por ejemplo, DH, MH, H, etc.) pueden diferir según la emisora. ■ Cambiar Código: Aparecerá la pantalla para cambiar el código. Escriba un nuevo código PIN de 4 dígitos. En cuanto se introducen los 4 dígitos, aparece la pantalla Confirmar Nuevo Código. Vuelva a escribir los 4 dígitos. Cuando desaparezca la pantalla de confirmación, el código quedará memorizado.Cómo ver un canal restringido.Si el TV se sintoniza en un canal restringido, V-Chip lo bloqueará. La pantalla quedará en blanco y aparecerá el siguiente mensaje:Este canal esta bloqueado por el V-Chip. Introduzca PIN para desbloquear. ✎ Si olvida el código PIN, pulse los botones del mando a distancia en el siguiente orden para reiniciar el código a “0-0-0-0”: POWER (apagar) → MUTE → 8 → 2 → 4 → POWER(encender) ¦ Otras funciones

→ Configuración → ENTER E Idioma Ajuste el idioma de los menús.

1. Seleccione Idioma del menú y pulse el botón ENTER E

. 2. Seleccione el idioma que desee y pulse el botón ENTER E

✎ Elija una opción entre English, Español y Français. Subtítulo (Mensajes de texto en pantalla) ■ Subtítulo (Apagado / Encendido): Puede activar o desactivar la función de subtítulos. Si los subtítulos no están disponibles, no se mostrarán en la pantalla. ✎ La función de subtítulos no está disponible en los modos Componente, HDMI ni PC. ■ Modo de Subtítulo: Puede seleccionar el modo de subtítulo deseado. ✎ La disponibilidad de los subtítulos depende del programa que se esté emitiendo.Programado / CC1~CC4 / Texto1~Texto4: (sólo canales analógicos) La función de subtítulos analógicos funciona tanto en el modo de canal de televisión analógica como cuando la señal se dirige de un dispositivo externo al televisor. (Según la señal de transmisión, la función de subtítulos analógicos puede funcionar con canales digitales.)Programado / Servicio1~Servicio6 / CC1~CC4 /Texto1~Texto4: (sólo canales digitales) La función de subtítulos digitales funciona con canales digitales. ✎ Es posible que Servicio 1~6 no estén disponibles en el modo de subtítulos digitales según el tipo de emisión. CC

[LC500-NA]BN68-03219A-01L03.indb 22 2010-09-27 오전 10:50:0023 Español 03 Funciones básicas

■ Opciones - Subtítulos Dig.: (sólo canales digitales) Tamaño: Las opciones incluyen Programado, Pequeño, Normal y Grande. El valor predeterminado es Normal.Estilo fuente: Las opciones incluyen Programado y Estilo del 0 al 7. El valor predeterminado es Estilo0.Color de primer plano: Las opciones incluyen Programado, Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del texto. El valor predeterminado es Blanco.Color de fondo: Las opciones incluyen Programado, Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del fondo de los subtítulos. El valor predeterminado es Negro.Opacidad de primer plano: Ajusta la opacidad del texto. Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.Opacidad de fondo: Ajusta la opacidad del fondo de los subtítulos. Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.Regresar al Predeterminado: Esta opción reajusta las opciones Tamaño, Estilo fuente, Color de primer plano, Color de fondo, Opacidad de primer plano y Opacidad de fondo a sus valores predeterminados. ✎

x Las Opciones - Subtítulos Dig. sólo están disponibles cuando Programado y Servicio1 ~ Servicio6 se pueden seleccionar en el Modo de Subtítulo. x La disponibilidad de los subtítulos depende del programa que se esté emitiendo. x El valor Programado sigue los estándares establecidos por el emisor. x Las opciones de color de primer plano y color de fondo no se pueden ajustar con el mismo color. x No puede establecer la Opacidad de primer plano y la Opacidad de fondo como Transparente. Modo Juego (Apagado / Encendido) Cuando se conecta una videoconsola como PlayStation™ o Xbox™, se puede experimentar una sensación más realista al seleccionar el modo de juegos. ✎

x Precauciones y limitaciones del modo de juego. – Si desea desconectarse de la consola de videojuegos y conectarse a otro dispositivo externo, ajuste la opción Modo Juego como Apagado en el menú de configuración. – Si visualiza el menú de TV en el Modo Juego, la pantalla tiembla ligeramente. x Modo Juego no está disponible cuando la fuente de entrada está en el modo TV o PC. x Tras conectar la consola de videojuegos, configure Modo Juego como Encendido. Desgraciadamente, puede que advierta una reducción en la calidad de la imagen. x Si el Modo Juego está Encendido: – El modo Imagen se configura como Normal y el de Sonido como Cine. – Ecualizador no está disponible. Melodía (Apagado / Bajo / Medio / Alto) Establezca que una melodía se oiga cuando el televisor se encienda o se apague. ✎

x La melodía no se reproduce. – Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE. – Cuando no hay salida de sonido desde el televisor porque se ha reducido al mínimo con el botón VOL –. – Cuando la función de temporizador ha apagado el televisor. ¦ Soluciones económicas

→ Configuración→ ENTER E La función ecológica se puede utilizar para mejorar el ahorro de energía. Ahorro energía (Apagado / Bajo / Medio / Alto

/ Auto) Esta función ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si desea ver la televisión por la noche, ajuste la opción del modo Ahorro energía en Alto; sus ojos se lo agradecerán y, además, reducirá el consumo de energía. [LC500-NA]BN68-03219A-01L03.indb 23 2010-09-27 오전 10:50:0024 Español Funciones básicas

Menú de asistencia técnica

✎ El autodiagnóstico puede tardar unos segundos; es parte del funcionamiento normal del televisor. ■ Prueba de imagen: Se utiliza para comprobar si hay problemas en la imagen.Sí: Si no se muestra el patrón de prueba o hay ruido en el patrón de prueba, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda.No: Si el patrón de prueba se muestra correctamente, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo. ■ Prueba de sonido: Utilice el sonido de la melodía incorporada para comprobar si hay problemas con el sonido. ✎ Si no oye sonido en los altavoces del televisor, antes de realizar la prueba de sonido, asegúrese de que Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido. ✎ La melodía se oirá durante la prueba aunque Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón MUTE.Sí: Si sólo puede oír sonido de un altavoz o no se oye sonido durante la prueba de sonido, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda.No: Si puede oír sonido de los altavoces, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo. ■ Intensidad señal: (Sólo canales digitales) La calidad de la recepción de un canal HD es perfecta o los canales no están disponibles. Ajuste la antena para aumentar la intensidad de la señal. Actualización del software Samsung puede ofrecer actualizaciones para el firmware del televisor en el futuro. Visite Samsung.com o póngase en contacto con el centro de llamadas de Samsung en 1-800-SAMSUNG (726-7864) para recibir información acerca de la descarga de las actualizaciones y del uso de un controlador USB. Las actualizaciones se pueden realizar conectando una unidad USB al puerto USB. ✎ Cuando se actualiza el software, la configuración de vídeo y audio que se haya efectuado vuelve a la configuración predeterminada (de fábrica). ✎ Es aconsejable anotar la configuración para recuperarla fácilmente después de la actualización. Guía de conexión HD Consulte esta información cuando conecte dispositivos externos al televisor. Contacto con Samsung Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede buscar información relacionada con nuestro centro de llamadas, para descargar los productos y el software. [LC500-NA]BN68-03219A-01L03.indb 24 2010-09-27 오전 10:50:0025 Español04 Funciones avanzadas Funciones avanzadas Media PlayMEDIA.PDisfrute de archivos de fotos, música y almacenados en un dispositivo de clase de almacenamiento masivo (MSC) USB.

¦ Conexión de un dispositivo USB 1. Encienda el televisor. 2. Conecte un dispositivo USB que contenga archivos de fotos, o música al terminal USB que se encuentra en el lateral del televisor.3. Cuando el USB está conectado al televisor, aparece una ventana emergente. A continuación puede seleccionar Media Play. ¦ Uso del menú Media Play Visualización de una foto (o una presentación) 1. Pulse el botón MENU. Pulse los botones ▲ o ▼ para seleccionar Aplicaciones, a continuación, pulse el botón ENTER E

2. Pulse los botones ▲ o ▼ para seleccionar Media Play (USB) y, a continuación, pulse el botón ENTER E

3. Pulse los botones ▲ o ▼ para seleccionar el dispositivo de memoria USB correspondientey, a continuación, pulse el botón ENTER E

✎ El menú Media Play puede variar según el dispositivo de memoria USB conectado al televisor. ✎ Algunos dispositivos quizás no se admitan por problemas de compatibilidad. 4. Pulse los botones ◄ o ► para seleccionar (Photo, Music, Setup), y a continuación, pulse el botón ENTER E

✎ Puede que no funcione correctamente con archivos multimedia sin licencia. ✎ Lista de lo que debe saber antes de utilizar Media Play (USB) x En un nombre de carpeta o de archivo (foto, música) sólo se deben utilizar caracteres alfanuméricos. x

El sistema de archivos sólo admite el FAT16/32. (No se admite el sistema de archivo NTFS.) Algunos tipos de dispositivos de audio y cámaras digitales USB pueden no ser compatibles con este televisor. x Media Play (USB) sólo admite el dispositivo de clase de almacenamiento masivo (MSC) USB. MSC es un dispositivo de clase de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son las unidades de almacenamiento en miniatura y los lectores de tarjetas Flash. (No se admite ni el HUB ni el USB.) x

Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos. x

Conecte directamente al puerto USB del televisor. Si utiliza una conexión con un cable independiente, puede haber problemas de compatibilidad con el USB.PhotoPhoto Music Setup SUM 307.2MB/973.7MB MusicPhoto Music SetupSUM307.2MB/973.7MB DSC_0558.JPG

Unidad USB Panel lateral del TV

[LC500-NA]BN68-03219A-01L03.indb 25 2010-09-27 오전 10:50:0126 Español Funciones avanzadas

x Sólo se admiten los formatos de archivo mp3 y jpeg. x

El formato mp3 del reproductor multimedia (USB) sólo admite archivos de música con una frecuencia de muestreo alta (32 kHz, 44,1 kHz o 48 kHz). x Se recomienda el formato jpeg secuencial. x No desconecte el dispositivo USB mientras se esté cargando. x MTP (Media Transfer Protocol) no se admite. x La duración de la reproducción de un archivo mp3 puede visualizarse como “00:00:00” si la información del tiempo de reproducción no se encuentra en el inicio del archivo. x Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla. x Las listas de fotos o música muestran hasta 300 carpetas o archivos. x Según el tamaño del archivo, el proceso de carga puede requerir cierto tiempo. x Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir. x

La tecnología Gestión de derechos digitales (DRM) admite la creación, la distribución y la gestión de contenidos de modo

integrado y general, incluida la protección de los derechos e intereses de los proveedores de los contenidos, la prevención de copias ilegales de los contenidos, así como la gestión de cobros y acuerdos. x

El modo de ahorro de energía de algunas unidades de disco duro externas se puede desactivar automáticamente cuando éstas se conectan al televisor. x

Si se utiliza un cable de extensión USB, es posible que el dispositivo USB no se reconozca o que los archivos del dispositivo no se puedan leer. x

Si no se reconoce un dispositivo USB conectado al televisor, la lista de archivos del dispositivo está dañada o un archivo de la lista no se reproduce, conecte el dispositivo USB al ordenador, formatee el dispositivo y compruebe la conexión. x

Si un archivo eliminado del ordenador se puede encontrar todavía cuando se ejecuta Media Play, utilice la función “Vaciar papelera de reciclaje” del ordenador para eliminarlo permanentemente. Photo Visualización de una foto (o una presentación) 1. Pulse el botón INFO ara mostrar la opción Ver, Inic. vis. aut., Borrar, Borrar todo, Deselecc. todos. 2. Pulse los botones ▲ o ▼ para seleccionar Inic. vis. aut. y pulse el botón ENTER E

✎ En la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento. ✎ Los archivos MP3 se pueden reproducir automáticamente durante la presentación si Música de fondo está configurada como Encendido de manera predeterminada. Para que esta función sea posible, los archivos MP3 y otros archivos de fotos deben estar en la misma carpeta del dispositivo de memoria USB. ✎

Pulse el botón INFO durante la presentación para configurar las opciones siguientes Velocidad visionado automático, Música de

fondo, Configuración de la música de fondo, Lista. Pulse los botones ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTER E

. – Una vez configurada la opción, pulse el botón ENTER E para realizar el cambio. ✎

Pulse el botón INFO durante la presentación para configurar las opciones siguientes Inic. vis. aut., Zoom, Girar, Lista. Pulse los

botones ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTER E

. – Una vez configurada la opción, pulse el botón ENTER E para realizar el cambio.

Photo Photo Music SetupSUM307.2MB/973.7MB Music Photo Music SetupSUM307.2MB/973.7MB DSC_0558.JPG 580 44078.0KB03 / 14 SUM

04 Funciones avanzadas

Icono de la lista de música

Icono de desplazarse a carpeta de nivel anterior

El archivo seleccionado se visualiza en la parte superior con su tiempo de

1. Para seleccionar todos los archivos o uno solo, pulse el botón INFO para ver

los menús de Música.

Pulse el botón ENTER

para seleccionar Reproducción (or Repr. archivo

selecc.), Repetir música, Borrar (or Borrar archivo sel.), Borrar todo or

2. Pulse los botones ▲ o ▼ para ir a un icono y pulse el botón ENTER

Si se pulsa el botón ENTER

sobre un icono de nota musical,

inmediatamente se reproduce el archivo de música.

Pulse el botón ENTER

sobre el icono de una carpeta para mostrar los

archivos de música incluidos en dicha carpeta.

■ Reproducir: Seleccionar para reproducir archivos MP3.

Este menú sólo muestra archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan

guardado en el mismo dispositivo USB.

Para ajustar el volumen de la música, pulse los botones

del mando a distancia. Para silenciar el sonido, pulse el

MUTE del mando a distancia.

■ Repetir música (Encendido / Apagado): Seleccione para reproducir repetidamente todos los archivos MP3 de la carpeta actual.

Reproducción de música

y Sólo se muestran los archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en

el mismo dispositivo USB.

y Si, al reproducir archivos MP3, el sonido no se oye correctamente, ajuste Ecualizador y SRS TruSurround HD en el menú Sonido. (Un

archivo MP3 demasiado modulado puede ocasionar problemas de sonido.)

y Iconos de información de la función de la música

Repetir música está establecido como Encendido.

Repetir música está establecido como Apagado.

Cuando se pulsa el botón

(Pausa) del mando a distancia mientras se está reproduciendo música.

Cuando se pulsa el botón

USB Ene 7, 20101/4 Página  Seleccionar  Mover

Opción Reproducir Regresar Carpeta superiorCarpetaRepr. archivo selecc.  Repetir música : ApagadoBorrar archivo sel.Borrar todoDeselecc. todos 

[LC500-NA]BN68-03219A-01L03.indb 27 2010-09-27 오전 10:50:0328 Español Funciones avanzadas

Configuración Uso del menú de configuración ■ Velocidad visionado automático: Permite seleccionar la velocidad de

presentación del visionado automático. Puede seleccionar Rápido, Normal o Lento. ■ Música de fondo: Se selecciona para determinar si se desea reproducir un archivo MP3 durante el visionado automático. Puede seleccionar Música Encendido o Música Apagado. ■ Configuración de la música de fondo: Cuando se está realizando una presentación, se puede cambiar a Configuración de la música de fondo para seleccionar un archivo de música y escucharlo. Seleccione un archivo MP3 como música de fondo. ■ Repetir música: Se selecciona para determinar si se desea repetir la reproducción de la música cuando se han reproducido todos los archivos MP3 de esta carpeta. ■ Salvapantallas: Puede configurar el tiempo de espera necesario para que se ejecute el salvapantallas. El salvapantallas aparecerá si no

se pulsa ningún botón durante 4 hora, 8 hora o 10 hora.

■ Retirar con seg: Se puede quitar el dispositivo del televisor con seguridad. Reproducción de archivos de música/fotos seleccionados y Pulsar el botón amarillo. y Repita el proceso anterior para seleccionar los archivos de fotos/música que desee.

✎ Las fotos o los archivos seleccionados se marcan con el símbolo c . Para cancelar la selección, pulse de nuevo el botón amarillo. y Pulse el botón � (Reproducir) / ENTER E para reproducir las fotos o archivos seleccionados.

Photo Photo Music SetupSUM307.2MB/973.7MB Music Photo Music SetupSUM307.2MB/973.7MBDSC_0558.JPG580 44078.0KB03 / 14SUM* Photo

USB Velocidad visionado automático : RápidoMúsica de fondo : ApagadoConguración de la música de fondoRepetir música : EncendidoSalvapantallas : 4 horaRetirar con seg

[LC500-NA]BN68-03219A-01L03.indb 28 2010-09-27 오전 10:50:0329 Español 05 Información adicional

Instalación del montaje mural Montaje del soporte de protecciónAl instalar el televisor en una pared, coloque el soporte de protección como se indica.Instalación del equipo de montaje mural El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared. Si desea más información sobre la instalación de

los componentes para el montaje mural, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación

del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor.Especificaciones del equipo de montaje mural (VESA) ✎ El kit de montaje mural se vende por separado. Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción, póngase en

contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales. ✎

x Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente. x

Al adquirir el equipo de montaje mural, también se distribuye un manual de instalación detallado y todas las piezas necesarias para el montaje. x No use tornillos que no cumplan las especificaciones de tornillos estándar VESA. x

No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de tornillos estándar VESA. Los tornillos que sean demasiado largos pueden causar daños en el interior del televisor. x Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar dependiendo de las especificaciones del montaje mural. x

No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes. x Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto. x No monte el televisor con una inclinación de más de 15 grados. x Son necesarias dos personas para montar el televisor en la pared. Información adicional Soporte de protección [LC500-NA]BN68-03219A-01L03.indb 29 2010-09-27 오전 10:50:0330

Información adicional

Especificaciones VESA

Tornillo estándar Cantidad

No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga

eléctrica con riesgo de causar lesiones personales.

Bloqueo antirrobo Kensington

Samsung no suministra el bloqueo antirrobo Kensington. Es un dispositivo que

se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. El

aspecto y el método de bloqueo pueden ser diferentes a los que se muestran en la

ilustración según el fabricante. Consulte el manual proporcionado con el bloqueo

Kensington para obtener más información sobre el uso correcto.

” en la parte posterior del televisor. Junto al icono “

una ranura Kensington.

Siga estos pasos para bloquear el producto:

1. Enrolle el cable del bloqueo Kensington en un objeto estático voluminoso,

como una mesa o una silla.

2. Deslice el extremo del cable que tiene el cierre a través del extremo enrollado

del cable de bloqueo Kensington.

3. Inserte el dispositivo de bloqueo en la ranura Kensington del producto 1.

4. Cierre el bloqueo.

Para obtener instrucciones más exactas, consulte el manual del usuario proporcionado con el dispositivo de bloqueo.

El dispositivo de bloqueo debe adquirirse por separado.

La ubicación de la ranura Kensington puede variar según el televisor.

1 <Opcional><Parte posterior del televisor> [LC500-NA]BN68-03219A-01L03.indb 30 2010-09-27 오전 10:50:0431

05 Información adicional

Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, impida que los niños

se cuelguen del televisor o lo desestabilicen. El televisor podría caerse sobre ellos y causarles lesiones graves o incluso

la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el televisor. For added stability and

safety, you can purchase and install the anti fall device as described below.

Kit de soporte del televisor (se vende por separado):

The parts below are included in the TV Holder kit. Además, deberá proveerse de un tornillo para madera, un tornillo y un perno

u otro tipo de tornillo adecuado para la pared o el armario donde vaya a asegurar el soporte del televisor. We recommend a size

TV-Holder (BN96-15753A) Screw (M6xL16)

Instalación del soporte del televisor

Kit that is designated for your TV.

Use sólo el tornillo suministrado. Si utiliza un tornillo diferente podría dañar el televisor.

2. Firmly fasten the screw you provided (size M4xL20 or similar) to the wall or cabinet where the TV is to be installed.

Si va a utilizar el tornillo sobre una pared es aconsejable montarlo sobre un montante. Si esto no es posible, utilice un perno

para anclar el tornillo.

3. Tie the TV-Holder cord to the screw fastened on the wall or cabinet so that the TV is fixed. See the illustrations below.

Instale el televisor cerca de la pared para que no caiga.

Cuando instale el soporte del televisor en la pared, asegure el cable nivelado respecto al suelo o inclinado hacia abajo por

motivos de seguridad.

Compruebe de vez en cuando que el cable esté firme.

Cuando desee mover el televisor, debe quitar, primero, el cable de conexión.

4. Compruebe que todas las conexiones estén bien aseguradas. Periodically check the connections for any sign of fatigue or failure. Si

tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

Para adquirir el kit del soporte del televisor, póngase en contacto con el centro de atención al cliente de Samsung.

– In the United States: 1-800-SAMSUNG (1-800-726-7864)

Información adicional

Solución de problemas

Si cree que el televisor tiene un problema, compruebe primero esta lista de posibles problemas y soluciones. Si ninguno de los consejos

funciona, visite “www.samsung.com” y haga clic en Support o llame al centro de atención al cliente de Samsung al 1-800-SAMSUNG.

Problemas Soluciones y explicaciones

Imagen deficiente En primer lugar, ejecute la Prueba de imagen para confirmar que el televisor muestre correctamente la imagen de

prueba. (Vaya a MENU - Soporte técnico - Autodiagnóstico - Prueba de imagen) (pág. 24) Si la imagen de la prueba se muestra correctamente, la imagen deficiente puede provenir de la fuente o la señal.La imagen del televisor no se ve tan bien como en la tienda.• Si tiene un decodificador por cable/satélite analógico, cámbielo por un decodificador digital HD. Utilice un cable HDMI o de componentes para conseguir una calidad de imagen de alta definición (HD).• Suscriptores de cable/satélite: Pruebe con estaciones de alta definición (HD) en la oferta de canales.• Conexión de antena: Pruebe con emisoras de alta definición (HD) después de ejecutar la programación automática. ✎ Muchos canales de alta definición (HD) mejoran los contenidos SD (Standard Definition).• Ajuste la resolución de la salida de vídeo del decodificador de cable o satélite en 1080i o 720p.La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización.• La compresión de los contenidos de vídeo puede causar imágenes distorsionadas, especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción.• Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.• Los teléfonos móviles que se utilizan cerca del televisor (aproximadamente a 1 metro) pueden causar interferencias en la imagen del televisor digital y analógico. El color es de mala calidad o falta. • Si utiliza una conexión de componentes, compruebe que los cables de los componentes estén conectados en los terminales correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color o que la pantalla se quede en blanco. El color o el brillo es de mala calidad. • Ajuste las opciones de Imagen en el menú del TV. (vaya a los modos Imagen/Color/Brillo/Definición) (pág. 16)

• Ajuste la opción Ahorro energía en el menú Configuración (pág. 16).

• Intente reiniciar la imagen para ver la configuración de imagen predeterminada. (vaya a MENU - Imagen - Reinicio de la imagen) (pág. 18) Hay una línea de puntos en el borde la pantalla. • Si el tamaño de la imagen está establecido en Ajuste pantalla, cámbielo a 16:9 (pág. 17). • Cambie la resolución del decodificador de cable/satélite. La imagen se ve sólo en blanco y negro. • Si está utilizando una entrada compuesta AV, conecte el cable de vídeo (amarillo) en el terminal verde de la entrada 1 de componentes del televisor.Al cambiar de canal, la imagen se congela, se ve distorsionada o aparece con retraso.• Si está conectado al receptor de cable, reinicie éste. (vuelva a conectar el cable de alimentación y espere a que el decodificador se reinicie. Puede tardar unos 20 minutos.)• Establezca la resolución de salida del decodificador de cable en 1080i o 720p. Problemas del sonido En primer lugar, ejecute la Prueba de sonido para confirmar que el audio del televisor funciona correctamente.

(Vaya a MENU - Soporte técnico - Autodiagnóstico - Prueba de sonido) (pág. 24) Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal.No hay sonido o se oye demasiado bajo con el volumen al máximo.• Compruebe el volumen del dispositivo (decodificador de cable/satélite, DVD, Blu-ray, etc.) conectado al televisor. La imagen es buena pero no hay sonido. • Configure la opción Seleccionar altavoz como Altavoz de TV en el menú de Sonido (pág. 20). • Si utiliza un dispositivo externo, compruebe que los cables de audio estén conectados a los terminales de entrada de audio correctos del televisor.• Si utiliza un dispositivo externo, compruebe que la opción de salida de audio del dispositivo (por ejemplo, quizás deba cambiar la opción de audio del decodificador de cable a HDMI si tiene conectado HDMI al televisor).• Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente.• Si el televisor tiene un terminal de auriculares, asegúrese de que éstos no estén conectados.• Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo. Los altavoces hacen un ruido inapropiado. • Compruebe las conexiones del cable Compruebe que no haya un cable de vídeo conectado a una entrada de audio.• Para la conexión de la antena o el cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido.• Ejecute la Prueba de sonido como se ha explicado anteriormente. [LC500-NA]BN68-03219A-01L03.indb 32 2010-09-27 오전 10:50:0533

05 Información adicional

Problemas Soluciones y explicaciones

No hay imagen, no hay vídeo

El televisor no se enciende. • Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

• Compruebe que la toma de la pared funcione.

• Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a distancia.

Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

El televisor se apaga automáticamente. • Compruebe si la opción Temporizador está establecida en Apagado en el menú Configuración (pág. 20).

• Si el televisor está conectado a un PC, compruebe la configuración de la alimentación de éste.

• Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

• Cuando se ve la televisión con una conexión de antena o cable, el televisor se apaga tras 10-15 minutos si no hay

No hay imagen ni vídeo. • Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los

dispositivos externos).

• Establezca la salida de vídeo del dispositivo externo (decodificador de cable/satélite, DVD, Blu-ray, etc.) de modo

que coincida con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI,

se debe conectar a una entrada HDMI en el televisor.

• Compruebe que los dispositivos externos estén encendidos.

• Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia.

• Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo.

Conexión RF (Cable/Antena)

El televisor no recibe todos los canales. • Compruebe que el cable coaxial esté firmemente conectado.

• Ejecute Prog. Auto para añadir los canales disponibles a la lista de canales. Vaya a MENU - Canal - Prog. Auto,

seleccione Auto y asegúrese de que en el menú esté establecido el tipo correcto de señal de TV por cable. Hay 3

opciones (STD, HRC e IRC) (pág. 14)

• Compruebe la posición de la antena.

No hay subtítulos en los canales digitales. • Compruebe el menú de configuración de los subtítulos. Intente cambiar el Modo de Subtítulo Servicio1 a CC1

• Algunos canales no tienen datos de subtítulos.

La imagen se ve distorsionada: error de

macrobloques, microbloques, puntos,

• La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas

de movimiento rápido, como en los deportes y las películas de acción.

• Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.

Conexión de PC Aparece un mensaje de “Modo no compatible".

• Establezca la resolución de salida del PC de modo que coincida con la resolución admitida por el televisor (pág. 12).

“PC” siempre aparece en la lista de fuentes

aunque el PC no esté conectado.

• Esto es normal; “PC” siempre aparece en la lista de fuentes aunque no haya ningún PC conectado.

La imagen es buena pero no hay sonido. • If you are using an HDMI connection, check the audio output setting on your PC.

Barras horizontales rodantes de color púrpura/

verde y zumbidos en los altavoces del televisor

con la conexión del cable de componentes.

• Desconecte los terminales de audio izquierdo y derecho del decodificador. Si los zumbidos cesan, esto indica que

el decodificador tiene un problema en la conexión a tierra. Sustituya los cables de vídeo de componentes por una

La imagen no se muestra en pantalla completa. • En cada lado se muestran barras negras en los canales de alta definición (HD) cuando se muestran contenidos

• Se muestran barras negras en las partes inferior y superior cuando se ven películas que tienen diferente formato

• Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa.

El mando a distancia no funciona. • Cambie las pilas del mando a distancia; haga coincidir los polos (+/–).

• Limpie la ventana de transmisión del sensor del mando a distancia.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros.

El mando a distancia del cable/decodificador

no enciende ni apaga el televisor ni ajusta el

• Programe el mando a distancia del decodificador de cable/satélite para que haga funcionar el televisor. Consulte el

manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG.

[LC500-NA]BN68-03219A-01L03.indb 33 2010-09-27 오전 10:50:0534

Información adicional

Problemas Soluciones y explicaciones

Aparece un mensaje de “Modo no compatible". • Compruebe la resolución que admite el televisor y ajuste en consecuencia la resolución de salida del dispositivo externo. Consulte cómo configurar la resolución en la página 12 de este manual.Subtítulo en el menú del televisor aparece atenuado. • No se puede seleccionar Subtítulo Subtítulo en el menú del televisor cuando está conectado a través de HDMI o Component (pág. 22).• Se debe activar Subtítulo en el dispositivo externo (pág. 22).Se advierte un olor a plástico que proviene del televisor.• Este olor es normal y desaparece con el tiempo.La Intensidad señal del televisor no está disponible en el menú de prueba de autodiagnóstico.• Esta función sólo está disponible en los canales digitales con las conexiones de antena / RF / Coaxial (pág. 24).El televisor está inclinado hacia un lado. • Retire la base del soporte de televisor y vuelva a montarla. El menú del canal se ve atenuado (no disponible) • El menú Canal sólo está disponible cuando está seleccionada la fuente TV. La configuración se pierde después de 30 minutos o cada vez que se apaga el televisor. • Si el televisor está en el modo Demo comercio, la configuración del audio y la imagen se restablecerá cada 30

minutos. Cambie la configuración del modo Demo comercio al modo Uso domiciliario en el procedimiento

Plug & Play. Pulse el botón SOURCE para seleccionar el modo TV; vaya a MENU → Configuración → Plug & Play → ENTER E (pág. 8).Pérdida intermitente de audio o vídeo. • Compruebe las conexiones de los cables y vuelva a conectarlos.• La pérdida de audio o vídeo se puede deber a que los cables son demasiado rígidos o gruesos. Debe asegurarse de que los cables sean lo suficientemente flexibles para un largo periodo de uso. En un montaje mural del televisor, es aconsejable utilizar cables con conectores de 90 grados.Puede ver pequeñas partículas si mira de cerca el borde del marco del televisor• Esto es una particularidad del diseño del producto y no es un defecto.Aparece en la pantalla POP (anuncio de rótulo interno del televisor). • Seleccione el modo Uso domiciliario en el modo Plug & Play. Para obtener información, consulte la función Plug & Play (pág. 8). ✎

El panel LCD TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para

su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en

el rendimiento del aparato.

¦ Almacenamiento y mantenimiento

No rocíe agua ni ningún producto limpiador directamente sobre el

producto. Si penetra líquido en el producto se puede originar un

problema en el funcionamiento, un incendio o una descarga eléctrica.

Limpie el producto con un paño suave ligeramente humedecido con

[LC500-NA]BN68-03219A-01L03.indb 34 2010-09-27 오전 10:50:0635

05 Información adicional

TruSurround HD, SRS and symbol are trademarks of SRS Labs, Inc.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de

Aviso de la licencia del código abierto

En el caso de que se utilice un software de código abierto, la licencia sobre éste está disponible en el menú del producto.

El aviso de la licencia del código abierto sólo está disponible en inglés.

Resolución de pantalla

Consideraciones medioambientales

Temperatura de funcionamiento

Humedad de funcionamiento

Temperatura de almacenamiento

Humedad de almacenamiento

10°C a 40°C (50°F a 104°F)

10% al 80%, sin condensación

-20°C a 45°C (-4°F a 113°F)

5% al 95%, sin condensación

Soporte giratorio (izquierda / derecha)

(40,0 pulgadas medidas diagonalmente)

El diseño y las especificaciones pueden cambiar sin previo aviso.

Este dispositivo es un aparato digital de la Clase B.

Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

[LC500-NA]BN68-03219A-01L03.indb 35 2010-09-27 오전 10:50:0636

Información adicional

■ Vista frontal / Vista lateral

Nombre del modelo 1 2 3 4 5 6 7 8

LN40C500 38,2 35,0 19,7 22,8 23,3 25,7 3,1 9,5

■ Detalle del panel de terminales / vista posterior

Nombre del modelo 1 2 3 4 5 6

LN40C500 13,2 2,7 4,0 27,6 7,9 7,9

NOTA: No todos los dibujos están necesariamente a escala. Algunas dimensiones están sujetas a cambio sin previo aviso. Consulte las

dimensiones antes de efectuar la instalación del televisor. La empresa no se responsabiliza de los errores tipográficos o de impresión.

© 2010 Samsung Electronics America, Inc.

05 Información adicional

A Actualización del software 24

Ajuste automático 18

Conexión a un dispositivo de audio 11

Edición de canales 15

Espacio de instalación 2

Indicador de encendido 6

Lista de Entradas 13

M Mando a distancia 7

Memorización de canales 14

Música Modo de repetición 27

Resolución óptima 12

Seleccionar altavoz 20

Sintonización fina 16

Solución de problemas 32

Soporte de protección 29
