MANUAL DE USUARIO EA125501 SIEMENS

Encimera eléctrica empotrable

Observaciones importantes 47

Placas eléctricas 48

Antes del primer uso

Indicaciones de seguridad 47

Embalaje y aparatos usados

Superficies esmaltadas 50

Limpieza y mantenimiento 50

Eliminación de residuos

Superficies de acero inoxidable

Instalación de placa de cocción

Antes de la instalación

Preparación del mueble

Condiciones de garantía

Instalación de la placa de cocción

Conexión de la placa de cocción

Indicaciones de seguridad

Desmontaje de la placa de cocción

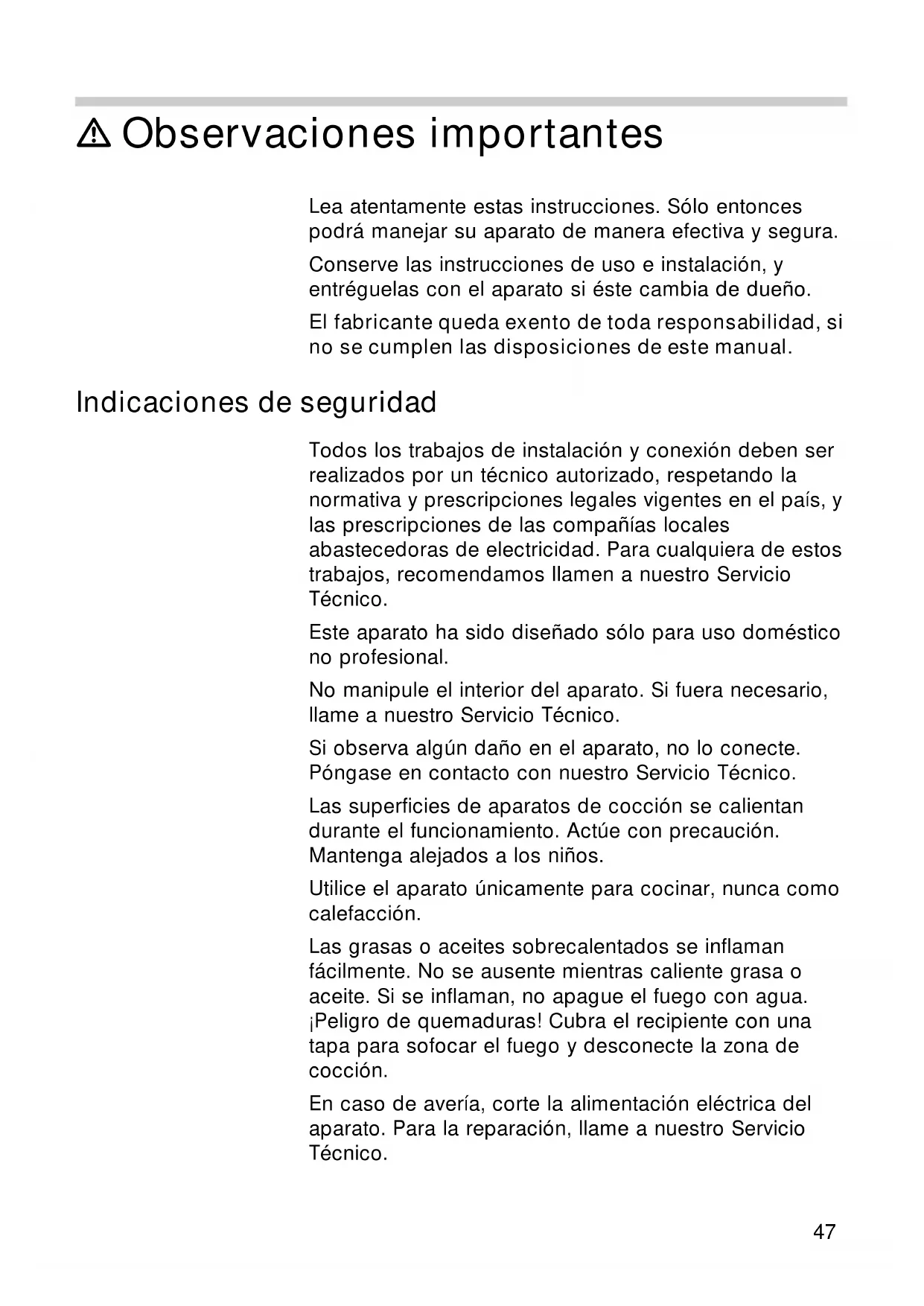

54m Observaciones importantes

Lea atentamente estas instrucciones. Sólo entonces

podrá manejar su aparato de manera efectiva y segura.

Conserve las instrucciones de uso e instalación, y

entréguelas con el aparato si éste cambia de dueño.

El fabricante queda exento de toda responsabilidad, si

no se cumplen las disposiciones de este manual.

Indicaciones de seguridad

Todos los trabajos de instalación y conexión deben ser

realizados por un técnico autorizado, respetando la

normativa y prescripciones legales vigentes en el país, y

las prescripciones de las compañías locales

abastecedoras de electricidad. Para cualquiera de estos

trabajos, recomendamos llamen a nuestro Servicio

Este aparato ha sido diseñado sólo para uso doméstico

No manipule el interior del aparato. Si fuera necesario,

llame a nuestro Servicio Técnico.

Si observa algún daño en el aparato, no lo conecte.

Póngase en contacto con nuestro Servicio Técnico.

Las superficies de aparatos de cocción se calientan

durante el funcionamiento. Actúe con precaución.

Mantenga alejados a los niños.

Utilice el aparato únicamente para cocinar, nunca como

Las grasas o aceites sobrecalentados se inflaman

fácilmente. No se ausente mientras caliente grasa o

aceite. Si se inflaman, no apague el fuego con agua.

¡Peligro de quemaduras! Cubra el recipiente con una

tapa para sofocar el fuego y desconecte la zona de

En caso de avería, corte la alimentación eléctrica del

aparato. Para la reparación, llame a nuestro Servicio

47No utilice máquinas de limpieza a vapor para limpiar el

aparato. ¡Peligro de electrocución!

Los gráficos representados en este manual de

instrucciones son orientativos.

Antes del primer uso

Para eliminar el olor a nuevo, conecte las zonas de

cocción, de una en una y sin recipiente, a la máxima

potencia durante cinco minutos. No conecte más de una

zona de cocción a la vez. Durante este tiempo es normal

que se desprendan humo y olores, con el tiempo irán

No utilice las zonas de cocción sin recipientes, excepto

en este primer calentamiento.

Posición 1: mínima potencia.

Posición 6 ó 9 (según modelo): máxima potencia.

Se recomienda utilizar la máxima potencia al inicio de la

cocción, y pasar a niveles de potencia intermedios

transcurridos unos minutos.

Las placas eléctricas se pueden apagar un poco antes

de acabar la cocción. El calor residual le permitirá

continuar la cocción durante unos minutos y, de este

modo, ahorrar energía.

Gire el mando hacia la hasta la posición

Gire el mando hacia la hasta la posición deSugerencias

Las siguientes sugerencias son orientativas. La potencia

deberá aumentarse en caso de:

 cantidades importantes de líquido,

 preparación de platos grandes,

 recipientes sin tapa.

Los siguientes consejos le ayudarán a ahorrar energía y

a evitar daños en los recipientes:

 Utilice recipientes de tamaño apropiado a la zona de

cocción. El diámetro de la base del recipiente debe

ser igual al de la zona de cocción, nunca inferior.

 Utilice recipientes de base plana y gruesa.

 No utilice recipientes deformados, que se muestren

inestables sobre la zona de cocción.

 Coloque el recipiente bien centrado sobre la zona de

cocción. En caso contrario podría volcar.

 Cocine siempre con las tapas de los recipientes.

 No golpee la placa de cocción, ni coloque sobre ella

Cocer: patatas, pasta, verduras 2 - 3 4 - 5

Rehogar: estofados, asados en rollo 2 - 3 4 - 5

Cocer al vapor: pescado 3 5

Calentar, mantener calientes: platos preparados 3 - 4 2 - 3 - 4 - 5

Asar: escalopes, bistecs, tortillas 4 - 5 6 - 7 - 8

 Maneje los recipientes con cuidado sobre la placa de

 No cubra la placa de cocción con papel de aluminio o

similares cuando cocine. Podría dañar la placa de

Evite el desbordamiento de líquidos sobre la placa de

cocción y sobre las zonas de cocción.

Utilice recipientes altos si cocina con mucho líquido.

 Mantenga seca la placa de cocción. El agua salada y

los recipientes mojados la pueden dañar. No cocine

con recipientes mojados.

Limpieza y mantenimiento

Retire inmediatamente con un paño la comida que se

Limpie las zonas de cocción con agua y jabón, una vez

Seque la placa de cocción. Las zonas de cocción

pueden oxidarse con el tiempo a causa de la humedad.

Caliente brevemente las zonas de cocción que estén

Para proteger el revestimiento de las zonas de cocción,

rocíelas con aceite o algún producto de conservación

disponible en el mercado.

Con el uso, los contornos de las zonas de cocción se

ponen amarillentos. Esto es normal. Limpie los

contornos con limpiadores para acero inoxidable.

Superficies esmaltadas

Limpie la placa de cocción con un paño húmedo.

No utilice productos de limpieza abrasivos o esponjas

ásperas. La placa de cocción podría perder su brillo.

Superficies de acero inoxidable

Con el uso, pueden aparecer manchas azuladas y

amarillentas en la placa de cocción, y en los contornos

de las zonas de cocción. Utilice limpiadores para acero

No utilice productos de limpieza abrasivos.

Mantenga seca la placa de cocción. El agua salada y los

recipientes mojados la pueden dañar.

Evite el uso de este tipo de

productos en las zonas con

indicaciones serigrafiadas.

Las indicaciones podrían

borrarse.Evite el contacto de sal con la superficie de la placa de cocción.No utilice objetos punzantes, cuchillos, etc. para eliminar restos de alimentos adheridos a la placa de cocción.No utilice máquinas de limpieza a vapor para limpiar el aparato, podría dañarlo. Servicio Técnico Si se solicita nuestro Servicio Técnico, se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato. Esta información figura en la placa de características del aparato, y en la etiqueta adhesiva que se encuentra en el manual de uso. Condiciones de garantía Las condiciones de garantía aplicables son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Puede solicitarse información detallada en los puntos de venta.Es necesario presentar el justificante de compra para hacer uso de la garantía.Reservado el derecho de modificaciones. Embalaje y aparatos usados Si el símbolo aparece en la placa de características de su aparato, siga las siguientes instrucciones: Eliminación de residuos respetuosa con el medio

ambiente Desembalar el aparato y desechar el embalaje de forma respetuosa con el medio ambiente.Este aparato está identificado conforme a la Directiva de Residuos de Aparatos Eléctricos y Electrónicos RAEE 2002/96/CE. 51

Instalación de la placa de cocción

Lea atentamente estas instrucciones antes de proceder

a la instalación del aparato.

El fabricante queda exento de toda responsabilidad, si

no se cumplen las disposiciones de este manual.

Indicaciones de seguridad

Todos los trabajos de instalación y conexión deben ser

realizados por un técnico autorizado, respetando la

normativa y prescripciones legales vigentes en el país, y

las prescripciones de las compañías locales

abastecedoras de electricidad. Para cualquiera de estos

trabajos, recomendamos llamen a nuestro Servicio

Este aparato ha sido diseñado sólo para uso doméstico

Esta directiva define el marco para el reciclaje

y reutilización de aparatos usados en todo el

Antes de cualquier actuación, corte la alimentación

eléctrica del aparato.

Los cables de conexión de aparatos eléctricos no deben

estar en contacto con partes calientes de la placa de

cocción. El aislamiento de los cables podría dañarse.

Los aparatos con algún componente eléctrico deben

conectarse obligatoriamente a tierra.

No manipule el interior del aparato. Si fuera necesario,

llame a nuestro Servicio Técnico.

Compruebe que la placa de cocción es compatible con

el horno o módulo de mandos.

52Antes de la instalación

Los muebles próximos al aparato deben ser de

materiales no inflamables. Los revestimientos

estratificados y la cola que los fija, deben ser resistentes

Este aparato no se puede instalar sobre neveras,

lavadoras, lavavajillas o similares.

Preparación del mueble

Si su placa de cocción se instala cerca de una pared o

del lateral de un armario, la distancia mínima entre el

hueco de encastre y la pared debe ser de 80 mm.

Recortar la superficie de trabajo como muestra el dibujo

(grosor mínimo 38 mm).

Cubrir las superficies de corte con un barniz resistente al

calor y a la humedad. En superficies de trabajo

alicatadas, sellar las juntas de los azulejos con caucho

de silicona. Para cualquier trabajo de pegado en la zona

de la placa de cocción, utilizar adhesivos resistentes al

Si la base de la placa de cocción con módulo de

mandos es accesible, debe colocarse un separador a

una distancia mínima de 100 mm de la base de la placa

de cocción, para evitar posibles contactos.

Instalación de la placa de cocción

1. Colocar las grapas en los puntos previstos. No fresar

2. Atornillar las grapas utilizando el agujero superior. En

superficies de trabajo alicatadas, utilizar el agujero

3. Pegar la junta adhesiva suministrada siguiendo el

contorno de la placa. Los extremos de la junta no se

4. Antes de encastrar la placa de cocción en el hueco

de encastre, comprobar que los colores de la clavija

y el conector coinciden.

53Conexión eléctrica

Compruebe en la placa de características que la

potencia y el voltaje del aparato son compatibles con la

instalación eléctrica.

Este aparato es del tipo Y: el cable de entrada no debe

ser cambiado por el usuario, sino por el Servicio

Técnico. Se deben respetar el tipo de cable y la sección

1. Realizar la conexión eléctrica entre la placa de

cocción y el módulo de mandos o el horno. Ninguno

de los aparatos debe estar conectado a corriente.

2. Atornillar la toma de tierra (cable verde y amarillo) de

la placa de cocción a la del horno o módulo de

3. Conectar las clavijas de las distintas zonas de

cocción a sus correspondientes enchufes. El color

marcado sobre el cable debe coincidir con el del

punto situado junto al enchufe.

4. Encastrar el horno o módulo de mandos con cuidado,

para no dañar ningún cable.

Encastrar la placa de cocción y encajarla

presionando desde arriba. Sacar los cables hacia la

Si la placa de cocción no funciona una vez instalada,

comprobar los fusibles de la conexión principal. Si

continúa sin funcionar, llamar a un técnico autorizado.

Desmontaje de la placa de cocción

Cortar la corriente del horno. Sólo entonces podrá

desconectar la toma de tierra.

2. Desconectar la toma de tierra (cable verde y

3. Desmontar el horno en orden inverso al montaje.

Conexión del cable de puesta a tierra. Cocina empotrada
