BEDIENUNGSANLEITUNG EA125501 SIEMENS

Elektro-Einbau-Kochmulde

MODE D’EMPLOI ET DE MONTAGE 29

BEDIENUNGS-UND MONTAGE-ANWEISUNG 2

Vor dem ersten Gebrauch

Hinweise bei der Benutzung

Reinigung und Pflege

Emaillierte Oberflächen

Edelstahl-Oberflächen

Technischer Kundendienst

Verpackung und Altgerät

Vorbereitung des Küchenmöbels

Einbau des Kochfeldes

Anschluss des Kochfeldes

Ausbau des Kochfeldes

Sicherheitshinweise 2

Elektrische Kochplatten 3

Einbau des Kochfeldes

Umweltgerecht entsorgen

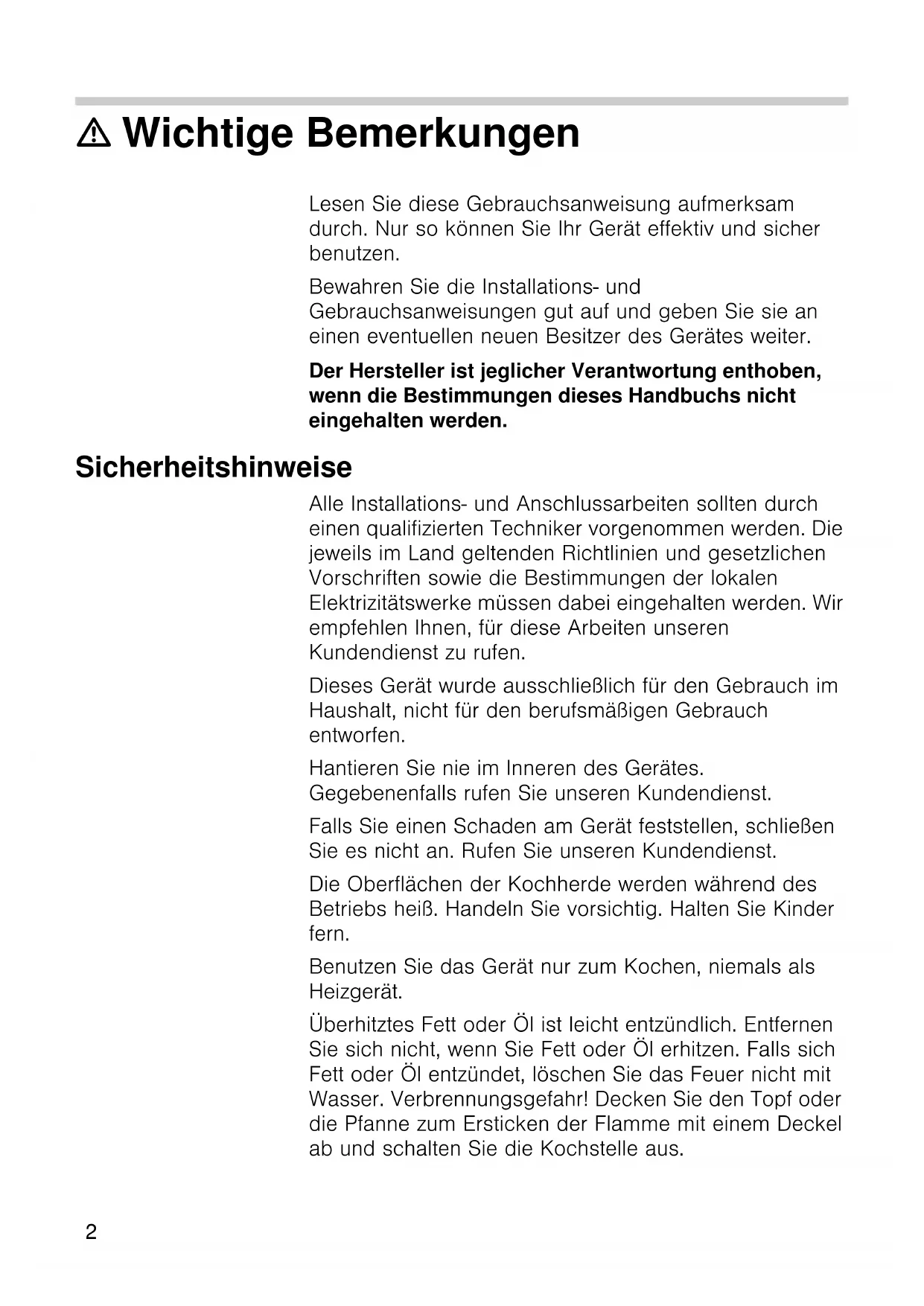

1m Wichtige Bemerkungen

Lesen Sie diese Gebrauchsanweisung aufmerksam

durch. Nur so können Sie Ihr Gerät effektiv und sicher

Bewahren Sie die Installations- und

Gebrauchsanweisungen gut auf und geben Sie sie an

einen eventuellen neuen Besitzer des Gerätes weiter.

Der Hersteller ist jeglicher Verantwortung enthoben,

wenn die Bestimmungen dieses Handbuchs nicht

Alle Installations- und Anschlussarbeiten sollten durch

einen qualifizierten Techniker vorgenommen werden. Die

jeweils im Land geltenden Richtlinien und gesetzlichen

Vorschriften sowie die Bestimmungen der lokalen

Elektrizitätswerke müssen dabei eingehalten werden. Wir

empfehlen Ihnen, für diese Arbeiten unseren

Kundendienst zu rufen.

Dieses Gerät wurde ausschließlich für den Gebrauch im

Haushalt, nicht für den berufsmäßigen Gebrauch

Hantieren Sie nie im Inneren des Gerätes.

Gegebenenfalls rufen Sie unseren Kundendienst.

Falls Sie einen Schaden am Gerät feststellen, schließen

Sie es nicht an. Rufen Sie unseren Kundendienst.

Die Oberflächen der Kochherde werden während des

Betriebs heiß. Handeln Sie vorsichtig. Halten Sie Kinder

Benutzen Sie das Gerät nur zum Kochen, niemals als

Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen

Sie sich nicht, wenn Sie Fett oder Öl erhitzen. Falls sich

Wasser. Verbrennungsgefahr! Decken Sie den Topf oder

die Pfanne zum Ersticken der Flamme mit einem Deckel

ab und schalten Sie die Kochstelle aus.

Fett oder Öl entzündet, löschen Sie das Feuer nicht mitIm Fall eines Defektes schalten Sie die Stromzufuhr zum

Gerät aus. Für Reparationsarbeiten rufen Sie unseren

Benutzen Sie keine Dampfreiniger zur Säuberung des

Gerätes. Lebensgefahr durch Stromschlag!

Die in diesem Bedienungshandbuch dargestellten

Grafiken sind orientativ.

Elektrische Kochplatten

Vor dem ersten Gebrauch

Um den Neugeruch zu beseitigen, schalten Sie alle

Kochstellen nacheinander mit maximaler Temperatur und

ohne Kochgefäß für jeweils fünf Minuten an. Schalten Sie

immer nur eine Kochstelle an. Während des erstens

Betriebs können Rauch und Gerüche freiwerden, die mit

der Zeit verschwinden.

Vorsicht! Benutzen Sie die Kochstellen nicht ohne

Kochgefäße, außer für das erste Erwärmen.

Position erreicht ist.

Position 1: minimale Leistung.

Position 6 oder 9 (je nach Modell): maximale Leistung.

Tipp: Wir empfehlen Ihnen, am Beginn des

Kochvorgangs die maximale Leistung zu benutzen und

nach einigen Minuten niedrigere Leistungsstufen zu

Ausschalten erreicht ist.

Die elektrische Kochstellen können einige Minuten vor

dem Ende des Kochvorgangs ausgeschaltet werden. Die

Restwärme erlaubt es, einige Minuten weiterzukochen

und so Energie zu sparen.

Drehen Sie den Schalter nach rechts, bis die gewünschte

Drehen Sie den Schalter nach links, bis die PositionEmpfehlungen

Die folgenden Empfehlungen sind für Ihre Orientierung.

Erhöhen Sie die Leistung, wenn:

 Sie viel Flüssigkeit oder generell große Mengen eines

Gerichtes zubereiten,

 oder Kochgefäße ohne Deckel benutzen.

Hinweise bei der Benutzung

Die folgenden Hinweise helfen Ihnen, Energie zu sparen

und Schäden an Kochgefäßen zu vermeiden:

 Benutzen Sie für die Kochstelle passende

Kochgefäße. Der Durchmesser des Topf- oder

Pfannenbodens sollte dem Durchmesser der

Kochstelle entsprechen und niemals kleiner sein.

 Benutzen Sie Kochgefäße mit flachem und dickem

 Benutzen Sie keine verformten Kochgefäße, die auf

der Kochstelle nicht stabil stehen.

 Stellen Sie das Kochgefäß ins Zentrum der Kochstelle.

Andernfalls kann das Gefäß umkippen.

 Kochen Sie stets, indem Sie die Kochgefäße mit ihrem

 Schlagen Sie nicht auf das Kochfeld und stellen Sie

keine schweren Gewichte darauf.

Kochen: Kartoffeln, Nudeln, Gemüse 2 - 3 4 - 5

Schmoren: Schmorbraten, Rollbraten 2 - 3 4 - 5

Dampfgaren: Fisch 3 5

Erwärmen, warm halten: Fertiggerichte 3 - 4 2 - 3 - 4 - 5

Braten: Schnitzel, Steaks, Omelette 4 - 5 6 - 7 - 8

Kochen und Anbraten 6 9

4 Gehen Sie mit den Gefäßen, die auf dem Kochfeld stehen, sorgfältig um.  Bedecken Sie das Kochfeld nicht mit Alufolie oder ähnlichen Materialien, wenn Sie kochen. Das Kochfeld

kann dadurch beschädigt werden.

 Vermeiden Sie, dass Flüssigkeiten auf das Kochfeld

und auf die Kochstellen gelangen. Benutzen Sie hohe

Gefäße, wenn Sie mit viel Flüssigkeit kochen.  Halten Sie das Kochfeld trocken. Salzwasser und feuchtes Kochgeschirr können das Kochfeld

beschädigen. Kochen Sie nicht mit feuchten Töpfen

Reinigung und Pflege

Wischen Sie verschüttetes Essen sofort mit einem Tuch

Wasser und Seife reinigen.

Trocknen Sie das Kochfeld. Die Kochstellen können

Kochstellen kurz auf.

Um die Verkleidung der Kochstellen zu schützen,

behandeln Sie diese mit Öl oder einem anderen

handelsüblichen Produkt.

gelblich. Das ist normal. Reinigen Sie die Ränder mit

Emaillierte Oberflächen

Reinigen Sie das Kochfeld mit einem feuchtem Tuch.

Benutzen Sie keine Scheuermittel oder rauen

Schwämme. Das Kochfeld kann seinen Glanz verlieren.

Nach Abkühlen des Gerätes dieses mit Schwamm,

durch Feuchtigkeit mit der Zeit rosten. Heizen Sie feuchte

Mit der Zeit verfärben sich die Ränder der Kochstellen

Das Reinigungsmittel für Edelstahl

darf nicht im Bereich der

Bedienteile verwendet werden.

Die Kennzeichnung (Aufdruck)Edelstahl-Oberflächen

Mit der Zeit können bläuliche und gelbliche Flecken auf

dem Kochfeld und an den Rändern der Kochstellen

auftreten. Benutzen Sie Edelstahlreiniger.

Benutzen Sie keine Scheuermittel.

Halten Sie das Kochfeld trocken. Salzwasser und

feuchtes Kochgeschirr können das Kochfeld

Vermeiden Sie Salz auf der Kochplatte so weit wie

Verwenden Sie keine scharfe Gegenstände, Messer,

usw., um verkrustete Speisereste vom Kochfeld zu

Benutzen Sie keine Dampfreiniger zur Säuberung des

Gerätes, es kann Schaden nehmen.

Technischer Kundendienst

Wenn Sie unseren Technischen Kundendienst anrufen,

halten Sie die Erzeugnisnummer (E-Nr.) und die

Fertigungsnummer (FD) bereit. Diese Informationen

finden Sie auf dem Typenschild des Gerätes sowie auf

dem Aufkleber, den Sie im Bedienungshandbuch finden.

Die Garantiebedingungen werden von unserer Vertretung

im Land des Gerätekaufs festgelegt. Detaillierte

Informationen erhalten Sie in den Verkaufsstellen.

Um die Garantie in Anspruch nehmen zu können,

müssen Sie den Kaufbeleg für das Gerät vorweisen.

Wir behalten uns das Recht auf Änderungen vor.

6Verpackung und Altgerät Wenn das Typenschild Ihres Gerätes das Symbol aufweist, befolgen Sie diese Anweisungen: Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht.Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.Die Richtlinie gibr den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Einbau des Kochfeldes Lesen Sie diese Anweisungen aufmerksam durch, bevor Sie das Gerät installieren.Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden. Sicherheitshinweise Alle Installations- und Anschlussarbeiten sollten durch einen qualifizierten Techniker vorgenommen werden. Die jeweils im Land geltenden Richtlinien und gesetzlichen Vorschriften sowie die Bestimmungen der lokalen Elektrizitätswerke müssen dabei eingehalten werden. Wir empfehlen Ihnen, für diese Arbeiten unseren Kundendienst zu rufen.Dieses Gerät wurde ausschließlich für den Gebrauch im Haushalt, nicht für den berufsmäßigen Gebrauch entworfen.Vor der Durchführung jeglicher Arbeiten stellen Sie die Stromzufuhr zum Gerät ab.Die Verbindungskabel elektrischer Geräte dürfen nicht mit den heißen Zonen des Kochfeldes in Berührung kommen. Die Isolierung der Kabel kann beschädigt werden. 7

Geräte mit elektrischen Komponenten müssen immer

Hantieren Sie nie im Inneren des Gerätes.

Gegebenenfalls rufen Sie unseren Kundendienst.

Überprüfen Sie, ob das Kochfeld mit dem Backofen oder

dem Bedienfeld kompatibel ist.

Angrenzende Möbel müssen aus nicht brennbaren

Materialen bestehen. Schichtwerkstoffe der Möbel und

deren zusammenhaltender Leim müssen hitzebeständig

Waschmaschinen, Spülmaschinen oder ähnlichen

Geräten aufgestellt werden.

Vorbereitung des Küchenmöbels

Wenn Ihr Kochfeld in der Nähe einer Wand oder der

Seitenwand eines Schranks eingebaut werden soll,

beträgt der Mindestabstand zwischen Einbauöffnung und

Schneiden Sie die Arbeitsfläche wie in der Zeichnung

abgebildet zu (minimale Dicke 38 mm).

Lackieren Sie die Schneideflächen mit einem

hitzebeständigen und feuchtigkeitsresistenten Lack. Bei

gekachelten Arbeitsflächen versiegeln Sie die

Kachelfugen mit Silicon. Für alle Klebearbeiten in der

Zone des Kochfeldes benutzen Sie hitzebeständigen

Wenn der Boden des Kochfeldes mit Bedienfeld

zugänglich ist, sollte eine Blende auf einem

Mindestabstand von 100 mm vom Boden des

Kochfeldes eingebaut werden, um mögliche Kontakte zu

Einbau des Kochfeldes

1. Legen Sie die Klammern auf die dafür vorgesehenen

Stellen. Fräsen Sie an diesen Stellen keine Nuten.

2. Ziehen Sie die Klammern fest, indem Sie das obere

Loch benutzen. Bei gekachelten Arbeitsflächen

benutzen Sie das untere Loch.

Dieses Gerät darf nicht auf Kühlschränken,3.

Kleben Sie die mitgelieferte Klebedichtung ein, indem

Sie dem Rand des Kochfeldes folgen. Die Ränder der

Dichtung dürfen nicht überstehen.

4. Bevor Sie das Kochfeld nun in die Einbauöffnung

einfügen, überprüfen Sie, ob die Farben des Steckers

mit denen der Verbindung übereinstimmen.

5. Fügen Sie das Kochfeld ein und drücken Sie es von

oben an. Ziehen Sie die Kabel nach vorn heraus.

Anschluss des Kochfeldes

Überprüfen Sie, ob die auf dem Typenschild angegebene

Leistung und Spannung des Gerätes mit Ihren

Elektroinstallationen kompatibel sind.

Das Gerät gehört zum Typ “Y”: Das Zuleitungskabel darf

nicht vom Benutzer sondern nur vom Kundendienst

ausgetauscht werden. Sowohl Kabeltyp als auch

minimaler Querschnitt müssen berücksichtigt werden.

1. Schließen Sie das Kochfeld an das Bedienfeld oder

den Backofen an. Keines der Geräte darf an den

Stromkreis angeschlossen sein.

2. Schrauben Sie die Erdableitung (grüngelbes Kabel)

des Kochfeldes an den Backofen oder das Bedienfeld

3. Verbinden Sie die Stecker der verschiedenen

Kochstellen mit den jeweiligen Verbindungsstücken.

Die markierte Farbe auf dem Kabel muss mit dem

Punkt am Verbindungsstück übereinstimmen.

4. Fügen Sie den Backofen oder das Bedienfeld

vorsichtig ein, um keines der Kabel zu beschädigen.

Hinweis: Wenn das Kochfeld nach dem Einbau nicht

funktioniert, überprüfen Sie die Sicherungen der

Hauptstromzufuhr. Falls es weiterhin nicht funktioniert,

rufen Sie einen qualifizierten Techniker.

Ausbau des Kochfeldes

1. Schalten Sie die Stromzufuhr des Ofens ab. Nur dann

können Sie die Erdableitung lösen.

2. Lösen Sie die Erdableitung (grüngelbes Kabel).

3. Bauen Sie den Ofen aus (obigen Anleitung zum

Einbau in umgekehrter Reihenfolge folgen).
