GEBRUIKSAANWIJZING EA125501 SIEMENS

BEDIENINGS- EN MONTAGEAANWIJZINGEN 20

18Belangrijke opmerkingen 20

Elektrische platten 21

Voor het eerste gebruik

Veiligheidsaanwijzingen 20

Waarschuwingen voor het gebruik

Reiniging en onderhoud

De verpakking en uw oude apparaat

Geëmailleerde oppervlakken

Milieuvriendelijk afvoeren

Oppervlakken in roestvrij staal

Hoe schade vermijden

Veiligheidsaanwijzingen

Garantie voorwaarden

Voorbereiding van het meubel

M ontage van de kookplaat

Aansluiting van de kookplaat

Montage van de kookplaat

Uitbouw van de kookplaat

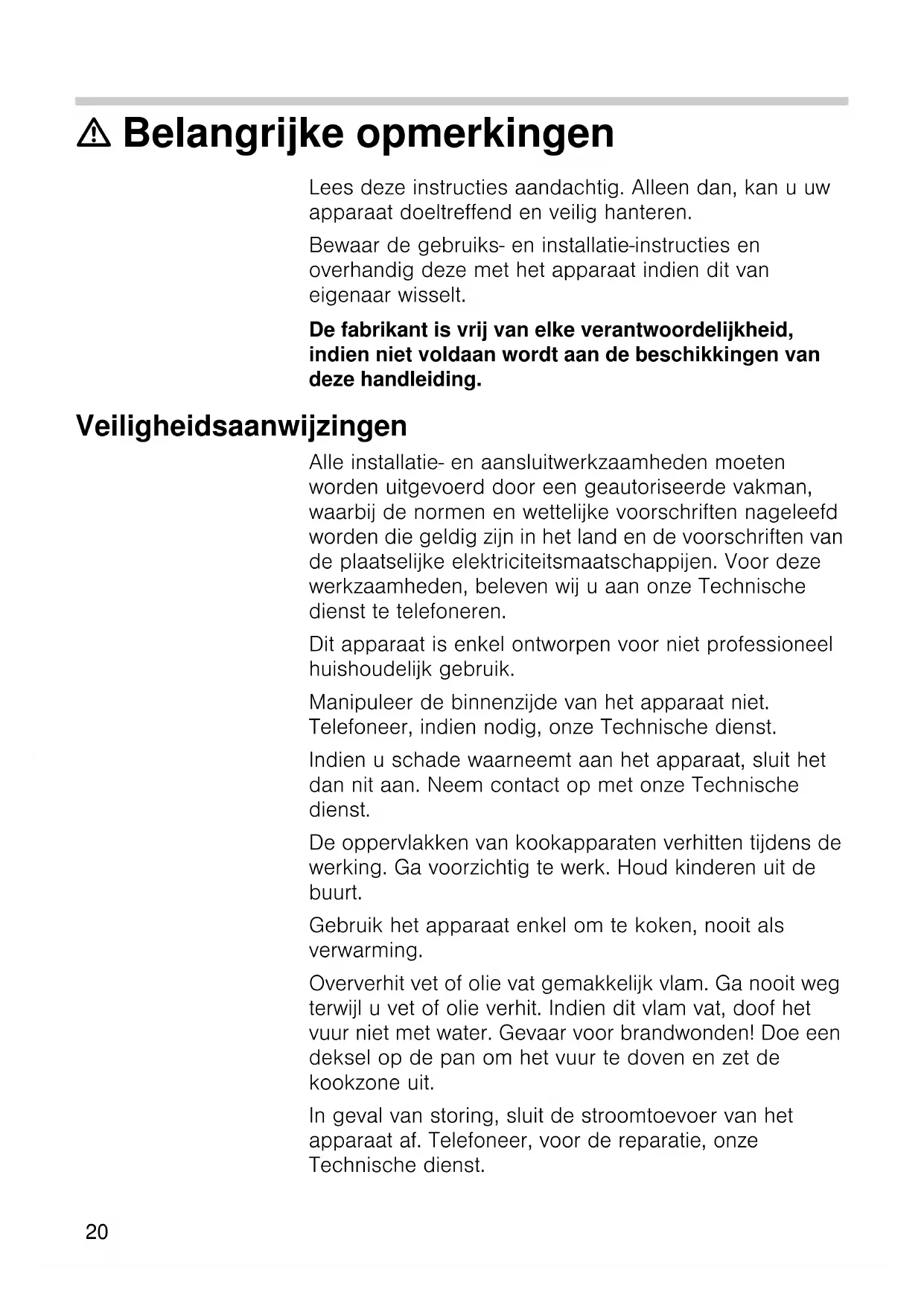

19m Belangrijke opmerkingen

Lees deze instructies aandachtig. Alleen dan, kan u uw

apparaat doeltreffend en veilig hanteren.

Bewaar de gebruiks- en installatie-instructies en

overhandig deze met het apparaat indien dit van

De fabrikant is vrij van elke verantwoordelijkheid,

indien niet voldaan wordt aan de beschikkingen van

Veiligheidsaanwijzingen

Alle installatie- en aansluitwerkzaamheden moeten

worden uitgevoerd door een geautoriseerde vakman,

waarbij de normen en wettelijke voorschriften nageleefd

worden die geldig zijn in het land en de voorschriften van

de plaatselijke elektriciteitsmaatschappijen. Voor deze

werkzaamheden, beleven wij u aan onze Technische

dienst te telefoneren.

Dit apparaat is enkel ontworpen voor niet professioneel

huishoudelijk gebruik.

Manipuleer de binnenzijde van het apparaat niet.

Telefoneer, indien nodig, onze Technische dienst.

Indien u schade waarneemt aan het apparaat, sluit het

dan nit aan. Neem contact op met onze Technische

De oppervlakken van kookapparaten verhitten tijdens de

werking. Ga voorzichtig te werk. Houd kinderen uit de

Gebruik het apparaat enkel om te koken, nooit als

Oververhit vet of olie vat gemakkelijk vlam. Ga nooit weg

terwijl u vet of olie verhit. Indien dit vlam vat, doof het

vuur niet met water. Gevaar voor brandwonden! Doe een

deksel op de pan om het vuur te doven en zet de

In geval van storing, sluit de stroomtoevoer van het

apparaat af. Telefoneer, voor de reparatie, onze

20Gebruik geen stoomreinigers om het apparaat te

reinigen. Gevaar voor elektrocutie!

De grafieken die in deze handleiding staan afgebeeld,

zijn ter oriëntatie.

Voor het eerste gebruik

Om de geur naar nieuw te verwijderen, schakel de

kookzones, één voor één en zonder pan in, op de

hoogste stand gedurende vijf minuten. Schakel niet meer

dan één kookzone tegelijk in. Tijdens deze tijd is het

normaal dat rook en geuren vrijkomen, die mettertijd

Caution! Gebruik de kookzones niet zonder pan, met

uitzondering van deze eerste verhitting.

Stand 1: laagste stand.

Stand 6 of 9 (afhankelijk van het model): hoogste stand.

Tip Het wordt aanbevolen de hoogste stand te gebruiken

vermogensstanden over te schakelen na verloop van

De elektrische platen kunnen afgezet worden even voor

het beëindigen van de bereiding. Met de restwarmte kan

de bereiding gedurende enkele minuten voortgezet

worden en op deze wijze bespaart u energie.

Onderstaande tips zijn ter oriëntatie. De stand moet

verhoogd worden in geval van:  grote hoeveelheid vloeistof, bereiding van grote gerechten, 21  pannen zonder deksel. Draai de knop naar rechts tot de gewenste stand.

bij de aanvang de bereiding, en naar tussenliggende

Draai de knop naar links tot stand uit.Waarschuwingen voor het gebruik

Onderstaande tips helpen u energie te besparen en

schade vermijden aan de pannen:

 Gebruik pannen met een maat die geschickt is voor

de kookzone. De diameter van de bodem van de pan

moet dezelfde zijn als die van de kookzone, nooit

 Gebruik pannen met een vlakke en dikke bodem.

 Gebruik geen vervormde pannen, deze staan niet

stabiel op de kookzone.

 Plaats de pan in het midden van de kookzone. Zo niet,

dan kan deze omvallen.

 Kook altijd met de deksels van de pannen.

 Sla niet op de kookplaat, noch plaats hierop overmatig

 Hanteer de pannen voorzichtig op de kookplaat.

 Dek de kookplaat niet af met aluminiumfolie of

dergelijke terwijl u kookt. Dit zou de kookplaat kunnen

 Vermijd het overlopen van vloeistof op de kookplaat

en op de kookzones. Gebruik hoge pannen indien u

met veel vloeistof kookt.

Smoren: stoofschotels, opgerold gebraad 2 - 3 4 - 5

Verhitten, warm houden: bereide gerechten 3 - 4 2 - 3 - 4 - 5

Braden: schnitzels, steaks, omeletten 4 - 5 6 - 7 - 8

Koken en aanbraden 6 9

22 Houd de kookplaat droog. Zout water en natte pannen kunnen deze aantasten. Kook niet met natte pannen.

Reiniging en onderhoud

Verwijder onmiddellijk met een doek het voedsel dat

Reinig de kookzones met water en zeep.

Droog de kookplaat. De kookzones kunnen mettertijd

roesten wegens het vocht. Verhit kort de vochtige

Om de bekleding van de kookzones te beschermen,

bestrijk deze met olie of met een op de markt

beschikbaar bewaarmiddel.

Met het gebruik, kunnen de omtrekken van de

kookzones vergelen. Dit is normaal. Reinig de omtrekken

Geëmailleerde oppervlakken

Reinig de kookplaat met een vochtige doek.

Gebruik geen bijtende reinigingsmiddelen of ruwe

sponzen. De kookplaat kan haar glans verliezen.

Oppervlakken in roestvrij staal

Met het gebruik, kunnen zich blauwachtige en

geelachtige vlekken vertonen op de kookplaat en op de

omtrekken van de kookzones. Gebruik

reinigingsmiddelen voor roestvrij staal.

Gebruik geen bijtende reinigingsmiddelen.

Hoe schade vermijden

Houd de kookplaat droog. Zout water en natte pannen

kunnen deze aantasten.

Vermijd dat er zout op de kookplaat terecht komt.

met reinigingsmiddel voor roestvrij staal.

Het schoonmaakmiddel voor roestvrij staal mag niet

worden in de zone rond de bedieningsknoppen.

voorkomen dat de aanwijzingen (serigrafie)

worden uitgeveegd.Gebruik nooit scherpe voorwerpen, messen, enz. om aangekoekte voedselresten te verwijderen van de kookplaat.Gebruik geen stoomreinigers om het apparaat te reinigen, dit zou beschadigd kunnen worden. Technische dienst Indien onze Technische dienst aangevraagd wordt , dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrekt. Deze informatie staat op het gegevensplaatje van het apparaat, en op de sticker die zich bevindt in de handleiding. Garantie voorwaarden De garantievoorwaarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van onze onderneming in het land waarin de aankoop uitgevoerd is. U kan gedetailleerde informatie aanvrangen in onze verkooppunten.U moet het aankoopbewijs tonen om gebruik te maken van de garantie.Recht op wijzigingen voorbehouden. De verpakking en uw oude apparaat Als op het typeplaatje van uw apparaat het symbol staat, volg dan de volgende aanwijzingen op: Milieuvriendelijk afvoeren Pak het apparaat uit en voer de verpakking op een milieuvriendelijke manier af.Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).De richtlijn geeft het kader ann voor de in de EU geldige terugneming en verwerking von oude. 24

Montage van de kookplaat

Lees deze instructies aandachtig voordat u de montage

van het apparaat uitvoert.

De fabrikant is vrij van elke verantwoordelijkheid,

indien niet voldaan wordt aan de beschikkingen van

Veiligheidsaanwijzingen

Alle installatie- en aansluitwerkzaamheden moeten

worden uitgevoerd door een geautorisieerde vakman,

waarbij de normen en wettelijke voorschriften nageleefd

worden die geldig zijn in het land en de voorschriften van

de plaatselijke elektriciteitsmaatschappijen. Voor deze

werkzaamheden, bevelen wij u aan onze Technische

dienst te telefoneren.

Dit apparaat is enkel ontworpen voor niet professioneel

huishoudelijk gebruik.

Voor elke handeling, sluit de stroomtoevoer van het

De aansluitkabels van de elektrische toestellen mogen

de hete delen van de kookplaat niet raken. De isolering

van de kabels kan beschadigd worden.

De apparaten met een elektrisch component moeten

verpflicht geaard worden.

Manipuleer de binnenzijde van het apparaat niet.

Telefoneer, indien nodig, onze Technische dienst.

Controleer dat de kookplaat compatibel is met de oven

of bedieningsmodule.

Panelen die zich in onmiddellijke nabijheid van de

kookplaat bevinden, moeten van niet brandbaar

materiaal zijn. Zowel de deklaag als de lijm waarmee

deze is vastgemaakt, moeten hittebestendig zijn, om

beschadiging te voorkomen.

Dit toestel kan niet geïnstalleerd worden op koelkasten,

wasmachines, vaatwassers of dergelijke.

25Voorbereiding van het meubel

Indien de kookplaat geïnstalleerd wordt dicht bij een

wand of zijkant van een kast, moet de minimumafstand

tussen de inbouwopening en de wand 80mm bedragen.

Het werkvlak snijden zoals getoond op de tekening

(minimumdikte 38mm).

De snijvlakken bedekken met een vernis die bestand is

tegen hitte en vocht. Op betegelde werkvlakken, de

afdichtingen van de tegels afsluiten met siliconrubber.

Voor elk plakwerk in de zone van de kookplaat,

hittebestendig plakmiddel gebruiken (>150º).

Indien de bodem van de kookplaat met

bedieningsmodule bereikbaar is, moet een

scheidingsstuk geplaast worden op een minimumafstand

van 100mm van de bodem van de kookplaat, om

mogelijke contacten te vermijden.

Montage van de kookplaat

1. Krammen plaatsen op de voorziene punten. Niet

frezen op deze punten.

2. De krammen vastdraaien, gebruik de bovenste

opening. Voor betegelde werkvlakken, de onderste

3. De geleverde klevende afdichting plakken, waarbij de

omtrek van de plaat gevolgd wordt. De uiteinden van

de afdichting dienen elkaar niet te overlappen.

4. Voordat de kookplaat in de inbouwopening

ingebouwd wordt, controleren dat de kleuren van de

contactstop en de steker overeenstemmen.

5. De kookplaat inbouwen en deze inpassen door van

bovenaf te drukken. De kabels naar de voorzijde

Aansluiting van de kookplaat

Controleer op het gegevensplaatje dat het vermogen en

de voltage van het apparaat compatibel zijn met de

elektrische installatie.

Dit apparaat is van type Y: de ingangskabel dient niet te

worden vervangen door de gebruiker, maar door de

26Technische dienst. Het type kabel en de

minimumdoorsnede dienen te worden gerespecteerd.

1. De elektrische aansluiting uitvoeren tussen de

kookplaat en de bedieningsmodule of de oven. Geen

van de apparaten dient op de stroom aangesloten te

2. De aarding (groen en gele kabel) van de kookplaat

van de oven of bedieningsmodule vastdraaien.

3. De contactstoppen van de verschillende kookzones

aansluiten op de overeenstemmende stopcontacten.

De kleur gemarkeerd op de kabel moet

overeenstemmen met die van het punt dat zich

bevindt bij het stopcontact.

4. De oven of bedieningsmodule voorzichtig inbouwen,

om geen kabel te beschadigen.

Note: Indien de kookplaat niet werkt nadat deze

geïnstalleerd is, de zekeringen van de hoofdaansluiting

controleren. Indien deze nog steeds niet werkt, een

geautoriseerde vakman laten komen.

Uitbouw van de kookplaat

1. De stroom van de oven afsluiten. Daarna mag pas de

aarding worden uitgeschakeld.

2. Aarding uitschakelen (groen en gele kabel).

3. De oven uitbouwen in omgekeerde volgorde als bij de

Aansluiting aardingskabel. Inbouwfornuis
